2021 TOYOTA YARIS CROSS NAVIGAČNÍ SYSTÉM

114
YARIS CROSS Owner's Manual_Europe_M52K60_cz
2-1. Přístrojová deska
■Zobrazení doby EV jízdy
Poměr doby EV jízdy je zobrazen za
celkovou dobu jízdy.
■Pokyny ECO akcelerace/Skóre Eco
nebudou fungovat, když
Pokyny ECO akcelerace/Skóre Eco ne- budou fungovat v následujících situacích:
●Indikátor hybri dního systému není
v činnosti.
●Vozidlo jede při používání adaptivního
tempomatu s plným rychlostním roz- sahem. (je-li ve výbavě)
■Informace o podpůrných jízd-
ních systémech
Zvolte pro zobra zení provozního
stavu následujících systémů:
 LTA (Asistent sledování jízdy
v jízdních pruzích) (je-li ve vý-
bavě) ( S.239)
 Adaptivní tempomat s plným
rychlostním rozsahem (je-li ve vý-
bavě) ( S.248)
■Zobrazení s vazbou na navi-
gační systém (je-li ve výbavě)
Zvolte pro zobraz ení následujících
informací s vazbou na navigační
systém:
 Navigace trasy do cíle (je-li ve vý-
bavě)
 Zobrazení kompasu (zobrazení
směrem jízdy nahoru)
■Zobrazení navigace trasy do cíle
Pokud je zobrazení navigace trasy do cíle zapnuto na proje kčním displeji, ne-
bude zobrazeno na multiinformačním
displeji. ( S.117)
Zvolte pro možnost volby zdroje
audia nebo skladby na přístroji pou-
žitím spínačů ovládání přístroje.
Tato ikona menu může být nastavena tak, aby byla zobr azena/nebyla zobra-
zena v .
■Zobrazené položky
 Informace o jízdě
 Monitor energie (S.122)
 Rozdělení krouticího momentu
(je-li ve výbavě)
 Tlak huštění pneumatik
■Informace o jízdě
Mohou být vertikálně zobrazeny 2
položky, které jsou zvoleny použitím
nastavení "Položky informací o jízdě"
(průměrná rychlost, vzdálenost
a celkový čas).
Zobrazené informace se mění podle
nastavení "Typ informací o jízdě"
(od zahájení činnosti systému nebo
mezi resetováním). ( S.115)
Používejte zobrazené informace
pouze jako referenční.
Zobrazí se následující položky.
Zobrazení informací o pod-
půrných jízdních systémech
Zobrazení s vazbou na
audiosystém (je-li ve výbavě)
Zobrazení informací o vo-
zidle

117
2
YARIS CROSS Owner's Manual_Europe_M52K60_cz
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
*: Je-li ve výbavě
Obrázky použité v tomto textu js ou zamýšleny jako příklady a mohou se lišit od obra-
zu, který je skutečn ě zobrazen pomocí projekčního displeje.
Oblast zobrazení stavu podpůrných jízdních systémů (jsou-li ve výbavě)/
zobrazení s vazbou na navigačn í systém (je-li ve výbavě) (S.119)
Oblast zobrazení zařazené polohy/ zobrazení RSA (Asistent dopravních
značek) (je-li ve výbavě) ( S.195, 263)
Zobrazení rychlosti vozidla
Oblast zobrazení indikátoru hybr idního systému/otáčkoměru/venkovní
teploty ( S.120)
■Projekční displej bude v činnosti, když
Spínač POWER je v ZAPNUTO.
■Když používáte projekční displej
Když se díváte na projekční disp lej přes sluneční brýle, displej se může zdát tmavý
nebo obtížně čitelný, zvláště p řes polarizované sluneční brýle. Seřiďte jas projekční- ho displeje nebo odložte své sluneční brýle.
■Zobrazení názvu ulice (vozidla s navigačním systémem)
Budou se zobrazovat p ouze názvy ulic, které jsou obsaženy v mapových údajích.
Projekční displej*
Projekční displej promítá různé informace týkající se jízdy a provoz-
ní stav podpůrných jízdníc h systémů na čelní sklo.
Součásti systému

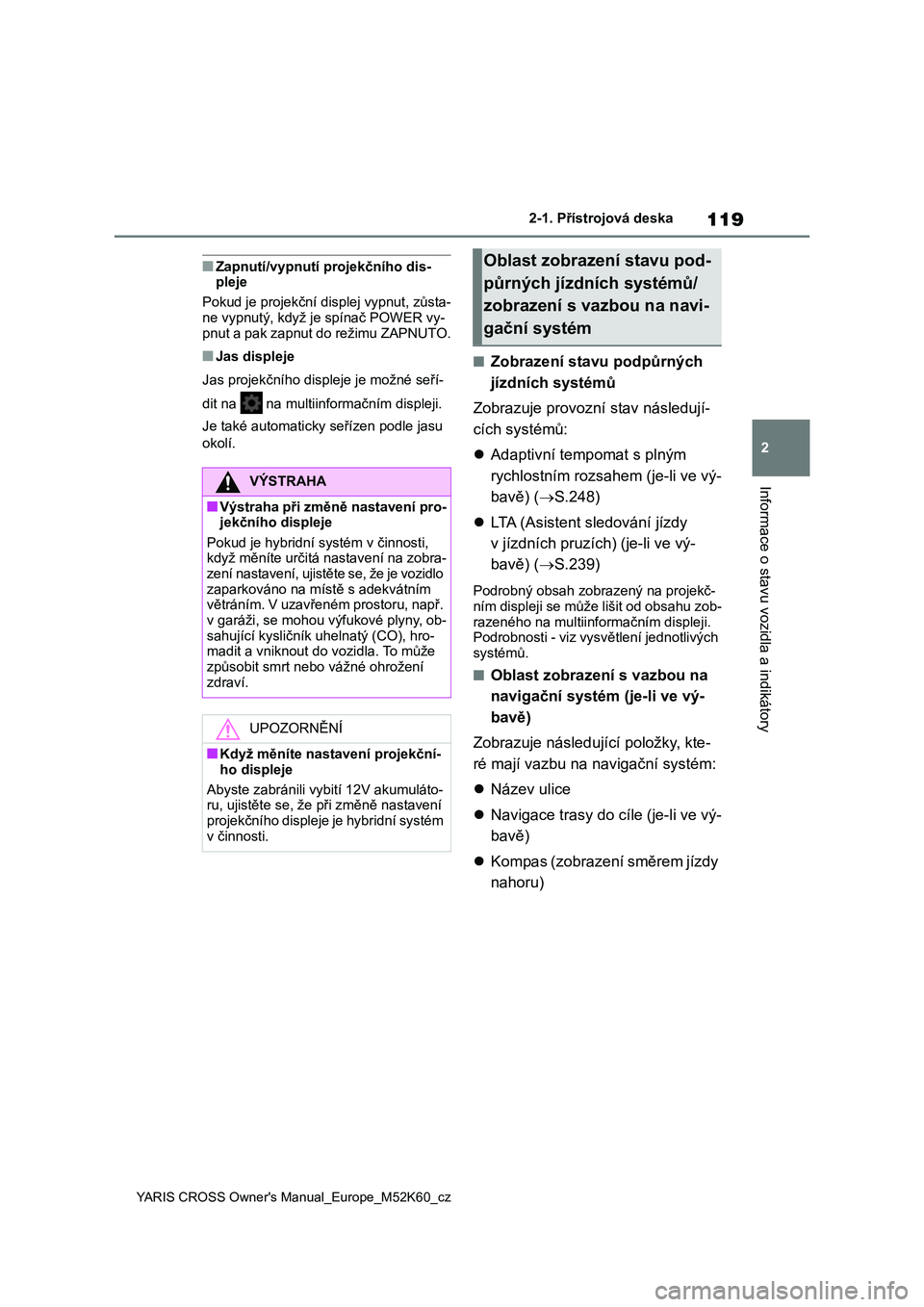

119
2
YARIS CROSS Owner's Manual_Europe_M52K60_cz
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
■Zapnutí/vypnutí projekčního dis- pleje
Pokud je projekční displej vypnut, zůsta-
ne vypnutý, když je spínač POWER vy- pnut a pak zapnut do režimu ZAPNUTO.
■Jas displeje
Jas projekčního displeje je možné seří-
dit na na multiinfo rmačním displeji.
Je také automaticky seřízen podle jasu
okolí.
■Zobrazení stavu podpůrných
jízdních systémů
Zobrazuje provozní stav následují-
cích systémů:
 Adaptivní tempomat s plným
rychlostním rozsah em (je-li ve vý-
bavě) ( S.248)
 LTA (Asistent sledování jízdy
v jízdních pruzích) (je-li ve vý-
bavě) ( S.239)
Podrobný obsah zobrazený na projekč-
ním displeji se může lišit od obsahu zob- razeného na multiinformačním displeji.
Podrobnosti - viz vysvě tlení jednotlivých
systémů.
■Oblast zobrazení s vazbou na
navigační systém (je-li ve vý-
bavě)
Zobrazuje následující položky, kte-
ré mají vazbu na navigační systém:
 Název ulice
 Navigace trasy do cíle (je-li ve vý-
bavě)
 Kompas (zobrazení směrem jízdy
nahoru)
VÝSTRAHA
■Výstraha při změně nastavení pro-
jekčního displeje
Pokud je hybridní systém v činnosti, když měníte určitá nastavení na zobra-
zení nastavení, ujistěte se, že je vozidlo
zaparkováno na míst ě s adekvátním větráním. V uzavřeném prostoru, např.
v garáži, se mohou výfukové plyny, ob-
sahující kysličník uhelnatý (CO), hro- madit a vniknout do vozidla. To může
způsobit smrt nebo vážné ohrožení
zdraví.
UPOZORNĚNÍ
■Když měníte nastavení projekční-
ho displeje
Abyste zabránili vyb ití 12V akumuláto- ru, ujistěte se, že při změně nastavení
projekčního displeje je hybridní systém
v činnosti.
Oblast zobrazení stavu pod-
půrných jízdních systémů/
zobrazení s vazbou na navi-
gační systém

263
4
YARIS CROSS Owner's Manual_Europe_M52K60_cz
4-5. Používání podpůrných jízdních systémů
Jízda
*: Je-li ve výbavě
Systém RSA rozpoznává určité do-
pravní značky použitím přední ka-
mery a/nebo navigačního systému
se 7palcovým/8palcovým displejem
(když jsou dostupné informace
o nejvyšší dovolené rychlosti), aby
poskytl řidiči informace pomocí zob-
razení.
Pokud systém vyhodnotí, že vozi-
dlo jede rychleji než je nejvyšší do-
volená rychlost, provádí zakázané
akce atd. podle rozpoznaných do-
pravních značek, u pozorní na to ři-
diče vizuálním upozorněním
a bzučákem upozornění.
Když přední kamera rozpozná znač-
ku a/nebo je dostupná informace
o značce z navigačního systému se
7palcovým/8palcovým displejem,
tato značka se zobr azí na multiinfor-
mačním displeji.
 Když je zvoleno zobrazení infor-
mací o podpůrných jízdních sys-
témech, mohou se zobrazit
maximálně 2 značky (4,2palcový
displej) nebo 3 značky (7palcový
displej). ( S.103, 110)
4,2palcový displej
7palcový displej
RSA (Asistent doprav-
ních značek)*
Přehled funkcí
VÝSTRAHA
■Před použitím RSA
Nespoléhejte se výhradně na systém
RSA. RSA je systém, který pomáhá
řidiči poskytování m informací, ale ne- nahrazuje řidičův vla stní výhled a vní-
mání. Jezděte bezpečně, přičemž vždy
věnujte pozornost dopravním předpi- sům.
Indikace na multiinformač-
ním displeji

265
4
YARIS CROSS Owner's Manual_Europe_M52K60_cz
4-5. Používání podpůrných jízdních systémů
Jízda
*: Zobrazí se, když je rozpoznána znač-
ka, ale informace o nejvyšší dovolené rychlosti pro tuto silnici není dostupná
z navigačního systému se 7palcovým/
8palcovým displejem
 Dopravní značky zákazu předjíž-
dění
 Další dopravní značky
*: Pro vozidla s navigačním systémem
se 7palcovým/8palcovým displejem
 Nejvyšší dovolená rychlost s do-
plňkovým značením*1
*1: Zobrazeno současně s nejvyšší do- volenou rychlostí*2: Obsah nerozpoznán*3: Pokud není indikáto r směrových svě- tel v činnosti, když měníte jízdní pruh,
značení se nezobrazí.
Začátek městské oblasti
Konec městské oblasti
Začátek obytné zóny
Konec obytné zóny
Zákaz předjíždění
Konec zákazu předjíždění
Zákaz vjezdu všech vozidel*
Konec všech zákazů
Stůj, dej přednost v jízdě
Mokro
Déšť
Náledí
Doplňkové značení exis- tuje*2
Výjezdová rampa
vpravo*3
Výjezdová rampa vlevo*3
Čas

266
YARIS CROSS Owner's Manual_Europe_M52K60_cz
4-5. Používání podpůrných jízdních systémů
V následujících situacích bude sys-
tém RSA upozorňovat řidiče.
 Když rychlost vozidla překročí
hranici pro rychlostní upozornění
u zobrazené značky nejvyšší do-
volené rychlosti, zobrazení znač-
ky se zvýrazní a zazní bzučák.
 Když systém RSA rozpozná
značku zákazu vjez du a detekuje,
že vozidlo vjelo do oblasti zákazu
vjezdu na základě mapových in-
formací navigačního systému,
značka zákazu vjezdu bude blikat
a zazní bzučák. (Pro vozidla s na-
vigačním systémem se 7palcovým/
8palcovým displejem)
 Pokud je zjištěno, že vaše vozidlo
předjíždí, když je na multiinfor-
mačním displeji zobrazena znač-
ka zákazu předjíždění, zobrazená
značka bude blikat a zazní bzučák.
V závislosti na situ aci, dopravní pro-
středí (směr dopravy, rychlost, jed-
notka) může být detekováno
nesprávně a funkce upozornění ne-
musí fungovat správně.
■Postup nastavení
1 Stiskněte / (4,2palcový dis-
plej) nebo / (7palcový dis-
plej) na spínačích ovládání přístroje
a zvolte .
2 Stiskněte / (4,2palcový dis-
plej) nebo / (7palcový dis-
plej) na spínačích ovládání přístroje
a zvolte , pak stiskněte .
■Automatické vypnutí zobrazení
značek RSA
Jedna nebo více značek se automaticky
vypne v následujících situacích.
●Po určité vzdálenosti není rozpoznána
žádná značka.
●Silnice se změní z důvodu odbočení
doleva nebo doprava.
■Podmínky, při kterých tato funkce
nemusí fungovat nebo detekovat správně
V následujících situacích RSA nefungu-
je normálně a nemusí rozpoznat značky, může zobrazit nesprávnou značku atd.
To však neznamená poruchu.
●Přední kamera je vyosena z důvodu
silného nárazu do senzoru atd.
●Na čelním skle jsou nečistoty, sníh,
nálepky atd. v blízk osti přední kamery.
●V nepříznivém počasí, např. při prud-
kém dešti, mlze, sněžení nebo píseč-
né bouři.
●Světlo protijedoucího vozidla, slunce
atd. svítí do přední kamery.
●Značka je špinavá, zastíněná, naklo-
něná nebo ohnutá.
●Kontrast u elekt ronické značky je
nízký.
●Celá značka nebo její část je zakrytá
listím stromu, sloupem atd.
●Značka je viditelná přední kamerou
pouze krátkou dobu.
●Jízdní situace (odbočení, změna jízd-
ního pruhu atd.) je posouzena ne- správně.
●Pokud značka nepřís luší právě projíž- děnému jízdnímu p ruhu, ale značka
se vyskytuje přímo za odbočkami
z dálnice nebo v přilehlém jízdním
pruhu před jejich spojením.
●Na zádi vozidla před vámi jsou připev-
něny nálepky.
●Je rozpoznána značka připomínající
značku kompatibilní se systémem.
Funkce upozornění

267
4
YARIS CROSS Owner's Manual_Europe_M52K60_cz
4-5. Používání podpůrných jízdních systémů
Jízda
●Mohou být detekovány a zobrazeny
značky rychlosti pro vedlejší silnice (pokud jsou v zorném poli přední ka-
mery), když vozidlo jede po hlavní sil-
nici.
●Mohou být detekovány a zobrazeny
značky rychlosti pro výjezd objížďky (pokud jsou v zorném poli přední ka-
mery), když vozidlo jede po objížďce.
●Předek vozidla je zvednut nebo sní-
žen z důvodu převáženého nákladu.
●Jas okolní oblasti není dostatečný
nebo se náhle změní.
●Když je rozpoznána značka určená
pro nákladní vozidla atd.
●Vozidlo jezdí v zemi s odlišným smě-
rem provozu.
●Mapová data naviga čního systému se
7palcovým/8palcovým displejem jsou
zastaralá.
●Navigační systém s e 7palcovým/8pal-
covým displejem není v činnosti.
●Informace o rychlosti zobrazená na
přístroji a na navi gačním systému se 7palcovým/8palcovým displejem se
může lišit, protože navigační systém
používá údaje z mapy.
■Zobrazení značky nejvyšší dovole- né rychlosti
Pokud byl spínač POWER naposled
vypnut, když byla na multiinformačním displeji zobrazena značka nejvyšší do-
volené rychlosti, ste jná značka se zob-
razí znovu, když je spínač POWER přepnut do ZAPNUTO.
■Pokud se zobrazí "Porucha systému
RSA. Navštivte svého prodejce."
Systém může mít poruchu. Nechte vozi-
dlo prohlédnout kterýmkoliv autorizova- ným prodejcem nebo servisem Toyota,
nebo kterýmkoliv spolehlivým servisem.
■Přizpůsobení
Některé funkce je možné přizpůsobit. (Přizpůsobitelné funkce: S.490)
*: Je-li ve výbavě
BSM (Sledování slepého
úhlu)*
BSM (Sledování slepého úhlu)
je systém, který používá zadní
boční radarové senzory instalo-
vané na vnitřní levé a pravé
straně zadního nárazníku, aby
pomohly řidiči ověřit bezpeč-
nost při změně jízdních pruhů.
VÝSTRAHA
■Výstrahy týkající se používání systému
Řidič je výhradně zodpovědný za bez-
pečnou jízdu. Vždy jezděte bezpečně a věnujte pozorno st svému okolí.
BSM je doplňková funkce, která varuje
řidiče, že se ve slepém úhlu vnějších zpětných zrcátek nac hází nějaké vozi-
dlo, nebo se rychle přibližuje zezadu
do slepého úhlu. Nespoléhejte se příliš na BSM. Protože ta to funkce nemůže
posoudit, zda je bez pečné změnit jízd-
ní pruhy, nadměrné spoléhání se na systém by mohlo vést k nehodě s ná-
sledkem smrtelného nebo vážného
zranění.
Protože za určitých podmínek systém
nemusí fungovat správně, je nezbytné
vizuální ověření bezpečnosti samot- ným řidičem.

272
YARIS CROSS Owner's Manual_Europe_M52K60_cz
4-5. Používání podpůrných jízdních systémů
●Počet případů, kdy BSM neopodstat-
něně detekuje vozidlo a/nebo objekt, se může zvýšit v nás ledujících situa-
cích:
• Když je senzor vyosen z důvodu silné- ho nárazu do senzoru nebo jeho okol-
ní oblasti
• Když je vzdálenost mezi vaším vozi- dlem a svodidlem, zdí atd., které se
dostanou do oblasti detekce, krátká
• Když jedete nepřet ržitě nahoru nebo dolů ve strmých sva zích, např. v ho-
rách, jámy na vozovce atd.
• Když jsou jízdní pruhy těsné, nebo když jedete na okraji jízdního pruhu
a vozidlo, jedoucí v jiném jízdním pru-
hu než je ten přile hlý, se dostane do oblasti detekce
• Když jedete na siln icích s ostrými za-
táčkami, serpentinami nebo s nerov- nými povrchy
• Když pneumatiky kloužou nebo se
protáčejí • Když je vzdálenost mezi vaším vozi-
dlem a druhým vozidlem krátká
• Když je na zadní čá sti vozidla namon- továno příslušenství (např. nosič jízd-
ních kol)
*: Je-li ve výbavě
■Umístění a typy senzorů
Přední rohové senzory
Přední střední senzory
Zadní rohové senzory
Zadní střední senzory
Přední boční senzory (vozidla
s panoramatickou kamerou)
Zadní boční senzory (vozidla
s panoramatickou kamerou)
Parkovací asistent*
Při podélném parkování nebo
zajíždění do garáže je pomocí
senzorů měřena vzdálenost od
vašeho vozidla k objektům,
např. zdi, a ta je indikována po-
mocí multiinformačního disple-
je nebo displeje navigačního/
multimediálního systému (je-li
ve výbavě) a bzučáku. Když po-
užíváte tento systém, vždy kon-
trolujte okolní prostor.
Součásti systému
