2021 TOYOTA YARIS CROSS Instructieboekje (in Dutch)

391
6
Handleiding YARIS CROSS_Europa_M52K60_nl
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
1Verwijder de olievuldop door deze
linksom te draaien.
2 Giet beetje voor beetje motorolie in
de vulopening en controleer onder-
tussen het oliepeil steeds door mid-
del van de peilstok.
3 Plaats de olievuldop door deze
rechtsom te draaien.
■Olieverbruik
Er wordt tijdens het rijden een bepaalde hoe-
veelheid motorolie verbruikt. In de volgende
situaties neemt het olieverbruik mogelijk toe
en moet er mogelijk tussen de onderhoudsin-
tervallen motorolie worden bijgevuld.
●Als de motor nog nieuw is, bijvoorbeeld
direct na aanschaf van de auto of nadat de
motor is vervangen
●Als een lagere kwaliteit motorolie of motor-
olie met een verkeerde viscositeit wordt
gebruikt
●Bij het rijden met hoge motortoerentallen,
met een zwaar beladen auto, met een aan-
hangwagen (auto's met trekhaakpakket) of
bij veelvuldig optrekken en afremmen.
●Als de motor langdurig stationair draait, of
bij veelvuldig rijden in druk verkeer
■Na het verversen van de motorolie
Het indicatiesysteem motorolie verversen
moet worden gereset. Ga als volgt te werk:
1 Druk op / (7 inch display) of
/ (4,2 inch display) van de bedie-
ningstoets van het instrumentenpaneel
en selecteer . 2
Druk op / (7 inch display) of
/ (4,2 display) om “Vehicle Settings”
(voertuiginstellingen) te selecteren en
houd vervolgens ingedrukt.
3 Druk op / om “Oil Maintenance”
(verversen motorolie) te selecteren en
druk vervolgens op .
4 Druk op / om “Yes” (ja) te selec-
teren en druk vervolgens op .
Er wordt een melding weergegeven op het
multi-informatiedisplay wanneer de resetpro-
cedure is voltooid.
WAARSCHUWING
■Afgewerkte motorolie
●Afgewerkte motorolie bevat schadelijke
stoffen die huidaandoeningen zoals ont-
steking of huidkanker kunnen veroorza-
ken. Wees daarom voorzichtig en ver-
mijd langdurig en herhaaldelijk contact
met de huid. Verwijder afgewerkte
motorolie door goed met water en zeep
te wassen.
●Voer afgewerkte motorolie en gebruikte
oliefilters op een veilige en acceptabele
manier af. Gooi afgewerkte motorolie en
gebruikte oliefilters nooit weg in de
vuilnisbak, in het riool of zomaar ergens.
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur,
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige, tank-
station of een automaterialenzaak voor
meer informatie over recycling of
afvoeren.
●Houd motorolie buiten het bereik van
kinderen.
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 391 Tuesday, June 1, 2021 1:48 PM

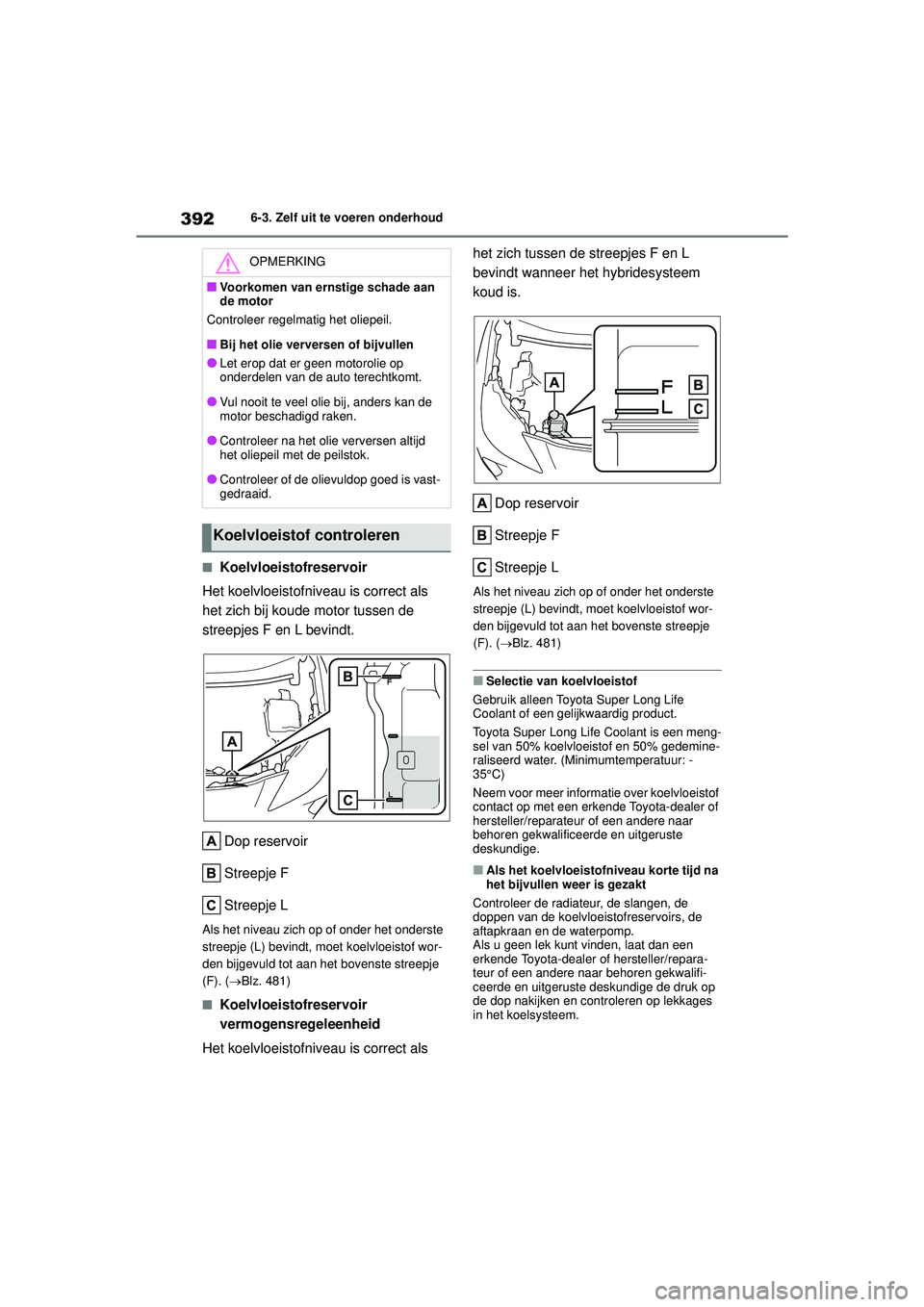

392
Handleiding YARIS CROSS_Europa_M52K60_nl
6-3. Zelf uit te voeren onderhoud
■Koelvloeistofreservoir
Het koelvloeistofniveau is correct als
het zich bij koude motor tussen de
streepjes F en L bevindt.
Dop reservoir
Streepje F
Streepje L
Als het niveau zich op of onder het onderste
streepje (L) bevindt, m oet koelvloeistof wor-
den bijgevuld tot aan het bovenste streepje
(F). ( Blz. 481)
■Koelvloeistofreservoir
vermogensregeleenheid
Het koelvloeistofniveau is correct als het zich tussen de streepjes F en L
bevindt wanneer het
hybridesysteem
koud is.
Dop reservoir
Streepje F
Streepje L
Als het niveau zich op of onder het onderste
streepje (L) bevindt, moet koelvloeistof wor-
den bijgevuld tot aan het bovenste streepje
(F). ( Blz. 481)
■Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life
Coolant of een gelijkwaardig product.
Toyota Super Long Life Coolant is een meng-
sel van 50% koelvloeistof en 50% gedemine-
raliseerd water. (Minimumtemperatuur: -
35°C)
Neem voor meer informat ie over koelvloeistof
contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
■Als het koelvloeistofniveau korte tijd na
het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de
doppen van de koelvloeistofreservoirs, de
aftapkraan en de waterpomp.
Als u geen lek kunt vinden, laat dan een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige de druk op
de dop nakijken en controleren op lekkages
in het koelsysteem.
OPMERKING
■Voorkomen van ernstige schade aan
de motor
Controleer regelmatig het oliepeil.
■Bij het olie verversen of bijvullen
●Let erop dat er geen motorolie op
onderdelen van de auto terechtkomt.
●Vul nooit te veel olie bij, anders kan de
motor beschadigd raken.
●Controleer na het olie verversen altijd
het oliepeil met de peilstok.
●Controleer of de olievuldop goed is vast-
gedraaid.
Koelvloeistof controleren
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 392 Tuesday, June 1, 2021 1:48 PM

393
6
Handleiding YARIS CROSS_Europa_M52K60_nl
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Controleer de radiateur en de conden-
sor en verwijder eventueel vuil. Als een
van bovenstaande onderdelen erg vuil
is of als u niet zeker bent van de staat
ervan, laat dan uw auto nakijken door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.Als het sproeierreservoir op 1/2 staat,
vul dan ruitensproeiervloeistof bij.
WAARSCHUWING
■Wanneer het hybridesysteem heet is
Verwijder de dop van het koelvloeistofre-
servoir van de motor/vermogensregeleen-
heid niet. ( Blz. 483)
Als het koelsysteem nog onder druk staat,
kan hete koelvloeistof uit de vulopening
spuiten als de dop wordt verwijderd en
brandwonden of ander ernstig letsel ver-
oorzaken.
OPMERKING
■Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of
alleen water. Een goede mengverhouding
van water en antivries zorgt voor een
goede smering, corrosiebescherming en
koeling. Lees altijd de informatie op het eti-
ket van de antivries of koelvloeistof.
OPMERKING
■Als u koelvloeistof morst
Verwijder de koelvloeistof met veel water
om te voorkomen dat het de lak of onder-
delen aantast.
Controle van radiateur en
condensor
WAARSCHUWING
■Wanneer het hybridesysteem heet is
Raak om brandwonden te voorkomen de
radiateur of de condensor niet aan, aange-
zien deze heet kunnen zijn.
Bijvullen van
ruitensproeiervloeistof
WAARSCHUWING
■Bij het bijvullen van ruitensproeier-
vloeistof
Vul geen ruitensproeiervloeistof bij als het
hybridesysteem warm is of nog werkt. Rui-
tensproeiervloeistof bevat alcohol en kan
vlam vatten als het bijvoorbeeld op hete
motoronderdelen wordt gemorst.
OPMERKING
■Vul het reservoir uitsluitend met
ruitensproeiervloeistof
Gebruik geen zeepsop of motorantivries in
plaats van ruitensproeiervloeistof.
Wanneer u dit wel doet, kan de lak van uw
auto worden aangetast en de pomp
beschadigd raken, waardoor er geen rui-
tensproeiervloeistof meer kan worden
gesproeid.
■Verdunnen van ruitensproeiervloei-
stof
Verdun ruitensproeiervloeistof indien nodig
met water.
Raadpleeg de op het etiket van de ruiten-
sproeiervloeistoffles aangegeven tempe-
raturen voor de juiste mengverhouding.
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 393 Tuesday, June 1, 2021 1:48 PM

394
Handleiding YARIS CROSS_Europa_M52K60_nl
6-3. Zelf uit te voeren onderhoud
De 12V-accu bevindt zich aan de rech-
terzijde van de achterstoelen.
1Verwijder de clips.
2 Verwijder de clips uit de klauwen.
3 Schuif de lipjes uit de inkepingen.
■Voorzorgsmaatregelen voor het
opladen van de accu
Tijdens het opladen van de 12V-accu ont-
staat het licht ontvlambare en explosieve
waterstof. Houd u daarom voor het opladen
aan de volgende voorzorgsmaatregelen:
●Als de 12V-accu in de auto is gemonteerd,
moet voorafgaand aan het opladen de
massakabel worden losgenomen.
●Zorg ervoor dat de acculader tijdens het
aansluiten en losnemen van de accuklem-
men is uitgeschakeld.
■Na het opladen/aansluiten van de
12V-accu (auto's met Smart entry-
systeem en startknop)
●Nadat de 12V-accu losgenomen is
geweest en weer is aangesloten, is het
wellicht niet meteen mogelijk om de
portieren met het Smart entry-systeem met
startknop te ontgrendelen. Gebruik in dat
geval de afstandsbediening of de mechani-
sche sleutel om de portieren te vergrende-
len of ontgrendelen.
●Start het hybridesysteem met het contact
in stand ACC. Het hybridesysteem kan niet
worden gestart als het contact UIT staat.
Het hybridesysteem werkt vanaf de
tweede poging echter normaal.
●De stand van het contact wordt door de
auto geregistreerd. Als de 12V-accu weer
wordt aangesloten, keert de startknop
terug naar de stand die was geselecteerd
voordat de 12V-accu werd losgenomen.
Controleer of het contact UIT is gezet voor-
dat u de 12V-accu losneemt. Wees extra
voorzichtig als niet bekend is wat de stand
van de startknop was voordat de 12V-accu
leeg raakte.
Neem, als het systeem na meerdere
pogingen nog niet start, contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
12V-accu
Plaats
Verwijderen van de afdekkap
van de 12V-accu
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 394 Tuesday, June 1, 2021 1:48 PM

395
6
Handleiding YARIS CROSS_Europa_M52K60_nl
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Controleer de 12V-accu op gecorro-
deerde en loszittende klemmen, scheu-
ren en een loszittende klembeugel.Accupolen
Klembeugel
WAARSCHUWING
■Chemicaliën in de 12V-accu
Het zwavelzuur in de 12V-accu is giftig en
bijtend en kan het ontstaan van het licht
ontvlambare en explosieve waterstof ver-
oorzaken. Neem bij werkzaamheden bij of
aan de 12V-accu de volgende voorzorgs-
maatregelen in acht om ernstig letsel te
voorkomen:
●Veroorzaak geen vonken met gereed-
schap.
●Rook nooit en steek nooit een lucifer of
een aansteker aan bij de 12V-accu.
●Voorkom dat ogen, huid of kleren in
contact komen met de elektrolyt.
●Adem of slik nooit elektrolyt in.
●Gebruik een veiligheids bril als u bij de
12V-accu bezig bent.
●Laat kinderen niet in de buurt spelen als
u met de 12V-accu bezig bent.
■Een veilige plaats voor het opladen
van de 12V-accu
Laad de 12V-accu altijd op in een open
ruimte. Laad de 12V-accu niet op in een
garage of in een afgesloten ruimte waar
onvoldoende ventilatie is.
■Noodmaatregelen met betrekking tot
elektrolyt
●Als er elektrolyt in uw ogen terechtkomt
Spoel de ogen minstens 15 minuten met
water en schakel direct medische hulp
in. Blijf zo mogelijk water met een spons
of doek op de ogen deppen, terwijl u
naar een arts of het ziekenhuis gaat.
●Als er elektrolyt op uw huid terechtkomt
Was de huid zorgvuldig met veel water.
Als het pijn doet of brandt, roept u
meteen medische hulp in.
●Als er elektrolyt op uw kleding terecht-
komt
De elektrolyt kan via de kleding op uw
huid terechtkomen. Trek onmiddellijk de
kleding uit en volg, indien nodig, de pro-
cedure zoals hierboven beschreven.
●Als u per ongeluk elek trolyt binnenkrijgt
Drink zo veel mogelijk water of melk.
Schakel zo snel mogelijk medische
hulp in.
■Vervangen van de 12V-accu
Gebruik alleen een voor deze auto ontwor-
pen 12V-accu. Anders kan er gas (water-
stof) in het passagierscompartiment
komen, waardoor brand of een explosie
kan ontstaan.
Neem voor de vervanging van de 12V-
accu contact op met een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
OPMERKING
■Wanneer de 12V-accu wordt opgela-
den
Laad de 12V-accu nooit op wanneer het
hybridesysteem in werking is. Controleer
ook of alle accessoires zijn uitgeschakeld.
Exterieur
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 395 Tuesday, June 1, 2021 1:48 PM

396
Handleiding YARIS CROSS_Europa_M52K60_nl
6-3. Zelf uit te voeren onderhoud
Controleer of de slijtage-indicatoren op
de banden te zien zijn. Controleer de
banden tevens op ongelijkmatige slij-
tage, zoals overmatige slijtage aan een
zijde van het loopvlak.
Controleer de staat en de bandenspan-
ning van het reservewiel ook als het
niet gebruikt wordt.Nieuwe band
Versleten loopvlak Slijtage-indicator
De plaats van de slijtage-indicatoren wordt
aangegeven met de tekst TWI of de indicatie
op de wang van de band.
Vervang de band als de slijtage-indicatoren
te zien zijn.
■Wanneer moeten banden worden ver-
vangen
Banden moeten worden vervangen als:
●De slijtage-indicatoren zijn te zien op een
band.
●De banden beschadigingen vertonen,
zoals insnijdingen, scheuren of barsten die
zo diep zijn dat het binnenmateriaal zicht-
baar wordt en bulten die duiden op een
interne beschadiging
●Een band vaak leegloopt of niet goed kan
worden gerepareerd vanwege de grootte
of plaats van de beschadiging
Neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste
deskundige als u er niet zeker van bent.
■Levensduur van de banden
Banden die ouder zijn dan 6 jaar moeten
altijd door gekwalificeerd werkplaatsperso-
neel worden gecontroleerd, zelfs als er niet of
nauwelijks met de banden is gereden en de
banden niet beschadigd lijken te zijn.
■Als de profieldiepte van winterbanden
minder is dan 4 mm
In dat geval gaat de werkzaamheid van de
winterbanden verloren.
■Controle van de ventielen
Controleer bij het vervangen van de banden
de ventielen op vervorming, scheuren of
andere beschadigingen.
Banden
Vervang of verwissel banden
afhankelijk van het onderhouds-
schema en het slijtagepatroon.
Controleren van de banden
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 396 Tuesday, June 1, 2021 1:48 PM

397
6
Handleiding YARIS CROSS_Europa_M52K60_nl
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Wissel de banden zoals aangegeven in
de afbeelding.Vo o r
Toyota beveelt aan om de banden ongeveer
elke 10.000 km van plaats te wisselen om
een gelijkmatig slijtagepatroon en een lan-
gere levensduur van de banden te verkrijgen.
Vergeet bij het wisselen van voor- en achter-
banden met een verschillende bandenspan-
ning niet om na het wisselen het banden-
spanningswaarschuwingssysteem te initiali-
seren.
Uw auto is uitgerust met een banden-
spanningswaarschu wingssysteem dat
gebruikmaakt van bandenspannings-
sensoren en -zenders om een lage
bandenspanning te signaleren voordat
deze tot problemen leidt.
Het bandenspanningswaarschuwings-
systeem van deze auto kent 2 verschil-
lende soorten waarschuwingen.
WAARSCHUWING
■Bij het controleren of vervangen van
de banden
Houd u aan de volgende voorzorgsmaat-
regelen om ongevallen te voorkomen.
Het niet in acht nemen van deze voor-
zorgsmaatregelen kan schade aan de
aandrijflijn veroorzaken en gevaarlijke rij-
eigenschappen tot gevolg hebben, waar-
door een ongeval met ernstig letsel kan
ontstaan.
●Gebruik geen banden van verschil-
lende merken, types of profielen.
Gebruik ook geen banden met duidelijk
verschillende slijtagepatronen door
elkaar.
●Gebruik uitsluitend de door Toyota voor-
geschreven bandenmaat.
●Gebruik geen verschillende soorten
banden (radiaalbanden, gordelbanden
met diagonaalkarkas en diagonaalban-
den) door elkaar.
●Gebruik geen zomer-, all-season- en
winterbanden door elkaar.
●Gebruik nooit banden onder uw auto die
zijn gebruikt onder een andere auto.
Door het gebruik van banden waarvan
het verleden onbekend is, loopt u extra
risico.
OPMERKING
■Als tijdens het rijden in elke band een
te lage bandenspanning ontstaat
Rijd niet verder als de bandenspanning te
laag is, anders kunnen de banden en/of
velgen ernstig beschadigd raken.
■Rijden over onverharde wegen
Wees extra voorzichtig bij het rijden over
onverharde wegen en wegen met kuilen.
Dergelijke omstandigheden hebben moge-
lijk een verlaging van de bandenspanning
tot gevolg, waardoor de verende werking
van de banden vermindert. Bovendien
kunnen de banden zelf en de velgen en
carrosserie beschadigd raken bij het rijden
over onverharde wegen.
Wisselen van banden
Bandenspannings-
waarschuwingssysteem
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 397 Tuesday, June 1, 2021 1:48 PM

398
Handleiding YARIS CROSS_Europa_M52K60_nl
6-3. Zelf uit te voeren onderhoud
Wanneer “Adjust Pressure” (breng
banden op spanning) wordt weerge-
geven (normale waarschuwing)
Er wordt een waarschuwing gegeven mid-
dels het waarschuwingslampje lage banden-
spanning en een waarschuwingszoemer
wanneer de bandenspanning mogelijk te
laag is als gevolg van het natuurlijk weglek-
ken van lucht alsmede bij wijzigingen in de
bandenspanning overeenkomstig de buiten-
temperatuur. (Oplossingen: Blz. 447, 495)
 Wanneer “Immediately Check tire
when Safe” (controleer de band
onmiddellijk wanneer dit veilig kan)
wordt weergegeven (noodwaarschu-
wing)
Er wordt een waarschuwing gegeven mid-
dels het waarschuwingslampje lage banden-
spanning en een waarschuwingszoemer
wanneer de bandenspanning plotseling te
laag is. (Oplossingen: Blz. 452, 463)
Het systeem kan echter mogelijk geen plot-
selinge klapband e.d. signaleren.
De door het bandenspanningswaar-
schuwingssysteem gesignaleerde ban-
denspanning kan op het 9 inch display
van het multimediasysteem of op het
multi-informatiedisplay worden weerge-
geven.
Multimediasysteem met 9 inch dis-
play
1 Druk op de toets HOME.
2 Selecteer “Vehicle” (voertuig) op het
beginscherm.
3 Als er een ander scherm dan “Tyre
pressure” (bandenspanning) wordt
weergegeven, selecteer dan “Tyre
pressure” (bandenspanning).
Multi-informatiedisplay
De eenheid kan worden gewijzigd.
■Wijzigen van de eenheid
1 Parkeer de auto op een veilige
plaats en zet het contact UIT.
De eenheid kan niet worden gewijzigd wan-
neer de auto rijdt.
2 Zet het contact AAN.
3 Druk op / (7 inch display) of
/ (4,2 inch display) van de
bedieningstoets van het instrumen-
tenpaneel en selecteer .
4 Druk op / (7 inch display) of
/ (4,2 display) om “Vehicle
Settings” (voertuiginstellingen) te
selecteren en houd vervolgens
ingedrukt.
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 398 Tuesday, June 1, 2021 1:48 PM
