2021 TOYOTA YARIS CROSS sensor

• Fordon som inte kör i samma körfält
• Fordon som är mindre baktill (t.ex.
släp utan last)
• Motorcyklar som färdas i samma
körfält
• Om vatten eller snö kastas upp av
omgivande bilar hindras sensorernas
avkänningsfunktion
• Om din bil pekar uppåt (kan orsakas av
tung last i bagagerummet etc.)
• Framförvarande fordon har extremt
hög markfrigångSituationer när avståndskontrollen
bil-till-bil eventuellt inte fungerar på
korrekt sätt
Under följande förhållanden används
bromspedalen (eller gaspedalen,
beroende på situationen) efter behov.
Systemet fungerar eventuellt inte
korrekt eftersom sensorn inte kan känna
av framförvarande fordon på rätt sätt.
• Om vägen svänger eller om det är en
smal väg
• Om styrningen eller ditt läge i filen
känns instabil
• Om bilen framför dig plötsligt saktar
in
• Om bilen kör på en väg som är
omgiven av en struktur, till exempel i
en tunnel eller på en bro
• Medan körhastigheten minskar till
den inställda hastigheten efter att
bilen har accelererats med
gaspedalen.
4.5 Använda körstödssystemen
211
4
Körning

Om “RSA Malfunction Visit Your
Dealer” visas
Ett fel kan ha uppstått i systemet. Låt en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
Specialinställning
Vissa funktioner kan specialinställas.
(Funktioner som kan specialinställas:
→Sid. 404)
4.5.7 BSM (Dödavinkelvarnare)*
*: I förekommande fall
Dödavinkelvarnaren är ett system som
använder radarsensorer som är
monterade på bakre stötfångarens högra
och vänstra insida för att bidra till att
föraren kan byta körfält på säkert sätt.
VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Föraren är ensam ansvarig för att köra
på ett säkert sätt. Kör alltid på ett
säkert sätt, och ha alltid uppsikt över
omgivningen.
Dödavinkelvarnaren är en
kompletterande funktion som
uppmärksammar föraren på att ett
fordon befinner sig i
ytterbackspeglarnas döda vinkel eller
närmar sig snabbt bakifrån in i en död
vinkel. Förlita dig inte alltför mycket på
dödavinkelvarnaren. Funktionen kan
inte bedöma om det är säkert att byta
fil. Att förlita sig alltför mycket på
funktionen kan orsaka en olycka som
kan leda till svåra eller livshotande
skador.
Eftersom systemet eventuellt inte
fungerar korrekt under vissa
förhållanden så föraren måste själv
visuellt kontrollera säkerheten.Systemkomponenter
ARattmonterade kontroller
Sätta på/stänga av dödavinkelvarnaren
BYtterbackspeglar, indikeringslampor
Om ett fordon känns av i
ytterbackspeglarnas döda vinkel, eller
närmar sig snabbt bakifrån till en död
vinkel tänds indikeringslamporna i
ytterbackspegeln på sidan där fordonet
känns av. Om körriktningsvisaren används
mot sidan där fordonet upptäckts blinkar
kontrollampan i ytterbackspegeln.
CBSM OFF, indikator
Tänds när dödavinkelvarnaren stängs av
Synlighet för ytterbackspeglarnas
indikeringslampor
I starkt solljus kan ytterbackspeglarnas
indikeringslampor vara svåra att se.
När “BSM Unavailable See Owner’s
Manual” visas på informationsdisplayen
Is, snö, lera, etc kan ha fastnat på ytorna
kring sensorerna på bakre stötfångaren.
(→Sid. 219) Systemet bör återgå till
normalt tillstånd när is, snö, lera, etc
avlägsnas från bakre stötfångaren.
Dessutom fungerar sensorerna eventuellt
inte normalt vid körning i extremt varma
eller kalla miljöer.
När “BSM Malfunction Visit Your
Dealer” visas på informationsdisplayen
Fel kan ha uppstått i en sensor, eller dess
läge kan ha rubbats. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera
bilen.
4.5 Använda körstödssystemen
218

Specialinställning
Vissa funktioner kan specialinställas.
(→Sid. 404)
Certifieringar för dödavinkelvarnaren
→Sid. 519
VARNING!
Se till att systemet kan fungera på
rätt sätt
Sensorer till dödavinkelvarnaren är
installerade bakom vänster respektive
höger sida av bakre stötfångaren.
Observera följande så att
dödavinkelvarnaren kan fungera
korrekt.
• Håll alltid sensorerna och den
omgivande ytan på stötfångaren
rena.
Om en sensor eller dess omgivande
yta på bakre stötfångaren är smutsig
eller snötäckt aktiveras eventuellt inte
dödavinkelvarnaren och ett
varningsmeddelande (→
sid. 218)
visas. Ta i så fall bort smuts
eller snö och kör bilen med
driftsförutsättningarna för
BSM-funktionen (→sid. 221)
uppfyllda i cirka 10 minuter.
Om varningsmeddelandet inte
försvinner ska du låta en
auktoriserad Toyota-återförsäljare
eller auktoriserad Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen.
• Sätt inte fast tillbehör, dekaler
(inklusive transparenta dekaler),
aluminiumtejp eller andra föremål på
VARNING!(Fortsättning)
en sensor eller på ytan runt sensorn
på bakre stötfångaren.
• Utsätt inte sensorn eller den
omgivande ytan på bakre
stötfångaren för hårda stötar.
Om sensorn rubbas bara ytterst lite
ur sitt läge kan störningar uppstå i
systemet och fordon känns
eventuellt inte av på rätt sätt.
Låt din auktoriserade Toyota-
återförsäljare eller auktoriserade
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen i
följande situationer.
– En sensor eller den omgivande
ytan har fått en kraftig stöt.
– Om den omgivande ytan kring en
sensor har repats eller fått en
buckla, eller har delvis kopplats
bort.
• Ta inte isär sensorn.
• Gör inga anpassningar av sensorn
eller den omgivande ytan på bakre
stötfångaren.
• Om en sensor eller bakre
stötfångaren behöver
demonteras/installeras ska du
kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
• Lackera inte bakre stötfångaren i
någon annan färg än en officiell färg
från Toyota.
Sätta på/stänga av dödavinkelvarnaren
Använd rattkontrollerna till att
aktivera/inaktivera funktionen.
1. Tryck på
/(4,2-tums display)
eller/(7-tums display) på
ratten för att välja.
2. Tryck på
//(4,2-tums display)
eller/(7-tums display) på
ratten för att välja, tryck sedan
på.
4.5 Använda körstödssystemen
219
4
Körning

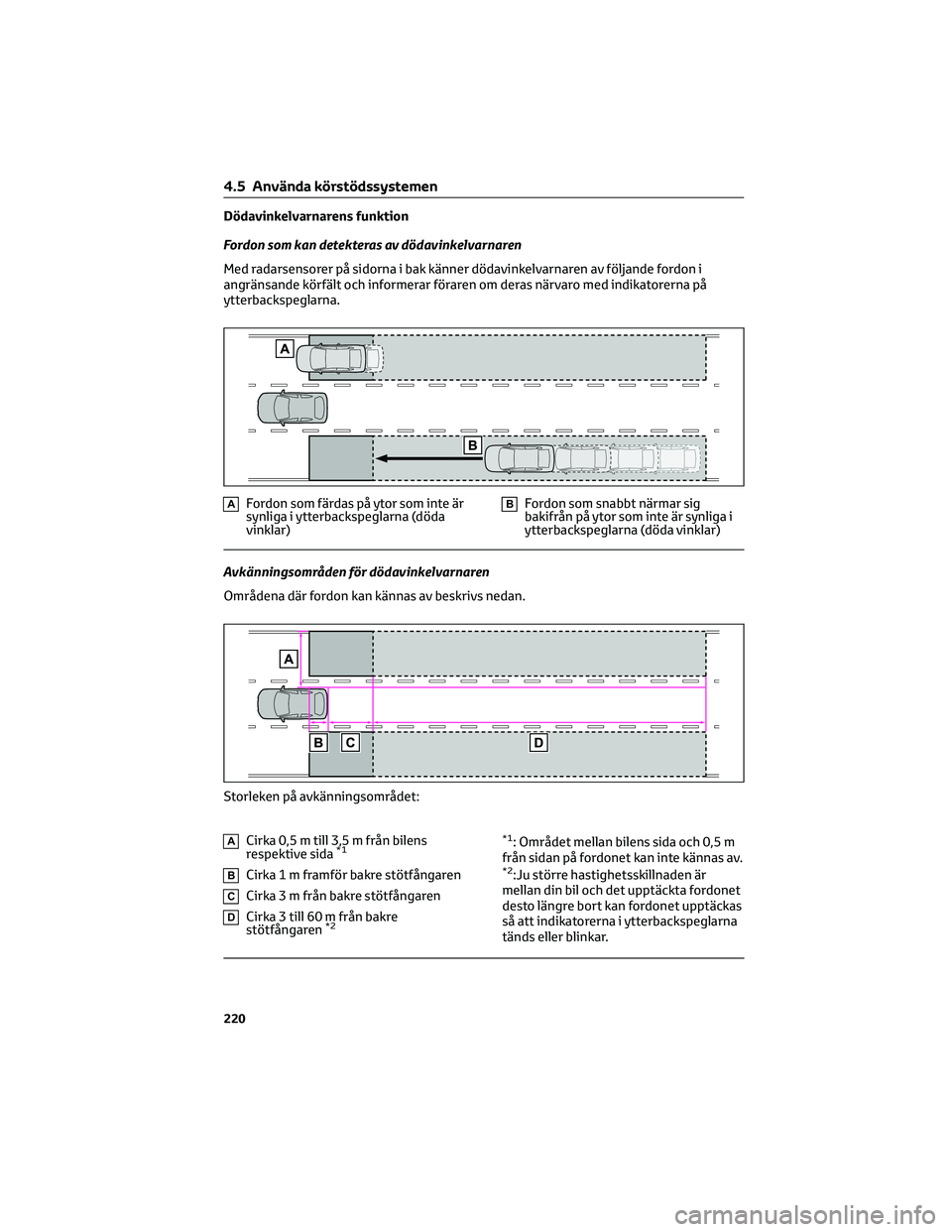

Dödavinkelvarnarens funktion
Fordon som kan detekteras av dödavinkelvarnaren
Med radarsensorer på sidorna i bak känner dödavinkelvarnaren av följande fordon i
angränsande körfält och informerar föraren om deras närvaro med indikatorerna på
ytterbackspeglarna.
AFordon som färdas på ytor som inte är
synliga i ytterbackspeglarna (döda
vinklar)BFordon som snabbt närmar sig
bakifrån på ytor som inte är synliga i
ytterbackspeglarna (döda vinklar)
Avkänningsområden för dödavinkelvarnaren
Områdena där fordon kan kännas av beskrivs nedan.
ACirka 0,5 m till 3,5 m från bilens
respektive sida*1
BCirka1mframför bakre stötfångaren
CCirka 3 m från bakre stötfångaren
DCirka 3 till 60 m från bakre
stötfångaren*2*1
: Området mellan bilens sida och 0,5 m
från sidan på fordonet kan inte kännas av.
*2:Ju större hastighetsskillnaden är
mellan din bil och det upptäckta fordonet
desto längre bort kan fordonet upptäckas
så att indikatorerna i ytterbackspeglarna
tänds eller blinkar.
Storleken på avkänningsområdet:
4.5 Använda körstödssystemen
220

Dödavinkelvarnaren kan aktiveras när
Dödavinkelvarnaren kan aktiveras när
alla följande förhållanden uppfylls:
• Dödavinkelvarnaren är aktiverad.
• Växelspaken är i ett annat läge än R.
• Körhastigheten är minst cirka
16 km/tim.
Dödavinkelvarnaren detekterar ett
fordon när
Dödavinkelvarnaren detekterar ett
fordon som befinner sig i
detekteringsområdet i följande
situationer:
•
Ett fordon i filen bredvid kör om din bil.
• Du gör en långsam omkörning av ett
fordon i en intilliggande fil.
• Ett annat fordon kommer in i
detekteringsområdet när det byter fil.
Förhållanden när systemet inte känner
av ett fordon
Dödavinkelvarnaren är inte avsedd att
detektetera följande fordonstyper
och/eller föremål:
• Små motorcyklar, cyklar, fotgängare,
etc.
*
• Fordon som färdas i motsatt riktning
• Räcken, murar, skyltar, parkerade
fordon och liknande stillastående
föremål
*
• Bakomvarande fordon i samma fil*
• Fordon som färdas 2 filer från din bil*
• Fordon som blir snabbt omkörda av
din bil*
*
: Beroende på förutsättningarna sker
eventuellt detektering av ett fordon
och/eller ett föremål.
Förutsättningar när systemet
eventuellt inte fungerar korrekt
• Dödavinkelvarnaren detekterar
eventuellt inte fordon korrekt i
följande situationer:
– Om sensorn är felriktad på grund av
att den eller den omgivande ytan
har fått en kraftig stöt– Om sensorn eller den omgivande
ytan på bakre stötfångaren är täckt
med lera, snö, is, en dekal, etc,
– Vid körning på väg med
stillastående vatten i dåligt väder,
t.ex. skyfall, snö eller dimma
– Om flera fordon närmar sig med
endast ett kort utrymme mellan
dem
– Om avståndet mellan dig och
framförvarande fordon är kort
– Om det är väsentlig
hastighetsskillnad mellan din bil
och fordonet som kommer in i
avkänningsområdet
– Om hastighetsskillnaden mellan din
bil och ett annat fordon förändras
– Om ett fordon som kommer in i
avkänningsområdet färdas med
ungefär samma hastighet som din
bil
– Om din bil startar från stillastående
och ett fordon är kvar i
avkänningsområdet
– Om du kör uppför och nedför flera
branta backar i rad, t.ex. kullar,
sänkor i vägen, etc.
– Vid körning på vägar med tvära
svängar, många kurvor i rad eller på
ojämna ytor
– Om körfälten är breda, eller vid
körning på utsidan av ett körfält och
fordonet i angränsande körfält är
långt ifrån din bil
– Vid körning med släp
– När ett tillbehör (t.ex. cykelhållare)
är monterad bakpå bilen
– Om det är en väsentlig höjdskillnad
mellan din bil och fordonet som
kommer in i detekteringsområdet
– Omedelbart efter att
dödavinkelvarnaren slagits på
• Tillfällen när BSM i onödan detekterar
ett fordon och/eller föremål kan öka i
följande situationer:
– Om sensorn är felriktad på grund av
att den eller den omgivande ytan
har fått en kraftig stöt
4.5 Använda körstödssystemen
221
4
Körning

– Om avståndet är kort mellan din bil
och ett vägräcke, mur etc. som
kommer in i detekteringsområdet
– Om du kör uppför och nedför flera
branta backar i rad, t.ex. kullar,
sänkor i vägen, etc.
– Om körfälten är smala, eller vid
körning ytterst i ett körfält och ett
fordon som färdas i ett annat körfält
än det angränsande körfältet
kommer in i detekteringsområdet
– Vid körning på vägar med tvära
svängar, många kurvor i rad eller på
ojämna ytor
– Om hjulen sladdar eller spinner
– Om avståndet mellan dig och
framförvarande fordon är kort
– När ett tillbehör (t.ex. cykelhållare)
är monterad bakpå bilen
4.5.8 Toyota parkeringssensor*
*: I förekommande fall
Avståndet från din bil till föremål, t.ex. en
vägg, vid fickparkering eller vid körning in
i ett garage mäts av sensorerna och
kommuniceras via informationsdisplayen
eller displayen till navigations/
multimediasystemet (i förekommande
fall) och en summerton. Kontrollera alltid
omgivningen när du använder detta
system.
Systemkomponenter
Sensorernas typ och placering
AFrämre hörnsensorer
BFrämre mittsensorer
CBakre hörnsensorer
DBakre mittsensorer
EFrämre sidosensorer (modeller med
360°-monitor)
FBakre sidosensorer (modeller med
360°-monitor)
Display
När sensorerna känner av ett föremål,
t.ex. en vägg, visas grafik på
informationsdisplayen eller displayen till
navigations/multimediasystemet
beroende på läget och avståndet till
föremålet (När avståndet till föremålet
blir kortare kan avståndssegmenten börja
blinka.)
Informationsdisplay
Display för navigation/multimediasystemet
(modeller med 360°-monitor)
4.5 Använda körstödssystemen
222

Navigation/multimedia (modeller med
360°-monitor)
AAvkänning med främre hörnsensorer
BAvkänning med främre mittsensor
CAvkänning med bakre hörnsensorer
DDetektering med bakre mittsensor
EFrämre sidosensorer
FBakre sidosensorer
Aktiverar/inaktiverar Toyotas
parkeringssensor
Använd rattkontrollerna till att
aktivera/inaktivera Toyota
parkeringssensor. (→Sid. 83, Sid. 88)
1. Tryck på
/(4,2-tums display)
eller/(7-tums display) på
ratten för att välja.
2. Tryck på
//(4,2-tums display)
eller/(7-tums display) på
ratten för att välja, tryck sedan på.
När funktionen för Toyota
parkeringssensor inaktiveras tänds
kontrollampan OFF (→Sid. 71) i
parkeringssensorsystemet.
Välj
på informationsdisplayen, väljoch därefter "On" för att slå på
systemet igen när det har varit avstängt.
Om systemet stängs av med den här
metoden kan det inte sättas på igen
genom att startknappen trycks till
avstängt läge och därefter till
tändningsläge.
VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Det finns en begränsning för den
avkänningskapacitet och de
styrfunktioner som det här systemet
kan ge och därför ska man inte förlita
sig alltför mycket på systemet. Föraren
är alltid ansvarig att vara uppmärksam
på omgivningen runt bilen och
körsäkerheten.
Se till att systemet kan fungera på
rätt sätt
Observera följande
säkerhetsanvisningar. Försummelse
kan leda till risk för att bilen inte kan
köras på säkert sätt och möjligen
orsaka en olycka.
• Skada inte sensorerna och håll dem
alltid rena.
• Fäst igen dekal eller elektrisk
komponent, t.ex. bakgrundsbelyst
registreringsskylt (särskilt om den är
självlysande), dimljus, skärmskydd
eller trådlös antenn nära en
radarsensor
• Utsätt inte radarsensorn eller den
omgivande ytan för hårda stötar. Låt
en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen om
radarsensorn, frontgrillen eller
främre stötfångaren har utsatts för
en kraftig stöt. Om en sensor eller
bakre stötfångare behöver
demonteras/installeras ska du
kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
• Sensorerna får inte anpassas, tas isär
eller lackeras.
• Inget skydd får installeras över
registreringsskylten
• Håll alltid korrekt lufttryck i däcken.
4.5 Använda körstödssystemen
223
4
Körning

VARNING!(Fortsättning)
När funktionen ska inaktiveras
I följande situationer ska funktionen
inaktiveras eftersom den kan komma
att aktiveras även om ingen risk för
kollision föreligger.
• Försummelse att följa varningarna
ovan.
• Hjulupphängning som inte är Toyota
original (sänkt fjädring etc) har
monterats.
När du tvättar bilen
Spruta inte vatten eller ånga på
områden kring sensorn.
Sådant kan orsaka funktionsstörning i
sensorn.
• Spruta inte vatten direkt på
sensorerna om du tvättar bilen med
vatten under högt tryck eftersom det
kan orsaka en funktionsstörning i en
sensor.
• Rikta inte ånga för nära sensorerna
om du tvättar bilen med ånga,
eftersom det kan orsaka
funktionsstörning i en sensor.
Systemet kan användas när
• Startknappen är i tändningsläge.
• Toyota parkeringssensorfunktion är
aktiv.
• Körhastigheten är lägre än cirka
10 km/tim.
• Växelspaken är i annat läge än P.
Om “Clean Parking Assist Sensor”
visas på informationsdisplayen.
En sensor kan vara täckt med
vattendroppar, is, snö, smuts etc. Ta bort
vattendropparna, isen, snön, smutsen
etc från sensorn så att systemet återgår
till normal funktion.
På grund av att is bildas på en sensor vid
låg temperatur visas eventuellt ett
varningsmeddelande, eller sensorn kan
inte alltid detektera ett föremål.
Systemet återgår till normal funktion
när isen smälter.Om ett varningsmeddelande visas även
om sensorn är ren kan ett fel ha uppstått
i sensorn. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
Information om sensordetektering
• Sensorns detekteringsområden är
begränsade till områdena kring bilens
främre och bakre stötfångare.
• Följande situationer kan uppstå vid
användning.
– Beroende på föremålets form och
andra faktorer kan
detekteringsavståndet bli kortare,
eller detektering kan inte utföras.
– Detektering kan bli omöjlig om
statiska föremål kommer närmare
sensorn.
– Ett kort uppehåll uppstår mellan
detektering av statiskt föremål och
visning (varningssummer hörs)
Även vid låg körhastighet finns en
möjlighet att föremålet kommer
närmare än 30 cm innan displayen
visas och varningssummern hörs.
– Det kan vara svårt att höra
summertonen på grund av
ljudsystemets ljudvolym eller ljudet
från luftkonditioneringen.
– Det kan vara svårt att höra ljudet
från det här systemet på grund av
summertoner i andra system.
4.5 Använda körstödssystemen
224
