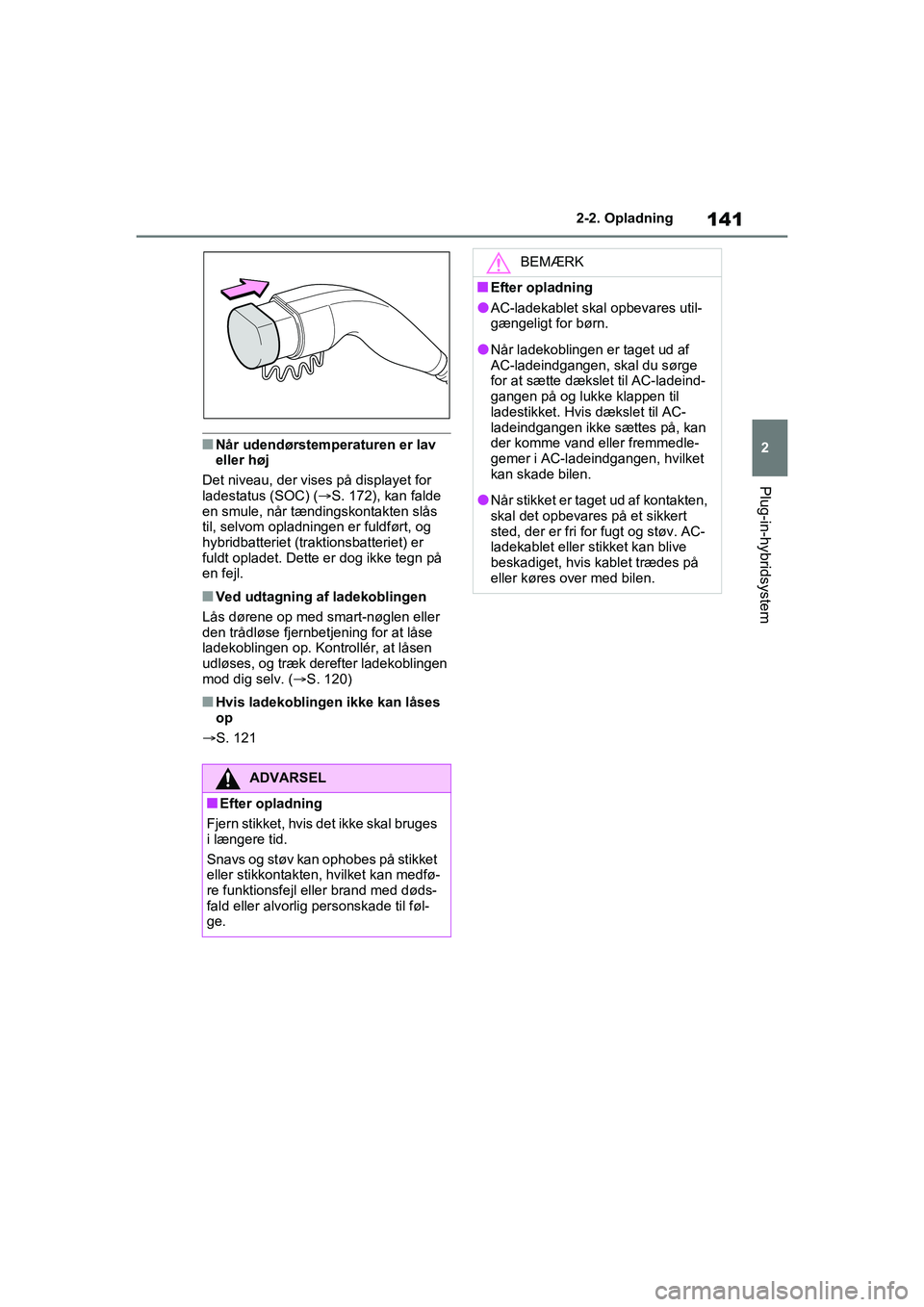

2-2. Opladning
Plug-in-hybridsystem
nNår udendørstemperaturen er lav
eller høj
Det niveau, der vises på displayet for
ladestatus (SOC) ( S. 172), kan falde
en smule, når tændingskontakten slås
til, selvom opladningen er fuldført, og
hybridbatteriet (traktionsbatteriet) er
fuldt opladet. Dette er dog ikke tegn på
en fejl.
nVed udtagning af ladekoblingen
Lås dørene op med smart-nøglen eller
den trådløse fjernbetjening for at låse
ladekoblingen op. Kontrollér, at låsen
udløses, og træk derefter ladekoblingen
mod dig selv. ( S. 120)
nHvis ladekoblingen ikke kan låses
op
S. 121
ADVARSEL
nEfter opladning
Fjern stikket, hvis det ikke skal bruges
i længere tid.
Snavs og støv kan ophobes på stikket
eller stikkontakten, hvilket kan medfø-
re funktionsfejl eller brand med døds-
fald eller alvorlig personskade til føl-
ge.
BEMÆRK
nEfter opladning
lAC-ladekablet skal opbevares util-
gængeligt for børn.
lNår ladekoblingen er taget ud af
AC-ladeindgangen, skal du sørge
for at sætte dækslet til AC-ladeind-
gangen på og lukke klappen til
ladestikket. Hvis dækslet til AC-
ladeindgangen ikke sættes på, kan
der komme vand eller fremmedle-
gemer i AC-ladeindgangen, hvilket
kan skade bilen.
lNår stikket er taget ud af kontakten,
skal det opbevares på et sikkert
sted, der er fri for fugt og støv. AC-
ladekablet eller stikket kan blive
beskadiget, hvis kablet trædes på
eller køres over med bilen.
OM42E06DK.book Page 141 Thursday, February 18, 2021 5:07 PM

1422-2. Opladning
nKalenderens indstillinger
Dato og klokkeslæt indstilles automatisk
via GPS. Hvis GPS-kali brering af uret er
slået fra i multimediesystemets indstillin-
ger, skal datoen dog indstilles på multi-
informationsdisplayet.
Hvis skærmen for indstilling af kalende-
ren vises, når du forsøger at registrere
en opladningsplan, skal du kontrollere,
at den korrekte dato er indstillet. Hvis
den er forkert, skal den rettes.
Hvis kalenderoplysningerne er forkerte,
fungerer opladningsplanfunktionen ikke
normalt.
Når opladningsplanen registreres,
kan følgende inds tillinger ændres.
nVælg ladefunktionen
Du kan vælge mellem følgende to
ladefunktioner.
"Start"
Opladningen begynder på det valgte
tidspunkt
*1 og afsluttes, når batteriet er
fuldt opladet.
*2
"Departure"
Begynder opladningen, så den er fær-
dig på det valgte tidspunkt.
*3, 4
Når denne indstilling vælges, kan den
airconditionafhængige funktion anven-
des.
*1: Opladningsplanfunktionen fungerer i samspil med uret på multi-informati-
onsdisplayet. Inds til uret korrekt
inden registrering af opladningspla-
nen.
*2: Der kan være en mindre fejl i timin- gen, når opladningen starter, på
grund af hybridbatteriets (traktions-
batteriets) ladestatus.
*3: Når systemet vurderer, at der ikke er tid til at fuldføre opladningen til det
valgte afgangstidspunkt, startes
opladningen. Kontrollér opladnings-
planerne.
*4: Hvis der sker pludselige forandringer i temperaturen eller i forhold relate-
ret til strømkilden under opladnin-
gen, kan det forekomme, at oplad-
ningen ikke stopper på nøjagtig det
tidspunkt, systemet har beregnet.
nGentagelse af indstilling
Den periodiske opladningsplan kan
indstilles ved at vælge den ønske-
de ugedag. (Hvis der ikke er valgt
nogen ugedage, udføres opladnin-
gen kun én gang).
nAirconditionafhængig indstil-
ling ("Climate Prep")
Når ladefunktionen er indstillet til
"Afgang", kan bilens airconditionsy-
stem ( S. 446) indstilles til auto-
matisk aktivering
* på det valgte
tidspunkt.
Brug af opladningsplan-
funktionen
Opladning kan foretages på det
ønskede tidspunkt ved at regi-
strere opladningsplanen. Du
kan også indstille opladnings-
planen efter dine personlige
præferencer, fx så opladningen
er fuldført til et bestemt afgangs-
tidspunkt eller på samme tids-
punkt på bestemte dage.
Indstillinger i
opladningsplanfunktionen
OM42E06DK.book Page 142 Thursday, February 18, 2021 5:07 PM

143
2
2-2. Opladning
Plug-in-hybridsystem
Når kabinetemperaturen justeres på
forhånd, er den behagelig for passage-
rerne, allerede når de stiger ind i bilen.
*: Den aktiveres ca. 20 minutter før det
valgte afgangstidspunkt.
nTil- og frakobling af "Charge
Now"
Hvis blot én opladningsplan er regi-
streret, foretages opladningen først
på det valgte tidspunkt, selvom AC-
ladekablet er koblet til bilen. Hvis
du vil begynde opladningen uden at
ændre indstillingen i opladningspla-
nen, skal du aktivere "Oplad nu" for
at annullere opladningsplanen mid-
lertidigt og aktivere opladning efter
tilslutning af ladekablet.
*
*: Hvis ladekoblingen tages ud under opladning, mens opladningsplanen er
registeret, og "Oplad nu" er tændt,
slukkes "Oplad nu".
nÆndring af "Næste begiven-
hed"
*1
Tidspunktet for den næste oplad-
ningsplan kan indstilles midlertidigt
uden at ændre den registrerede
indstilling for gentagen opladning.
*2
*1: "Næste begivenhed" er den næste opladningsplan, der udføres, af de
registrerede opladningsplaner.
Opladningsplanen udføres på basis
af "Næste begivenhed".
*2: Når "Næste begivenhed" ændres, til-sidesættes den aktuelle opladnings-
plan midlertidigt, og opladning fore-
tages først på det tidspunkt, der er
angivet i "Næste begivenhed".
(Eksempel: Hvis "Næste begiven-
hed" er indstillet til 2 dage senere, foretages opladning først på det tids-
punkt, der er angivet i "Næste begi-
venhed", selvom der er registreret
punkter på opladningsplanen).
Opladningsplanen kan registreres
på multi-informa
tionsdisplayet:
 S. 145
nOpladningsplan
lOpladningsplanen kan ikke indstilles
under kørsel.
lDer kan højst registreres 15 oplad-
ningsplaner.
nSådan sikres det, at opladningspla-
nen fungerer korrekt
Kontrollér følgende punkter.
lIndstil uret, så de t viser det rigtige
klokkeslæt ( S. 177)
lKontrollér, at kalenderen viser den rig-
tige dato (S. 184)
lKontrollér, at tænd ingskontakten er
slået fra
lTilslut AC-ladekablet, når opladnings-
planen er registreret
Starttidspunktet for opladningen er
baseret på opladningsplanen på det
tidspunkt, AC-ladekablet blev tilsluttet.
lNår AC-ladekablet er tilsluttet, skal det
kontrolleres, at ladeindikatoren på
ladestikket blinker ( S. 106)
Registrering af
opladningsplanen
OM42E06DK.book Page 143 Thursday, February 18, 2021 5:07 PM

145
2
2-2. Opladning
Plug-in-hybridsystem
Brug instrumentbetjeningsknapper-
ne til betjening af opladningspla-
nen.
Instrumentbetjeningsknapper
( S. 178)
Multi-informationsdisplay
nRegistrering af opladningspla-
nen
1 Tryk på instrumentbetjenings-
knappen eller for at væl-
ge .
2 Tryk på instrumentbetjenings-
knappen eller for at væl-
ge "Køretøjsindstillinger", og
hold inde.
3 Tryk på instrumentbetjenings-
knappen eller for at væl-
ge "Oplad.indst.", og tryk på .
Skærmen "Oplad.indst." vises.
4Tryk på instrumentbetjenings-
knappen eller for at væl-
ge "Opladningsplan", og tryk
derefter på .
Skærmen "Opladningsplan" vises.
5Tryk på instrumentbetjenings-
knappen eller for at væl-
ge "Scheduled Events", og tryk
på .
Skærmen "Planl. begiv." vises.
6Tryk på instrumentbetjenings-
knappen eller for at væl-
ge "+", og tryk derefter på .
Skærmen "Oplad.tilstand" vises.
7Tryk på instrumentbetjenings-
knappen eller for at væl-
ge det punkt, der skal ændres,
med markøren, og tryk på
eller for at ændre indstillin-
gen.
Indstil den ønskede ladefunktion og
starttidspunktet for opladningen (eller
afgang).
Når ladefunktionen er indstillet til
"Start", starter opladningen på det valg-
Indstillingsprocedure
A
B
OM42E06DK.book Page 145 Thursday, February 18, 2021 5:07 PM

1482-2. Opladning
3Tryk på instrumentbetjenings-
knappen eller for at væl-
ge det punkt, der skal anvendes.
Tryk på , og udfør den
påkrævede handling.
 "Edit"
De ønskede indstillinger kan ændres
som beskrevet fra trin 7 i proceduren
"Registrering af opladningsplanen".
(S. 145)
Tryk på for at gå tilbage til det forri-
ge skærmbillede.
"Delete"
Der vises en skærm, der bekræfter slet-
ningen.
Tryk på instrumentbetjeningsknappen
eller for at vælge "Ja", og tryk
derefter på for slette den valgte
opladningsplan.
Sletning annulleres ved at vælge "No" og trykke på .
Tryk på for at gå tilbage til det forri-
ge skærmbillede.
nSlå "Oplad nu" til
Indstillingen "Char ge Now" kan
ændres ved at udføre én af de to
nedenstående procedurer.
Betjening på skærmen "Oplad-
ningsplan"
1 Udfør trin 1 til 4 i "Registrering
af opladningsplanen"
(  S. 145), og åbn skærmen
"Opladningsplan".
2 Tryk på instrumentbetjenings-
knappen eller for at væl-
ge "Charge Now", og tryk på
.
Hver gang, der trykkes på , slås
"Oplad nu" til eller fra.
Betjening på skærmen "Lukke-
display"
*
*: Hvis "Lukkedisplay" ikke er indstillet
til "Opladningsplan" på skærmen
på multi-informationsdisplayet, vises
"Lukkedisplay" ikke. Hvis det er tilfæl-
det, skal du kontrollere indstillingerne
på multi-informationsdisplayet.
OM42E06DK.book Page 148 Thursday, February 18, 2021 5:07 PM

149
2
2-2. Opladning
Plug-in-hybridsystem
1
Slå tændingskontakten fra.
Skærmen "Lukkedispla y" vises på mul-
ti-informationsdisplayet. ( S. 150)
2Tryk på for at slå "Oplad nu"
til.
Hver gang, der trykkes på , slås
"Oplad nu" til eller fra.
Når indstillingerne er foretaget,
starter opladningen, når AC-lade-
kablet tilsluttes. ( S. 133)
nÆndring af "Næste begiven-
hed"
*
*: Når "Oplad nu" er slået til, eller "Til-
stand. Min profil" m.m. anvendes, kan
den registrerede "Næste begiven-
hed" ikke ændres.
1 Udfør trin 1 til 4 i "Registrering
af opladningsplanen"
(  S. 145), og åbn skærmen
"Opladningsplan".
2 Tryk på instrumentbetjenings-
knappen eller for at væl-
ge "Næste begivenhed", og tryk
derefter på .
Skærmen "Næste begivenhed" vises.
3Tryk på instrumentbetjenings-
knappen eller for at væl-
ge "Ja", og tryk derefter på .
Den bekræftende meddelelse vises på
skærmen.
Tryk på , for at åbne skærmen
"Oplad.tilstand".
Tryk på for at gå tilbage til det forri-
ge skærmbillede.
4De ønskede in dstillinger kan
ændres som beskrevet fra trin 7
i proceduren "Registrering af
opladningsplanen". ( S. 145)
Tryk på for at gå tilbage til det forri-
ge skærmbillede.
nNår indstilling af opladningsplan
annulleres
Når bilen er i følgende tilstande, annulle-
res indstilling af opladningsplan.
lTændingskontakten betjenes, før ind-
stillingerne er bekræftet
lNår bilen begynder at køre
lDer vises et display med højere priori-
tet end displayet til indstilling af oplad-
ningsplan
OM42E06DK.book Page 149 Thursday, February 18, 2021 5:07 PM

1502-2. Opladning
n"Næste begivenhed"
Når opladning er fuldført, ændres den
"Næste begivenhed", som vises på mul-
ti-informationsdisplayet, ikke, før AC-
ladekablet fjernes, heller ikke efter
opladning er udført efter planen i
"Næste begivenhed".
nGå tilbage til den oprindelige ind-
stilling efter ændring af indstillin-
gen i "Næste begivenhed"
Ved at slå indstillingen i "Oplad nu" til og
fra kan indstillingen i "Næste begiven-
hed" stilles tilbage til den oprindelige
indstilling.
nNår "Næste begivenhed" ændres
under opladning
lNår ladefunktionen "Departure" er
valgt, kan den igangværende oplad-
ning afbrydes eller fortsættes afhæn-
gig af den resterende tid, til opladnin-
gen er fuldført.
lNår ladefunktionen "Start" er valgt,
afbrydes den igangværende oplad-
ning, og den næste opladning starter
på det valgte tidspunkt.
nNår tændingskontakten er slået fra
Du kan kontrollere den næste oplad-
ningsplan ("Næste begivenhed") på
skærmen "Lukkedisplay"
*, når "Lukke-
display" er indstillet til "Opladningsplan"
på skærmen på multi-informations-
displayet, og tændingskontakten er slået
fra.
*: Skærmen "Lukkedisplay" vises mulig-
vis ikke under opladning.
ADVARSEL
nForsigtighedsregler under ind-
stilling
Når indstilling foretages, mens hybrid-
systemet kører, skal du sørge for, at
bilen er parkeret et sted med god ven-
tilation. I et lukket område, fx en gara-
ge, kan udstødningsgasserne, herun-
der skadelig kulilte (CO), samle sig og
trænge ind i bilen. Dette kan medføre
død eller udgøre en alvorlig sund-
hedsrisiko.
BEMÆRK
nUnder indstilling
Under indstilling med hybridsystemet
standset skal du passe på, at 12-
voltsbatteriet ikke aflades.
OM42E06DK.book Page 150 Thursday, February 18, 2021 5:07 PM

151
2
2-2. Opladning
Plug-in-hybridsystem
1
Kobl AC-ladekablet til bilen, og
start opladningen
2 Slå tændingskontakten til under
opladning
Indstillingsskærmen for "Tilstand. Min
profil" vises automatisk på multi-infor-
mationsdisplayet.
3Tryk på instrumentbetjenings-
knappen eller , vælg "Ja",
og tryk derefter på .
"Tilstand. Min profil" starter, og syste-
mer som airconditionsystemet og
audiosystemet kan bruges i bilen.
Når du ikke bruger "Tilstand. Min profil",
skal du vælge "Nej" og trykke på .
"Tilstand. Min profil" stoppes ved at
slå tændingskontakten fra. Når "Tilstand. Min profil" starter,
vises skærmen for hybridbatteriets
(traktionsbatteriets) opladningssta-
tus automatisk på multi-informati-
onsdisplayet. Den omtrentlige
effektbalance (balancen mellem
strømforsyning og strømforbrug)
under brug af "Tilstand. Min profil"
kan ses på pilenes farve og størrel-
se.
Afladningsstatus
Opladningsstatus
Når strømforsyningen fra AC-ladekab-
let er større end bilens strømforbrug,
bliver størst. Når strømforbruget er
større end strømforsyningen, bliver
størst.
Når strømforsyningen og strømforbru-
get er i balance (når effektbalancen
vurderes at være nul), vises og
med samme størrelse.
Brug af "Tilstand. Min
profil"
Når AC-ladekablet er koblet til
bilen, kan elektriske kompo-
nenter som fx airconditionsy-
stemet eller audiosystemet
bruges med den eksterne
strømkilde.
Sådan starter du "Tilstand.
Min profil"
Vis oplysninger om
effektbalance under brug af
"Tilstand. Min profil"
A
B
B
A
AB
OM42E06DK.book Page 151 Thursday, February 18, 2021 5:07 PM
