3-1. Instrumentgruppe
Bilens statusoplysninger og indikatorer
Vejledende driftsområde
Der vises en zone med blåt under Eco-
området. Den kan bruges som vejle-
dende driftsområde ved brug af spee-
deren afhængig af kørselsforholdene,
f.eks. ved start og under kørsel.
Displayet med vejledningen til miljørig-
tig brug af speeder skifter efter kørsels-
status, f.eks. ved start og under kørsel.
Det er nemmere at køre miljøvenligt,
når der køres efter di
splayet, som viser
betjeningen af speederen, så kørslen
holdes inden for det vejledende drifts-
område.
"Eco-score"
Kørselsstatus for følgende 3 situati-
oner vurderes på 5 niveauer: Jævn
acceleration ved start ("Start"), kør-
sel uden pludselig acceleration
("Norm. kør.") og jævn standsning
("Stop"). Hver gang, bilen standses,
vises en score ud af en perfekt sco-
re på 100 point.
Score
"Start"
"Norm. kør."
"Stop"
3 situationer vises med hvert ikon
under kørsel.
Sådan læses displayet:
Efter start vises displayet med "Eco-
score" først, når bilens hastighed er ca.
20 km/t eller højere.
"Eco-score" nulstilles, hver gang bilen
starter, for at starte en ny vurdering.
Når hybridsystemet st opper, vises den
aktuelle samlede score.
*
*
: Scoren vises kun, når "Eco-score" er valgt under "Lukkedisplay".
(S. 184)
nEV-forhold/EV-køreforhold
Forløbet tid efter start
Viser, hvor lang tid der er gået, siden
hybridsystemet blev startet.
*
EV-køreforhold efter start
Viser batterikørsel i procent, efter
hybridsystemet blev startet.
*
*
: Det nulstilles, hver gang hybridsyste- met stopper.
D
A
B
C
D
ScoreBjælkedisplay
Ikke vur-
deret
Lav
Høj
A
B
OM42E06DK.book Page 181 Thursday, February 18, 2021 5:07 PM

1823-1. Instrumentgruppe
nStrømforbrug
Når enheden er indstillet til "km/h":
Strømforbruget er strømforbrugshastig-
heden under batterikørsel og svarer til
brændstofforbruget for benzinbiler. For
denne bil vises st røm forbrugt pr.
100 km ("kWh/100 km") som strømfor-
brug på hver enkelt skærm.
Når enheden er indstillet til "MPH" (hvis
monteret):
Strømforbruget er strømforbrugshastig-
heden under batterikørsel og svarer til
brændstofforbruget for benzinbiler. For
denne bil vises den kørte distance pr
KWh forbrugt strøm ("miles/kWh") som
strømforbrug på hver enkelt skærm.
nMulig distance med batterikørsel
lNår airconditionsystem et er i drift,
vises ud for den mulige distance
med batterikørsel, og den mulige
distance med batterikørsel med air-
conditionsysteme t tændt vises.
lDen mulige distance med batterikør-
sel kan blive kortere, selvom der ikke
køres, på grund af systemets strøm-
forbrug.
lDer findes flere oplysninger i "Mulig
distance med batterikørsel" ( S. 101)
nMulig distance før tom tank
lDenne distance er beregnet ud fra dit
gennemsnitlige brændstofforbrug. Det
betyder, at den faktiske distance, der
kan tilbagelægges, kan afvige fra den
viste.
lHvis du kun fylder en lille smule
brændstof på tanken, er det ikke sik-
kert, at displayet opdateres. Slå tæn-
dingskontakten fra ved optankning.
Hvis der fyldes brændstof på tanken,
uden at tændingskontakten slås fra,
opdateres displayet muligvis ikke.
lNår "Tank op" vises, er der kun en lille
mængde brændstof i tanken, og den
afstand, der kan køres med den reste-
rende brændstofmængde, kan ikke
beregnes.
Tank straks bilen op.
nVejledning til miljørigtig brug af
speeder/"Eco-score" aktiveres
ikke, når
Vejledning til miljørigtig brug af spee-
der/"Eco-score" aktive res ikke i følgen-
de situationer:
lNår hybridsystemindikatoren ikke er
aktiveret.
lBilen køres med brug af den dynami-
ske fartpilot med radar og fuldt hastig-
hedsområde.
nVisning af oplysninger om
systemet til sikker og let kør-
sel
Vælg for at vise driftsstatus for føl-
gende systemer:
 LTA (vejbaneregistrering)
*
(  S. 358)
 Dynamisk fartpilot med radar og
fuldt hastighedsområde
*
(  S. 371)
 Fartpilot
* ( S. 382)
 Fartbegrænser
* ( S. 385)
*: Hvis monteret
nVisning i relation til navigati-
onssystem (hvis monteret)
Vælg dette for at få vist følgende
informationer for navigationssyste-
met.
 Rutevejledning
 Kompasvisning
Visning af oplysninger om
systemet til sikker og let
kørsel
OM42E06DK.book Page 182 Thursday, February 18, 2021 5:07 PM

183
3
3-1. Instrumentgruppe
Bilens statusoplysninger og indikatorer
Vælg dette for at muliggøre valg af
en lydkilde eller et nummer på dis-
playet.
nKøreinformation
2 punkter, der vælges via indstillin-
gen "Køreinfopunkter" (gennem-
snitshastighed, afstand og total tid)
kan vises vertikalt.
De viste oplysninger ændres efter
indstillingen af "Køreinfotype"
(siden systemet blev startet eller
mellem nulstillinger). ( S. 184)
De viste oplysninger skal kun
betragtes som referenceoplysning.
Følgende punkter vises.
 "Denne tur"
• "Gennemsnitsfart": Viser bilens gen-
nemsnitlige hastighed siden start af
hybridsystemet
*
• "Afstand": Viser den kørte afstand
siden start af hybridsystemet*
• "Tid i alt": Viser den kørte tid siden
start af hybridsystemet*
*
: Disse punkter nulstilles, hver gang hybridsystemet stopper.
 "I alt"
• "Gennemsnitsfart": Viser den gen-
nemsnitlige hastighed siden sidste
nulstilling af displayet
*
• "Afstand": Viser den kørte afstand
siden sidste nulstilling af displayet*
• "Tid i alt": Viser den tid, der er gået siden sidste nulstilling af displayet* *
: Nulstil ved at vise det ønskede punkt
holde kontakten inde.
nEnergiskærm
 S. 193
nDæktryk
 S. 503
nDisplay for AWD-system
Visning af forhjulenes retning
Viser betjeningsmængden og rattets
retning via ændring af forhjulene på dis-
playet.
Visning af momentfordeling
Viser kørselsstatus for hvert enkelt hjul
i 6 trin fra 0 til 5.
Visning af G-kraft*
Ændrer graden og retningen for den G-
kraft, bilen udsættes for, via ændringer i
positionen af bolden på skærmen.
Bane for maksimal G-kraft*
Dette punkt hænger sammen med vis-
ningen af G-kraft og banen for den
seneste bevægelse af bolden vises.
Hold inde for at nulstille registrerin-
gen.
Visning af hjulspin
Når et hjul spinner, skifter ikonet for hju-
let på skærmen farve og blinker.
Display knyttet til
audiosystem
Visning af bilinformation
A
B
C
D
E
OM42E06DK.book Page 183 Thursday, February 18, 2021 5:07 PM

1843-1. Instrumentgruppe
*: Dette punkt vises kun, når kørefunkti-
onen er indstillet til sportsfunktion.
Bilindstillingerne og det indhold, der
vises på skærmen, kan ændres via
instrumentbetjeningsknapperne.
nIndstillingsprocedure
1 Tryk på instrumentbetjenings-
knappen eller , og vælg
.
2 Tryk på instrumentbetjenings-
knappen eller , og vælg
det ønskede punkt.
• Hvis funktionen slås til eller fra, eller lydstyrken osv. ændres på
indstillingsskærmen, ændres
indstillingen, hver gang der tryk-
kes på .
• For funktioner, hvor driftsindhold, displayindhold osv. kan vælges,
vises indstillingsskærmen ved at
holde inde. Når indstillings-
skærmen vises, skal du vælge
den indstilling el ler den ønskede
værdi (tid osv.) ved hjælp af .
3 Når indstillingerne er ændret,
skal du trykke på instrumentbe-
tjeningsknappen .
n LTA (vejbaneregistrering)
(hvis monteret) ( S. 358)
Vælg for at indstille følgende funkti-
oner.
 "Hold bane"
Vælg for at aktivere/deaktivere funktio-
nen for centrering på vejbanen.
"Styreassistent"
Vælg for at aktivere/deaktivere sty-
ringsassistancen.
"Advarsel"
Vælges for at skifte meddelelsesmeto-
de for advarsel om vejbaneskift.
"Følsomhed"
Vælg for at indstille alarmfølsomheden
for vejbaneskift.
"Slingreadv."
Vælg for at aktivere/deaktivere
slingreadvarsel.
"Sling. føls."
Vælg for at aktivere/deaktivere følsom-
heden for slingreadvarsel.
n PCS (pre-collision-
system) (hvis monteret)
(  S. 351)
Vælg for at indstille følgende funkti-
oner.
 PCS til/fra
Vælg for at aktivere/deaktivere pre-col-
lision-systemet.
"Følsomhed"
Vælg for at ændre timingen af pre-colli-
sion-advarsler.
n BSM (overvågning af
blinde vinkler) (hvis monteret)
(  S. 387)
Vælg for at indstille følgende funkti-
oner.
 BSM (overvågning af blinde vink-
ler) til/fra
Vælg for at aktivere/deaktivere BSM-
systemet.
Indstillingsskærm
OM42E06DK.book Page 184 Thursday, February 18, 2021 5:07 PM

185
3
3-1. Instrumentgruppe
Bilens statusoplysninger og indikatorer

"Brightness"
Vælg for at ændre lysstyrken på side-
spejlenes blinklys. ( S. 387)
"Følsomhed"
Vælg for at ændre alarmtimingen for et
modkørende køretøj.
n (Toyota-parkerings-
hjælpsensor) (hvis monteret)
(  S. 407)
Vælg for at indstille følgende funkti-
oner.
 Toyota-parkering shjælpsensor
til/fra
Vælg for at aktivere/deaktivere Toyota-
parkeringshjælpsensoren.
 "Lydstyrke"
Vælg for at indstille lydstyrken på den
summer, der lyder, når Toyota-parke-
ringshjælpsensoren anvendes.
nRCTA (advarsel om krydsen-
de trafik bag bilen) (hvis mon-
teret) ( S. 387)
 RCTA (advarsel om krydsende
trafik bag bilen) til/fra
Vælg for at aktivere/deaktivere RCTA-
systemet.
"Lydstyrke"
Vælg for at ændre RCTA-summerens
lydstyrke.
n PKSB (parkeringsbrem-
seassistent) (hvis monteret)
(  S. 414)
Vælg for at aktivere/deaktivere
funktionen parkeringsbremseassi-
stent.
n"HUD TIL/FRA"
(hvis monteret) ( S. 189)
 Slår forrudedisplayet til/fra
Vælg at aktivere/deaktivere forrudedis-
playet.
"HUD-lysstyrke/position"
Vælg for at justere forrudedisplayets
lysstyrke eller lo drette position.
"HUD-kørehjælp"
Vælg for skifte de emner, der vises på
forrudedisplayet.
"HUD-rotation"
Vælg for at justere forrudedisplayets
vinkel.
n RSA (oplysninger på
færdselstavler) (hvis monte-
ret) ( S. 367)
Vælg for at indstille følgende funkti-
oner.
 Oplysninger på færdselstavler
til/fra
Vælg for at aktivere/deaktivere RSA-
systemet.
"Beskedmetode"
Vælg for at ændre de enkelte besked-
metoder, som bruges til at informere
føreren, når systemet registrerer for høj
hastighed, overhaling forbudt og ind-
kørsel forbudt.
"Beskedniveau"
Vælg for at ændre de enkelte besked-
niveauer, som bruges til at informere
føreren, når systemet registrerer en
færdselstavle med hastighedsbe-
grænsning.
OM42E06DK.book Page 185 Thursday, February 18, 2021 5:07 PM

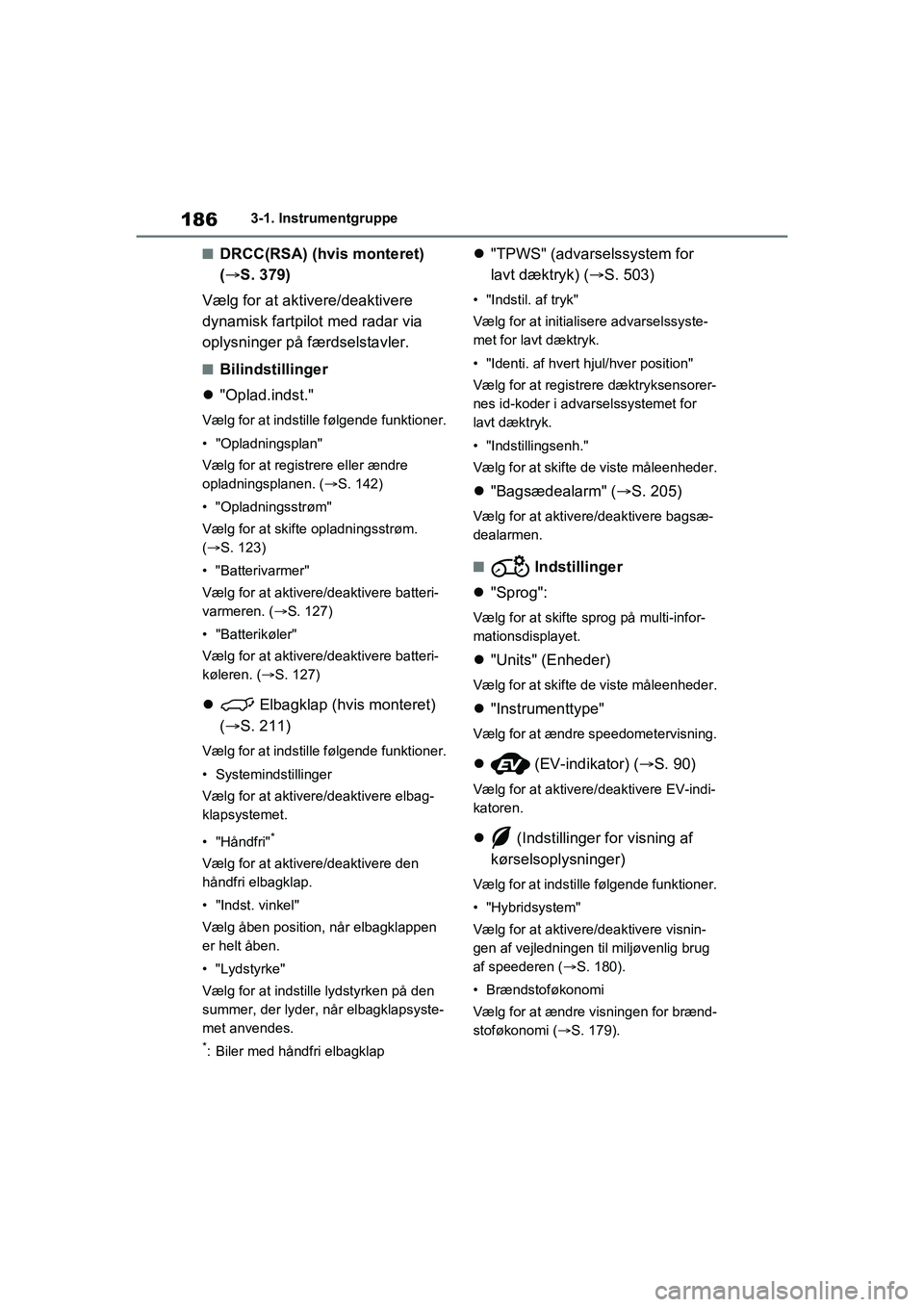

1863-1. Instrumentgruppe
nDRCC(RSA) (hvis monteret)
( S. 379)
Vælg for at aktivere/deaktivere
dynamisk fartpilot med radar via
oplysninger på færdselstavler.
nBilindstillinger
 "Oplad.indst."
Vælg for at indstille følgende funktioner.
• "Opladningsplan"
Vælg for at registrere eller ændre
opladningsplanen. ( S. 142)
• "Opladningsstrøm"
Vælg for at skifte opladningsstrøm.
(S. 123)
• "Batterivarmer"
Vælg for at aktivere/deaktivere batteri-
varmeren. ( S. 127)
• "Batterikøler"
Vælg for at aktivere/deaktivere batteri-
køleren. ( S. 127)
 Elbagklap (hvis monteret)
(  S. 211)
Vælg for at indstille følgende funktioner.
• Systemindstillinger
Vælg for at aktivere/deaktivere elbag-
klapsystemet.
• "Håndfri"
*
Vælg for at aktivere/deaktivere den
håndfri elbagklap.
• "Indst. vinkel"
Vælg åben position, når elbagklappen
er helt åben.
• "Lydstyrke"
Vælg for at indstille lydstyrken på den
summer, der lyder, når elbagklapsyste-
met anvendes.
*: Biler med håndfri elbagklap
 "TPWS" (advarselssystem for
lavt dæktryk) ( S. 503)
• "Indstil. af tryk"
Vælg for at initia lisere advarselssyste-
met for lavt dæktryk.
• "Identi. af hvert hjul/hver position"
Vælg for at registrere dæktryksensorer-
nes id-koder i advarselssystemet for
lavt dæktryk.
• "Indstillingsenh."
Vælg for at skifte de viste måleenheder.
 "Bagsædealarm" ( S. 205)
Vælg for at aktivere/deaktivere bagsæ-
dealarmen.
n Indstillinger
 "Sprog":
Vælg for at skifte sprog på multi-infor-
mationsdisplayet.
"Units" (Enheder)
Vælg for at skifte de viste måleenheder.
"Instrumenttype"
Vælg for at ændre speedometervisning.
 (EV-indikator) ( S. 90)
Vælg for at aktivere/deaktivere EV-indi-
katoren.
 (Indstillinger for visning af
kørselsoplysninger)
Vælg for at indstille følgende funktioner.
• "Hybridsystem"
Vælg for at aktivere/deaktivere visnin-
gen af vejledningen til miljøvenlig brug
af speederen ( S. 180).
• Brændstoføkonomi
Vælg for at ændre visningen for brænd-
stoføkonomi ( S. 179).
OM42E06DK.book Page 186 Thursday, February 18, 2021 5:07 PM

187
3
3-1. Instrumentgruppe
Bilens statusoplysninger og indikatorer
• "Strømforbrug"
Vælg for at ændre visningen for strøm-
forbrug (
S. 179).
 (Audioindstillinger)
Vælg for at aktivere/deaktivere skær-
men .
 (Indstillinger for visning af
bilinformation)
• "Displayindhold"
Vælg for at indstille følgende funktioner.
Energimonitor
Vælg for at aktivere/deaktivere energi-
monitoren ( S. 193).
AWD:
Vælg for at aktivere/deaktivere visnin-
gen af AWD-systemet ( S. 183).
•"Køreinfotype"
Vælg for at skifte visning af kørselsop-
lysningstype mellem tur og total.
(S. 183).
• "Køreinfopunkter"
Vælg for at indstille punkterne på øver-
ste og nederste side af skærmen med
kørselsoplysninger fra tre punkter, gen-
nemsnitshastighed, afstand og total tid.
 "Lukkedisplay"
Vælg for at indstille de emner, der
vises, når tændingsko ntakten slås fra.
"Pop up-skærm" (hvis monteret)
Vælg for at aktivere/deaktivere følgen-
de pop-up-display, som kan blive vist i
nogle situationer.
• Visning af vejledning i vejkryds i
systemet koblet ti l navigationssyste-
met (hvis monteret)
• Visning af indgående opkald i det håndfrie telefonsystem (hvis monte-
ret) • Betjening af audio
• Betjening af lydstyrke
• Stemmestyring (hvis monteret)

"Kalender"
Vælg for at indstille kalenderen.
Kan kun indstilles, hvis GPS-kalibrering
af uret er slået fra i multimediesyste-
mets indstillinger.
"MID OFF"
Der vises et blankt skærmbillede
"Std. indstil."
Vælg dette for at nulstille visnings-
indstillingerne for instrumenterne.
nAfbrydelse af indstillingsdisplayet
lI følgende situationer kan betjening af
indstillingsvisningerne være midlerti-
digt afbrudt.
• Når der vises en advarselsmeddelelse
på multi-informationsdisplayet
• Når bilen begynder at køre
lIndstillinger for funktioner, som ikke
findes i bilen, vises ikke.
lNår en funktion er slået fra, kan de
indstillinger, som hører til denne funk-
tion, ikke vælges.
ADVARSEL
nSikkerhedsforanstaltninger ved
opsætning af displayet
Da hybridsystemet skal være i gang
under opsætningen af displayet, skal
du sørge for, at bilen er parkeret et
sted med god ventilation. I et lukket
område, fx en garage, kan udstød-
ningsgasserne, herunder skadelig
kulilte (CO), samle sig og trænge ind i
bilen. Dette kan medføre død eller
udgøre en alvorlig sundhedsrisiko.
OM42E06DK.book Page 187 Thursday, February 18, 2021 5:07 PM

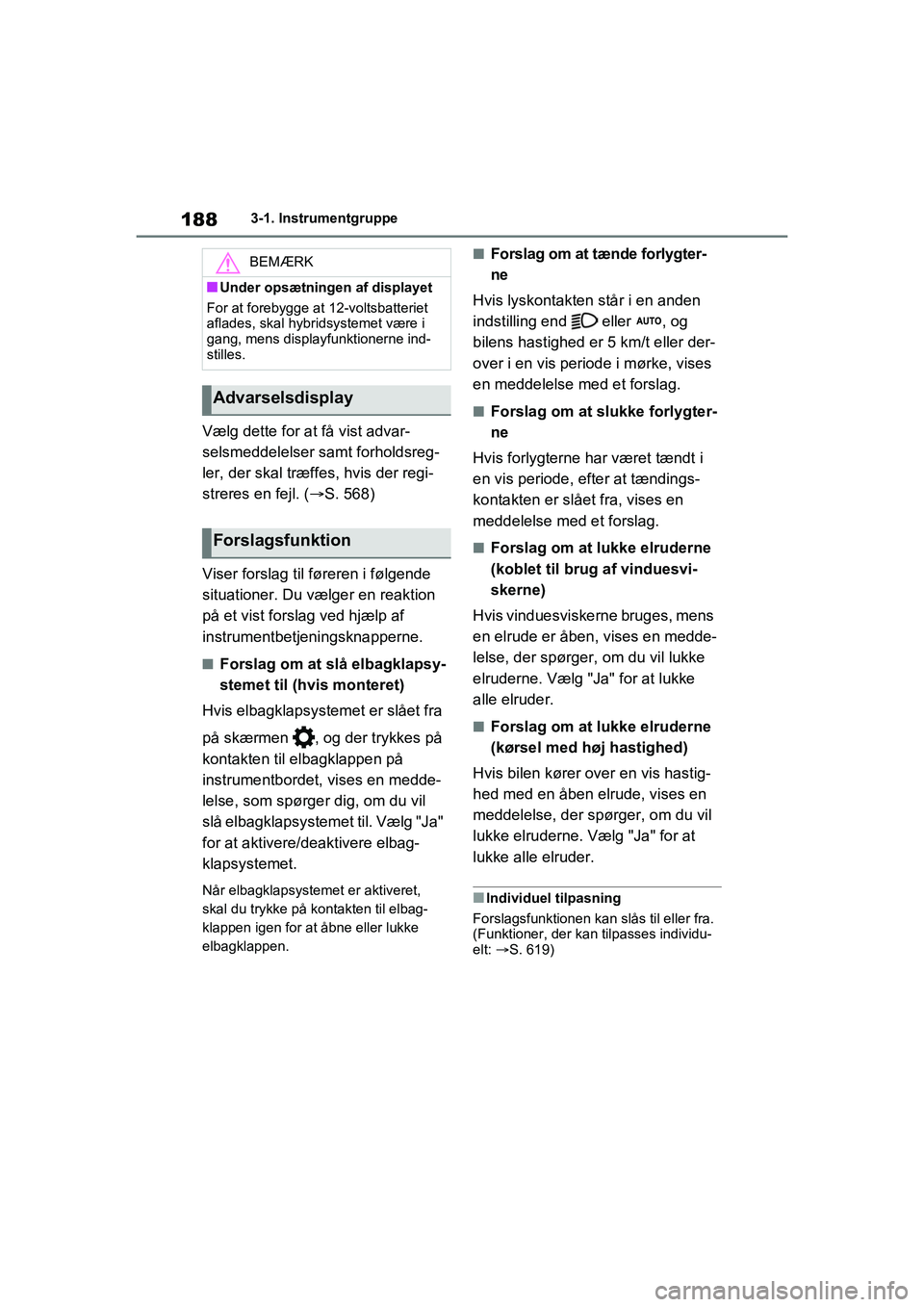

1883-1. Instrumentgruppe
Vælg dette for at få vist advar-
selsmeddelelser samt forholdsreg-
ler, der skal træffes, hvis der regi-
streres en fejl. (S. 568)
Viser forslag til føreren i følgende
situationer. Du vælger en reaktion
på et vist forslag ved hjælp af
instrumentbetjeningsknapperne.
nForslag om at slå elbagklapsy-
stemet til (hvis monteret)
Hvis elbagklapsystemet er slået fra
på skærmen , og der trykkes på
kontakten til elbagklappen på
instrumentbordet, vises en medde-
lelse, som spørger dig, om du vil
slå elbagklapsystemet til. Vælg "Ja"
for at aktivere/deaktivere elbag-
klapsystemet.
Når elbagklapsystemet er aktiveret,
skal du trykke på kontakten til elbag-
klappen igen for at åbne eller lukke
elbagklappen.
nForslag om at tænde forlygter-
ne
Hvis lyskontakten står i en anden
indstilling end eller , og
bilens hastighed er 5 km/t eller der-
over i en vis periode i mørke, vises
en meddelelse med et forslag.
nForslag om at slukke forlygter-
ne
Hvis forlygterne har været tændt i
en vis periode, efter at tændings-
kontakten er slået fra, vises en
meddelelse med et forslag.
nForslag om at lukke elruderne
(koblet til brug af vinduesvi-
skerne)
Hvis vinduesviskerne bruges, mens
en elrude er åben, vises en medde-
lelse, der spørger, om du vil lukke
elruderne. Vælg "Ja" for at lukke
alle elruder.
nForslag om at lukke elruderne
(kørsel med høj hastighed)
Hvis bilen kører over en vis hastig-
hed med en åben elrude, vises en
meddelelse, der spørger, om du vil
lukke elruderne. Vælg "Ja" for at
lukke alle elruder.
nIndividuel tilpasning
Forslagsfunktionen kan slås til eller fra.
(Funktioner, der kan tilpasses individu-
elt: S. 619)
BEMÆRK
nUnder opsætningen af displayet
For at forebygge at 12-voltsbatteriet
aflades, skal hybridsystemet være i
gang, mens displayfunktionerne ind-
stilles.
Advarselsdisplay
Forslagsfunktion
OM42E06DK.book Page 188 Thursday, February 18, 2021 5:07 PM
