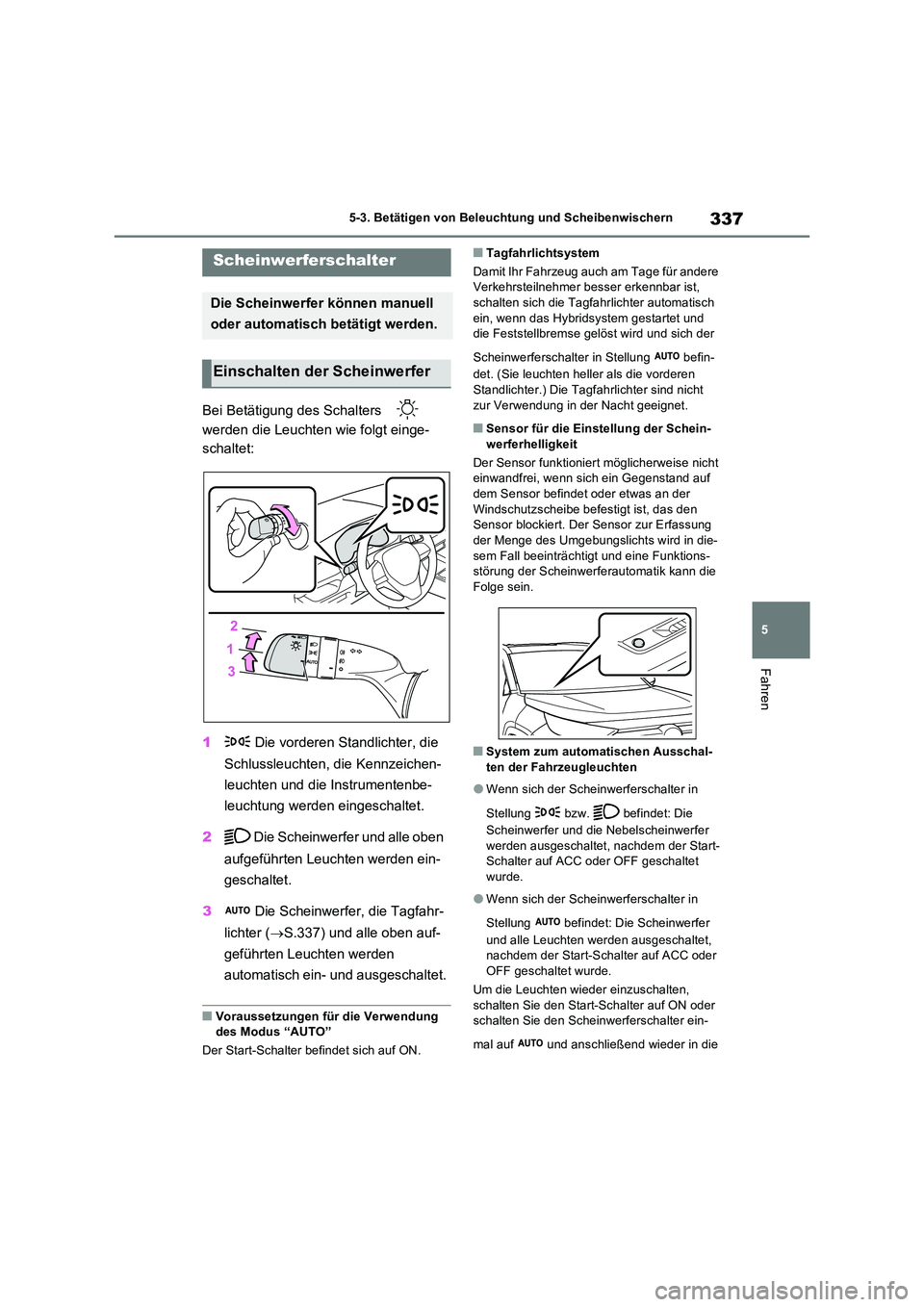

5-3. Betätigen von Beleuchtung und Scheibenwischern
Fahren
5-3.Betätige n v on Bele uchtung und Sc heibenwisch ern
Bei Betätigung des Schalters
werden die Leuchten wie folgt einge-
schaltet:
1 Die vorderen Standlichter, die
Schlussleuchten, die Kennzeichen-
leuchten und die Instrumentenbe-
leuchtung werden eingeschaltet.
2 Die Scheinwerfer und alle oben
aufgeführten Leuchten werden ein-
geschaltet.
3 Die Scheinwerfer, die Tagfahr-
lichter ( S.337) und alle oben auf-
geführten Leuchten werden
automatisch ein- und ausgeschaltet.
QVoraussetzungen für die Verwendung des Modus “AUTO”
Der Start-Schalter befindet sich auf ON.
QTagfahrlichtsystem
Damit Ihr Fahrzeug auch am Tage für andere Verkehrsteilnehmer besser erkennbar ist, schalten sich die Tagfahrlichter automatisch
ein, wenn das Hybridsystem gestartet und die Feststellbremse gelöst wird und sich der
Scheinwerferschalter in Stellung befin-
det. (Sie leuchten heller als die vorderen Standlichter.) Die Tagfahrlichter sind nicht
zur Verwendung in der Nacht geeignet.
QSensor für die Einstellung der Schein- werferhelligkeit
Der Sensor funktionier t möglicherweise nicht einwandfrei, wenn sich ein Gegenstand auf
dem Sensor befindet oder etwas an der Windschutzscheibe befestigt ist, das den Sensor blockiert. Der Sensor zur Erfassung
der Menge des Umgebungslichts wird in die- sem Fall beeinträchtigt und eine Funktions-störung der Scheinwerfe rautomatik kann die
Folge sein.
QSystem zum automatischen Ausschal- ten der Fahrzeugleuchten
OWenn sich der Scheinwerferschalter in
Stellung bzw. befindet: Die
Scheinwerfer und die Nebelscheinwerfer werden ausgeschaltet, nachdem der Start-Schalter auf ACC oder OFF geschaltet
wurde.
OWenn sich der Scheinwerferschalter in
Stellung befindet: Die Scheinwerfer
und alle Leuchten werden ausgeschaltet, nachdem der Start-Schalter auf ACC oder OFF geschaltet wurde.
Um die Leuchten wieder einzuschalten,
schalten Sie den Start-Schalter auf ON oder schalten Sie den Scheinwerferschalter ein-
mal auf und anschließend wieder in die
Scheinwerferschalter
Die Scheinwerfer können manuell
oder automatisch betätigt werden.
Einschalten der Scheinwerfer

4465-5. Verwenden der Fahrunterstützungssysteme

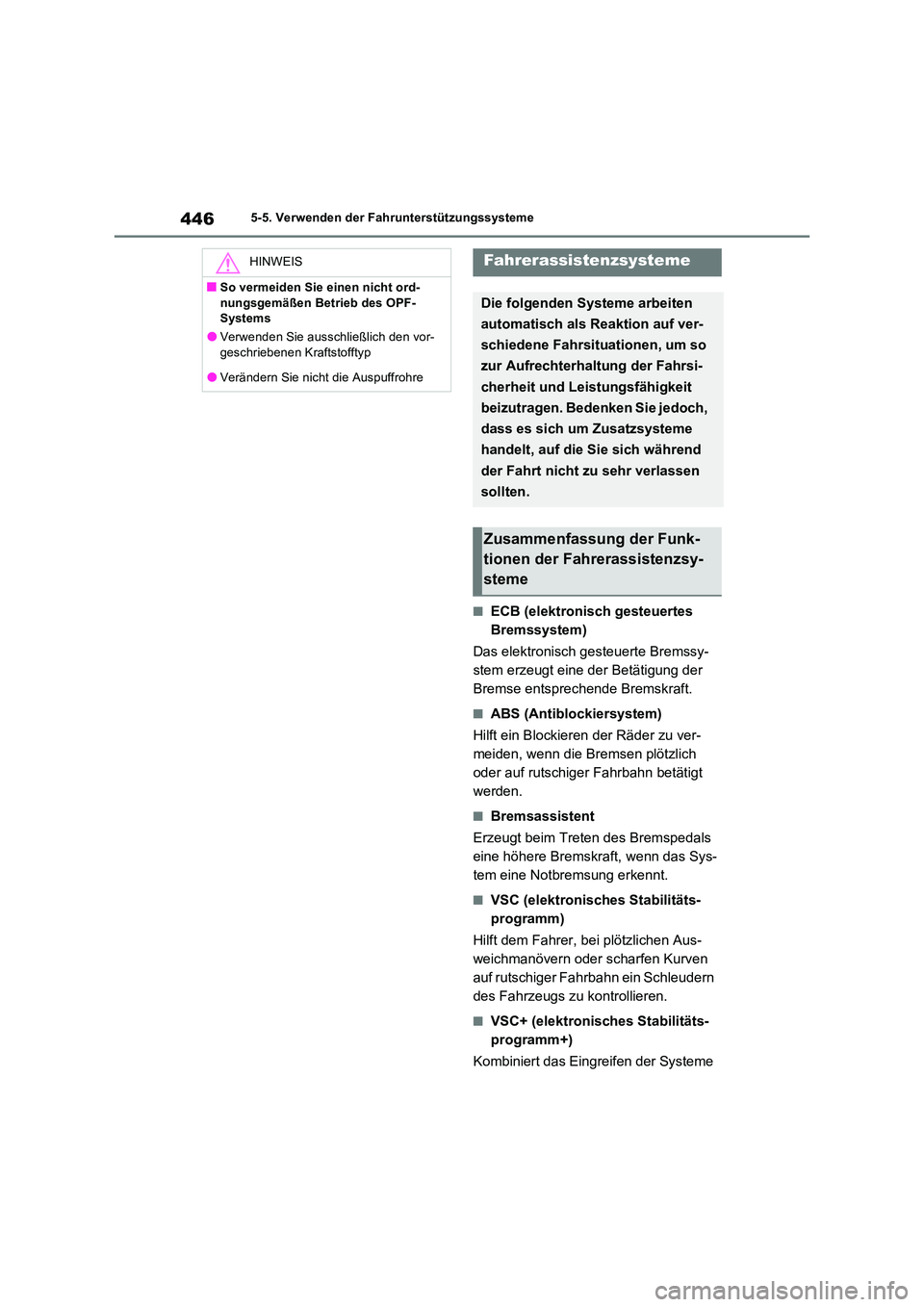

QECB (elektronisch gesteuertes
Bremssystem)
Das elektronisch gesteuerte Bremssy-
stem erzeugt eine der Betätigung der
Bremse entsprechende Bremskraft.
QABS (Antiblockiersystem)
Hilft ein Blockieren der Räder zu ver-
meiden, wenn die Bremsen plötzlich
oder auf rutschiger Fahrbahn betätigt
werden.
QBremsassistent
Erzeugt beim Treten des Bremspedals
eine höhere Bremskraft, wenn das Sys-
tem eine Notbremsung erkennt.
QVSC (elektronisches Stabilitäts-
programm)
Hilft dem Fahrer, bei plötzlichen Aus-
weichmanövern oder scharfen Kurven
auf rutschiger Fahrbahn ein Schleudern
des Fahrzeugs zu kontrollieren.
QVSC+ (elektronisches Stabilitäts-
programm+)
Kombiniert das Eingreifen der Systeme
HINWEIS
QSo vermeiden Sie einen nicht ord-
nungsgemäßen Betrieb des OPF- Systems
OVerwenden Sie ausschließlich den vor-geschriebenen Kraftstofftyp
OVerändern Sie nicht die Auspuffrohre
Fahrerassistenzsysteme
Die folgenden Systeme arbeiten
automatisch als Reaktion auf ver-
schiedene Fahrsituationen, um so
zur Aufrechterhaltung der Fahrsi-
cherheit und Leistungsfähigkeit
beizutragen. Bedenken Sie jedoch,
dass es sich um Zusatzsysteme
handelt, auf die Sie sich während
der Fahrt nicht zu sehr verlassen
sollten.
Zusammenfassung der Funk-
tionen der Fahrerassistenzsy-
steme

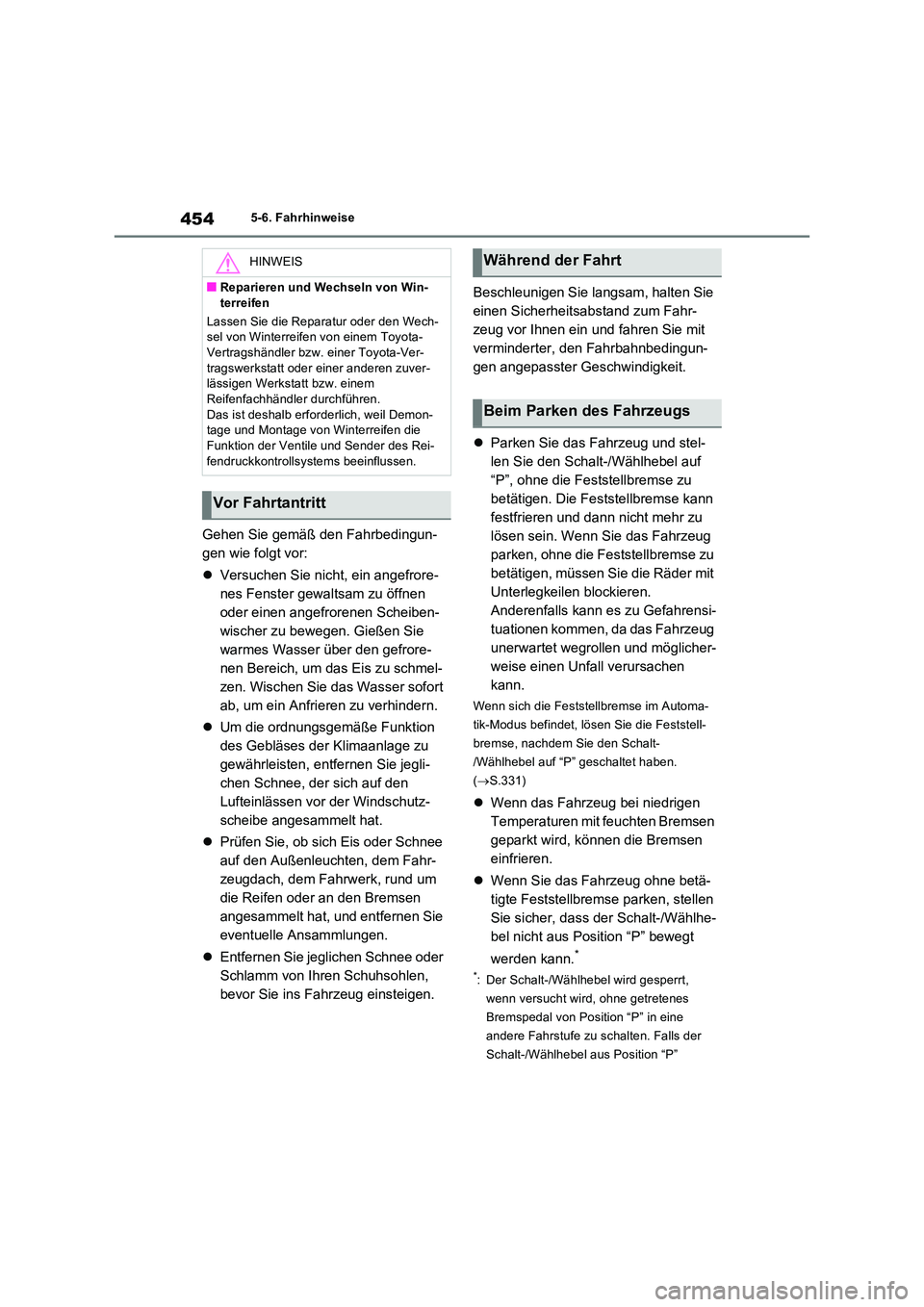

4545-6. Fahrhinweise
Gehen Sie gemäß den Fahrbedingun-
gen wie folgt vor:
 Versuchen Sie nicht, ein angefrore-
nes Fenster gewaltsam zu öffnen
oder einen angefrorenen Scheiben-
wischer zu bewegen. Gießen Sie
warmes Wasser über den gefrore-
nen Bereich, um das Eis zu schmel-
zen. Wischen Sie das Wasser sofort
ab, um ein Anfrieren zu verhindern.
 Um die ordnungsgemäße Funktion
des Gebläses der Klimaanlage zu
gewährleisten, entfernen Sie jegli-
chen Schnee, der sich auf den
Lufteinlässen vor der Windschutz-
scheibe angesammelt hat.
 Prüfen Sie, ob sich Eis oder Schnee
auf den Außenleuchten, dem Fahr-
zeugdach, dem Fahrwerk, rund um
die Reifen oder an den Bremsen
angesammelt hat, und entfernen Sie
eventuelle Ansammlungen.
 Entfernen Sie jeglichen Schnee oder
Schlamm von Ihren Schuhsohlen,
bevor Sie ins Fahrzeug einsteigen.
Beschleunigen Sie langsam, halten Sie
einen Sicherheitsabstand zum Fahr-
zeug vor Ihnen ein und fahren Sie mit
verminderter, den Fahrbahnbedingun-
gen angepasster Geschwindigkeit.
 Parken Sie das Fahrzeug und stel-
len Sie den Schalt-/Wählhebel auf
“P”, ohne die Feststellbremse zu
betätigen. Die Feststellbremse kann
festfrieren und dann nicht mehr zu
lösen sein. Wenn Sie das Fahrzeug
parken, ohne die Feststellbremse zu
betätigen, müssen Sie die Räder mit
Unterlegkeilen blockieren.
Anderenfalls kann es zu Gefahrensi-
tuationen kommen, da das Fahrzeug
unerwartet wegrollen und möglicher-
weise einen Unfall verursachen
kann.
Wenn sich die Feststellbremse im Automa-
tik-Modus befindet, lösen Sie die Feststell-
bremse, nachdem Sie den Schalt-
/Wählhebel auf “P” geschaltet haben.
( S.331)
Wenn das Fahrzeug bei niedrigen
Temperaturen mit feuchten Bremsen
geparkt wird, können die Bremsen
einfrieren.
 Wenn Sie das Fahrzeug ohne betä-
tigte Feststellbremse parken, stellen
Sie sicher, dass der Schalt-/Wählhe-
bel nicht aus Position “P” bewegt
werden kann.*
*: Der Schalt-/Wählhebel wird gesperrt,
wenn versucht wird, ohne getretenes
Bremspedal von Position “P” in eine
andere Fahrstufe zu schalten. Falls der
Schalt-/Wählhebel aus Position “P”
HINWEIS
QReparieren und Wechseln von Win-
terreifen
Lassen Sie die Reparatur oder den Wech- sel von Winterreifen von einem Toyota-Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen zuver- lässigen Werkstatt bzw. einem Reifenfachhändler durchführen.
Das ist deshalb erfor derlich, weil Demon- tage und Montage von Winterreifen die Funktion der Ventile und Sender des Rei-
fendruckkontrollsystems beeinflussen.
Vor Fahrtantritt
Während der Fahrt
Beim Parken des Fahrzeugs

455
5
5-6. Fahrhinweise
Fahren
bewegt werden kann, liegt möglicher-
weise eine Störung der Schaltsperre vor.
Lassen Sie das Fahrzeug sofort von
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprü-
fen.

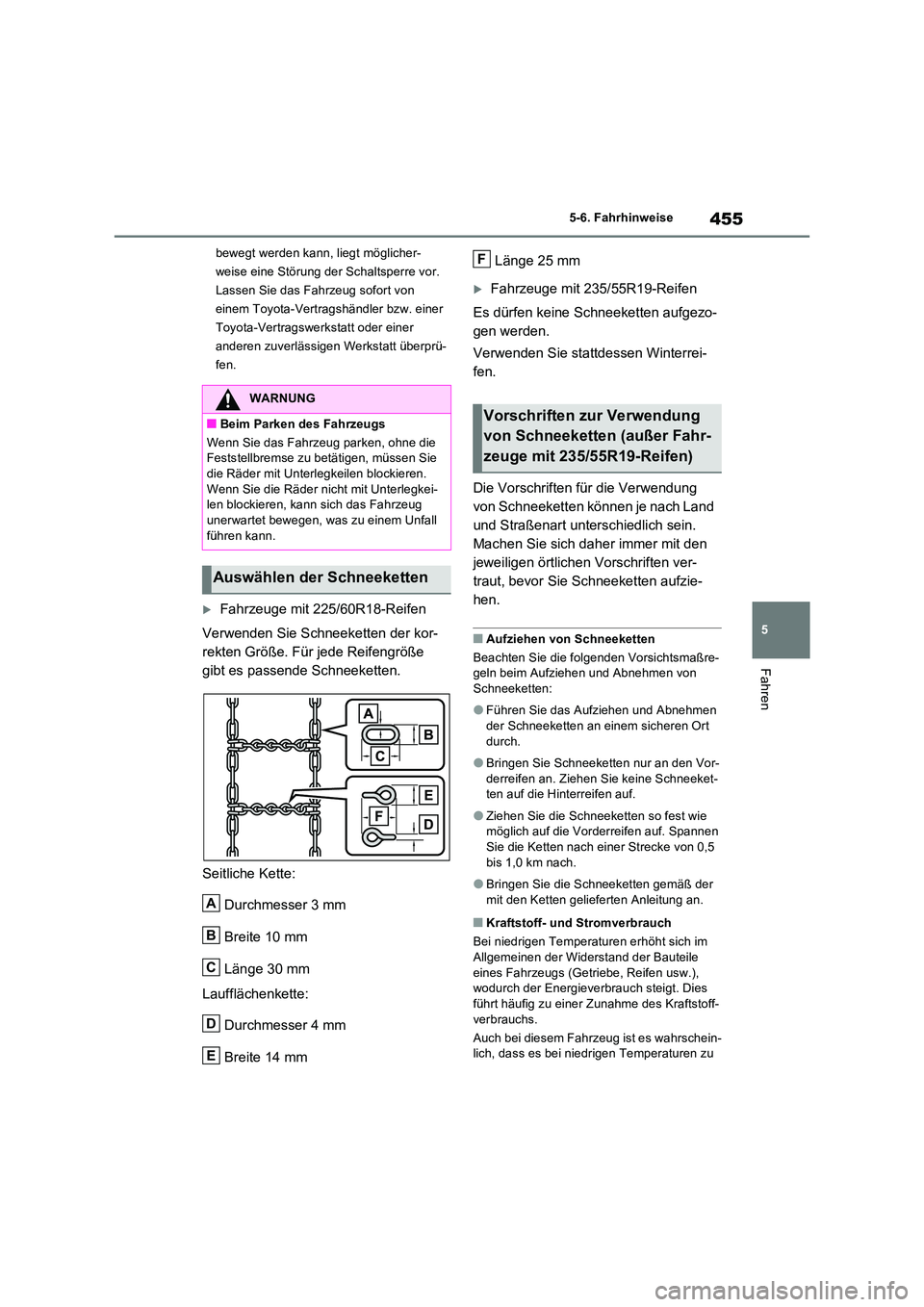

Fahrzeuge mit 225/60R18-Reifen
Verwenden Sie Schneeketten der kor-
rekten Größe. Für jede Reifengröße
gibt es passende Schneeketten.
Seitliche Kette:
Durchmesser 3 mm
Breite 10 mm
Länge 30 mm
Laufflächenkette:
Durchmesser 4 mm
Breite 14 mm
Länge 25 mm
Fahrzeuge mit 235/55R19-Reifen
Es dürfen keine Schneeketten aufgezo-
gen werden.
Verwenden Sie stattdessen Winterrei-
fen.
Die Vorschriften für die Verwendung
von Schneeketten können je nach Land
und Straßenart unterschiedlich sein.
Machen Sie sich daher immer mit den
jeweiligen örtlichen Vorschriften ver-
traut, bevor Sie Schneeketten aufzie-
hen.
QAufziehen von Schneeketten
Beachten Sie die folgenden Vorsichtsmaßre- geln beim Aufziehen und Abnehmen von
Schneeketten:
OFühren Sie das Aufziehen und Abnehmen
der Schneeketten an einem sicheren Ort durch.
OBringen Sie Schneeketten nur an den Vor-derreifen an. Ziehen Sie keine Schneeket-ten auf die Hinterreifen auf.
OZiehen Sie die Schneeketten so fest wie möglich auf die Vorderreifen auf. Spannen
Sie die Ketten nach einer Strecke von 0,5 bis 1,0 km nach.
OBringen Sie die Schneeketten gemäß der mit den Ketten gelieferten Anleitung an.
QKraftstoff- und Stromverbrauch
Bei niedrigen Temperaturen erhöht sich im Allgemeinen der Widerstand der Bauteile
eines Fahrzeugs (Getriebe, Reifen usw.), wodurch der Energieverbrauch steigt. Dies führt häufig zu einer Zunahme des Kraftstoff-
verbrauchs.
Auch bei diesem Fahrzeug ist es wahrschein- lich, dass es bei niedrigen Temperaturen zu
WARNUNG
QBeim Parken des Fahrzeugs
Wenn Sie das Fahrzeug parken, ohne die Feststellbremse zu betätigen, müssen Sie die Räder mit Unterlegkeilen blockieren.
Wenn Sie die Räder nicht mit Unterlegkei- len blockieren, kann sich das Fahrzeug unerwartet bewegen, was zu einem Unfall
führen kann.
Auswählen der Schneeketten
A
B
C
D
E
Vorschriften zur Verwendung
von Schneeketten (außer Fahr-
zeuge mit 235/55R19-Reifen)
F

5167-3. Wartung in Eigenregie

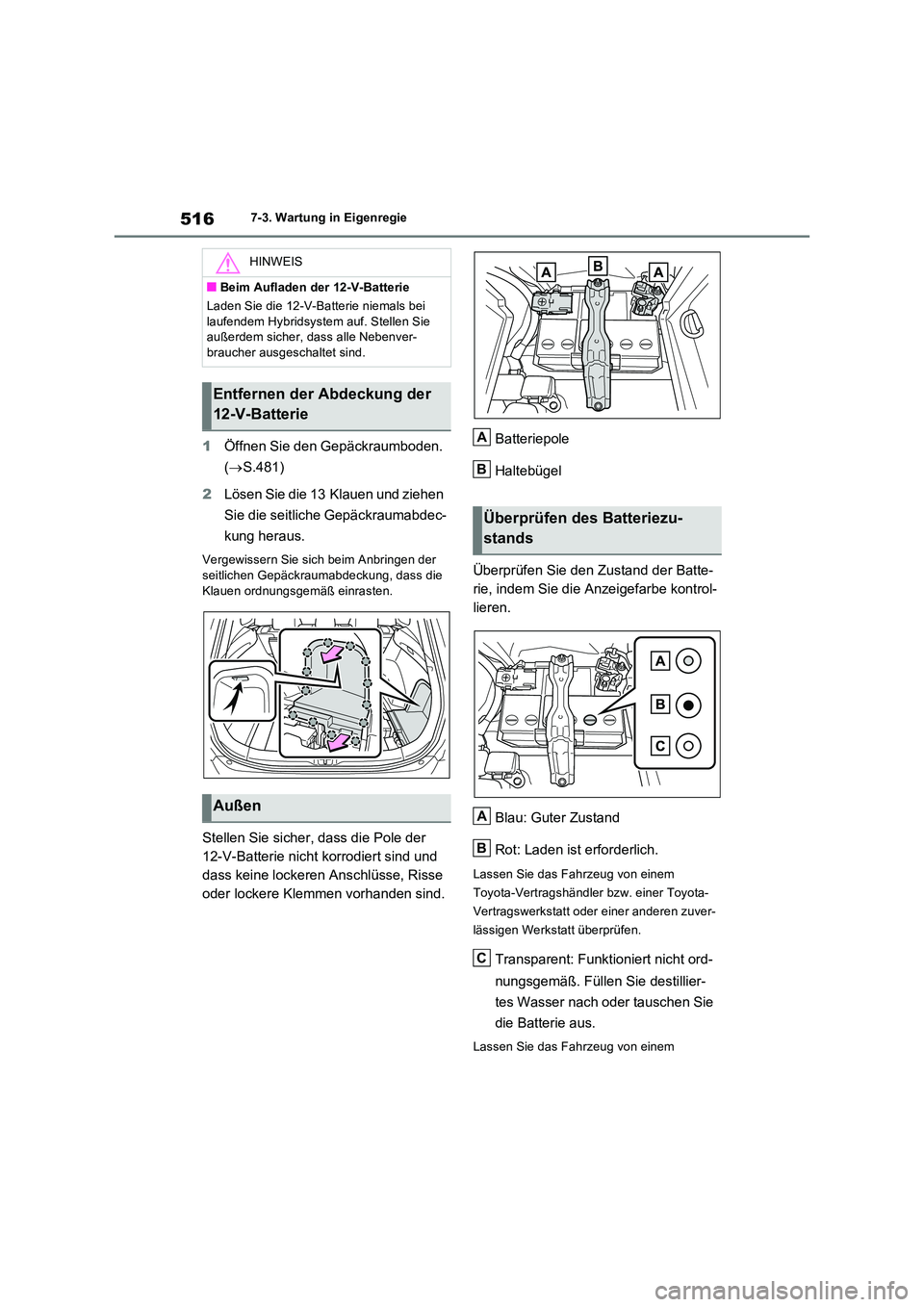

1Öffnen Sie den Gepäckraumboden.
( S.481)
2 Lösen Sie die 13 Klauen und ziehen
Sie die seitliche Gepäckraumabdec-
kung heraus.
Vergewissern Sie sich beim Anbringen der seitlichen Gepäckraumabdeckung, dass die
Klauen ordnungsgemäß einrasten.
Stellen Sie sicher, dass die Pole der
12-V-Batterie nicht korrodiert sind und
dass keine lockeren Anschlüsse, Risse
oder lockere Klemmen vorhanden sind.
Batteriepole
Haltebügel
Überprüfen Sie den Zustand der Batte-
rie, indem Sie die Anzeigefarbe kontrol-
lieren.
Blau: Guter Zustand
Rot: Laden ist erforderlich.
Lassen Sie das F ahrzeug von einem
Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuver-
lässigen Werkstatt überprüfen.
Transparent: Funktioniert nicht ord-
nungsgemäß. Füllen Sie destillier-
tes Wasser nach oder tauschen Sie
die Batterie aus.
Lassen Sie das F ahrzeug von einem
HINWEIS
QBeim Aufladen der 12-V-Batterie
Laden Sie die 12-V-Batterie niemals bei
laufendem Hybridsystem auf. Stellen Sie außerdem sicher, dass alle Nebenver-braucher ausgeschaltet sind.
Entfernen der Abdeckung der
12-V-Batterie
Außen
Überprüfen des Batteriezu-
stands
A
B
A
B
C

539
7
7-3. Wartung in Eigenregie
Wartung und Pflege
 Verwenden Sie nur Toyota-Radmut-
tern und -Radmutternschlüssel für
Leichtmetallfelgen.
 Prüfen Sie nach dem Umsetzen,
Reparieren oder Wechseln Ihrer
Räder, ob die Radmuttern nach
1600 km noch immer fest angezo-
gen sind.
 Achten Sie beim Aufziehen von
Schneeketten darauf, dass die
Leichtmetallfelgen nicht beschädigt
werden.
 Verwenden Sie zum Auswuchten
Ihrer Räder nur Original-Toyota-Aus-
wuchtgewichte oder gleichwertige
Auswuchtgewichte und einen Kunst-
stoff- oder Gummihammer.
WARNUNG
QBeim Ersetzen von Rädern
OVerwenden Sie keine Räder, deren
Größe von der in der Betriebsanleitung angegebenen Größe abweicht, da dies zum Verlust der Kontrolle über das
Fahrzeug führen kann.
OReparieren Sie niemals ein undichtes Rad, das für schlauchlose Reifen aus-
gelegt ist, durch Einziehen eines Rei- fenschlauchs. Anderenfalls kann es zu einem Unfall mit tödlichen oder schwe-
ren Verletzungen kommen.
QBeim Aufdrehen der Radmuttern
ODie Radmuttern müssen mit der abge- schrägten Seite nach innen aufgedreht
werden. ( S.608) Werden die Muttern mit der abgeschrägten Seite nach außen aufgedreht, kann das Rad bre-
chen und sich schließlich während der Fahrt lösen. Dies kann zu einem Unfall führen, der tödliche oder schwere Ver-
letzungen zur Folge haben kann.
OVerwenden Sie niemals Öl oder Fett auf Radschrauben oder Radmuttern. Öl und
Fett können dazu führen, dass die Rad- muttern zu fest angezogen werden,
wodurch es zu Schäden an den Schrau- ben oder der Felge kommt. Darüber hin-aus können sich die Radmuttern durch
Öl oder Fett lockern, wodurch das Rad abfallen und so einen Unfall mit tödli-chen oder schweren Verletzungen ver-
ursachen kann. Entfernen Sie jegliches Öl und Fett von den Radschrauben und Radmuttern.
QDie Verwendung schadhafter Räder ist verboten
Verwenden Sie keine Räder, die Risse oder Verformungen aufweisen.
Anderenfalls kann währ end der Fahrt Luft
aus dem Reifen austreten, was zu einem Unfall führen kann.
HINWEIS
QErsetzen der Ventile und Sender des
Reifendruckkontrollsystems
ODa eine Reifenreparatur oder ein Rei- fenwechsel Auswirkungen auf die Ven-tile und Sender des
Reifendruckkontrollsystems haben kann, lassen Sie die Reifen unbedingt von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt bzw. einer anderen qualifizierten Fach-
werkstatt warten. Kaufen Sie die Ventile und Sender für das Reifendruckkontroll-system außerdem nur bei einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt.
OAchten Sie darauf, dass nur Original-Toyota-Räder an Ihrem Fahrzeug mon-tiert werden.
Mit markenfremden Rädern funktionie- ren die Ventile und Sender des Reifen-druckkontrollsystems eventuell nicht
ordnungsgemäß.
Vorsichtsmaßregeln in Bezug
auf Leichtmetallfelgen

5888-2. Vorgehen im Notfall
• “Fehlfunktion d. intelligenten Zugangs- und Startsystems.”
OWenn die folgenden Meldungen angezeigt werden, liegt möglicherweise eine Funkti-onsstörung vor. Lassen Sie das Fahrzeug
sofort von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt
überprüfen. • “Öldruck niedrig”• “Geringe Bremskraft”
OWenn eine der folgenden Meldungen auf dem Multi-Informationsdisplay angezeigt
wird, ist möglicherweis e der Kraftstofftank des Fahrzeugs leer. Halten Sie das Fahr-zeug an einer sicheren Stelle an und
betanken Sie das Fahrzeug, falls nur noch wenig Kraftstoff im Tank ist.• “Hybridsystem ausgeschaltet”
• “Motor ausgeschaltet”
OWenn “Wartung für die Kühlteile des
DCDC-Wandlers erforderlich Siehe Betriebsanleitung” angezeigt wird, kann es sein, dass der Filter verstopft ist, die
Lufteinlassöffnung blockiert ist oder der Kanal ein Loch aufweist. Führen Sie daher die folgende Korrekturmaßnahme durch.
• Falls die Lufteinlassöffnung oder der Filter des DC/DC-Konverters verschmutzt ist, reinigen Sie sie bzw. ihn wie auf S.544
beschrieben. • Falls die Warnmeldung angezeigt wird, obwohl die Lufteinlassöffnung und der Fil-
ter des DC/DC-Konverters nicht ver- schmutzt sind, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprü-fen.
OFalls “Fehlfunktion des Ladesystems der 12-Volt-Batterie An sicherer Stelle anhal-
ten Siehe Betriebsanleitung” angezeigt wird
Zeigt eine Funktionsstörung des Ladesy-
stems des Fahrzeugs an. Fahren Sie an den
Rand und halten Sie das Fahrzeug an,
sobald sich eine sichere Gelegenheit dazu
ergibt.
Wenn die Meldung angezeigt wird, können
die Funktionen der Klimaanlage usw. teil-
weise eingeschränkt werden, um den Strom-
verbrauchs der 12-V-Ba tterie zu reduzieren.
QFalls “Hybridsystem überhitzt Verrin-
gerte Leistung” angezeigt wird
Diese Meldung kann beim Fahren unter erschwerten Betriebsbedingungen angezeigt werden. (Zum Beispiel bei einer langen, stei-
len Bergauffahrt oder bei einer steilen Berg- auffahrt im Rückwärtsgang.)
Korrekturmaßnahme: S.623
QFalls “Hybridbatterie muss geschützt werden Stellung N vermeiden” ange-
zeigt wird
Diese Meldung wird möglicherweise ange- zeigt, wenn sich der Schalt-/Wählhebel in Position “N” befindet.
Schalten Sie den Schalt-/Wählhebel auf “P”,
wenn Sie das Fahrzeug anhalten, da die Hybridbatterie (Traktionsbatterie) in Schalt-/Wählhebelposition “N” nicht geladen wer-
den kann.
QFalls “Hybridbatterie muss geschützt werden Für Neustart auf P schalten” angezeigt wird
Diese Meldung wird angezeigt, wenn der
Ladestand der Hybridbatterie (Traktionsbat- terie) extrem niedrig ist, da der Schalt-/Wähl-hebel eine gewisse Zeit lang in Position “N”
gelassen wurde.
Schalten Sie auf “P” und starten Sie das Hybridsystem erneut, um das Fahrzeug zu fahren.
QFalls “Beim Parken auf P schalten”
angezeigt wird
Diese Meldung wird angezeigt, wenn die Fahrertür geöffnet wird, ohne dass der Start-Schalter auf OFF geschaltet wurde, und sich
der Schalt-/Wählhebel in einer anderen Posi- tion als “P” befindet.
Schalten Sie den Schalt-/Wählhebel auf “P”.
QFalls “Schalt-/Wählhebel steht auf N Vor dem Schalten Gaspedal freigeben”
angezeigt wird
Diese Meldung wird angezeigt, wenn das Gaspedal bei Schalt-/Wählhebelposition “N” getreten wurde. Lassen Sie das Gaspedal los
und schalten Sie den Schalt-/Wählhebel auf “D” oder “R”.

605
8

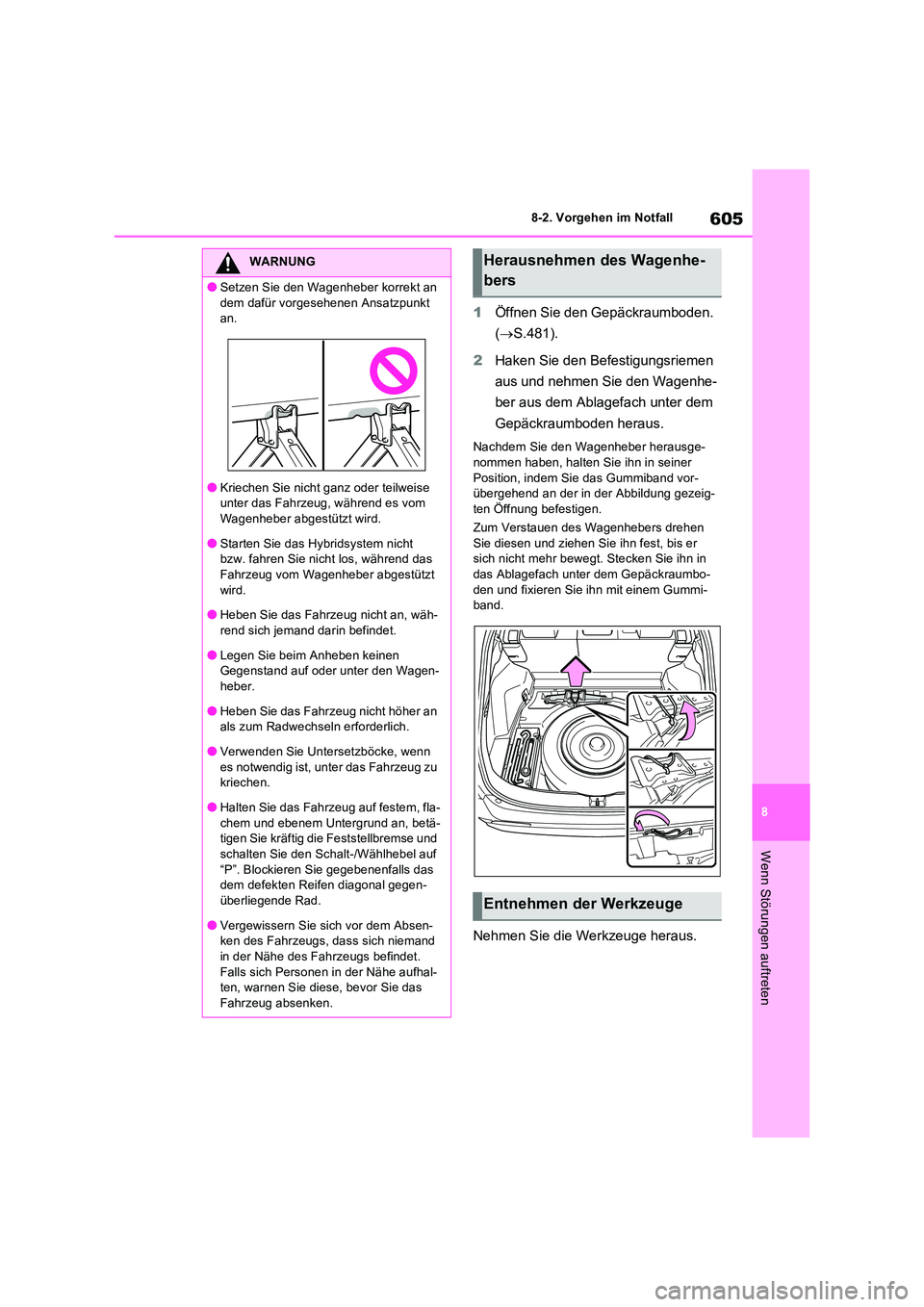

8-2. Vorgehen im Notfall
Wenn Störungen auftreten
1 Öffnen Sie den Gepäckraumboden.
( S.481).
2 Haken Sie den Befestigungsriemen
aus und nehmen Sie den Wagenhe-
ber aus dem Ablagefach unter dem
Gepäckraumboden heraus.
Nachdem Sie den Wagenheber herausge-
nommen haben, halten Sie ihn in seiner Position, indem Sie das Gummiband vor-übergehend an der in der Abbildung gezeig-
ten Öffnung befestigen.
Zum Verstauen des Wagenhebers drehen Sie diesen und ziehen Sie ihn fest, bis er sich nicht mehr bewegt. Stecken Sie ihn in
das Ablagefach unter dem Gepäckraumbo- den und fixieren Sie ihn mit einem Gummi-band.
Nehmen Sie die Werkzeuge heraus.
WARNUNG
OSetzen Sie den Wagenheber korrekt an
dem dafür vorgesehenen Ansatzpunkt an.
OKriechen Sie nicht ganz oder teilweise unter das Fahrzeug, während es vom Wagenheber abgestützt wird.
OStarten Sie das Hybridsystem nicht bzw. fahren Sie nicht los, während das Fahrzeug vom Wagenheber abgestützt
wird.
OHeben Sie das Fahrzeug nicht an, wäh- rend sich jemand darin befindet.
OLegen Sie beim Anheben keinen Gegenstand auf oder unter den Wagen-heber.
OHeben Sie das Fahrzeug nicht höher an als zum Radwechseln erforderlich.
OVerwenden Sie Untersetzböcke, wenn es notwendig ist, unter das Fahrzeug zu kriechen.
OHalten Sie das Fahrzeug auf festem, fla-chem und ebenem Untergrund an, betä-tigen Sie kräftig die Feststellbremse und
schalten Sie den Schalt-/Wählhebel auf “P”. Blockieren Sie gegebenenfalls das dem defekten Reifen diagonal gegen-
überliegende Rad.
OVergewissern Sie sich vor dem Absen- ken des Fahrzeugs, dass sich niemand
in der Nähe des Fahrzeugs befindet. Falls sich Personen in der Nähe aufhal-ten, warnen Sie diese, bevor Sie das
Fahrzeug absenken.
Herausnehmen des Wagenhe-
bers
Entnehmen der Werkzeuge
