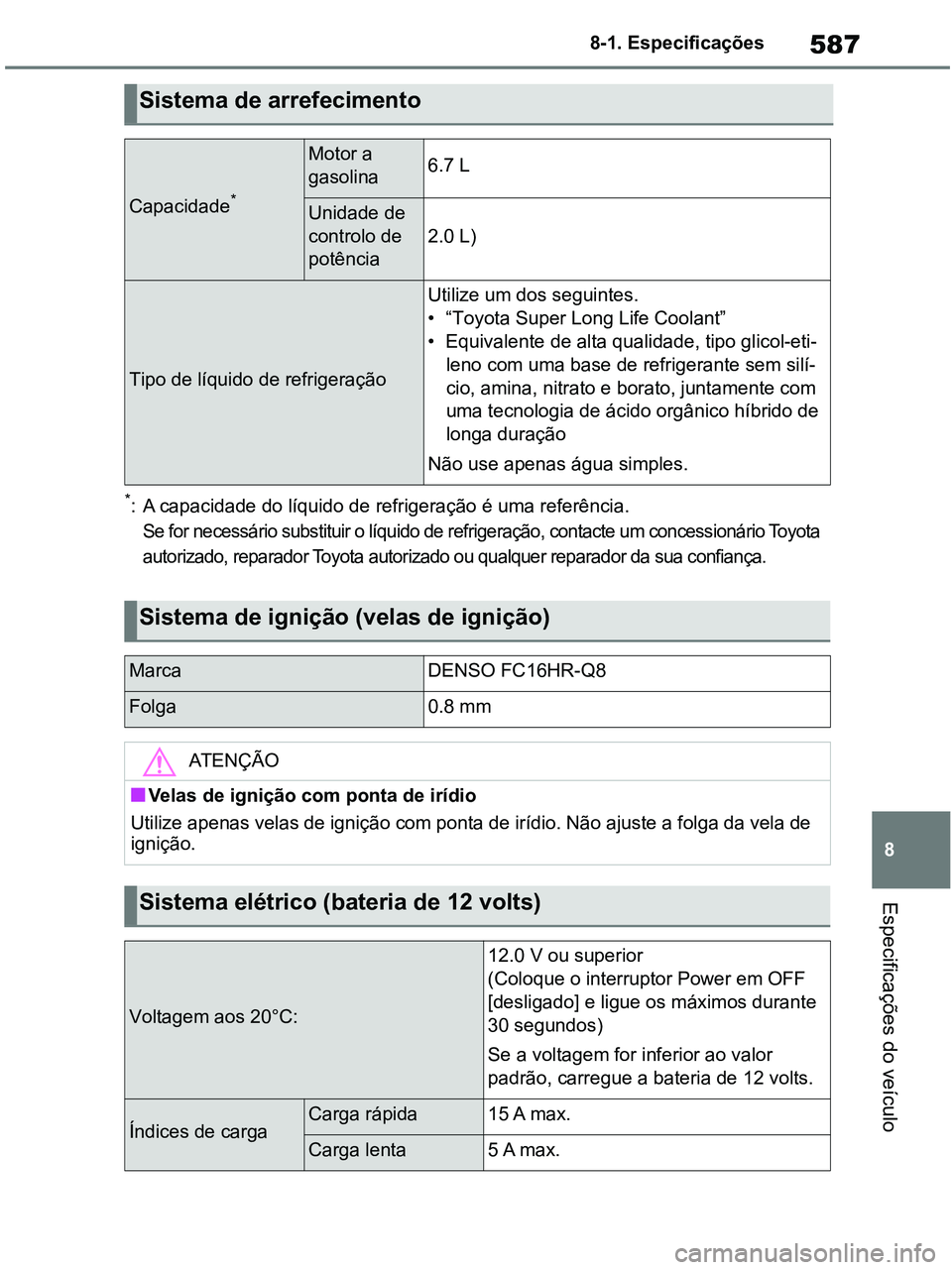

2021 TOYOTA RAV4 ESP

587
8 8-1. Especificações
Especificações do veículo
*: A capacidade do líquido de refrigeração é uma referência.
Se for necessário substituir o líquido de refrigeração, contacte um concessionário Toyota
autorizado, reparador Toyota autorizado ou qualquer reparador da sua confiança.
Sistema de arrefecimento
Capacidade*
Motor a
gasolina6.7 L
Unidade de
controlo de
potência
2.0 L)
Tipo de líquido de refrigeração
Utilize um dos seguintes.
• “Toyota Super Long Life Coolant”
• Equivalente de alta qualidade, tipo glicol-eti-
leno com uma base de refrigerante sem silí-
cio, amina, nitrato e borato, juntamente com
uma tecnologia de ácido orgânico híbrido de
longa duração
Não use apenas água simples.
Sistema de ignição (velas de ignição)
Marca DENSO FC16HR-Q8
Folga 0.8 mm
ATENÇÃO
■Velas de ignição com ponta de irídio
Utilize apenas velas de ignição com ponta de irídio. Não ajuste a folga da vela de
ignição.
Sistema elétrico (bateria de 12 volts)
Voltagem aos 20°C:
12.0 V ou superior
(Coloque o interruptor Power em OFF
[desligado] e ligue os máximos durante
30 segundos)
Se a voltagem for inferior ao valor
padrão, carregue a bateria de 12 volts.
Índices de cargaCarga rápida15 A max.
Carga lenta5 A max.
pM_RAV4-HV_OM_OM42D32PT.book Page 587 Wednesday, January 27, 2021 6:28 PM

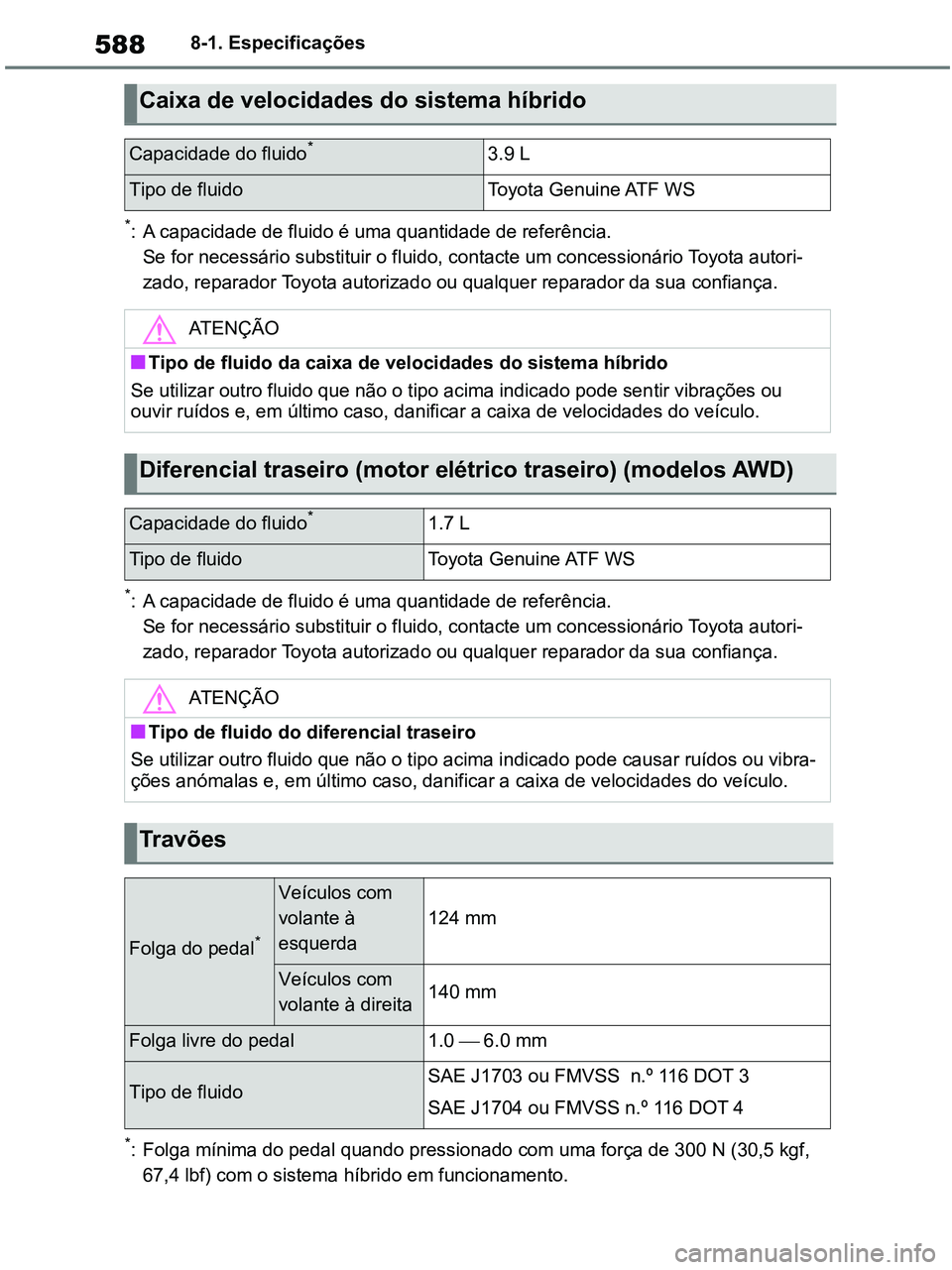

5888-1. Especificações
*: A capacidade de fluido é uma quantidade de referência.
Se for necessário substituir o fluido, contacte um concessionário Toyota autori-
zado, reparador Toyota autorizado ou qualquer reparador da sua confiança.
*: A capacidade de fluido é uma quantidade de referência.
Se for necessário substituir o fluido, contacte um concessionário Toyota autori-
zado, reparador Toyota autorizado ou qualquer reparador da sua confiança.
*: Folga mínima do pedal quando pressionado com uma força de 300 N (30,5 kgf,
67,4 lbf) com o sistema híbrido em funcionamento.
Caixa de velocidades do sistema híbrido
Capacidade do fluido*3.9 L
Tipo de fluido Toyota Genuine ATF WS
ATENÇÃO
■Tipo de fluido da caixa de velocidades do sistema híbrido
Se utilizar outro fluido que não o tipo acima indicado pode sentir vibrações ou
ouvir ruídos e, em último caso, danificar a caixa de velocidades do veículo.
Diferencial traseiro (motor elétrico traseiro) (modelos AWD)
Capacidade do fluido*1.7 L
Tipo de fluidoToyota Genuine ATF WS
ATENÇÃO
■Tipo de fluido do diferencial traseiro
Se utilizar outro fluido que não o tipo acima indicado pode causar ruídos ou vibra-
ções anómalas e, em último caso, danificar a caixa de velocidades do veículo.
Travões
Folga do pedal*
Veículos com
volante à
esquerda
124 mm
Veículos com
volante à direita140 mm
Folga livre do pedal1.0  6.0 mm
Tipo de fluidoSAE J1703 ou FMVSS n.º 116 DOT 3
SAE J1704 ou FMVSS n.º 116 DOT 4
pM_RAV4-HV_OM_OM42D32PT.book Page 588 Wednesday, January 27, 2021 6:28 PM

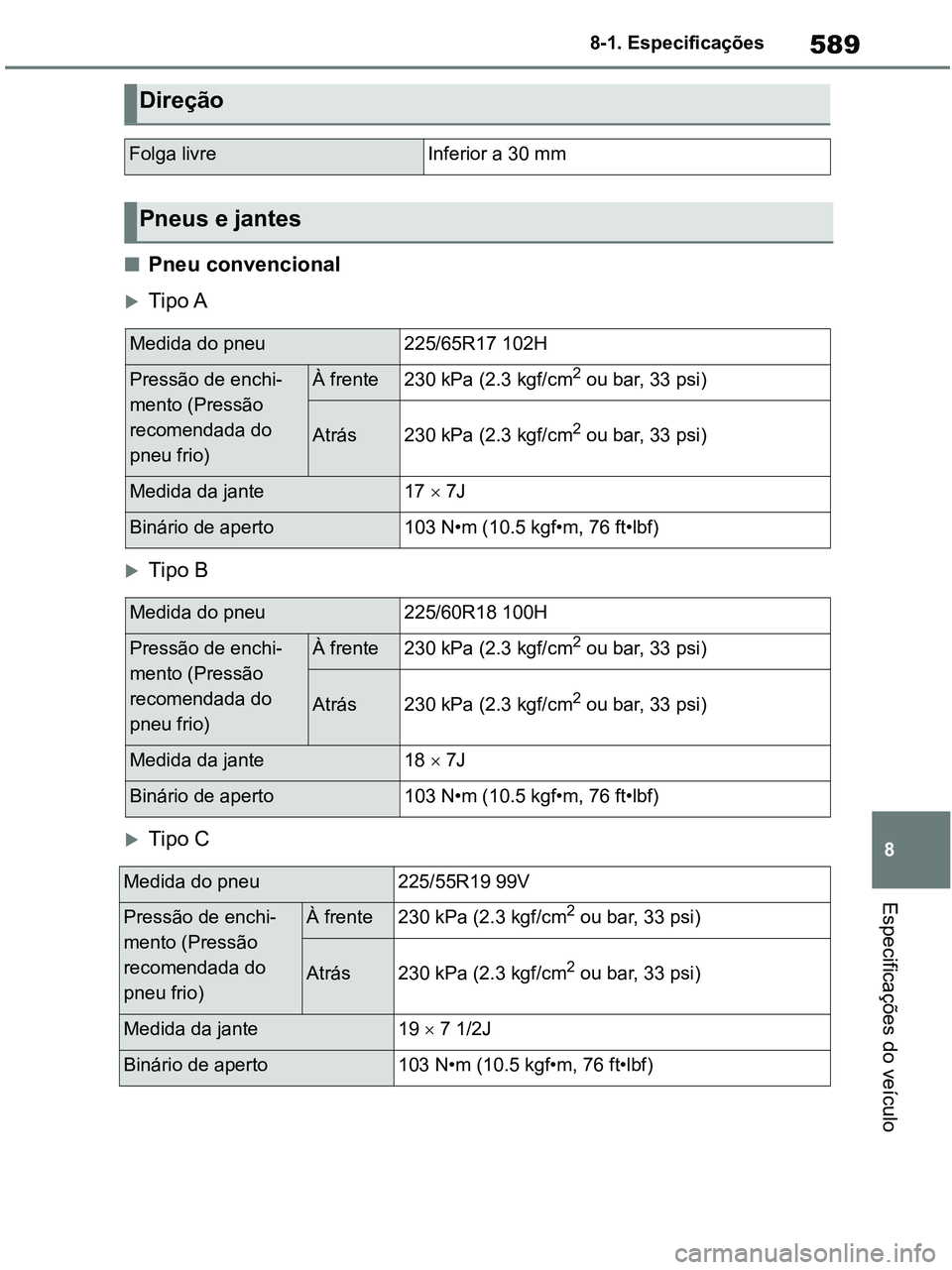

589
8 8-1. Especificações
Especificações do veículo
■Pneu convencional
Tipo A
Tipo B
Tipo C
Direção
Folga livreInferior a 30 mm
Pneus e jantes
Medida do pneu225/65R17 102H
Pressão de enchi-
mento (Pressão
recomendada do
pneu frio)À frente230 kPa (2.3 kgf/cm2 ou bar, 33 psi)
Atrás230 kPa (2.3 kgf/cm2 ou bar, 33 psi)
Medida da jante17  7J
Binário de aperto103 N•m (10.5 kgf•m, 76 ft•lbf)
Medida do pneu225/60R18 100H
Pressão de enchi-
mento (Pressão
recomendada do
pneu frio)À frente230 kPa (2.3 kgf/cm2 ou bar, 33 psi)
Atrás230 kPa (2.3 kgf/cm2 ou bar, 33 psi)
Medida da jante18  7J
Binário de aperto103 N•m (10.5 kgf•m, 76 ft•lbf)
Medida do pneu225/55R19 99V
Pressão de enchi-
mento (Pressão
recomendada do
pneu frio)À frente230 kPa (2.3 kgf/cm2 ou bar, 33 psi)
Atrás230 kPa (2.3 kgf/cm2 ou bar, 33 psi)
Medida da jante19  7 1/2J
Binário de aperto103 N•m (10.5 kgf•m, 76 ft•lbf)
pM_RAV4-HV_OM_OM42D32PT.book Page 589 Wednesday, January 27, 2021 6:28 PM

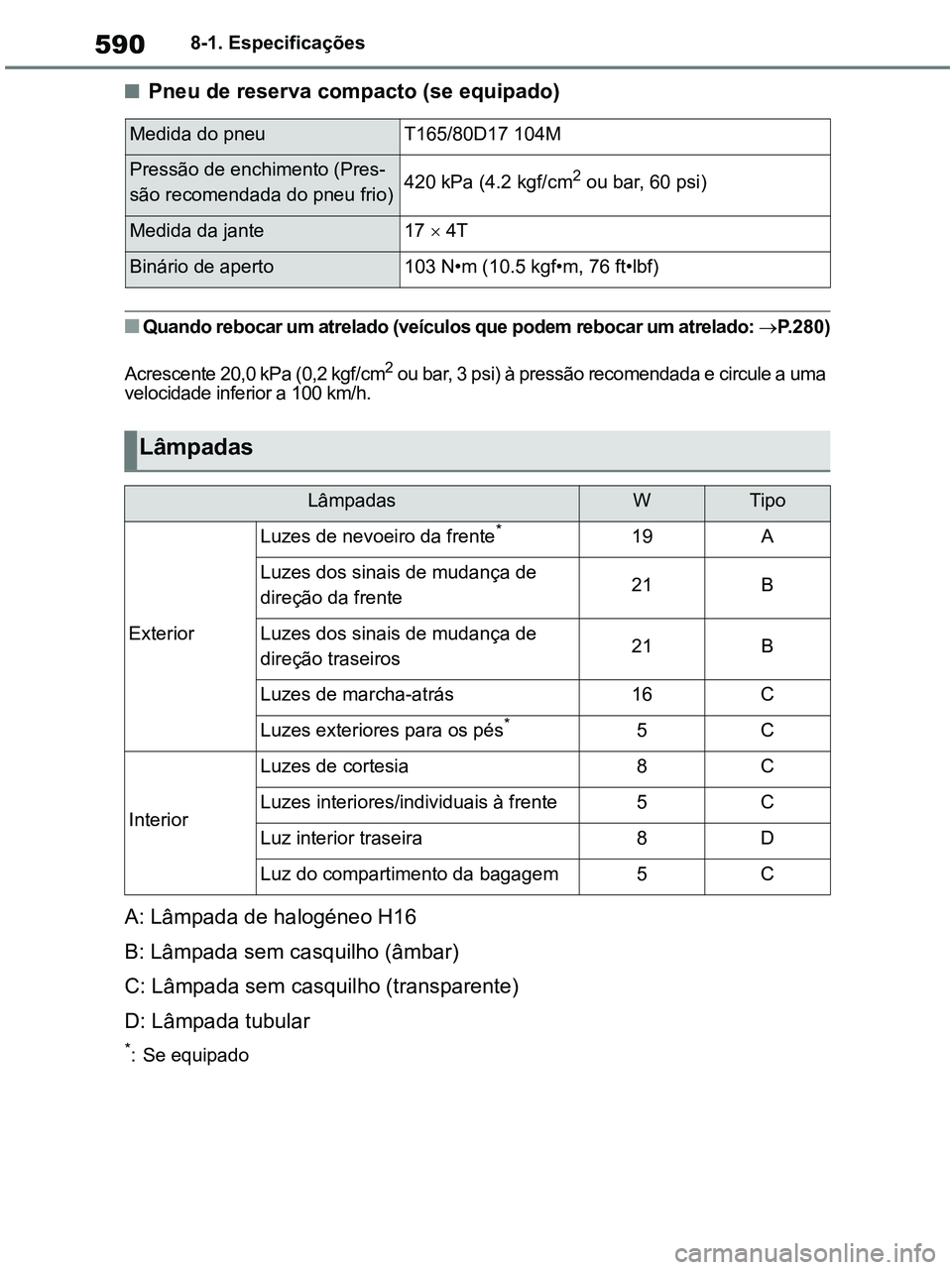

5908-1. Especificações
■Pneu de reserva compacto (se equipado)
■Quando rebocar um atrelado (veículos que podem rebocar um atrelado: P.280)
Acrescente 20,0 kPa (0,2 kgf/cm
2 ou bar, 3 psi) à pressão recomendada e circule a uma
velocidade inferior a 100 km/h.
A: Lâmpada de halogéneo H16
B: Lâmpada sem casquilho (âmbar)
C: Lâmpada sem casquilho (transparente)
D: Lâmpada tubular
*: Se equipado
Medida do pneuT165/80D17 104M
Pressão de enchimento (Pres-
são recomendada do pneu frio)420 kPa (4.2 kgf/cm2 ou bar, 60 psi)
Medida da jante17  4T
Binário de aperto103 N•m (10.5 kgf•m, 76 ft•lbf)
Lâmpadas
LâmpadasWTipo
Exterior
Luzes de nevoeiro da frente*19A
Luzes dos sinais de mudança de
direção da frente21B
Luzes dos sinais de mudança de
direção traseiros21B
Luzes de marcha-atrás16C
Luzes exteriores para os pés*5C
Interior
Luzes de cortesia8C
Luzes interiores/individuais à frente5C
Luz interior traseira 8D
Luz do compartimento da bagagem5C
pM_RAV4-HV_OM_OM42D32PT.book Page 590 Wednesday, January 27, 2021 6:28 PM

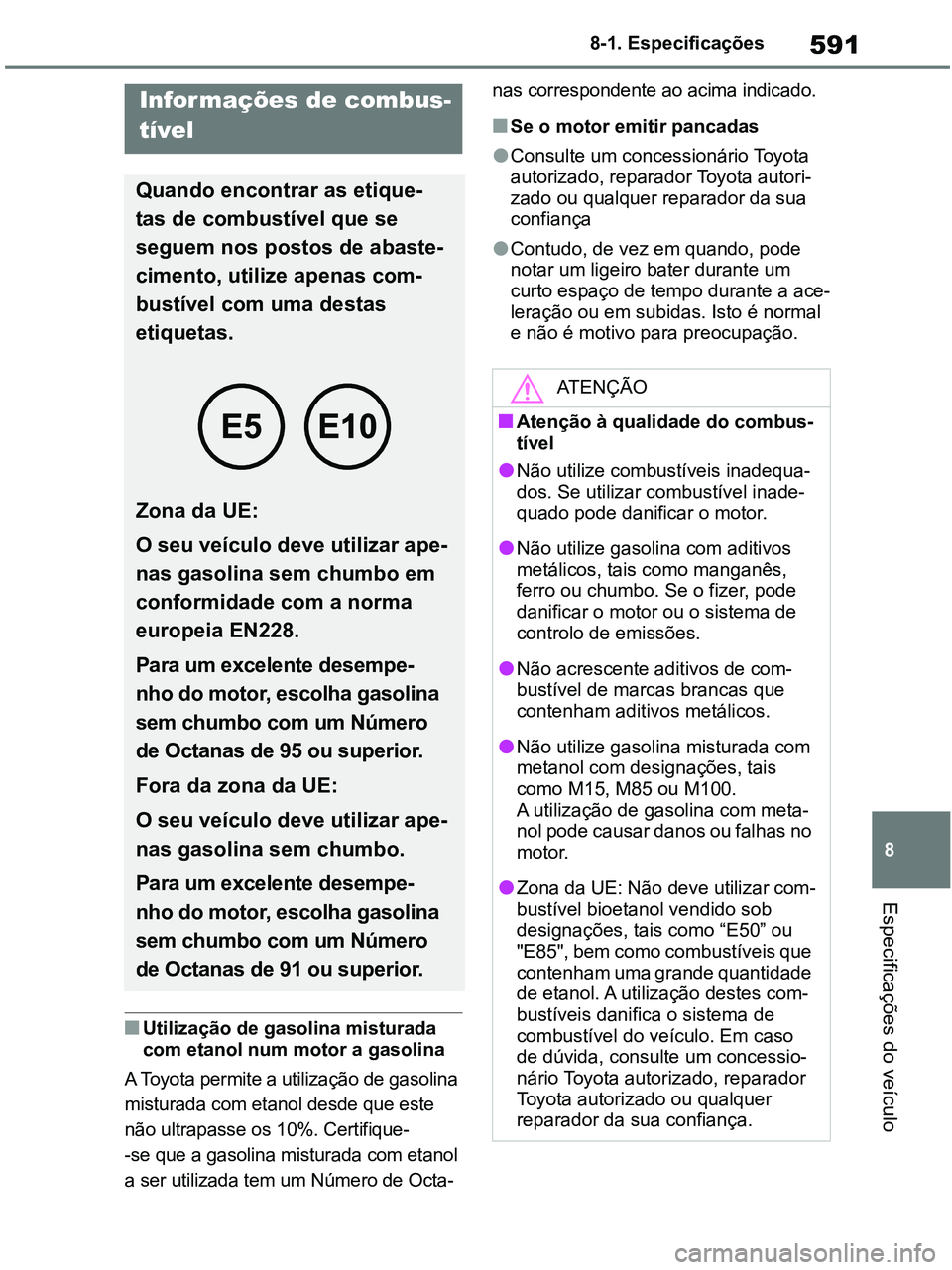

591
8 8-1. Especificações
Especificações do veículo
■Utilização de gasolina misturada
com etanol num motor a gasolina
A Toyota permite a utilização de gasolina
misturada com etanol desde que este
não ultrapasse os 10%. Certifique-
-se que a gasolina misturada com etanol
a ser utilizada tem um Número de Octa-nas correspondente ao acima indicado.
■Se o motor emitir pancadas
●Consulte um concessionário Toyota
autorizado, reparador Toyota autori-
zado ou qualquer reparador da sua
confiança
●Contudo, de vez em quando, pode
notar um ligeiro bater durante um
curto espaço de tempo durante a ace-
leração ou em subidas. Isto é normal
e não é motivo para preocupação.
Informações de combus-
tível
Quando encontrar as etique-
tas de combustível que se
seguem nos postos de abaste-
cimento, utilize apenas com-
bustível com uma destas
etiquetas.
Zona da UE:
O seu veículo deve utilizar ape-
nas gasolina sem chumbo em
conformidade com a norma
europeia EN228.
Para um excelente desempe-
nho do motor, escolha gasolina
sem chumbo com um Número
de Octanas de 95 ou superior.
Fora da zona da UE:
O seu veículo deve utilizar ape-
nas gasolina sem chumbo.
Para um excelente desempe-
nho do motor, escolha gasolina
sem chumbo com um Número
de Octanas de 91 ou superior.
ATENÇÃO
■Atenção à qualidade do combus-
tível
●Não utilize combustíveis inadequa-
dos. Se utilizar combustível inade-
quado pode danificar o motor.
●Não utilize gasolina com aditivos
metálicos, tais como manganês,
ferro ou chumbo. Se o fizer, pode
danificar o motor ou o sistema de
controlo de emissões.
●Não acrescente aditivos de com-
bustível de marcas brancas que
contenham aditivos metálicos.
●Não utilize gasolina misturada com
metanol com designações, tais
como M15, M85 ou M100.
A utilização de gasolina com meta-
nol pode causar danos ou falhas no
motor.
●Zona da UE: Não deve utilizar com-
bustível bioetanol vendido sob
designações, tais como “E50” ou
"E85", bem como combustíveis que
contenham uma grande quantidade
de etanol. A utilização destes com-
bustíveis danifica o sistema de
combustível do veículo. Em caso
de dúvida, consulte um concessio-
nário Toyota autorizado, reparador
Toyota autorizado ou qualquer
reparador da sua confiança.
pM_RAV4-HV_OM_OM42D32PT.book Page 591 Wednesday, January 27, 2021 6:28 PM

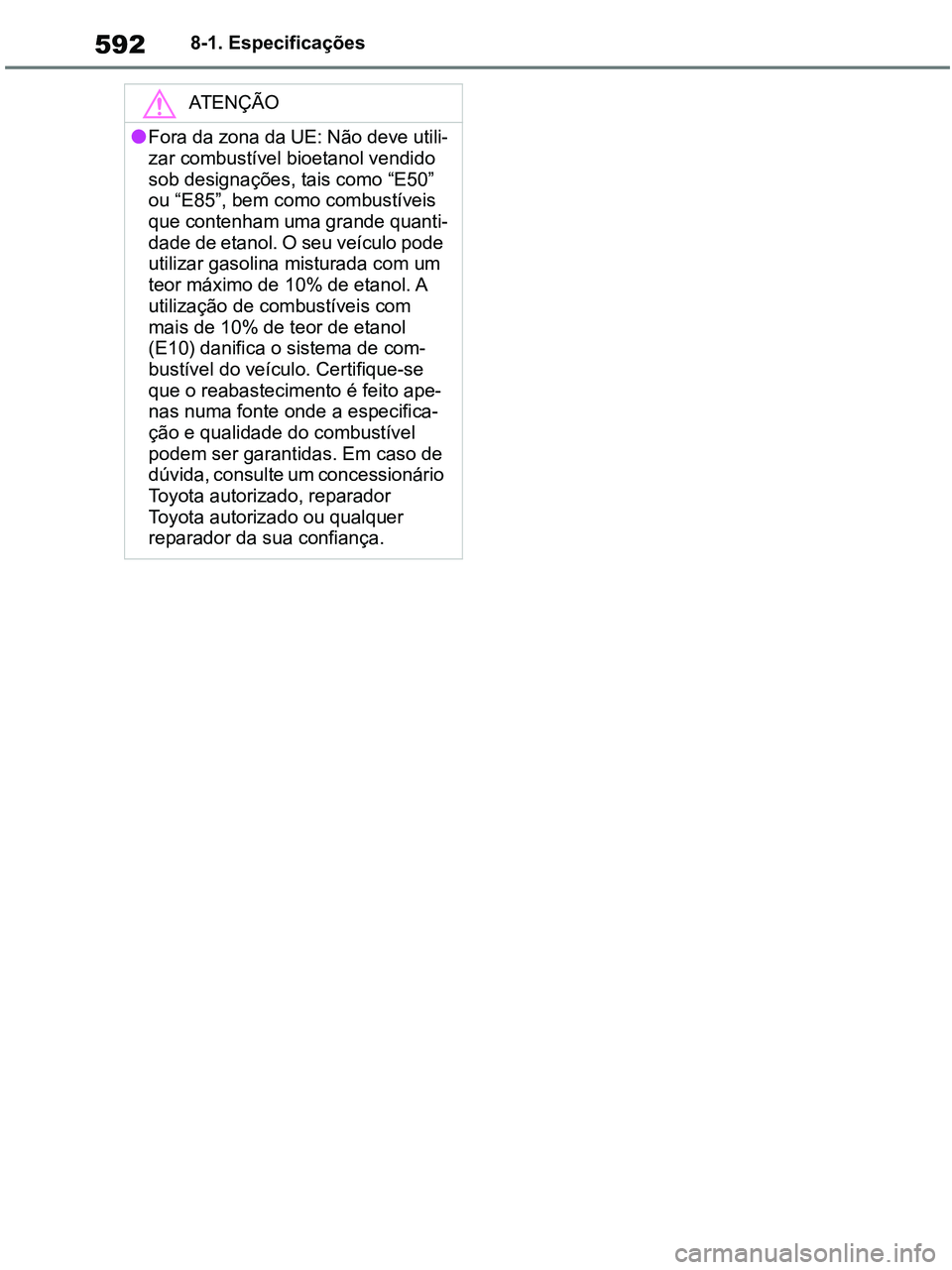

5928-1. Especificações
ATENÇÃO
●Fora da zona da UE: Não deve utili-
zar combustível bioetanol vendido
sob designações, tais como “E50”
ou “E85”, bem como combustíveis
que contenham uma grande quanti-
dade de etanol. O seu veículo pode
utilizar gasolina misturada com um
teor máximo de 10% de etanol. A
utilização de combustíveis com
mais de 10% de teor de etanol
(E10) danifica o sistema de com-
bustível do veículo. Certifique-se
que o reabastecimento é feito ape-
nas numa fonte onde a especifica-
ção e qualidade do combustível
podem ser garantidas. Em caso de
dúvida, consulte um concessionário
Toyota autorizado, reparador
Toyota autorizado ou qualquer
reparador da sua confiança.
pM_RAV4-HV_OM_OM42D32PT.book Page 592 Wednesday, January 27, 2021 6:28 PM

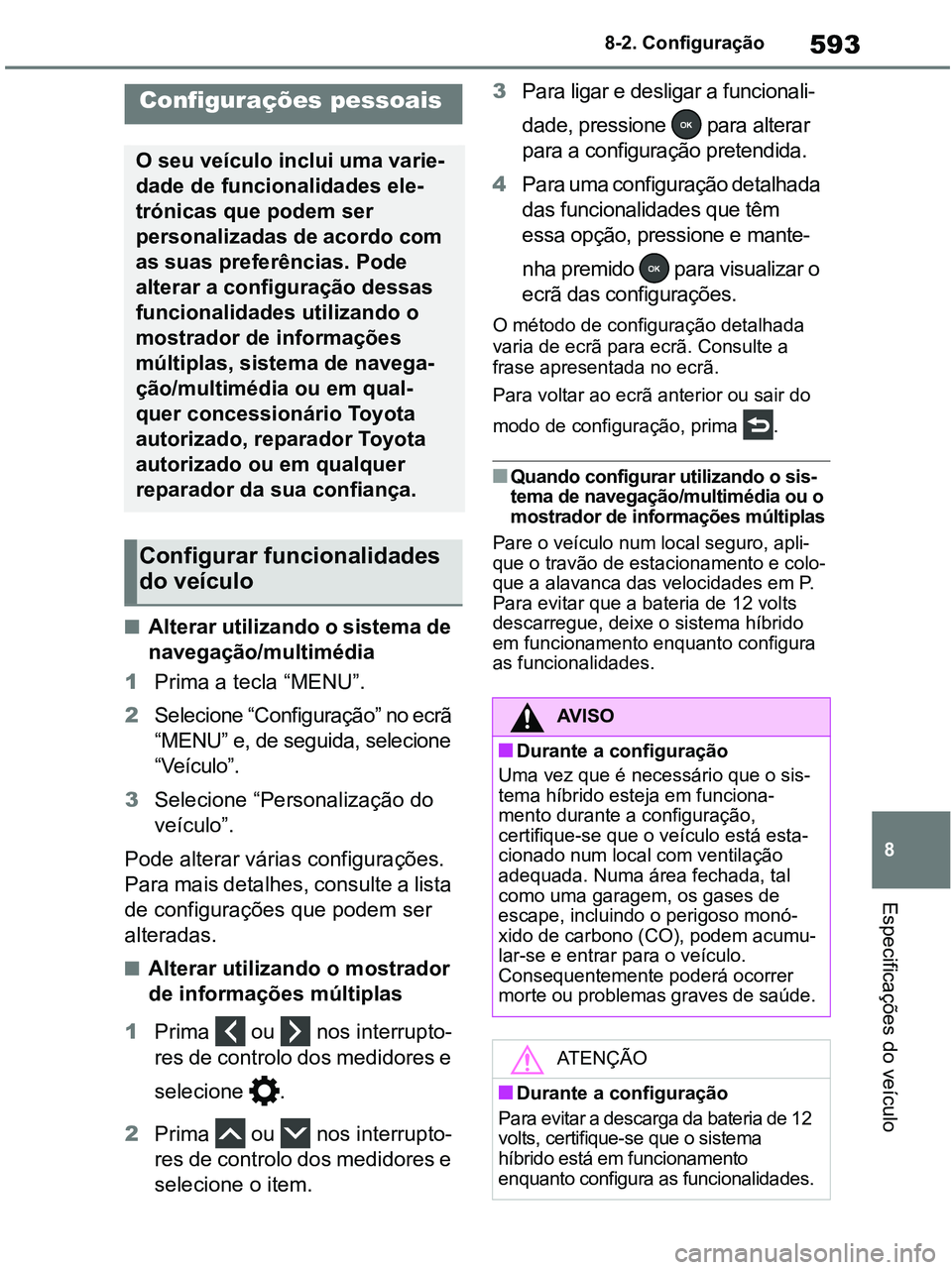

593
8 8-2. Configuração
Especificações do veículo
8-2.Customization
■Alterar utilizando o sistema de
navegação/multimédia
1Prima a tecla “MENU”.
2Selecione “Configuração” no ecrã
“MENU” e, de seguida, selecione
“Veículo”.
3Selecione “Personalização do
veículo”.
Pode alterar várias configurações.
Para mais detalhes, consulte a lista
de configurações que podem ser
alteradas.
■Alterar utilizando o mostrador
de informações múltiplas
1Prima ou nos interrupto-
res de controlo dos medidores e
selecione .
2Prima ou nos interrupto-
res de controlo dos medidores e
selecione o item.3Para ligar e desligar a funcionali-
dade, pressione para alterar
para a configuração pretendida.
4Para uma configuração detalhada
das funcionalidades que têm
essa opção, pressione e mante-
nha premido para visualizar o
ecrã das configurações.
O método de configuração detalhada
varia de ecrã para ecrã. Consulte a
frase apresentada no ecrã.
Para voltar ao ecrã anterior ou sair do
modo de configuração, prima .
■Quando configurar utilizando o sis-
tema de navegação/multimédia ou o
mostrador de informações múltiplas
Pare o veículo num local seguro, apli-
que o travão de estacionamento e colo-
que a alavanca das velocidades em P.
Para evitar que a bateria de 12 volts
descarregue, deixe o sistema híbrido
em funcionamento enquanto configura
as funcionalidades.
Configurações pessoais
O seu veículo inclui uma varie-
dade de funcionalidades ele-
trónicas que podem ser
personalizadas de acordo com
as suas preferências. Pode
alterar a configuração dessas
funcionalidades utilizando o
mostrador de informações
múltiplas, sistema de navega-
ção/multimédia ou em qual-
quer concessionário Toyota
autorizado, reparador Toyota
autorizado ou em qualquer
reparador da sua confiança.
Configurar funcionalidades
do veículo
AV I S O
■Durante a configuração
Uma vez que é necessário que o sis-
tema híbrido esteja em funciona-
mento durante a configuração,
certifique-se que o veículo está esta-
cionado num local com ventilação
adequada. Numa área fechada, tal
como uma garagem, os gases de
escape, incluindo o perigoso monó-
xido de carbono (CO), podem acumu-
lar-se e entrar para o veículo.
Consequentemente poderá ocorrer
morte ou problemas graves de saúde.
ATENÇÃO
■Durante a configuração
Para evitar a descarga da bateria de 12
volts, certifique-se que o sistema
híbrido está em funcionamento
enquanto configura as funcionalidades.
pM_RAV4-HV_OM_OM42D32PT.book Page 593 Wednesday, January 27, 2021 6:28 PM

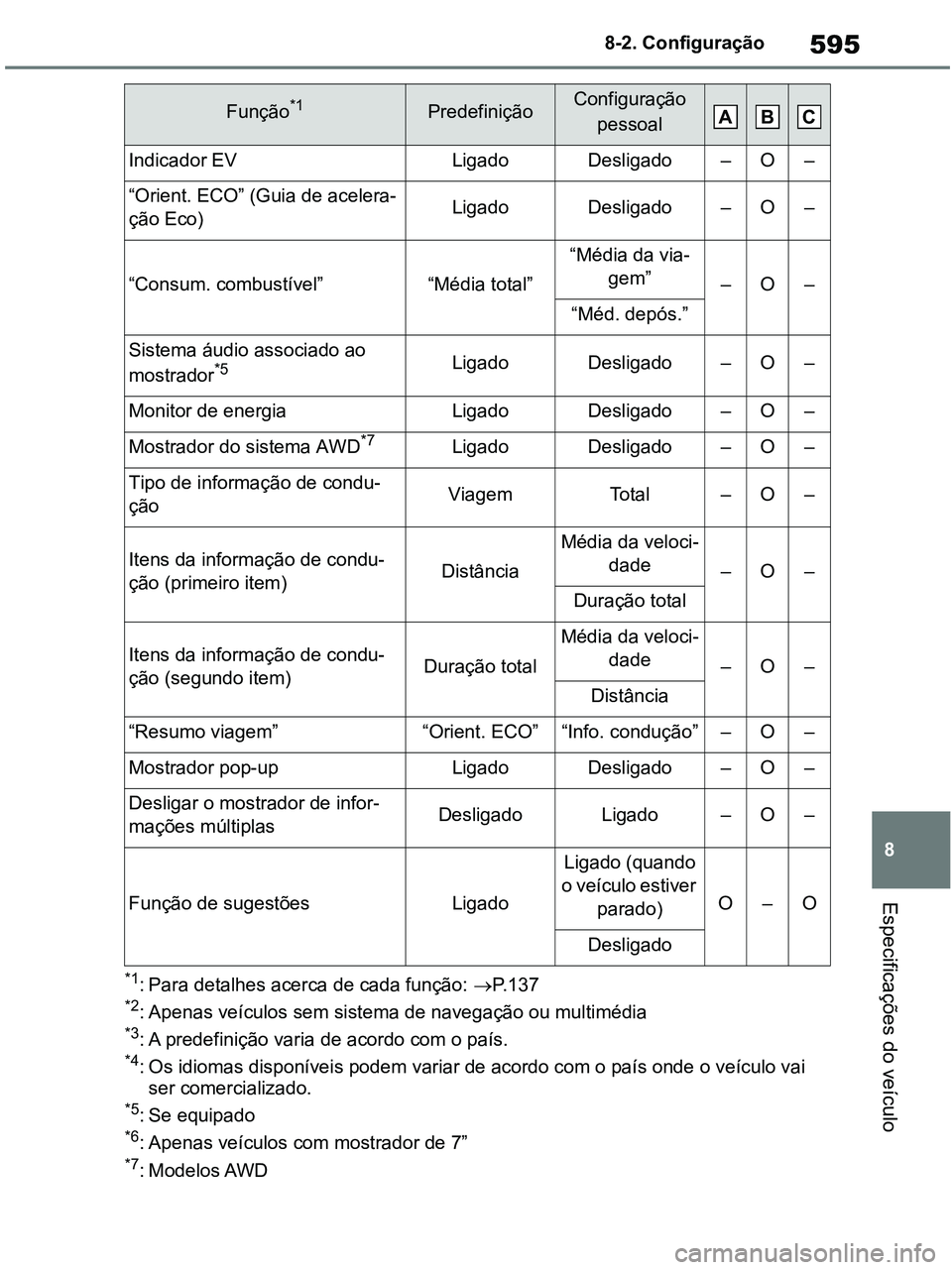

595
8 8-2. Configuração
Especificações do veículo
*1: Para detalhes acerca de cada função: P. 1 3 7*2: Apenas veículos sem sistema de navegação ou multimédia*3: A predefinição varia de acordo com o país.*4: Os idiomas disponíveis podem variar de acordo com o país onde o veículo vai
ser comercializado.
*5: Se equipado*6: Apenas veículos com mostrador de 7”*7: Modelos AWD
Indicador EVLigadoDesligado–O–
“Orient. ECO” (Guia de acelera-
ção Eco)LigadoDesligado–O–
“Consum. combustível”“Média total”
“Média da via-
gem”
–O–
“Méd. depós.”
Sistema áudio associado ao
mostrador*5LigadoDesligado–O–
Monitor de energia LigadoDesligado–O–
Mostrador do sistema AWD*7LigadoDesligado–O–
Tipo de informação de condu-
çãoViagemTo t a l–O–
Itens da informação de condu-
ção (primeiro item)Distância
Média da veloci-
dade
–O–
Duração total
Itens da informação de condu-
ção (segundo item)Duração total
Média da veloci-
dade
–O–
Distância
“Resumo viagem”“Orient. ECO”“Info. condução”–O–
Mostrador pop-upLigadoDesligado–O–
Desligar o mostrador de infor-
mações múltiplasDesligadoLigado–O–
Função de sugestõesLigado
Ligado (quando
o veículo estiver
parado)
O–O
Desligado
Função*1PredefiniçãoConfiguração
pessoalABC
pM_RAV4-HV_OM_OM42D32PT.book Page 595 Wednesday, January 27, 2021 6:28 PM
