2021 TOYOTA RAV4 ESP

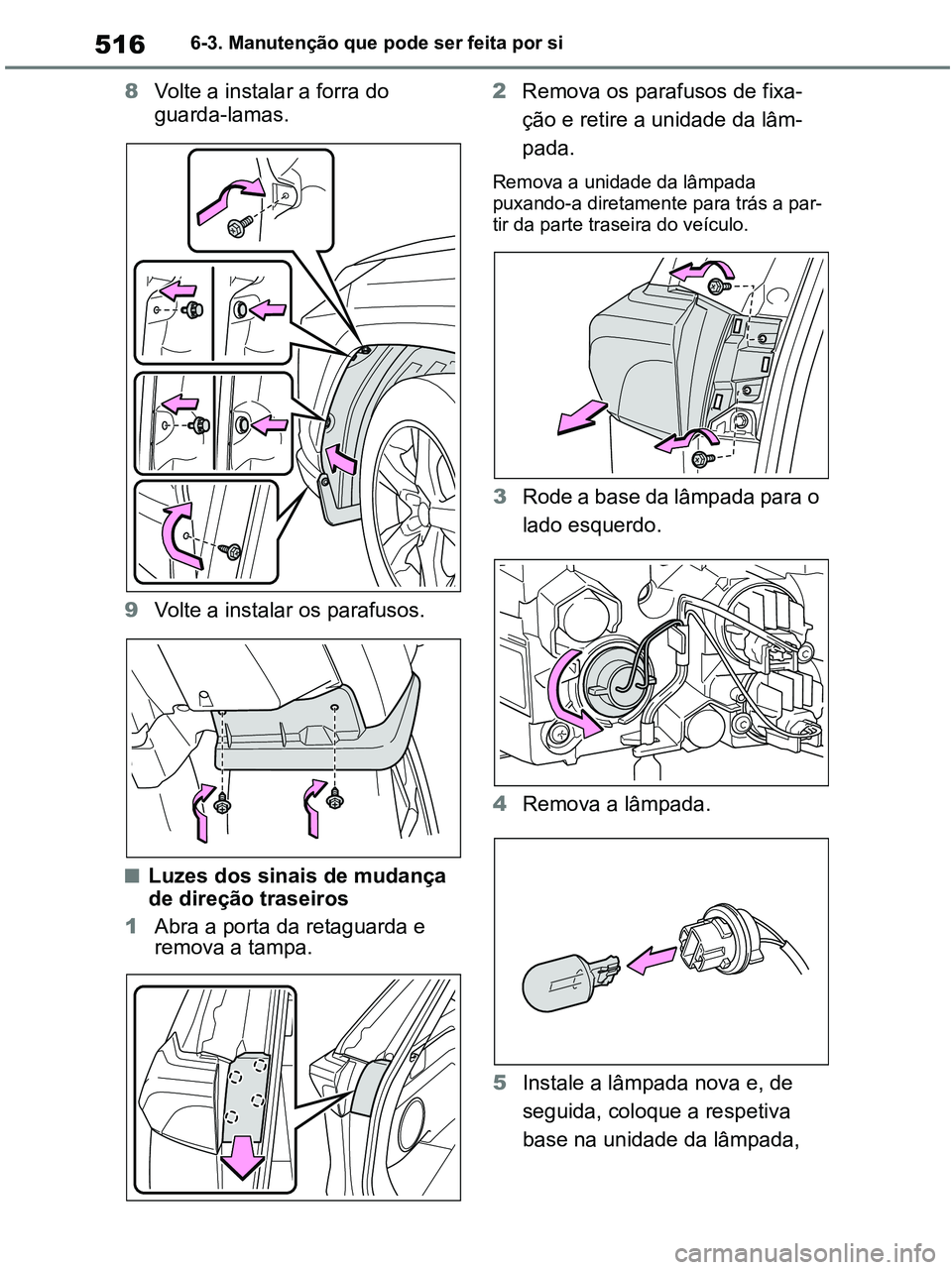

5166-3. Manutenção que pode ser feita por si
8Volte a instalar a forra do
guarda-lamas.
9Volte a instalar os parafusos.
■Luzes dos sinais de mudança
de direção traseiros
1Abra a porta da retaguarda e
remova a tampa.2Remova os parafusos de fixa-
ção e retire a unidade da lâm-
pada.
Remova a unidade da lâmpada
puxando-a diretamente para trás a par-
tir da parte traseira do veículo.
3Rode a base da lâmpada para o
lado esquerdo.
4Remova a lâmpada.
5Instale a lâmpada nova e, de
seguida, coloque a respetiva
base na unidade da lâmpada,
pM_RAV4-HV_OM_OM42D32PT.book Page 516 Wednesday, January 27, 2021 6:28 PM

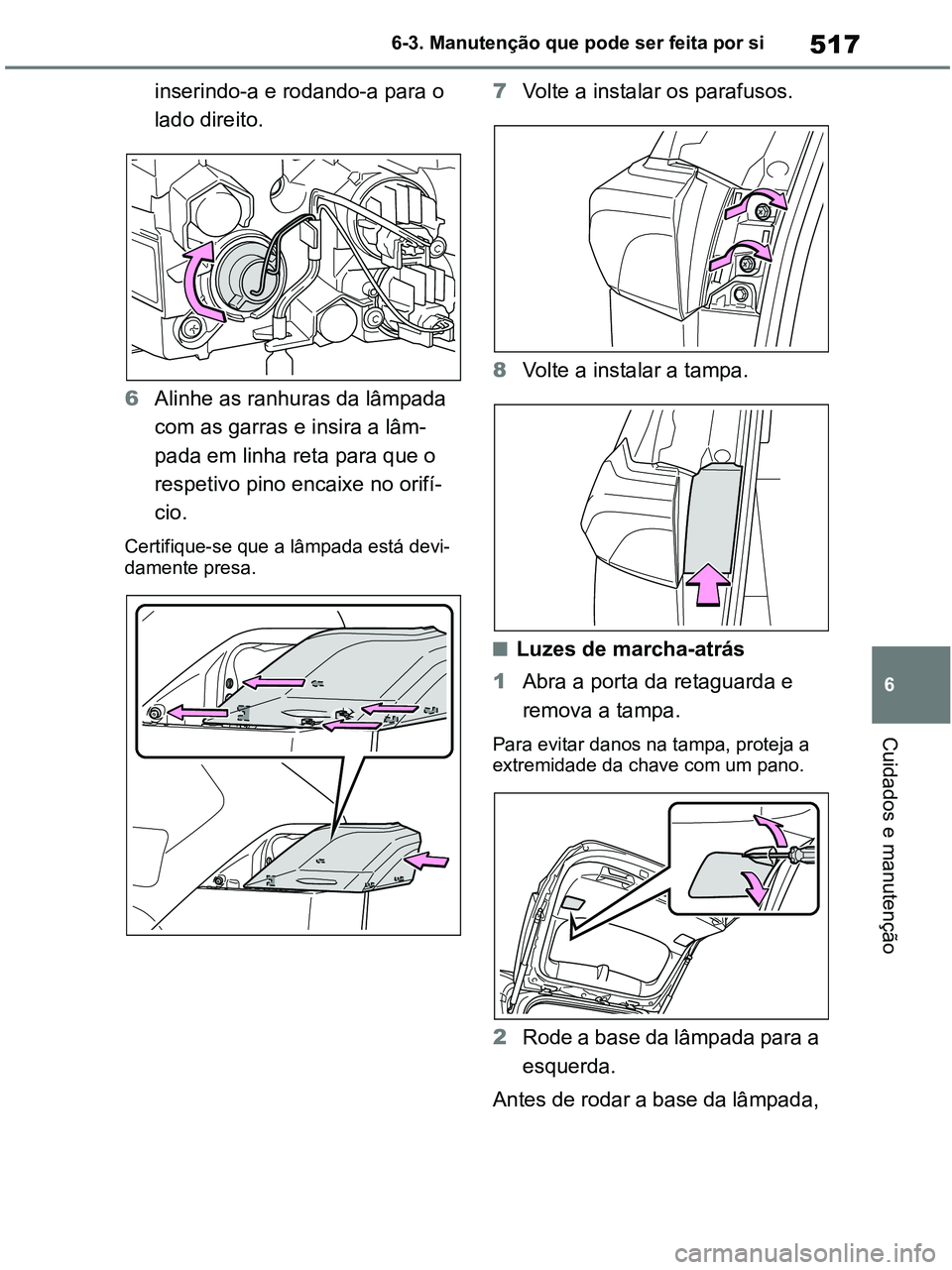

517
6 6-3. Manutenção que pode ser feita por si
Cuidados e manutenção
inserindo-a e rodando-a para o
lado direito.
6Alinhe as ranhuras da lâmpada
com as garras e insira a lâm-
pada em linha reta para que o
respetivo pino encaixe no orifí-
cio.
Certifique-se que a lâmpada está devi-
damente presa.
7Volte a instalar os parafusos.
8Volte a instalar a tampa.
■Luzes de marcha-atrás
1Abra a porta da retaguarda e
remova a tampa.
Para evitar danos na tampa, proteja a
extremidade da chave com um pano.
2Rode a base da lâmpada para a
esquerda.
Antes de rodar a base da lâmpada,
pM_RAV4-HV_OM_OM42D32PT.book Page 517 Wednesday, January 27, 2021 6:28 PM

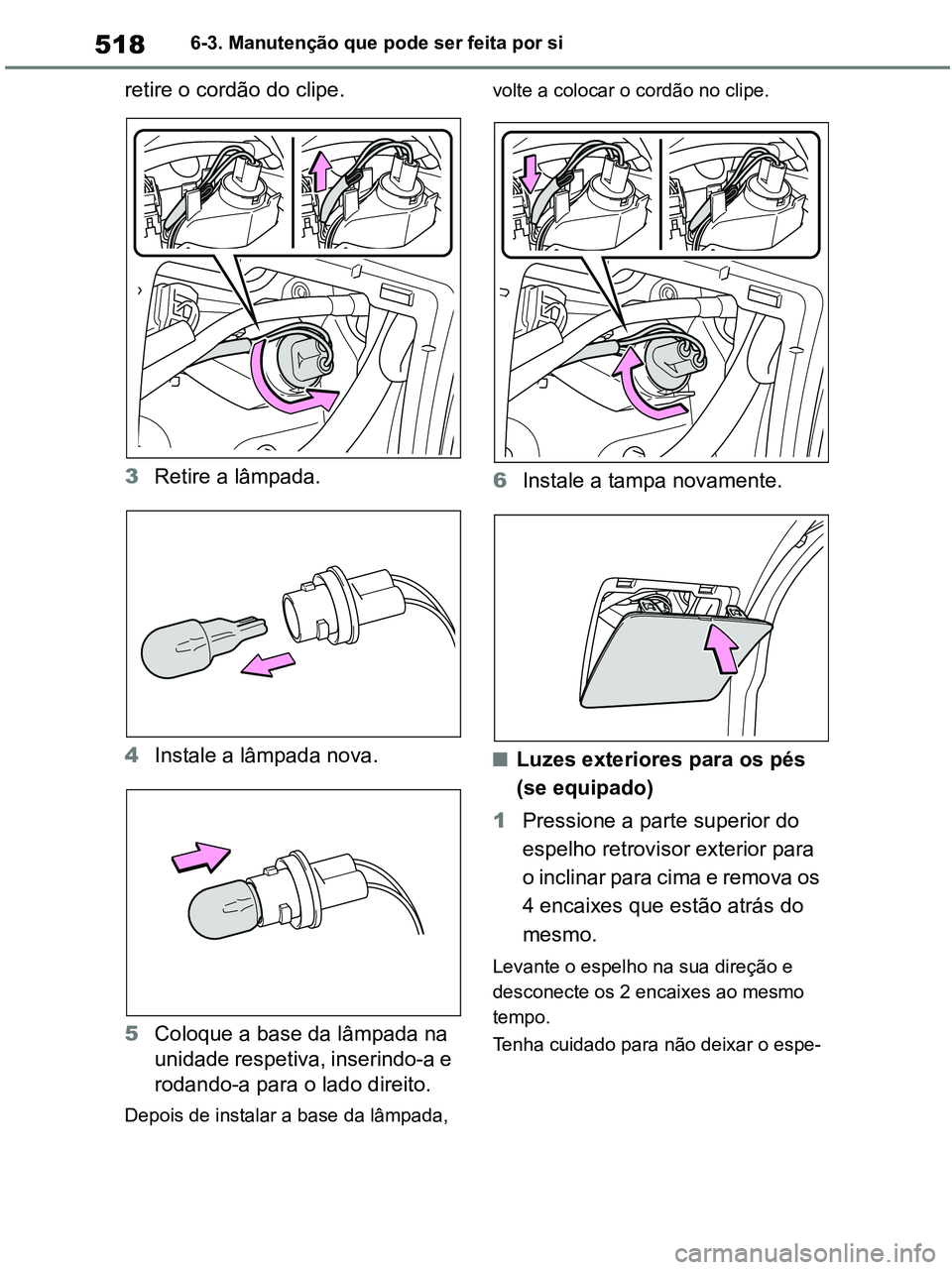

5186-3. Manutenção que pode ser feita por si
retire o cordão do clipe.
3Retire a lâmpada.
4Instale a lâmpada nova.
5Coloque a base da lâmpada na
unidade respetiva, inserindo-a e
rodando-a para o lado direito.
Depois de instalar a base da lâmpada, volte a colocar o cordão no clipe.
6Instale a tampa novamente.
■Luzes exteriores para os pés
(se equipado)
1Pressione a parte superior do
espelho retrovisor exterior para
o inclinar para cima e remova os
4 encaixes que estão atrás do
mesmo.
Levante o espelho na sua direção e
desconecte os 2 encaixes ao mesmo
tempo.
Tenha cuidado para não deixar o espe-
pM_RAV4-HV_OM_OM42D32PT.book Page 518 Wednesday, January 27, 2021 6:28 PM

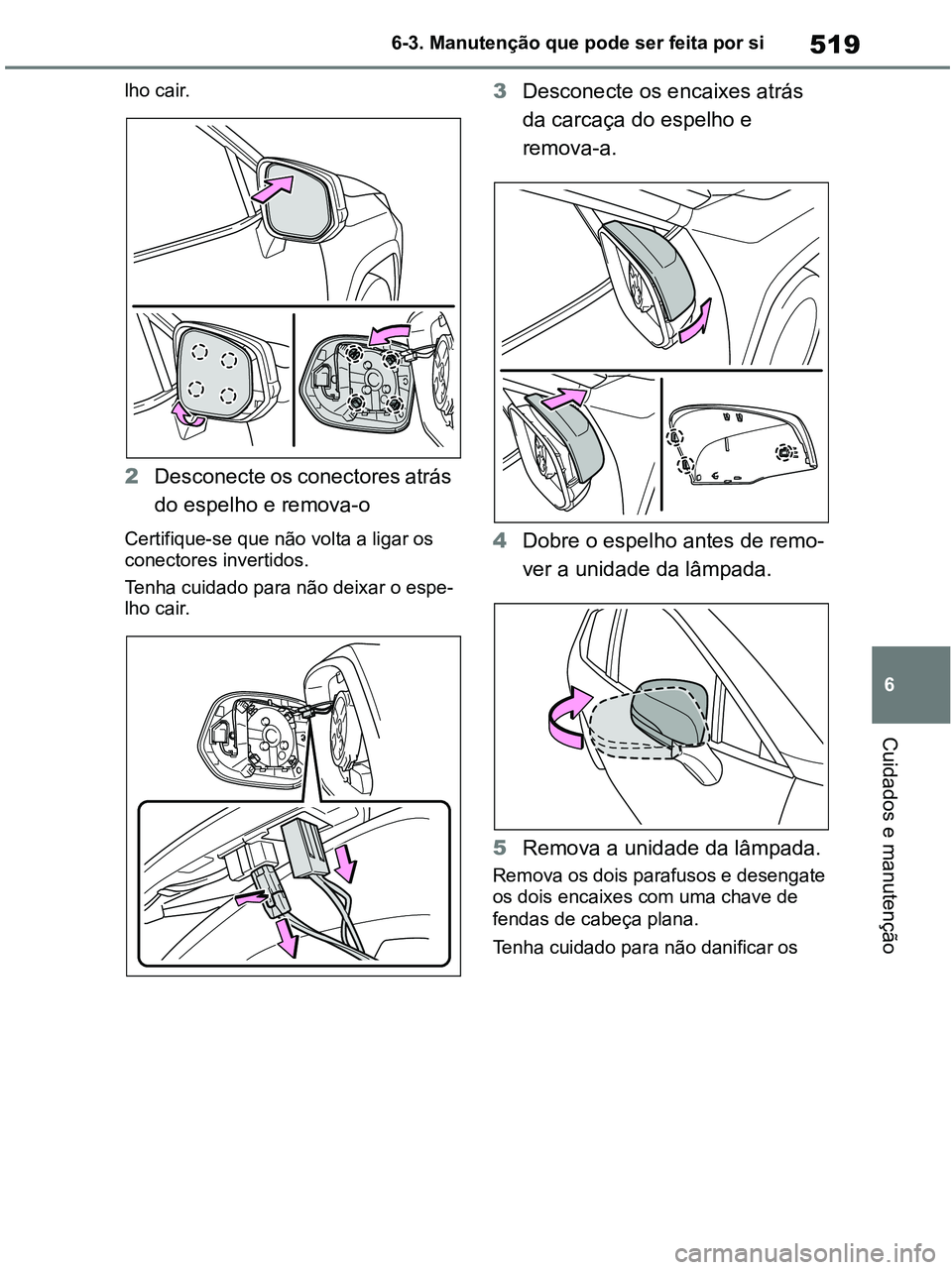

519
6 6-3. Manutenção que pode ser feita por si
Cuidados e manutenção
lho cair.
2Desconecte os conectores atrás
do espelho e remova-o
Certifique-se que não volta a ligar os
conectores invertidos.
Tenha cuidado para não deixar o espe-
lho cair.
3Desconecte os encaixes atrás
da carcaça do espelho e
remova-a.
4Dobre o espelho antes de remo-
ver a unidade da lâmpada.
5Remova a unidade da lâmpada.
Remova os dois parafusos e desengate
os dois encaixes com uma chave de
fendas de cabeça plana.

Tenha cuidado para não danificar os
pM_RAV4-HV_OM_OM42D32PT.book Page 519 Wednesday, January 27, 2021 6:28 PM

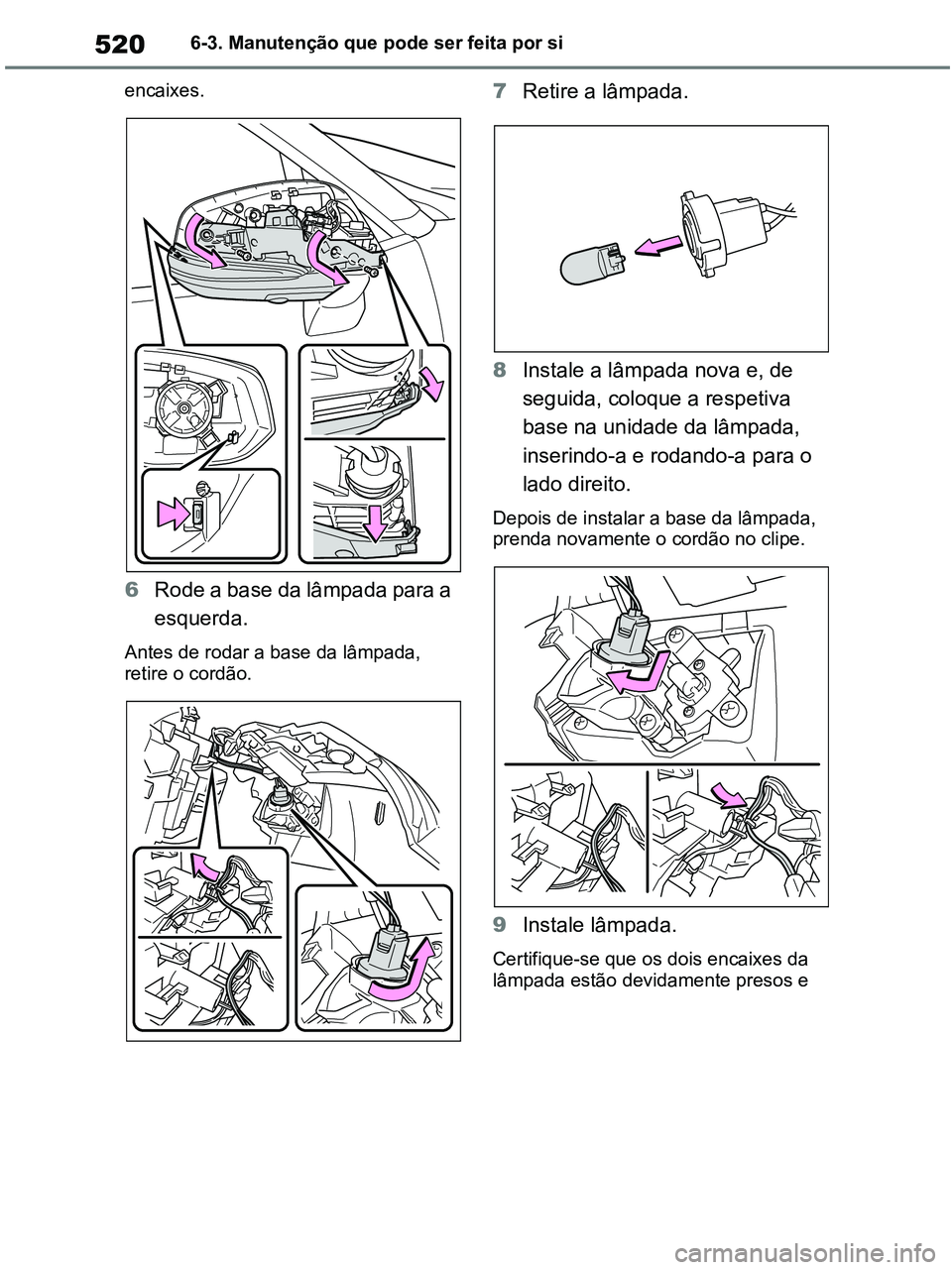

5206-3. Manutenção que pode ser feita por si
encaixes.
6Rode a base da lâmpada para a
esquerda.
Antes de rodar a base da lâmpada,
retire o cordão.
7Retire a lâmpada.
8Instale a lâmpada nova e, de
seguida, coloque a respetiva
base na unidade da lâmpada,
inserindo-a e rodando-a para o
lado direito.
Depois de instalar a base da lâmpada,
prenda novamente o cordão no clipe.
9Instale lâmpada.
Certifique-se que os dois encaixes da
lâmpada estão devidamente presos e
pM_RAV4-HV_OM_OM42D32PT.book Page 520 Wednesday, January 27, 2021 6:28 PM

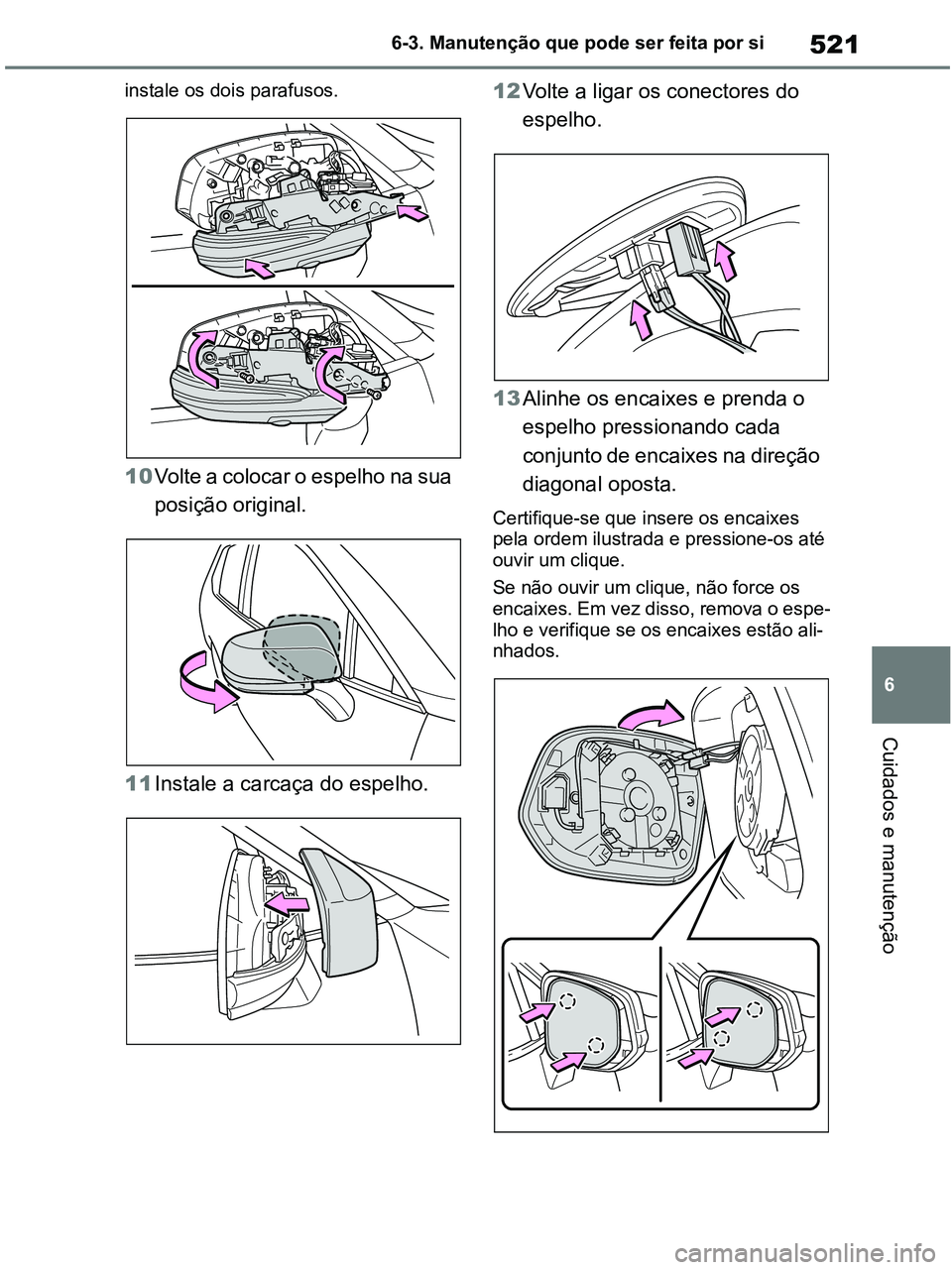

521
6 6-3. Manutenção que pode ser feita por si
Cuidados e manutenção
instale os dois parafusos.
10Volte a colocar o espelho na sua
posição original.
11Instale a carcaça do espelho. 12Volte a ligar os conectores do
espelho.
13Alinhe os encaixes e prenda o
espelho pressionando cada
conjunto de encaixes na direção
diagonal oposta.
Certifique-se que insere os encaixes
pela ordem ilustrada e pressione-os até
ouvir um clique.
Se não ouvir um clique, não force os
encaixes. Em vez disso, remova o espe-
lho e verifique se os encaixes estão ali-
nhados.
pM_RAV4-HV_OM_OM42D32PT.book Page 521 Wednesday, January 27, 2021 6:28 PM

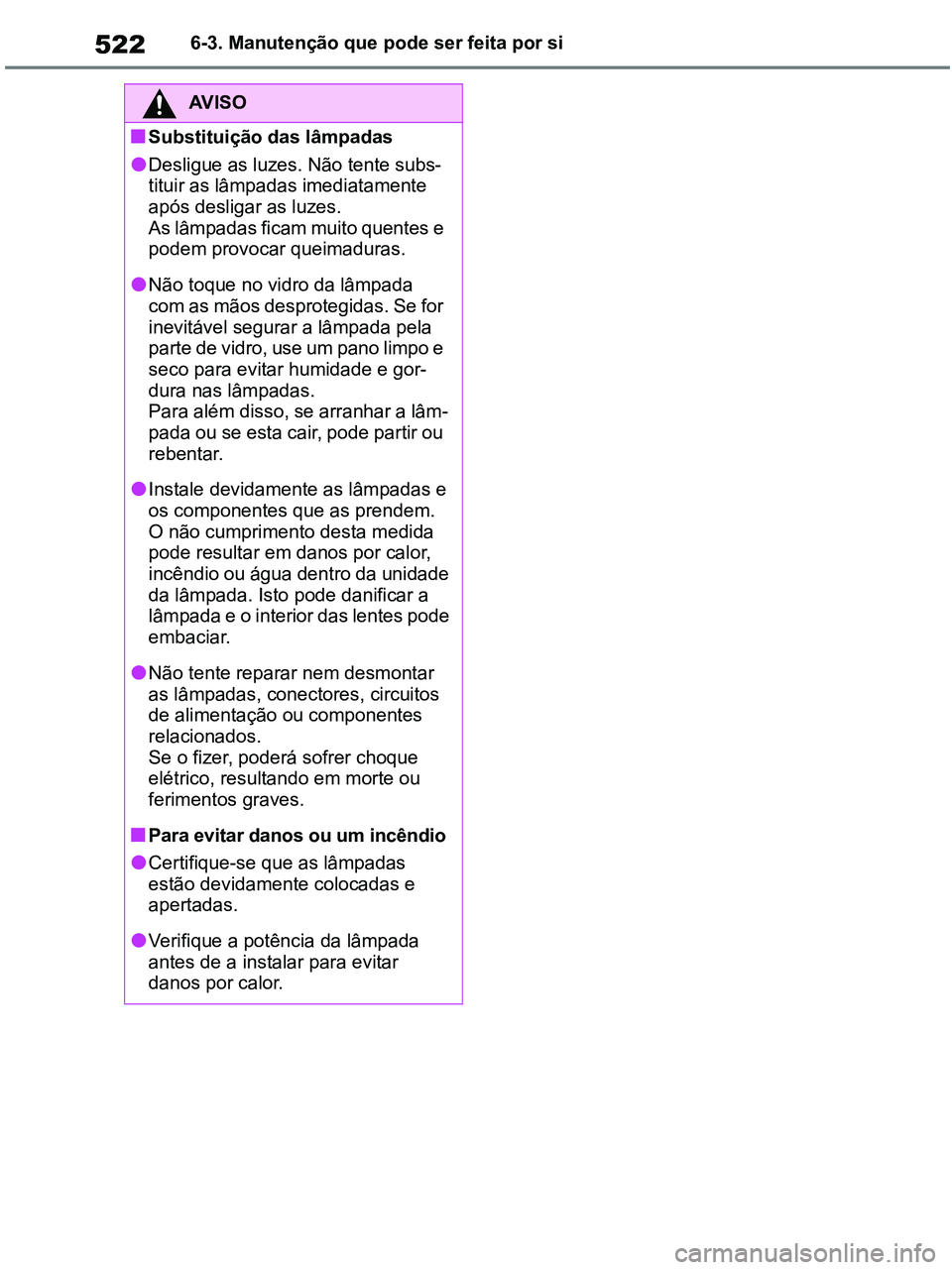

5226-3. Manutenção que pode ser feita por si
AV I S O
■Substituição das lâmpadas
●Desligue as luzes. Não tente subs-
tituir as lâmpadas imediatamente
após desligar as luzes.
As lâmpadas ficam muito quentes e
podem provocar queimaduras.
●Não toque no vidro da lâmpada
com as mãos desprotegidas. Se for
inevitável segurar a lâmpada pela
parte de vidro, use um pano limpo e
seco para evitar humidade e gor-
dura nas lâmpadas.
Para além disso, se arranhar a lâm-
pada ou se esta cair, pode partir ou
rebentar.
●Instale devidamente as lâmpadas e
os componentes que as prendem.
O não cumprimento desta medida
pode resultar em danos por calor,
incêndio ou água dentro da unidade
da lâmpada. Isto pode danificar a
lâmpada e o interior das lentes pode
embaciar.
●Não tente reparar nem desmontar
as lâmpadas, conectores, circuitos
de alimentação ou componentes
relacionados.
Se o fizer, poderá sofrer choque
elétrico, resultando em morte ou
ferimentos graves.
■Para evitar danos ou um incêndio
●Certifique-se que as lâmpadas
estão devidamente colocadas e
apertadas.
●Verifique a potência da lâmpada
antes de a instalar para evitar
danos por calor.
pM_RAV4-HV_OM_OM42D32PT.book Page 522 Wednesday, January 27, 2021 6:28 PM

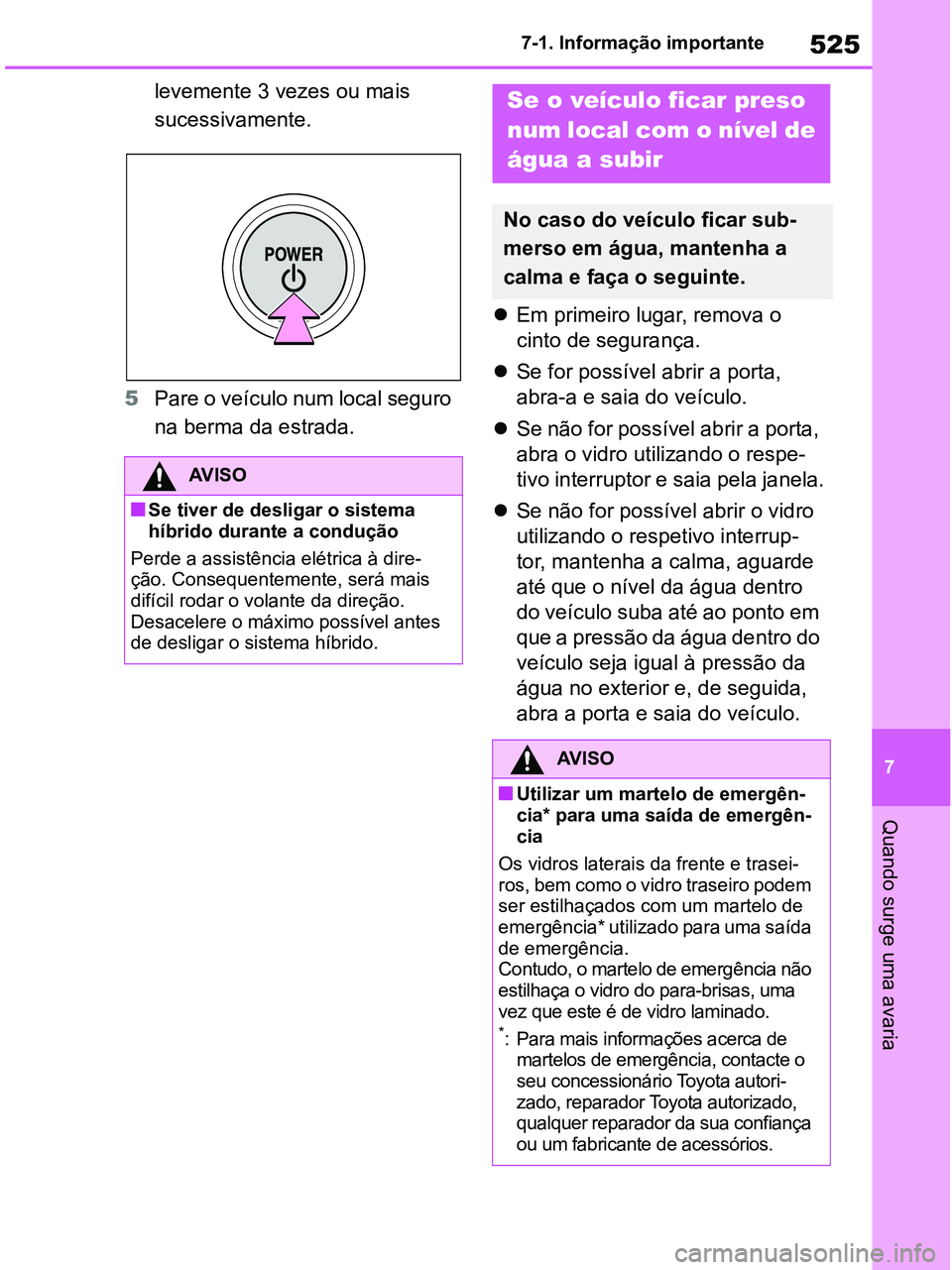

525
7 7-1. Informação importante
Quando surge uma avaria
levemente 3 vezes ou mais
sucessivamente.
5Pare o veículo num local seguro
na berma da estrada.Em primeiro lugar, remova o
cinto de segurança.
Se for possível abrir a porta,
abra-a e saia do veículo.
Se não for possível abrir a porta,
abra o vidro utilizando o respe-
tivo interruptor e saia pela janela.
Se não for possível abrir o vidro
utilizando o respetivo interrup-
tor, mantenha a calma, aguarde
até que o nível da água dentro
do veículo suba até ao ponto em
que a pressão da água dentro do
veículo seja igual à pressão da
água no exterior e, de seguida,
abra a porta e saia do veículo.
AV I S O
■Se tiver de desligar o sistema
híbrido durante a condução
Perde a assistência elétrica à dire-
ção. Consequentemente, será mais
difícil rodar o volante da direção.
Desacelere o máximo possível antes
de desligar o sistema híbrido.
Se o veículo ficar preso
num local com o nível de
água a subir
No caso do veículo ficar sub-
merso em água, mantenha a
calma e faça o seguinte.
AV I S O
■Utilizar um martelo de emergên-
cia* para uma saída de emergên-
cia
Os vidros laterais da frente e trasei-
ros, bem como o vidro traseiro podem
ser estilhaçados com um martelo de
emergência* utilizado para uma saída
de emergência.
Contudo, o martelo de emergência não
estilhaça o vidro do para-brisas, uma
vez que este é de vidro laminado.
*: Para mais informações acerca de
martelos de emergência, contacte o
seu concessionário Toyota autori-
zado, reparador Toyota autorizado,
qualquer reparador da sua confiança
ou um fabricante de acessórios.
pM_RAV4-HV_OM_OM42D32PT.book Page 525 Wednesday, January 27, 2021 6:28 PM
