2021 TOYOTA PROACE EV Manuale de Empleo (in Spanish)

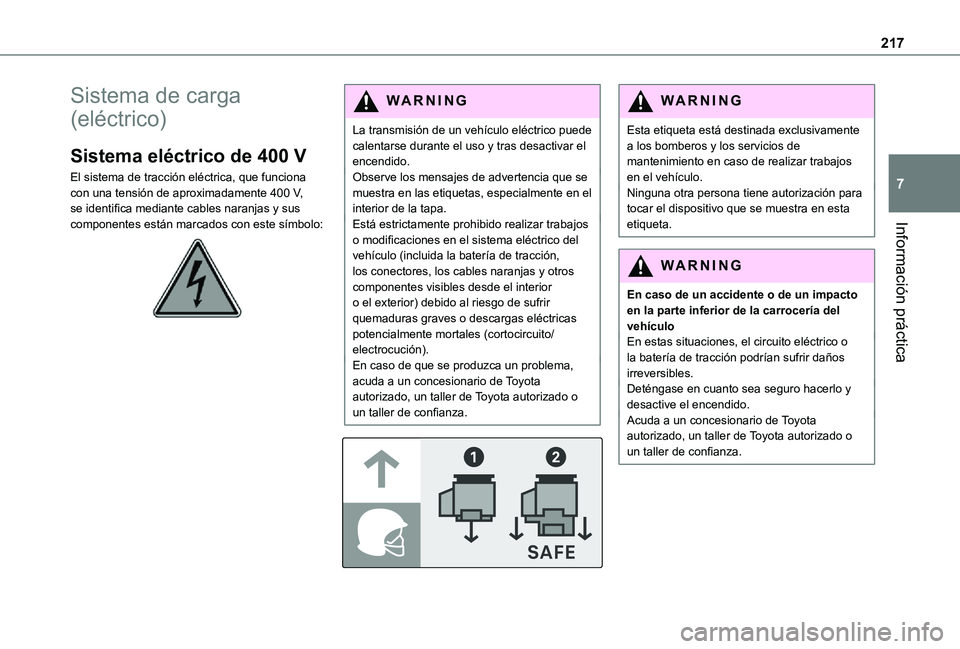

Page 217 of 360

TOYOTA PROACE EV 2021  Manuale de Empleo (in Spanish) 217
Información práctica
7
Sistema de carga
(eléctrico)
Sistema eléctrico de 400 V
El sistema de tracción eléctrica, que funciona con una tensión de aproximadamente 400 V, se identifica median

Page 218 of 360

TOYOTA PROACE EV 2021  Manuale de Empleo (in Spanish) 218
WARNI NG
En caso de exposición al fuegoAbandone el vehículo y evacúe a todos los pasajeros de inmediato. No intente extinguir el fuego por su cuenta, ya que podría electrocutarse.Contacte de i

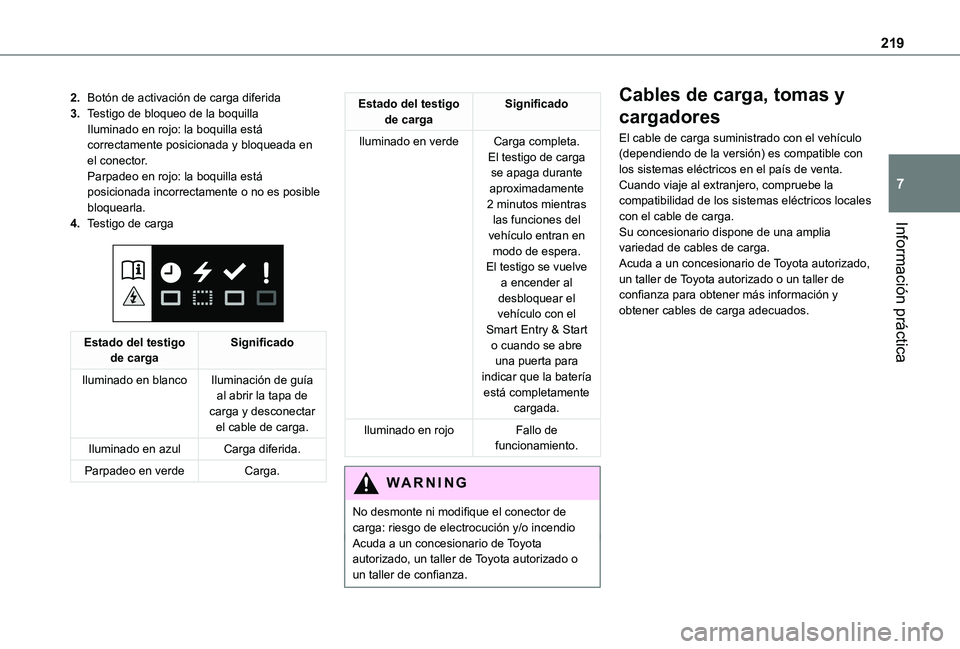

Page 219 of 360

TOYOTA PROACE EV 2021  Manuale de Empleo (in Spanish) 219
Información práctica
7
2.Botón de activación de carga diferida
3.Testigo de bloqueo de la boquillaIluminado en rojo: la boquilla está correctamente posicionada y bloqueada en el conector.Parp

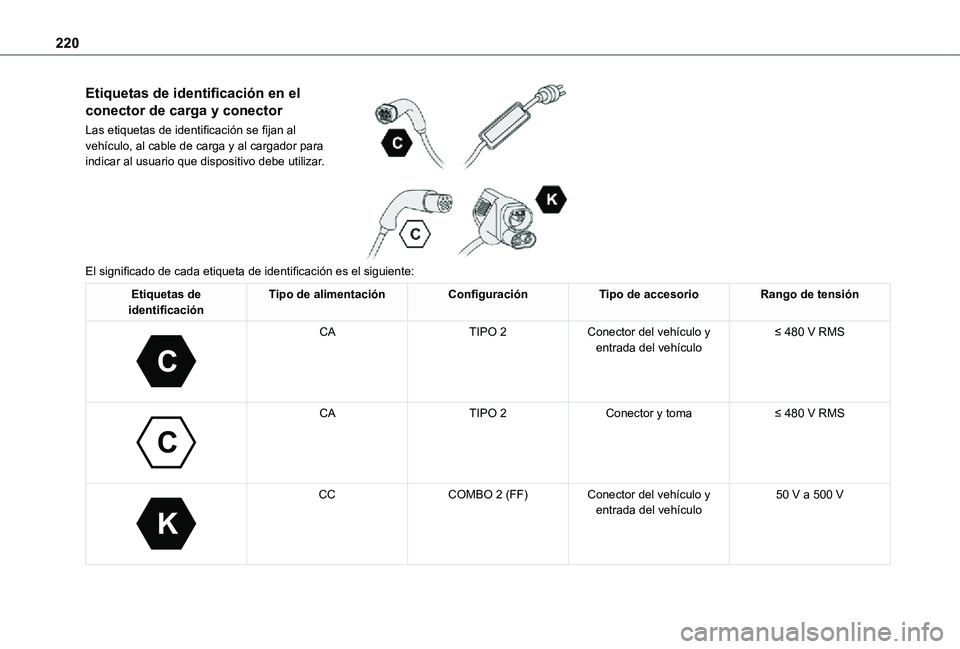

Page 220 of 360

TOYOTA PROACE EV 2021  Manuale de Empleo (in Spanish) 220
Etiquetas de identificación en el
conector de carga y conector
Las etiquetas de identificación se fijan al vehículo, al cable de carga y al cargador para indicar al usuario que dispositivo deb

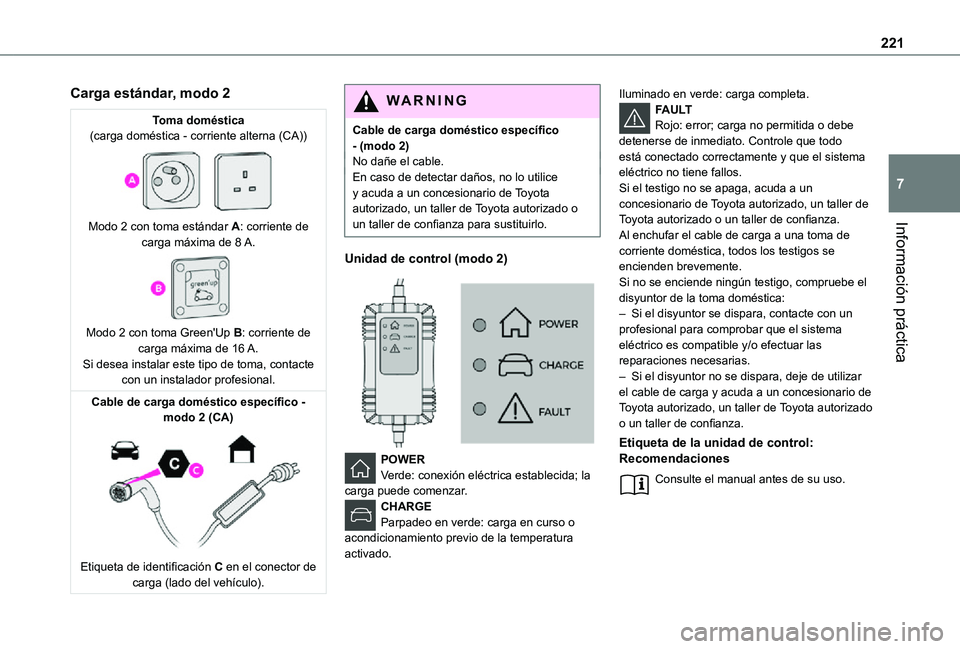

Page 221 of 360

TOYOTA PROACE EV 2021  Manuale de Empleo (in Spanish) 221
Información práctica
7
Carga estándar, modo 2
Toma doméstica(carga doméstica - corriente alterna (CA))

Modo 2 con toma estándar A: corriente de carga máxima de 8 A.

Modo 2 con toma Gr

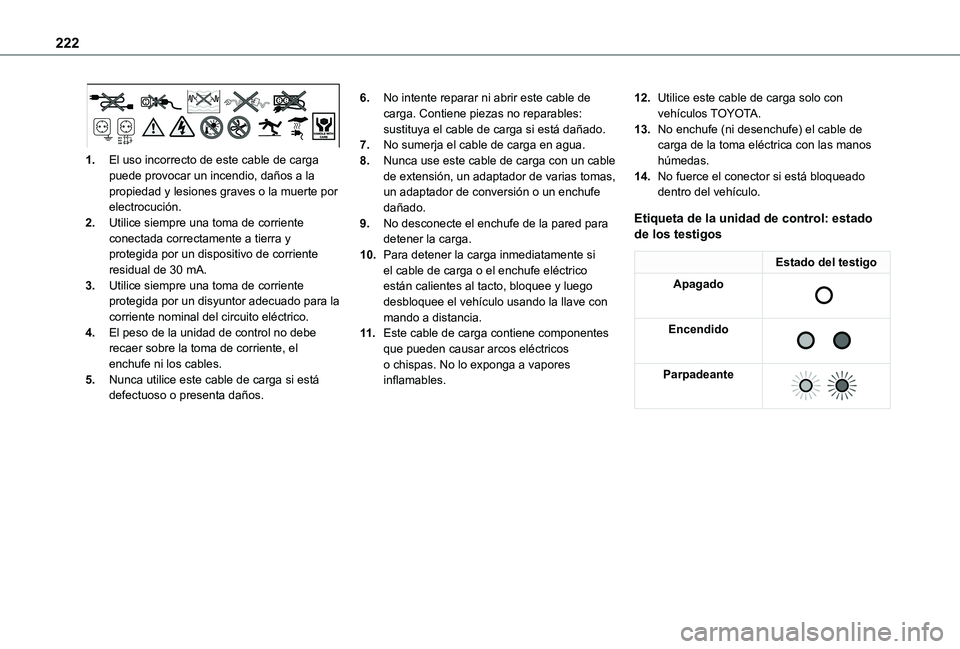

Page 222 of 360

TOYOTA PROACE EV 2021  Manuale de Empleo (in Spanish) 222
1.El uso incorrecto de este cable de carga puede provocar un incendio, daños a la propiedad y lesiones graves o la muerte por electrocución.
2.Utilice siempre una toma de corriente conectada cor

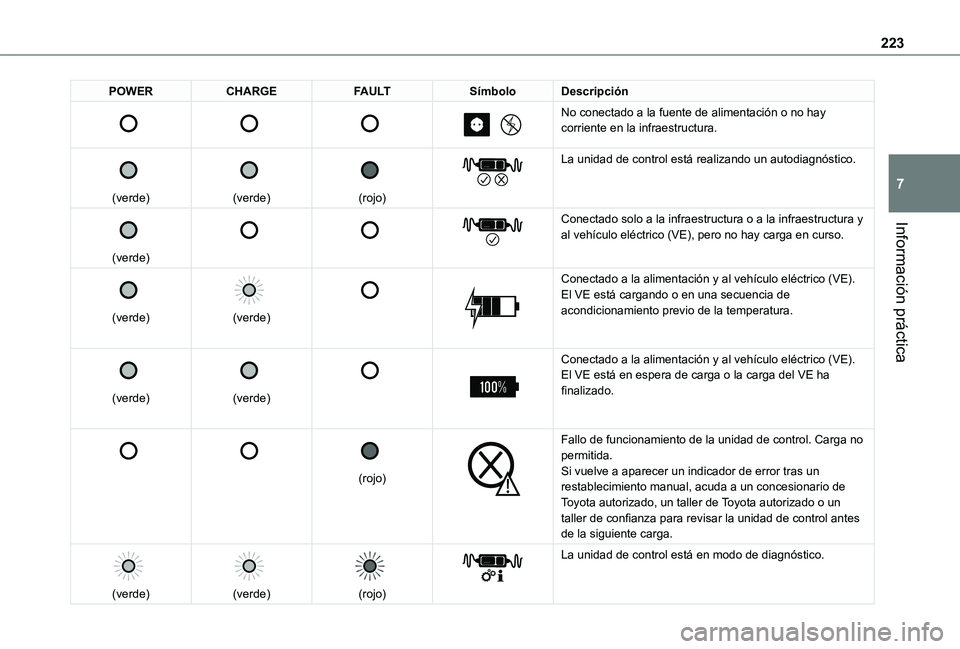

Page 223 of 360

TOYOTA PROACE EV 2021  Manuale de Empleo (in Spanish) 223
Información práctica
7
POWERCHARGEFAULTSímboloDescripción







No conectado a la fuente de alimentación o no hay corriente en la infraestructura.


(verde)


(verde)


(rojo)

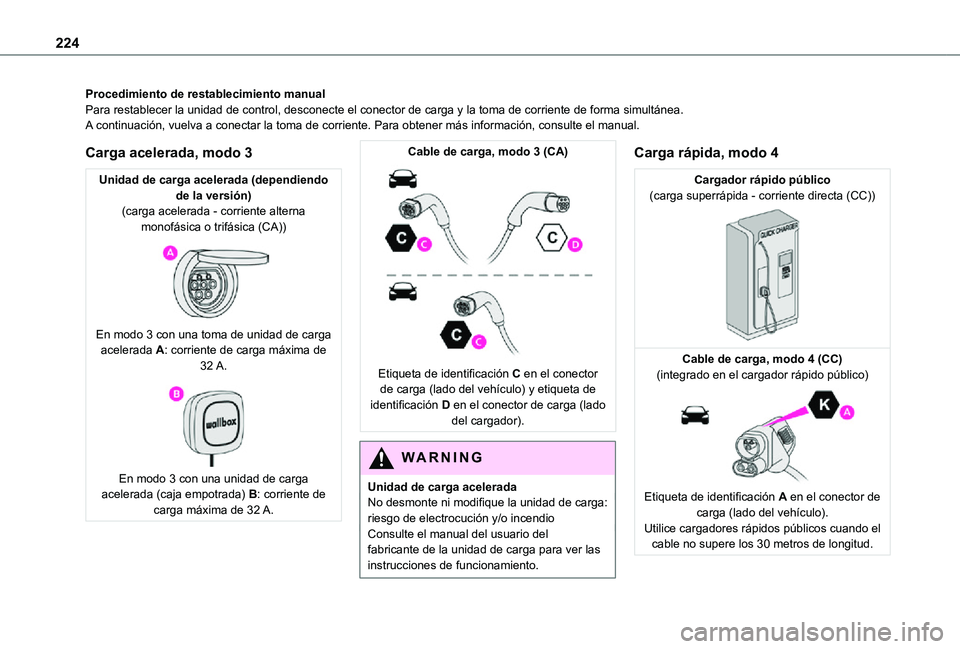

Page 224 of 360

TOYOTA PROACE EV 2021  Manuale de Empleo (in Spanish) 224
Procedimiento de restablecimiento manualPara restablecer la unidad de control, desconecte el conector de carga y\
 la toma de corriente de forma simultánea.A continuación, vuelva a conectar la t
