2021 TOYOTA PROACE EV Manuale de Empleo (in Spanish)

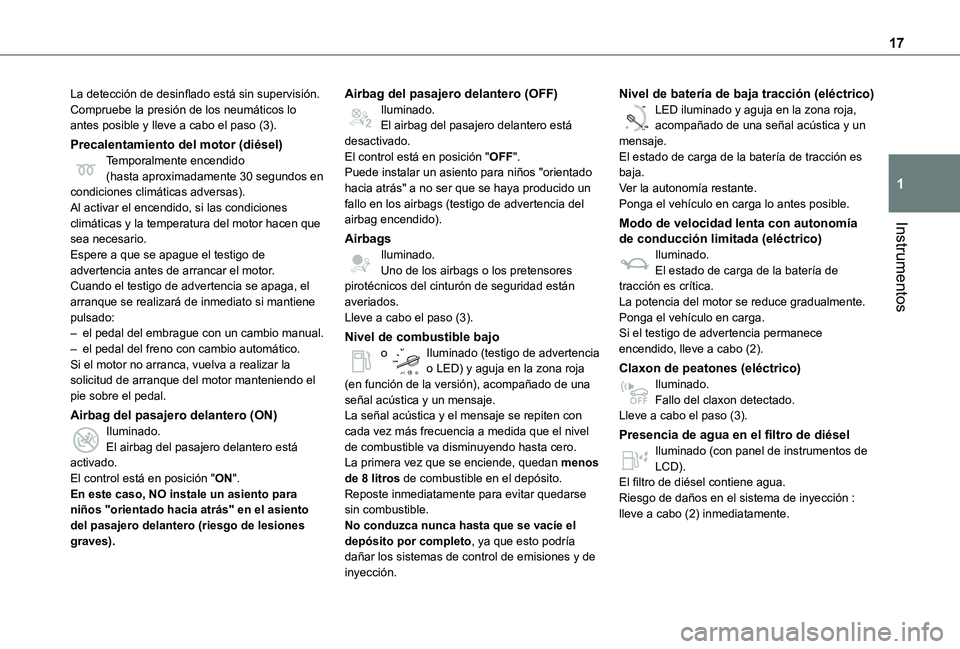

17
Instrumentos
1
La detección de desinflado está sin supervisión.Compruebe la presión de los neumáticos lo antes posible y lleve a cabo el paso (3).
Precalentamiento del motor (diésel)Temporalmente encendido(hasta aproximadamente 30 segundos en condiciones climáticas adversas).Al activar el encendido, si las condiciones climáticas y la temperatura del motor hacen que sea necesario.Espere a que se apague el testigo de advertencia antes de arrancar el motor.Cuando el testigo de advertencia se apaga, el arranque se realizará de inmediato si mantiene pulsado:– el pedal del embrague con un cambio manual.– el pedal del freno con cambio automático.Si el motor no arranca, vuelva a realizar la solicitud de arranque del motor manteniendo el pie sobre el pedal.
Airbag del pasajero delantero (ON)Iluminado.
El airbag del pasajero delantero está activado.El control está en posición "ON".En este caso, NO instale un asiento para niños "orientado hacia atrás" en el asiento del pasajero delantero (riesgo de lesiones graves).
Airbag del pasajero delantero (OFF)Iluminado.El airbag del pasajero delantero está desactivado.El control está en posición "OFF".Puede instalar un asiento para niños "orientado hacia atrás" a no ser que se haya producido un fallo en los airbags (testigo de advertencia del airbag encendido).
AirbagsIluminado.Uno de los airbags o los pretensores pirotécnicos del cinturón de seguridad están averiados.Lleve a cabo el paso (3).
Nivel de combustible bajoo Iluminado (testigo de advertencia o LED) y aguja en la zona roja (en función de la versión), acompañado de una señal acústica y un mensaje.La señal acústica y el mensaje se repiten con cada vez más frecuencia a medida que el nivel
de combustible va disminuyendo hasta cero.La primera vez que se enciende, quedan menos de 8 litros de combustible en el depósito.Reposte inmediatamente para evitar quedarse sin combustible.No conduzca nunca hasta que se vacíe el depósito por completo, ya que esto podría dañar los sistemas de control de emisiones y de inyección.
Nivel de batería de baja tracción (eléctrico)
0 %
100
LED iluminado y aguja en la zona roja, acompañado de una señal acústica y un mensaje.El estado de carga de la batería de tracción es baja.Ver la autonomía restante.Ponga el vehículo en carga lo antes posible.
Modo de velocidad lenta con autonomía de conducción limitada (eléctrico)Iluminado.El estado de carga de la batería de tracción es crítica.La potencia del motor se reduce gradualmente.Ponga el vehículo en carga.Si el testigo de advertencia permanece encendido, lleve a cabo (2).
Claxon de peatones (eléctrico)Iluminado.Fallo del claxon detectado.Lleve a cabo el paso (3).
Presencia de agua en el filtro de diésel
Iluminado (con panel de instrumentos de LCD).El filtro de diésel contiene agua.Riesgo de daños en el sistema de inyección : lleve a cabo (2) inmediatamente.

18
Filtro de partículas (diésel)Iluminado, acompañado de una señal acústica y un mensaje sobre el riesgo de bloqueo del filtro de partículas.El filtro de partículas está comenzando a saturarse.En cuanto lo permitan las condiciones del tráfico, regenere el filtro conduciendo a una velocidad de al menos 60 km/h (40 mph) hasta que el testigo de advertencia se apague.Iluminado, acompañado de una señal acústica y un mensaje que señala que el nivel de aditivo del filtro de partículas es demasiado bajo.Se ha alcanzado el nivel mínimo del depósito de aditivo.Rellene el nivel lo antes posible: lleve a cabo el paso (3).
ServodirecciónIluminado.La servodirección tiene un fallo.Conduzca con precaución a una velocidad moderada y, a continuación, lleve a cabo el paso
(3).
Luz antiniebla traseraIluminado.La luz está encendida.
Pie sobre el frenoIluminado.No hay presión o presión insuficiente sobre el pedal del freno.
Con el cambio automático o el selector de conducción, puede que sea necesario pisar el pedal del freno para desbloquear la caja de cambios desde el modo N.
Pie sobre el embragueIluminado.Stop & Start: el cambio al modo START se rechaza debido a que el pedal del embrague no está pisado a fondo.Pise el pedal del embrague a fondo.
Testigos de advertencia/indicación verdes
Limpieza automáticaIluminado.La limpieza automática del parabrisas está activada.
Luces de cruce automáticasIluminado.La función se ha activado a través del menú de configuración del vehículo.La palanca de control de luces está en la posición "AUTO".
Stop & StartIluminado.Cuando el vehículo se detiene, el Stop & Start coloca el motor en modo STOP.Parpadeo temporal.El modo STOP no está disponible momentáneamente o se acciona el modo START automáticamente.
Vehículo listo para conducir (eléctrico)Iluminado, acompañado de una señal acústica al encenderse.El vehículo está listo para conducir y los sistemas de confort térmico están disponibles.El testigo se apaga al alcanzarse una velocidad aproximada de 5 km/h (3 mph) y se vuelve a encender cuando el vehículo se detiene.El indicador se apagará cuando apague el motor y salga del vehículo.
Supervisión de punto ciegoIluminado.La función se ha activado.
Sistema de advertencia de cambio de carrilParpadea, acompañado de una señal acústica.Se está cruzando una línea, lado derecho (o lado izquierdo).Gire el volante en la dirección opuesta para volver a la trayectoria correcta.
Intermitentes
Intermitentes con señal acústica.Los intermitentes están encendidos.Iluminado.Las luces están encendidas.
Luces de cruceIluminado.Las luces están encendidas.

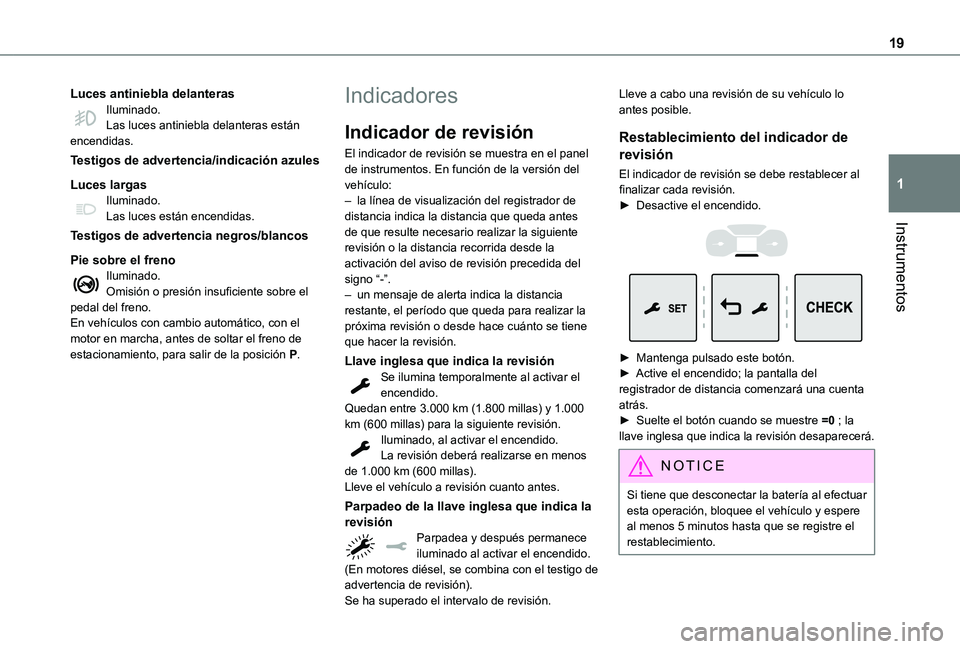

19
Instrumentos
1
Luces antiniebla delanterasIluminado.Las luces antiniebla delanteras están encendidas.
Testigos de advertencia/indicación azules
Luces largasIluminado.Las luces están encendidas.
Testigos de advertencia negros/blancos
Pie sobre el frenoIluminado.Omisión o presión insuficiente sobre el pedal del freno.En vehículos con cambio automático, con el motor en marcha, antes de soltar el freno de estacionamiento, para salir de la posición P.
Indicadores
Indicador de revisión
El indicador de revisión se muestra en el panel de instrumentos. En función de la versión del vehículo:– la línea de visualización del registrador de distancia indica la distancia que queda antes de que resulte necesario realizar la siguiente revisión o la distancia recorrida desde la activación del aviso de revisión precedida del signo “-”.– un mensaje de alerta indica la distancia restante, el período que queda para realizar la próxima revisión o desde hace cuánto se tiene que hacer la revisión.
Llave inglesa que indica la revisiónSe ilumina temporalmente al activar el encendido.Quedan entre 3.000 km (1.800 millas) y 1.000 km (600 millas) para la siguiente revisión.Iluminado, al activar el encendido.
La revisión deberá realizarse en menos de 1.000 km (600 millas).Lleve el vehículo a revisión cuanto antes.
Parpadeo de la llave inglesa que indica la revisiónParpadea y después permanece iluminado al activar el encendido.(En motores diésel, se combina con el testigo de advertencia de revisión).
Se ha superado el intervalo de revisión.
Lleve a cabo una revisión de su vehículo lo antes posible.
Restablecimiento del indicador de
revisión
El indicador de revisión se debe restablecer al finalizar cada revisión.► Desactive el encendido.


► Mantenga pulsado este botón.► Active el encendido; la pantalla del registrador de distancia comenzará una cuenta atrás.► Suelte el botón cuando se muestre =0 ; la llave inglesa que indica la revisión desaparecerá.
NOTIC E
Si tiene que desconectar la batería al efectuar esta operación, bloquee el vehículo y espere al menos 5 minutos hasta que se registre el restablecimiento.

20
Recordatorio de revisión
Puede acceder a la información de revisión en cualquier momento.► Pulse este botón.La información de revisión se muestra durante unos segundos y después desaparece.
NOTIC E
La distancia indicada (en millas o kilómetros)
se calcula en función de la distancia recorrida y del tiempo transcurrido desde la última revisión.Es posible que la alerta se active en una fecha cercana a la fecha límite.
Indicador de temperatura
del refrigerante (diésel)

Con el motor en marcha:– En la zona A, la temperatura es correcta.
– En la zona B, la temperatura es demasiado alta. El indicador de advertencia correspondiente y el indicador de advertencia STOP se iluminan en color rojo en el panel de instrumentos, acompañados de un mensaje en pantalla y una señal acústica.Detenga el vehículo en cuanto le resulte seguro.Espere unos minutos antes de apagar el motor.
WARNI NG
Después de desactivar el encendido, abra el capó con cuidado y compruebe el nivel de refrigerante.
NOTIC E
Si desea obtener más información acerca de Comprobación de los niveles, consulte la sección correspondiente.
Comprobación
Tras conducir unos minutos, la temperatura y la presión del sistema de refrigeración aumentan.Para rellenar el nivel:► espere una hora como mínimo hasta que se enfríe el motor,
► desatornille la tapa con dos giros para aliviar la presión,► cuando la presión haya descendido, retire la tapa,
► rellene el nivel hasta la marca "MAX".Si desea obtener más información acerca de Comprobación de los niveles, consulte la sección correspondiente.
WARNI NG
Proceda con cuidado, existe el riesgo de sufrir quemaduras al rellenar el nivel de refrigerante. No rellene por encima del nivel
máximo (indicado en el depósito).
Indicador del nivel de aceite
del motor
(En función de la versión)En las versiones equipadas con un medidor de aceite eléctrico, el estado del nivel de aceite del motor se muestra en el panel de instrumentos durante unos segundos al activar el encendido, al mismo tiempo que la información de revisión.
NOTIC E
La lectura del nivel solo será correcta si el vehículo está en terreno nivelado y el motor ha estado apagado durante más de 30 minutos.

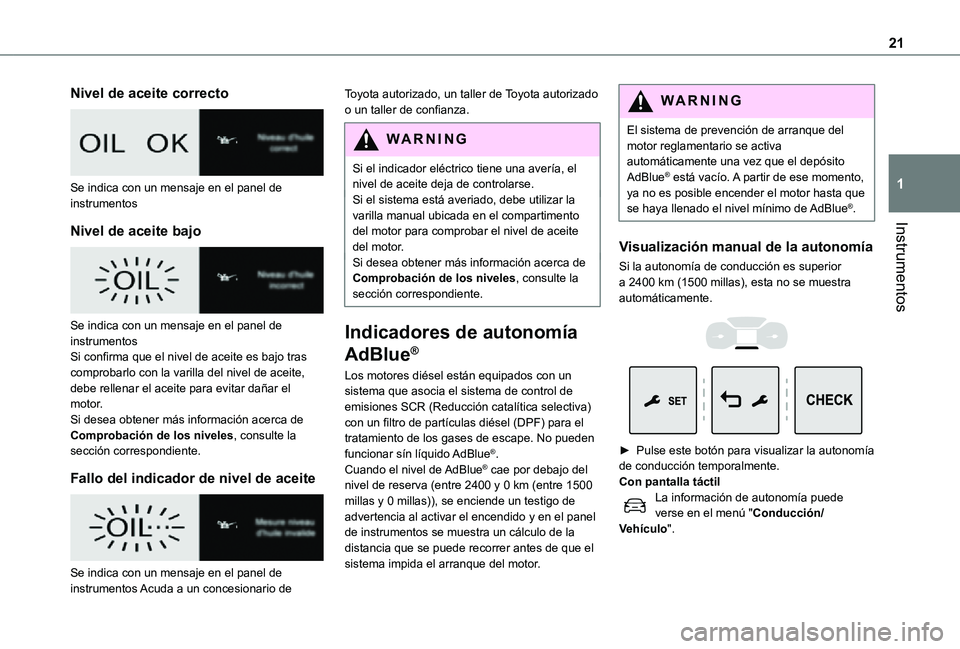

21
Instrumentos
1
Nivel de aceite correcto

Se indica con un mensaje en el panel de instrumentos
Nivel de aceite bajo

Se indica con un mensaje en el panel de instrumentosSi confirma que el nivel de aceite es bajo tras comprobarlo con la varilla del nivel de aceite, debe rellenar el aceite para evitar dañar el motor.Si desea obtener más información acerca de Comprobación de los niveles, consulte la
sección correspondiente.
Fallo del indicador de nivel de aceite

Se indica con un mensaje en el panel de instrumentos Acuda a un concesionario de
Toyota autorizado, un taller de Toyota autorizado o un taller de confianza.
WARNI NG
Si el indicador eléctrico tiene una avería, el nivel de aceite deja de controlarse.Si el sistema está averiado, debe utilizar la varilla manual ubicada en el compartimento del motor para comprobar el nivel de aceite
del motor.Si desea obtener más información acerca de Comprobación de los niveles, consulte la sección correspondiente.
Indicadores de autonomía
AdBlue®
Los motores diésel están equipados con un sistema que asocia el sistema de control de emisiones SCR (Reducción catalítica selectiva) con un filtro de partículas diésel (DPF) para el tratamiento de los gases de escape. No pueden funcionar sín líquido AdBlue®.Cuando el nivel de AdBlue® cae por debajo del nivel de reserva (entre 2400 y 0 km (entre 1500 millas y 0 millas)), se enciende un testigo de advertencia al activar el encendido y en el panel de instrumentos se muestra un cálculo de la distancia que se puede recorrer antes de que el sistema impida el arranque del motor.
WARNI NG
El sistema de prevención de arranque del motor reglamentario se activa automáticamente una vez que el depósito AdBlue® está vacío. A partir de ese momento, ya no es posible encender el motor hasta que se haya llenado el nivel mínimo de AdBlue®.
Visualización manual de la autonomía
Si la autonomía de conducción es superior a 2400 km (1500 millas), esta no se muestra automáticamente.


► Pulse este botón para visualizar la autonomía de conducción temporalmente. Con pantalla táctilLa información de autonomía puede verse en el menú "Conducción/Vehículo".

22
Acciones necesarias relacionadas
con un nivel bajo de AdBlue®
Los siguientes testigos de advertencia se encienden cuando la cantidad de AdBlue® es inferior a un nivel de reserva correspondiente a una autonomía de 2400 km (1500 millas).Además de los testigos de advertencia, aparecerán mensajes regularmente para recordarle que es necesario rellenar el líquido para impedir que el sistema bloquee el encendido del motor. Consulte la sección Testigos de funcionamiento y testigos de advertencia para obtener más información sobre los mensajes que aparecen.
NOTIC E
Para obtener más información sobre AdBlue® (motores diésel) y, concretamente, sobre cómo rellenar el líquido, consulte la sección correspondiente.
Con motores Euro 6.3
Testigos de advertencia/indicación encendidos
AcciónAutonomía restante


Rellenar.Entre 2400 km y 800 km (entre 1500
millas y 500 millas)

Rellene lo antes posible.Entre 800 km y 100 km (entre 500 millas y 62 millas)

Es necesario rellenar por riesgo de que se bloquee el encendido del motor.
Entre 100 km y 0 km (entre 62 millas y 0 millas)
Testigos de advertencia/indicación encendidos
AcciónAutonomía restante


Para que sea posible volver a encender el motor, añada al menos 5 litros
de AdBlue® en su depósito correspondiente.
0 millas (km)
Avería del sistema de control de
emisiones SCR
Detección de avería


Si se detecta una avería, se encienden estos testigos de advertencia, acompañados de una señal acústica
y un mensaje de "Fallo anticontaminación” o “NO START IN”.
La alerta se activa durante la conducción, cuando se detecta el fallo por primera vez. Posteriormente, se activará cada vez que se
active el encendido mientras persista la causa del fallo.

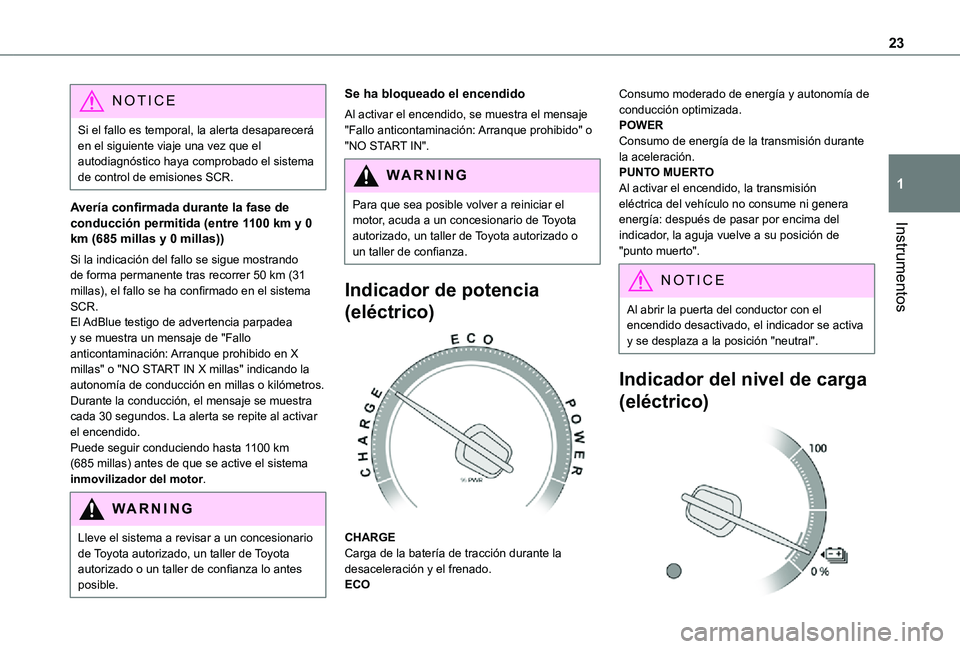

23
Instrumentos
1
NOTIC E
Si el fallo es temporal, la alerta desaparecerá en el siguiente viaje una vez que el autodiagnóstico haya comprobado el sistema de control de emisiones SCR.
Avería confirmada durante la fase de conducción permitida (entre 1100 km y 0 km (685 millas y 0 millas))
Si la indicación del fallo se sigue mostrando de forma permanente tras recorrer 50 km (31 millas), el fallo se ha confirmado en el sistema SCR.El AdBlue testigo de advertencia parpadea y se muestra un mensaje de "Fallo anticontaminación: Arranque prohibido en X millas" o "NO START IN X millas" indicando la autonomía de conducción en millas o kilómetros.Durante la conducción, el mensaje se muestra cada 30 segundos. La alerta se repite al activar el encendido.
Puede seguir conduciendo hasta 1100 km (685 millas) antes de que se active el sistema inmovilizador del motor.
WARNI NG
Lleve el sistema a revisar a un concesionario de Toyota autorizado, un taller de Toyota autorizado o un taller de confianza lo antes posible.
Se ha bloqueado el encendido
Al activar el encendido, se muestra el mensaje "Fallo anticontaminación: Arranque prohibido" o "NO START IN".
WARNI NG
Para que sea posible volver a reiniciar el motor, acuda a un concesionario de Toyota autorizado, un taller de Toyota autorizado o
un taller de confianza.
Indicador de potencia
(eléctrico)

CHARGE
Carga de la batería de tracción durante la desaceleración y el frenado.ECO
Consumo moderado de energía y autonomía de conducción optimizada.POWERConsumo de energía de la transmisión durante la aceleración.PUNTO MUERTOAl activar el encendido, la transmisión eléctrica del vehículo no consume ni genera energía: después de pasar por encima del indicador, la aguja vuelve a su posición de "punto muerto".
NOTIC E
Al abrir la puerta del conductor con el encendido desactivado, el indicador se activa y se desplaza a la posición "neutral".
Indicador del nivel de carga
(eléctrico)

24
El estado de carga y la autonomía restante de la batería de tracción se muestra continuamente desde que se arranca el vehículo.
NOTIC E
Al abrir la puerta del conductor con el encendido desactivado, el indicador se activa.
Testigos de advertencia asociados
Dos niveles de alerta sucesivos indican que la energía disponible ha caído a un nivel bajo:Primer nivel: Reserva
0 %
100
El estado de carga de la batería de tracción es baja.LED iluminado y aguja en la zona roja, acompañado de una señal acústica.►
Visualice la autonomía restante en el panel de instrumentos.► Ponga el vehículo en carga lo antes posible.2º nivel: CríticoEl estado de carga de la batería de tracción es crítica.Iluminado, junto con el LED de reserva, acompañado por una señal acústica.► Ponga el vehículo en carga.
WARNI NG
La autonomía restante ya no se calcula. La potencia de la transmisión se reduce gradualmente.La calefacción y el aire acondicionado se apagan (incluso si la aguja que indica su consumo no se encuentra en la posición "ECO").
Indicador de consumo de
confort térmico (eléctrico)

El indicador muestra el consumo de energía eléctrica de la batería de tracción por parte de los dispositivos de confort térmico en el habitáculo.
Los dispositivos en cuestión son los sistemas de calefacción y aire acondicionado.Se puede utilizar este equipo:
– Si el vehículo no está enchufado, cuando la luz READY está encendida.– Si el vehículo está enchufado, cuando el encendido está activado (modo "Lounge").Seleccionar el modo ECO limita el rendimiento de algunos de estos equipos. La aguja del indicador de consumo de confort térmico se mueve a la zona "ECO".
NOTIC E
Para calentar o enfriar rápidamente el habitáculo, puede seleccionar temporalmente el ajuste máximo de calefacción o refrigeración.El uso excesivo de los equipos de confort térmico, especialmente a baja velocidad, puede reducir significativamente la autonomía del vehículo.Recuerde optimizar la configuración del equipo cuando haya logrado el nivel de confort deseado y, si es necesario, ajústela cada vez que encienda el vehículo.Tras un período prolongado sin usar la calefacción, es posible que note un ligero olor durante los primeros minutos de uso.
