2021 TOYOTA PROACE CITY VERSO Manual de utilização (in Portuguese)

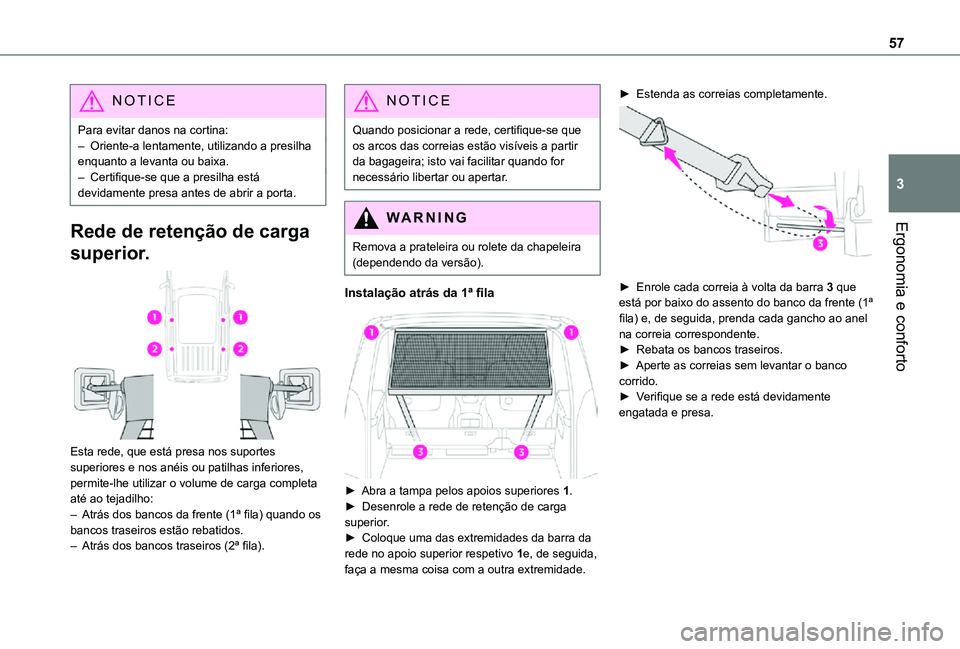

57
Ergonomia e conforto
3
NOTIC E
Para evitar danos na cortina:– Oriente-a lentamente, utilizando a presilha enquanto a levanta ou baixa.– Certifique-se que a presilha está devidamente presa antes de abrir a porta.
Rede de retenção de carga
superior.

Esta rede, que está presa nos suportes superiores e nos anéis ou patilhas inferiores, permite-lhe utilizar o volume de carga completa até ao tejadilho:– Atrás dos bancos da frente (1ª fila) quando os bancos traseiros estão rebatidos.– Atrás dos bancos traseiros (2ª fila).
NOTIC E
Quando posicionar a rede, certifique-se que os arcos das correias estão visíveis a partir da bagageira; isto vai facilitar quando for necessário libertar ou apertar.
WARNI NG
Remova a prateleira ou rolete da chapeleira (dependendo da versão).
Instalação atrás da 1ª fila

► Abra a tampa pelos apoios superiores 1.► Desenrole a rede de retenção de carga superior.► Coloque uma das extremidades da barra da
rede no apoio superior respetivo 1e, de seguida, faça a mesma coisa com a outra extremidade.
► Estenda as correias completamente.

► Enrole cada correia à volta da barra 3 que está por baixo do assento do banco da frente (1ª fila) e, de seguida, prenda cada gancho ao anel na correia correspondente.► Rebata os bancos traseiros.► Aperte as correias sem levantar o banco corrido.► Verifique se a rede está devidamente engatada e presa.

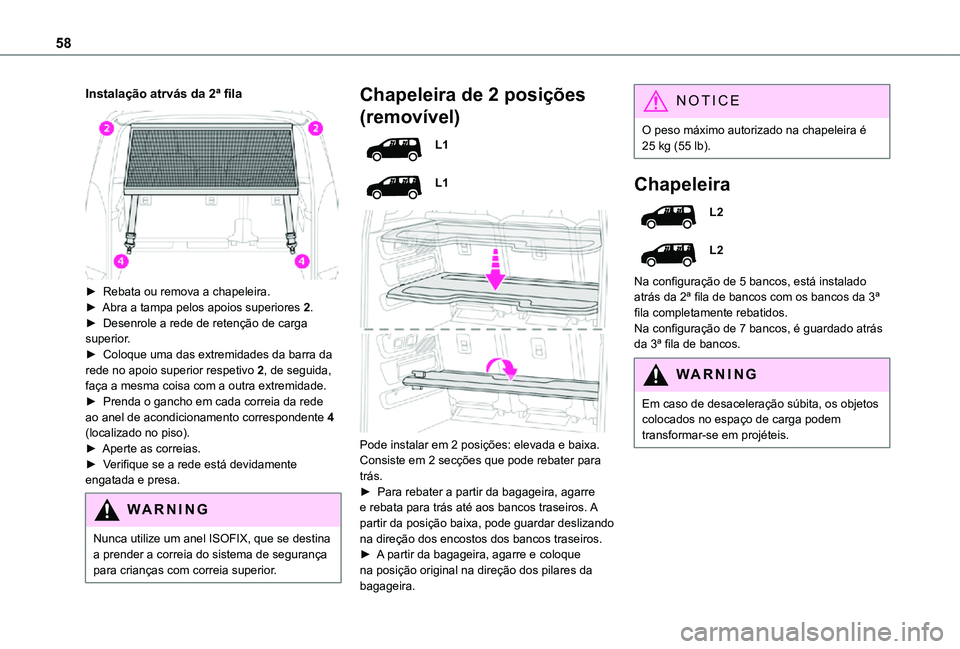

58
Instalação atrvás da 2ª fila

► Rebata ou remova a chapeleira.► Abra a tampa pelos apoios superiores 2.► Desenrole a rede de retenção de carga superior.► Coloque uma das extremidades da barra da rede no apoio superior respetivo 2, de seguida, faça a mesma coisa com a outra extremidade.► Prenda o gancho em cada correia da rede ao anel de acondicionamento correspondente 4 (localizado no piso).
► Aperte as correias.► Verifique se a rede está devidamente engatada e presa.
WARNI NG
Nunca utilize um anel ISOFIX, que se destina
a prender a correia do sistema de segurança para crianças com correia superior.
Chapeleira de 2 posições
(removível)
L1
L1


Pode instalar em 2 posições: elevada e baixa.Consiste em 2 secções que pode rebater para trás. ► Para rebater a partir da bagageira, agarre e rebata para trás até aos bancos traseiros. A partir da posição baixa, pode guardar deslizando na direção dos encostos dos bancos traseiros.► A partir da bagageira, agarre e coloque na posição original na direção dos pilares da bagageira.
NOTIC E
O peso máximo autorizado na chapeleira é 25 kg (55 lb).
Chapeleira
L2
L2
Na configuração de 5 bancos, está instalado atrás da 2ª fila de bancos com os bancos da 3ª fila completamente rebatidos.Na configuração de 7 bancos, é guardado atrás da 3ª fila de bancos.
WARNI NG
Em caso de desaceleração súbita, os objetos colocados no espaço de carga podem transformar-se em projéteis.

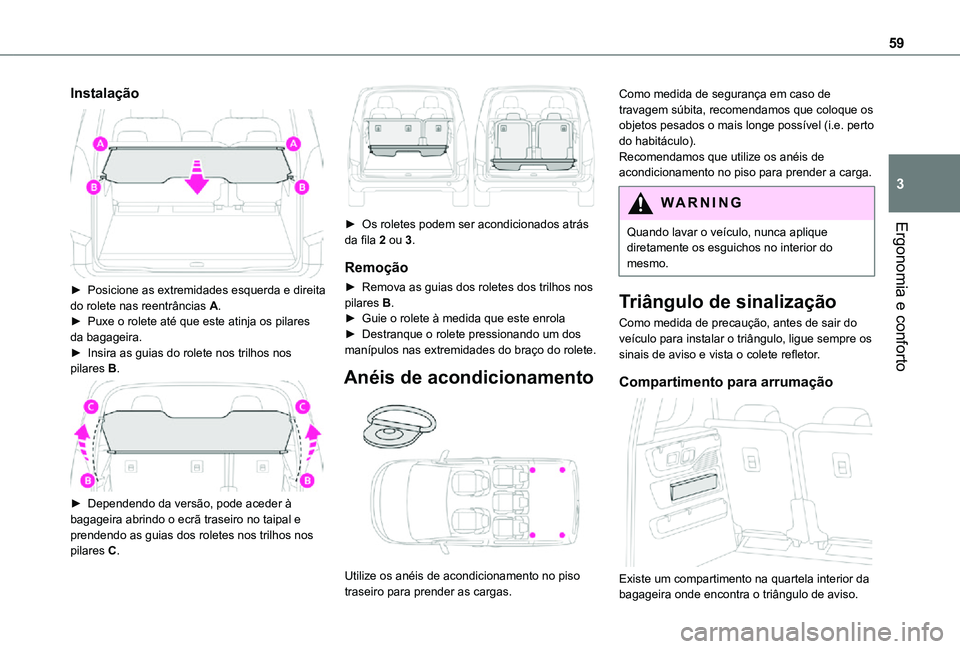

59
Ergonomia e conforto
3
Instalação

► Posicione as extremidades esquerda e direita do rolete nas reentrâncias A.► Puxe o rolete até que este atinja os pilares da bagageira. ► Insira as guias do rolete nos trilhos nos pilares B.

► Dependendo da versão, pode aceder à bagageira abrindo o ecrã traseiro no taipal e prendendo as guias dos roletes nos trilhos nos pilares C.

► Os roletes podem ser acondicionados atrás da fila 2 ou 3.
Remoção
► Remova as guias dos roletes dos trilhos nos pilares B.► Guie o rolete à medida que este enrola► Destranque o rolete pressionando um dos manípulos nas extremidades do braço do rolete.
Anéis de acondicionamento

Utilize os anéis de acondicionamento no piso traseiro para prender as cargas.
Como medida de segurança em caso de travagem súbita, recomendamos que coloque os objetos pesados o mais longe possível (i.e. perto do habitáculo).Recomendamos que utilize os anéis de acondicionamento no piso para prender a carga.
WARNI NG
Quando lavar o veículo, nunca aplique diretamente os esguichos no interior do mesmo.
Triângulo de sinalização
Como medida de precaução, antes de sair do veículo para instalar o triângulo, ligue sempre os sinais de aviso e vista o colete refletor.
Compartimento para arrumação

Existe um compartimento na quartela interior da bagageira onde encontra o triângulo de aviso.

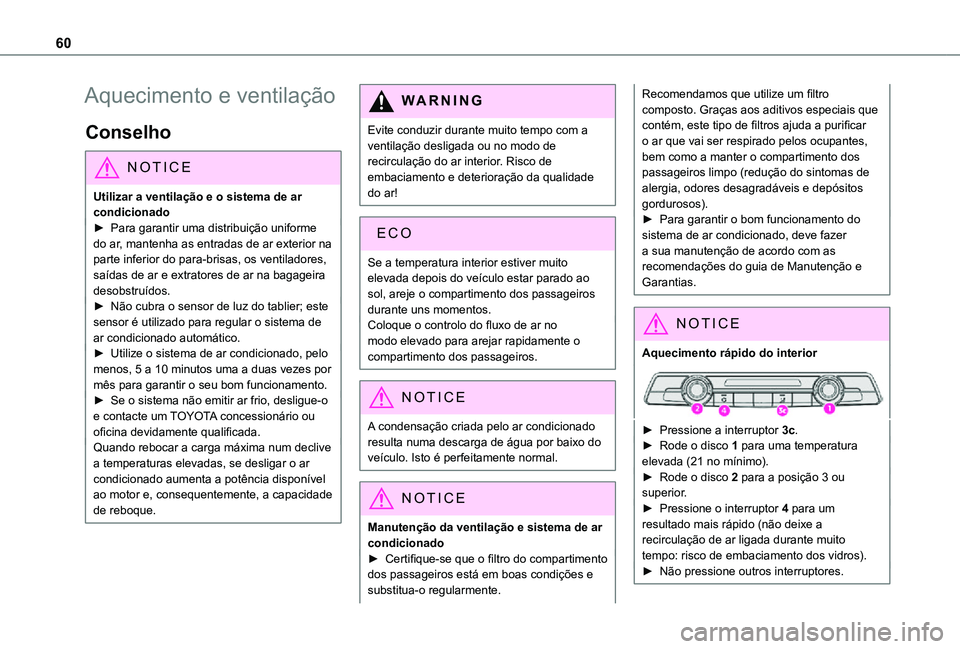

60
Aquecimento e ventilação
Conselho
NOTIC E
Utilizar a ventilação e o sistema de ar condicionado► Para garantir uma distribuição uniforme
do ar, mantenha as entradas de ar exterior na parte inferior do para-brisas, os ventiladores, saídas de ar e extratores de ar na bagageira desobstruídos.► Não cubra o sensor de luz do tablier; este sensor é utilizado para regular o sistema de ar condicionado automático.► Utilize o sistema de ar condicionado, pelo menos, 5 a 10 minutos uma a duas vezes por mês para garantir o seu bom funcionamento.► Se o sistema não emitir ar frio, desligue-o e contacte um TOYOTA concessionário ou oficina devidamente qualificada.Quando rebocar a carga máxima num declive a temperaturas elevadas, se desligar o ar condicionado aumenta a potência disponível ao motor e, consequentemente, a capacidade de reboque.
WARNI NG
Evite conduzir durante muito tempo com a ventilação desligada ou no modo de recirculação do ar interior. Risco de embaciamento e deterioração da qualidade do ar!
Se a temperatura interior estiver muito elevada depois do veículo estar parado ao sol, areje o compartimento dos passageiros durante uns momentos.Coloque o controlo do fluxo de ar no modo elevado para arejar rapidamente o compartimento dos passageiros.
NOTIC E
A condensação criada pelo ar condicionado resulta numa descarga de água por baixo do veículo. Isto é perfeitamente normal.
NOTIC E
Manutenção da ventilação e sistema de ar condicionado► Certifique-se que o filtro do compartimento dos passageiros está em boas condições e substitua-o regularmente.
Recomendamos que utilize um filtro composto. Graças aos aditivos especiais que contém, este tipo de filtros ajuda a purificar o ar que vai ser respirado pelos ocupantes, bem como a manter o compartimento dos passageiros limpo (redução do sintomas de alergia, odores desagradáveis e depósitos gordurosos).► Para garantir o bom funcionamento do sistema de ar condicionado, deve fazer a sua manutenção de acordo com as recomendações do guia de Manutenção e Garantias.
NOTIC E
Aquecimento rápido do interior
► Pressione a interruptor 3c.► Rode o disco 1 para uma temperatura elevada (21 no mínimo).► Rode o disco 2 para a posição 3 ou superior.► Pressione o interruptor 4 para um resultado mais rápido (não deixe a recirculação de ar ligada durante muito tempo: risco de embaciamento dos vidros).► Não pressione outros interruptores.

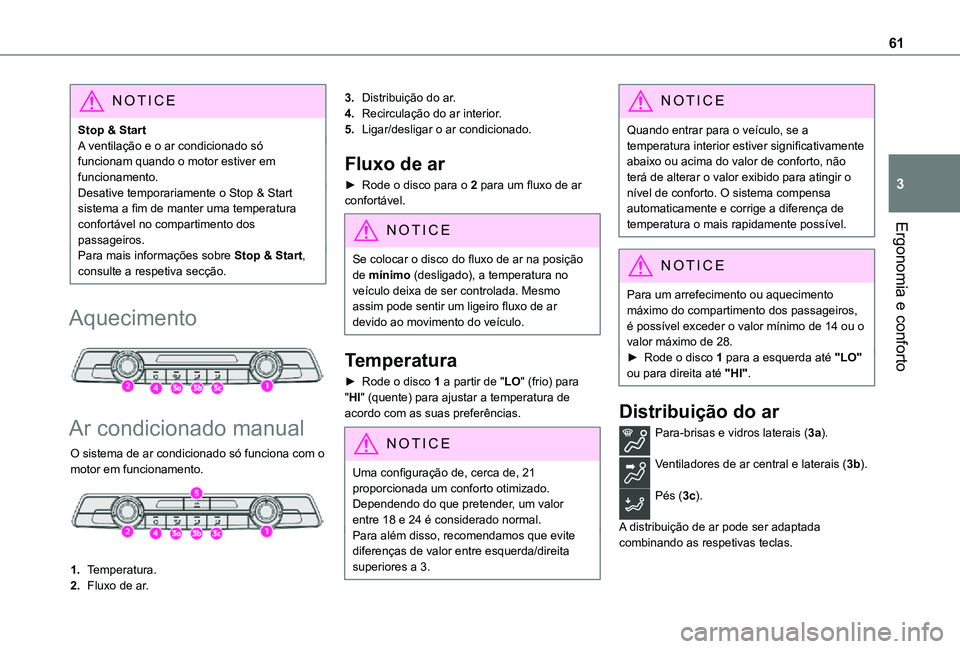

61
Ergonomia e conforto
3
NOTIC E
Stop & StartA ventilação e o ar condicionado só funcionam quando o motor estiver em funcionamento.Desative temporariamente o Stop & Start sistema a fim de manter uma temperatura confortável no compartimento dos passageiros.Para mais informações sobre Stop & Start, consulte a respetiva secção.
Aquecimento

Ar condicionado manual
O sistema de ar condicionado só funciona com o motor em funcionamento.

1.Temperatura.
2.Fluxo de ar.
3.Distribuição do ar.
4.Recirculação do ar interior.
5.Ligar/desligar o ar condicionado.
Fluxo de ar
► Rode o disco para o 2 para um fluxo de ar confortável.
NOTIC E
Se colocar o disco do fluxo de ar na posição de mínimo (desligado), a temperatura no veículo deixa de ser controlada. Mesmo assim pode sentir um ligeiro fluxo de ar devido ao movimento do veículo.
Temperatura
► Rode o disco 1 a partir de "LO" (frio) para "HI" (quente) para ajustar a temperatura de acordo com as suas preferências.
NOTIC E
Uma configuração de, cerca de, 21 proporcionada um conforto otimizado. Dependendo do que pretender, um valor entre 18 e 24 é considerado normal.Para além disso, recomendamos que evite diferenças de valor entre esquerda/direita superiores a 3.
NOTIC E
Quando entrar para o veículo, se a temperatura interior estiver significativamente abaixo ou acima do valor de conforto, não terá de alterar o valor exibido para atingir o nível de conforto. O sistema compensa automaticamente e corrige a diferença de temperatura o mais rapidamente possível.
NOTIC E
Para um arrefecimento ou aquecimento máximo do compartimento dos passageiros, é possível exceder o valor mínimo de 14 ou o valor máximo de 28.► Rode o disco 1 para a esquerda até "LO" ou para direita até "HI".
Distribuição do ar
Para-brisas e vidros laterais (3a).
Ventiladores de ar central e laterais (3b).
Pés (3c).
A distribuição de ar pode ser adaptada combinando as respetivas teclas.

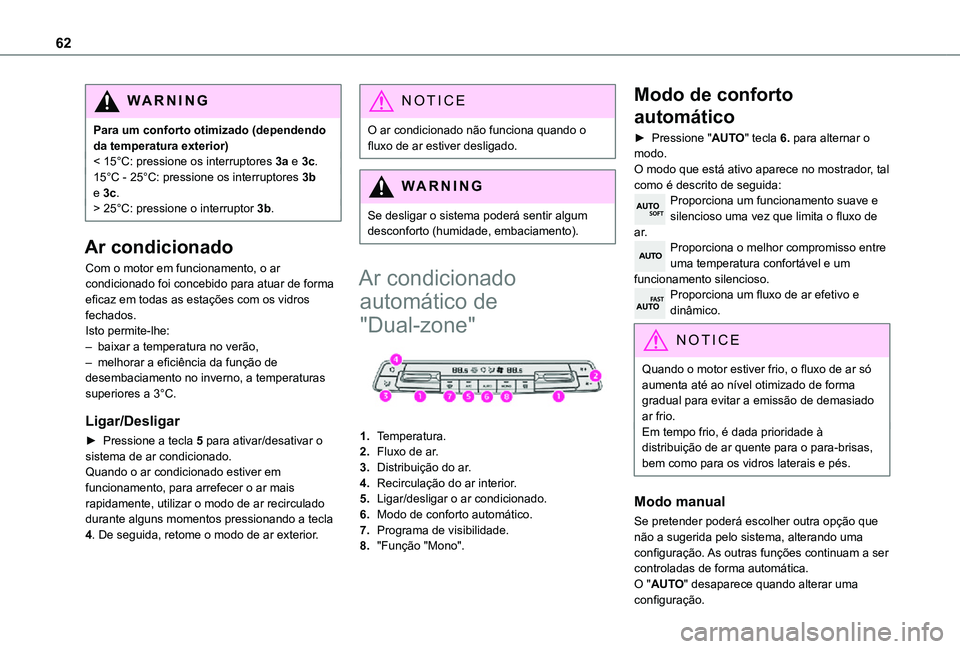

62
WARNI NG
Para um conforto otimizado (dependendo da temperatura exterior)< 15°C: pressione os interruptores 3a e 3c.15°C - 25°C: pressione os interruptores 3b e 3c.> 25°C: pressione o interruptor 3b.
Ar condicionado
Com o motor em funcionamento, o ar condicionado foi concebido para atuar de forma eficaz em todas as estações com os vidros fechados.Isto permite-lhe:– baixar a temperatura no verão,– melhorar a eficiência da função de desembaciamento no inverno, a temperaturas superiores a 3°C.
Ligar/Desligar
► Pressione a tecla 5 para ativar/desativar o
sistema de ar condicionado.Quando o ar condicionado estiver em funcionamento, para arrefecer o ar mais rapidamente, utilizar o modo de ar recirculado durante alguns momentos pressionando a tecla 4. De seguida, retome o modo de ar exterior.
NOTIC E
O ar condicionado não funciona quando o fluxo de ar estiver desligado.
WARNI NG
Se desligar o sistema poderá sentir algum desconforto (humidade, embaciamento).
Ar condicionado
automático de
"Dual-zone"

1.Temperatura.
2.Fluxo de ar.
3.Distribuição do ar.
4.Recirculação do ar interior.
5.Ligar/desligar o ar condicionado.
6.Modo de conforto automático.
7.Programa de visibilidade.
8."Função "Mono".
Modo de conforto
automático
► Pressione "AUTO" tecla 6. para alternar o modo.O modo que está ativo aparece no mostrador, tal como é descrito de seguida:Proporciona um funcionamento suave e silencioso uma vez que limita o fluxo de a r.Proporciona o melhor compromisso entre uma temperatura confortável e um funcionamento silencioso.Proporciona um fluxo de ar efetivo e dinâmico.
NOTIC E
Quando o motor estiver frio, o fluxo de ar só aumenta até ao nível otimizado de forma gradual para evitar a emissão de demasiado ar frio.Em tempo frio, é dada prioridade à distribuição de ar quente para o para-brisas, bem como para os vidros laterais e pés.
Modo manual
Se pretender poderá escolher outra opção que não a sugerida pelo sistema, alterando uma configuração. As outras funções continuam a ser controladas de forma automática. O "AUTO" desaparece quando alterar uma configuração.

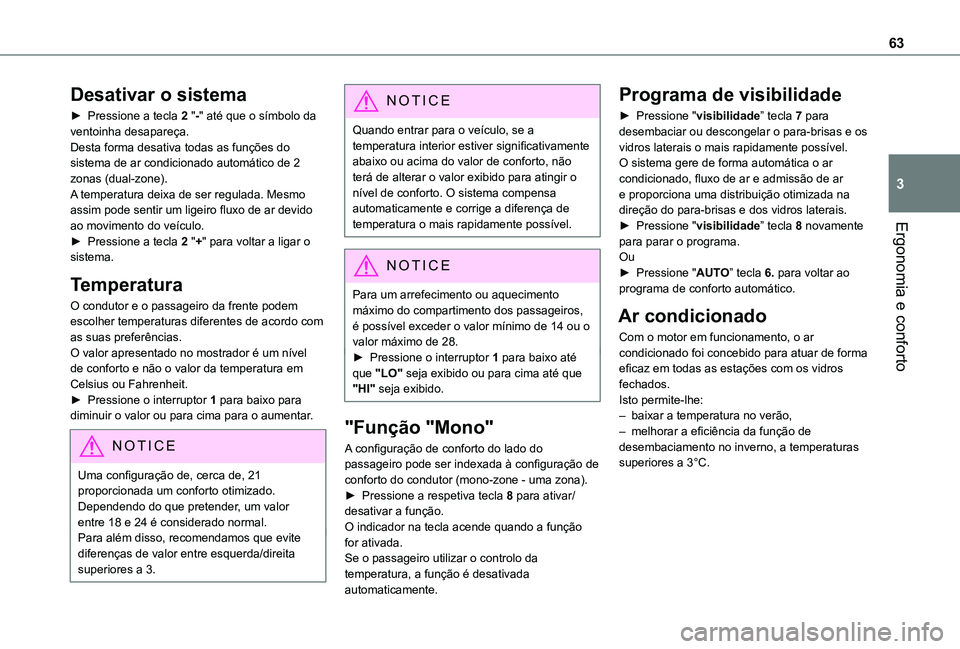

63
Ergonomia e conforto
3
Desativar o sistema
► Pressione a tecla 2 "-" até que o símbolo da ventoinha desapareça.Desta forma desativa todas as funções do sistema de ar condicionado automático de 2 zonas (dual-zone).A temperatura deixa de ser regulada. Mesmo assim pode sentir um ligeiro fluxo de ar devido ao movimento do veículo.► Pressione a tecla 2 "+" para voltar a ligar o sistema.
Temperatura
O condutor e o passageiro da frente podem escolher temperaturas diferentes de acordo com as suas preferências.O valor apresentado no mostrador é um nível de conforto e não o valor da temperatura em Celsius ou Fahrenheit.► Pressione o interruptor 1 para baixo para diminuir o valor ou para cima para o aumentar.
NOTIC E
Uma configuração de, cerca de, 21 proporcionada um conforto otimizado. Dependendo do que pretender, um valor entre 18 e 24 é considerado normal.Para além disso, recomendamos que evite diferenças de valor entre esquerda/direita superiores a 3.
NOTIC E
Quando entrar para o veículo, se a temperatura interior estiver significativamente abaixo ou acima do valor de conforto, não terá de alterar o valor exibido para atingir o nível de conforto. O sistema compensa automaticamente e corrige a diferença de temperatura o mais rapidamente possível.
NOTIC E
Para um arrefecimento ou aquecimento máximo do compartimento dos passageiros, é possível exceder o valor mínimo de 14 ou o valor máximo de 28.► Pressione o interruptor 1 para baixo até que "LO" seja exibido ou para cima até que "HI" seja exibido.
"Função "Mono"
A configuração de conforto do lado do passageiro pode ser indexada à configuração de conforto do condutor (mono-zone - uma zona).► Pressione a respetiva tecla 8 para ativar/desativar a função.O indicador na tecla acende quando a função for ativada.Se o passageiro utilizar o controlo da temperatura, a função é desativada automaticamente.
Programa de visibilidade
► Pressione "visibilidade” tecla 7 para desembaciar ou descongelar o para-brisas e os vidros laterais o mais rapidamente possível. O sistema gere de forma automática o ar condicionado, fluxo de ar e admissão de ar e proporciona uma distribuição otimizada na direção do para-brisas e dos vidros laterais.► Pressione "visibilidade” tecla 8 novamente para parar o programa.Ou► Pressione "AUTO” tecla 6. para voltar ao programa de conforto automático.
Ar condicionado
Com o motor em funcionamento, o ar condicionado foi concebido para atuar de forma eficaz em todas as estações com os vidros fechados.Isto permite-lhe:– baixar a temperatura no verão,– melhorar a eficiência da função de
desembaciamento no inverno, a temperaturas superiores a 3°C.

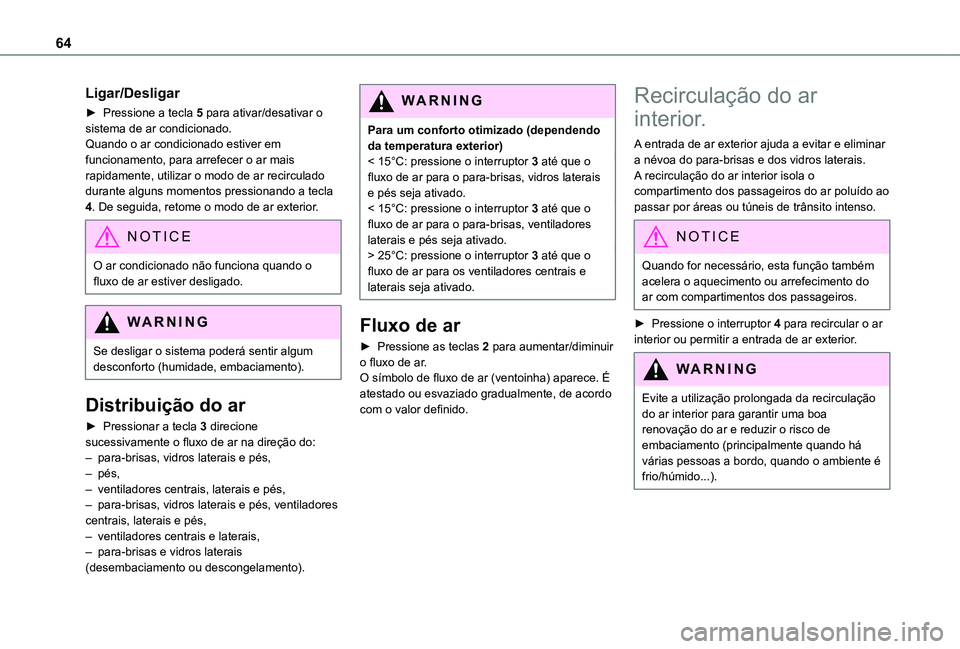

64
Ligar/Desligar
► Pressione a tecla 5 para ativar/desativar o sistema de ar condicionado.Quando o ar condicionado estiver em funcionamento, para arrefecer o ar mais rapidamente, utilizar o modo de ar recirculado durante alguns momentos pressionando a tecla 4. De seguida, retome o modo de ar exterior.
NOTIC E
O ar condicionado não funciona quando o fluxo de ar estiver desligado.
WARNI NG
Se desligar o sistema poderá sentir algum desconforto (humidade, embaciamento).
Distribuição do ar
► Pressionar a tecla 3 direcione sucessivamente o fluxo de ar na direção do:– para-brisas, vidros laterais e pés, – pés,– ventiladores centrais, laterais e pés,– para-brisas, vidros laterais e pés, ventiladores centrais, laterais e pés,– ventiladores centrais e laterais,
– para-brisas e vidros laterais (desembaciamento ou descongelamento).
WARNI NG
Para um conforto otimizado (dependendo da temperatura exterior)< 15°C: pressione o interruptor 3 até que o fluxo de ar para o para-brisas, vidros laterais e pés seja ativado.< 15°C: pressione o interruptor 3 até que o fluxo de ar para o para-brisas, ventiladores laterais e pés seja ativado.> 25°C: pressione o interruptor 3 até que o fluxo de ar para os ventiladores centrais e laterais seja ativado.
Fluxo de ar
► Pressione as teclas 2 para aumentar/diminuir o fluxo de ar.O símbolo de fluxo de ar (ventoinha) aparece. É atestado ou esvaziado gradualmente, de acordo com o valor definido.
Recirculação do ar
interior.
A entrada de ar exterior ajuda a evitar e eliminar a névoa do para-brisas e dos vidros laterais.A recirculação do ar interior isola o compartimento dos passageiros do ar poluído ao passar por áreas ou túneis de trânsito intenso.
NOTIC E
Quando for necessário, esta função também acelera o aquecimento ou arrefecimento do ar com compartimentos dos passageiros.
► Pressione o interruptor 4 para recircular o ar interior ou permitir a entrada de ar exterior.
WARNI NG
Evite a utilização prolongada da recirculação do ar interior para garantir uma boa renovação do ar e reduzir o risco de embaciamento (principalmente quando há várias pessoas a bordo, quando o ambiente é frio/húmido...).
