2021 TOYOTA PROACE CITY VERSO EV tow

146

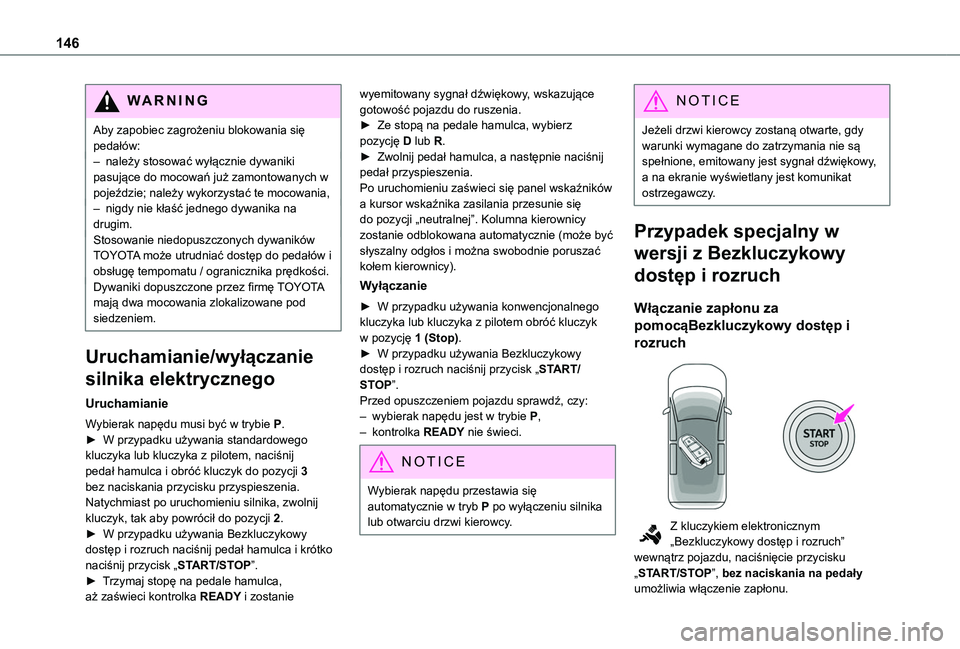

WARNI NG
Aby zapobiec zagrożeniu blokowania się pedałów:– należy stosować wyłącznie dywaniki pasujące do mocowań już zamontowanych w pojeździe; należy wykorzystać te mocowania,– nigdy nie kłaść jednego dywanika na drugim.Stosowanie niedopuszczonych dywaników TOYOTA może utrudniać dostęp do pedałów i obsługę tempomatu / ogranicznika prędkości.Dywaniki dopuszczone przez firmę TOYOTA mają dwa mocowania zlokalizowane pod siedzeniem.
Uruchamianie/wyłączanie
silnika elektrycznego
Uruchamianie
Wybierak napędu musi być w trybie P.► W przypadku używania standardowego
kluczyka lub kluczyka z pilotem, naciśnij pedał hamulca i obróć kluczyk do pozycji 3 bez naciskania przycisku przyspieszenia. Natychmiast po uruchomieniu silnika, zwolnij kluczyk, tak aby powrócił do pozycji 2.► W przypadku używania Bezkluczykowy dostęp i rozruch naciśnij pedał hamulca i krótko naciśnij przycisk „START/STOP”.► Trzymaj stopę na pedale hamulca,
aż zaświeci kontrolka READY i zostanie
wyemitowany sygnał dźwiękowy, wskazujące gotowość pojazdu do ruszenia.► Ze stopą na pedale hamulca, wybierz pozycję D lub R.► Zwolnij pedał hamulca, a następnie naciśnij pedał przyspieszenia.Po uruchomieniu zaświeci się panel wskaźników a kursor wskaźnika zasilania przesunie się do pozycji „neutralnej”. Kolumna kierownicy zostanie odblokowana automatycznie (może być słyszalny odgłos i można swobodnie poruszać kołem kierownicy).
Wyłączanie
► W przypadku używania konwencjonalnego kluczyka lub kluczyka z pilotem obróć kluczyk w pozycję 1 (Stop).► W przypadku używania Bezkluczykowy dostęp i rozruch naciśnij przycisk „START/STOP”.Przed opuszczeniem pojazdu sprawdź, czy:– wybierak napędu jest w trybie P,– kontrolka READY nie świeci.
NOTIC E
Wybierak napędu przestawia się automatycznie w tryb P po wyłączeniu silnika lub otwarciu drzwi kierowcy.
NOTIC E
Jeżeli drzwi kierowcy zostaną otwarte, gdy warunki wymagane do zatrzymania nie są spełnione, emitowany jest sygnał dźwiękowy, a na ekranie wyświetlany jest komunikat ostrzegawczy.
Przypadek specjalny w
wersji z Bezkluczykowy
dostęp i rozruch
Włączanie zapłonu za
pomocąBezkluczykowy dostęp i
rozruch

Z kluczykiem elektronicznym „Bezkluczykowy dostęp i rozruch” wewnątrz pojazdu, naciśnięcie przycisku „START/STOP”, bez naciskania na pedały umożliwia włączenie zapłonu.

148

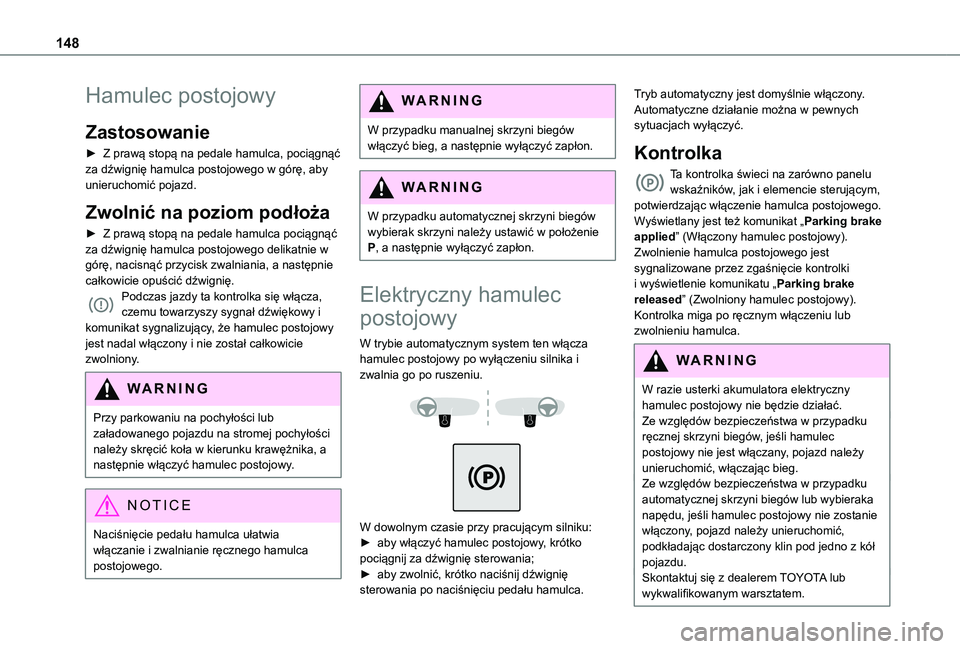

Hamulec postojowy
Zastosowanie
► Z prawą stopą na pedale hamulca, pociągnąć za dźwignię hamulca postojowego w górę, aby unieruchomić pojazd.
Zwolnić na poziom podłoża
► Z prawą stopą na pedale hamulca pociągnąć za dźwignię hamulca postojowego delikatnie w górę, nacisnąć przycisk zwalniania, a następnie całkowicie opuścić dźwignię.Podczas jazdy ta kontrolka się włącza, czemu towarzyszy sygnał dźwiękowy i komunikat sygnalizujący, że hamulec postojowy jest nadal włączony i nie został całkowicie zwolniony.
WARNI NG
Przy parkowaniu na pochyłości lub załadowanego pojazdu na stromej pochyłości należy skręcić koła w kierunku krawężnika, a następnie włączyć hamulec postojowy.
NOTIC E
Naciśnięcie pedału hamulca ułatwia
włączanie i zwalnianie ręcznego hamulca postojowego.
WARNI NG
W przypadku manualnej skrzyni biegów włączyć bieg, a następnie wyłączyć zapłon.
WARNI NG
W przypadku automatycznej skrzyni biegów wybierak skrzyni należy ustawić w położenie P, a następnie wyłączyć zapłon.
Elektryczny hamulec
postojowy
W trybie automatycznym system ten włącza hamulec postojowy po wyłączeniu silnika i zwalnia go po ruszeniu.


W dowolnym czasie przy pracującym silniku:► aby włączyć hamulec postojowy, krótko pociągnij za dźwignię sterowania;► aby zwolnić, krótko naciśnij dźwignię sterowania po naciśnięciu pedału hamulca.
Tryb automatyczny jest domyślnie włączony.Automatyczne działanie można w pewnych sytuacjach wyłączyć.
Kontrolka
Ta kontrolka świeci na zarówno panelu wskaźników, jak i elemencie sterującym, potwierdzając włączenie hamulca postojowego. Wyświetlany jest też komunikat „Parking brake applied” (Włączony hamulec postojowy).Zwolnienie hamulca postojowego jest sygnalizowane przez zgaśnięcie kontrolki i wyświetlenie komunikatu „Parking brake released” (Zwolniony hamulec postojowy).Kontrolka miga po ręcznym włączeniu lub zwolnieniu hamulca.
WARNI NG
W razie usterki akumulatora elektryczny hamulec postojowy nie będzie działać. Ze względów bezpieczeństwa w przypadku ręcznej skrzyni biegów, jeśli hamulec postojowy nie jest włączany, pojazd należy unieruchomić, włączając bieg.Ze względów bezpieczeństwa w przypadku automatycznej skrzyni biegów lub wybieraka napędu, jeśli hamulec postojowy nie zostanie włączony, pojazd należy unieruchomić, podkładając dostarczony klin pod jedno z kół pojazdu.Skontaktuj się z dealerem TOYOTA lub wykwalifikowanym warsztatem.

149
Jazda
6

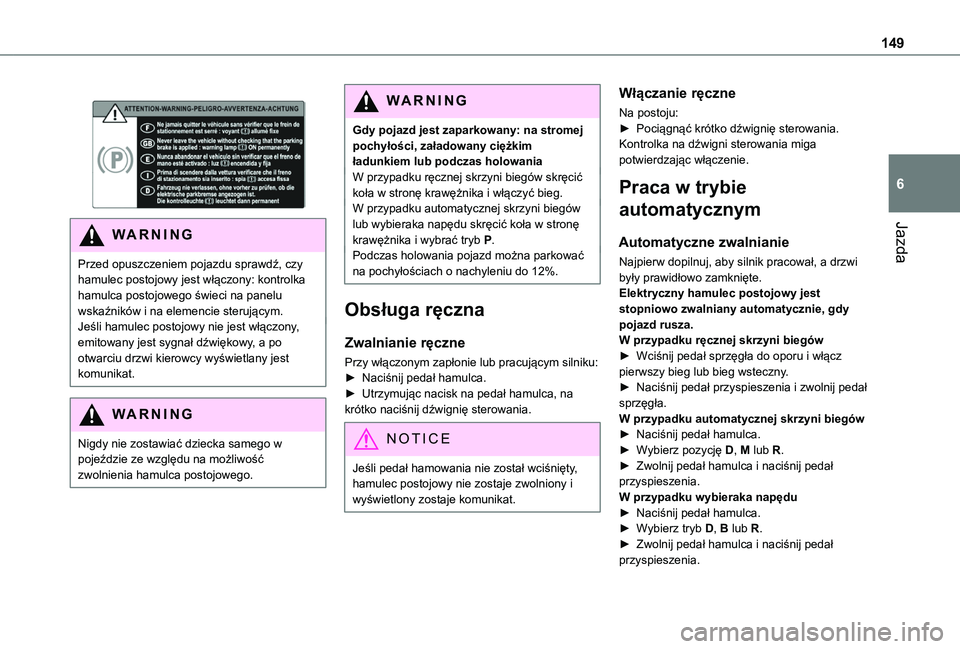

WARNI NG
Przed opuszczeniem pojazdu sprawdź, czy hamulec postojowy jest włączony: kontrolka hamulca postojowego świeci na panelu wskaźników i na elemencie sterującym.Jeśli hamulec postojowy nie jest włączony, emitowany jest sygnał dźwiękowy, a po otwarciu drzwi kierowcy wyświetlany jest komunikat.
WARNI NG
Nigdy nie zostawiać dziecka samego w pojeździe ze względu na możliwość zwolnienia hamulca postojowego.
WARNI NG
Gdy pojazd jest zaparkowany: na stromej pochyłości, załadowany ciężkim ładunkiem lub podczas holowaniaW przypadku ręcznej skrzyni biegów skręcić koła w stronę krawężnika i włączyć bieg.W przypadku automatycznej skrzyni biegów lub wybieraka napędu skręcić koła w stronę krawężnika i wybrać tryb P.Podczas holowania pojazd można parkować na pochyłościach o nachyleniu do 12%.
Obsługa ręczna
Zwalnianie ręczne
Przy włączonym zapłonie lub pracującym silniku:► Naciśnij pedał hamulca.► Utrzymując nacisk na pedał hamulca, na krótko naciśnij dźwignię sterowania.
NOTIC E
Jeśli pedał hamowania nie został wciśnięty, hamulec postojowy nie zostaje zwolniony i wyświetlony zostaje komunikat.
Włączanie ręczne
Na postoju:► Pociągnąć krótko dźwignię sterowania.Kontrolka na dźwigni sterowania miga potwierdzając włączenie.
Praca w trybie
automatycznym
Automatyczne zwalnianie
Najpierw dopilnuj, aby silnik pracował, a drzwi były prawidłowo zamknięte.Elektryczny hamulec postojowy jest stopniowo zwalniany automatycznie, gdy pojazd rusza.W przypadku ręcznej skrzyni biegów► Wciśnij pedał sprzęgła do oporu i włącz pierwszy bieg lub bieg wsteczny.► Naciśnij pedał przyspieszenia i zwolnij pedał sprzęgła.W przypadku automatycznej skrzyni biegów► Naciśnij pedał hamulca.
► Wybierz pozycję D, M lub R.► Zwolnij pedał hamulca i naciśnij pedał przyspieszenia.W przypadku wybieraka napędu► Naciśnij pedał hamulca.► Wybierz tryb D, B lub R.► Zwolnij pedał hamulca i naciśnij pedał przyspieszenia.

151
Jazda
6

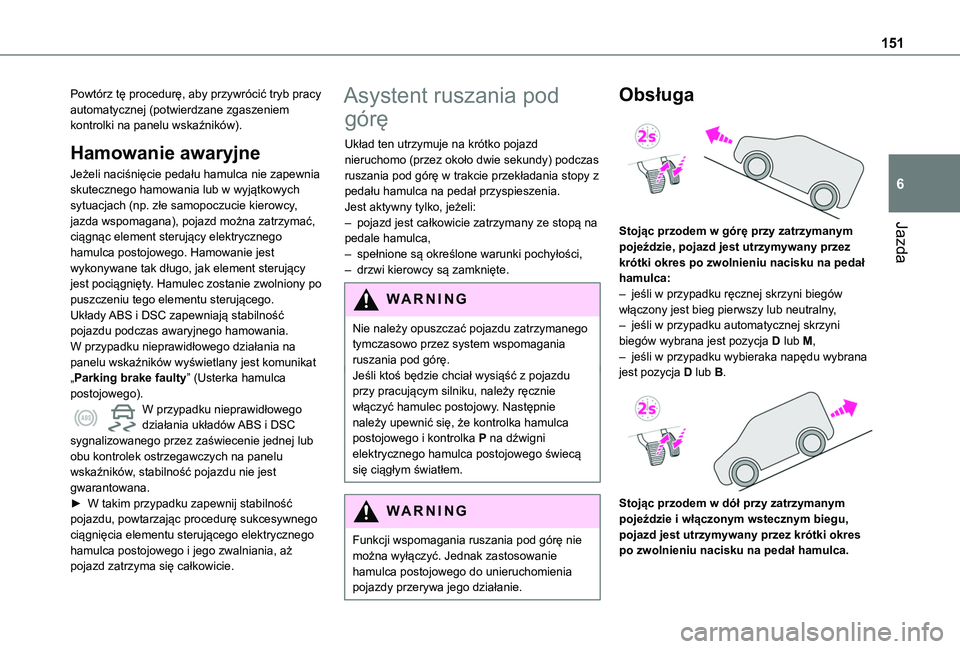

Powtórz tę procedurę, aby przywrócić tryb pracy automatycznej (potwierdzane zgaszeniem kontrolki na panelu wskaźników).
Hamowanie awaryjne
Jeżeli naciśnięcie pedału hamulca nie zapewnia skutecznego hamowania lub w wyjątkowych sytuacjach (np. złe samopoczucie kierowcy, jazda wspomagana), pojazd można zatrzymać, ciągnąc element sterujący elektrycznego hamulca postojowego. Hamowanie jest wykonywane tak długo, jak element sterujący jest pociągnięty. Hamulec zostanie zwolniony po puszczeniu tego elementu sterującego.Układy ABS i DSC zapewniają stabilność pojazdu podczas awaryjnego hamowania.W przypadku nieprawidłowego działania na panelu wskaźników wyświetlany jest komunikat „Parking brake faulty” (Usterka hamulca postojowego).W przypadku nieprawidłowego działania układów ABS i DSC sygnalizowanego przez zaświecenie jednej lub
obu kontrolek ostrzegawczych na panelu wskaźników, stabilność pojazdu nie jest gwarantowana.► W takim przypadku zapewnij stabilność pojazdu, powtarzając procedurę sukcesywnego ciągnięcia elementu sterującego elektrycznego hamulca postojowego i jego zwalniania, aż pojazd zatrzyma się całkowicie.
Asystent ruszania pod
górę
Układ ten utrzymuje na krótko pojazd nieruchomo (przez około dwie sekundy) podczas ruszania pod górę w trakcie przekładania stopy z pedału hamulca na pedał przyspieszenia.Jest aktywny tylko, jeżeli:– pojazd jest całkowicie zatrzymany ze stopą na pedale hamulca,– spełnione są określone warunki pochyłości,– drzwi kierowcy są zamknięte.
WARNI NG
Nie należy opuszczać pojazdu zatrzymanego tymczasowo przez system wspomagania ruszania pod górę.Jeśli ktoś będzie chciał wysiąść z pojazdu przy pracującym silniku, należy ręcznie włączyć hamulec postojowy. Następnie należy upewnić się, że kontrolka hamulca postojowego i kontrolka P na dźwigni elektrycznego hamulca postojowego świecą się ciągłym światłem.
WARNI NG
Funkcji wspomagania ruszania pod górę nie można wyłączyć. Jednak zastosowanie hamulca postojowego do unieruchomienia pojazdy przerywa jego działanie.
Obsługa

Stojąc przodem w górę przy zatrzymanym pojeździe, pojazd jest utrzymywany przez krótki okres po zwolnieniu nacisku na pedał hamulca:– jeśli w przypadku ręcznej skrzyni biegów włączony jest bieg pierwszy lub neutralny,– jeśli w przypadku automatycznej skrzyni biegów wybrana jest pozycja D lub M,– jeśli w przypadku wybieraka napędu wybrana jest pozycja D lub B.

Stojąc przodem w dół przy zatrzymanym pojeździe i włączonym wstecznym biegu, pojazd jest utrzymywany przez krótki okres po zwolnieniu nacisku na pedał hamulca.

152
Nieprawidłowe działanie
W razie usterki na panelu wskaźników zostaną wyświetlone te kontrolki ostrzegawcze wraz z komunikatem.Zleć sprawdzenie dealerowi Toyota lub serwisowi Toyota albo innemu wykwalifikowanemu warsztatowi.
Skrzynia ręczna
5-biegowa
Włączanie wstecznego
biegu

► Przy pedale sprzęgła wciśniętym do oporu należy ustawić dźwignię zmiany biegów w położeniu neutralnym (luzu).► Przesuń dźwignię zmiany biegów w prawo, a następnie pociągnij ją z powrotem.
WARNI NG
Bieg wsteczny można włączać wyłącznie na całkowicie zatrzymanym pojeździe z silnikiem pracującym na biegu jałowym.
NOTIC E
Jako środek bezpieczeństwa i w celu
ułatwienia uruchomienia silnika:– należy zawsze wybrać luz,– nacisnąć pedał sprzęgła.
Skrzynia ręczna
6-biegowa
Włączanie 5. lub 6. biegu
► Przesuń dźwignię zmiany biegów maksymalnie w prawo, aby włączyć 5. lub 6. bieg.
WARNI NG
Nieprzestrzeganie tej instrukcji może spowodować stałe uszkodzenie skrzyni biegów (pomyłkowe włączenie 3. lub 4. biegu).
Włączanie wstecznego
biegu

► Unieść pierścień pod gałką i przesunąć dźwignię zmiany biegów w lewo, a następnie do przodu.
WARNI NG
Bieg wsteczny można włączać wyłącznie na całkowicie zatrzymanym pojeździe z silnikiem pracującym na biegu jałowym.
NOTIC E
Jako środek bezpieczeństwa i w celu ułatwienia uruchomienia silnika:– należy zawsze wybrać luz,
– nacisnąć pedał sprzęgła,

153
Jazda
6

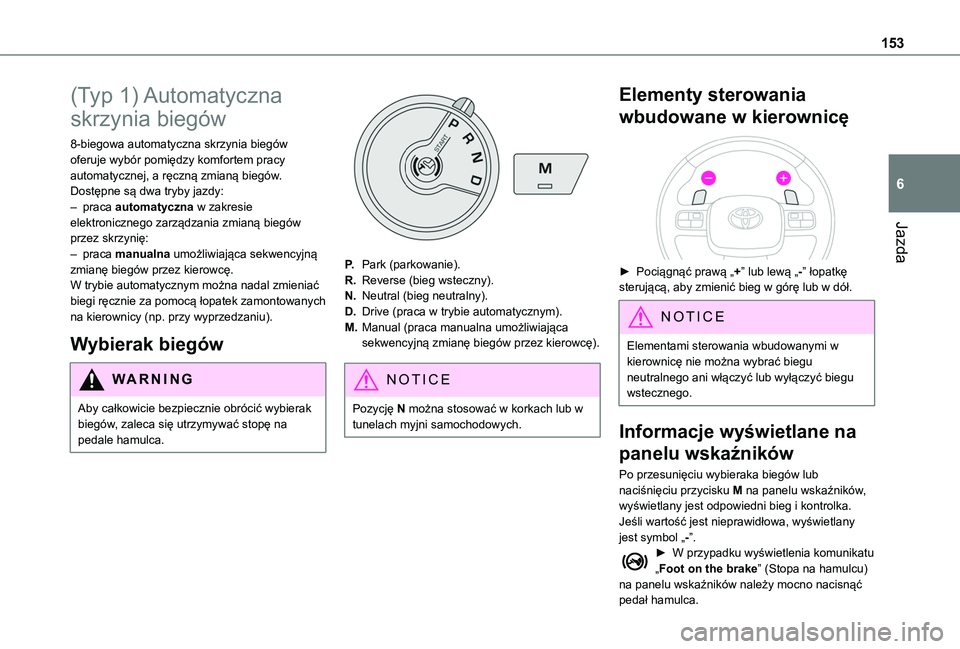

(Typ 1) Automatyczna
skrzynia biegów
8-biegowa automatyczna skrzynia biegów oferuje wybór pomiędzy komfortem pracy automatycznej, a ręczną zmianą biegów.Dostępne są dwa tryby jazdy:– praca automatyczna w zakresie elektronicznego zarządzania zmianą biegów przez skrzynię:– praca manualna umożliwiająca sekwencyjną zmianę biegów przez kierowcę.W trybie automatycznym można nadal zmieniać biegi ręcznie za pomocą łopatek zamontowanych na kierownicy (np. przy wyprzedzaniu).
Wybierak biegów
WARNI NG
Aby całkowicie bezpiecznie obrócić wybierak biegów, zaleca się utrzymywać stopę na pedale hamulca.
P.Park (parkowanie).
R.Reverse (bieg wsteczny).
N.Neutral (bieg neutralny).
D.Drive (praca w trybie automatycznym).
M.Manual (praca manualna umożliwiająca sekwencyjną zmianę biegów przez kierowcę).
NOTIC E
Pozycję N można stosować w korkach lub w tunelach myjni samochodowych.
Elementy sterowania
wbudowane w kierownicę

► Pociągnąć prawą „+” lub lewą „-” łopatkę sterującą, aby zmienić bieg w górę lub w dół.
NOTIC E
Elementami sterowania wbudowanymi w kierownicę nie można wybrać biegu neutralnego ani włączyć lub wyłączyć biegu wstecznego.
Informacje wyświetlane na
panelu wskaźników
Po przesunięciu wybieraka biegów lub naciśnięciu przycisku M na panelu wskaźników, wyświetlany jest odpowiedni bieg i kontrolka.Jeśli wartość jest nieprawidłowa, wyświetlany jest symbol „-”.► W przypadku wyświetlenia komunikatu „Foot on the brake” (Stopa na hamulcu) na panelu wskaźników należy mocno nacisnąć pedał hamulca.

154

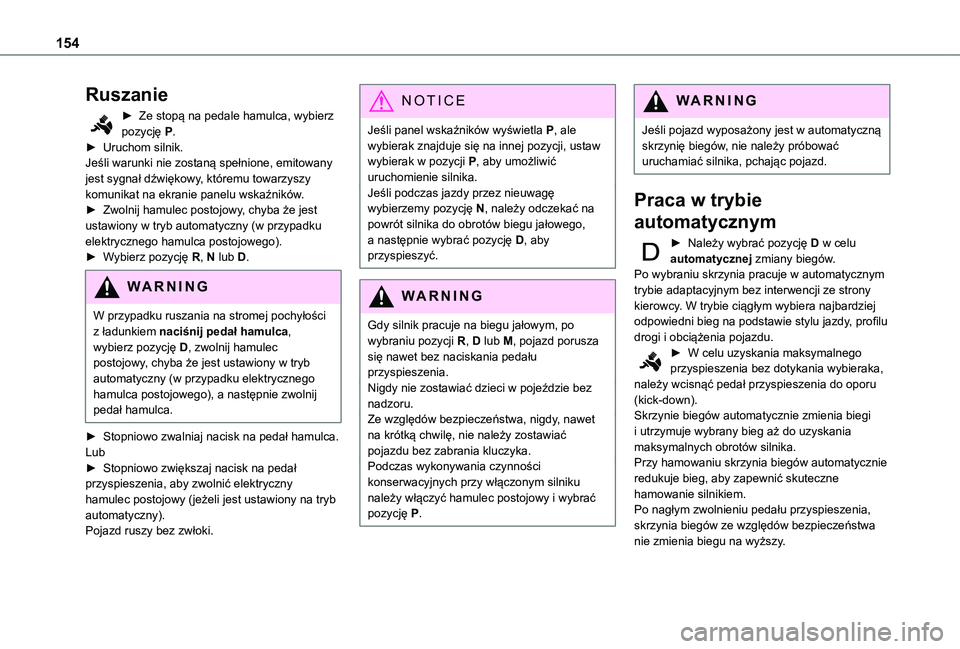

Ruszanie
► Ze stopą na pedale hamulca, wybierz pozycję P.► Uruchom silnik.Jeśli warunki nie zostaną spełnione, emitowany jest sygnał dźwiękowy, któremu towarzyszy komunikat na ekranie panelu wskaźników.► Zwolnij hamulec postojowy, chyba że jest ustawiony w tryb automatyczny (w przypadku elektrycznego hamulca postojowego).► Wybierz pozycję R, N lub D.
WARNI NG
W przypadku ruszania na stromej pochyłości z ładunkiem naciśnij pedał hamulca, wybierz pozycję D, zwolnij hamulec postojowy, chyba że jest ustawiony w tryb automatyczny (w przypadku elektrycznego hamulca postojowego), a następnie zwolnij pedał hamulca.
► Stopniowo zwalniaj nacisk na pedał hamulca.Lub► Stopniowo zwiększaj nacisk na pedał przyspieszenia, aby zwolnić elektryczny hamulec postojowy (jeżeli jest ustawiony na tryb automatyczny).Pojazd ruszy bez zwłoki.
NOTIC E
Jeśli panel wskaźników wyświetla P, ale wybierak znajduje się na innej pozycji, ustaw wybierak w pozycji P, aby umożliwić uruchomienie silnika.Jeśli podczas jazdy przez nieuwagę wybierzemy pozycję N, należy odczekać na powrót silnika do obrotów biegu jałowego, a następnie wybrać pozycję D, aby przyspieszyć.
WARNI NG
Gdy silnik pracuje na biegu jałowym, po wybraniu pozycji R, D lub M, pojazd porusza się nawet bez naciskania pedału przyspieszenia.Nigdy nie zostawiać dzieci w pojeździe bez nadzoru.Ze względów bezpieczeństwa, nigdy, nawet na krótką chwilę, nie należy zostawiać pojazdu bez zabrania kluczyka.Podczas wykonywania czynności konserwacyjnych przy włączonym silniku należy włączyć hamulec postojowy i wybrać pozycję P.
WARNI NG
Jeśli pojazd wyposażony jest w automatyczną skrzynię biegów, nie należy próbować uruchamiać silnika, pchając pojazd.
Praca w trybie
automatycznym
► Należy wybrać pozycję D w celu automatycznej zmiany biegów.Po wybraniu skrzynia pracuje w automatycznym trybie adaptacyjnym bez interwencji ze strony kierowcy. W trybie ciągłym wybiera najbardziej odpowiedni bieg na podstawie stylu jazdy, profilu drogi i obciążenia pojazdu.► W celu uzyskania maksymalnego przyspieszenia bez dotykania wybieraka, należy wcisnąć pedał przyspieszenia do oporu (kick-down).Skrzynie biegów automatycznie zmienia biegi i utrzymuje wybrany bieg aż do uzyskania
maksymalnych obrotów silnika.Przy hamowaniu skrzynia biegów automatycznie redukuje bieg, aby zapewnić skuteczne hamowanie silnikiem.Po nagłym zwolnieniu pedału przyspieszenia, skrzynia biegów ze względów bezpieczeństwa nie zmienia biegu na wyższy.

155
Jazda
6

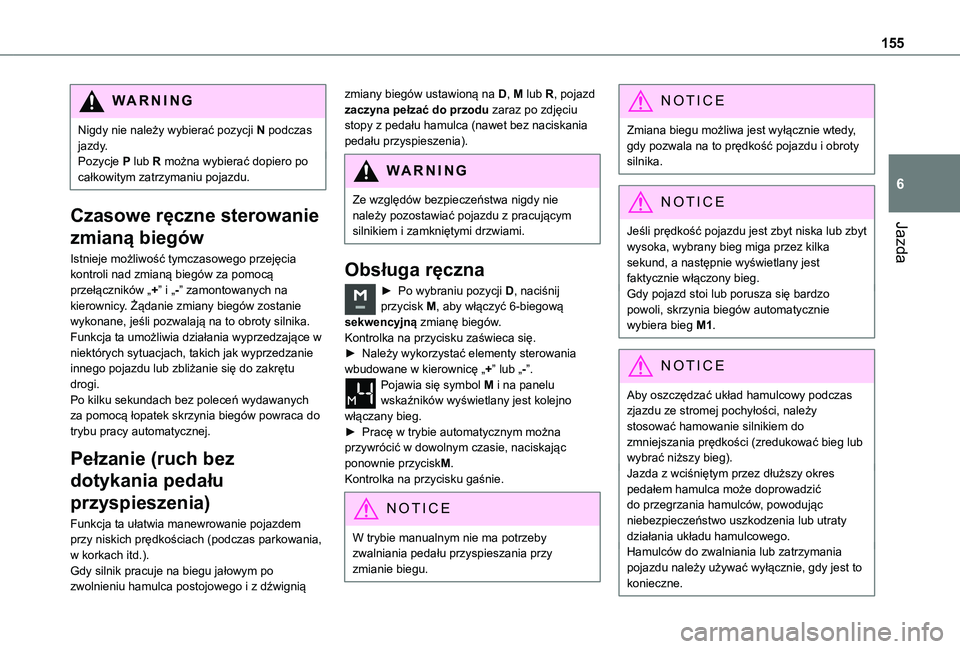

WARNI NG
Nigdy nie należy wybierać pozycji N podczas jazdy.Pozycje P lub R można wybierać dopiero po całkowitym zatrzymaniu pojazdu.
Czasowe ręczne sterowanie
zmianą biegów
Istnieje możliwość tymczasowego przejęcia kontroli nad zmianą biegów za pomocą przełączników „+” i „-” zamontowanych na kierownicy. Żądanie zmiany biegów zostanie wykonane, jeśli pozwalają na to obroty silnika. Funkcja ta umożliwia działania wyprzedzające w niektórych sytuacjach, takich jak wyprzedzanie innego pojazdu lub zbliżanie się do zakrętu drogi. Po kilku sekundach bez poleceń wydawanych za pomocą łopatek skrzynia biegów powraca do trybu pracy automatycznej.
Pełzanie (ruch bez
dotykania pedału
przyspieszenia)
Funkcja ta ułatwia manewrowanie pojazdem przy niskich prędkościach (podczas parkowania, w korkach itd.).Gdy silnik pracuje na biegu jałowym po zwolnieniu hamulca postojowego i z dźwignią
zmiany biegów ustawioną na D, M lub R, pojazd zaczyna pełzać do przodu zaraz po zdjęciu stopy z pedału hamulca (nawet bez naciskania pedału przyspieszenia).
WARNI NG
Ze względów bezpieczeństwa nigdy nie należy pozostawiać pojazdu z pracującym silnikiem i zamkniętymi drzwiami.
Obsługa ręczna
► Po wybraniu pozycji D, naciśnij przycisk M, aby włączyć 6-biegową sekwencyjną zmianę biegów.Kontrolka na przycisku zaświeca się.► Należy wykorzystać elementy sterowania wbudowane w kierownicę „+” lub „-”. Pojawia się symbol M i na panelu wskaźników wyświetlany jest kolejno włączany bieg.► Pracę w trybie automatycznym można przywrócić w dowolnym czasie, naciskając ponownie przyciskM.Kontrolka na przycisku gaśnie.
NOTIC E
W trybie manualnym nie ma potrzeby
zwalniania pedału przyspieszania przy zmianie biegu.
NOTIC E
Zmiana biegu możliwa jest wyłącznie wtedy, gdy pozwala na to prędkość pojazdu i obroty silnika.
NOTIC E
Jeśli prędkość pojazdu jest zbyt niska lub zbyt
wysoka, wybrany bieg miga przez kilka sekund, a następnie wyświetlany jest faktycznie włączony bieg.Gdy pojazd stoi lub porusza się bardzo powoli, skrzynia biegów automatycznie wybiera bieg M1.
NOTIC E
Aby oszczędzać układ hamulcowy podczas zjazdu ze stromej pochyłości, należy stosować hamowanie silnikiem do zmniejszania prędkości (zredukować bieg lub wybrać niższy bieg).Jazda z wciśniętym przez dłuższy okres pedałem hamulca może doprowadzić do przegrzania hamulców, powodując niebezpieczeństwo uszkodzenia lub utraty działania układu hamulcowego.
Hamulców do zwalniania lub zatrzymania pojazdu należy używać wyłącznie, gdy jest to konieczne.
