2021 TOYOTA PROACE CITY VERSO EV tow

126

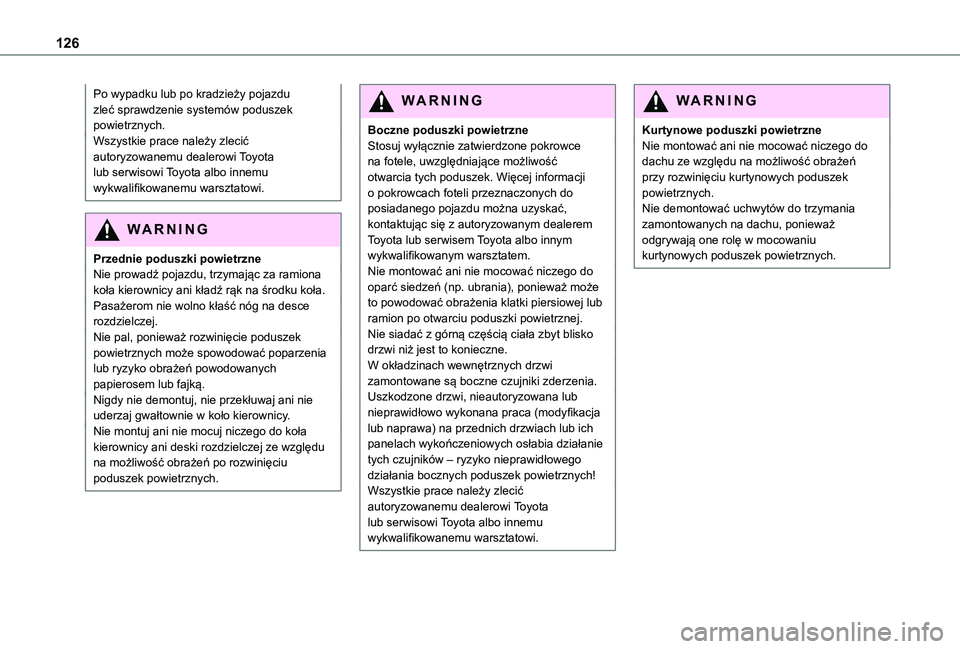

Po wypadku lub po kradzieży pojazdu zleć sprawdzenie systemów poduszek powietrznych.Wszystkie prace należy zlecić autoryzowanemu dealerowi Toyota lub serwisowi Toyota albo innemu wykwalifikowanemu warsztatowi.
WARNI NG
Przednie poduszki powietrzneNie prowadź pojazdu, trzymając za ramiona koła kierownicy ani kładź rąk na środku koła.Pasażerom nie wolno kłaść nóg na desce rozdzielczej.Nie pal, ponieważ rozwinięcie poduszek powietrznych może spowodować poparzenia lub ryzyko obrażeń powodowanych papierosem lub fajką.Nigdy nie demontuj, nie przekłuwaj ani nie uderzaj gwałtownie w koło kierownicy.Nie montuj ani nie mocuj niczego do koła
kierownicy ani deski rozdzielczej ze względu na możliwość obrażeń po rozwinięciu poduszek powietrznych.
WARNI NG
Boczne poduszki powietrzneStosuj wyłącznie zatwierdzone pokrowce na fotele, uwzględniające możliwość otwarcia tych poduszek. Więcej informacji o pokrowcach foteli przeznaczonych do posiadanego pojazdu można uzyskać, kontaktując się z autoryzowanym dealerem Toyota lub serwisem Toyota albo innym wykwalifikowanym warsztatem.Nie montować ani nie mocować niczego do oparć siedzeń (np. ubrania), ponieważ może to powodować obrażenia klatki piersiowej lub ramion po otwarciu poduszki powietrznej.Nie siadać z górną częścią ciała zbyt blisko drzwi niż jest to konieczne.W okładzinach wewnętrznych drzwi zamontowane są boczne czujniki zderzenia.Uszkodzone drzwi, nieautoryzowana lub nieprawidłowo wykonana praca (modyfikacja lub naprawa) na przednich drzwiach lub ich panelach wykończeniowych osłabia działanie
tych czujników – ryzyko nieprawidłowego działania bocznych poduszek powietrznych!Wszystkie prace należy zlecić autoryzowanemu dealerowi Toyota lub serwisowi Toyota albo innemu wykwalifikowanemu warsztatowi.
WARNI NG
Kurtynowe poduszki powietrzneNie montować ani nie mocować niczego do dachu ze względu na możliwość obrażeń przy rozwinięciu kurtynowych poduszek powietrznych.Nie demontować uchwytów do trzymania zamontowanych na dachu, ponieważ odgrywają one rolę w mocowaniu kurtynowych poduszek powietrznych.

127
Bezpieczeństwo
5

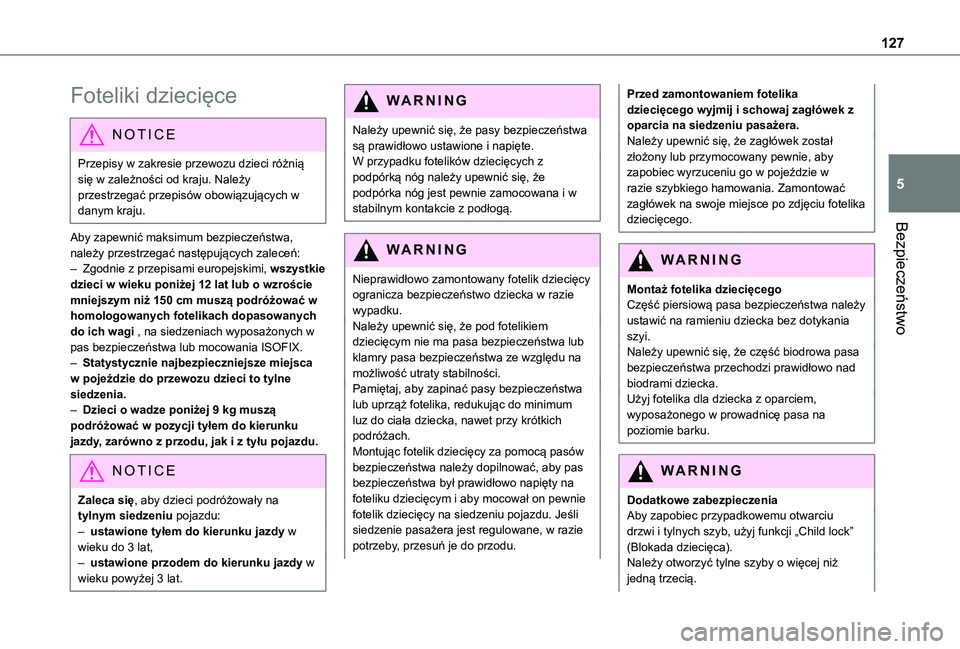

Foteliki dziecięce
NOTIC E
Przepisy w zakresie przewozu dzieci różnią się w zależności od kraju. Należy przestrzegać przepisów obowiązujących w danym kraju.
Aby zapewnić maksimum bezpieczeństwa,
należy przestrzegać następujących zaleceń:– Zgodnie z przepisami europejskimi, wszystkie dzieci w wieku poniżej 12 lat lub o wzroście mniejszym niż 150 cm muszą podróżować w homologowanych fotelikach dopasowanych do ich wagi , na siedzeniach wyposażonych w pas bezpieczeństwa lub mocowania ISOFIX.– Statystycznie najbezpieczniejsze miejsca w pojeździe do przewozu dzieci to tylne siedzenia.– Dzieci o wadze poniżej 9 kg muszą podróżować w pozycji tyłem do kierunku jazdy, zarówno z przodu, jak i z tyłu pojazdu.
NOTIC E
Zaleca się, aby dzieci podróżowały na tylnym siedzeniu pojazdu:– ustawione tyłem do kierunku jazdy w
wieku do 3 lat,– ustawione przodem do kierunku jazdy w wieku powyżej 3 lat.
WARNI NG
Należy upewnić się, że pasy bezpieczeństwa są prawidłowo ustawione i napięte.W przypadku fotelików dziecięcych z podpórką nóg należy upewnić się, że podpórka nóg jest pewnie zamocowana i w stabilnym kontakcie z podłogą.
WARNI NG
Nieprawidłowo zamontowany fotelik dziecięcy ogranicza bezpieczeństwo dziecka w razie wypadku.Należy upewnić się, że pod fotelikiem dziecięcym nie ma pasa bezpieczeństwa lub klamry pasa bezpieczeństwa ze względu na możliwość utraty stabilności.Pamiętaj, aby zapinać pasy bezpieczeństwa lub uprząż fotelika, redukując do minimum luz do ciała dziecka, nawet przy krótkich podróżach.
Montując fotelik dziecięcy za pomocą pasów bezpieczeństwa należy dopilnować, aby pas bezpieczeństwa był prawidłowo napięty na foteliku dziecięcym i aby mocował on pewnie fotelik dziecięcy na siedzeniu pojazdu. Jeśli siedzenie pasażera jest regulowane, w razie potrzeby, przesuń je do przodu.
Przed zamontowaniem fotelika dziecięcego wyjmij i schowaj zagłówek z oparcia na siedzeniu pasażera.Należy upewnić się, że zagłówek został złożony lub przymocowany pewnie, aby zapobiec wyrzuceniu go w pojeździe w razie szybkiego hamowania. Zamontować zagłówek na swoje miejsce po zdjęciu fotelika dziecięcego.
WARNI NG
Montaż fotelika dziecięcegoCzęść piersiową pasa bezpieczeństwa należy ustawić na ramieniu dziecka bez dotykania szyi.Należy upewnić się, że część biodrowa pasa bezpieczeństwa przechodzi prawidłowo nad biodrami dziecka.Użyj fotelika dla dziecka z oparciem, wyposażonego w prowadnicę pasa na poziomie barku.
WARNI NG
Dodatkowe zabezpieczeniaAby zapobiec przypadkowemu otwarciu drzwi i tylnych szyb, użyj funkcji „Child lock”
(Blokada dziecięca).Należy otworzyć tylne szyby o więcej niż jedną trzecią.

128

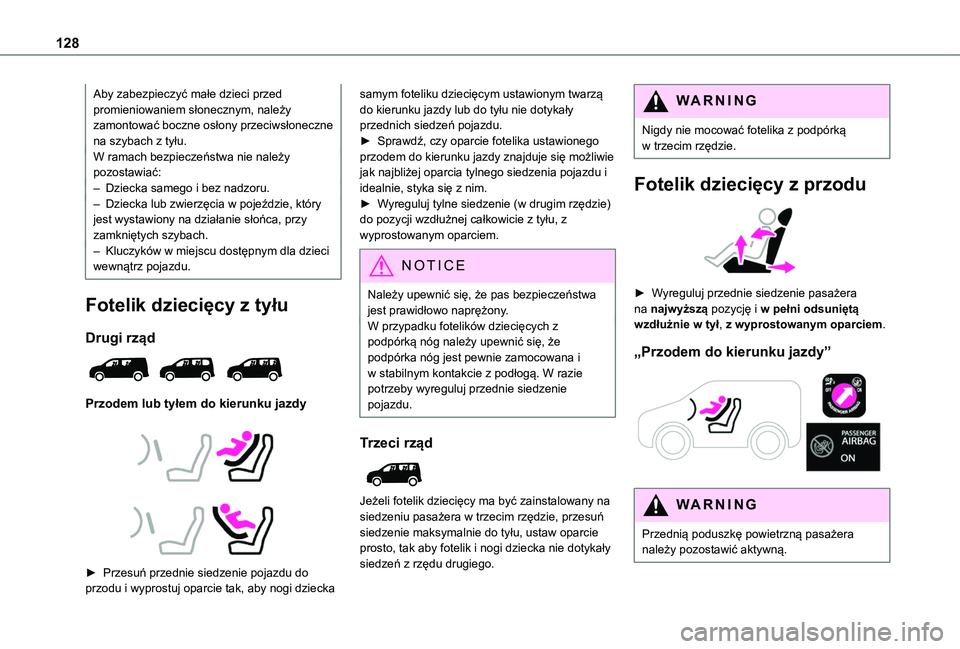

Aby zabezpieczyć małe dzieci przed promieniowaniem słonecznym, należy zamontować boczne osłony przeciwsłoneczne na szybach z tyłu.W ramach bezpieczeństwa nie należy pozostawiać:– Dziecka samego i bez nadzoru.– Dziecka lub zwierzęcia w pojeździe, który jest wystawiony na działanie słońca, przy zamkniętych szybach.– Kluczyków w miejscu dostępnym dla dzieci wewnątrz pojazdu.
Fotelik dziecięcy z tyłu
Drugi rząd

Przodem lub tyłem do kierunku jazdy



► Przesuń przednie siedzenie pojazdu do przodu i wyprostuj oparcie tak, aby nogi dziecka
samym foteliku dziecięcym ustawionym twarzą do kierunku jazdy lub do tyłu nie dotykały przednich siedzeń pojazdu.► Sprawdź, czy oparcie fotelika ustawionego przodem do kierunku jazdy znajduje się możliwie jak najbliżej oparcia tylnego siedzenia pojazdu i idealnie, styka się z nim.► Wyreguluj tylne siedzenie (w drugim rzędzie) do pozycji wzdłużnej całkowicie z tyłu, z wyprostowanym oparciem.
NOTIC E
Należy upewnić się, że pas bezpieczeństwa jest prawidłowo naprężony.W przypadku fotelików dziecięcych z podpórką nóg należy upewnić się, że podpórka nóg jest pewnie zamocowana i w stabilnym kontakcie z podłogą. W razie potrzeby wyreguluj przednie siedzenie pojazdu.
Trzeci rząd

Jeżeli fotelik dziecięcy ma być zainstalowany na siedzeniu pasażera w trzecim rzędzie, przesuń siedzenie maksymalnie do tyłu, ustaw oparcie prosto, tak aby fotelik i nogi dziecka nie dotykały siedzeń z rzędu drugiego.
WARNI NG
Nigdy nie mocować fotelika z podpórką w trzecim rzędzie.
Fotelik dziecięcy z przodu

► Wyreguluj przednie siedzenie pasażera na najwyższą pozycję i w pełni odsuniętą wzdłużnie w tył, z wyprostowanym oparciem.
„Przodem do kierunku jazdy”

WARNI NG
Przednią poduszkę powietrzną pasażera
należy pozostawić aktywną.

129
Bezpieczeństwo
5

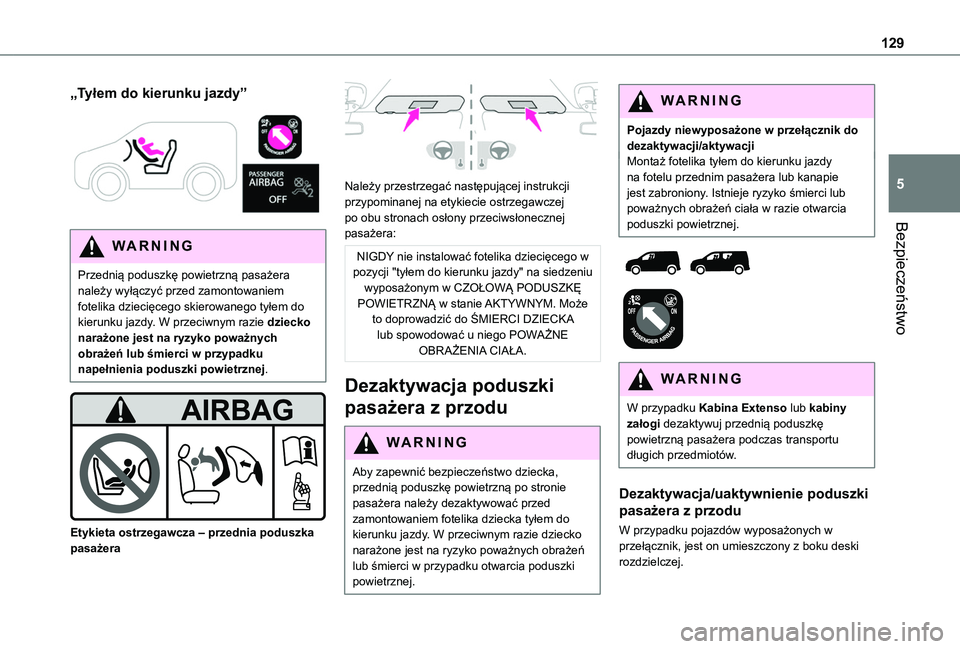

„Tyłem do kierunku jazdy”

WARNI NG
Przednią poduszkę powietrzną pasażera należy wyłączyć przed zamontowaniem fotelika dziecięcego skierowanego tyłem do kierunku jazdy. W przeciwnym razie dziecko narażone jest na ryzyko poważnych obrażeń lub śmierci w przypadku napełnienia poduszki powietrznej.


Etykieta ostrzegawcza – przednia poduszka pasażera

Należy przestrzegać następującej instrukcji przypominanej na etykiecie ostrzegawczej po obu stronach osłony przeciwsłonecznej pasażera:
NIGDY nie instalować fotelika dziecięcego w pozycji "tyłem do kierunku jazdy" na siedzeniu wyposażonym w CZOŁOWĄ PODUSZKĘ POWIETRZNĄ w stanie AKTYWNYM. Może to doprowadzić do ŚMIERCI DZIECKA lub spowodować u niego POWAŻNE OBRAŻENIA CIAŁA.
Dezaktywacja poduszki
pasażera z przodu
WARNI NG
Aby zapewnić bezpieczeństwo dziecka, przednią poduszkę powietrzną po stronie pasażera należy dezaktywować przed zamontowaniem fotelika dziecka tyłem do kierunku jazdy. W przeciwnym razie dziecko narażone jest na ryzyko poważnych obrażeń lub śmierci w przypadku otwarcia poduszki powietrznej.
WARNI NG
Pojazdy niewyposażone w przełącznik do dezaktywacji/aktywacjiMontaż fotelika tyłem do kierunku jazdy na fotelu przednim pasażera lub kanapie jest zabroniony. Istnieje ryzyko śmierci lub poważnych obrażeń ciała w razie otwarcia poduszki powietrznej.



WARNI NG
W przypadku Kabina Extenso lub kabiny załogi dezaktywuj przednią poduszkę powietrzną pasażera podczas transportu długich przedmiotów.
Dezaktywacja/uaktywnienie poduszki
pasażera z przodu
W przypadku pojazdów wyposażonych w przełącznik, jest on umieszczony z boku deski rozdzielczej.

130

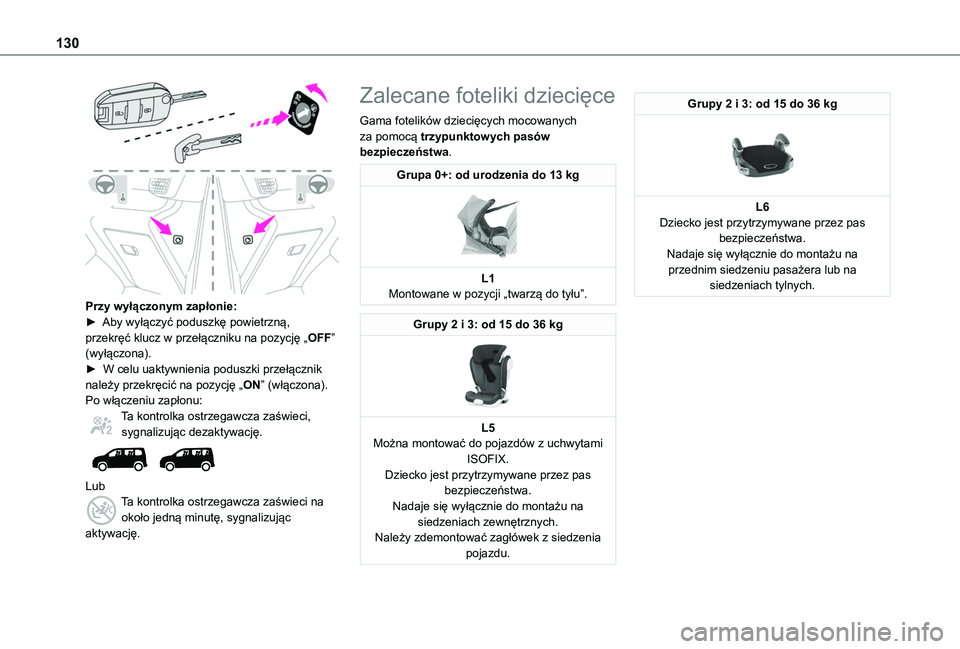

Przy wyłączonym zapłonie:► Aby wyłączyć poduszkę powietrzną, przekręć klucz w przełączniku na pozycję „OFF” (wyłączona). ► W celu uaktywnienia poduszki przełącznik należy przekręcić na pozycję „ON” (włączona).Po włączeniu zapłonu:Ta kontrolka ostrzegawcza zaświeci, sygnalizując dezaktywację.

LubTa kontrolka ostrzegawcza zaświeci na około jedną minutę, sygnalizując aktywację.
Zalecane foteliki dziecięce
Gama fotelików dziecięcych mocowanych za pomocą trzypunktowych pasów bezpieczeństwa.
Grupa 0+: od urodzenia do 13 kg

L1Montowane w pozycji „twarzą do tyłu”.
Grupy 2 i 3: od 15 do 36 kg

L5Można montować do pojazdów z uchwytami
ISOFIX.Dziecko jest przytrzymywane przez pas bezpieczeństwa.Nadaje się wyłącznie do montażu na siedzeniach zewnętrznych.Należy zdemontować zagłówek z siedzenia pojazdu.
Grupy 2 i 3: od 15 do 36 kg

L6Dziecko jest przytrzymywane przez pas bezpieczeństwa.Nadaje się wyłącznie do montażu na przednim siedzeniu pasażera lub na siedzeniach tylnych.

132

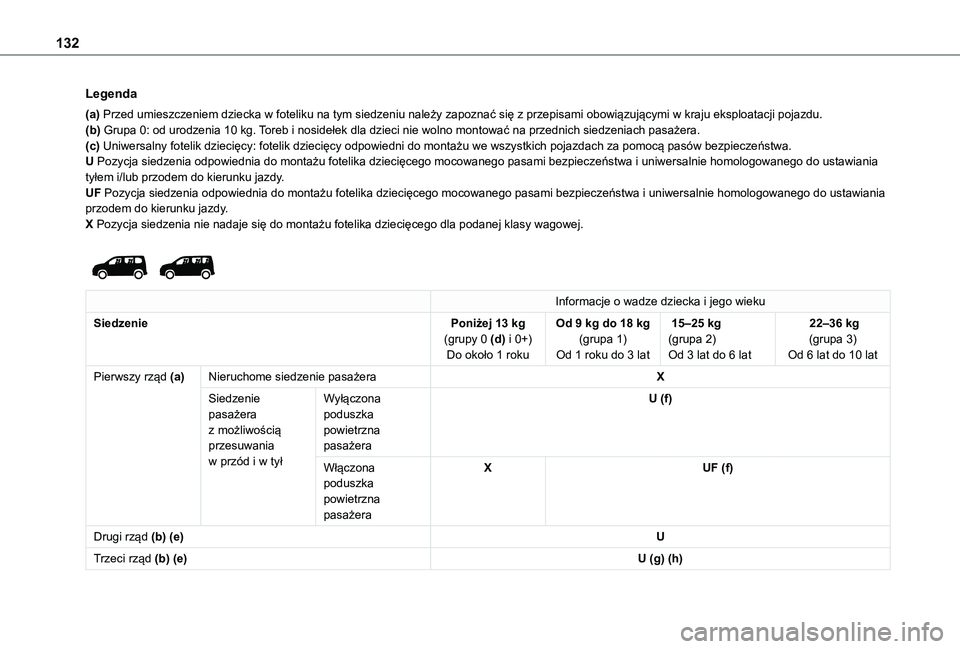

Legenda
(a) Przed umieszczeniem dziecka w foteliku na tym siedzeniu należy zapoznać się z przepisami obowiązującymi w kraju eksploatacji pojazdu.(b) Grupa 0: od urodzenia 10 kg. Toreb i nosidełek dla dzieci nie wolno montować na przednich siedzeniach pasażera.(c) Uniwersalny fotelik dziecięcy: fotelik dziecięcy odpowiedni do montażu we wszystkich pojazdach za pomocą pasów bezpieczeństwa.U Pozycja siedzenia odpowiednia do montażu fotelika dziecięcego mocowanego pasami bezpieczeństwa i uniwersalnie homologowanego do ustawiania tyłem i/lub przodem do kierunku jazdy.UF Pozycja siedzenia odpowiednia do montażu fotelika dziecięcego mocowanego pasami bezpieczeństwa i uniwersalnie homologowanego do ustawiania przodem do kierunku jazdy.X Pozycja siedzenia nie nadaje się do montażu fotelika dziecięcego dla podanej klasy wagowej.


Informacje o wadze dziecka i jego wieku
SiedzeniePoniżej 13 kg(grupy 0 (d) i 0+)Do około 1 roku
Od 9 kg do 18 kg(grupa 1)Od 1 roku do 3 lat
15–25 kg(grupa 2)Od 3 lat do 6 lat
22–36 kg(grupa 3)Od 6 lat do 10 lat
Pierwszy rząd (a)Nieruchome siedzenie pasażeraX
Siedzenie pasażera z możliwością przesuwania w przód i w tył
Wyłączona poduszka powietrzna pasażera
U (f)
Włączona poduszka powietrzna pasażera
XUF (f)
Drugi rząd (b) (e)U
Trzeci rząd (b) (e)U (g) (h)

133
Bezpieczeństwo
5

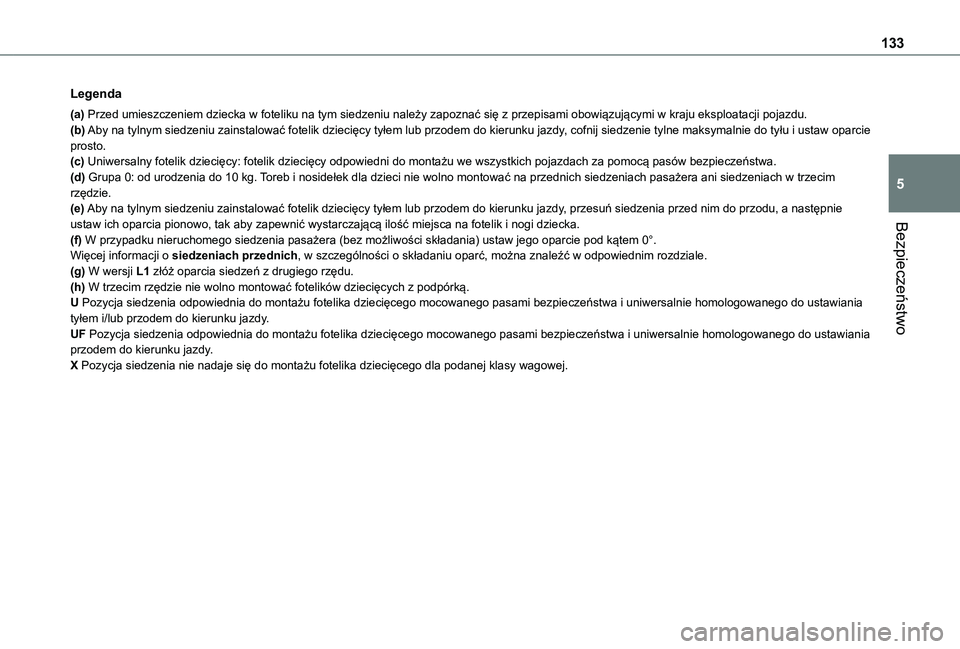

Legenda
(a) Przed umieszczeniem dziecka w foteliku na tym siedzeniu należy zapoznać się z przepisami obowiązującymi w kraju eksploatacji pojazdu.(b) Aby na tylnym siedzeniu zainstalować fotelik dziecięcy tyłem lub przodem do kierunku jazdy, cofnij siedzenie tylne maksymalnie do tyłu i ustaw oparcie prosto.(c) Uniwersalny fotelik dziecięcy: fotelik dziecięcy odpowiedni do montażu we wszystkich pojazdach za pomocą pasów bezpieczeństwa.(d) Grupa 0: od urodzenia do 10 kg. Toreb i nosidełek dla dzieci nie wolno montować na przednich siedzeniach pasażera ani siedzeniach w trzecim rzędzie.(e) Aby na tylnym siedzeniu zainstalować fotelik dziecięcy tyłem lub przodem do kierunku jazdy, przesuń siedzenia przed nim do przodu, a następnie ustaw ich oparcia pionowo, tak aby zapewnić wystarczającą ilość miejsca na fotelik i nogi dziecka.(f) W przypadku nieruchomego siedzenia pasażera (bez możliwości składania) ustaw jego oparcie pod kątem 0°.Więcej informacji o siedzeniach przednich, w szczególności o składaniu oparć, można znaleźć w odpowiednim rozdziale.(g) W wersji L1 złóż oparcia siedzeń z drugiego rzędu.(h) W trzecim rzędzie nie wolno montować fotelików dziecięcych z podpórką.U Pozycja siedzenia odpowiednia do montażu fotelika dziecięcego mocowanego pasami bezpieczeństwa i uniwersalnie homologowanego do ustawiania tyłem i/lub przodem do kierunku jazdy.UF Pozycja siedzenia odpowiednia do montażu fotelika dziecięcego mocowanego pasami bezpieczeństwa i uniwersalnie homologowanego do ustawiania przodem do kierunku jazdy.X Pozycja siedzenia nie nadaje się do montażu fotelika dziecięcego dla podanej klasy wagowej.

135
Bezpieczeństwo
5

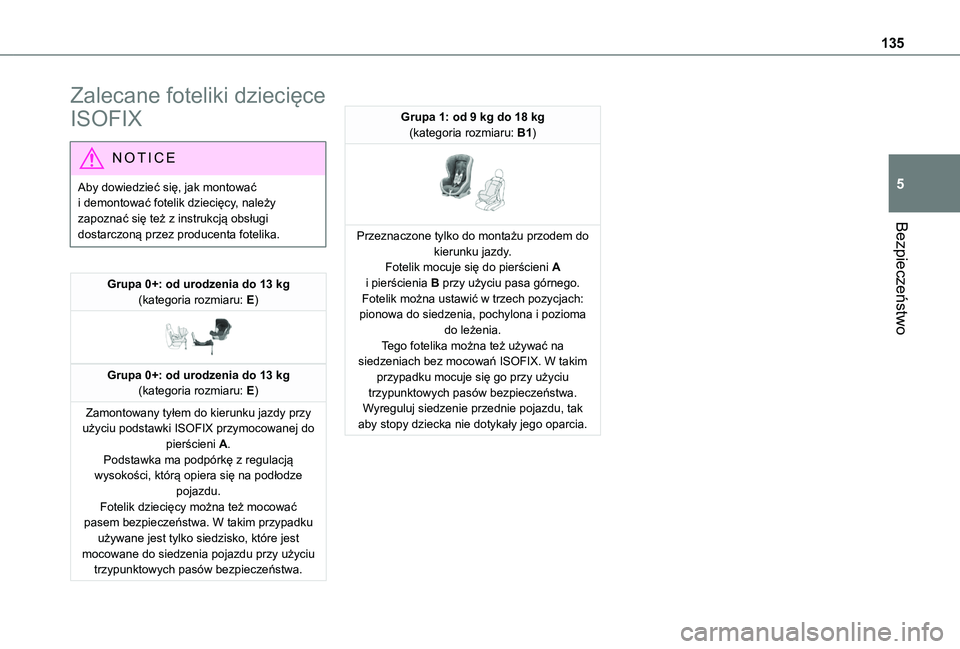

Zalecane foteliki dziecięce
ISOFIX
NOTIC E
Aby dowiedzieć się, jak montować i demontować fotelik dziecięcy, należy zapoznać się też z instrukcją obsługi dostarczoną przez producenta fotelika.
Grupa 0+: od urodzenia do 13 kg(kategoria rozmiaru: E)

Grupa 0+: od urodzenia do 13 kg(kategoria rozmiaru: E)
Zamontowany tyłem do kierunku jazdy przy użyciu podstawki ISOFIX przymocowanej do pierścieni A.Podstawka ma podpórkę z regulacją wysokości, którą opiera się na podłodze pojazdu.Fotelik dziecięcy można też mocować pasem bezpieczeństwa. W takim przypadku używane jest tylko siedzisko, które jest
mocowane do siedzenia pojazdu przy użyciu trzypunktowych pasów bezpieczeństwa.
Grupa 1: od 9 kg do 18 kg(kategoria rozmiaru: B1)

Przeznaczone tylko do montażu przodem do kierunku jazdy.Fotelik mocuje się do pierścieni A i pierścienia B przy użyciu pasa górnego.Fotelik można ustawić w trzech pozycjach: pionowa do siedzenia, pochylona i pozioma do leżenia.Tego fotelika można też używać na siedzeniach bez mocowań ISOFIX. W takim przypadku mocuje się go przy użyciu trzypunktowych pasów bezpieczeństwa. Wyreguluj siedzenie przednie pojazdu, tak aby stopy dziecka nie dotykały jego oparcia.
