Page 465 of 818
4645-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

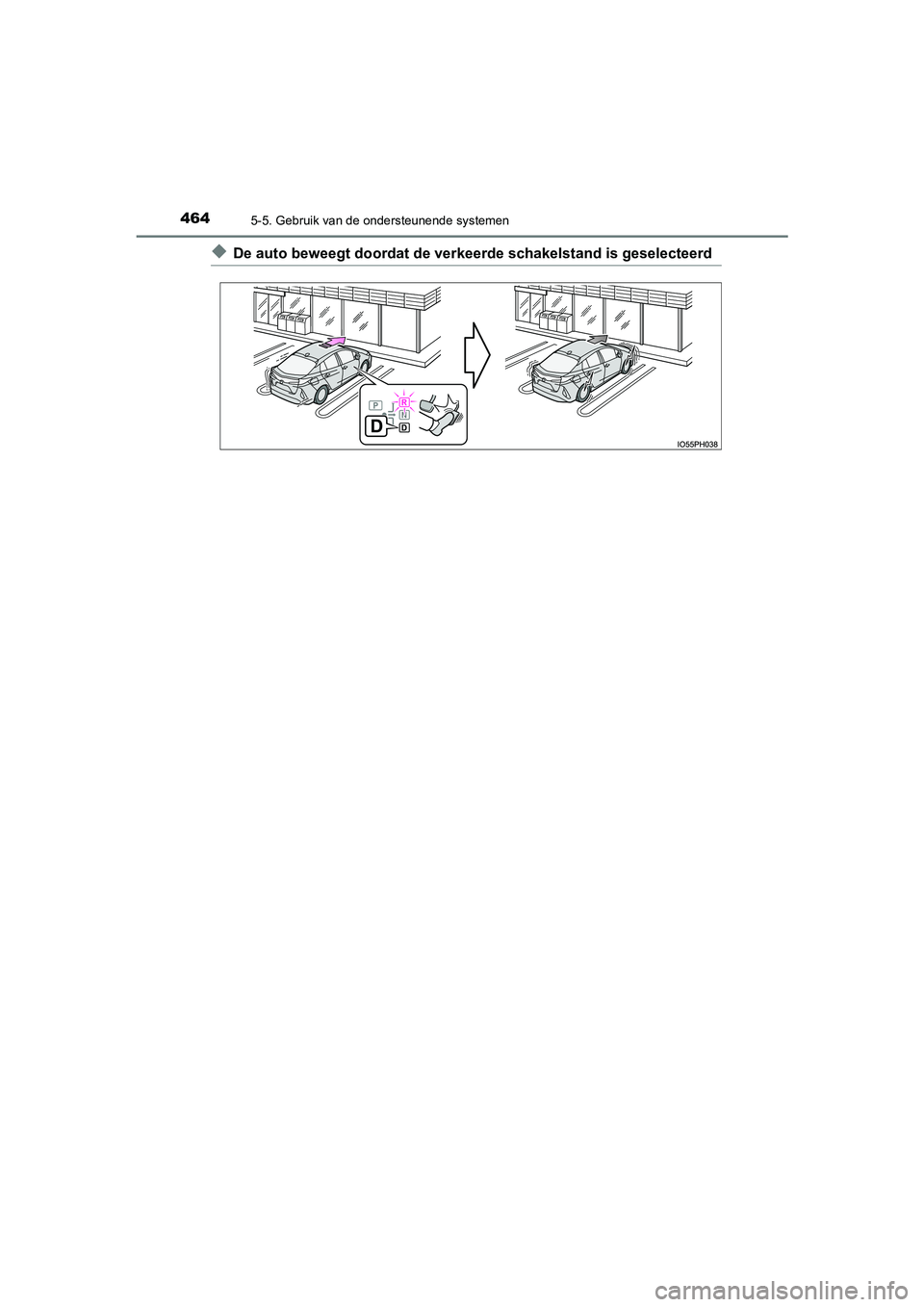

◆De auto beweegt doordat de verkeerde schakelstand is geselecteerd
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 464 Tuesday, May 11, 2021 9:32 AM
Page 466 of 818
4655-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
5
Rijden
Hoeksensoren voor
Binnenste sensoren voor
Hoeksensoren achter
Binnenste sensoren achter
De Parking Support Brake-functie k an worden ingeschakeld/uitgeschakeld
via het scherm ( Blz. 247) van het multi-informatiedisplay.
Wanneer de Parking Support Brake-
functie is uitgeschakeld, gaat het con-
trolelampje PKSB OFF branden.
Wanneer de Parking Support Brake-functie is uitgeschakeld, wordt de werking van
het systeem pas hervat wanneer de functie weer wordt ingeschakeld via het
scherm op het multi-informatiedisplay. (De werking van het systeem wordt
niet hervat door bediening van de startknop.)
Soorten sensoren
1
2
3
4
Wijzigen van instellingen van de Parking Support Brake-functie
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 465 Tuesday, May 11, 2021 9:32 AM
Page 467 of 818
4665-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

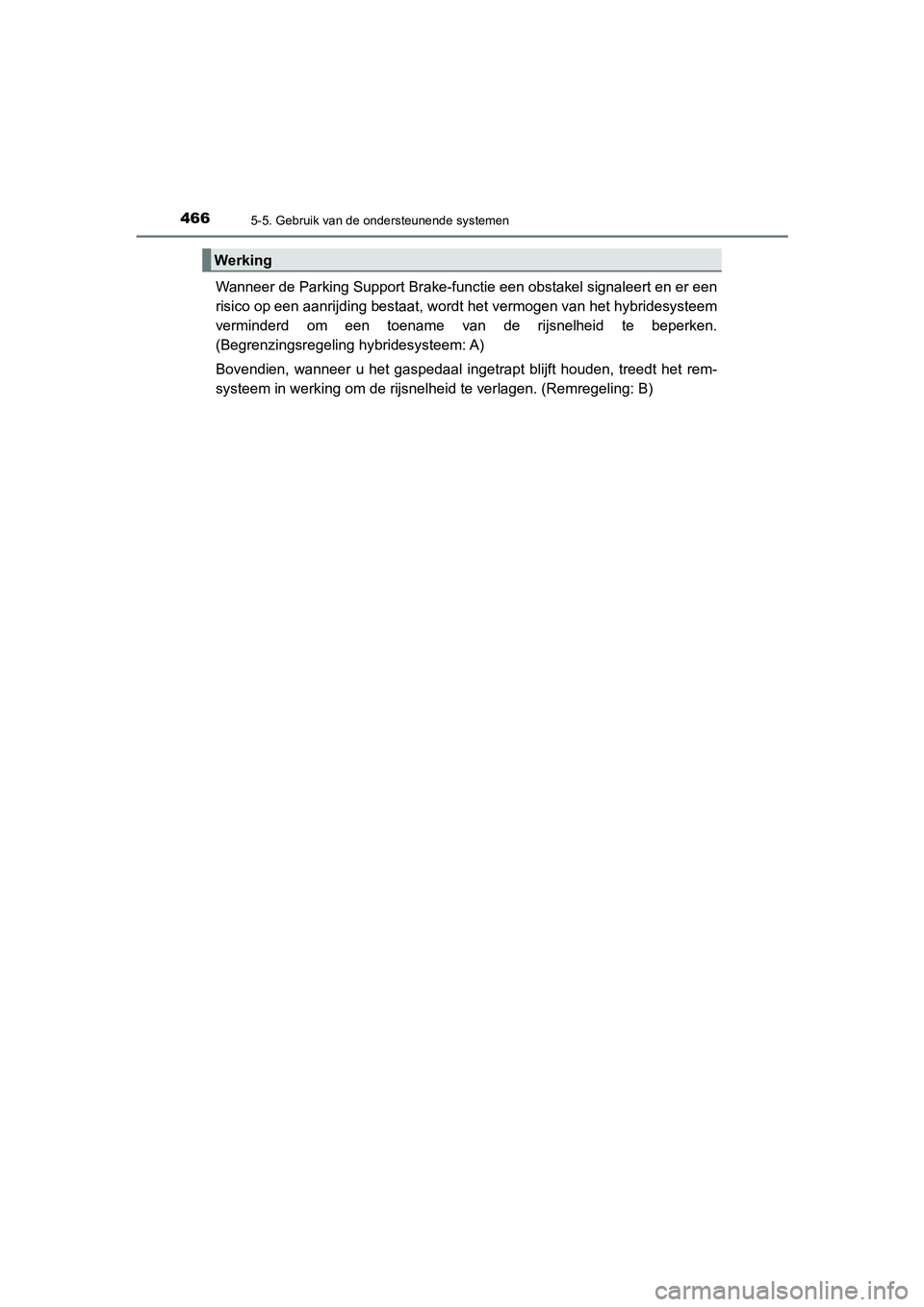

Wanneer de Parking Support Brake-functie een obstakel signaleert en er een
risico op een aanrijding bestaat, wordt het vermogen van het hybridesysteem
verminderd om een toename van de rijsnelheid te beperken.
(Begrenzingsregeling hybridesysteem: A)
Bovendien, wanneer u het gaspedaal ingetrapt blijft houden, treedt het rem-
systeem in werking om de rijsnelheid te verlagen. (Remregeling: B)
Werking
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 466 Tuesday, May 11, 2021 9:32 AM
Page 468 of 818
4675-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
5
Rijden

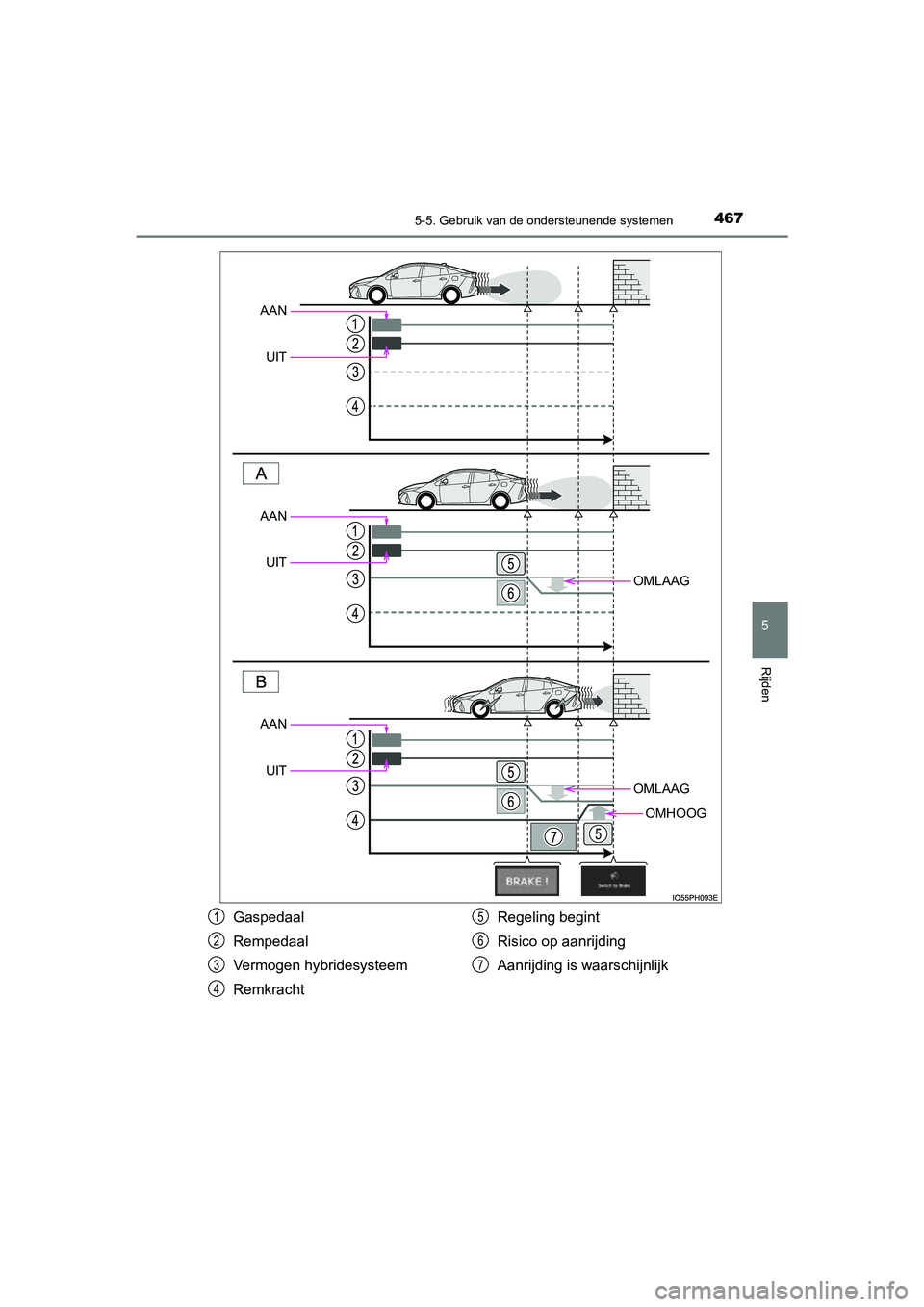

OMLAAG
OMLAAG
OMHOOG
AANUIT
AANUIT
AAN
UIT
Gaspedaal
Rempedaal
Vermogen hybridesysteem
Remkracht Regeling begint
Risico op aanrijding
Aanrijding is waarschijnlijk1
2
3
4
5
6
7
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 467 Tuesday, May 11, 2021 9:32 AM
Page 469 of 818

4685-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)■
Voorwaarden starten werking
Wanneer het controlelampje PKSB
OFF niet brandt of knippert
(
Blz. 471, 660) en aan alle onderstaande voorwaarden wordt voldaan,
werkt het systeem.
Begrenzingsregeling hybridesysteem
● De Parking Support Brake-functie is ingeschakeld.
● De rijsnelheid is ongeveer 15 km/h of lager.
●
Er bevindt zich een obstakel in de r ijrichting van de auto (ongeveer 2 - 4 m
naar voren).
● Het systeem stelde vast dat er harder dan normaal moest worden
geremd om een aanrijding te voorkomen.
Remregeling
● De begrenzingsregeling hybridesysteem wordt uitgevoerd.
● Het systeem stelde vast dat een noodstop noodzakelijk was om een
aanrijding te voorkomen.
■Voorwaarden beëindigen werking
In de volgende situaties stopt het systeem met werken.
Begrenzingsregeling hybridesysteem
● De Parking Support Brake-functie is uitgeschakeld (gestopt).
● De aanrijding kon worden voorkomen met normaal remmen.
● Het obstakel bevindt zich niet langer in de rijrichting van de auto
(ongeveer 2 - 4 m naar voren).
Remregeling
● De Parking Support Brake-functie is uitgeschakeld (gestopt).
● Er zijn ongeveer 2 seconden verstreken nadat de auto door de rem-
regeling tot stilstand is gebracht.
● Het rempedaal werd ingetrapt nadat de auto door de remregeling tot
stilstand is gebracht.
● Het obstakel bevindt zich niet langer in de rijrichting van de auto
(ongeveer 2 - 4 m naar voren).
Werkingsvoorwaarden
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 468 Tuesday, May 11, 2021 9:32 AM
Page 470 of 818

4695-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
5
Rijden
Wanneer de begrenzingsregeling hybridesysteem of de remregeling in
werking is, klinkt de zoemer en wordt een melding weergegeven op het multi-
informatiedisplay om de bestuurder te waarschuwen.
Afhankelijk van de situatie werkt de begrenzingsregeling om hetzij de acceleratie te
begrenzen hetzij het vermogen zo veel mogelijk te beperken.
Weergave en zoemer voor begrenzingsregeling hybridesysteem en
remregeling
RegelingSituatieMulti-informatiedisplay
Controle-
lampje PKSB OFF
Zoemer
De begren-
zingsregeling
hybridesys-
teem is in wer-
king (regeling
begrenzing
acceleratie)
Acceleratie is
vanaf een
bepaalde
snelheid niet
mogelijk.
Brandt niet
Kort piep-signaal
De begren-
zingsregeling
hybridesys-
teem is in wer-
king (regeling
om het vermo-
gen zo veel
mogelijk te
beperken)
Er moet
harder dan
normaal
worden
geremd
Brandt niet
De remrege-
ling is in
werkingEen noodstop
is noodzakelijk
De auto is tot
stilstand
gebracht door
de werking
van het
systeemDe auto is tot
stilstand
gebracht na
werking door
de remrege-
ling
Brandt
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 469 Tuesday, May 11, 2021 9:32 AM
Page 471 of 818

4705-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
■Signaleringsgebied sensoren
Het detectiebereik van de Parking Support Brake-functie verschilt van dat van de
Toyota Parking Assist-sensor. ( Blz. 455)
Daardoor wordt de Parking Support Brake-fu nctie mogelijk niet geactiveerd, ook al
signaleert de Toyota Parking Assist-sensor een obstakel en wordt er een
waarschuwing gegeven.
■ Werking systeem
Wanneer de auto tot stilstand wordt gebracht door de werking van het systeem, wordt
de Parking Support Brake-functie uitgeschakeld en brandt het controlelampje PKSB
OFF.
■ Systeemherstel
Wanneer de Parking Support Brake-functie wordt uitgeschakeld door de werking van
het systeem en u de werking ervan wilt hervatten, schakel dan de Parking Support
Brake-functie weer in ( Blz. 465) of zet het contact UIT en weer AAN. Wanneer de
auto rijdt terwijl een obstakel zich niet langer in de rijrichting van de auto bevindt of
wanneer de rijrichting van de auto wijzigt (bijvoorbeeld wanneer u eerst vooruit reedt
en vervolgens achteruit en vice versa), wordt de werking van het systeem automatisch
hervat.
■ Obstakels die niet door de sensoren worden waargenomen
De volgende obstakels worden mogelijk niet door de sensoren gesignaleerd.
● Objecten zoals mensen, doeken en sneeuw die geluidsgolven slecht reflecteren.
(Met name mensen die bepaalde soorten kleding dragen worden mogelijk niet gesig-
naleerd.)
● Objecten die niet loodrecht op de grond staan, objecten die niet in een rechte hoek
ten opzichte van de rijrichting van de auto staan, ongelijkmatige of golvende objecten
● Lage objecten
● Dunne objecten zoals draden, hekken, touwen en palen van verkeersborden
● Objecten die zich extreem dicht bij de bumper bevinden
■ Situaties waarin het systeem mogelijk niet goed werkt
Blz. 457
■ Situaties waarin het systeem mogelijk werkt, zelfs als er geen kans op een
aanrijding is
Blz. 459
■ In het onwaarschijnlijke geval dat de Parking Support Brake-functie per ongeluk
in werking treedt op een kruispunt e.d.
Zelfs in het onwaarschijnlijke geval dat de Parking Support Brake-functie per ongeluk
in werking treedt op een kruispunt e.d., wordt de remregeling na ongeveer 2 seconden
uitgeschakeld, zodat u verder kunt rijden en de plek kunt verlaten. Bovendien wordt de
remregeling ook uitgeschakeld als het rempedaal wordt ingetrapt. Wanneer u het gas-
pedaal weer intrapt, kunt u weer verder rijden en de plek verlaten.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 470 Tuesday, May 11, 2021 9:32 AM
Page 472 of 818

4715-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
5
Rijden
■Bij het verwijderen en plaatsen van de 12V-accu
Het systeem moet worden geïnitialiseerd.
Het systeem kan worden geïnitialiseerd door gedurende ten minste 5 seconden recht
vooruit te rijden met een snelheid van ongeveer 35 km/h of hoger.
■ Wanneer “PKSB Unavailable” (PKSB niet beschikbaar) op het multi-informatie-
display wordt weergegeven en het controlelampje PKSB OFF knippert
● Er zit mogelijk ijs, sneeuw, vuil, o.i.d. op de sensor. Als dit gebeurt, verwijder dan het
ijs, de sneeuw, het vuil, e.d. van de sensor om te zorgen dat het systeem weer
normaal werkt.
Ook wordt er bij lage temperaturen mogelijk een waarschuwingsmelding
weergegeven doordat zich ijs vormt op de sensor en de sensor daardoor mogelijk
geen obstakels signaleert. Zodra het ijs smelt, zal het systeem weer normaal werken.
● Laat de auto nakijken door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige als deze melding ook
na het verwijderen van het vuil van de sensor wordt weergegeven of wordt
weergegeven wanneer de sensor helemaal niet vuil was.
■ Wanneer “PKSB Malfunction Visit Your Deal er” (storing in de PKSB, ga naar uw
dealer) op het multi-info rmatiedisplay wordt weerge geven, het controlelampje
PKSB OFF knippert en de zoemer klinkt
Het systeem werkt mogelijk niet goed. Laat de auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of e en andere naar behoren gekwalificeerde en
uitgeruste deskundige.
WAARSCHUWING
■ Waarschuwingen met betrekking tot het gebruik van het systeem
Vertrouw niet uitsluitend op het syst eem. Wanneer u uitsluitend op het systeem
vertrouwt, kan dat resulteren in een ongeval.
● Voor veilig rijden is alleen de bestuurder verantwoordelijk. Let goed op de
omgeving om te zorgen dat u veilig rijdt. De Parking Support Brake-functie kan
helpen om de ernst van een aanrijding te verminderen. Afhankelijk van de situatie
werkt het systeem mogelijk niet.
● De Parking Support Brake-functie is niet ontworpen om de auto volledig tot
stilstand te brengen. Bovendien, zelfs wanneer de Parking Support Brake-functie
de auto tot stilstand kan brengen, wordt de remregeling na ongeveer 2 seconden
uitgeschakeld. Trap dus direct het rempedaal in.
● Het is extreem gevaarlijk om de werking van het systeem te controleren door
opzettelijk met de auto in de richting van een muur, enz. te rijden. Doe dit nooit.
