2021 TOYOTA PRIUS PLUG-IN HYBRID Instructieboekje (in Dutch)

2163. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Als de RSA (Road Sign Assist) en de snelheidsbegrenzer zijn uitgeschakeld,
kan de op het subscherm weer te geven informatie worden geselecteerd. Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel en selecteer het
subscherm.
Als het subscherm is geselecteerd,
wordt weergegeven op het sub-
scherm.
Druk op of van de bedieningstoetsen van het instrumentenpaneel
om het weer te geven item te selecteren.
Een van de volgende 4 items kan worden weergegeven.

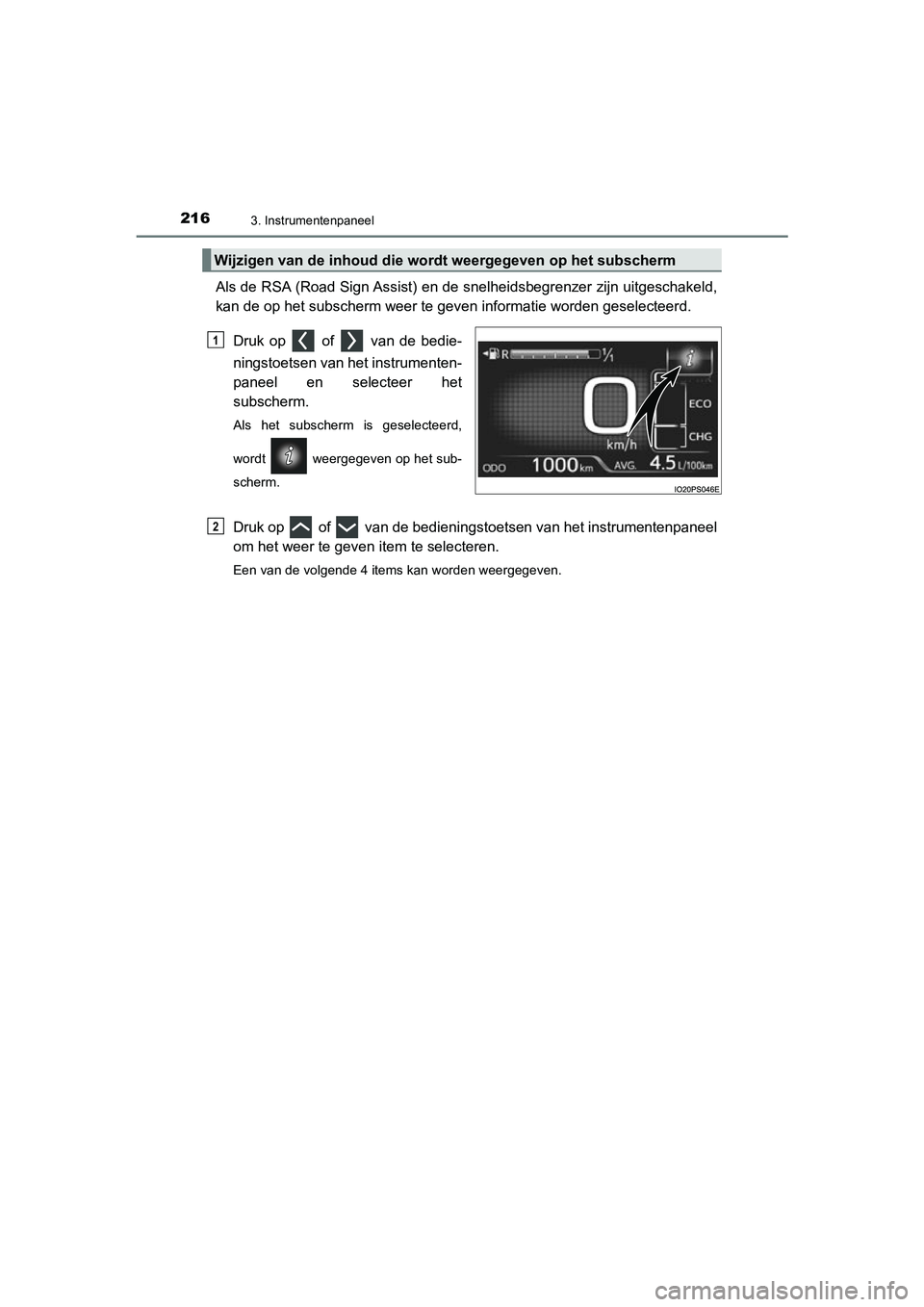

Wijzigen van de inhoud die word t weergegeven op het subscherm
1
2
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 216 Tuesday, May 11, 2021 9:32 AM

2173. Instrumentenpaneel
3
Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Informatie op displayDetail
Hybridesysteemindicator Er wordt een handige hybridesysteemindicator weergege-
ven.
Raadpleeg Blz. 226 voor informatie over het lezen van de
hybridesysteemindicator.
Actueel elektriciteitsverbruik
In de EV-/EV City-modus wordt het actuele elektriciteitsver-
bruik tijdens het rijden weergegeven.
• Het merkteken geeft het to tale elektriciteitsverbruik
aan sinds de laatste keer resetten totdat het opnieuw
gereset wordt.
• Als “Electricity Consumption Reset” (resetten van elektriciteitsverbruik) ( Blz. 252) wordt uitgevoerd,
worden de gegevens van het totale gemiddelde elek-
triciteitsverbruik gewist en wordt het merkteken
gereset naar 0.
Actueel brandstofverbruik Tijdens het rijden in de HV-modus wordt het actuele brand-
stofverbruik tijdens het rijden weergegeven.
• Het merkteken geeft de waarde aan die wordtweergegeven op het scherm voor het gemiddelde
brandstofverbruik ( Blz. 214). Door de weergave van
het gemiddelde brandstofverbruik te wijzigen, verandert
ook de positie van het merkteken .
• Als het gemiddelde brandstofverbruik wordt gereset,
wordt het merkteken gereset naar 0.
Status batterijpakket (tractiebatterij) Dezelfde inhoud als de status van het batterijpakket
(tractiebatterij) op de hybr idesysteemindicator wordt
weergegeven. ( Blz. 226)
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 217 Tuesday, May 11, 2021 9:32 AM

2183. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

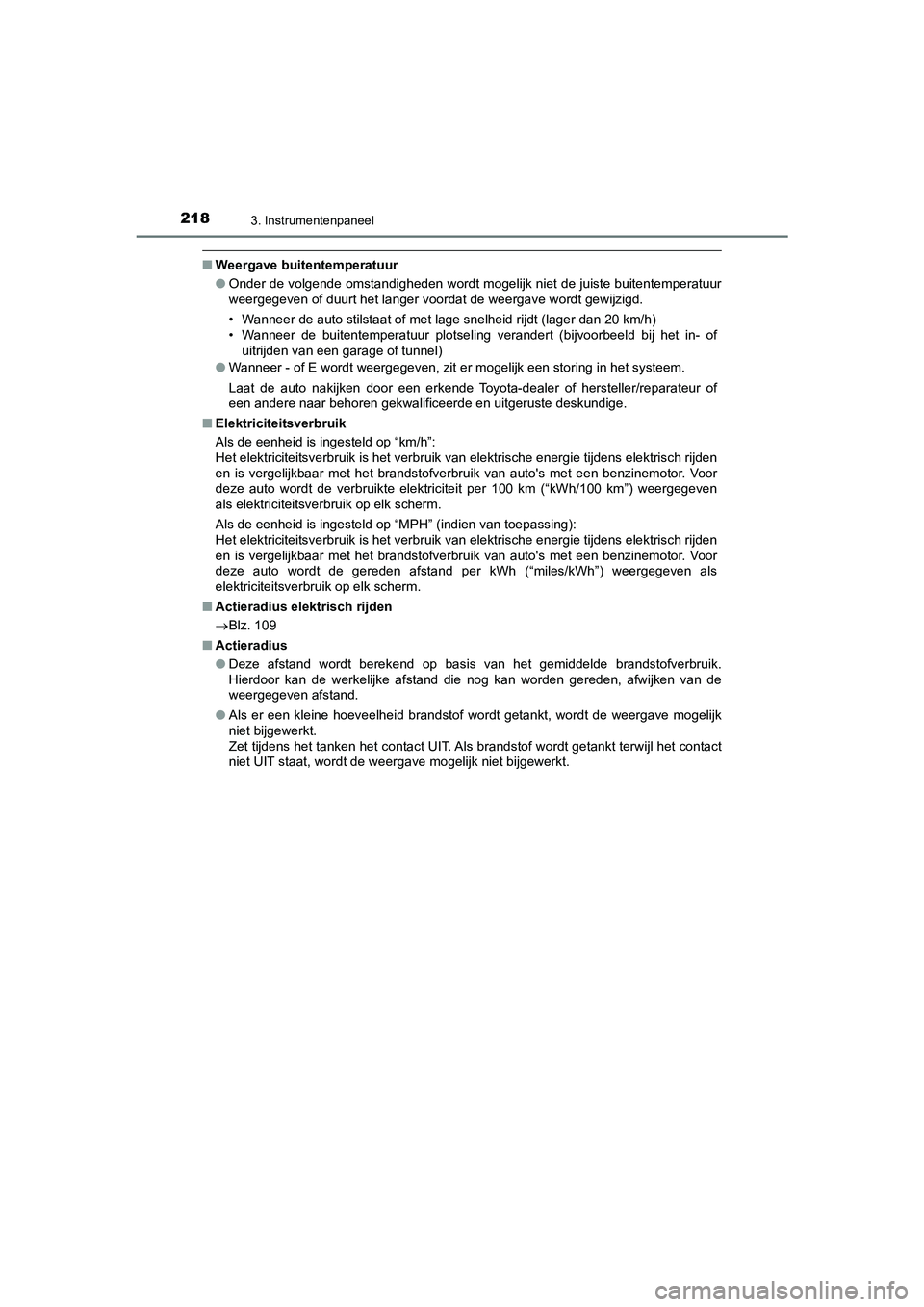

■Weergave buitentemperatuur
●Onder de volgende omstandigheden wordt mogelijk niet de juiste buitentemperatuur
weergegeven of duurt het langer voordat de weergave wordt gewijzigd.
• Wanneer de auto stilstaat of met lage snelheid rijdt (lager dan 20 km/h)
• Wanneer de buitentemperatuur plotseling verandert (bijvoorbeeld bij het in- of
uitrijden van een garage of tunnel)
● Wanneer - of E wordt weergegeven, zit er mogelijk een storing in het systeem.
Laat de auto nakijken door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Elektriciteitsverbruik
Als de eenheid is ingesteld op “km/h”:
Het elektriciteitsverbruik is het verbruik van elektrische energie tijdens elektrisch rijden
en is vergelijkbaar met het brandstofverbruik van auto's met een benzinemotor. Voor
deze auto wordt de verbruikte elektriciteit per 100 km (“kWh/100 km”) weergegeven
als elektriciteitsverbruik op elk scherm.
Als de eenheid is ingesteld op “MPH” (indien van toepassing):
Het elektriciteitsverbruik is het verbruik van elektrische energie tijdens elektrisch rijden
en is vergelijkbaar met het brandstofverbruik van auto's met een benzinemotor. Voor
deze auto wordt de gereden afstand per kWh (“miles/kWh”) weergegeven als
elektriciteitsverbruik op elk scherm.
■ Actieradius elektrisch rijden
Blz. 109
■ Actieradius
●Deze afstand wordt berekend op basis van het gemiddelde brandstofverbruik.
Hierdoor kan de werkelijke afstand die nog kan worden gereden, afwijken van de
weergegeven afstand.
● Als er een kleine hoeveelheid brandstof wordt getankt, wordt de weergave mogelijk
niet bijgewerkt.
Zet tijdens het tanken het contact UIT. Als brandstof wordt getankt terwijl het contact
niet UIT staat, wordt de weergave mogelijk niet bijgewerkt.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 218 Tuesday, May 11, 2021 9:32 AM

2193. Instrumentenpaneel
3
Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47E75E_(EE)■
Wijzigen van de rijmodus ( Blz. 418)
*: De animatie die wordt weergegeven als de rijmodus wordt gewijzigd, kan worden uit-
geschakeld in de “Meter Customize”-instellingen (persoonlijke voorkeursinstellingen
instrumentenpaneel). (
Blz. 250)
Als de rijmodus wordt gewijzigd, verandert de
rijmodusindicator en wordt een animatie*
weergegeven op het multi-informatiedisplay.
Tevens verandert de achtergrondkleur van het
hoofdscherm, de energiemonitor ( Blz. 223)
en de hybridesysteemindicator ( Blz. 226) als
volgt.
RijmodiAchtergrondkleur
Normal-modus Groen
POWER-modusRood
ECO-rijmodusBlauw
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 219 Tuesday, May 11, 2021 9:32 AM

2203. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Multi-infor matiedisplay
Informatie met betrekking tot alle ico-
nen aan de bovenzijde van het multi-
informatiedisplay kan worden weerge-
geven door met de bedieningstoetsen
van het instrumentenpaneel het icoon
te selecteren.
De iconen worden weergegeven als op of van de bedieningstoetsen
van het instrumentenpaneel wordt
gedrukt en ze verdwijnen kort na het
indrukken van de toets.
Schermen die zijn gekoppeld aan voertuigfuncties worden mogelijk automatisch
weergegeven overeenkomstig de bedrijfsstatus van de desbetreffende functies.
Verschillende soorten informatie met betrekking tot de auto kunnen
worden weergegeven, inclusief de bedrijfsstatus van elk systeem en
gegevens met betrekking tot milieube wust rijden. Tevens kunnen de
instellingen van elk systeem worden aangepast aan de persoonlijke
voorkeur.
Informatie op display
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 220 Tuesday, May 11, 2021 9:32 AM

2213. Instrumentenpaneel
3
Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
*: Als er een waarschuwingsmelding is die kan worden weergegeven, verandert dekleur van in oranje.
Menu-iconenInhoudBladzijde
Rij-informatie De energiemonitor die de bedrijfsstatus van het
hybridesysteem of andere informatie toont, zoals
het elektriciteitsverbruik en het brandstofverbruik,
wordt weergegeven. Blz. 222
Display klokinstellingen De klokinstellingen kunnen worden gewijzigd. Blz. 240
Aan navigatiesysteem gekoppelde weergave De informatie die betrekking heeft op het navigatie-
systeem wordt weergegeven. Blz. 241
Aan audiosysteem g
ekoppelde weergave
De instellingen van het audiosysteem kunnen
worden gewijzigd.Blz. 241
Instelscherm airconditioning
De instellingen van de airconditioning kunnen
worden gewijzigd.
Blz. 242
Informatie ondersteunende systemenDe informatie met betrekking tot ondersteunende
systemen, zoals de LTA (Lane Tracing Assist) en
het Dynamic Radar Cruise Control-systeem met
volledig snelheidsbereik, wordt weergegeven.
Blz. 246
Weergave waarschuwingsmelding*De waarschuwingsmeldingen worden weergegeven.Blz. 246
Weergave instellingenDe instellingen van voertuigfuncties, de weergave
op het instrumentenpaneel, enz. kunnen worden
gewijzigd.
Blz. 247
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 221 Tuesday, May 11, 2021 9:32 AM

2223. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Druk op of van de bedieningstoetsen van het instrumentenpaneel
en selecteer het icoon van het gewenste item.
Het geselecteerde icoon licht op en er wordt overgeschakeld op het informatie-
scherm.
Als de RSA (Road Sign Assist) en de snelheidsbegrenzer zijn uitgeschakeld, kan
het subscherm van het hoofdscherm ook worden geselecteerd. (Blz. 216)
Druk op of van de bedieningstoetsen van het instrumentenpaneel
om de informatie op het display te wijzigen.
Druk op op schermen waar
een item geselecteerd of bevestigd
moet worden.
Druk op schermen met weergaven van
tabs op om de weergave van de
tab te selecteren en druk op of
van de bedieningstoetsen van het
instrumentenpaneel om de weergave
op het scherm te wijzigen.
Druk op om terug te keren naar het vorige scherm.
Door als is geselecteerd op of van de bedieningstoetsen van
het instrumentenpaneel te drukken kan de volgende informatie worden weer-
gegeven.
● Energiemonitor ( Blz. 223)
● Hybridesysteemindicator ( Blz. 226)
● “Fuel Consumption Record” (overzicht brandstofverbruik) ( Blz. 234)
● “Drive Monitor” (aandrijflijnmonitor) ( Blz. 237)
● “Drive Monitor 2” (aandrijflijnmonitor 2) ( Blz. 238)
● “Eco-Diary” (eco-logboek) ( Blz. 239)
Basishandelingen
1
2
Weergave tab
3
Rij-informatie
4
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 222 Tuesday, May 11, 2021 9:32 AM

2233. Instrumentenpaneel
3
Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

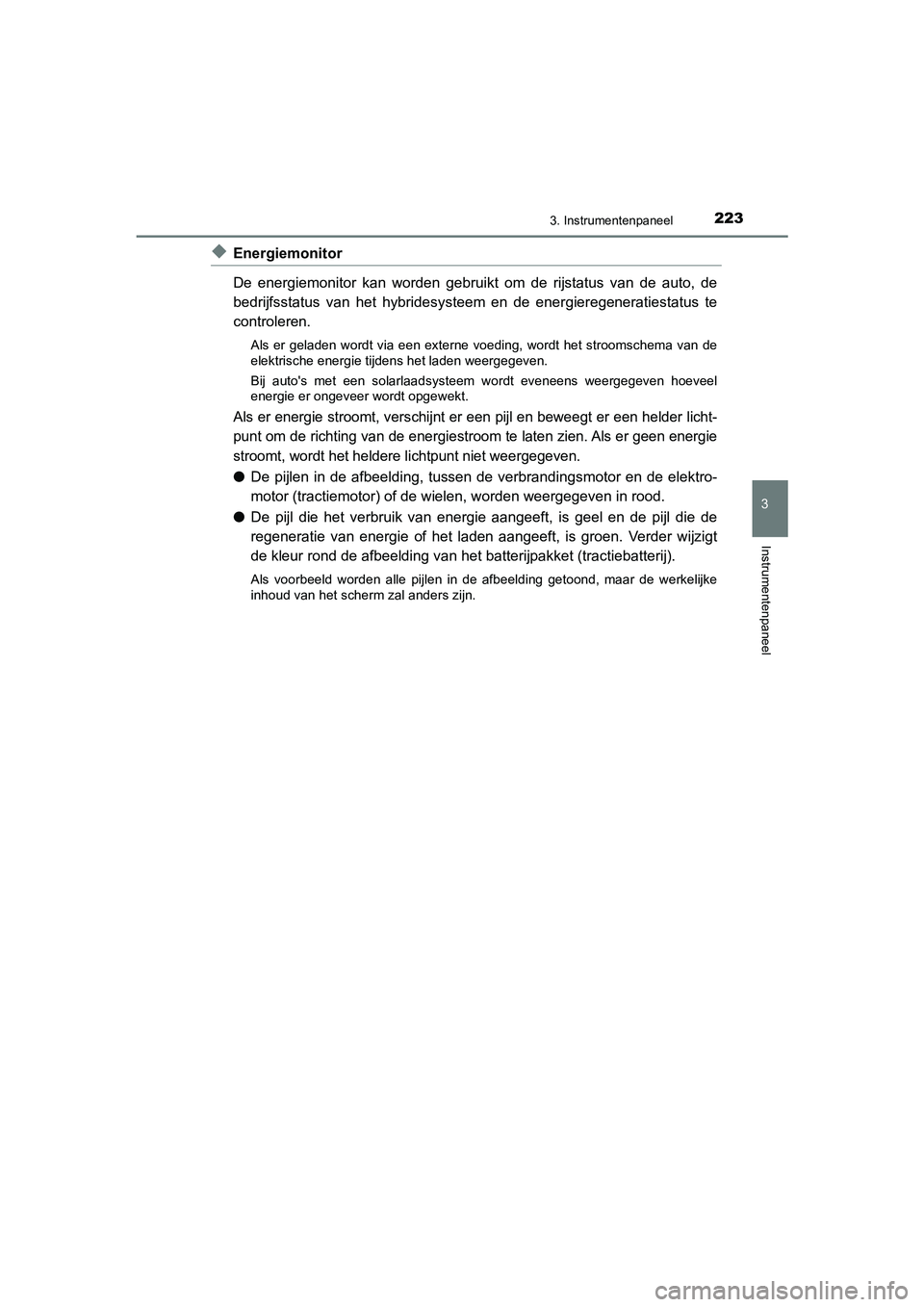

◆Energiemonitor
De energiemonitor kan worden gebruikt om de rijstatus van de auto, de
bedrijfsstatus van het hybridesysteem en de energieregeneratiestatus te
controleren.
Als er geladen wordt via een externe voeding, wordt het stroomschema van de
elektrische energie tijdens het laden weergegeven.
Bij auto's met een solarlaadsysteem wordt eveneens weergegeven hoeveel
energie er ongeveer wordt opgewekt.
Als er energie stroomt, verschijnt er een pijl en beweegt er een helder licht-
punt om de richting van de energiestroom te laten zien. Als er geen energie
stroomt, wordt het heldere lichtpunt niet weergegeven.
●De pijlen in de afbeelding, tussen de verbrandingsmotor en de elektro-
motor (tractiemotor) of de wielen, worden weergegeven in rood.
● De pijl die het verbruik van energie aangeeft, is geel en de pijl die de
regeneratie van energie of het lade n aangeeft, is groen. Verder wijzigt
de kleur rond de afbeelding van het batterijpakket (tractiebatterij).
Als voorbeeld worden alle pijlen in de afbeelding getoond, maar de werkelijke
inhoud van het scherm zal anders zijn.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 223 Tuesday, May 11, 2021 9:32 AM
