Page 209 of 818

2083. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

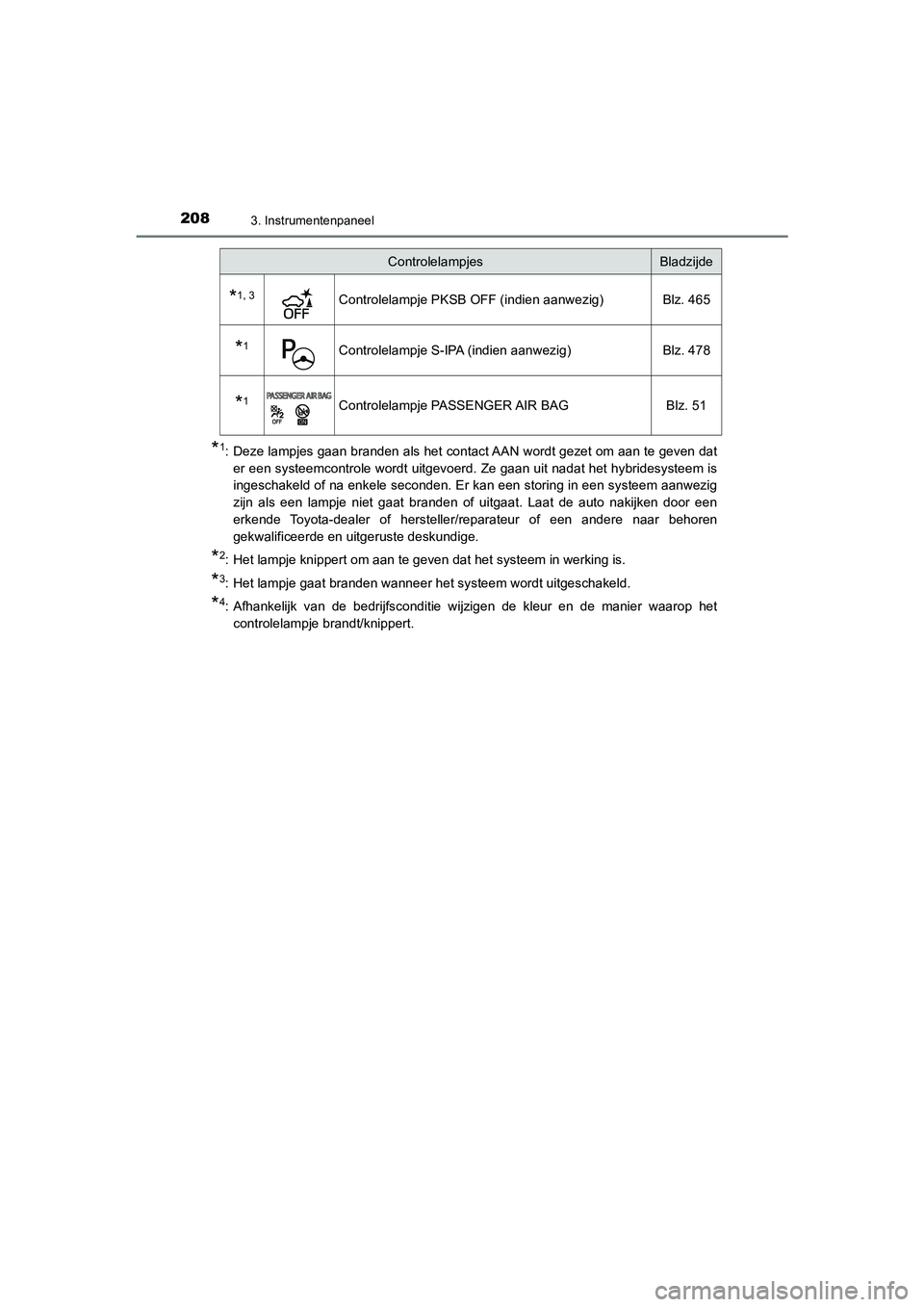

*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te geven dater een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het hybridesysteem is
ingeschakeld of na enkele seconden. Er kan een storing in een systeem aanwezig
zijn als een lampje niet gaat branden of uitgaat. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/ reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
*2: Het lampje knippert om aan te geven dat het systeem in werking is.
*3: Het lampje gaat branden wanneer het systeem wordt uitgeschakeld.
*4: Afhankelijk van de bedrijfsconditie wijzigen de kleur en de manier waarop het
controlelampje brandt/knippert.
*1, 3Controlelampje PKSB OFF (indien aanwezig) Blz. 465
*1Controlelampje S-IPA (indien aanwezig) Blz. 478
*1Controlelampje PASSENGER AIR BAG Blz. 51
ControlelampjesBladzijde
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 208 Tuesday, May 11, 2021 9:32 AM
Page 210 of 818
2093. Instrumentenpaneel
3
Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47E75E_(EE)■
Hoofddisplay en multi-informatiedisplay
*1: Het weergegeven controlelampje verandert overeenkomstig de huidige werkings-
modus van het plug-in hybridesysteem.
*2: Het weergegeven controlelampje verandert overeenkomstig de huidige rijmodus.
Op het scherm weergegeven controlelampjes en symbolen
ControlelampjesBladzijde
*1Controlelampje EV MODE Blz. 88
*1Controlelampje EV City-modus Blz. 88
*1Controlelampje laadmodus batterijpakketBlz. 89
*2Controlelampje ECO MODEBlz. 418
*2Controlelampje PWR MODE Blz. 418
Controlelampje snelheidsbegrenzer Blz. 420
EV-controlelampje Blz. 228
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 209 Tuesday, May 11, 2021 9:32 AM
Page 211 of 818

2103. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47E75E_(EE)■
Multi-informatiedisplay (weergave symbool*)
*: Deze symbolen worden weergegeven in combinatie met een melding. De hier
weergegeven symbolen zijn slechts voorbeelden, en er kunnen andere symbolen
worden weergegeven overeenkomstig de inhoud van het multi-informatiedisplay.
■ BSM-indicatoren (Blind Spot Monitor) in de buitenspiegels (indien aanwezig)
( Blz. 423)
• Wanneer de BSM-functie is geactiveerd via het scherm van het multi-infor- matiedisplay, wordt het contact AAN gezet.
Wanneer het systeem correct werkt, gaan de BSM-indicatoren in de buitenspiegels
na enkele seconden uit.
Wanneer de BSM-indicatoren in de buitenspiegels niet gaan branden of niet uit-
gaan, kan er een storing in het systeem aanwezig zijn.
Laat, als dit gebeurt, de auto nakijken door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwa lificeerde en uitgeruste deskundige.
Weergave symboolBladzijde
Smart entry-systeem met startknop Blz. 323
Onjuiste bediening pedaal Blz. 661
LTA (Lane Tracing Assist) Blz. 393
Blz. 393
●
Er worden ook indicatoren weergegeven in
de buitenspiegels.
● Om aan te geven dat het systeem werkt,
gaan de BSM-indicatoren in de buitenspie-
gels in de volgende situaties branden:
• Wanneer het contact AAN staat, wordt de
BSM-functie geactiveerd via het scherm
van het multi-informatiedisplay.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 210 Tuesday, May 11, 2021 9:32 AM
Page 212 of 818

2113. Instrumentenpaneel
3
Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

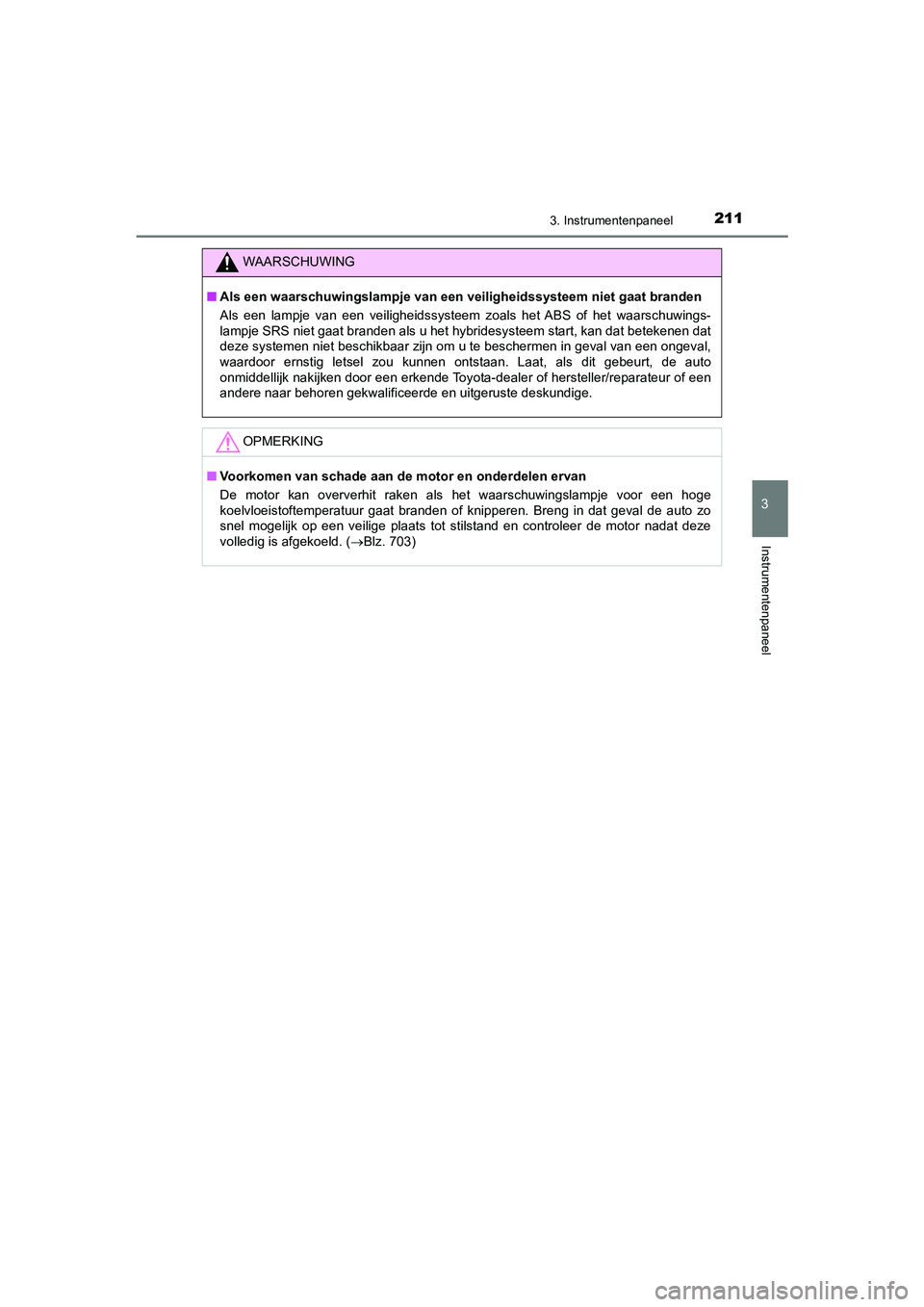

WAARSCHUWING
■Als een waarschuwingslampje van een ve iligheidssysteem niet gaat branden
Als een lampje van een veiligheidssysteem zoals het ABS of het waarschuwings-
lampje SRS niet gaat branden als u het hy bridesysteem start, kan dat betekenen dat
deze systemen niet beschikbaar zijn om u te beschermen in geval van een ongeval,
waardoor ernstig letsel zou kunnen ontstaan. Laat, als dit gebeurt, de auto
onmiddellijk nakijken door een erkende Toyota -dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
OPMERKING
■ Voorkomen van schade aan de motor en onderdelen ervan
De motor kan oververhit raken als het waarschuwingslampje voor een hoge
koelvloeistoftemperatuur gaat branden of knipperen. Breng in dat geval de auto zo
snel mogelijk op een veilige plaats tot stilstand en controleer de motor nadat deze
volledig is afgekoeld. ( Blz. 703)
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 211 Tuesday, May 11, 2021 9:32 AM
Page 213 of 818
2123. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Hoofdscherm
De eenheden die op het display worden aangegeven, kunnen per model/type
verschillend zijn.
Op het hoofdscherm wordt basisinformatie weergegeven, zoals de
rijsnelheid en de resterende hoeveelheid brandstof. U kunt de
weergegeven informatie aan de persoonlijke voorkeur aanpassen.
Informatie op display
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 212 Tuesday, May 11, 2021 9:32 AM
Page 214 of 818

2133. Instrumentenpaneel
3
Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Snelheidsmeter
Geeft de rijsnelheid weer
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is
Buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik -40°C tot 50°C.
De temperatuurweergave knippert gedurende ongeveer 10 seconden wanneer de bui-
tentemperatuur tot ongeveer 3°C of lager daalt, en stopt vervolgens met knipperen.
Weergave kilometerstand (kilometerteller/dagtellers/actieradius)
De geschatte actieradius op basis van de kilometerstand en de resterende
hoeveelheid brandstof kunnen worden weergegeven. (Blz. 214)
Weergave gemiddeld brandstofverbruik
Het gemiddelde elektriciteits- en brandstofverbruik dat is gekoppeld aan de
weergave van de kilometerstand kan worden weergegeven. ( Blz. 214)
Subscherm (als RSA [Road Sign Assi st] en snelheidsbegrenzer uit zijn)
Informatie, zoals de hybridesysteemindicato r en het actuele brandstofverbruik, kan
worden weergegeven. ( Blz. 216)
Subscherm (als RSA [Road Sign Assist] en/of snelheidsbegrenzer aan
zijn)
Geeft informatie met betrekking tot de RSA (Road Sign Assist)* of de snelheids-
begrenzer weer. ( Blz. 395, 420)
*: Wanneer RSA-informatie (Road Sign A ssist) wordt weergegeven op het scherm
van het multi-informatiedisplay ( Blz. 246), wordt geen RSA-informatie
(Road Sign Assist) weergegeven op het subscherm.
1
2
3
4
5
6
7
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 213 Tuesday, May 11, 2021 9:32 AM
Page 215 of 818
2143. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

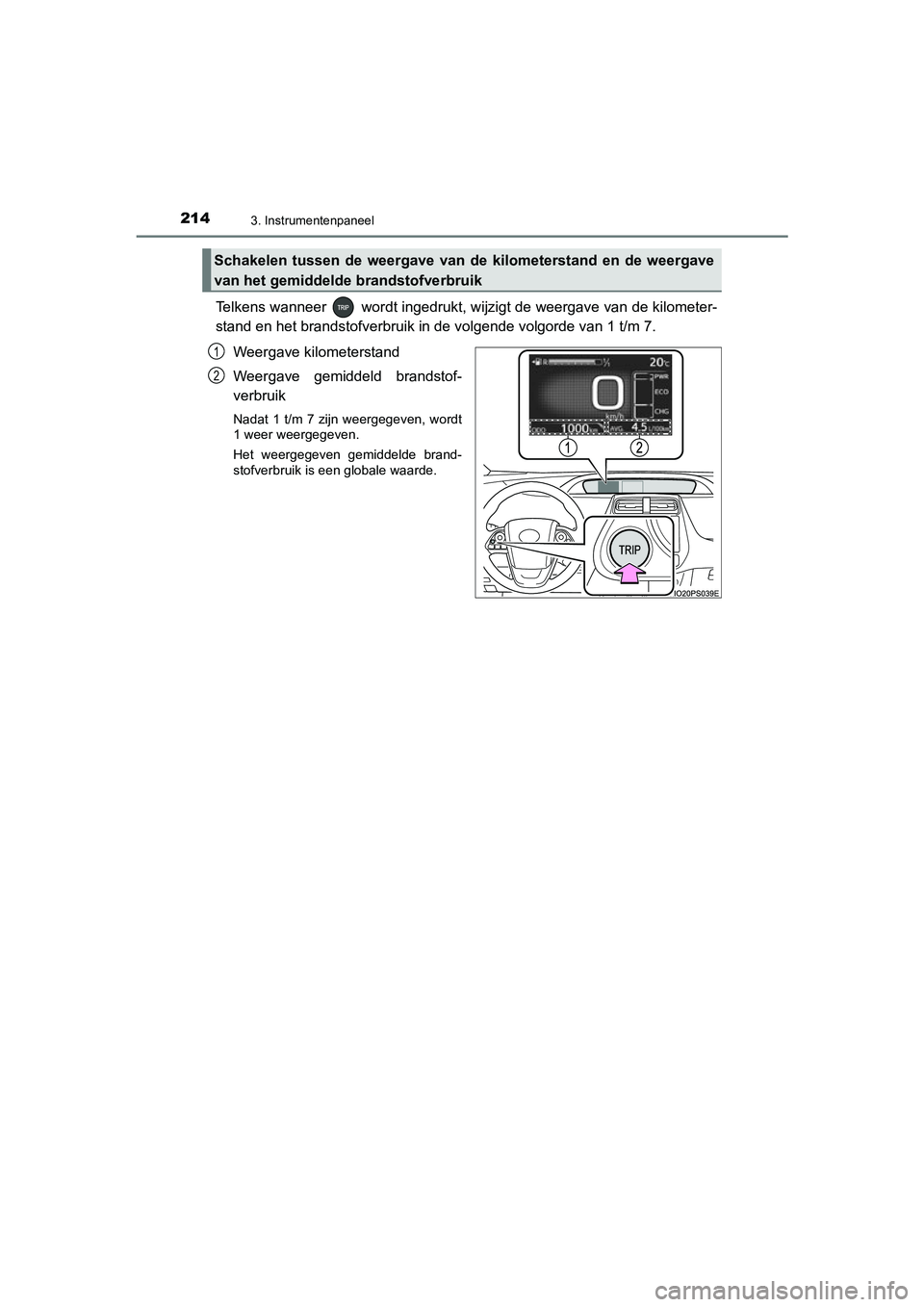

Telkens wanneer wordt ingedrukt, wijzigt de weergave van de kilometer-
stand en het brandstofverbruik in de volgende volgorde van 1 t/m 7.Weergave kilometerstand
Weergave gemiddeld brandstof-
verbruik
Nadat 1 t/m 7 zijn weergegeven, wordt
1 weer weergegeven.
Het weergegeven gemiddelde brand-
stofverbruik is een globale waarde.
Schakelen tussen de weergave van de kilometerstand en de weergave
van het gemiddelde brandstofverbruik
1
2
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 214 Tuesday, May 11, 2021 9:32 AM
Page 216 of 818

2153. Instrumentenpaneel
3
Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
*1: Als ingedrukt wordt gehouden terwijl dit item wordt weergegeven, wordt deinformatie gereset.
*2: Telkens als het hybridesysteem wordt gestart, wordt dit item gereset.
*3: Deze waarde wordt niet weergegeven als er niet voldoende elektriciteit voor elek-
trisch rijden aanwezig is.
*4: Als het airconditioningsysteem in werking is, wijzigt het weergegeven icoon in
en wordt de actieradius met ingeschakeld airconditioningsysteem weerge-
geven.
*5: De actieradius voor elektrisch rijden kan kleiner worden, zelfs als er niet wordt gereden, door energiev erbruik door het systeem.
Weergave kilometerstand Weergave gemiddeld
brandstofverbruik
1ODO (kilometerteller) Totale kilometerstandGemiddeld brandstofverbruik sinds
laatste resetGemiddeld brandstofverbruik sinds
laatste reset
*1
2TRIP A (dagteller A)Kilometerstand sinds laatste reset
*1
Gemiddeld brandstofverbruik TRIP AGemiddeld brandstofverbruik sinds
TRIP A is gereset
*1
3TRIP B (dagteller B)
Kilometerstand sinds laatste reset
*1
Gemiddeld brandstofverbruik TRIP BGemiddeld brandstofverbruik sinds
TRIP B is gereset
*1
4
(kilometerstand sinds starten
hybridesysteem) Kilometerstand sinds starten
hybridesysteem
*2
Gemiddeld brandstofverbruik sinds
starten hybridesysteem
Gemiddeld brandstofverbruik sinds
starten hybridesysteem
*2
5
(actieradius)
Afstand die bij benadering met auto
gereden kan worden op basis van de
resterende hoeveelheid brandstofLeeg scherm
6
(actieradius el ektrisch rijden)
Geschatte actieradius als alleen de
elektromotor (tractiemotor) wordt
gebruikt ( Blz. 109)
*3, 4, 5
Leeg scherm
7Leeg schermLeeg scherm
12
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 215 Tuesday, May 11, 2021 9:32 AM
