2021 TOYOTA PRIUS PLUG-IN HYBRID Instructieboekje (in Dutch)

1442-2. Laden
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

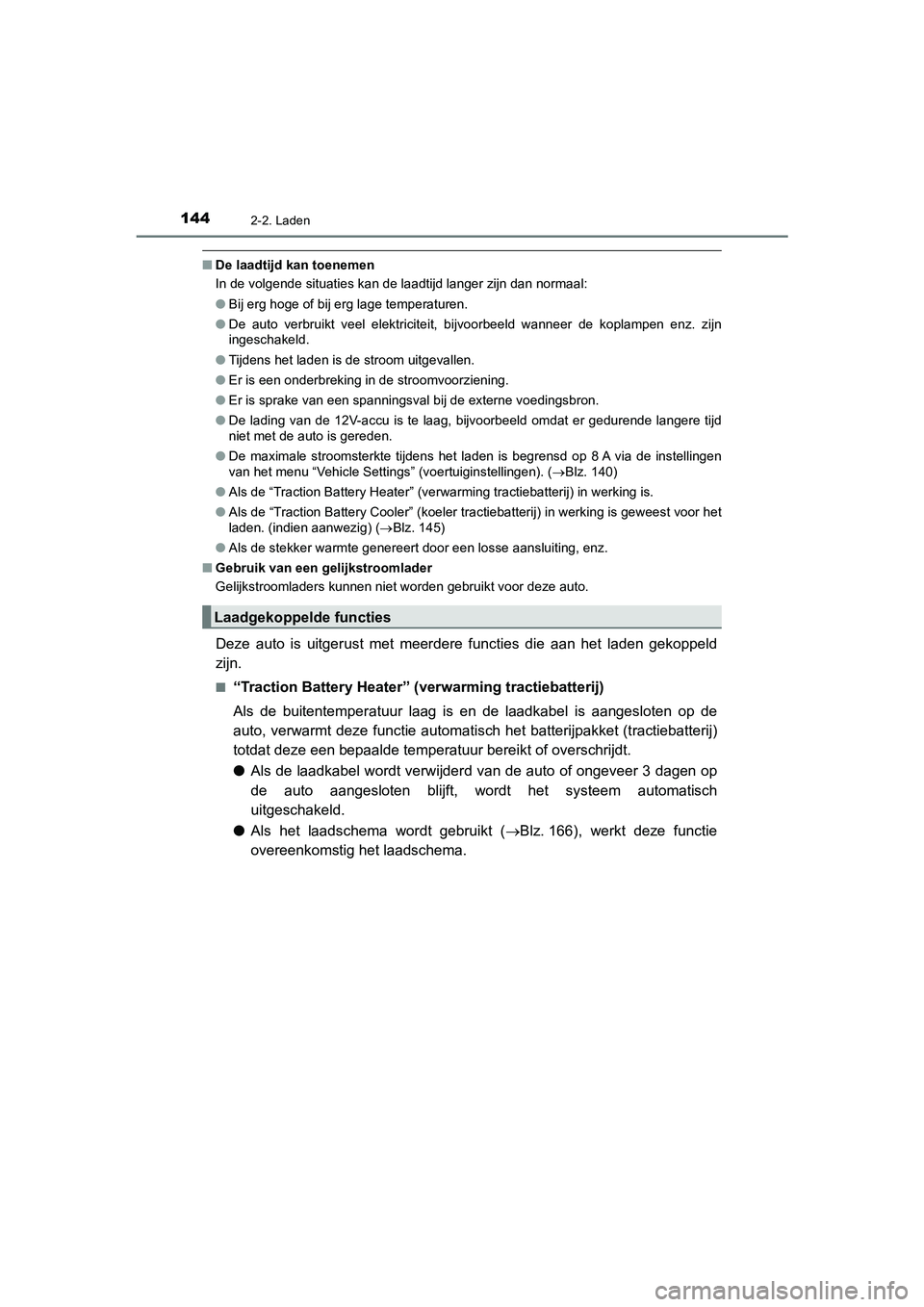

■De laadtijd kan toenemen
In de volgende situaties kan de laadtijd langer zijn dan normaal:
●Bij erg hoge of bij erg lage temperaturen.
● De auto verbruikt veel elektriciteit, bijvoorbeeld wanneer de koplampen enz. zijn
ingeschakeld.
● Tijdens het laden is de stroom uitgevallen.
● Er is een onderbreking in de stroomvoorziening.
● Er is sprake van een spanningsval bij de externe voedingsbron.
● De lading van de 12V-accu is te laag, bijvoorbeeld omdat er gedurende langere tijd
niet met de auto is gereden.
● De maximale stroomsterkte tijdens het laden is begrensd op 8 A via de instellingen
van het menu “Vehicle Settings” (voertuiginstellingen). ( Blz. 140)
● Als de “Traction Battery Heater” (verwarming tractiebatterij) in werking is.
● Als de “Traction Battery Cooler” (koeler tractiebatterij) in werking is geweest voor het
laden. (indien aanwezig) ( Blz. 145)
● Als de stekker warmte genereert door een losse aansluiting, enz.
■ Gebruik van een gelijkstroomlader
Gelijkstroomladers kunnen niet worden gebruikt voor deze auto.
Deze auto is uitgerust met meerdere functies die aan het laden gekoppeld
zijn.
■“Traction Battery Heater” (verwarming tractiebatterij)
Als de buitentemperatuur laag is en de laadkabel is aangesloten op de
auto, verwarmt deze functie automatisch het batterijpakket (tractiebatterij)
totdat deze een bepaalde temperatuur bereikt of overschrijdt.
● Als de laadkabel wordt verwijderd van de auto of ongeveer 3 dagen op
de auto aangesloten blijft, wordt het systeem automatisch
uitgeschakeld.
● Als het laadschema wordt gebruikt ( Blz. 166), werkt deze functie
overeenkomstig het laadschema.
Laadgekoppelde functies
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 144 Tuesday, May 11, 2021 9:32 AM

1452-2. Laden
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)■
“Traction Battery Cooler” (koeler tractiebatterij) (indien aanwezig)
Als het batterijpakket (tractiebatterij) heet is, wordt het ter bescherming
gekoeld door de airconditioning van de auto voordat het laden wordt
uitgevoerd.
Als de temperatuur van het
batterijpakket (tractiebatterij) hoger
is dan een bepaalde waarde en het
contact UIT wordt gezet, wordt er
een controlescherm weergegeven
op het multi-informatiedisplay dat
aangeeft of de “Traction Battery
Cooler” (koeler tractiebatterij) is
ingeschakeld.
Als “No” (nee) geselecteerd is, werkt
het koelsysteem voor het batterijpakket
(tractiebatterij) niet.
■ “Traction Battery Heater” ( verwarming tractiebatterij)
● “Traction Battery Heater” (verwarming tractiebatterij) kan ingeschakeld worden als er
niet geladen wordt.
● Als de “Traction Battery Heater” (verwarming tractiebatterij) in werking is, brandt de
laadindicator.
● Als de “Traction Battery Heater” (verwarming tractiebatterij) in werking is tijdens het
laden, kan het laden langer duren dan normaal.
● Als de buitentemperatuur hoog wordt terwijl de “Traction Battery Heater” (verwarming
tractiebatterij) in werking is, kan het laden voltooid zijn voor de ingestelde
“Departure”-tijd (vertrektijd). ( Blz. 166)
● De “Traction Battery Heater” (verwarming tractiebatterij) kan in- en uitgeschakeld
worden in “Vehicle Settings” (voertuiginstellingen) op het multi-informatiedisplay.
( Blz. 724)
● De “Traction Battery Heater” (verwarming tractiebatterij) werkt mogelijk zelfs als het
batterijpakket (tractiebatterij) volledig geladen is, afhankelijk van de temperatuur van
het batterijpakket (tractiebatterij).
• De resterende hoeveelheid lading in het batterijpakket (tractiebatterij) neemt af als
de “Traction Battery Heater” (verwarming tractiebatterij) is ingeschakeld. De
laadprocedure start mogelijk opnieuw om het batterijpakket (tractiebatterij) te
laden.
• “Charging Stopped Due to Pulled Charging Connector” (laden gestopt vanwege losgetrokken laadstekker) wordt mogelijk weergegeven als de laadstekker tijdens
het opnieuw laden wordt verwijderd. ( Blz. 187)
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 145 Tuesday, May 11, 2021 9:32 AM

1462-2. Laden
Prius Plug-in Hybrid_OM_OM47E75E_(EE)■
“Traction Battery Cooler” (koeler tractiebatterij) (indien aanwezig)
●Als de temperatuur van het batterijpakket (tractiebatterij) hoger is dan een bepaalde
waarde en het contact UIT wordt gezet, wordt er een controlescherm weergegeven
op het multi-informatiedisplay dat aangeeft of de “Traction Battery Cooler” (koeler
tractiebatterij) is ingeschakeld. Als na ongeveer 5 minuten “Yes” (ja) op dit scherm
wordt weergegeven, kan het systeem in werking treden.
● Als het laden begint, werkt de “Traction Battery Cooler” (koeler tractiebatterij) alleen
als de temperatuur van het batterijpakket (tractiebatterij) hoog is.
● De laadindicator brandt wanneer de “Traction Battery Cooler” (koeler tractiebatterij)
stand-by staat of in werking is.
● De “Traction Battery Cooler” (koeler tractiebatterij) werkt maximaal ongeveer 30
minuten. Als echter de “Departure”-tijd (vertrektijd) is ingesteld ( Blz. 166) en er niet
voldoende tijd zit tussen het huidige tijdstip en het tijdstip waarop het laden voltooid
is, kan de tijd dat de “Traction Battery Cooler” (koeler tractiebatterij) in werking is,
korter worden.
● Als er nog maar weinig resterende lading in het batterijpakket (tractiebatterij)
aanwezig is, werkt de “Traction Battery Cooler” (koeler tractiebatterij) mogelijk niet,
ook al is de temperatuur van het batterijpakket (tractiebatterij) hoog.
● Als de volgende handelingen worden uitgevoerd terwijl de “Traction Battery Cooler”
(koeler tractiebatterij) in werking is, wordt het koelen van het batterijpakket
(tractiebatterij) gestopt.
• Er wordt een portier geopend
• De motorkap wordt geopend
• Het contact wordt in een andere stand dan UIT gezet
• Het alarmsysteem is in werking (indien aanwezig) ( Blz. 76)
• De schakelstand wordt een andere dan stand P
• De op afstand bedienbare airconditioning is ingeschakeld ( Blz. 535)
• “Charge Now” (nu laden) wordt uitgevoerd ( Blz. 167)
• De resterende lading in het batterijpakket (tractiebatterij) is lager dan een bepaalde waarde
● Als het contact UIT wordt gezet, wordt er een controlescherm weergegeven op het
multi-informatiedisplay dat aangeeft of de “Traction Battery Cooler” (koeler
tractiebatterij) is ingeschakeld. Dit controlescherm kan worden in- en uitgeschakeld
in de “Meter Customize”-instellingen (persoonlijke voorkeursinstellingen
instrumentenpaneel) op het multi-informatiedisplay ( Blz. 250). Als voor het
controlescherm echter “Off” (uit) wordt geselecteerd, werkt de “Traction Battery
Cooler” (koeler tractiebatterij) niet meer.
● De “Traction Battery Cooler” (koeler tractiebatterij) gebruikt de energie van het
batterijpakket (tractiebatterij) en de externe voedingsbron.
• Als de “Traction Battery Cooler” (koeler tractiebatterij) in werking is, neemt de
resterende lading in het batterijpakket (tractiebatterij) binnen een zekere marge
toe en af en neemt hij niet toe zoals bij normaal laden.
• De werking van de “Traction Battery Cooler” (koeler tractiebatterij) wordt herkend als laden door een lader. De lader berekent hiervoor dan ook kosten op basis van
de laadtijd.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 146 Tuesday, May 11, 2021 9:32 AM

147
2
2-2. Laden
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

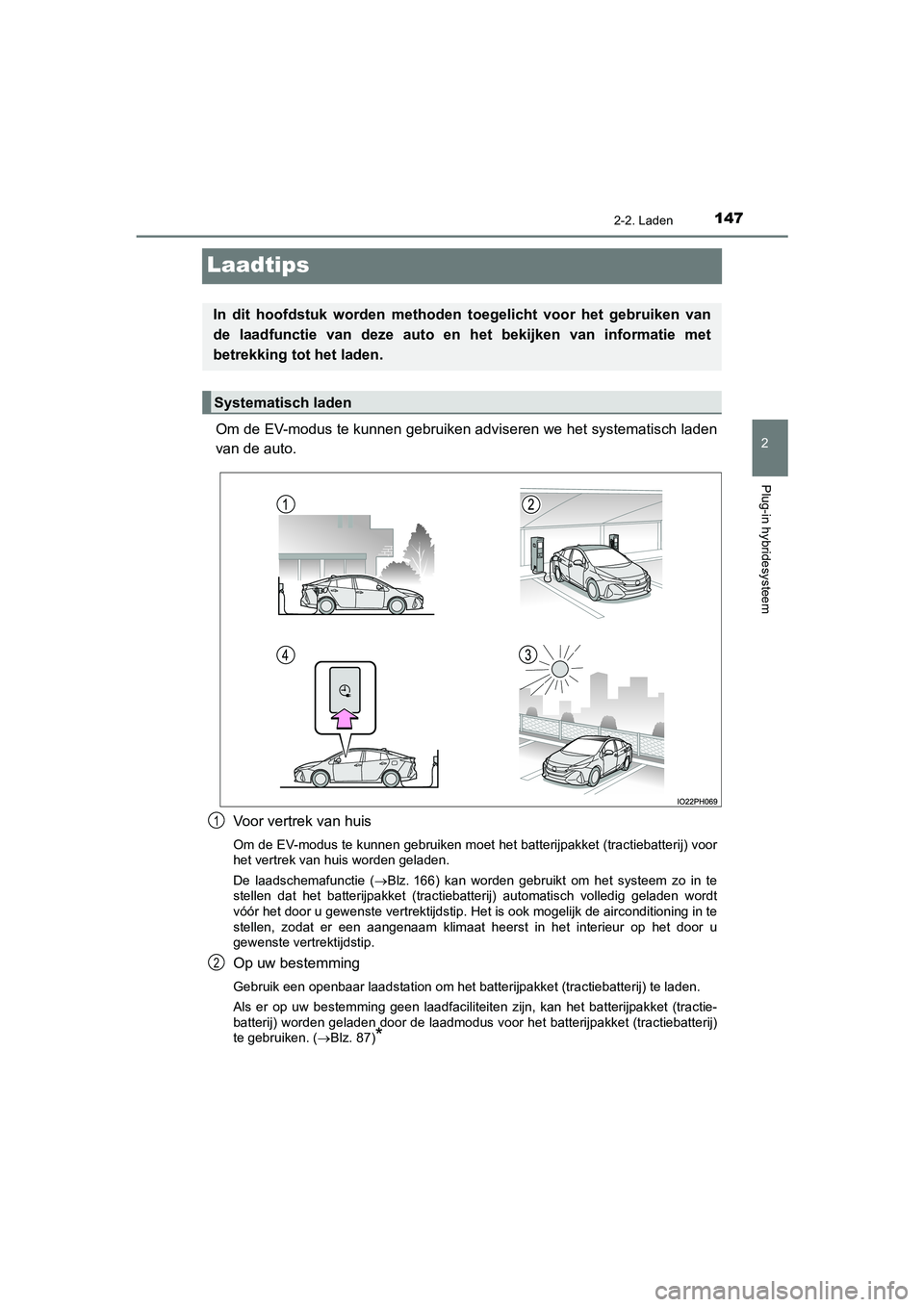

Laadtips
Om de EV-modus te kunnen gebruiken adviseren we het systematisch laden
van de auto.Voor vertrek van huis
Om de EV-modus te kunnen gebruiken moet het batterijpakket (tractiebatterij) voor
het vertrek van huis worden geladen.
De laadschemafunctie ( Blz. 166) kan worden gebruikt om het systeem zo in te
stellen dat het batterijpakket (tractiebatterij) automatisch volledig geladen wordt
vóór het door u gewenste vertrektijdstip. Het is ook mogelijk de airconditioning in te
stellen, zodat er een aangenaam klimaat heerst in het interieur op het door u
gewenste vertrektijdstip.
Op uw bestemming
Gebruik een openbaar laadstation om het batterijpakket (tractiebatterij) te laden.
Als er op uw bestemming geen laadfaciliteiten zijn, kan het batterijpakket (tractie-
batterij) worden geladen door de laadmodus voor het batterijpakket (tractiebatterij)
te gebruiken. ( Blz. 87)
*
In dit hoofdstuk worden methoden toegelicht voor het gebruiken van
de laadfunctie van deze auto en het bekijken van informatie met
betrekking tot het laden.
Systematisch laden
1
2
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 147 Tuesday, May 11, 2021 9:32 AM

1482-2. Laden
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

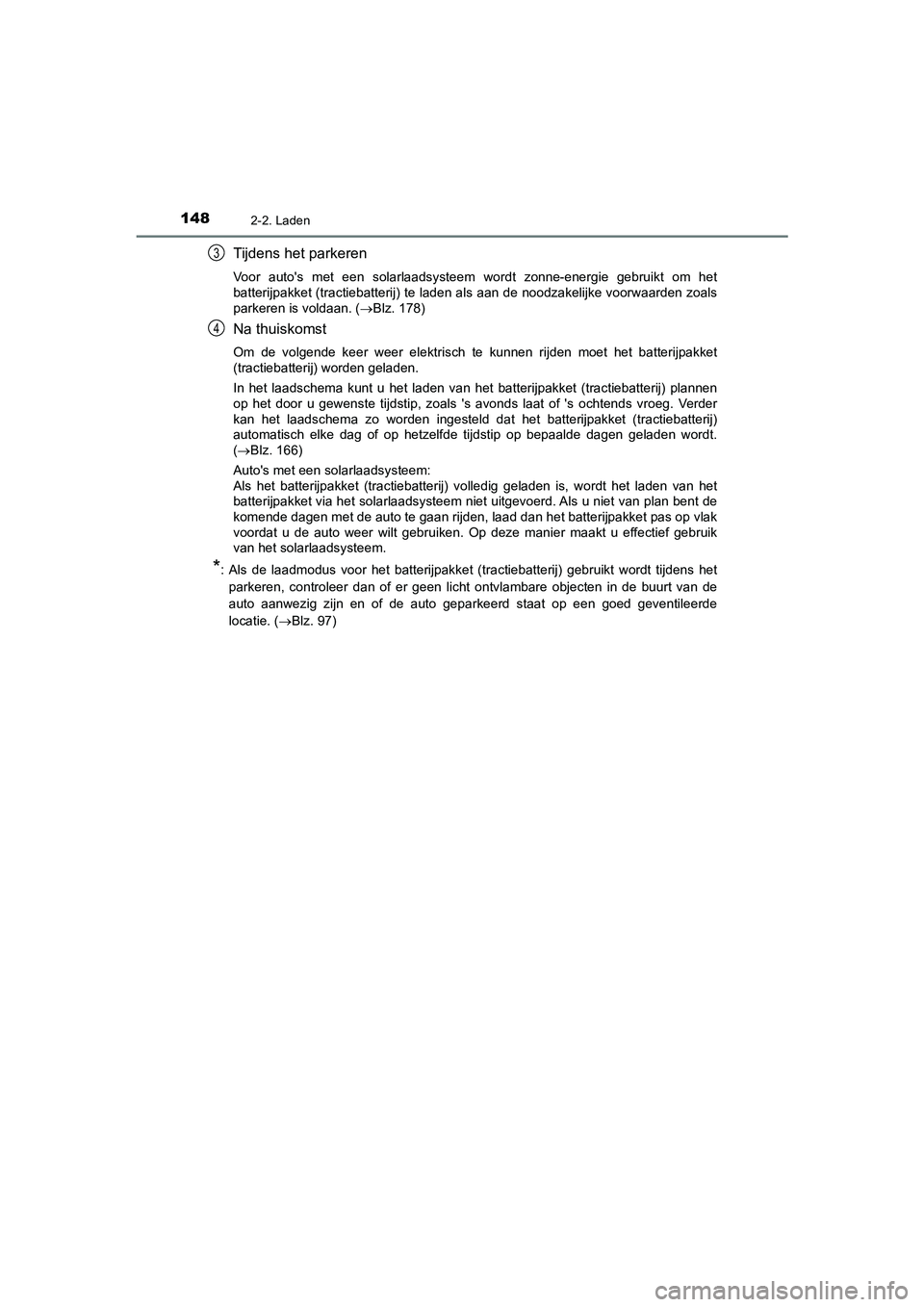

Tijdens het parkeren
Voor auto's met een solarlaadsysteem wordt zonne-energie gebruikt om het
batterijpakket (tractiebatterij) te laden als aan de noodzakelijke voorwaarden zoals
parkeren is voldaan. (Blz. 178)
Na thuiskomst
Om de volgende keer weer elektrisch te kunnen rijden moet het batterijpakket
(tractiebatterij) worden geladen.
In het laadschema kunt u het laden van het batterijpakket (tractiebatterij) plannen
op het door u gewenste tijdstip, zoals 's avonds laat of 's ochtends vroeg. Verder
kan het laadschema zo worden ingesteld dat het batterijpakket (tractiebatterij)
automatisch elke dag of op hetzelfde tijdstip op bepaalde dagen geladen wordt.
( Blz. 166)
Auto's met een solarlaadsysteem:
Als het batterijpakket (tractiebatterij) volledig geladen is, wordt het laden van het
batterijpakket via het solarlaadsysteem niet uitgevoerd. Als u niet van plan bent de
komende dagen met de auto te gaan rijden, laad dan het batterijpakket pas op vlak
voordat u de auto weer wilt gebruiken. Op deze manier maakt u effectief gebruik
van het solarlaadsysteem.
*: Als de laadmodus voor het batterijpakket (tractiebatterij) gebruikt wordt tijdens het
parkeren, controleer dan of er geen licht ontvlambare objecten in de buurt van de
auto aanwezig zijn en of de auto geparkeerd staat op een goed geventileerde
locatie. ( Blz. 97)
3
4
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 148 Tuesday, May 11, 2021 9:32 AM

1492-2. Laden
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Informatie met betrekking tot het laden kan worden weergegeven en bekeken
op het multi-informatiedisplay.
■Tijdens het laden
Als er een portier geopend wordt
tijdens het laden, kunnen de hui-
dige ladingstoestand en de tijd tot
volledige lading worden bekeken.
■Nadat het laden is voltooid
Nadat het laden is voltooid, wordt
de eerste keer dat het hybridesys-
teem gestart wordt een melding
weergegeven met de resultaten
van het laden. Ook wordt er een
melding weergegeven als er een
handeling wordt uitgevoerd om het
laden te stoppen of als zich een
situatie voordat waarbij er niet kan
worden geladen.
Volg de instructies die worden weergegeven op het display als er een melding
wordt weergegeven. (Blz. 187)
■ Display instrumentenpaneel tijdens laden
Als tijdens het laden ongeveer 100 seconden verstreken zijn nadat het contact AAN is
gezet, gaat het contact automatisch UIT en wordt het display van het
instrumentenpaneel uitgeschakeld.
Bekijken van informatie met betrekking tot het laden
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 149 Tuesday, May 11, 2021 9:32 AM

1502-2. Laden
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

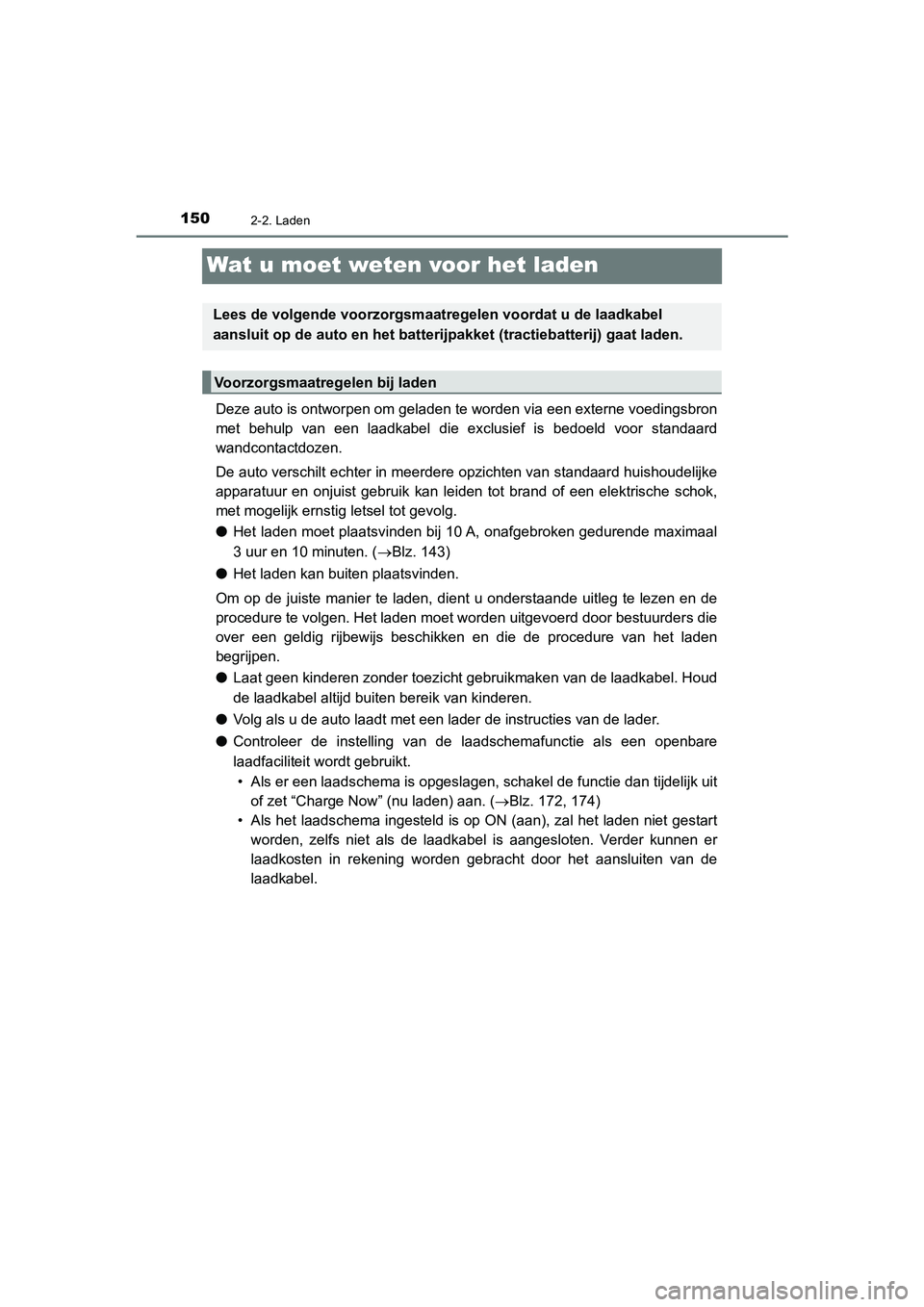

Wat u moet weten voor het laden
Deze auto is ontworpen om geladen te worden via een externe voedingsbron
met behulp van een laadkabel die exclusief is bedoeld voor standaard
wandcontactdozen.
De auto verschilt echter in meerdere opzichten van standaard huishoudelijke
apparatuur en onjuist gebruik kan leiden tot brand of een elektrische schok,
met mogelijk ernstig letsel tot gevolg.
● Het laden moet plaatsvinden bij 10 A, onafgebroken gedurende maximaal
3 uur en 10 minuten. ( Blz. 143)
● Het laden kan buiten plaatsvinden.
Om op de juiste manier te laden, dient u onderstaande uitleg te lezen en de
procedure te volgen. Het laden moet worden uitgevoerd door bestuurders die
over een geldig rijbewijs beschikken en die de procedure van het laden
begrijpen.
● Laat geen kinderen zonder toezicht gebruikmaken van de laadkabel. Houd
de laadkabel altijd buiten bereik van kinderen.
● Volg als u de auto laadt met een lader de instructies van de lader.
● Controleer de instelling van de laadschemafunctie als een openbare
laadfaciliteit wordt gebruikt.
• Als er een laadschema is opgeslagen, schakel de functie dan tijdelijk uit of zet “Charge Now” (nu laden) aan. ( Blz. 172, 174)
• Als het laadschema ingesteld is op ON (aan), zal het laden niet gestart worden, zelfs niet als de laadkabel is aangesloten. Verder kunnen er
laadkosten in rekening worden gebracht door het aansluiten van de
laadkabel.
Lees de volgende voorzorgsmaatregelen voordat u de laadkabel
aansluit op de auto en het batterijpakket (tractiebatterij) gaat laden.
Voorzorgsmaatregelen bij laden
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 150 Tuesday, May 11, 2021 9:32 AM

1512-2. Laden
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Controleer voor het laden altijd het volgende.
●De parkeerrem is geactiveerd. ( Blz. 336)
● De koplampen zijn uitgeschakeld of staan in de stand AUTO, en verlichting
zoals de alarmknipperlichten, de interi eurverlichting enz. is uitgeschakeld.
Als verlichting is ingeschakeld, is daarvoor elektriciteit nodig waardoor de laadtijd
toeneemt.
●Het contact staat UIT. (Blz. 323)
Controleer voor het laden of alle onderdelen van de laadkabel in goede staat
verkeren. ( Blz. 126)
■Veiligheidsfuncties
●Het hybridesysteem start niet als de laadkabel is aangesloten op de auto, zelfs niet
wanneer de startknop wordt bediend.
● Als de laadkabel wordt aangesloten terwijl het controlelampje READY brandt, stopt
het hybridesysteem automatisch en kan er niet worden gereden.
● Als de laadkabel is aangesloten op de auto, kan de selectiehendel niet vanuit P in
een andere stand worden gezet.
■ Tijdens het laden
Onderstaande kan zich voordoen, maar duidt niet op een storing.
●Het starttijdstip voor het laden kan afwijken, afhankelijk van de status van de auto.
●
Tijdens het laden kunnen via de ventilatieopeningen van de ingebouwde tractiebatterij-
lader geluiden hoorbaar zijn die afkomstig zijn van de koelventilator. (Blz. 154)
●Tijdens en na het laden kunnen de achterstoel en de omgeving waar de tractiebatterij-
lader gemonteerd is, warm zijn.
Controleer voorafgaand aan het laden het volgende
Controleer de laadkabel
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 151 Tuesday, May 11, 2021 9:32 AM
