2021 TOYOTA HIGHLANDER sensor

345
4

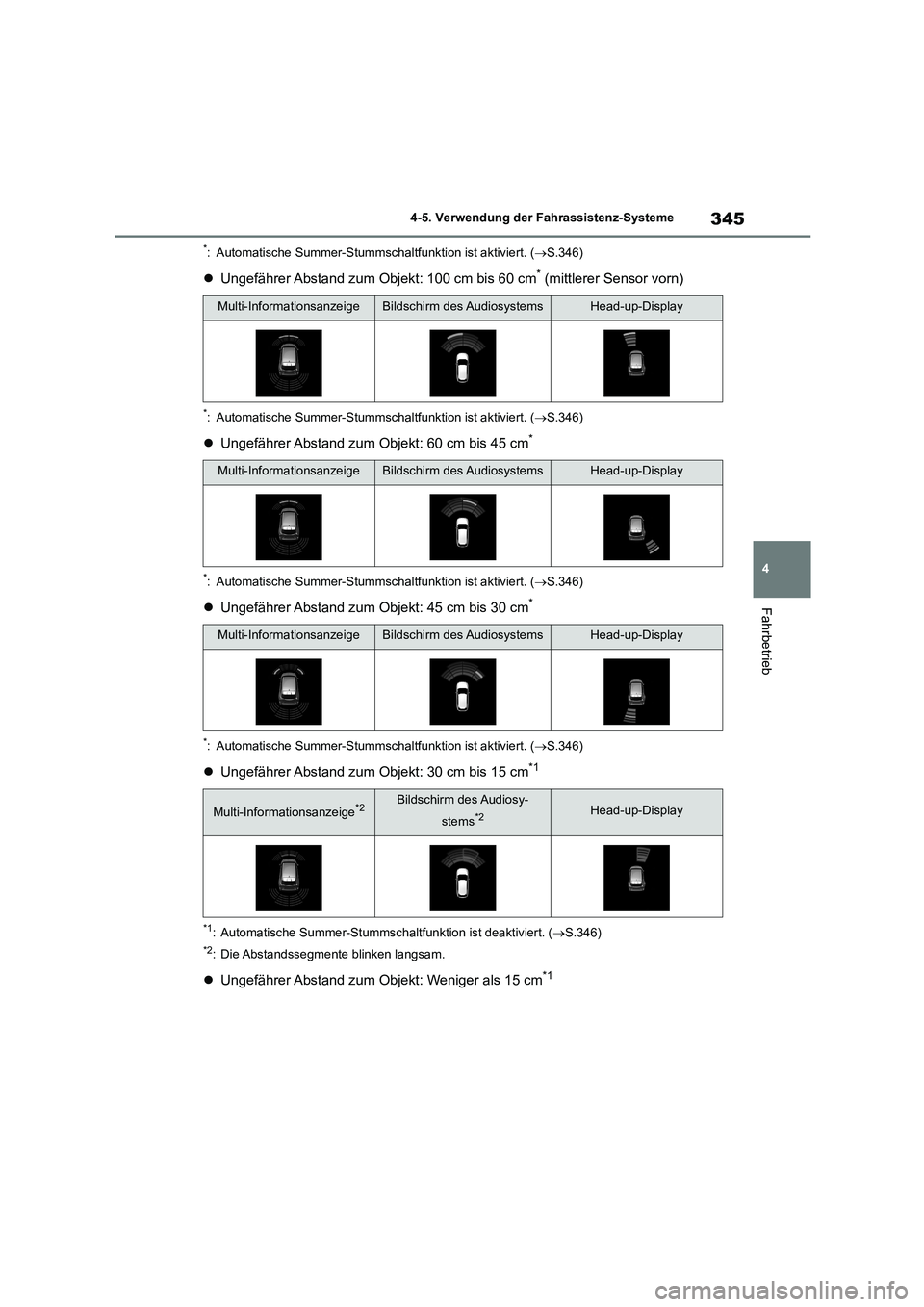

4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
*: Automatische Summer-Stummsc haltfunktion ist aktiviert. (S.346)
Ungefährer Abstand zum Objekt: 100 cm bis 60 cm* (mittlerer Sensor vorn)
*: Automatische Summer-Stummschaltfunktion ist aktiviert. (S.346)
Ungefährer Abstand zum Objekt: 60 cm bis 45 cm*
*: Automatische Summer-Stummschaltfunktion ist aktiviert. (S.346)
Ungefährer Abstand zum Objekt: 45 cm bis 30 cm*
*: Automatische Summer-Stummschaltfunktion ist aktiviert. (S.346)
Ungefährer Abstand zum Objekt: 30 cm bis 15 cm*1
*1: Automatische Summer-Stummschaltfunktion ist deaktiviert. (S.346)
*2: Die Abstandssegmente blinken langsam.
Ungefährer Abstand zum Objekt: Weniger als 15 cm*1
Multi-InformationsanzeigeBildschirm des AudiosystemsHead-up-Display
Multi-InformationsanzeigeBildschirm des AudiosystemsHead-up-Display
Multi-InformationsanzeigeBildschirm des AudiosystemsHead-up-Display
Multi-Informationsanzeige*2Bildschirm des Audiosy-
stems*2Head-up-Display

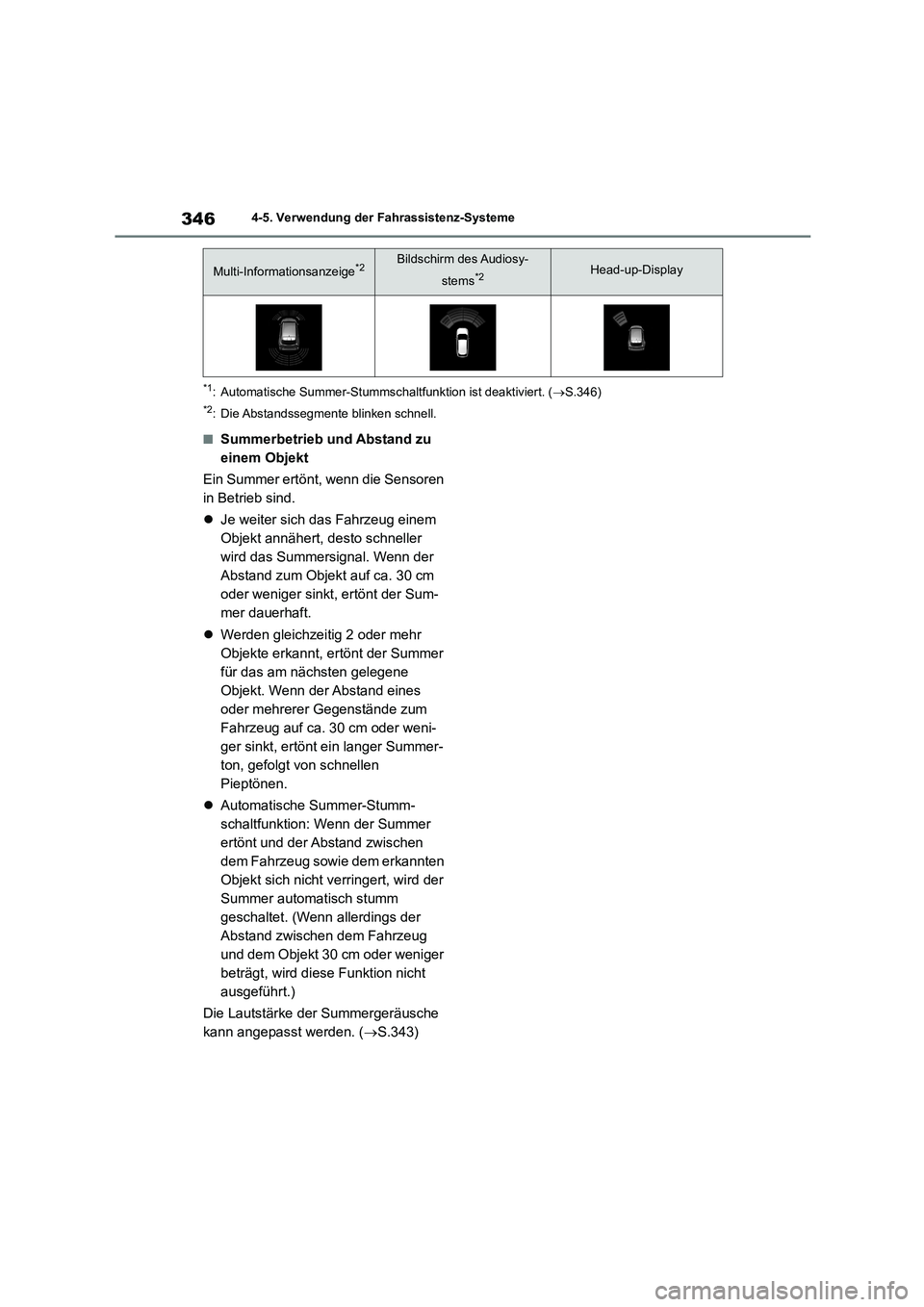

3464-5. Verwendung der Fahrassistenz-Systeme
*1: Automatische Summer-Stummschaltfunktion ist deaktiviert. (S.346)
*2: Die Abstandssegmente blinken schnell.
■Summerbetrieb und Abstand zu
einem Objekt
Ein Summer ertönt, wenn die Sensoren
in Betrieb sind.
 Je weiter sich das Fahrzeug einem
Objekt annähert, desto schneller
wird das Summersignal. Wenn der
Abstand zum Objekt auf ca. 30 cm
oder weniger sinkt, ertönt der Sum-
mer dauerhaft.
 Werden gleichzeitig 2 oder mehr
Objekte erkannt, ertönt der Summer
für das am nächsten gelegene
Objekt. Wenn der Abstand eines
oder mehrerer Gegenstände zum
Fahrzeug auf ca. 30 cm oder weni-
ger sinkt, ertönt ein langer Summer-
ton, gefolgt von schnellen
Pieptönen.
 Automatische Summer-Stumm-
schaltfunktion: Wenn der Summer
ertönt und der Abstand zwischen
dem Fahrzeug sowie dem erkannten
Objekt sich nicht ve rringert, wird der
Summer automatisch stumm
geschaltet. (Wenn allerdings der
Abstand zwischen dem Fahrzeug
und dem Objekt 30 cm oder weniger
beträgt, wird diese Funktion nicht
ausgeführt.)
Die Lautstärke der Summergeräusche
kann angepasst werden. ( S.343)
Multi-Informationsanzeige*2Bildschirm des Audiosy-
stems*2Head-up-Display

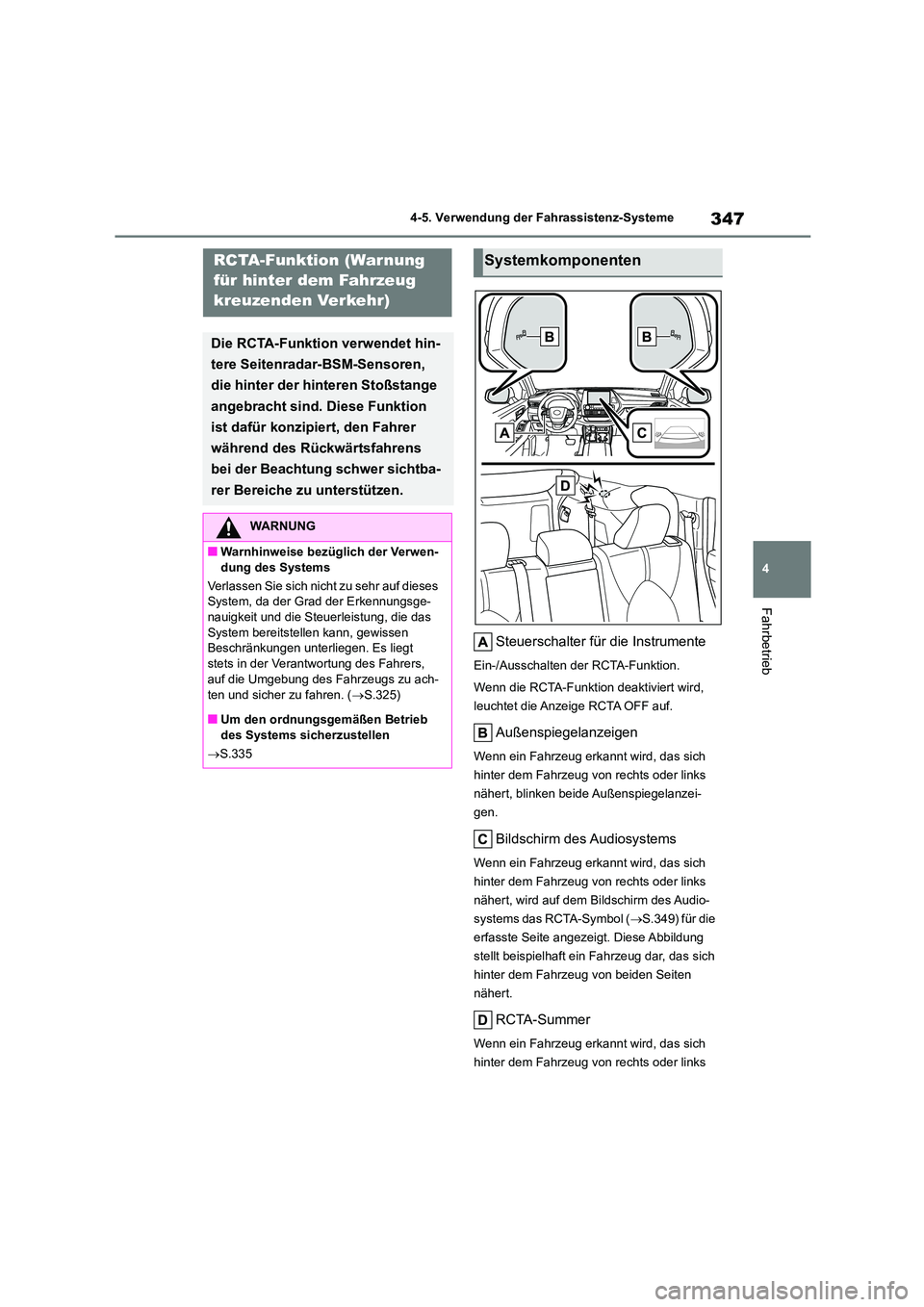

347
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
Steuerschalter für die Instrumente
Ein-/Ausschalten der RCTA-Funktion.
Wenn die RCTA-Funktion deaktiviert wird,
leuchtet die Anzeige RCTA OFF auf.
Außenspiegelanzeigen
Wenn ein Fahrzeug erkannt wird, das sich
hinter dem Fahrzeug v on rechts oder links
nähert, blinken beide Außenspiegelanzei-
gen.
Bildschirm des Audiosystems
Wenn ein Fahrzeug erkannt wird, das sich
hinter dem Fahrzeug v on rechts oder links
nähert, wird auf dem Bildschirm des Audio-
systems das RCTA-Symbol ( S.349) für die
erfasste Seite angezeigt. Diese Abbildung
stellt beispielhaft ein Fahrzeug dar, das sich
hinter dem Fahrzeug von beiden Seiten
nähert.
RCTA-Summer
Wenn ein Fahrzeug erkannt wird, das sich
hinter dem Fahrzeug v on rechts oder links
RCTA-Funktion (Warnung
für hinter dem Fahrzeug
kreuzenden Verkehr)
Die RCTA-Funktion verwendet hin-
tere Seitenradar-BSM-Sensoren,
die hinter der hinteren Stoßstange
angebracht sind. Diese Funktion
ist dafür konzipiert, den Fahrer
während des Rückwärtsfahrens
bei der Beachtung schwer sichtba-
rer Bereiche zu unterstützen.
WARNUNG
■Warnhinweise bezüglich der Verwen-
dung des Systems
Verlassen Sie sich nicht zu sehr auf dieses System, da der Grad der Erkennungsge-
nauigkeit und die Steuer leistung, die das
System bereitstell en kann, gewissen Beschränkungen unterliegen. Es liegt
stets in der Verantwortung des Fahrers,
auf die Umgebung des Fahrzeugs zu ach-
ten und sicher zu fahren. ( S.325)
■Um den ordnungsgemäßen Betrieb
des Systems sicherzustellen
 S.335
Systemkomponenten

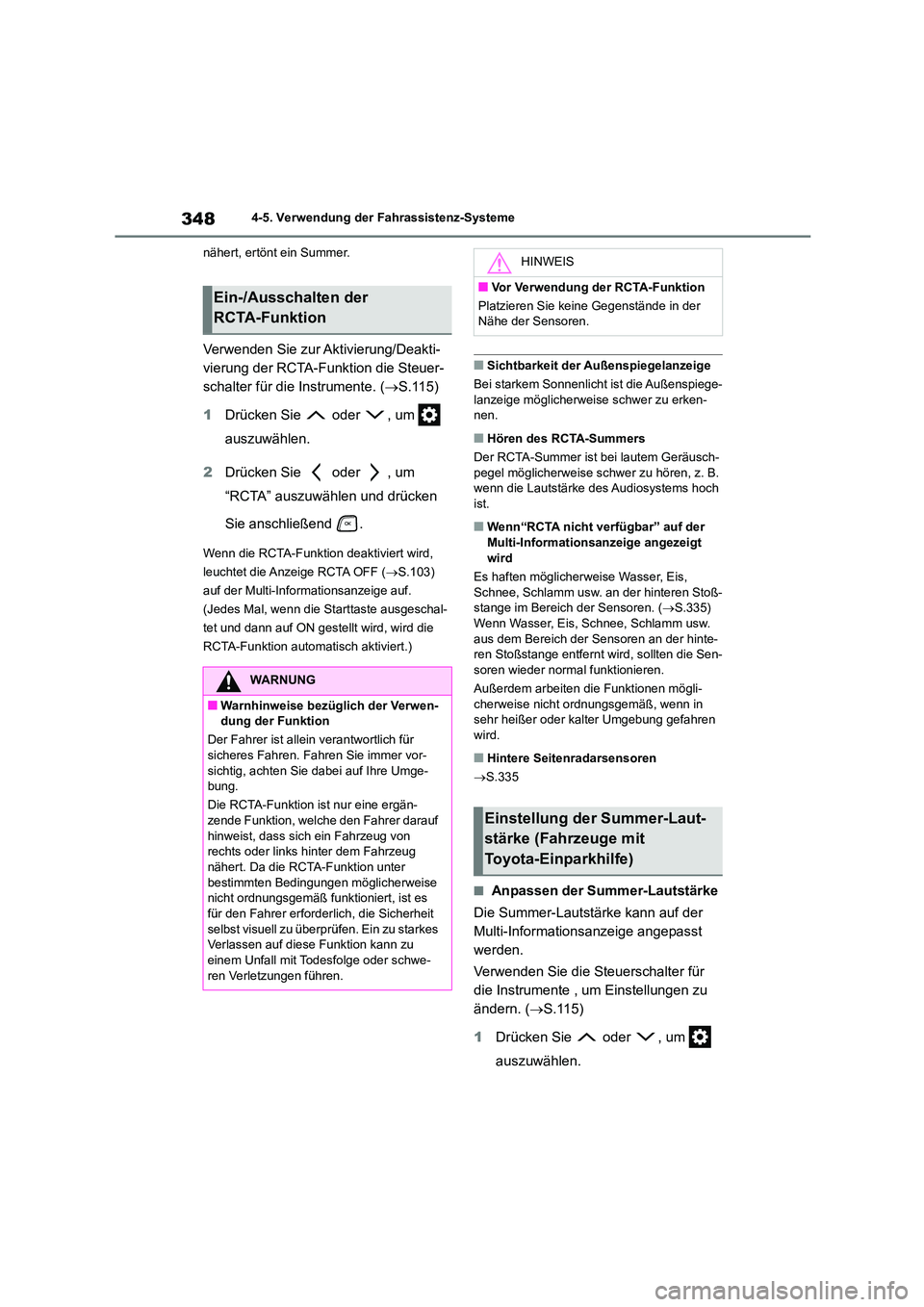

3484-5. Verwendung der Fahrassistenz-Systeme
nähert, ertönt ein Summer.
Verwenden Sie zur Aktivierung/Deakti-
vierung der RCTA-Funktion die Steuer-
schalter für die Instrumente. ( S.115)
1 Drücken Sie oder , um
auszuwählen.
2 Drücken Sie oder , um
“RCTA” auszuwählen und drücken
Sie anschließend .
Wenn die RCTA-Funktion deaktiviert wird,
leuchtet die Anzeige RCTA OFF ( S.103)
auf der Multi-Informationsanzeige auf.
(Jedes Mal, wenn die Starttaste ausgeschal-
tet und dann auf ON gestellt wird, wird die
RCTA-Funktion automatisch aktiviert.)
■Sichtbarkeit der Außenspiegelanzeige
Bei starkem Sonnenlicht ist die Außenspiege-
lanzeige möglicherweise schwer zu erken- nen.
■Hören des RCTA-Summers
Der RCTA-Summer ist bei lautem Geräusch-
pegel möglicherweise schwer zu hören, z. B.
wenn die Lautstärke des Audiosystems hoch ist.
■Wenn“RCTA nicht verfügbar” auf der
Multi-Information sanzeige angezeigt
wird
Es haften möglicherweise Wasser, Eis,
Schnee, Schlamm usw. an der hinteren Stoß- stange im Bereich der Sensoren. ( S.335)
Wenn Wasser, Eis, Schnee, Schlamm usw.
aus dem Bereich der Sensoren an der hinte- ren Stoßstange entfernt wird, sollten die Sen-
soren wieder normal funktionieren.
Außerdem arbeiten die Funktionen mögli-
cherweise nicht ordnungsgemäß, wenn in sehr heißer oder kalter Umgebung gefahren
wird.
■Hintere Seitenradarsensoren
 S.335
■Anpassen der Summer-Lautstärke
Die Summer-Lautstärke kann auf der
Multi-Informationsanzeige angepasst
werden.
Verwenden Sie die Steuerschalter für
die Instrumente , um Einstellungen zu
ändern. ( S.115)
1 Drücken Sie oder , um
auszuwählen.
Ein-/Ausschalten der
RCTA-Funktion
WARNUNG
■Warnhinweise bezüglich der Verwen-
dung der Funktion
Der Fahrer ist allein verantwortlich für
sicheres Fahren. Fahren Sie immer vor- sichtig, achten Sie dabei auf Ihre Umge-
bung.
Die RCTA-Funktion ist nur eine ergän-
zende Funktion, welche den Fahrer darauf hinweist, dass sich ein Fahrzeug von
rechts oder links hinter dem Fahrzeug
nähert. Da die RCTA-Funktion unter bestimmten Bedingungen möglicherweise
nicht ordnungsgemäß funktioniert, ist es
für den Fahrer erforderlich, die Sicherheit selbst visuell zu überprüfen. Ein zu starkes
Verlassen auf diese Funktion kann zu
einem Unfall mit Todesfolge oder schwe- ren Verletzungen führen.
HINWEIS
■Vor Verwendung der RCTA-Funktion
Platzieren Sie keine Gegenstände in der
Nähe der Sensoren.
Einstellung der Summer-Laut-
stärke (Fahrzeuge mit
Toyota-Einparkhilfe)

349
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb

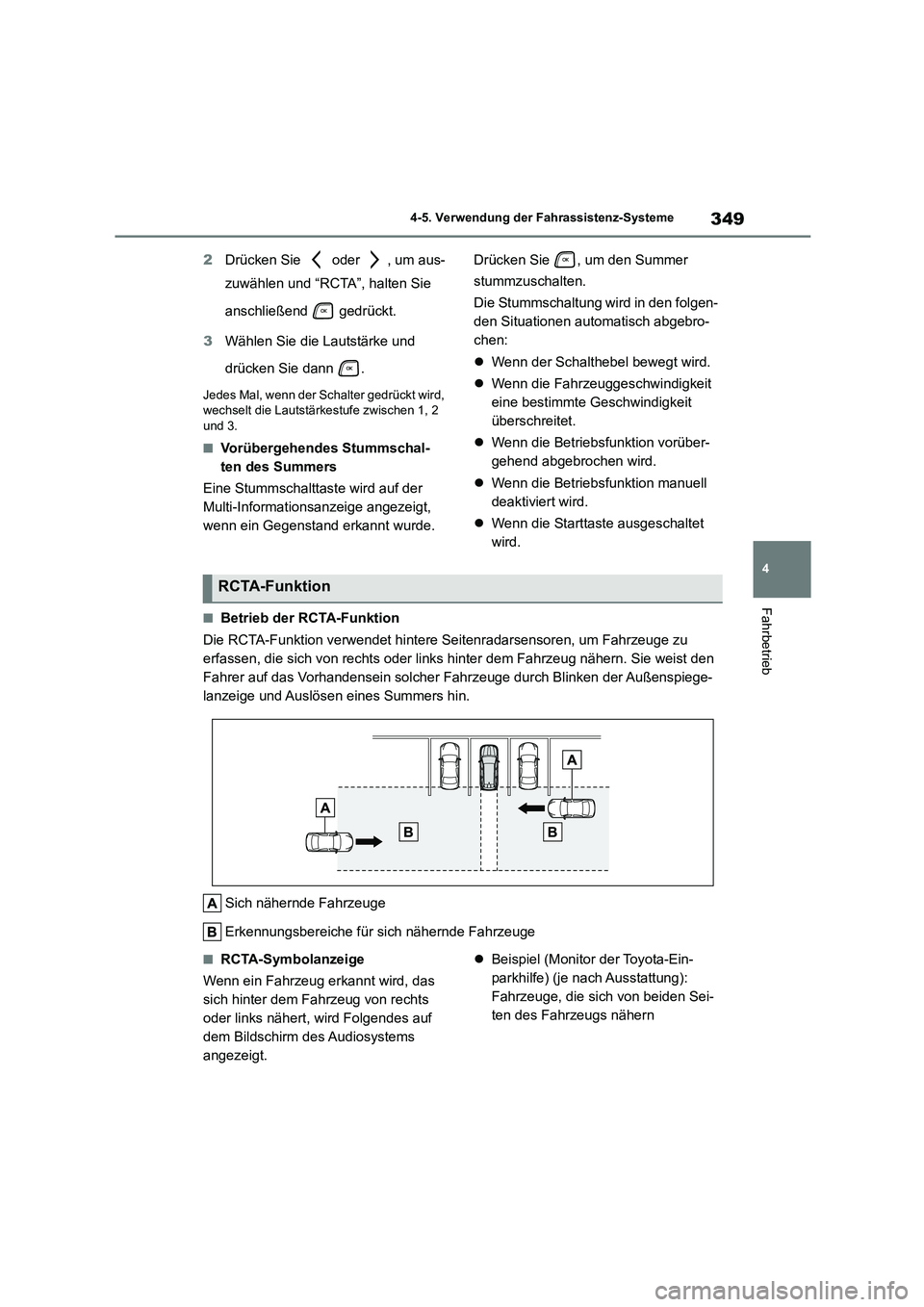

2 Drücken Sie oder , um aus-
zuwählen und “RCTA”, halten Sie
anschließend gedrückt.
3 Wählen Sie die Lautstärke und
drücken Sie dann .
Jedes Mal, wenn der Schalter gedrückt wird,
wechselt die Lautstärkestufe zwischen 1, 2 und 3.
■Vorübergehendes Stummschal-
ten des Summers
Eine Stummschalttaste wird auf der
Multi-Informationsanzeige angezeigt,
wenn ein Gegenstand erkannt wurde.
Drücken Sie , um den Summer
stummzuschalten.
Die Stummschaltung wird in den folgen-
den Situationen automatisch abgebro-
chen:
 Wenn der Schalthebel bewegt wird.
 Wenn die Fahrzeuggeschwindigkeit
eine bestimmte Geschwindigkeit
überschreitet.
 Wenn die Betriebsfunktion vorüber-
gehend abgebrochen wird.
 Wenn die Betriebsfunktion manuell
deaktiviert wird.
 Wenn die Starttaste ausgeschaltet
wird.
■Betrieb der RCTA-Funktion
Die RCTA-Funktion verwendet hintere Seitenradarsensoren, um Fahrzeuge zu
erfassen, die sich von rechts oder links hinter dem Fahrzeug nähern. Sie weist den
Fahrer auf das Vorhandensein solcher Fahrzeuge durch Blinken der Außenspiege-
lanzeige und Auslösen eines Summers hin.
Sich nähernde Fahrzeuge
Erkennungsbereiche für sich nähernde Fahrzeuge
■RCTA-Symbolanzeige
Wenn ein Fahrzeug erkannt wird, das
sich hinter dem Fahrzeug von rechts
oder links nähert, wird Folgendes auf
dem Bildschirm des Audiosystems
angezeigt.
 Beispiel (Monitor der Toyota-Ein-
parkhilfe) (je nach Ausstattung):
Fahrzeuge, die sich von beiden Sei-
ten des Fahrzeugs nähern
RCTA-Funktion

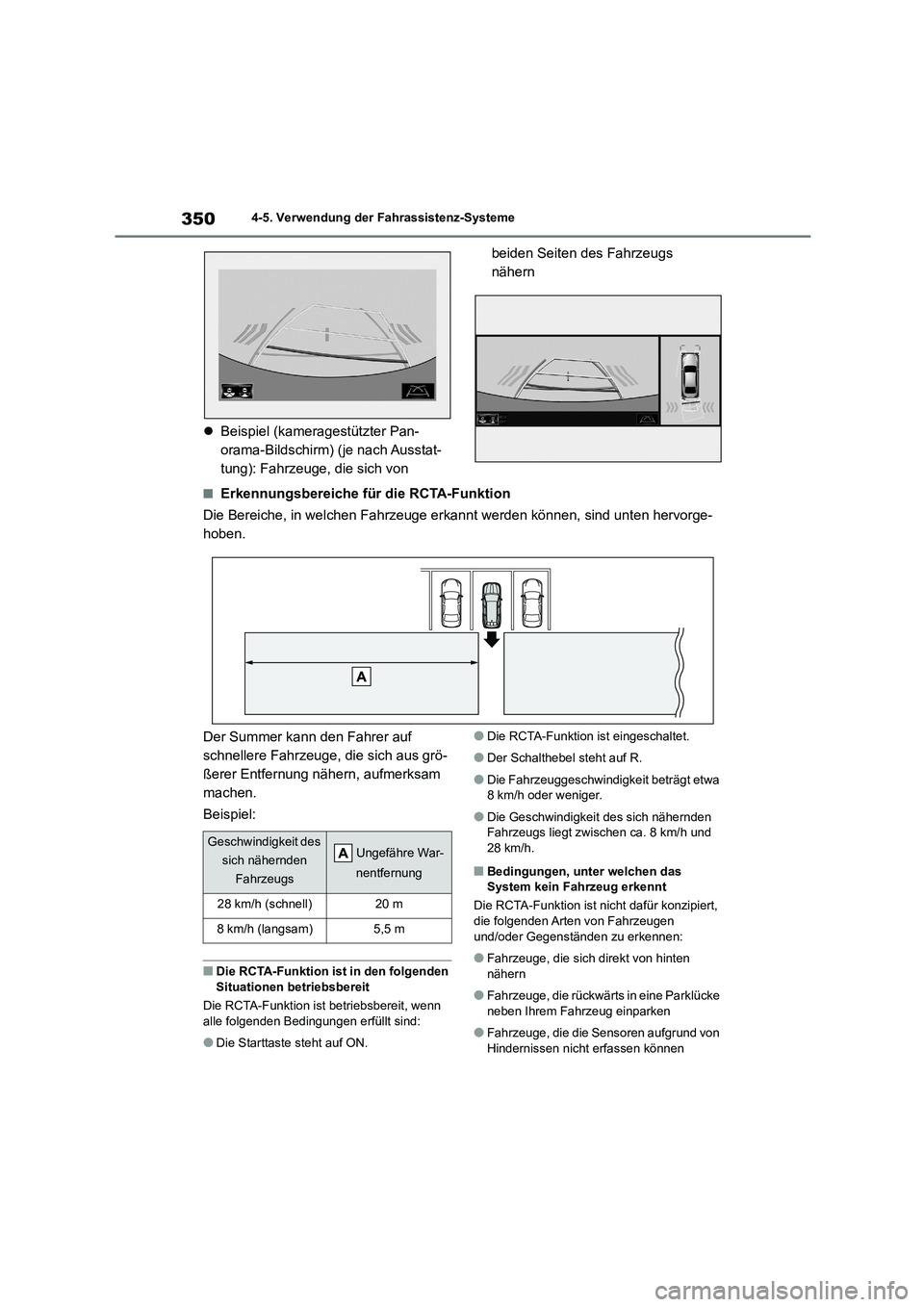

3504-5. Verwendung der Fahrassistenz-Systeme
Beispiel (kameragestützter Pan-
orama-Bildschirm) (je nach Ausstat-
tung): Fahrzeuge, die sich von
beiden Seiten des Fahrzeugs
nähern
■Erkennungsbereiche für die RCTA-Funktion
Die Bereiche, in welchen Fahrzeuge erkannt werden können, sind unten hervorge-
hoben.
Der Summer kann den Fahrer auf
schnellere Fahrzeuge, die sich aus grö-
ßerer Entfernung nähern, aufmerksam
machen.
Beispiel:
■Die RCTA-Funktion ist in den folgenden Situationen betriebsbereit
Die RCTA-Funktion ist betriebsbereit, wenn
alle folgenden Bedingungen erfüllt sind:
●Die Starttaste steht auf ON.
●Die RCTA-Funktion ist eingeschaltet.
●Der Schalthebel steht auf R.
●Die Fahrzeuggeschwindigkeit beträgt etwa
8 km/h oder weniger.
●Die Geschwindigkei t des sich nähernden
Fahrzeugs liegt zwischen ca. 8 km/h und
28 km/h.
■Bedingungen, unter welchen das System kein Fahrzeug erkennt
Die RCTA-Funktion ist nicht dafür konzipiert,
die folgenden Arten von Fahrzeugen
und/oder Gegenständen zu erkennen:
●Fahrzeuge, die sich direkt von hinten
nähern
●Fahrzeuge, die rückwärts in eine Parklücke
neben Ihrem Fahrzeug einparken
●Fahrzeuge, die die Sensoren aufgrund von
Hindernissen nicht erfassen können
Geschwindigkeit des
sich nähernden
Fahrzeugs
Ungefähre War-
nentfernung
28 km/h (schnell)20 m
8 km/h (langsam)5,5 m

351
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
●Leitplanken, Mauern, Schilder, geparkte
Fahrzeuge und ähnliche stehende
Objekte*
●Kleine Motorräder, Fahrräder, Fußgänger
usw.*
●Fahrzeuge, die sich von Ihrem Fahrzeug
entfernen
●Fahrzeuge, die sich von den Parklücken
neben Ihrem Fahrzeug aus nähern*
●Der Abstand zwischen Sensor und sich
näherndem Fahrzeug ist zu gering*: Abhängig von den Bedingungen kann ein
Fahrzeug und/oder Objekt erkannt werden.
■Situationen, in welchen das System
möglicherweise nicht ordnungsgemäß funktioniert
Unter den folgenden Bedingungen erkennt
die RCTA-Funktion Fahrzeuge möglicher-
weise nicht richtig:
●Wenn der Sensor aufgrund eines starken
Schlags auf den Sensor oder den umge- benden Bereich falsch ausgerichtet ist
●Wenn Schlamm, Schnee, Eis, ein Aufkle-ber usw. den Sensor oder den umgeben-
den Bereich über der hinteren Stoßstange
bedeckt
●Beim Fahren auf einer Fahrbahnoberflä-
che, die aufgrund von stehendem Wasser nass ist während schlechten Wetters, z. B.
Starkregen, Schnee oder Nebel
●Wenn sich mehrere Fahrzeuge mit einem
nur geringen Abstand zwischen den einzel-
nen Fahrzeugen nähern
●Wenn sich ein Fahrzeug mit hoher
Geschwindigkeit nähert
●Wenn Ausstattungsteile angebracht sind,
die einen eingebauten Sensor blockieren
können, wie eine Abschleppöse, ein Stoß- stangenschutz (zusätzliche Verkleidungs-
leiste usw.), Fahrradträger oder
Schneepflug
●Beim Rückwärtsfahren auf einer Steigung
mit einer starken Steigungsveränderung
●Beim rückwärts Herausfahren aus einer
Parklücke in spitzem Winkel
●Bei einem erheblichen Höhenunterschied
zwischen Ihrem Fahrzeug und dem Fahr- zeug, das in den Erkennungsbereich
kommt
●Wenn ein Sensor oder der Bereich um
einen Sensor extrem heiß oder kalt ist
●Wenn die Aufhängung verändert wurde
oder Reifen einer anderen als der vorgege-
benen Größe angebracht sind
●Wenn die Fahrzeugfront aufgrund der
Beladung angehoben oder abgesenkt ist
●Beim Abbiegen während der Rückwärts-
fahrt

3524-5. Verwendung der Fahrassistenz-Systeme
●Wenn ein Fahrzeug in den Erkennungsbe- reich einbiegt
■Situationen, in welchen das System
möglicherweise arbeitet, selbst wenn keine Kollisionswahrscheinlichkeit
besteht
Die Möglichkeit, dass die RCTA-Funktion
unnötigerweise ein Fahrzeug und/oder einen Gegenstand erkennt, steigt in den folgenden
Situationen:
●Wenn der Parkplatz einer Straße gegen-
überliegt und Fahrzeuge auf der Straße
fahren
●Wenn der Abstand zwischen Ihrem Fahr-
zeug und Metallgegenständen, z. B. eine Leitplanke, eine Mauer, ein Schild oder ein
geparktes Fahrzeug, di e elektrische Wel-
len in Richtung des Fahrzeughecks reflek- tieren können, klein ist
●Wenn Ausstattungsteile angebracht sind, die einen eingebauten Sensor blockieren
können, wie eine Abschleppöse, ein Stoß-
stangenschutz (zusätzliche Verkleidungs-
leiste usw.), Fahrradträger oder Schneepflug
●Wenn ein Fahrzeug seitlich an Ihrem Fahr-zeug vorbeifährt
●Wenn ein erfasstes Fahrzeug abbiegt, während es sich Ihrem Fahrzeug nähert
●Wenn sich in der Nähe des Fahrzeugs rotierende Objekte befinden, wie z. B. der
Lüfter einer Klimaanlageneinheit
●Wenn Wasser in Richtung der hinteren
Stoßstange gespritzt oder gesprüht wer-
den, z. B. durch einen Sprinkler
●Bewegende Objekte (Fahnen, Abgase,
dicke Regentropfen oder Schneeflocken, Regenwasser auf Straßenbelag usw.)
●Wenn der Abstand zwischen Ihrem Fahr-zeug und einer Leitplanke, Wand usw.,
welche im Erkennungsbe reich erfasst wird,
klein ist
