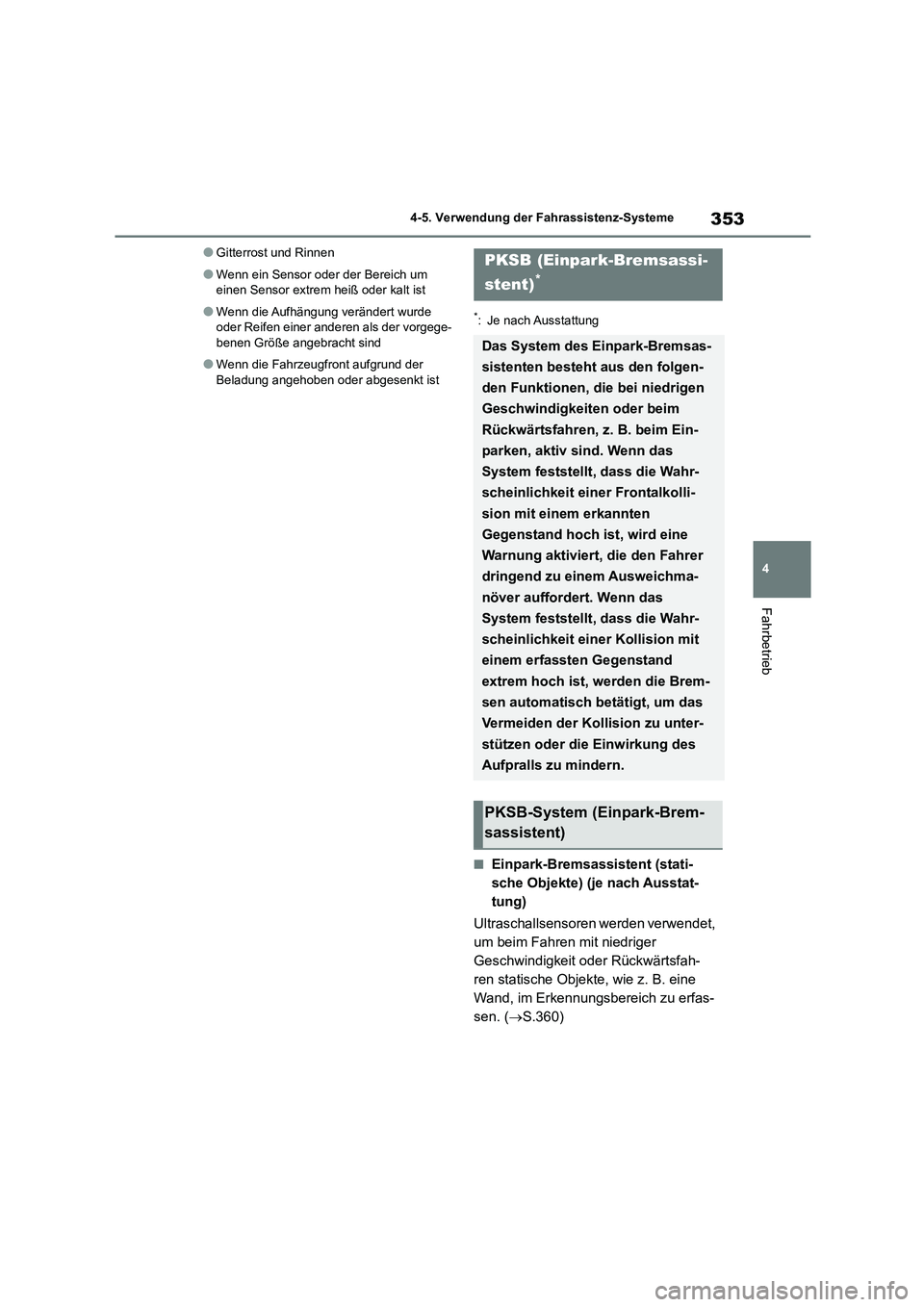

2021 TOYOTA HIGHLANDER sensor

353
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
●Gitterrost und Rinnen
●Wenn ein Sensor oder der Bereich um
einen Sensor extrem heiß oder kalt ist
●Wenn die Aufhängung verändert wurde
oder Reifen einer anderen als der vorgege- benen Größe angebracht sind
●Wenn die Fahrzeugfront aufgrund der Beladung angehoben oder abgesenkt ist
*: Je nach Ausstattung
■Einpark-Bremsassistent (stati-
sche Objekte) (je nach Ausstat-
tung)
Ultraschallsensoren werden verwendet,
um beim Fahren mit niedriger
Geschwindigkeit oder Rückwärtsfah-
ren statische Objekte, wie z. B. eine
Wand, im Erkennungsbereich zu erfas-
sen. ( S.360)
PKSB (Einpark-Bremsassi-
stent)*
Das System des Einpark-Bremsas-
sistenten besteht aus den folgen-
den Funktionen, die bei niedrigen
Geschwindigkeiten oder beim
Rückwärtsfahren, z. B. beim Ein-
parken, aktiv sind. Wenn das
System feststellt, dass die Wahr-
scheinlichkeit einer Frontalkolli-
sion mit einem erkannten
Gegenstand hoch ist, wird eine
Warnung aktiviert, die den Fahrer
dringend zu einem Ausweichma-
növer auffordert. Wenn das
System feststellt, dass die Wahr-
scheinlichkeit einer Kollision mit
einem erfassten Gegenstand
extrem hoch ist, werden die Brem-
sen automatisch betätigt, um das
Vermeiden der Kollision zu unter-
stützen oder die Einwirkung des
Aufpralls zu mindern.
PKSB-System (Einpark-Brem-
sassistent)

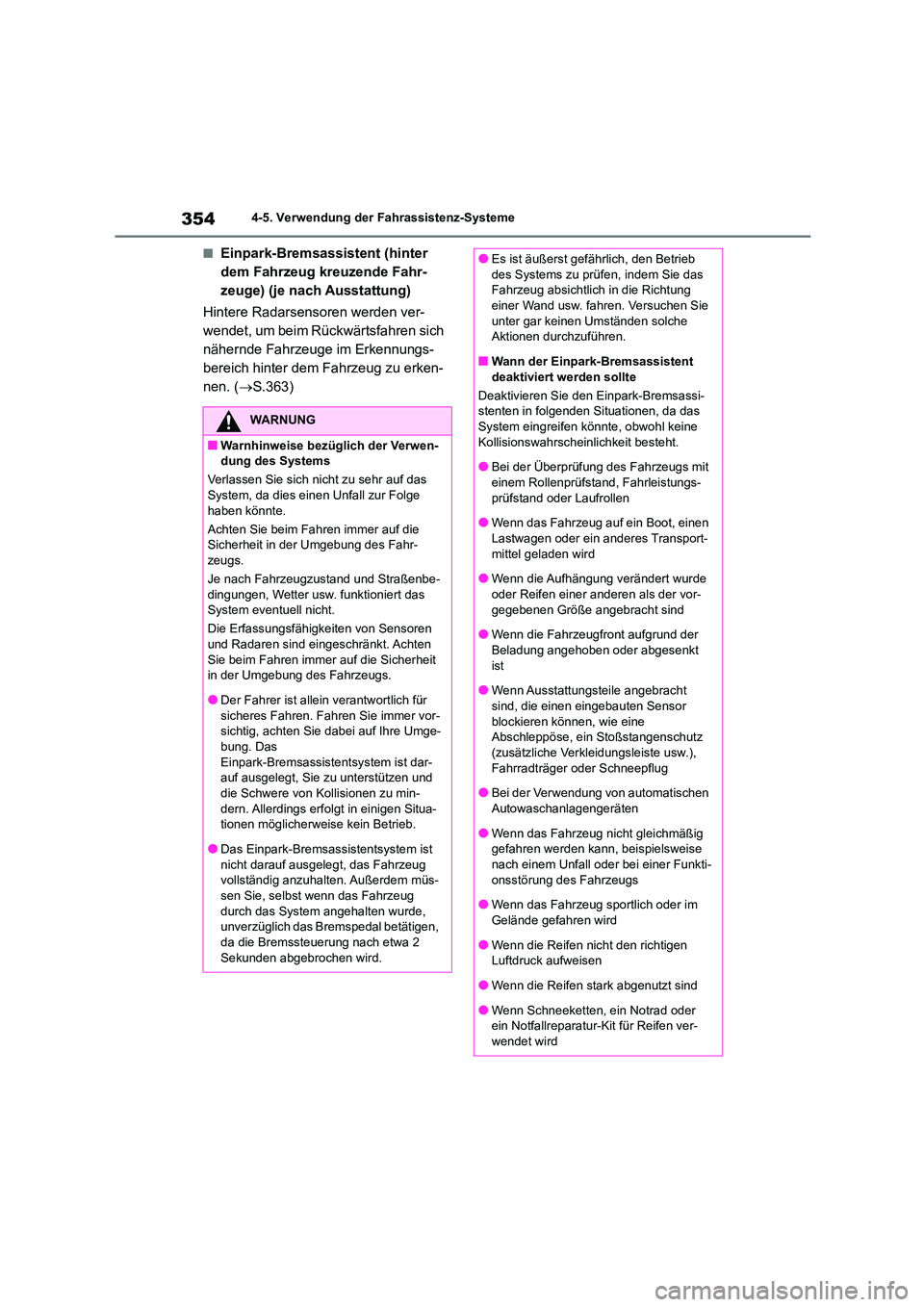

3544-5. Verwendung der Fahrassistenz-Systeme
■Einpark-Bremsassistent (hinter
dem Fahrzeug kreuzende Fahr-
zeuge) (je nach Ausstattung)
Hintere Radarsensoren werden ver-
wendet, um beim Rückwärtsfahren sich
nähernde Fahrzeuge im Erkennungs-
bereich hinter dem Fahrzeug zu erken-
nen. ( S.363)
WARNUNG
■Warnhinweise bezüglich der Verwen-
dung des Systems
Verlassen Sie sich nicht zu sehr auf das
System, da dies einen Unfall zur Folge haben könnte.
Achten Sie beim Fahren immer auf die
Sicherheit in der Umgebung des Fahr-
zeugs.
Je nach Fahrzeugzustand und Straßenbe- dingungen, Wetter usw. funktioniert das
System eventuell nicht.
Die Erfassungsfähigkeiten von Sensoren
und Radaren sind eingeschränkt. Achten Sie beim Fahren immer auf die Sicherheit
in der Umgebung des Fahrzeugs.
●Der Fahrer ist allein verantwortlich für
sicheres Fahren. Fahren Sie immer vor- sichtig, achten Sie dabei auf Ihre Umge-
bung. Das
Einpark-Bremsassistentsystem ist dar- auf ausgelegt, Sie zu unterstützen und
die Schwere von Kollisionen zu min-
dern. Allerdings erfolgt in einigen Situa- tionen möglicherweise kein Betrieb.
●Das Einpark-Bremsassistentsystem ist
nicht darauf ausgelegt, das Fahrzeug vollständig anzuhalten. Außerdem müs-
sen Sie, selbst wenn das Fahrzeug
durch das System angehalten wurde, unverzüglich das Bremspedal betätigen,
da die Bremssteuerung nach etwa 2
Sekunden abgebrochen wird.
●Es ist äußerst gefährlich, den Betrieb
des Systems zu prüfen, indem Sie das
Fahrzeug absichtlich in die Richtung einer Wand usw. fahren. Versuchen Sie
unter gar keinen Umständen solche
Aktionen durchzuführen.
■Wann der Einpark-Bremsassistent
deaktiviert werden sollte
Deaktivieren Sie den Einpark-Bremsassi-
stenten in folgenden Situationen, da das
System eingreifen könnte, obwohl keine Kollisionswahrscheinlichkeit besteht.
●Bei der Überprüfung des Fahrzeugs mit
einem Rollenprüfstand, Fahrleistungs- prüfstand oder Laufrollen
●Wenn das Fahrzeug auf ein Boot, einen
Lastwagen oder ein anderes Transport- mittel geladen wird
●Wenn die Aufhängung verändert wurde
oder Reifen einer anderen als der vor- gegebenen Größe angebracht sind
●Wenn die Fahrzeugfront aufgrund der
Beladung angehoben oder abgesenkt ist
●Wenn Ausstattungsteile angebracht
sind, die einen eingebauten Sensor blockieren können, wie eine
Abschleppöse, ein Stoßstangenschutz
(zusätzliche Verkleidungsleiste usw.), Fahrradträger oder Schneepflug
●Bei der Verwendung von automatischen
Autowaschanlagengeräten
●Wenn das Fahrzeug nicht gleichmäßig
gefahren werden kann, beispielsweise
nach einem Unfall oder bei einer Funkti- onsstörung des Fahrzeugs
●Wenn das Fahrzeug sportlich oder im
Gelände gefahren wird
●Wenn die Reifen nicht den richtigen
Luftdruck aufweisen
●Wenn die Reifen stark abgenutzt sind
●Wenn Schneeketten, ein Notrad oder
ein Notfallreparatur-Kit für Reifen ver-
wendet wird

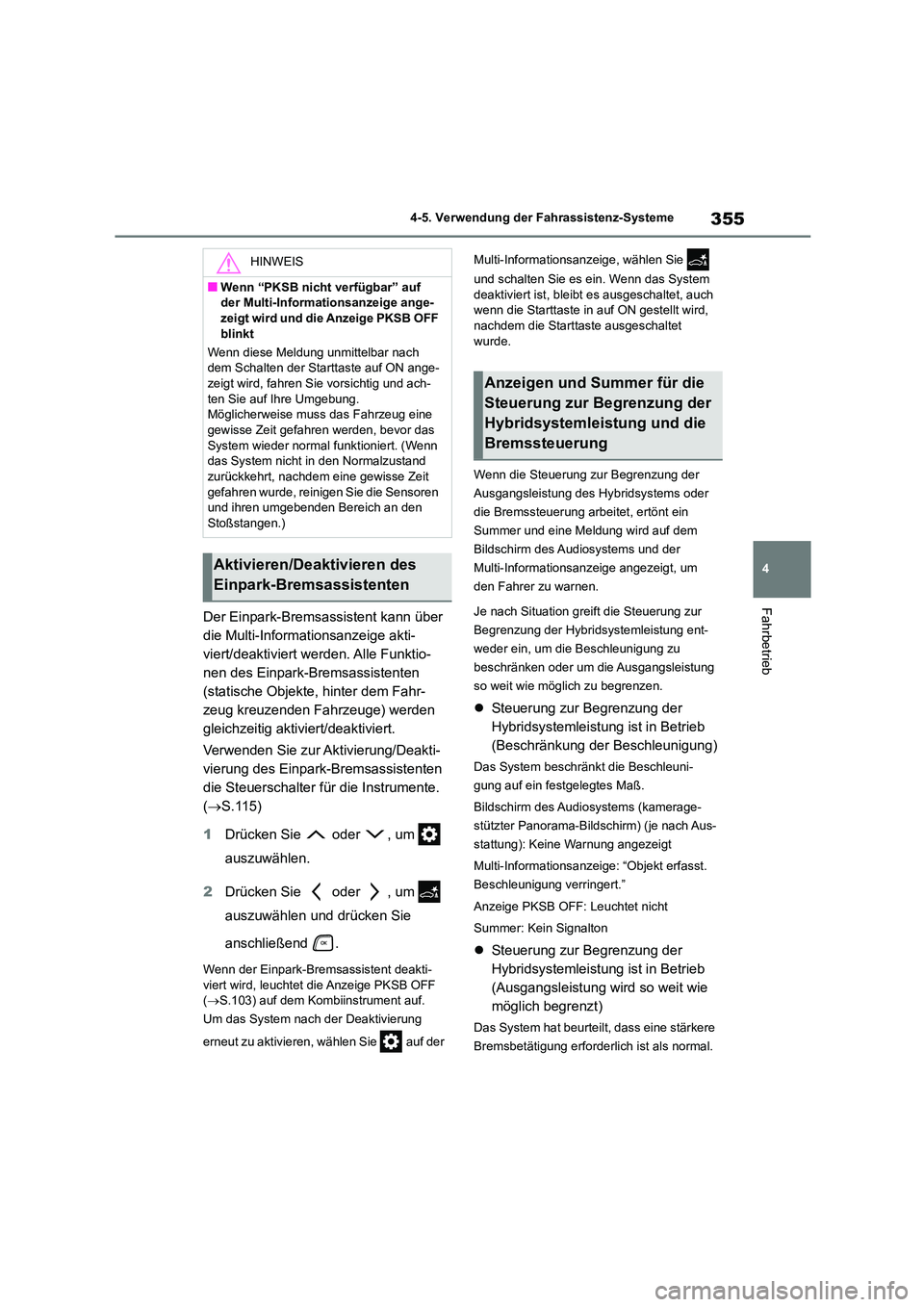

355
4
4-5. Verwendung der Fahrassistenz-Systeme
FahrbetriebDer Einpark-Bremsassistent kann über
die Multi-Informationsanzeige akti-
viert/deaktiviert werden. Alle Funktio-
nen des Einpark-Bremsassistenten
(statische Objekte, hinter dem Fahr-
zeug kreuzenden Fahrzeuge) werden
gleichzeitig aktiviert/deaktiviert.
Verwenden Sie zur Aktivierung/Deakti-
vierung des Einpark-Bremsassistenten
die Steuerschalter für die Instrumente.
( S.115)
1 Drücken Sie oder , um
auszuwählen.
2 Drücken Sie oder , um
auszuwählen und drücken Sie
anschließend .
Wenn der Einpark-Bremsassistent deakti- viert wird, leuchtet die Anzeige PKSB OFF
( S.103) auf dem Kombiinstrument auf.
Um das System nach der Deaktivierung
erneut zu aktivieren, wählen Sie auf der
Multi-Informationsanzeige, wählen Sie
und schalten Sie es ein. Wenn das System
deaktiviert ist, bleibt es ausgeschaltet, auch wenn die Starttaste in auf ON gestellt wird,
nachdem die Starttaste ausgeschaltet
wurde.
Wenn die Steuerung zur Begrenzung der
Ausgangsleistung des Hybridsystems oder
die Bremssteuerung arbeitet, ertönt ein
Summer und eine Meldung wird auf dem
Bildschirm des Audiosystems und der
Multi-Informationsanzeige angezeigt, um
den Fahrer zu warnen.
Je nach Situation greift die Steuerung zur
Begrenzung der Hybridsystemleistung ent-
weder ein, um die Beschleunigung zu
beschränken oder um die Ausgangsleistung
so weit wie möglich zu begrenzen.
 Steuerung zur Begrenzung der
Hybridsystemleistung ist in Betrieb
(Beschränkung der Beschleunigung)
Das System beschränkt die Beschleuni-
gung auf ein festgelegtes Maß.
Bildschirm des Audi osystems (kamerage-
stützter Panorama-Bildschirm) (je nach Aus-
stattung): Keine Warnung angezeigt
Multi-Informationsanzeige: “Objekt erfasst.
Beschleunigung verringert.”
Anzeige PKSB OFF: Leuchtet nicht
Summer: Kein Signalton
 Steuerung zur Begrenzung der
Hybridsystemleistung ist in Betrieb
(Ausgangsleistung wird so weit wie
möglich begrenzt)
Das System hat beurteilt, dass eine stärkere
Bremsbetätigung erforderlich ist als normal.
HINWEIS
■Wenn “PKSB nicht verfügbar” auf
der Multi-Informat ionsanzeige ange-
zeigt wird und die Anzeige PKSB OFF blinkt
Wenn diese Meldung unmittelbar nach
dem Schalten der Starttaste auf ON ange-
zeigt wird, fahren Sie vorsichtig und ach- ten Sie auf Ihre Umgebung.
Möglicherweise muss das Fahrzeug eine
gewisse Zeit gefahren werden, bevor das System wieder normal funktioniert. (Wenn
das System nicht in den Normalzustand
zurückkehrt, nachdem eine gewisse Zeit gefahren wurde, reinigen Sie die Sensoren
und ihren umgebenden Bereich an den
Stoßstangen.)
Aktivieren/Deaktivieren des
Einpark-Bremsassistenten
Anzeigen und Summer für die
Steuerung zur Begrenzung der
Hybridsystemleistung und die
Bremssteuerung

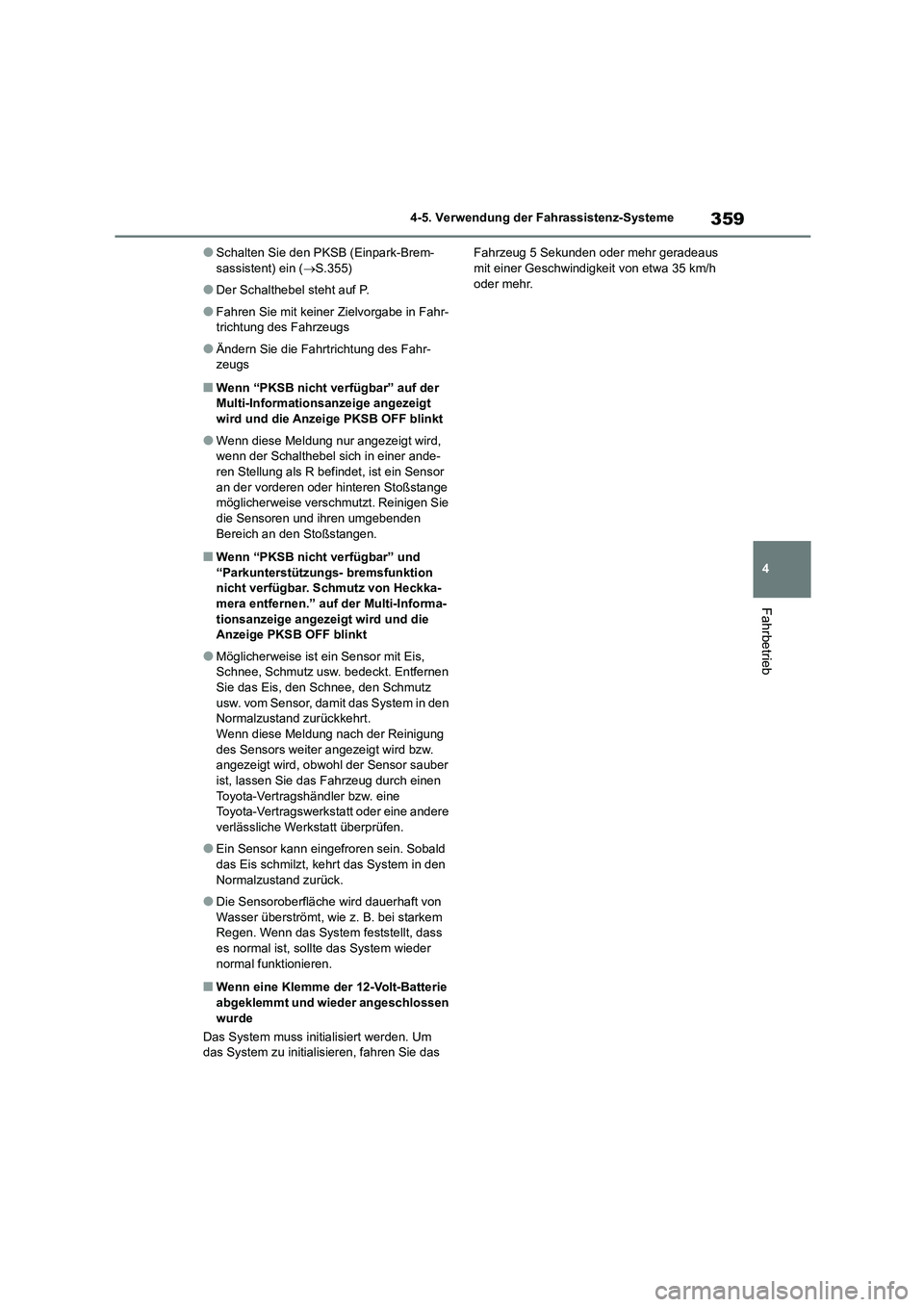

359
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
●Schalten Sie den PKSB (Einpark-Brem- sassistent) ein ( S.355)
●Der Schalthebel steht auf P.
●Fahren Sie mit keiner Zielvorgabe in Fahr-
trichtung des Fahrzeugs
●Ändern Sie die Fahrtrichtung des Fahr-
zeugs
■Wenn “PKSB nicht verfügbar” auf der Multi-Informations anzeige angezeigt
wird und die Anzeige PKSB OFF blinkt
●Wenn diese Meldung nur angezeigt wird, wenn der Schalthebel sich in einer ande-
ren Stellung als R befindet, ist ein Sensor
an der vorderen oder hinteren Stoßstange möglicherweise verschmutzt. Reinigen Sie
die Sensoren und ihren umgebenden
Bereich an den Stoßstangen.
■Wenn “PKSB nicht verfügbar” und “Parkunterstützungs- bremsfunktion
nicht verfügbar. Schmutz von Heckka-
mera entfernen.” au f der Multi-Informa- tionsanzeige angezeigt wird und die
Anzeige PKSB OFF blinkt
●Möglicherweise ist ei n Sensor mit Eis,
Schnee, Schmutz usw. bedeckt. Entfernen
Sie das Eis, den Schnee, den Schmutz usw. vom Sensor, damit das System in den
Normalzustand zurückkehrt.
Wenn diese Meldung nach der Reinigung des Sensors weiter angezeigt wird bzw.
angezeigt wird, obwohl der Sensor sauber
ist, lassen Sie das Fahrzeug durch einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere
verlässliche Werkstatt überprüfen.
●Ein Sensor kann eingefroren sein. Sobald
das Eis schmilzt, kehrt das System in den Normalzustand zurück.
●Die Sensoroberfläche wird dauerhaft von Wasser überströmt, wie z. B. bei starkem
Regen. Wenn das System feststellt, dass
es normal ist, sollte das System wieder normal funktionieren.
■Wenn eine Klemme der 12-Volt-Batterie
abgeklemmt und wieder angeschlossen
wurde
Das System muss initialisiert werden. Um das System zu initialisieren, fahren Sie das
Fahrzeug 5 Sekunden oder mehr geradeaus mit einer Geschwindigkeit von etwa 35 km/h
oder mehr.

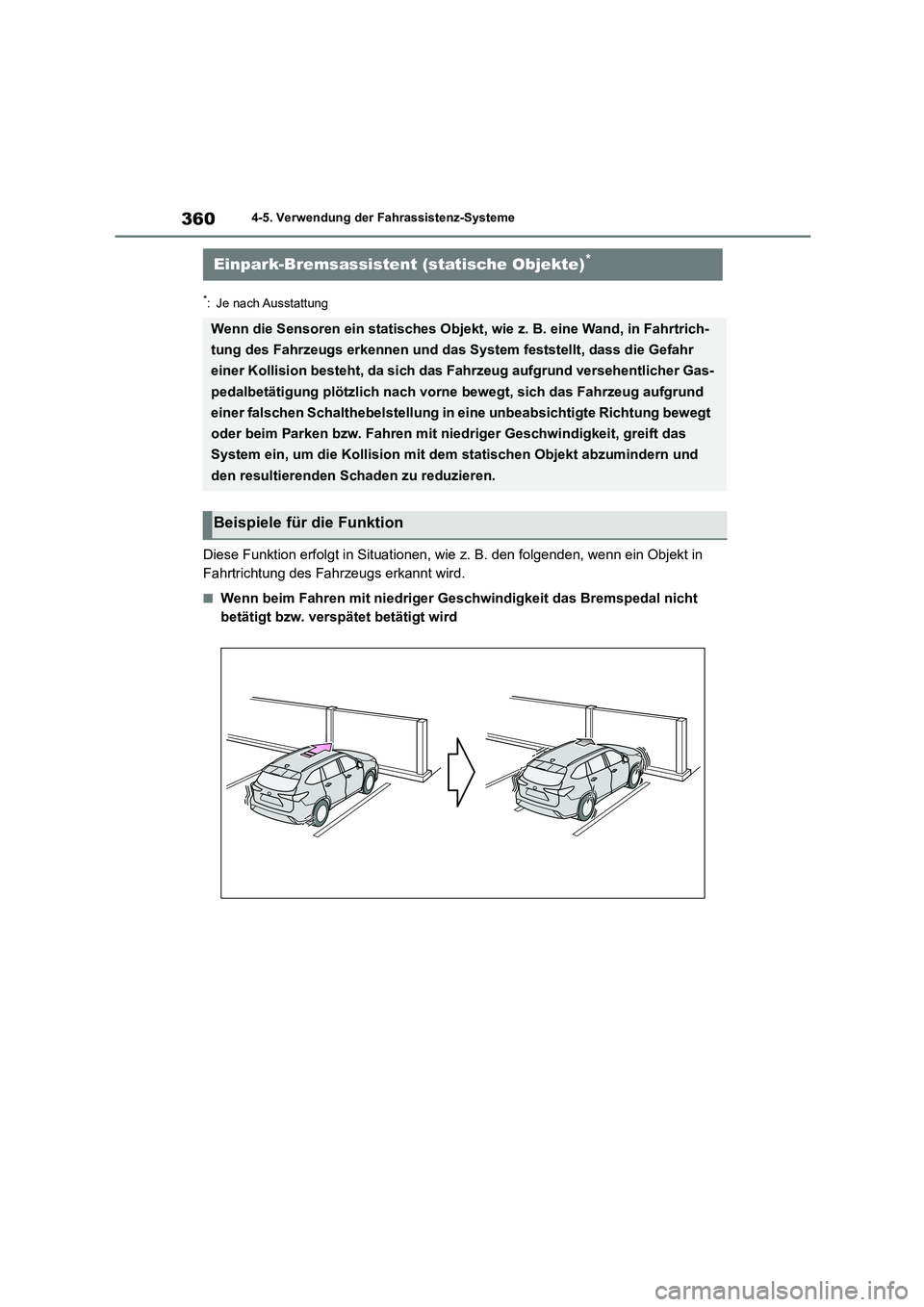

3604-5. Verwendung der Fahrassistenz-Systeme
*: Je nach Ausstattung
Diese Funktion erfolgt in Situationen, wie z. B. den folgenden, wenn ein Objekt in
Fahrtrichtung des Fahrzeugs erkannt wird.
■Wenn beim Fahren mit niedriger Geschwindigkeit das Bremspedal nicht
betätigt bzw. verspätet betätigt wird
Einpark-Bremsassistent (statische Objekte)*
Wenn die Sensoren ein statisches Objekt, wie z. B. eine Wand, in Fahrtrich-
tung des Fahrzeugs erkennen und das System feststellt, dass die Gefahr
einer Kollision besteht, da sich das Fahrzeug aufgrund versehentlicher Gas-
pedalbetätigung plötzlich nach vorne bewegt, sich das Fahrzeug aufgrund
einer falschen Schalthebelstellung in eine unbeabsichtigte Richtung bewegt
oder beim Parken bzw. Fahren mit niedriger Geschwindigkeit, greift das
System ein, um die Kollision mit dem statischen Objekt abzumindern und
den resultierenden Schaden zu reduzieren.
Beispiele für die Funktion

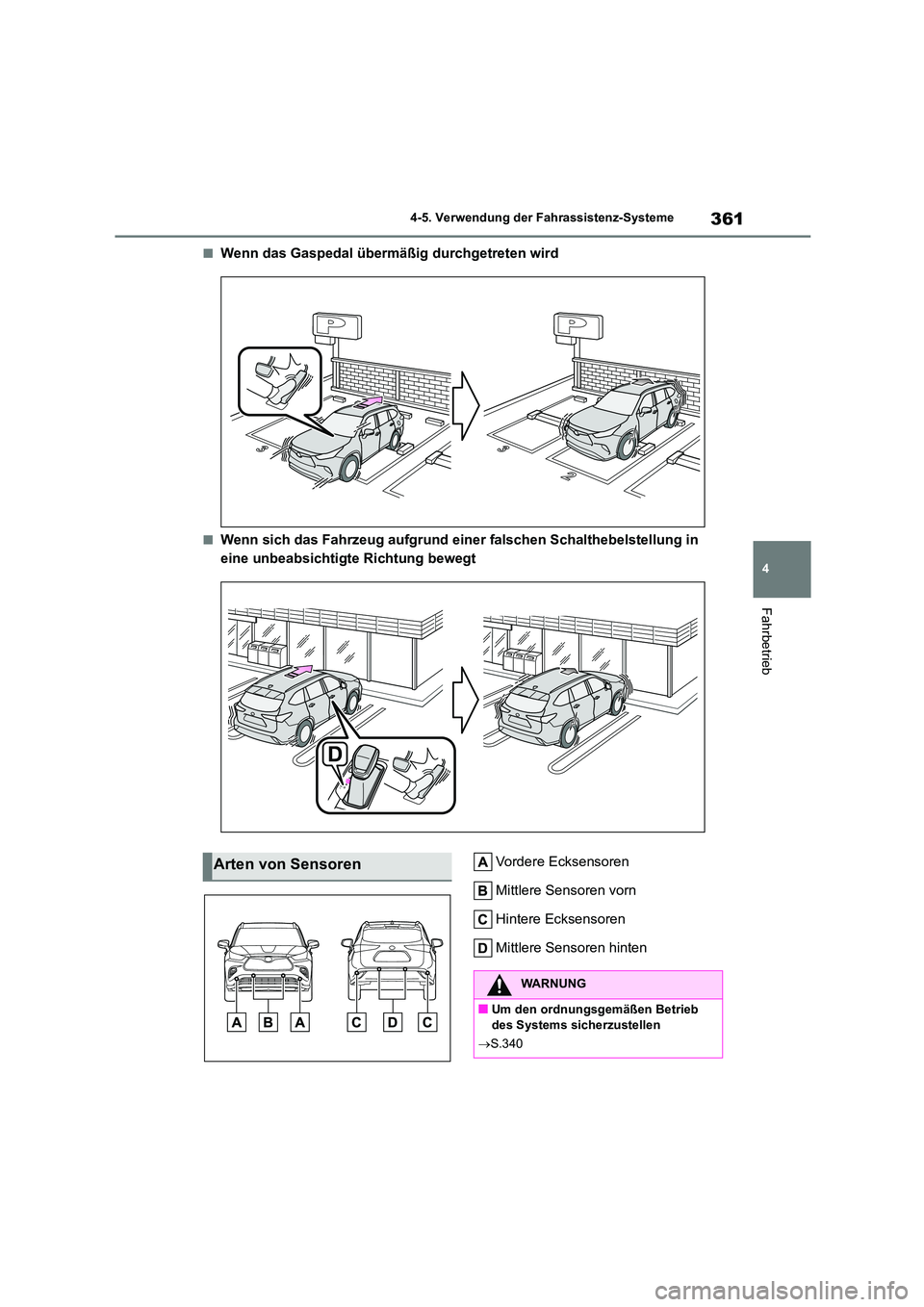

361
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
■Wenn das Gaspedal übermäßig durchgetreten wird
■Wenn sich das Fahrzeug aufgrund einer falschen Schalthebelstellung in
eine unbeabsichtigte Richtung bewegt
Vordere Ecksensoren
Mittlere Sensoren vorn
Hintere Ecksensoren
Mittlere Sensoren hinten
Arten von Sensoren
WARNUNG
■Um den ordnungsgemäßen Betrieb
des Systems sicherzustellen
 S.340

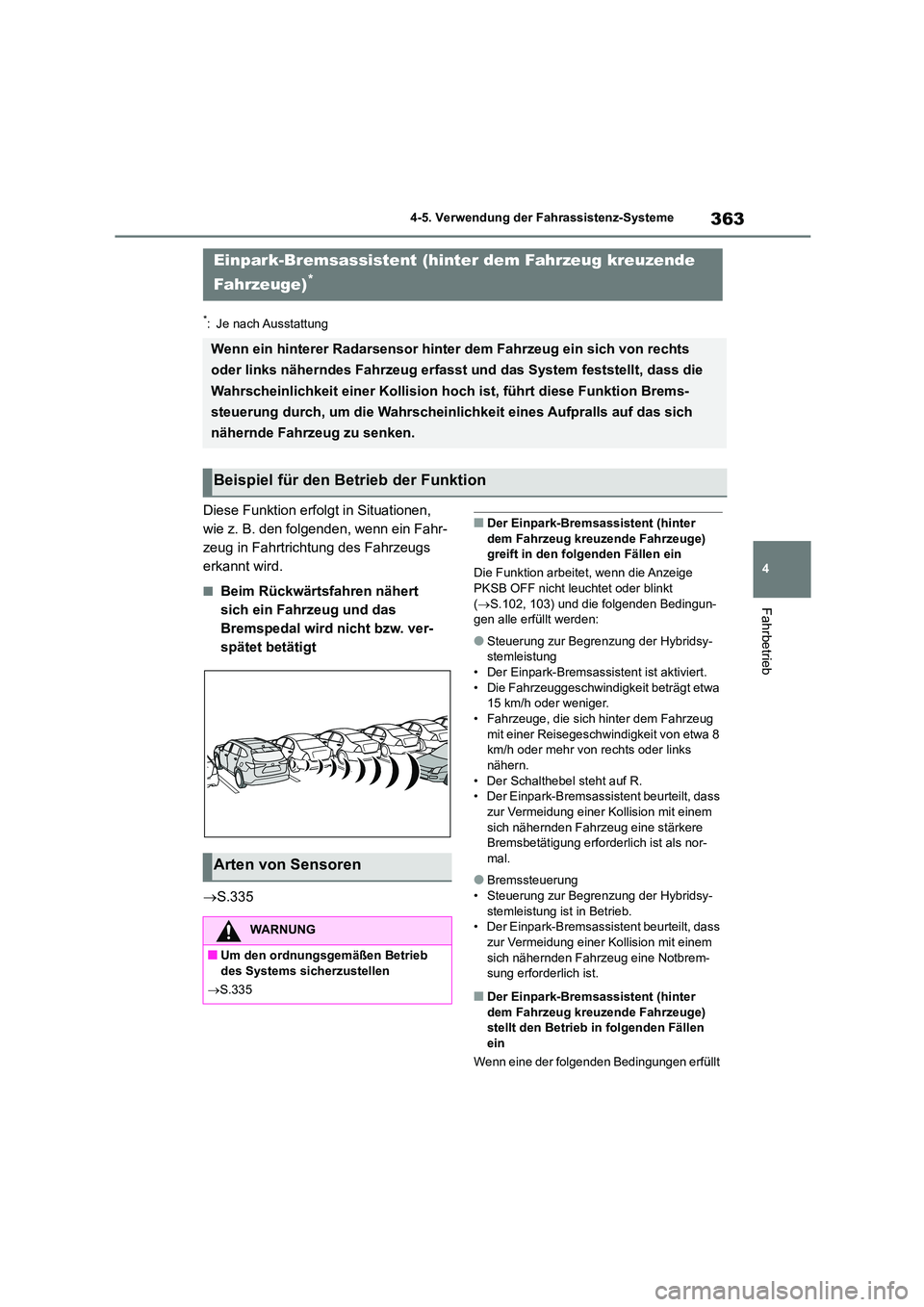

363
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
*: Je nach Ausstattung
Diese Funktion erfolgt in Situationen,
wie z. B. den folgenden, wenn ein Fahr-
zeug in Fahrtrichtung des Fahrzeugs
erkannt wird.
■Beim Rückwärtsfahren nähert
sich ein Fahrzeug und das
Bremspedal wird nicht bzw. ver-
spätet betätigt
 S.335
■Der Einpark-Bremsassistent (hinter dem Fahrzeug kreuzende Fahrzeuge)
greift in den folgenden Fällen ein
Die Funktion arbeitet, wenn die Anzeige
PKSB OFF nicht leuchtet oder blinkt ( S.102, 103) und die folgenden Bedingun-
gen alle erfüllt werden:
●Steuerung zur Begrenzung der Hybridsy-
stemleistung
• Der Einpark-Bremsassistent ist aktiviert. • Die Fahrzeuggeschwindigkeit beträgt etwa
15 km/h oder weniger.
• Fahrzeuge, die sich hinter dem Fahrzeug mit einer Reisegeschwi ndigkeit von etwa 8
km/h oder mehr von rechts oder links
nähern. • Der Schalthebel steht auf R.
• Der Einpark-Bremsass istent beurteilt, dass
zur Vermeidung einer Kollision mit einem
sich nähernden Fahrzeug eine stärkere Bremsbetätigung erforderlich ist als nor-
mal.
●Bremssteuerung
• Steuerung zur Begrenzung der Hybridsy-
stemleistung ist in Betrieb. • Der Einpark-Bremsass istent beurteilt, dass
zur Vermeidung einer Kollision mit einem
sich nähernden Fahrzeug eine Notbrem- sung erforderlich ist.
■Der Einpark-Bremsassistent (hinter
dem Fahrzeug kreuzende Fahrzeuge)
stellt den Betrieb in folgenden Fällen ein
Wenn eine der folgenden Bedingungen erfüllt
Einpark-Bremsassistent (hinter dem Fahrzeug kreuzende
Fahrzeuge)*
Wenn ein hinterer Radarsensor hinter dem Fahrzeug ein sich von rechts
oder links näherndes Fahrzeug erfasst und das System feststellt, dass die
Wahrscheinlichkeit einer Kollision hoch ist, führt diese Funktion Brems-
steuerung durch, um die Wahrscheinlichkeit eines Aufpralls auf das sich
nähernde Fahrzeug zu senken.
Beispiel für den Betrieb der Funktion
Arten von Sensoren
WARNUNG
■Um den ordnungsgemäßen Betrieb des Systems sicherzustellen
 S.335

369
4

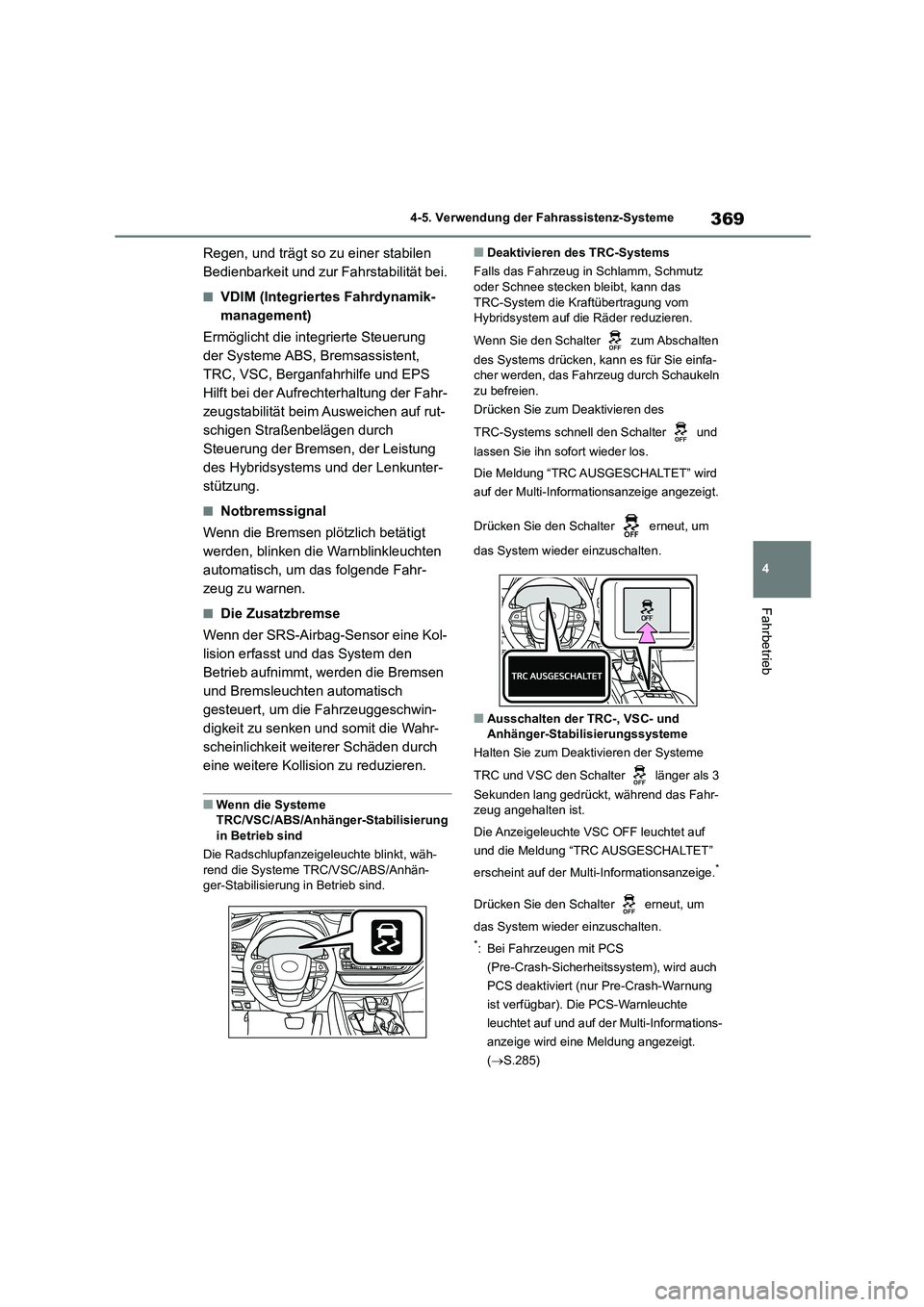

4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
Regen, und trägt so zu einer stabilen
Bedienbarkeit und zur Fahrstabilität bei.
■VDIM (Integriertes Fahrdynamik-
management)
Ermöglicht die integrierte Steuerung
der Systeme ABS, Bremsassistent,
TRC, VSC, Berganfahrhilfe und EPS
Hilft bei der Aufrechterhaltung der Fahr-
zeugstabilität beim Ausweichen auf rut-
schigen Straßenbelägen durch
Steuerung der Bremsen, der Leistung
des Hybridsystems u nd der Lenkunter-
stützung.
■Notbremssignal
Wenn die Bremsen plötzlich betätigt
werden, blinken die Warnblinkleuchten
automatisch, um das folgende Fahr-
zeug zu warnen.
■Die Zusatzbremse
Wenn der SRS-Airbag-Sensor eine Kol-
lision erfasst und das System den
Betrieb aufnimmt, werden die Bremsen
und Bremsleuchten automatisch
gesteuert, um die Fahrzeuggeschwin-
digkeit zu senken und somit die Wahr-
scheinlichkeit weiterer Schäden durch
eine weitere Kollision zu reduzieren.
■Wenn die Systeme
TRC/VSC/ABS/Anhänger-Stabilisierung in Betrieb sind
Die Radschlupfanzeigeleuchte blinkt, wäh-
rend die Systeme TRC/VSC/ABS/Anhän-
ger-Stabilisierung in Betrieb sind.
■Deaktivieren des TRC-Systems
Falls das Fahrzeug in Schlamm, Schmutz oder Schnee stecken bleibt, kann das
TRC-System die Kraftübertragung vom
Hybridsystem auf die Räder reduzieren.
Wenn Sie den Schalter zum Abschalten
des Systems drücken, kann es für Sie einfa- cher werden, das Fahrzeug durch Schaukeln
zu befreien.
Drücken Sie zum Deaktivieren des
TRC-Systems schnell den Schalter und
lassen Sie ihn sofort wieder los.
Die Meldung “TRC AUSGESCHALTET” wird
auf der Multi-Informationsanzeige angezeigt.
Drücken Sie den Schalter erneut, um
das System wieder einzuschalten.
■Ausschalten der TRC-, VSC- und Anhänger-Stabilisierungssysteme
Halten Sie zum Deaktivieren der Systeme
TRC und VSC den Schalter länger als 3
Sekunden lang gedrückt, während das Fahr-
zeug angehalten ist.
Die Anzeigeleuchte VSC OFF leuchtet auf
und die Meldung “TRC AUSGESCHALTET”
erscheint auf der Multi-Informationsanzeige.*
Drücken Sie den Schalter erneut, um
das System wieder einzuschalten.
*: Bei Fahrzeugen mit PCS
(Pre-Crash-Sicherheitssystem), wird auch
PCS deaktiviert (nur Pre-Crash-Warnung
ist verfügbar). Die PCS-Warnleuchte
leuchtet auf und auf der Multi-Informations-
anzeige wird eine Meldung angezeigt.
( S.285)
