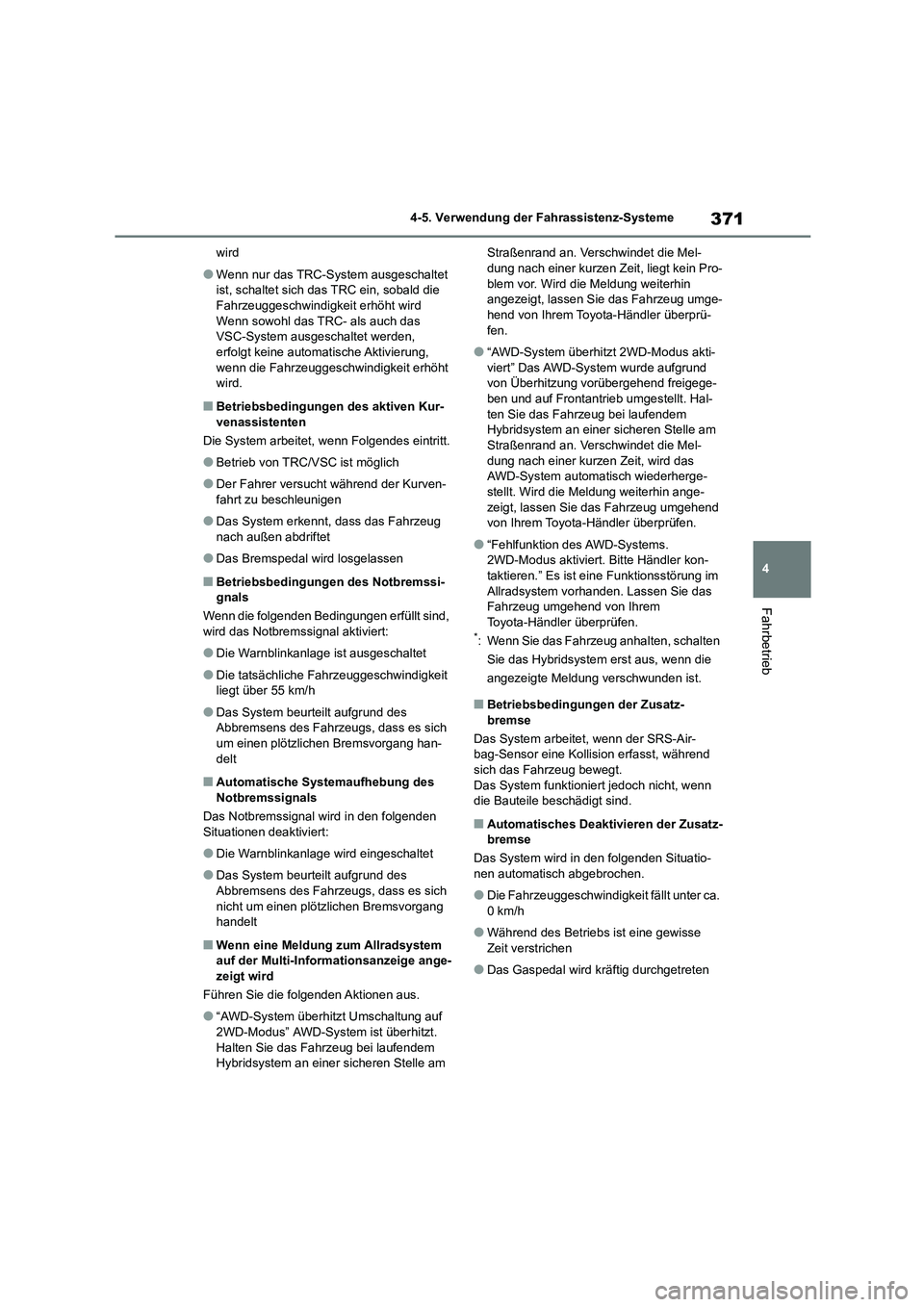

371
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
wird
●Wenn nur das TRC-System ausgeschaltet
ist, schaltet sich das TRC ein, sobald die Fahrzeuggeschwindigkeit erhöht wird
Wenn sowohl das TRC- als auch das
VSC-System ausgeschaltet werden, erfolgt keine automatische Aktivierung,
wenn die Fahrzeuggeschwindigkeit erhöht
wird.
■Betriebsbedingungen des aktiven Kur-
venassistenten
Die System arbeitet, wenn Folgendes eintritt.
●Betrieb von TRC/VSC ist möglich
●Der Fahrer versucht während der Kurven-
fahrt zu beschleunigen
●Das System erkennt, dass das Fahrzeug
nach außen abdriftet
●Das Bremspedal wird losgelassen
■Betriebsbedingungen des Notbremssi-
gnals
Wenn die folgenden Bedingungen erfüllt sind,
wird das Notbremssignal aktiviert:
●Die Warnblinkanlag e ist ausgeschaltet
●Die tatsächliche Fahrzeuggeschwindigkeit
liegt über 55 km/h
●Das System beurteilt aufgrund des
Abbremsens des Fahrzeugs, dass es sich
um einen plötzlichen Bremsvorgang han- delt
■Automatische Systemaufhebung des
Notbremssignals
Das Notbremssignal wird in den folgenden
Situationen deaktiviert:
●Die Warnblinkanlage wird eingeschaltet
●Das System beurteilt aufgrund des
Abbremsens des Fahrzeugs, dass es sich
nicht um einen plöt zlichen Bremsvorgang handelt
■Wenn eine Meldung zum Allradsystem
auf der Multi-Inform ationsanzeige ange-
zeigt wird
Führen Sie die folgenden Aktionen aus.
●“AWD-System überhitzt Umschaltung auf
2WD-Modus” AWD-System ist überhitzt. Halten Sie das Fahrzeug bei laufendem
Hybridsystem an einer sicheren Stelle am
Straßenrand an. Verschwindet die Mel- dung nach einer kurzen Zeit, liegt kein Pro-
blem vor. Wird die Meldung weiterhin
angezeigt, lassen Sie das Fahrzeug umge- hend von Ihrem Toyota-Händler überprü-
fen.
●“AWD-System überhitzt 2WD-Modus akti-
viert” Das AWD-System wurde aufgrund
von Überhitzung vorübergehend freigege- ben und auf Frontantrieb umgestellt. Hal-
ten Sie das Fahrzeug bei laufendem
Hybridsystem an einer sicheren Stelle am
Straßenrand an. Verschwindet die Mel- dung nach einer kurzen Zeit, wird das
AWD-System automatisch wiederherge-
stellt. Wird die Meldung weiterhin ange- zeigt, lassen Sie das Fahrzeug umgehend
von Ihrem Toyota-Händler überprüfen.
●“Fehlfunktion des AWD-Systems.
2WD-Modus aktiviert. Bitte Händler kon-
taktieren.” Es ist eine Funktionsstörung im Allradsystem vorhanden. Lassen Sie das
Fahrzeug umgehend von Ihrem
Toyota-Händler überprüfen.*: Wenn Sie das Fahrzeug anhalten, schalten
Sie das Hybridsystem erst aus, wenn die
angezeigte Meldung verschwunden ist.
■Betriebsbedingungen der Zusatz-
bremse
Das System arbeitet, wenn der SRS-Air- bag-Sensor eine Kollision erfasst, während
sich das Fahrzeug bewegt.
Das System funktioniert jedoch nicht, wenn die Bauteile beschädigt sind.
■Automatisches Deaktivieren der Zusatz-
bremse
Das System wird in den folgenden Situatio-
nen automatisch abgebrochen.
●Die Fahrzeuggeschwindigk eit fällt unter ca.
0 km/h
●Während des Betriebs ist eine gewisse
Zeit verstrichen
●Das Gaspedal wird kräftig durchgetreten

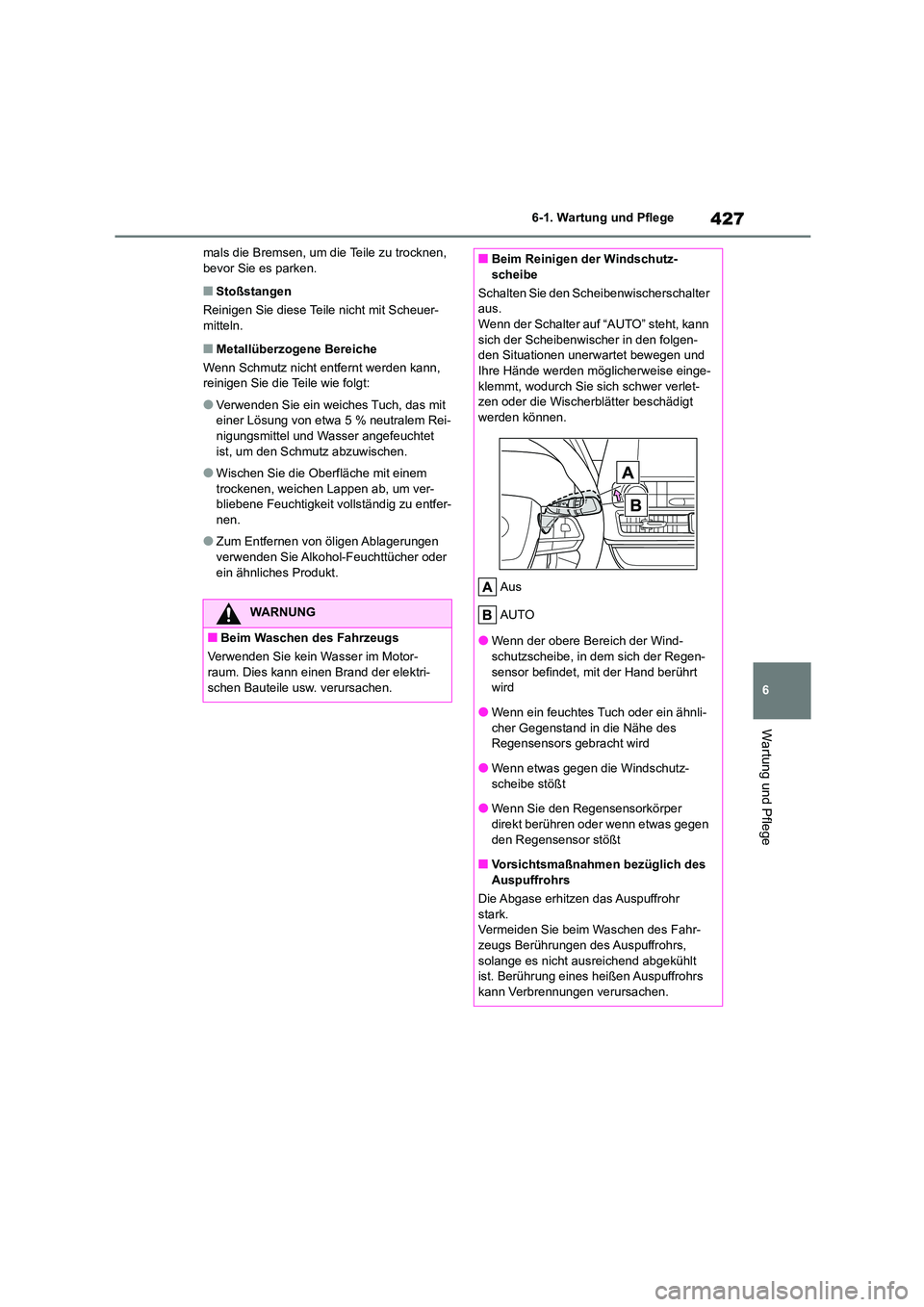

427
6
6-1. Wartung und Pflege
Wartung und Pflege
mals die Bremsen, um die Teile zu trocknen, bevor Sie es parken.
■Stoßstangen
Reinigen Sie diese Te ile nicht mit Scheuer-
mitteln.
■Metallüberzogene Bereiche
Wenn Schmutz nicht entfernt werden kann,
reinigen Sie die Teile wie folgt:
●Verwenden Sie ein weiches Tuch, das mit
einer Lösung von etwa 5 % neutralem Rei-
nigungsmittel und Wasser angefeuchtet ist, um den Schmutz abzuwischen.
●Wischen Sie die Oberfläche mit einem trockenen, weichen Lappen ab, um ver-
bliebene Feuchtigkeit vollständig zu entfer-
nen.
●Zum Entfernen von öligen Ablagerungen
verwenden Sie Alkohol-Feuchttücher oder ein ähnliches Produkt.
WARNUNG
■Beim Waschen des Fahrzeugs
Verwenden Sie kein Wasser im Motor-
raum. Dies kann einen Brand der elektri- schen Bauteile usw. verursachen.
■Beim Reinigen der Windschutz-
scheibe
Schalten Sie den Schei benwischerschalter
aus. Wenn der Schalter auf “AUTO” steht, kann
sich der Scheibenwischer in den folgen-
den Situationen unerwartet bewegen und Ihre Hände werden möglicherweise einge-
klemmt, wodurch Sie sich schwer verlet-
zen oder die Wischerblätter beschädigt werden können.
Aus
AUTO
●Wenn der obere Bereich der Wind-
schutzscheibe, in dem sich der Regen-
sensor befindet, mit der Hand berührt wird
●Wenn ein feuchtes Tuch oder ein ähnli-
cher Gegenstand in die Nähe des Regensensors gebracht wird
●Wenn etwas gegen die Windschutz-
scheibe stößt
●Wenn Sie den Regensensorkörper
direkt berühren oder wenn etwas gegen
den Regensensor stößt
■Vorsichtsmaßnahmen bezüglich des
Auspuffrohrs
Die Abgase erhitzen das Auspuffrohr
stark. Vermeiden Sie beim Waschen des Fahr-
zeugs Berührungen des Auspuffrohrs,
solange es nicht ausreichend abgekühlt ist. Berührung eines heißen Auspuffrohrs
kann Verbrennungen verursachen.

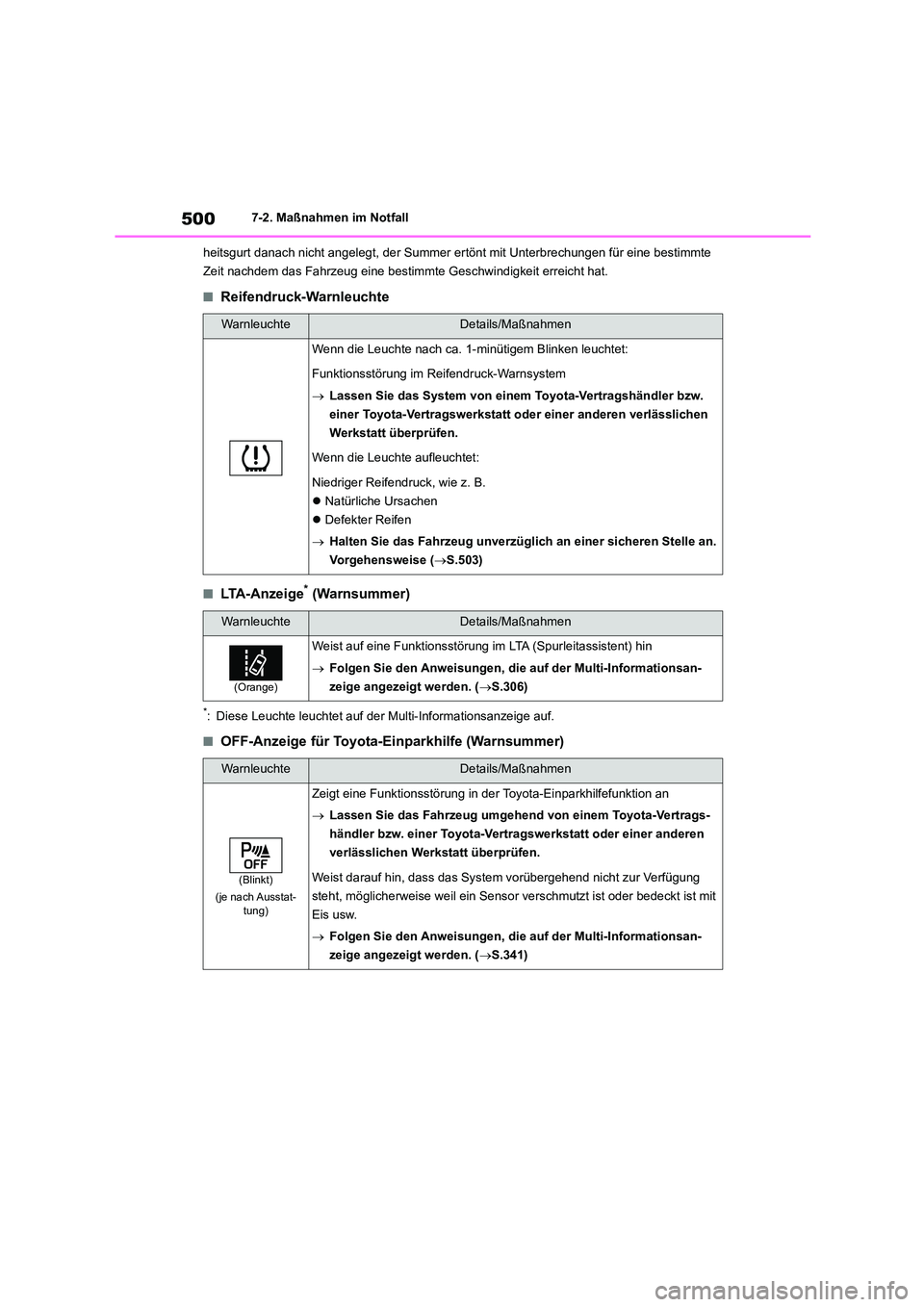

5007-2. Maßnahmen im Notfall
heitsgurt danach nicht angelegt, der Summer ertönt mit Unterbrechungen für eine bestimmte
Zeit nachdem das Fahrzeug eine bes timmte Geschwindigkeit erreicht hat.
■Reifendruck-Warnleuchte
■LTA-Anzeige* (Warnsummer)
*: Diese Leuchte leuchtet auf der Multi-Informationsanzeige auf.
■OFF-Anzeige für Toyota-Einparkhilfe (Warnsummer)
WarnleuchteDetails/Maßnahmen
Wenn die Leuchte nach ca. 1-minütigem Blinken leuchtet:
Funktionsstörung im Reifendruck-Warnsystem
 Lassen Sie das System von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen verlässlichen
Werkstatt überprüfen.
Wenn die Leuchte aufleuchtet:
Niedriger Reifendruck, wie z. B.
 Natürliche Ursachen
 Defekter Reifen
 Halten Sie das Fahrzeug unverzüglich an einer sicheren Stelle an.
Vorgehensweise ( S.503)
WarnleuchteDetails/Maßnahmen
(Orange)
Weist auf eine Funktionsstörung im LTA (Spurleitassistent) hin
 Folgen Sie den Anweisungen, die auf der Multi-Informationsan-
zeige angezeigt werden. ( S.306)
WarnleuchteDetails/Maßnahmen
(Blinkt)
(je nach Ausstat- tung)
Zeigt eine Funktionsstörung in der Toyota-Einparkhilfefunktion an
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
Weist darauf hin, dass das System vorübergehend nicht zur Verfügung
steht, möglicherweise weil ein Sensor verschmutzt ist oder bedeckt ist mit
Eis usw.
 Folgen Sie den Anweisungen, die auf der Multi-Informationsan-
zeige angezeigt werden. ( S.341)

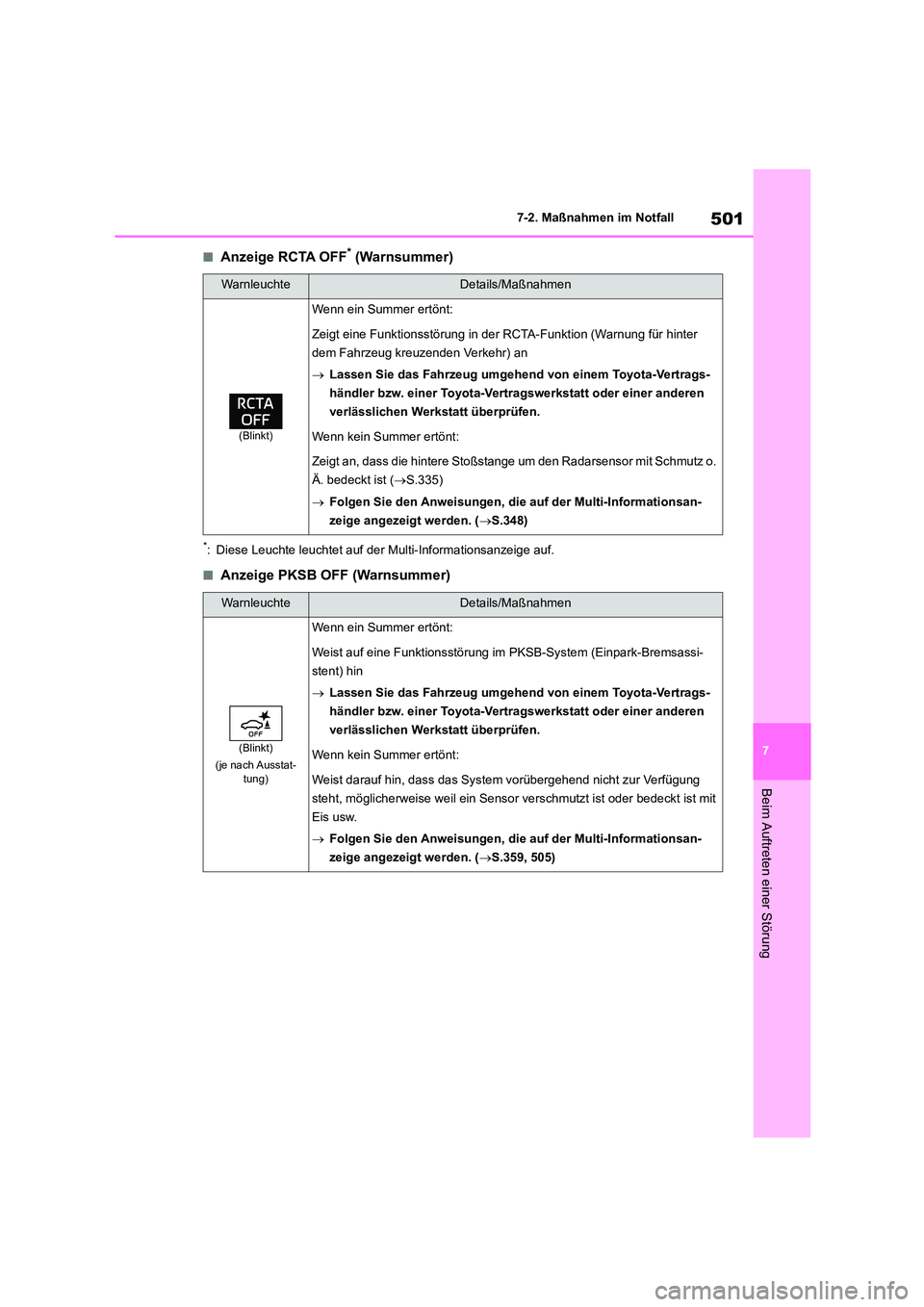

501
7
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
■Anzeige RCTA OFF* (Warnsummer)
*: Diese Leuchte leuchtet auf der Multi-Informationsanzeige auf.
■Anzeige PKSB OFF (Warnsummer)
WarnleuchteDetails/Maßnahmen
(Blinkt)
Wenn ein Summer ertönt:
Zeigt eine Funktionsstörung in der RCTA-Funktion (Warnung für hinter
dem Fahrzeug kreuzenden Verkehr) an
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
Wenn kein Summer ertönt:
Zeigt an, dass die hintere Stoßstange um den Radarsensor mit Schmutz o.
Ä. bedeckt ist ( S.335)
 Folgen Sie den Anweisungen, die auf der Multi-Informationsan-
zeige angezeigt werden. ( S.348)
WarnleuchteDetails/Maßnahmen
(Blinkt)
(je nach Ausstat- tung)
Wenn ein Summer ertönt:
Weist auf eine Funktionsstörung im PKSB-System (Einpark-Bremsassi-
stent) hin
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
Wenn kein Summer ertönt:
Weist darauf hin, dass das System vorübergehend nicht zur Verfügung
steht, möglicherweise weil ein Sensor verschmutzt ist oder bedeckt ist mit
Eis usw.
 Folgen Sie den Anweisungen, die auf der Multi-Informationsan-
zeige angezeigt werden. ( S.359, 505)

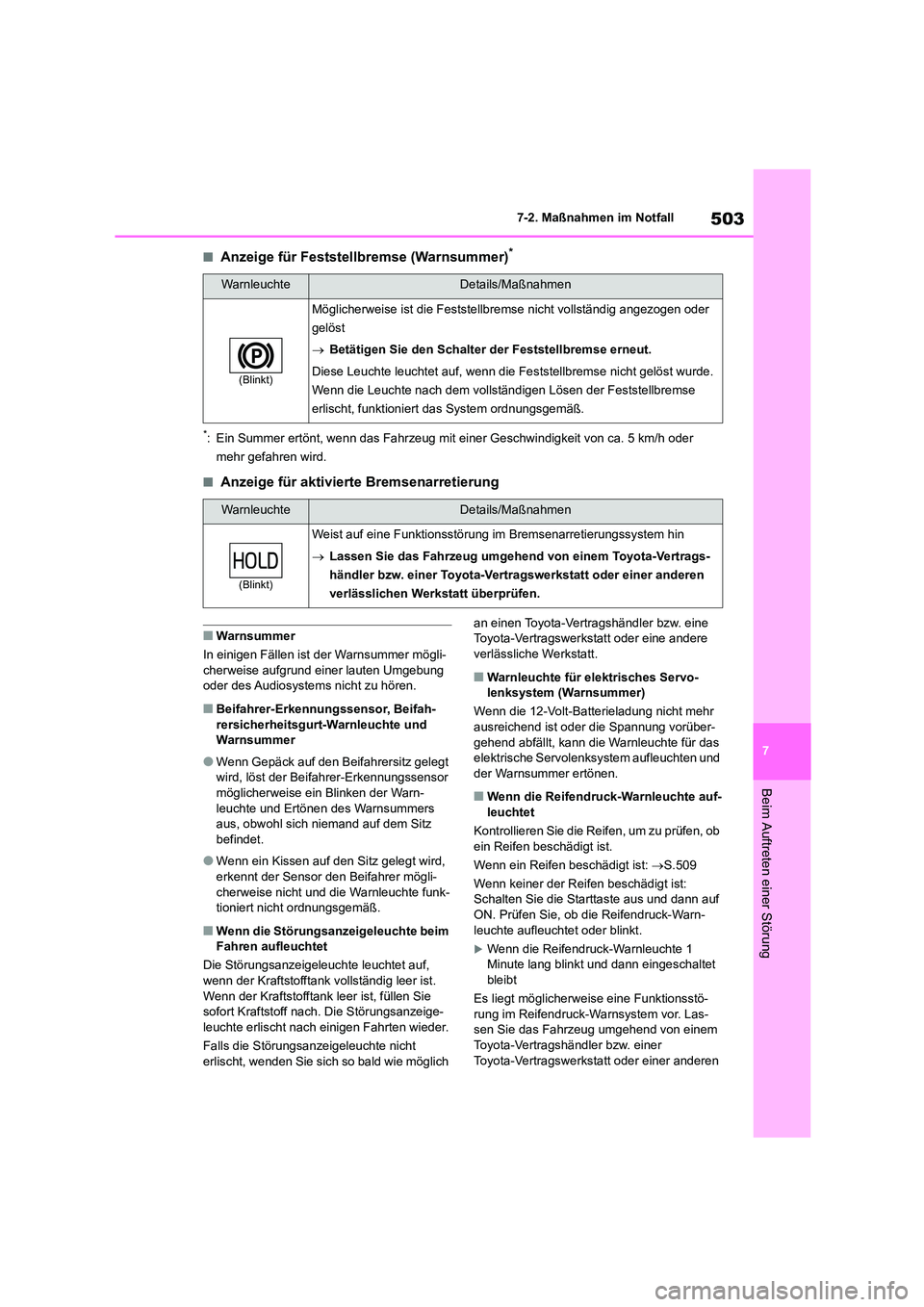

503
7
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
■Anzeige für Feststellbremse (Warnsummer)*
*: Ein Summer ertönt, wenn das Fahrzeug mit einer Geschwindigkeit von ca. 5 km/h oder
mehr gefahren wird.
■Anzeige für aktivierte Bremsenarretierung
■Warnsummer
In einigen Fällen ist der Warnsummer mögli-
cherweise aufgrund einer lauten Umgebung oder des Audiosystems nicht zu hören.
■Beifahrer-Erkennungssensor, Beifah-
rersicherheitsgurt-Warnleuchte und
Warnsummer
●Wenn Gepäck auf den Beifahrersitz gelegt
wird, löst der Beifahrer-Erkennungssensor möglicherweise ein Blinken der Warn-
leuchte und Ertönen des Warnsummers
aus, obwohl sich niemand auf dem Sitz befindet.
●Wenn ein Kissen auf den Sitz gelegt wird, erkennt der Sensor den Beifahrer mögli-
cherweise nicht und di e Warnleuchte funk-
tioniert nicht ordnungsgemäß.
■Wenn die Störungsanzeigeleuchte beim Fahren aufleuchtet
Die Störungsanzeigeleuchte leuchtet auf,
wenn der Kraftstofftank vollständig leer ist.
Wenn der Kraftstofftank leer ist, füllen Sie sofort Kraftstoff nach. Die Störungsanzeige-
leuchte erlischt nach einigen Fahrten wieder.
Falls die Störungsanz eigeleuchte nicht
erlischt, wenden Sie sich so bald wie möglich
an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere
verlässliche Werkstatt.
■Warnleuchte für elektrisches Servo- lenksystem (Warnsummer)
Wenn die 12-Volt-Batterieladung nicht mehr
ausreichend ist oder die Spannung vorüber-
gehend abfällt, kann die Warnleuchte für das elektrische Servolenksy stem aufleuchten und
der Warnsummer ertönen.
■Wenn die Reifendruck-Warnleuchte auf-
leuchtet
Kontrollieren Sie die Reifen, um zu prüfen, ob ein Reifen beschädigt ist.
Wenn ein Reifen beschädigt ist: S.509
Wenn keiner der Reifen beschädigt ist:
Schalten Sie die Starttaste aus und dann auf
ON. Prüfen Sie, ob die Reifendruck-Warn- leuchte aufleuchtet oder blinkt.
Wenn die Reifendruck-Warnleuchte 1
Minute lang blinkt und dann eingeschaltet
bleibt
Es liegt möglicherweise eine Funktionsstö- rung im Reifendruck-Warnsystem vor. Las-
sen Sie das Fahrzeug umgehend von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
WarnleuchteDetails/Maßnahmen
(Blinkt)
Möglicherweise ist die Feststellb remse nicht vollständig angezogen oder
gelöst
 Betätigen Sie den Schalter der Feststellbremse erneut.
Diese Leuchte leuchtet auf, wenn die Feststellbremse nicht gelöst wurde.
Wenn die Leuchte nach dem vollständigen Lösen der Feststellbremse
erlischt, funktioniert das System ordnungsgemäß.
WarnleuchteDetails/Maßnahmen
(Blinkt)
Weist auf eine Funktionsstörung im Bremsenarretierungssystem hin
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.

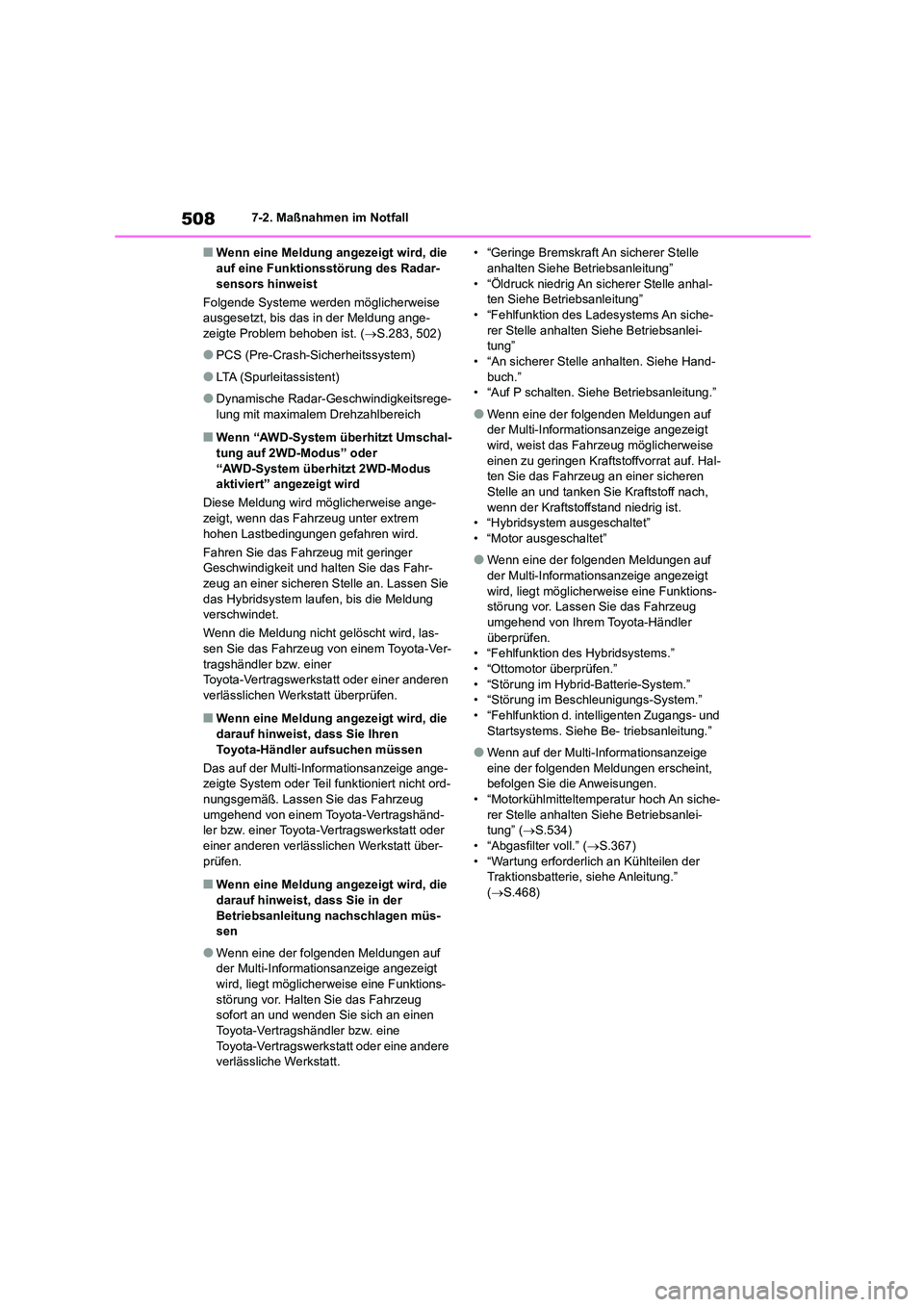

5087-2. Maßnahmen im Notfall
■Wenn eine Meldung angezeigt wird, die auf eine Funktionsstörung des Radar-
sensors hinweist
Folgende Systeme werden möglicherweise
ausgesetzt, bis das in der Meldung ange- zeigte Problem behoben ist. ( S.283, 502)
●PCS (Pre-Crash-Sicherheitssystem)
●LTA (Spurleitassistent)
●Dynamische Radar-Geschwindigkeitsrege-
lung mit maximalem Drehzahlbereich
■Wenn “AWD-System überhitzt Umschal-
tung auf 2WD-Modus” oder
“AWD-System überhitzt 2WD-Modus aktiviert” angezeigt wird
Diese Meldung wird möglicherweise ange-
zeigt, wenn das Fahrzeug unter extrem
hohen Lastbedingungen gefahren wird.
Fahren Sie das Fahrzeug mit geringer Geschwindigkeit und halten Sie das Fahr-
zeug an einer sicheren Stelle an. Lassen Sie
das Hybridsystem laufen, bis die Meldung verschwindet.
Wenn die Meldung nicht gelöscht wird, las-
sen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
■Wenn eine Meldung angezeigt wird, die
darauf hinweist, dass Sie Ihren Toyota-Händler aufsuchen müssen
Das auf der Multi-Informationsanzeige ange-
zeigte System oder Teil funktioniert nicht ord-
nungsgemäß. Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werkstatt über- prüfen.
■Wenn eine Meldung angezeigt wird, die
darauf hinweist, dass Sie in der
Betriebsanleitung nachschlagen müs- sen
●Wenn eine der folgenden Meldungen auf der Multi-Informationsanzeige angezeigt
wird, liegt möglicher weise eine Funktions-
störung vor. Halten Sie das Fahrzeug sofort an und wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
• “Geringe Bremskraft An sicherer Stelle anhalten Siehe Betriebsanleitung”
• “Öldruck niedrig An sicherer Stelle anhal-
ten Siehe Betriebsanleitung” • “Fehlfunktion des Ladesystems An siche-
rer Stelle anhalten Siehe Betriebsanlei-
tung” • “An sicherer Stelle anhalten. Siehe Hand-
buch.”
• “Auf P schalten. Siehe Betriebsanleitung.”
●Wenn eine der folgenden Meldungen auf
der Multi-Informationsanzeige angezeigt
wird, weist das Fahrzeug möglicherweise einen zu geringen Kraftstoffvorrat auf. Hal-
ten Sie das Fahrzeug an einer sicheren
Stelle an und tanken Sie Kraftstoff nach, wenn der Kraftstoffstand niedrig ist.
• “Hybridsystem ausgeschaltet”
• “Motor ausgeschaltet”
●Wenn eine der folgenden Meldungen auf
der Multi-Informationsanzeige angezeigt wird, liegt möglicher weise eine Funktions-
störung vor. Lassen Sie das Fahrzeug
umgehend von Ihrem Toyota-Händler überprüfen.
• “Fehlfunktion des Hybridsystems.”
• “Ottomotor überprüfen.” • “Störung im Hybrid-Batterie-System.”
• “Störung im Beschleunigungs-System.”
• “Fehlfunktion d. intelligenten Zugangs- und Startsystems. Siehe Be- triebsanleitung.”
●Wenn auf der Multi-Informationsanzeige eine der folgenden Meldungen erscheint,
befolgen Sie die Anweisungen.
• “Motorkühlmitteltemperatur hoch An siche- rer Stelle anhalten Siehe Betriebsanlei-
tung” ( S.534)
• “Abgasfilter voll.” ( S.367) • “Wartung erforderlich an Kühlteilen der
Traktionsbatterie, siehe Anleitung.”
( S.468)

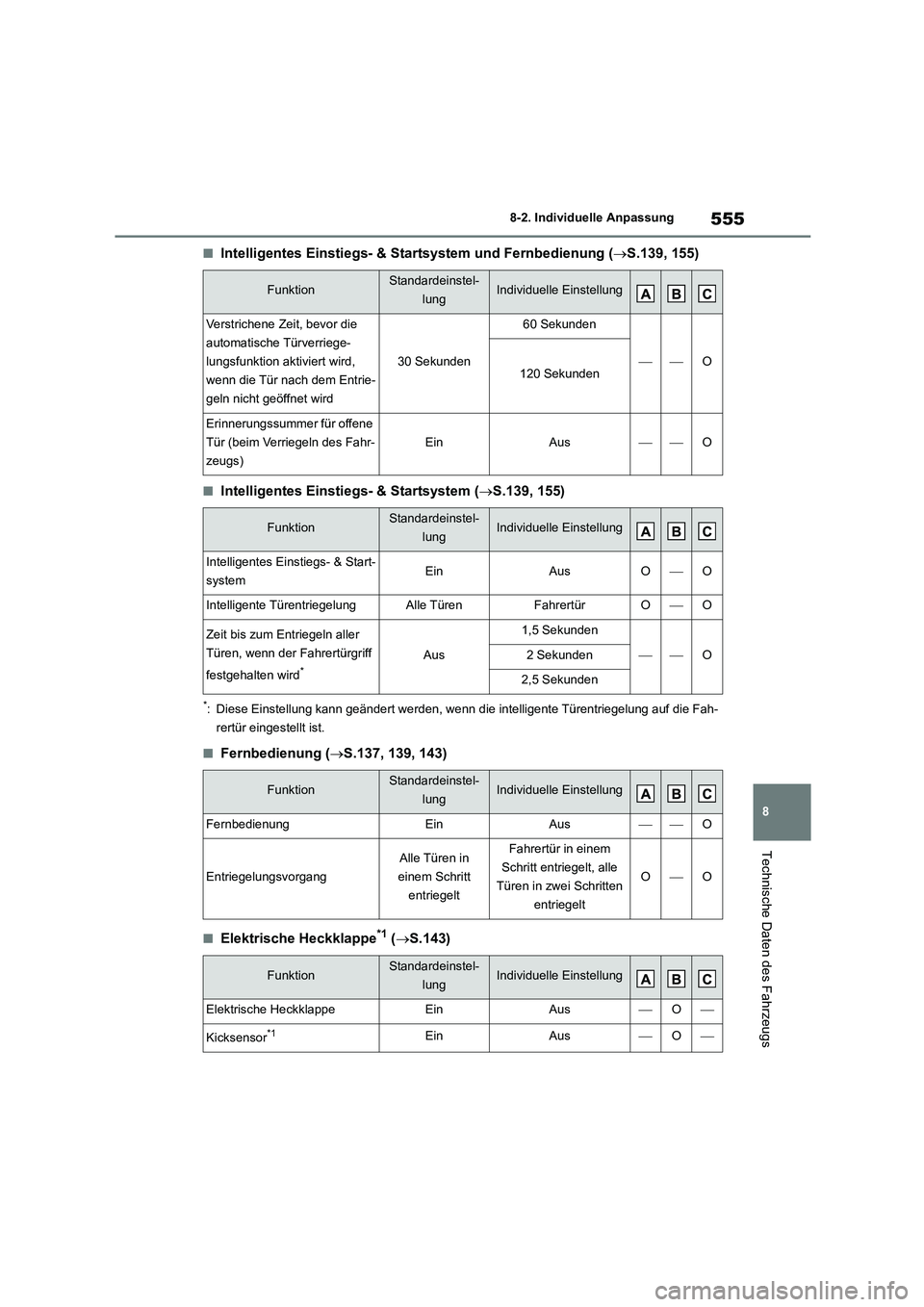

555
8
8-2. Individuelle Anpassung
Technische Daten des Fahrzeugs
■Intelligentes Einstiegs- & Startsystem und Fernbedienung ( S.139, 155)
■Intelligentes Einstiegs- & Startsystem (S.139, 155)
*: Diese Einstellung kann geändert werden, wenn die intelligente Türentriegelung auf die Fah-
rertür eingestellt ist.
■Fernbedienung ( S.137, 139, 143)
■Elektrische Heckklappe*1 (S.143)
FunktionStandardeinstel-
lungIndividuelle Einstellung
Verstrichene Zeit, bevor die
automatische Türverriege-
lungsfunktion aktiviert wird,
wenn die Tür nach dem Entrie-
geln nicht geöffnet wird
30 Sekunden
60 Sekunden
O120 Sekunden
Erinnerungssummer für offene
Tür (beim Verriegeln des Fahr-
zeugs)
EinAusO
FunktionStandardeinstel-
lungIndividuelle Einstellung
Intelligentes Einstiegs- & Start-
systemEinAusOO
Intelligente TürentriegelungAlle TürenFahrertürOO
Zeit bis zum Entriegeln aller
Türen, wenn der Fahrertürgriff
festgehalten wird*Aus
1,5 Sekunden
O2 Sekunden
2,5 Sekunden
FunktionStandardeinstel-
lungIndividuelle Einstellung
FernbedienungEinAusO
Entriegelungsvorgang
Alle Türen in
einem Schritt
entriegelt
Fahrertür in einem
Schritt entriegelt, alle
Türen in zwei Schritten
entriegelt
OO
FunktionStandardeinstel-
lungIndividuelle Einstellung
Elektrische HeckklappeEinAusO
Kicksensor*1EinAusO

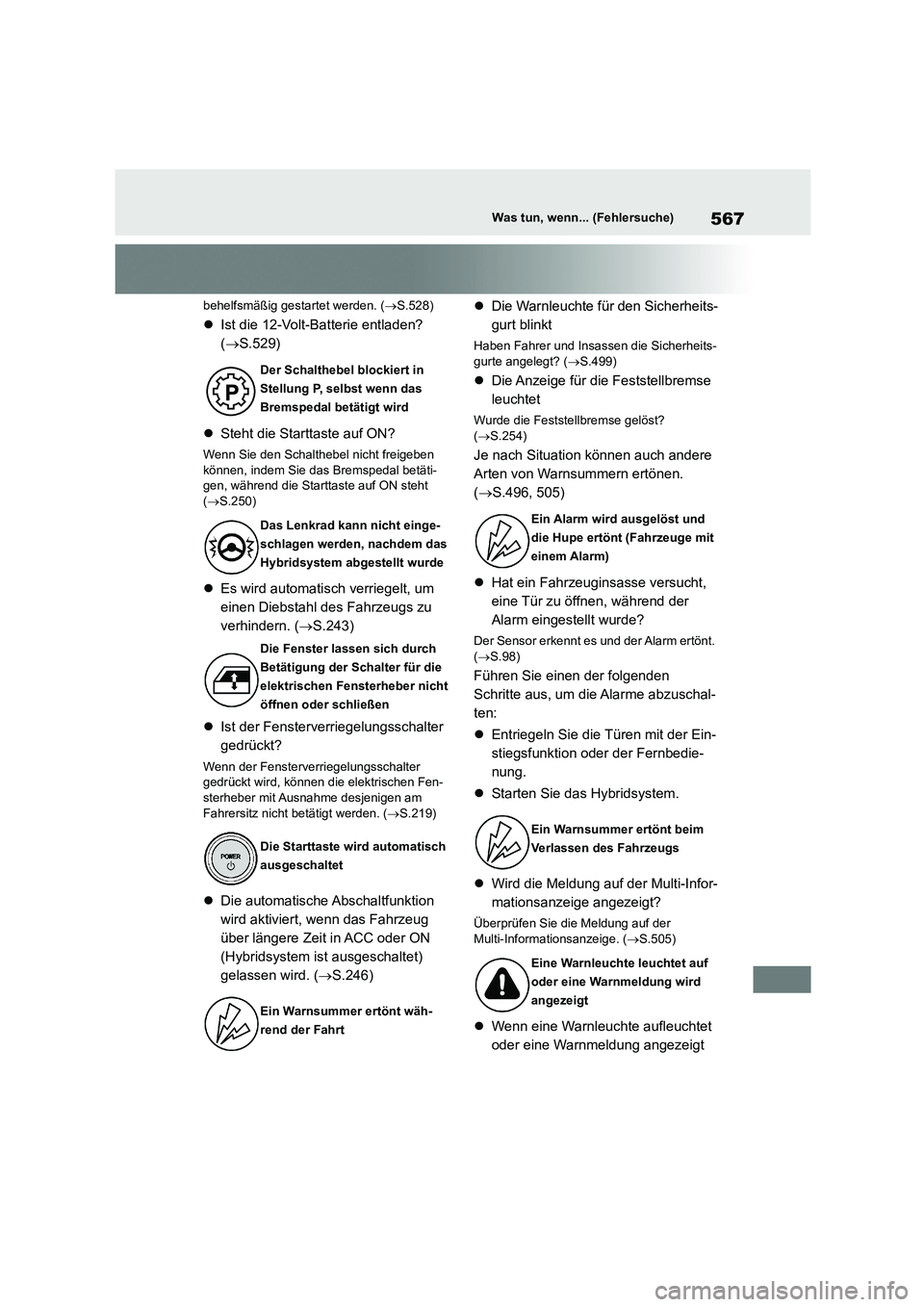

567Was tun, wenn... (Fehlersuche)
behelfsmäßig gestartet werden. (S.528)
Ist die 12-Volt-Batterie entladen?
( S.529)
 Steht die Starttaste auf ON?
Wenn Sie den Schalthebel nicht freigeben können, indem Sie das Bremspedal betäti-
gen, während die Starttaste auf ON steht
( S.250)
Es wird automatisch verriegelt, um
einen Diebstahl des Fahrzeugs zu
verhindern. ( S.243)
 Ist der Fensterverriegelungsschalter
gedrückt?
Wenn der Fensterverriegelungsschalter
gedrückt wird, können die elektrischen Fen- sterheber mit Ausnahme desjenigen am
Fahrersitz nicht betätigt werden. ( S.219)
Die automatische Abschaltfunktion
wird aktiviert, wenn das Fahrzeug
über längere Zeit in ACC oder ON
(Hybridsystem ist ausgeschaltet)
gelassen wird. ( S.246)
 Die Warnleuchte für den Sicherheits-
gurt blinkt
Haben Fahrer und Insassen die Sicherheits-
gurte angelegt? ( S.499)
Die Anzeige für die Feststellbremse
leuchtet
Wurde die Feststellbremse gelöst?
( S.254)
Je nach Situation können auch andere
Arten von Warnsummern ertönen.
( S.496, 505)
 Hat ein Fahrzeuginsasse versucht,
eine Tür zu öffnen, während der
Alarm eingestellt wurde?
Der Sensor erkennt es und der Alarm ertönt.
( S.98)
Führen Sie einen der folgenden
Schritte aus, um die Alarme abzuschal-
ten:
 Entriegeln Sie die Türen mit der Ein-
stiegsfunktion oder der Fernbedie-
nung.
 Starten Sie das Hybridsystem.
 Wird die Meldung auf der Multi-Infor-
mationsanzeige angezeigt?
Überprüfen Sie die Meldung auf der
Multi-Informationsanzeige. ( S.505)
Wenn eine Warnleuchte aufleuchtet
oder eine Warnmeldung angezeigt
Der Schalthebel blockiert in
Stellung P, selbst wenn das
Bremspedal betätigt wird
Das Lenkrad kann nicht einge-
schlagen werden, nachdem das
Hybridsystem abgestellt wurde
Die Fenster lassen sich durch
Betätigung der Schalter für die
elektrischen Fensterheber nicht
öffnen oder schließen
Die Starttaste wird automatisch
ausgeschaltet
Ein Warnsummer ertönt wäh-
rend der Fahrt
Ein Alarm wird ausgelöst und
die Hupe ertönt (Fahrzeuge mit
einem Alarm)
Ein Warnsummer ertönt beim
Verlassen des Fahrzeugs
Eine Warnleuchte leuchtet auf
oder eine Warnmeldung wird
angezeigt
