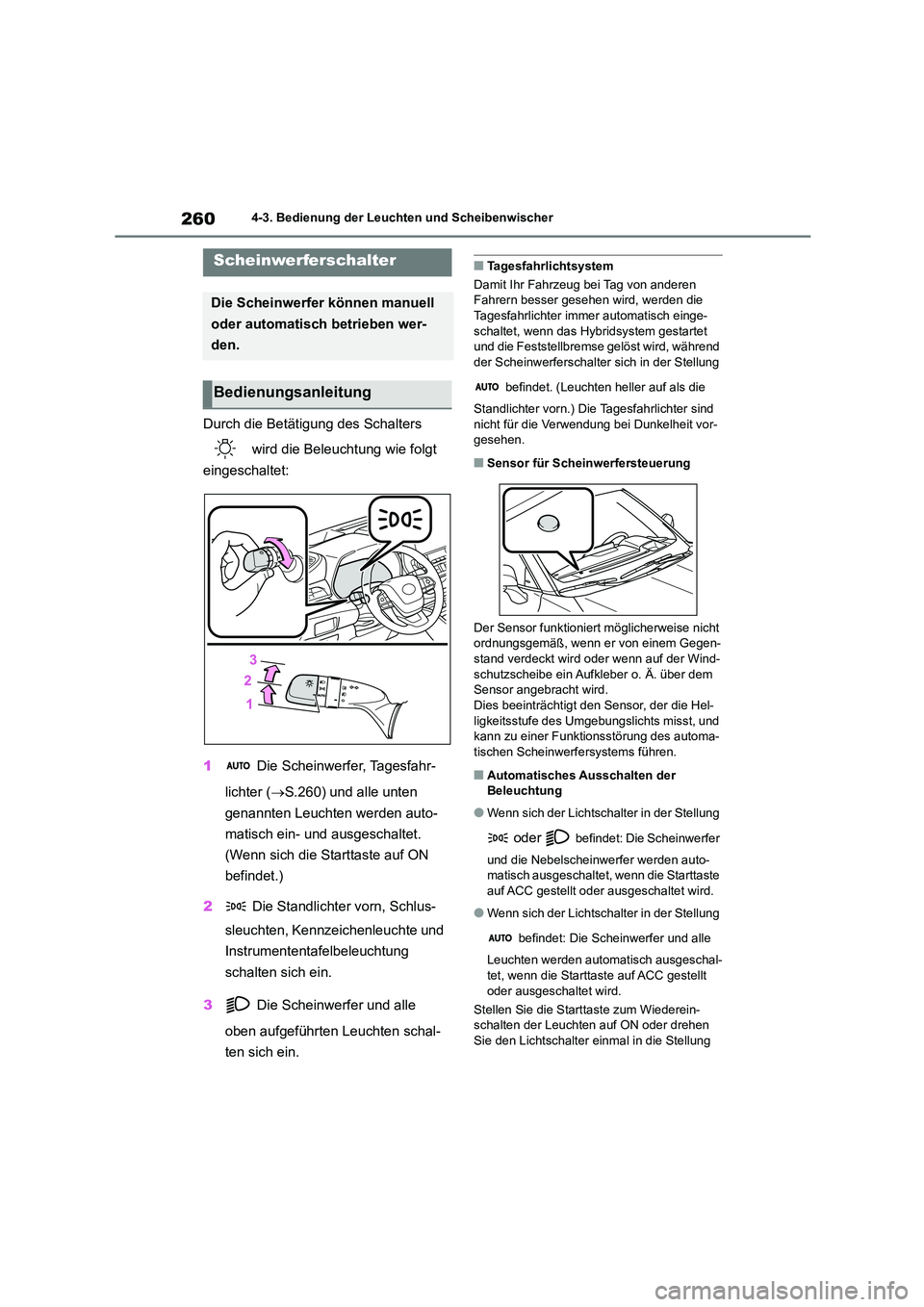

2604-3. Bedienung der Leuchten und Scheibenwischer
4-3.Bedienung der Leuchten und Scheibenwischer
Durch die Betätigung des Schalters
wird die Beleuchtung wie folgt
eingeschaltet:
1 Die Scheinwerfer, Tagesfahr-
lichter ( S.260) und alle unten
genannten Leuchten werden auto-
matisch ein- und ausgeschaltet.
(Wenn sich die Starttaste auf ON
befindet.)
2 Die Standlichter vorn, Schlus-
sleuchten, Kennzeichenleuchte und
Instrumententafelbeleuchtung
schalten sich ein.
3 Die Scheinwerfer und alle
oben aufgeführten Leuchten schal-
ten sich ein.
■Tagesfahrlichtsystem
Damit Ihr Fahrzeug bei Tag von anderen Fahrern besser gesehen wird, werden die
Tagesfahrlichter immer automatisch einge-
schaltet, wenn das Hybridsystem gestartet und die Feststellbremse gelöst wird, während
der Scheinwerferschalter sich in der Stellung
befindet. (Leuchten heller auf als die
Standlichter vorn.) Die Tagesfahrlichter sind
nicht für die Verwendung bei Dunkelheit vor- gesehen.
■Sensor für Scheinwerfersteuerung
Der Sensor funktioniert möglicherweise nicht ordnungsgemäß, wenn er von einem Gegen-
stand verdeckt wird oder wenn auf der Wind-
schutzscheibe ein Aufkleber o. Ä. über dem Sensor angebracht wird.
Dies beeinträchtigt den Sensor, der die Hel-
ligkeitsstufe des Umgebungslichts misst, und kann zu einer Funktionsstörung des automa-
tischen Scheinwerfe rsystems führen.
■Automatisches Ausschalten der
Beleuchtung
●Wenn sich der Lichtschalter in der Stellung
oder befindet: Die Scheinwerfer
und die Nebelscheinwerfer werden auto-
matisch ausgeschaltet, wenn die Starttaste
auf ACC gestellt oder ausgeschaltet wird.
●Wenn sich der Lichtschalter in der Stellung
befindet: Die Scheinwerfer und alle
Leuchten werden automatisch ausgeschal-
tet, wenn die Starttaste auf ACC gestellt
oder ausgeschaltet wird.
Stellen Sie die Starttaste zum Wiederein- schalten der Leuchten auf ON oder drehen
Sie den Lichtschalter einm al in die Stellung
Scheinwerferschalter
Die Scheinwerfer können manuell
oder automatisch betrieben wer-
den.
Bedienungsanleitung

263
4

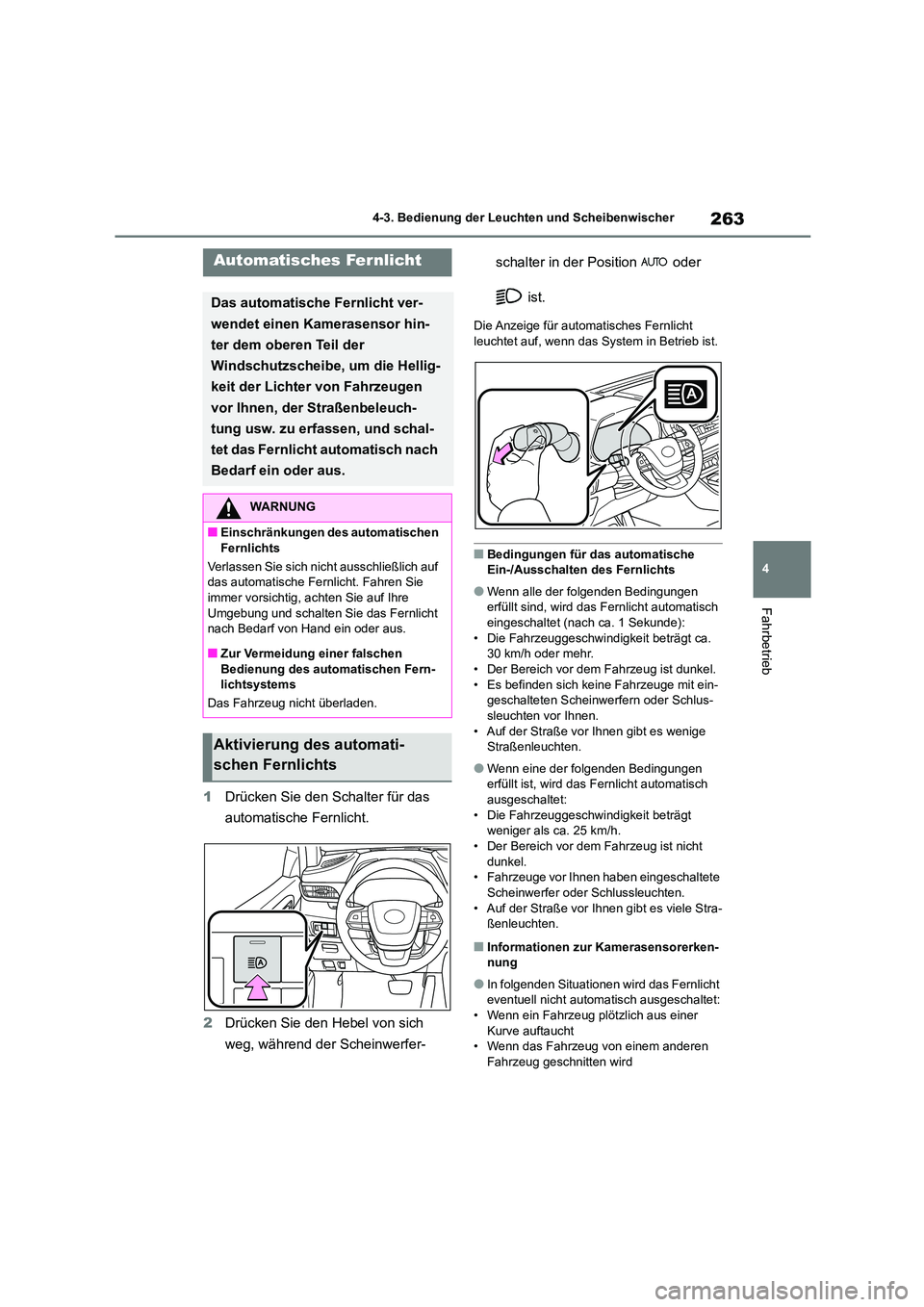

4-3. Bedienung der Leuchten und Scheibenwischer
Fahrbetrieb
1 Drücken Sie den Schalter für das
automatische Fernlicht.
2 Drücken Sie den Hebel von sich
weg, während der Scheinwerfer-
schalter in der Position oder
ist.
Die Anzeige für automatisches Fernlicht
leuchtet auf, wenn das System in Betrieb ist.
■Bedingungen für das automatische
Ein-/Ausschalten des Fernlichts
●Wenn alle der folgenden Bedingungen
erfüllt sind, wird das Fernlicht automatisch eingeschaltet (nach ca. 1 Sekunde):
• Die Fahrzeuggeschwindigkeit beträgt ca.
30 km/h oder mehr. • Der Bereich vor dem Fahrzeug ist dunkel.
• Es befinden sich keine Fahrzeuge mit ein-
geschalteten Scheinwerfern oder Schlus- sleuchten vor Ihnen.
• Auf der Straße vor Ihnen gibt es wenige
Straßenleuchten.
●Wenn eine der folgenden Bedingungen
erfüllt ist, wird das Fernlicht automatisch ausgeschaltet:
• Die Fahrzeuggeschwindigkeit beträgt
weniger als ca. 25 km/h. • Der Bereich vor dem Fahrzeug ist nicht
dunkel.
• Fahrzeuge vor Ihnen haben eingeschaltete Scheinwerfer oder Schlussleuchten.
• Auf der Straße vor Ihnen gibt es viele Stra-
ßenleuchten.
■Informationen zur Kamerasensorerken- nung
●In folgenden Situationen wird das Fernlicht eventuell nicht automat isch ausgeschaltet:
• Wenn ein Fahrzeug plötzlich aus einer
Kurve auftaucht • Wenn das Fahrzeug von einem anderen
Fahrzeug geschnitten wird
Automatisches Fernlicht
Das automatische Fernlicht ver-
wendet einen Kamerasensor hin-
ter dem oberen Teil der
Windschutzscheibe, um die Hellig-
keit der Lichter von Fahrzeugen
vor Ihnen, der Straßenbeleuch-
tung usw. zu erfassen, und schal-
tet das Fernlicht automatisch nach
Bedarf ein oder aus.
WARNUNG
■Einschränkungen des automatischen Fernlichts
Verlassen Sie sich nicht ausschließlich auf
das automatische Fernlicht. Fahren Sie
immer vorsichtig, achten Sie auf Ihre Umgebung und schalten Sie das Fernlicht
nach Bedarf von Hand ein oder aus.
■Zur Vermeidung einer falschen Bedienung des automatischen Fern-
lichtsystems
Das Fahrzeug nicht überladen.
Aktivierung des automati-
schen Fernlichts

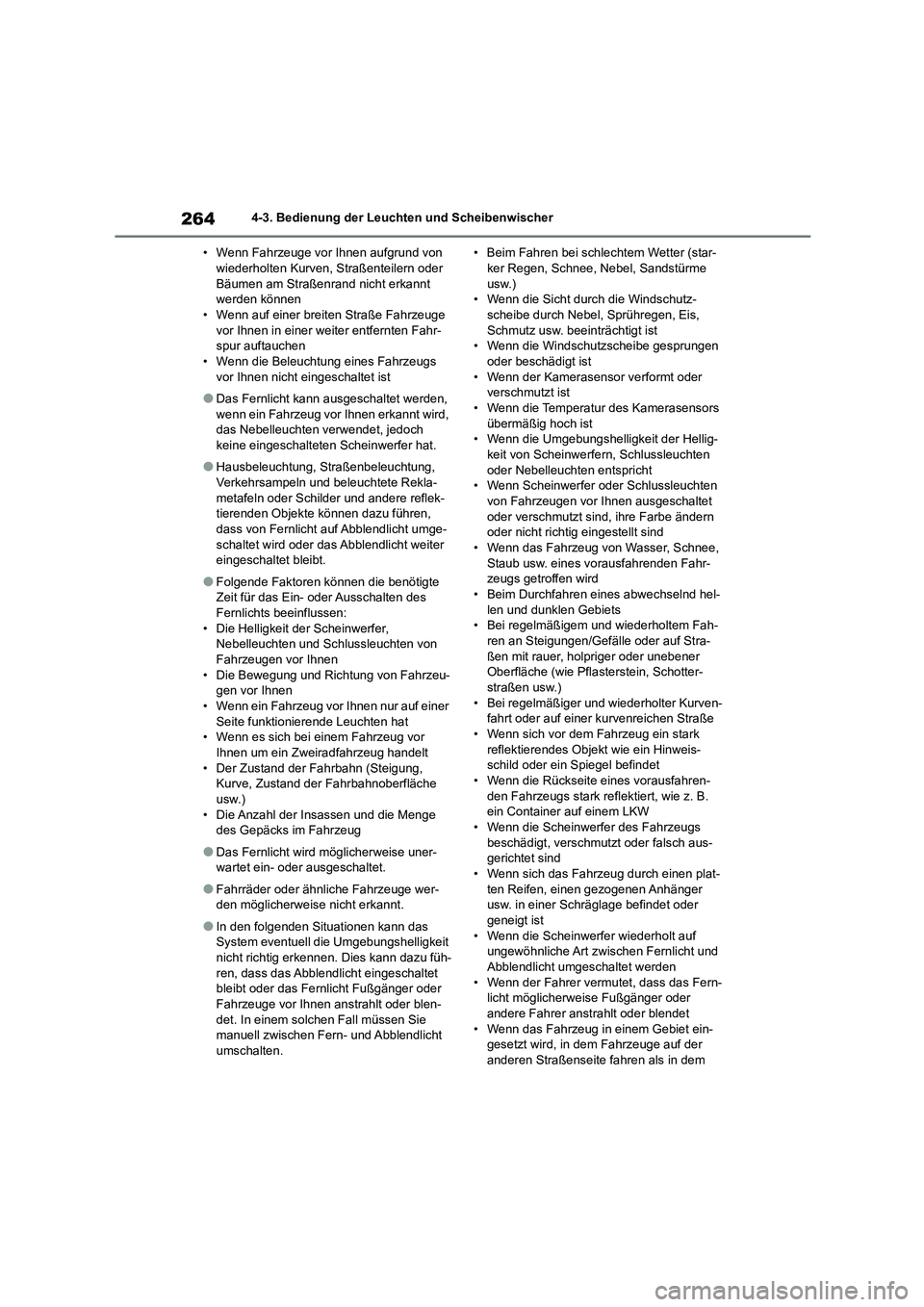

2644-3. Bedienung der Leuchten und Scheibenwischer
• Wenn Fahrzeuge vor Ihnen aufgrund von wiederholten Kurven, Straßenteilern oder
Bäumen am Straßenrand nicht erkannt
werden können • Wenn auf einer breiten Straße Fahrzeuge
vor Ihnen in einer weiter entfernten Fahr-
spur auftauchen • Wenn die Beleuchtung eines Fahrzeugs
vor Ihnen nicht eingeschaltet ist
●Das Fernlicht kann ausgeschaltet werden,
wenn ein Fahrzeug vor Ihnen erkannt wird,
das Nebelleuchten verwendet, jedoch
keine eingeschalteten Scheinwerfer hat.
●Hausbeleuchtung, Straßenbeleuchtung,
Verkehrsampeln und beleuchtete Rekla- metafeln oder Schilder und andere reflek-
tierenden Objekte können dazu führen,
dass von Fernlicht auf Abblendlicht umge- schaltet wird oder das Abblendlicht weiter
eingeschaltet bleibt.
●Folgende Faktoren können die benötigte
Zeit für das Ein- oder Ausschalten des
Fernlichts beeinflussen: • Die Helligkeit der Scheinwerfer,
Nebelleuchten und Schlussleuchten von
Fahrzeugen vor Ihnen • Die Bewegung und Richtung von Fahrzeu-
gen vor Ihnen
• Wenn ein Fahrzeug vor Ihnen nur auf einer Seite funktionierende Leuchten hat
• Wenn es sich bei einem Fahrzeug vor
Ihnen um ein Zweiradfahrzeug handelt • Der Zustand der Fahrbahn (Steigung,
Kurve, Zustand der Fahrbahnoberfläche
usw.) • Die Anzahl der Insassen und die Menge
des Gepäcks im Fahrzeug
●Das Fernlicht wird möglicherweise uner-
wartet ein- oder ausgeschaltet.
●Fahrräder oder ähnliche Fahrzeuge wer-
den möglicherweise nicht erkannt.
●In den folgenden Situationen kann das
System eventuell die Umgebungshelligkeit
nicht richtig erkennen. Dies kann dazu füh- ren, dass das Abblendl icht eingeschaltet
bleibt oder das Fernlicht Fußgänger oder
Fahrzeuge vor Ihnen anstrahlt oder blen- det. In einem solchen Fall müssen Sie
manuell zwischen Fern - und Abblendlicht
umschalten.
• Beim Fahren bei schlechtem Wetter (star- ker Regen, Schnee, Nebel, Sandstürme
usw.)
• Wenn die Sicht durch die Windschutz- scheibe durch Nebel, Sprühregen, Eis,
Schmutz usw. beeinträchtigt ist
• Wenn die Windschutzscheibe gesprungen oder beschädigt ist
• Wenn der Kamerasensor verformt oder
verschmutzt ist • Wenn die Temperatur des Kamerasensors
übermäßig hoch ist
• Wenn die Umgebungshelligkeit der Hellig-
keit von Scheinwerfe rn, Schlussleuchten oder Nebelleuchten entspricht
• Wenn Scheinwerfer oder Schlussleuchten
von Fahrzeugen vor Ihnen ausgeschaltet oder verschmutzt sind, ihre Farbe ändern
oder nicht richtig eingestellt sind
• Wenn das Fahrzeug von Wasser, Schnee, Staub usw. eines vorausfahrenden Fahr-
zeugs getroffen wird
• Beim Durchfahren eines abwechselnd hel- len und dunklen Gebiets
• Bei regelmäßigem und wiederholtem Fah-
ren an Steigungen/Gefälle oder auf Stra- ßen mit rauer, holpriger oder unebener
Oberfläche (wie Pflasterstein, Schotter-
straßen usw.) • Bei regelmäßiger und wiederholter Kurven-
fahrt oder auf einer kurvenreichen Straße
• Wenn sich vor dem Fahrzeug ein stark reflektierendes Objekt wie ein Hinweis-
schild oder ein Spiegel befindet
• Wenn die Rückseite eines vorausfahren- den Fahrzeugs stark reflektiert, wie z. B.
ein Container auf einem LKW
• Wenn die Scheinwerfer des Fahrzeugs beschädigt, verschmutzt oder falsch aus-
gerichtet sind
• Wenn sich das Fahrzeug durch einen plat- ten Reifen, einen gezogenen Anhänger
usw. in einer Schräglage befindet oder
geneigt ist • Wenn die Scheinwerfer wiederholt auf
ungewöhnliche Art zwischen Fernlicht und
Abblendlicht umgeschaltet werden • Wenn der Fahrer vermutet, dass das Fern-
licht möglicherweise Fußgänger oder
andere Fahrer anstrahlt oder blendet • Wenn das Fahrzeug in einem Gebiet ein-
gesetzt wird, in dem Fahrzeuge auf der
anderen Straßenseite fahren als in dem

267
4
4-3. Bedienung der Leuchten und Scheibenwischer

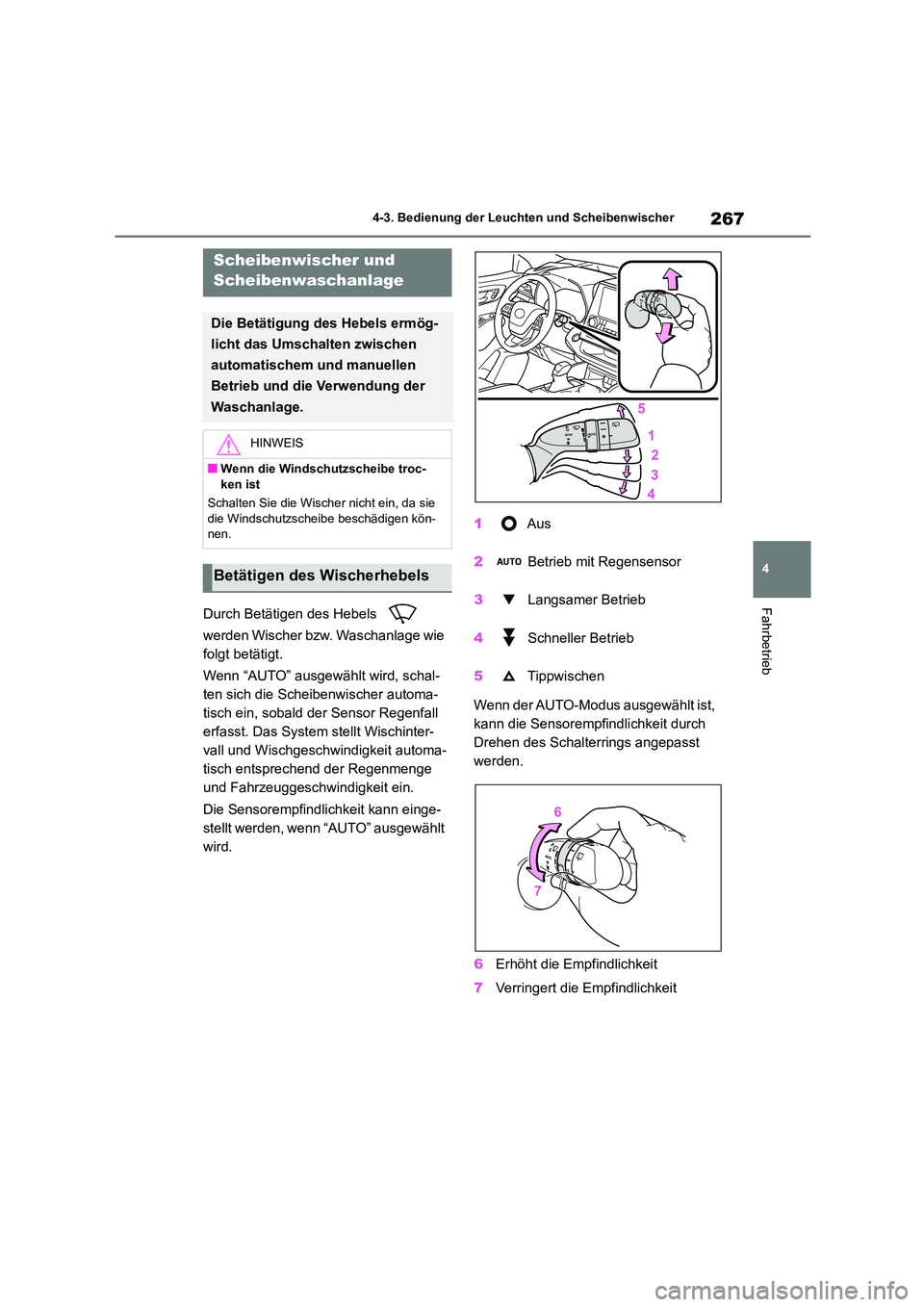

FahrbetriebDurch Betätigen des Hebels
werden Wischer bzw. Waschanlage wie
folgt betätigt.
Wenn “AUTO” ausgewählt wird, schal-
ten sich die Scheibenwischer automa-
tisch ein, sobald der Sensor Regenfall
erfasst. Das System stellt Wischinter-
vall und Wischgeschwindigkeit automa-
tisch entsprechend der Regenmenge
und Fahrzeuggeschwindigkeit ein.
Die Sensorempfindlichkeit kann einge-
stellt werden, wenn “AUTO” ausgewählt
wird.
1 Aus
2 Betrieb mit Regensensor
3 Langsamer Betrieb
4 Schneller Betrieb
5 Tippwischen
Wenn der AUTO-Modus ausgewählt ist,
kann die Sensorempfindlichkeit durch
Drehen des Schalterrings angepasst
werden.
6 Erhöht die Empfindlichkeit
7 Verringert die Empfindlichkeit
Scheibenwischer und
Scheibenwaschanlage
Die Betätigung des Hebels ermög-
licht das Umschalten zwischen
automatischem und manuellen
Betrieb und die Verwendung der
Waschanlage.
HINWEIS
■Wenn die Windschutzscheibe troc-
ken ist
Schalten Sie die Wischer nicht ein, da sie
die Windschutzscheibe beschädigen kön- nen.
Betätigen des Wischerhebels

2684-3. Bedienung der Leuchten und Scheibenwischer

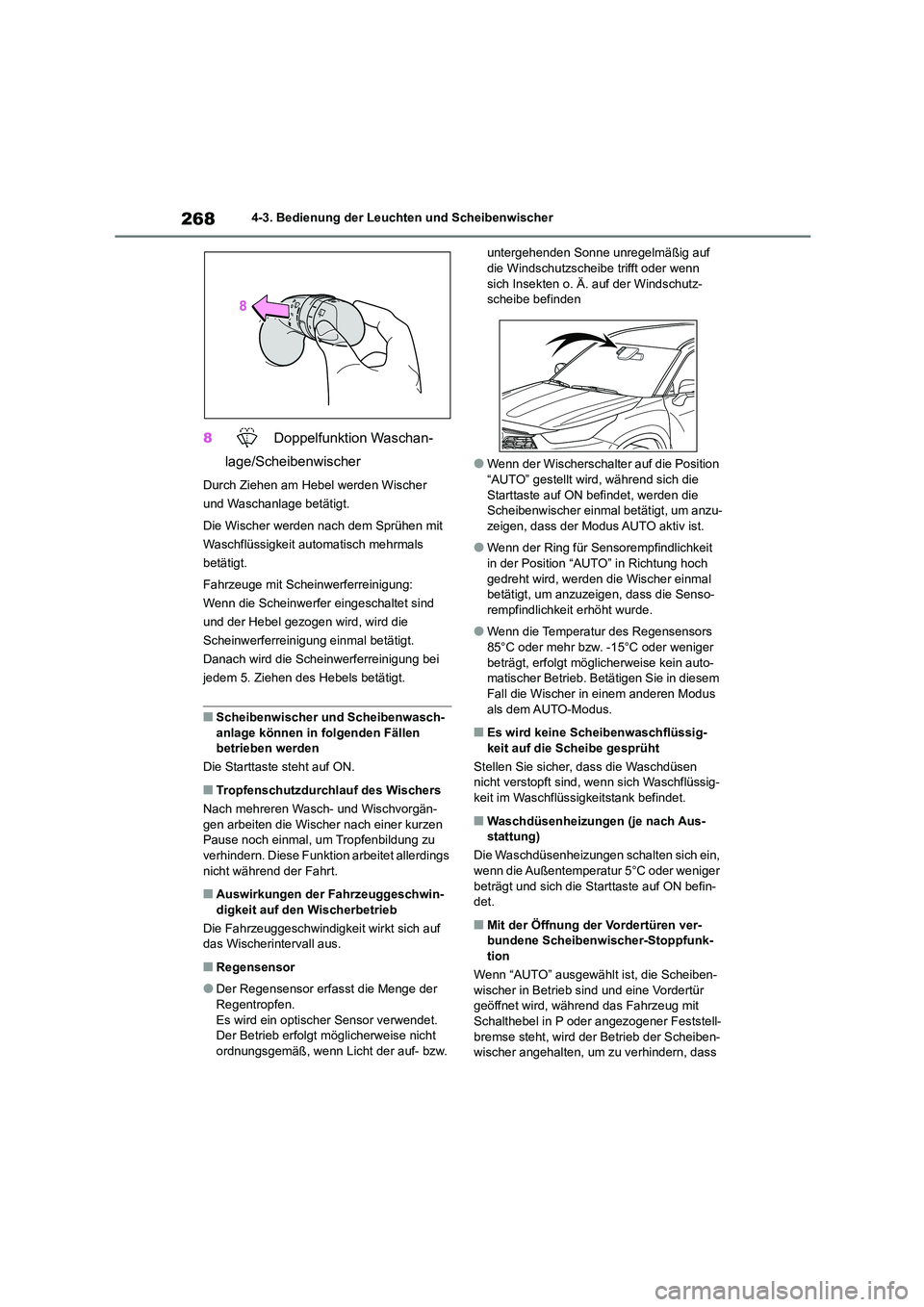

8 Doppelfunktion Waschan-
lage/Scheibenwischer
Durch Ziehen am Hebel werden Wischer
und Waschanlage betätigt.
Die Wischer werden nach dem Sprühen mit
Waschflüssigkeit automatisch mehrmals
betätigt.
Fahrzeuge mit Scheinwerferreinigung:
Wenn die Scheinwerfer eingeschaltet sind
und der Hebel gezogen wird, wird die
Scheinwerferreinigung einmal betätigt.
Danach wird die Scheinwerferreinigung bei
jedem 5. Ziehen des Hebels betätigt.
■Scheibenwischer und Scheibenwasch-
anlage können in folgenden Fällen betrieben werden
Die Starttaste steht auf ON.
■Tropfenschutzdurchlauf des Wischers
Nach mehreren Wasch- und Wischvorgän-
gen arbeiten die Wischer nach einer kurzen
Pause noch einmal, um Tropfenbildung zu verhindern. Diese Funktion arbeitet allerdings
nicht während der Fahrt.
■Auswirkungen der Fahrzeuggeschwin-
digkeit auf den Wischerbetrieb
Die Fahrzeuggeschwindigkeit wirkt sich auf das Wischerintervall aus.
■Regensensor
●Der Regensensor erfasst die Menge der Regentropfen.
Es wird ein optischer Sensor verwendet.
Der Betrieb erfolgt möglicherweise nicht ordnungsgemäß, wenn Licht der auf- bzw.
untergehenden Sonne unregelmäßig auf die Windschutzscheibe trifft oder wenn
sich Insekten o. Ä. auf der Windschutz-
scheibe befinden
●Wenn der Wischerschalter auf die Position
“AUTO” gestellt wird, während sich die
Starttaste auf ON befindet, werden die Scheibenwischer einmal betätigt, um anzu-
zeigen, dass der Modus AUTO aktiv ist.
●Wenn der Ring für Sensorempfindlichkeit
in der Position “AUTO” in Richtung hoch
gedreht wird, werden die Wischer einmal betätigt, um anzuzeigen, dass die Senso-
rempfindlichkeit erhöht wurde.
●Wenn die Temperatur des Regensensors
85°C oder mehr bzw. -15°C oder weniger
beträgt, erfolgt möglicherweise kein auto- matischer Betrieb. Betätigen Sie in diesem
Fall die Wischer in einem anderen Modus
als dem AUTO-Modus.
■Es wird keine Scheibenwaschflüssig- keit auf die Scheibe gesprüht
Stellen Sie sicher, dass die Waschdüsen
nicht verstopft sind, wenn sich Waschflüssig-
keit im Waschflüssigkeitstank befindet.
■Waschdüsenheizungen (je nach Aus- stattung)
Die Waschdüsenheizungen schalten sich ein,
wenn die Außentemperatur 5°C oder weniger
beträgt und sich die Starttaste auf ON befin- det.
■Mit der Öffnung der Vordertüren ver-
bundene Scheibenwischer-Stoppfunk-
tion
Wenn “AUTO” ausgewählt ist, die Scheiben- wischer in Betrieb sind und eine Vordertür
geöffnet wird, während das Fahrzeug mit
Schalthebel in P oder angezogener Feststell- bremse steht, wird der Betrieb der Scheiben-
wischer angehalten, um zu verhindern, dass

269
4

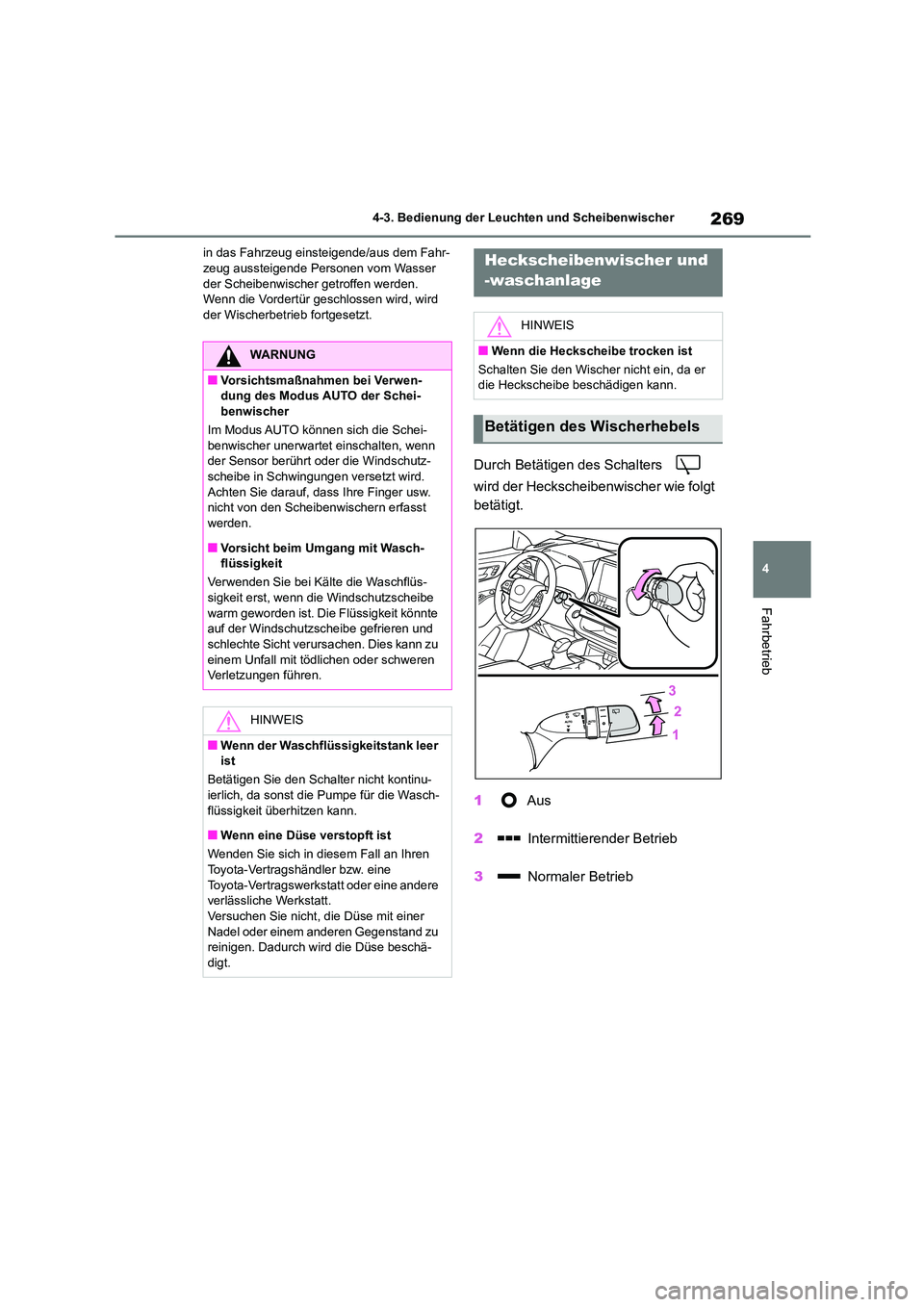

4-3. Bedienung der Leuchten und Scheibenwischer
Fahrbetrieb
in das Fahrzeug einsteigende/aus dem Fahr- zeug aussteigende Personen vom Wasser
der Scheibenwischer getroffen werden.
Wenn die Vordertür geschlossen wird, wird der Wischerbetrieb fortgesetzt.
Durch Betätigen des Schalters
wird der Heckscheibenwischer wie folgt
betätigt.
1 Aus
2 Intermittierender Betrieb
3 Normaler Betrieb
WARNUNG
■Vorsichtsmaßnahmen bei Verwen-
dung des Modus AUTO der Schei-
benwischer
Im Modus AUTO können sich die Schei- benwischer unerwartet einschalten, wenn
der Sensor berührt oder die Windschutz-
scheibe in Schwingungen versetzt wird. Achten Sie darauf, dass Ihre Finger usw.
nicht von den Scheibenwischern erfasst
werden.
■Vorsicht beim Umgang mit Wasch-
flüssigkeit
Verwenden Sie bei Kälte die Waschflüs-
sigkeit erst, wenn di e Windschutzscheibe warm geworden ist. Die Flüssigkeit könnte
auf der Windschutzscheibe gefrieren und
schlechte Sicht verurs achen. Dies kann zu einem Unfall mit tödlichen oder schweren
Verletzungen führen.
HINWEIS
■Wenn der Waschflüssigkeitstank leer
ist
Betätigen Sie den Schalter nicht kontinu- ierlich, da sonst die Pumpe für die Wasch-
flüssigkeit überhitzen kann.
■Wenn eine Düse verstopft ist
Wenden Sie sich in diesem Fall an Ihren Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere
verlässliche Werkstatt. Versuchen Sie nicht, die Düse mit einer
Nadel oder einem anderen Gegenstand zu
reinigen. Dadurch wird die Düse beschä- digt.
Heckscheibenwischer und
-waschanlage
HINWEIS
■Wenn die Heckscheibe trocken ist
Schalten Sie den Wischer nicht ein, da er die Heckscheibe beschädigen kann.
Betätigen des Wischerhebels

273
4

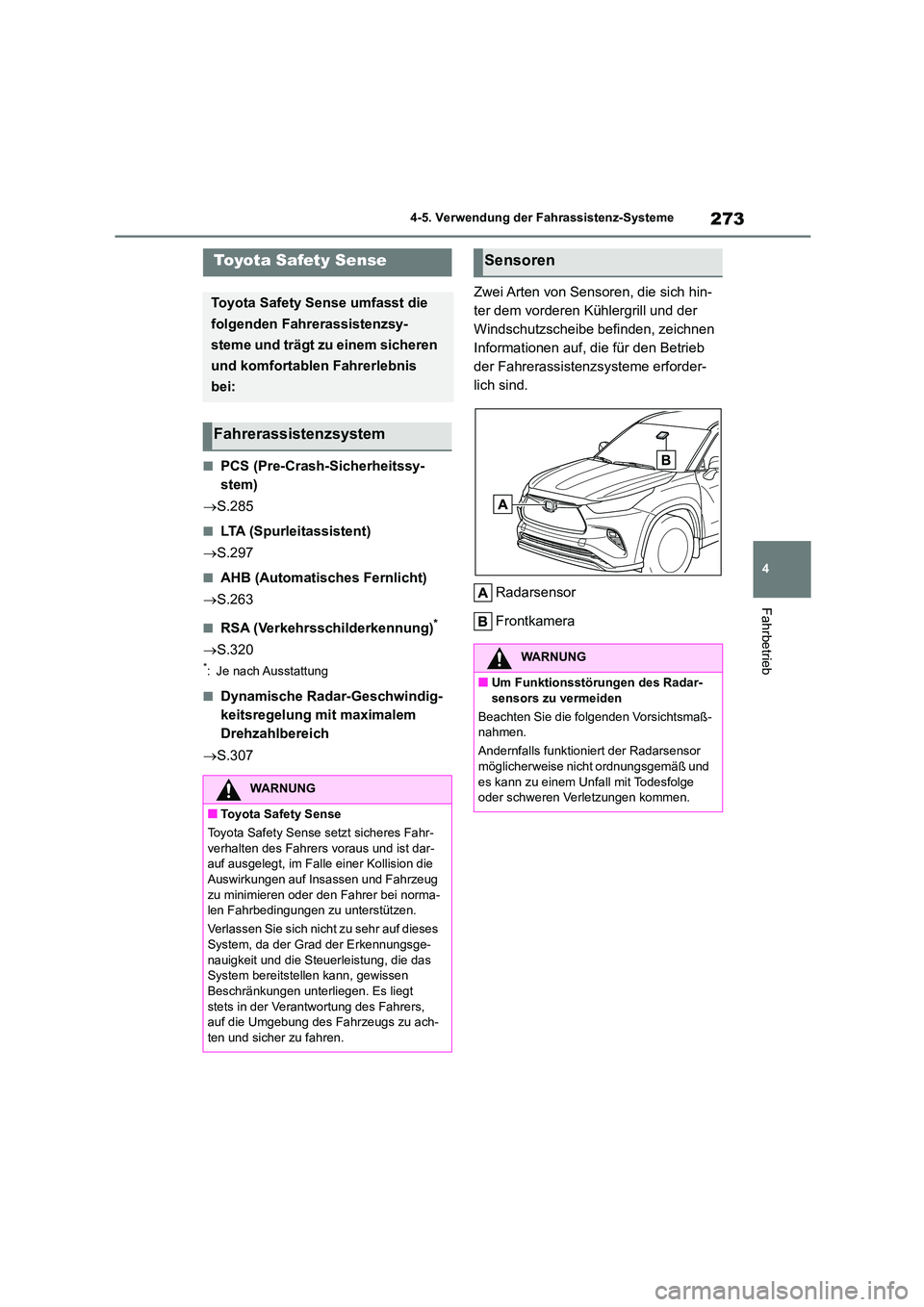

4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
4-5.Verwendung der Fahrassistenz-Systeme
■PCS (Pre-Crash-Sicherheitssy-
stem)
 S.285
■LTA (Spurleitassistent)
 S.297
■AHB (Automatisches Fernlicht)
 S.263
■RSA (Verkehrsschilderkennung)*
S.320
*: Je nach Ausstattung
■Dynamische Radar-Geschwindig-
keitsregelung mit maximalem
Drehzahlbereich
 S.307
Zwei Arten von Sensoren, die sich hin-
ter dem vorderen Kühlergrill und der
Windschutzscheibe befinden, zeichnen
Informationen auf, die für den Betrieb
der Fahrerassistenzsysteme erforder-
lich sind.
Radarsensor
Frontkamera
Toyota Safety Sense
Toyota Safety Sense umfasst die
folgenden Fahrerassistenzsy-
steme und trägt zu einem sicheren
und komfortablen Fahrerlebnis
bei:
Fahrerassistenzsystem
WARNUNG
■Toyota Safety Sense
Toyota Safety Sense setzt sicheres Fahr-
verhalten des Fahrers voraus und ist dar-
auf ausgelegt, im Falle einer Kollision die Auswirkungen auf Insassen und Fahrzeug
zu minimieren oder den Fahrer bei norma-
len Fahrbedingungen zu unterstützen.
Verlassen Sie sich nicht zu sehr auf dieses System, da der Grad der Erkennungsge-
nauigkeit und die Steuer leistung, die das
System bereitstell en kann, gewissen Beschränkungen unterliegen. Es liegt
stets in der Verantwortung des Fahrers,
auf die Umgebung des Fahrzeugs zu ach- ten und sicher zu fahren.
Sensoren
WARNUNG
■Um Funktionsstörungen des Radar-sensors zu vermeiden
Beachten Sie die folgenden Vorsichtsmaß-
nahmen.
Andernfalls funktioniert der Radarsensor
möglicherweise nicht ordnungsgemäß und es kann zu einem Unfall mit Todesfolge
oder schweren Verletzungen kommen.

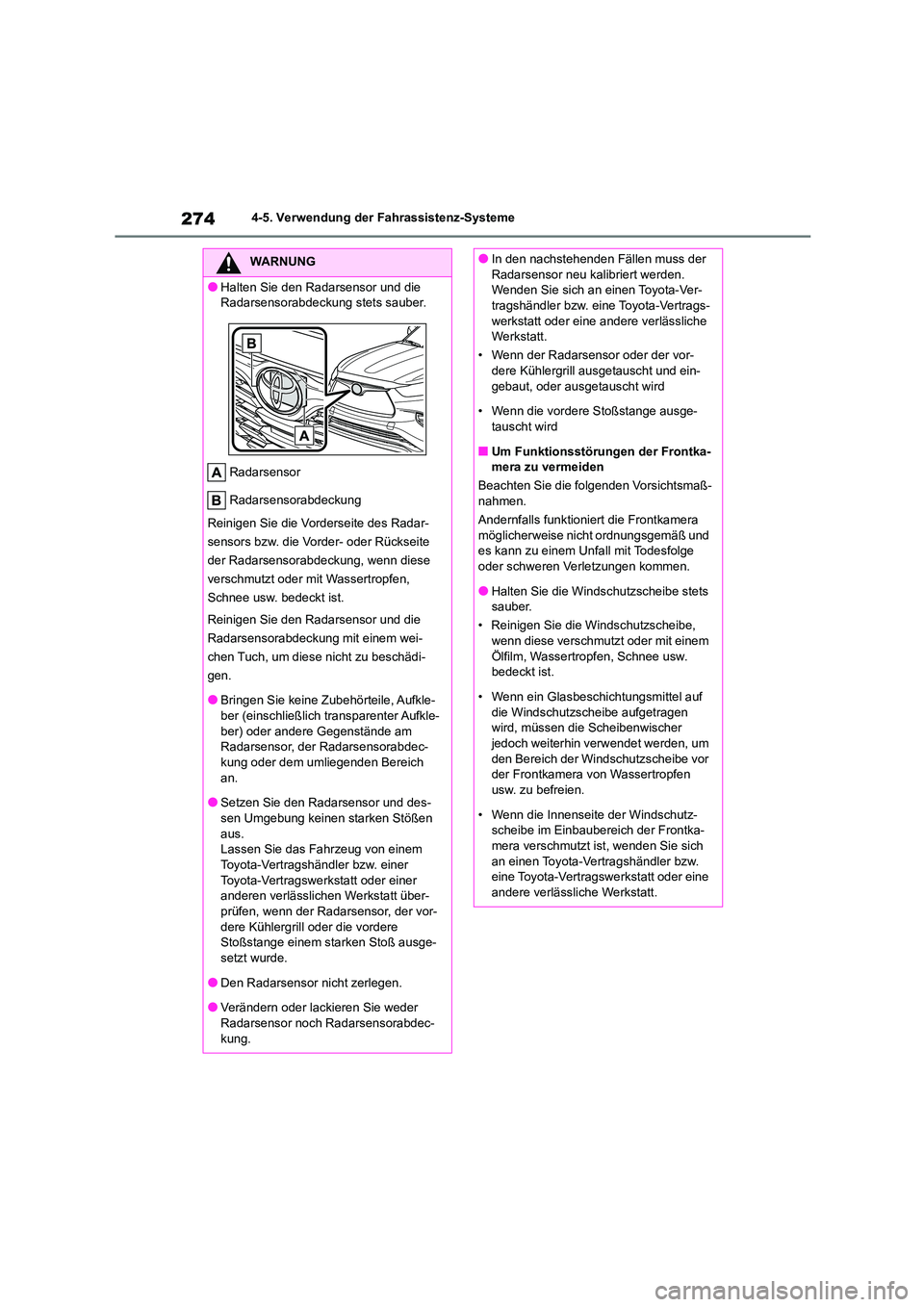

2744-5. Verwendung der Fahrassistenz-Systeme
WARNUNG
●Halten Sie den Radarsensor und die
Radarsensorabdeckung stets sauber.
Radarsensor
Radarsensorabdeckung
Reinigen Sie die Vorderseite des Radar-
sensors bzw. die Vorder- oder Rückseite
der Radarsensorabdeckung, wenn diese
verschmutzt oder mit Wassertropfen,
Schnee usw. bedeckt ist.
Reinigen Sie den Radarsensor und die
Radarsensorabdeckung mit einem wei-
chen Tuch, um diese nicht zu beschädi-
gen.
●Bringen Sie keine Zubehörteile, Aufkle-
ber (einschließlich transparenter Aufkle-
ber) oder andere Gegenstände am Radarsensor, der Radarsensorabdec-
kung oder dem umliegenden Bereich
an.
●Setzen Sie den Radarsensor und des- sen Umgebung keinen starken Stößen
aus.
Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt über- prüfen, wenn der Radarsensor, der vor-
dere Kühlergrill oder die vordere
Stoßstange einem starken Stoß ausge- setzt wurde.
●Den Radarsensor nicht zerlegen.
●Verändern oder lackieren Sie weder Radarsensor noch Radarsensorabdec-
kung.
●In den nachstehenden Fällen muss der
Radarsensor neu kalibriert werden.
Wenden Sie sich an einen Toyota-Ver- tragshändler bzw. eine Toyota-Vertrags-
werkstatt oder eine andere verlässliche
Werkstatt.
• Wenn der Radarsensor oder der vor- dere Kühlergrill ausgetauscht und ein-
gebaut, oder ausgetauscht wird
• Wenn die vordere Stoßstange ausge-
tauscht wird
■Um Funktionsstörungen der Frontka-
mera zu vermeiden
Beachten Sie die folgenden Vorsichtsmaß-
nahmen.
Andernfalls funktioniert die Frontkamera möglicherweise nicht ordnungsgemäß und
es kann zu einem Unfall mit Todesfolge
oder schweren Verletzungen kommen.
●Halten Sie die Windschutzscheibe stets
sauber.
• Reinigen Sie die Wi ndschutzscheibe,
wenn diese verschmutzt oder mit einem Ölfilm, Wassertropfen, Schnee usw.
bedeckt ist.
• Wenn ein Glasbeschichtungsmittel auf die Windschutzscheibe aufgetragen
wird, müssen die Scheibenwischer
jedoch weiterhin verwendet werden, um den Bereich der Windschutzscheibe vor
der Frontkamera von Wassertropfen
usw. zu befreien.
• Wenn die Innenseite der Windschutz-
scheibe im Einbaubereich der Frontka-
mera verschmutzt ist, wenden Sie sich an einen Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt oder eine
andere verlässliche Werkstatt.
