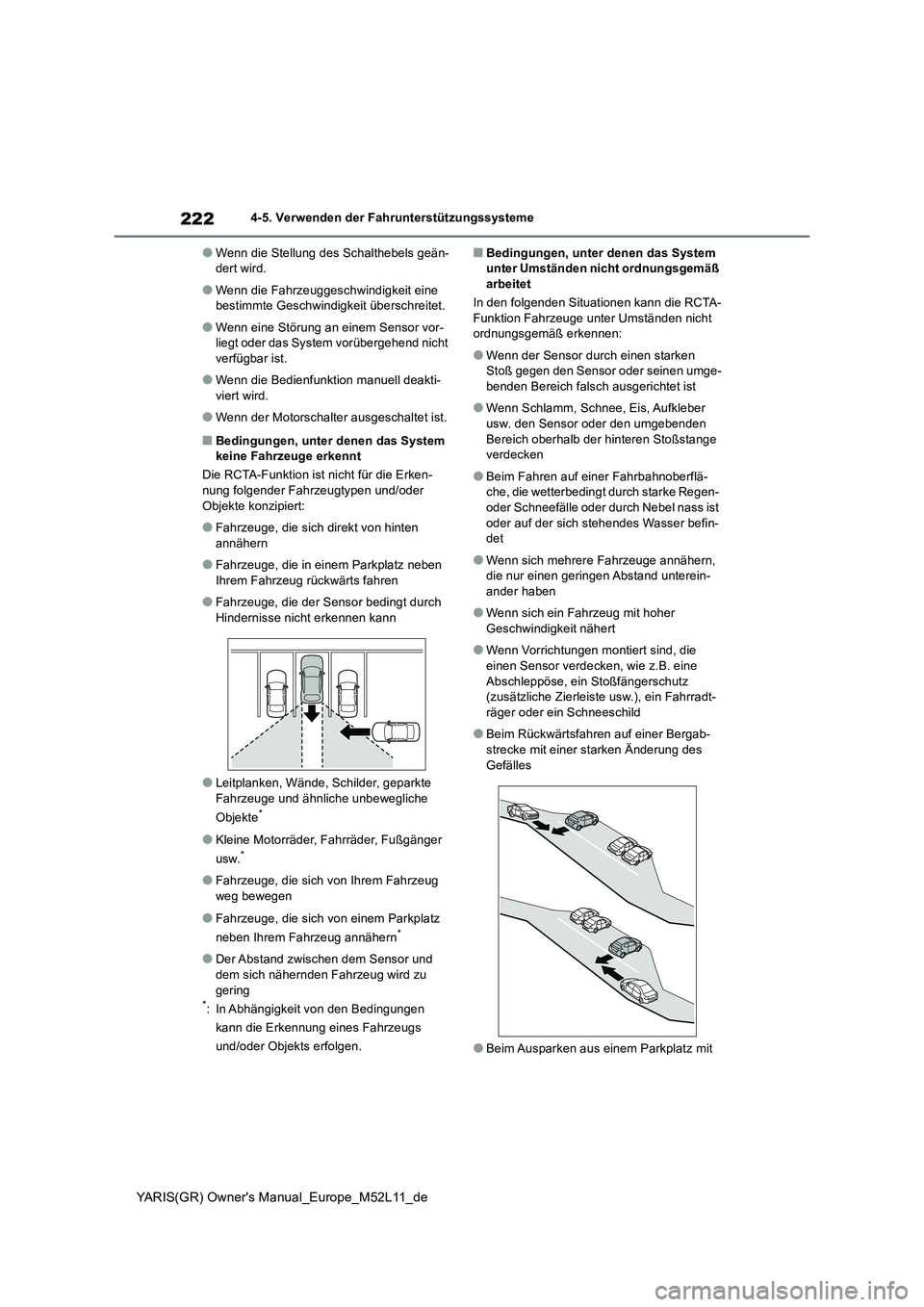

2021 TOYOTA GR YARIS Rcta

222
YARIS(GR) Owner's Manual_Europe_M52L11_de
4-5. Verwenden der Fahrunterstützungssysteme
●Wenn die Stellung des Schalthebels geän- dert wird.
●Wenn die Fahrzeuggeschwindigkeit eine bestimmte Geschwindigkeit überschreitet.
●Wenn eine Störung an einem Sensor vor-liegt oder das System vorübergehend nicht verfügbar ist.
●Wenn die Bedienfunktion manuell deakti-viert wird.
●Wenn der Motorschalter ausgeschaltet ist.
■Bedingungen, unter denen das System keine Fahrzeuge erkennt
Die RCTA-Funktion ist nicht für die Erken-
nung folgender Fahrzeugtypen und/oder Objekte konzipiert:
●Fahrzeuge, die sich direkt von hinten annähern
●Fahrzeuge, die in einem Parkplatz neben Ihrem Fahrzeug rückwärts fahren
●Fahrzeuge, die der S ensor bedingt durch Hindernisse nicht erkennen kann
●Leitplanken, Wände, Schilder, geparkte
Fahrzeuge und ähnliche unbewegliche
Objekte*
●Kleine Motorräder, Fahrräder, Fußgänger
usw.*
●Fahrzeuge, die sich von Ihrem Fahrzeug weg bewegen
●Fahrzeuge, die sich von einem Parkplatz
neben Ihrem Fahrzeug annähern*
●Der Abstand zwischen dem Sensor und dem sich nähernden Fahrzeug wird zu
gering*: In Abhängigkeit von den Bedingungen
kann die Erkennung eines Fahrzeugs
und/oder Objekts erfolgen.
■Bedingungen, unter denen das System unter Umständen nicht ordnungsgemäß arbeitet
In den folgenden Situationen kann die RCTA-
Funktion Fahrzeuge unter Umständen nicht ordnungsgemäß erkennen:
●Wenn der Sensor durch einen starken Stoß gegen den Sensor oder seinen umge-benden Bereich falsch ausgerichtet ist
●Wenn Schlamm, Schnee, Eis, Aufkleber usw. den Sensor oder den umgebenden
Bereich oberhalb der hinteren Stoßstange verdecken
●Beim Fahren auf einer Fahrbahnoberflä-che, die wetterbedingt durch starke Regen- oder Schneefälle oder durch Nebel nass ist
oder auf der sich stehendes Wasser befin- det
●Wenn sich mehrere Fahrzeuge annähern, die nur einen geringen Abstand unterein-ander haben
●Wenn sich ein Fahrzeug mit hoher Geschwindigkeit nähert
●Wenn Vorrichtungen montiert sind, die einen Sensor verdecken, wie z.B. eine
Abschleppöse, ein Stoßfängerschutz (zusätzliche Zierleiste usw.), ein Fahrradt-räger oder ein Schneeschild
●Beim Rückwärtsfahren auf einer Bergab-strecke mit einer starken Änderung des
Gefälles
●Beim Ausparken aus einem Parkplatz mit

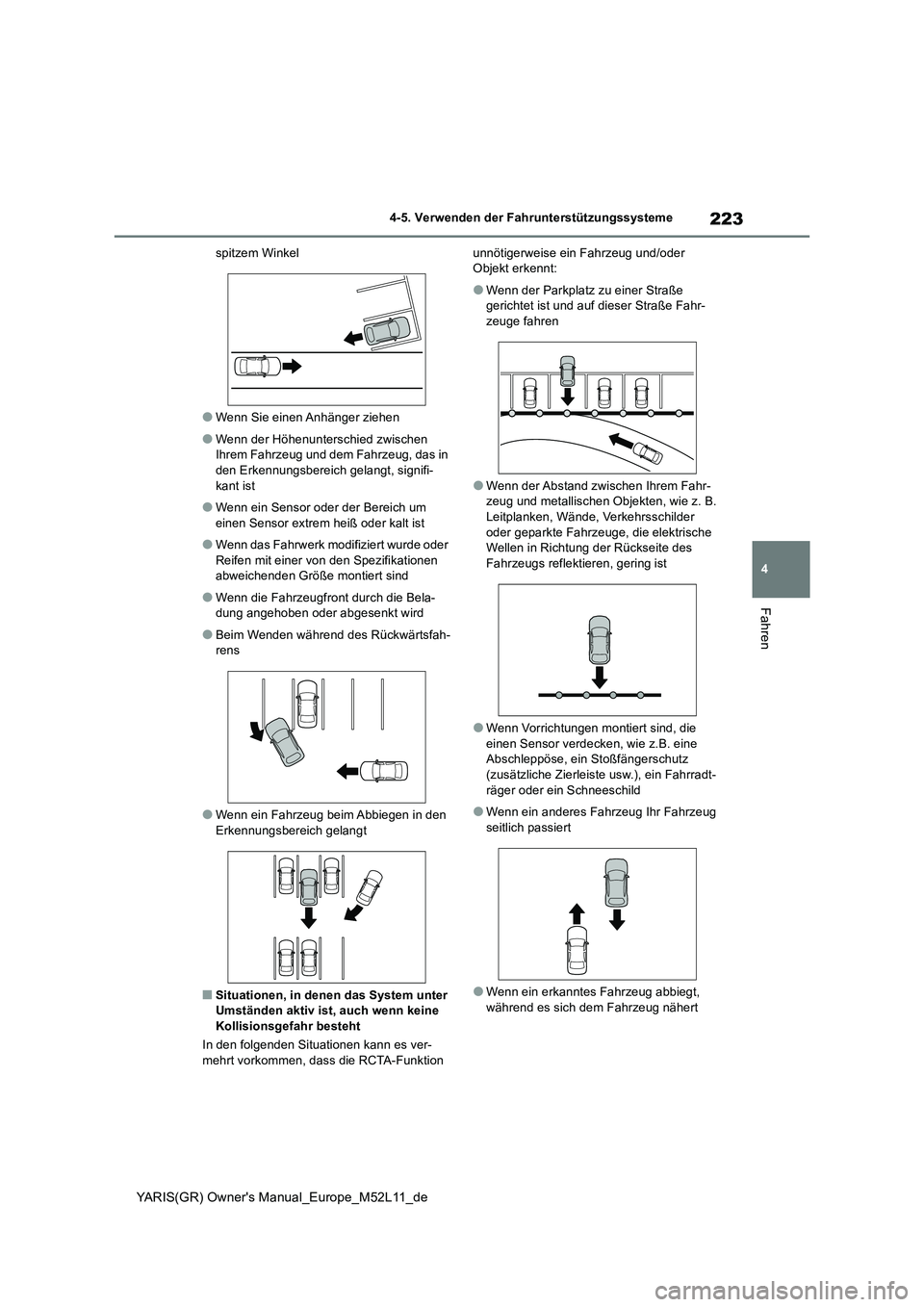

223
4
YARIS(GR) Owner's Manual_Europe_M52L11_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
spitzem Winkel
●Wenn Sie einen Anhänger ziehen
●Wenn der Höhenunterschied zwischen Ihrem Fahrzeug und dem Fahrzeug, das in
den Erkennungsbereich gelangt, signifi- kant ist
●Wenn ein Sensor oder der Bereich um einen Sensor extrem heiß oder kalt ist
●Wenn das Fahrwerk modifiziert wurde oder Reifen mit einer von den Spezifikationen abweichenden Größe montiert sind
●Wenn die Fahrzeugfront durch die Bela-dung angehoben oder abgesenkt wird
●Beim Wenden während des Rückwärtsfah-rens
●Wenn ein Fahrzeug beim Abbiegen in den Erkennungsbereich gelangt
■Situationen, in denen das System unter Umständen aktiv ist, auch wenn keine
Kollisionsgefahr besteht
In den folgenden Situationen kann es ver- mehrt vorkommen, dass die RCTA-Funktion
unnötigerweise ein Fahrzeug und/oder Objekt erkennt:
●Wenn der Parkplatz zu einer Straße gerichtet ist und auf dieser Straße Fahr-zeuge fahren
●Wenn der Abstand zwischen Ihrem Fahr-zeug und metallischen Objekten, wie z. B.
Leitplanken, Wände, Verkehrsschilder oder geparkte Fahrzeuge, die elektrische Wellen in Richtung der Rückseite des
Fahrzeugs reflektieren, gering ist
●Wenn Vorrichtungen montiert sind, die
einen Sensor verdecken, wie z.B. eine Abschleppöse, ein Stoßfängerschutz (zusätzliche Zierleiste usw.), ein Fahrradt-
räger oder ein Schneeschild
●Wenn ein anderes Fahrzeug Ihr Fahrzeug
seitlich passiert
●Wenn ein erkanntes Fahrzeug abbiegt,
während es sich dem Fahrzeug nähert

331
7

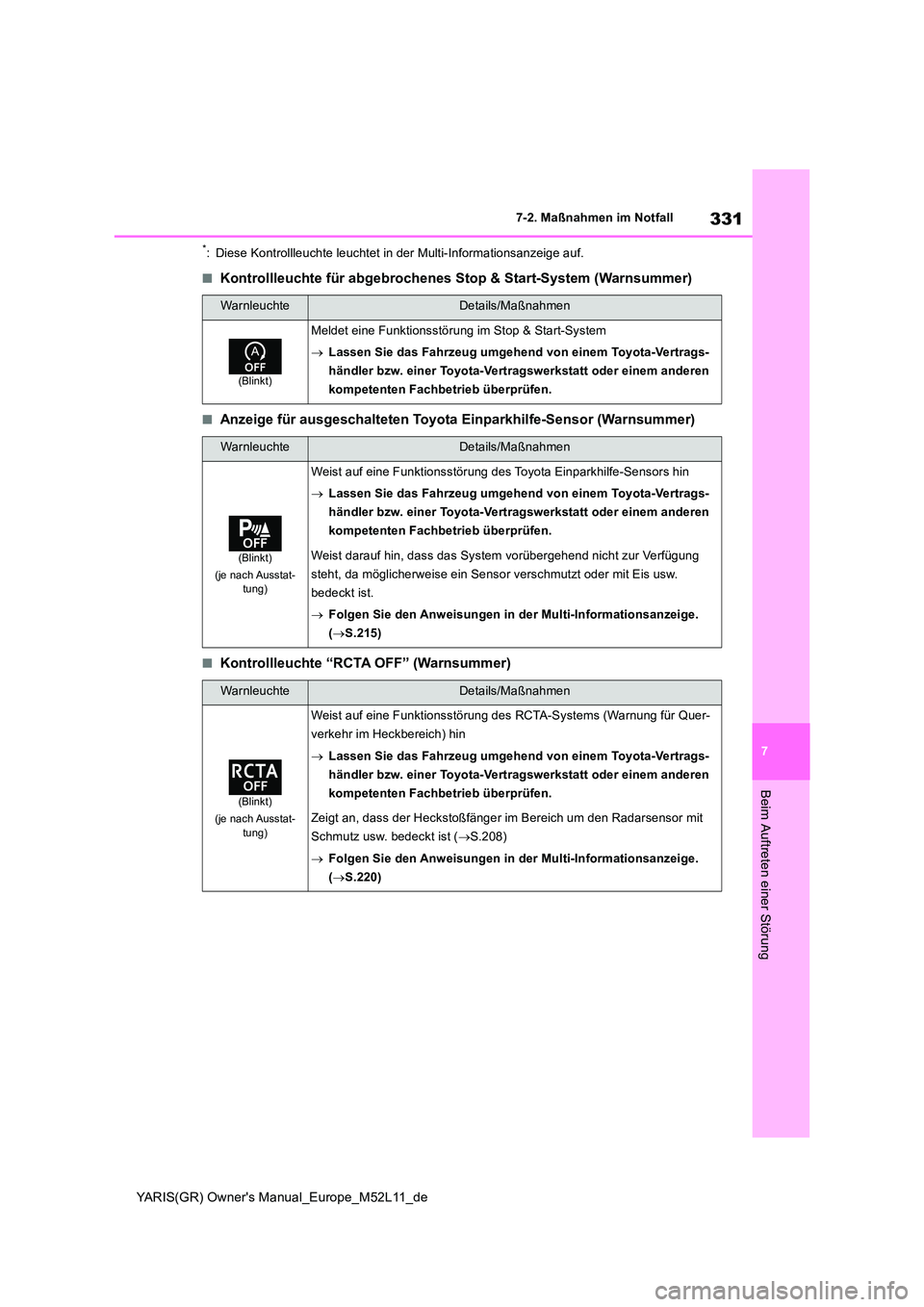

YARIS(GR) Owner's Manual_Europe_M52L11_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
*: Diese Kontrollleuchte leuchtet in der Multi-Informationsanzeige auf.
■Kontrollleuchte für abgebrochenes Stop & Start-System (Warnsummer)
■Anzeige für ausgeschalteten Toyota Einparkhilfe-Sensor (Warnsummer)
■Kontrollleuchte “RCTA OFF” (Warnsummer)
WarnleuchteDetails/Maßnahmen
(Blinkt)
Meldet eine Funktionsstörung im Stop & Start-System
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.
WarnleuchteDetails/Maßnahmen
(Blinkt)
(je nach Ausstat- tung)
Weist auf eine Funktionsstörung des Toyota Einparkhilfe-Sensors hin
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.
Weist darauf hin, dass das System vorübergehend nicht zur Verfügung
steht, da möglicherweise ein Sensor verschmutzt oder mit Eis usw.
bedeckt ist.
 Folgen Sie den Anweisungen in der Multi-Informationsanzeige.
( S.215)
WarnleuchteDetails/Maßnahmen
(Blinkt)
(je nach Ausstat- tung)
Weist auf eine Funktionsstörung des RCTA-Systems (Warnung für Quer-
verkehr im Heckbereich) hin
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.
Zeigt an, dass der Heckstoßfänger im Bereich um den Radarsensor mit
Schmutz usw. bedeckt ist ( S.208)
 Folgen Sie den Anweisungen in der Multi-Informationsanzeige.
( S.220)

379
8
YARIS(GR) Owner's Manual_Europe_M52L11_de
8-2. Kundenspezifische Anpassung
Technische Daten des Fahrzeugs
*: Je nach Ausstattung
■Toyota Einparkhilfe- Sensor* (S.213)
*: Je nach Ausstattung
■RCTA (Warnung für Querverkehr im Heckbereich)* (S.219)
*: Je nach Ausstattung
Warnzeitpunkt für Vorhanden-
sein eines sich nähernden
Fahrzeugs (Empfindlichkeit)
Mittel
Früh
OSpät
Nur wenn Fahrzeug im
toten Winkel erkannt
FunktionStandardeinstel-
lung
Kundenspezifische Ein-
stellung
Toyota Einparkhilfe- SensorEinAusO
Summer-LautstärkePegel 2Pegel 1OPegel 3
Erkennungsabstand des vor-
deren MittelsensorsWeitNahO
Erkennungsabstand des hinte-
ren MittelsensorsWeitNahO
Erkennungsdistanz des Eck-
sensorsWeitNahO
FunktionStandardeinstel-
lung
Kundenspezifische Ein-
stellung
RCTA-Funktion (Warnung für
Querverkehr im Heckbereich)EinAusO
Summer-LautstärkePegel 2Pegel 1OPegel 3
FunktionStandardeinstel-
lung
Kundenspezifische Ein-
stellung

456

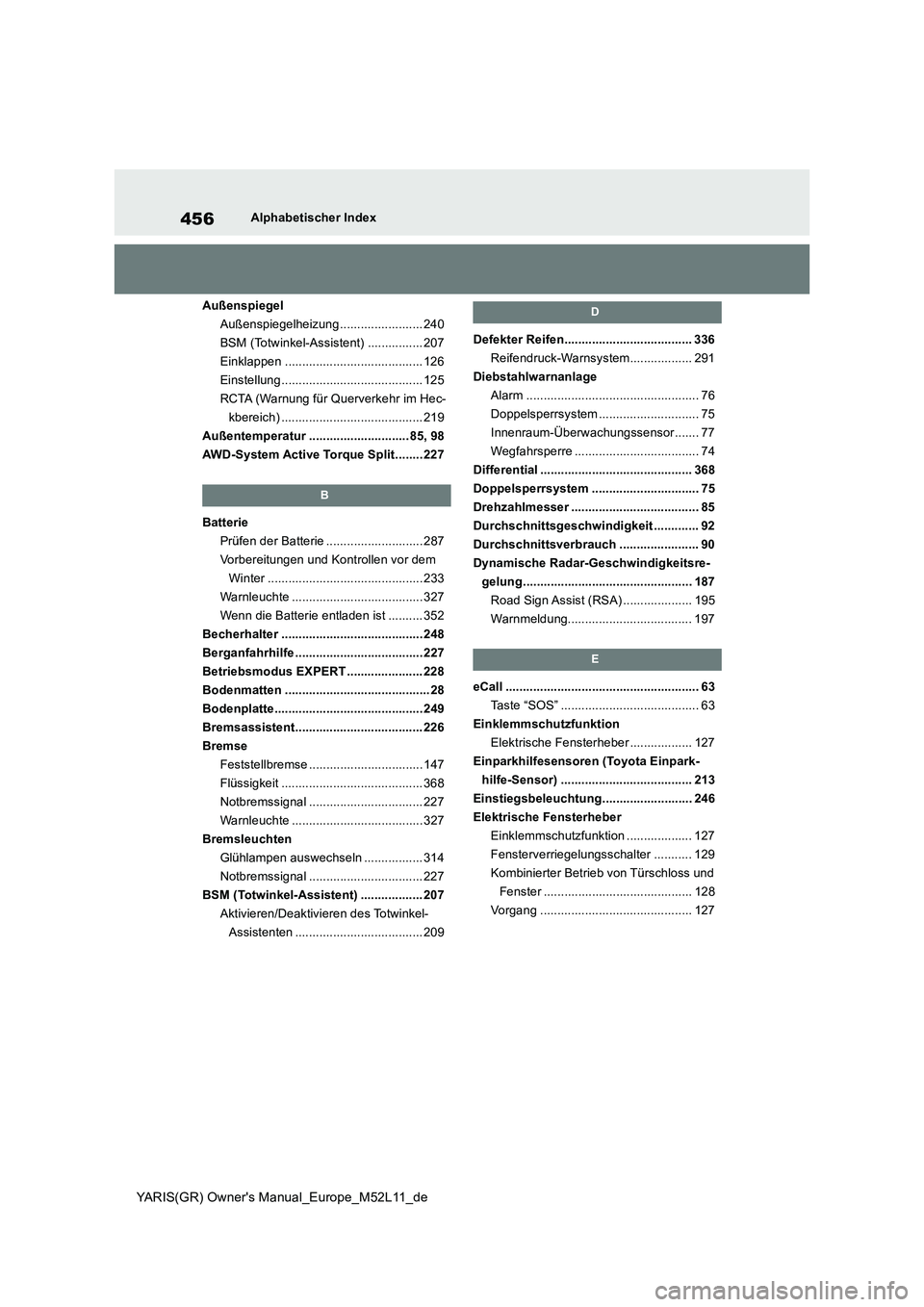

YARIS(GR) Owner's Manual_Europe_M52L11_de
Alphabetischer Index
Außenspiegel
Außenspiegelheizung ........................ 240
BSM (Totwinkel-Assistent) ................ 207
Einklappen ........................................ 126
Einstellung ......................................... 125
RCTA (Warnung für Querverkehr im Hec-
kbereich) ......................................... 219
Außentemperatur ............................. 85, 98
AWD-System Active Torque Split........ 227
B
Batterie
Prüfen der Batterie ............................ 287
Vorbereitungen und Kontrollen vor dem
Winter ............................................. 233
Warnleuchte ...................................... 327
Wenn die Batterie entladen ist .......... 352
Becherhalter ......................................... 248
Berganfahrhilfe ..................................... 227
Betriebsmodus EXPERT ...................... 228
Bodenmatten .......................................... 28
Bodenplatte........................................... 249
Bremsassistent..................................... 226
Bremse
Feststellbremse ................................. 147
Flüssigkeit ......................................... 368
Notbremssignal ................................. 227
Warnleuchte ...................................... 327
Bremsleuchten
Glühlampen auswechseln ................. 314
Notbremssignal ................................. 227
BSM (Totwinkel-Assistent) .................. 207
Aktivieren/Deaktivieren des Totwinkel-
Assistenten ..................................... 209
D
Defekter Reifen..................................... 336
Reifendruck-Warnsystem.................. 291
Diebstahlwarnanlage
Alarm .................................................. 76
Doppelsperrsystem ............................. 75
Innenraum-Überwachungssensor....... 77
Wegfahrsperre .................................... 74
Differential ............................................ 368
Doppelsperrsystem ............................... 75
Drehzahlmesser ..................................... 85
Durchschnittsgeschwindigkeit ............. 92
Durchschnittsverbrauch ....................... 90
Dynamische Radar-Geschwindigkeitsre-
gelung................................................. 187
Road Sign Assist (RSA) .................... 195
Warnmeldung.................................... 197
E
eCall ........................................................ 63
Taste “SOS” ........................................ 63
Einklemmschutzfunktion
Elektrische Fensterheber .................. 127
Einparkhilfesensoren (Toyota Einpark-
hilfe-Sensor) ...................................... 213
Einstiegsbeleuchtung.......................... 246
Elektrische Fensterheber
Einklemmschutzfunktion ................... 127
Fensterverriegelungsschalter ........... 129
Kombinierter Betrieb von Türschloss und
Fenster ........................................... 128
Vorgang ............................................ 127

461

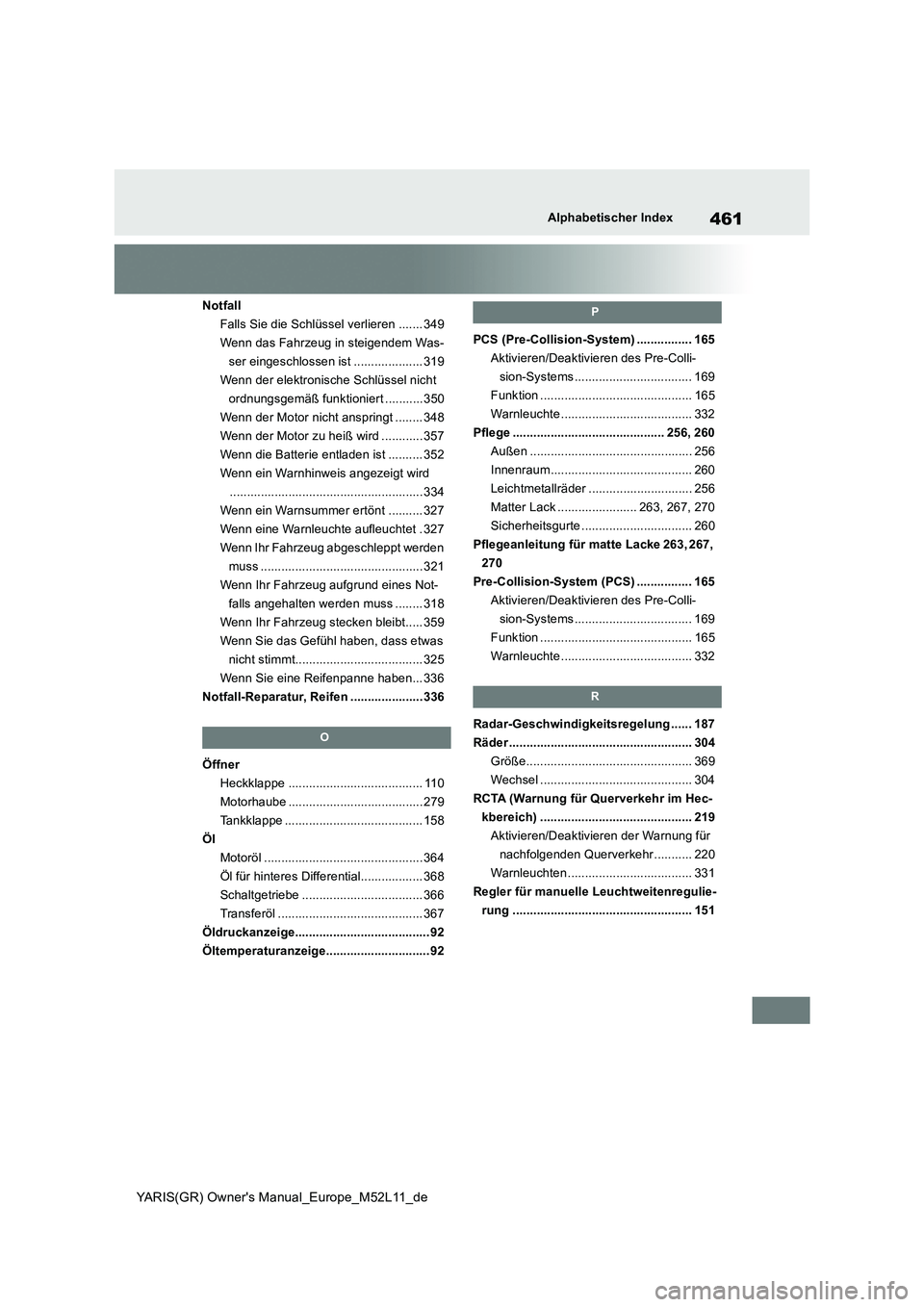

YARIS(GR) Owner's Manual_Europe_M52L11_de
Alphabetischer Index
Notfall
Falls Sie die Schlüssel verlieren ....... 349
Wenn das Fahrzeug in steigendem Was-
ser eingeschlossen ist .................... 319
Wenn der elektronische Schlüssel nicht
ordnungsgemäß funktioniert ........... 350
Wenn der Motor nicht anspringt ........ 348
Wenn der Motor zu heiß wird ............ 357
Wenn die Batterie entladen ist .......... 352
Wenn ein Warnhinweis angezeigt wird
........................................................ 334
Wenn ein Warnsummer ertönt .......... 327
Wenn eine Warnleuchte aufleuchtet . 327
Wenn Ihr Fahrzeug abgeschleppt werden
muss ............................................... 321
Wenn Ihr Fahrzeug aufgrund eines Not-
falls angehalten werden muss ........ 318
Wenn Ihr Fahrzeug stecken bleibt..... 359
Wenn Sie das Gefühl haben, dass etwas
nicht stimmt..................................... 325
Wenn Sie eine Reifenpanne haben... 336
Notfall-Reparatur, Reifen ..................... 336
O
Öffner
Heckklappe ....................................... 110
Motorhaube ....................................... 279
Tankklappe ........................................ 158
Öl
Motoröl .............................................. 364
Öl für hinteres Differential.................. 368
Schaltgetriebe ................................... 366
Transferöl .......................................... 367
Öldruckanzeige....................................... 92
Öltemperaturanzeige.............................. 92
P
PCS (Pre-Collision-System) ................ 165
Aktivieren/Deaktivieren des Pre-Colli-
sion-Systems .................................. 169
Funktion ............................................ 165
Warnleuchte ...................................... 332
Pflege ............................................ 256, 260
Außen ............................................... 256
Innenraum......................................... 260
Leichtmetallräder .............................. 256
Matter Lack ....................... 263, 267, 270
Sicherheitsgurte ................................ 260
Pflegeanleitung für matte Lacke 263, 267,
270
Pre-Collision-System (PCS) ................ 165
Aktivieren/Deaktivieren des Pre-Colli-
sion-Systems .................................. 169
Funktion ............................................ 165
Warnleuchte ...................................... 332
R
Radar-Geschwindigkeitsregelung ...... 187
Räder ..................................................... 304
Größe................................................ 369
Wechsel ............................................ 304
RCTA (Warnung für Querverkehr im Hec-
kbereich) ............................................ 219
Aktivieren/Deaktivieren der Warnung für
nachfolgenden Querverkehr ........... 220
Warnleuchten .................................... 331
Regler für manuelle Leuchtweitenregulie-
rung .................................................... 151

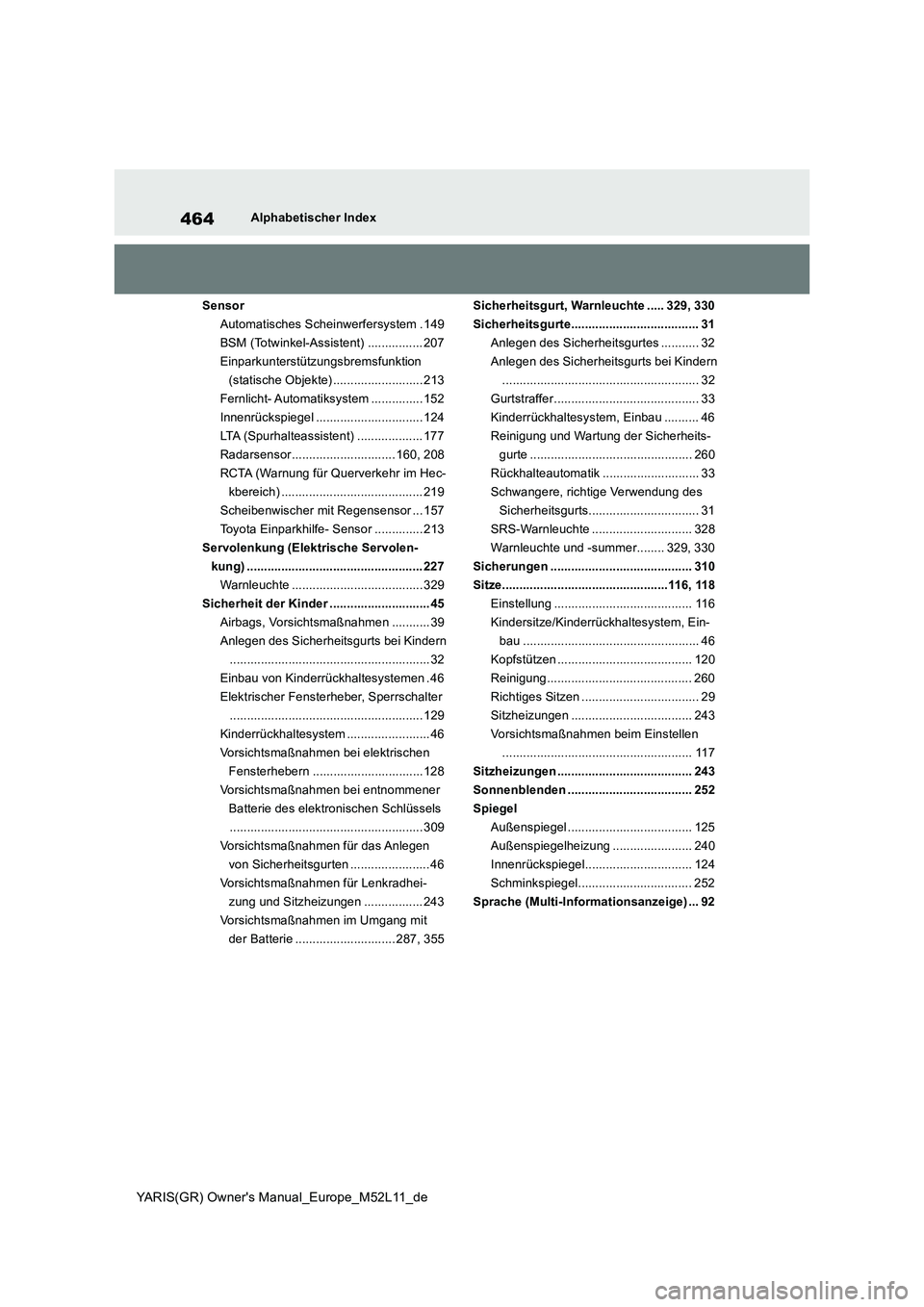

464
YARIS(GR) Owner's Manual_Europe_M52L11_de
Alphabetischer Index
Sensor
Automatisches Scheinwerfersystem . 149
BSM (Totwinkel-Assistent) ................ 207
Einparkunterstützungsbremsfunktion
(statische Objekte) .......................... 213
Fernlicht- Automatiksystem ...............152
Innenrückspiegel ............................... 124
LTA (Spurhalteassistent) ................... 177
Radarsensor.............................. 160, 208
RCTA (Warnung für Querverkehr im Hec-
kbereich) ......................................... 219
Scheibenwischer mit Regensensor ... 157
Toyota Einparkhilfe- Sensor .............. 213
Servolenkung (Elektrische Servolen-
kung) ................................................... 227
Warnleuchte ...................................... 329
Sicherheit der Kinder ............................. 45
Airbags, Vorsichtsmaßnahmen ........... 39
Anlegen des Sicherheitsgurts bei Kindern
.......................................................... 32
Einbau von Kinderrückhaltesystemen . 46
Elektrischer Fensterheber, Sperrschalter
........................................................ 129
Kinderrückhaltesystem ........................ 46
Vorsichtsmaßnahmen bei elektrischen
Fensterhebern ................................ 128
Vorsichtsmaßnahmen bei entnommener
Batterie des elektronischen Schlüssels
........................................................ 309
Vorsichtsmaßnahmen für das Anlegen
von Sicherheitsgurten ....................... 46
Vorsichtsmaßnahmen für Lenkradhei-
zung und Sitzheizungen ................. 243
Vorsichtsmaßnahmen im Umgang mit
der Batterie ............................. 287, 355
Sicherheitsgurt, Warnleuchte ..... 329, 330
Sicherheitsgurte..................................... 31
Anlegen des Sicherheitsgurtes ........... 32
Anlegen des Sicherheitsgurts bei Kindern
......................................................... 32
Gurtstraffer.......................................... 33
Kinderrückhaltesystem, Einbau .......... 46
Reinigung und Wartung der Sicherheits-
gurte ............................................... 260
Rückhalteautomatik ............................ 33
Schwangere, richtige Verwendung des
Sicherheitsgurts................................ 31
SRS-Warnleuchte ............................. 328
Warnleuchte und -summer........ 329, 330
Sicherungen ......................................... 310
Sitze................................................116, 118
Einstellung ........................................ 116
Kindersitze/Kinderrückhaltesystem, Ein-
bau ................................................... 46
Kopfstützen ....................................... 120
Reinigung.......................................... 260
Richtiges Sitzen .................................. 29
Sitzheizungen ................................... 243
Vorsichtsmaßnahmen beim Einstellen
....................................................... 117
Sitzheizungen ....................................... 243
Sonnenblenden .................................... 252
Spiegel
Außenspiegel .................................... 125
Außenspiegelheizung ....................... 240
Innenrückspiegel............................... 124
Schminkspiegel................................. 252
Sprache (Multi-Informationsanzeige) ... 92

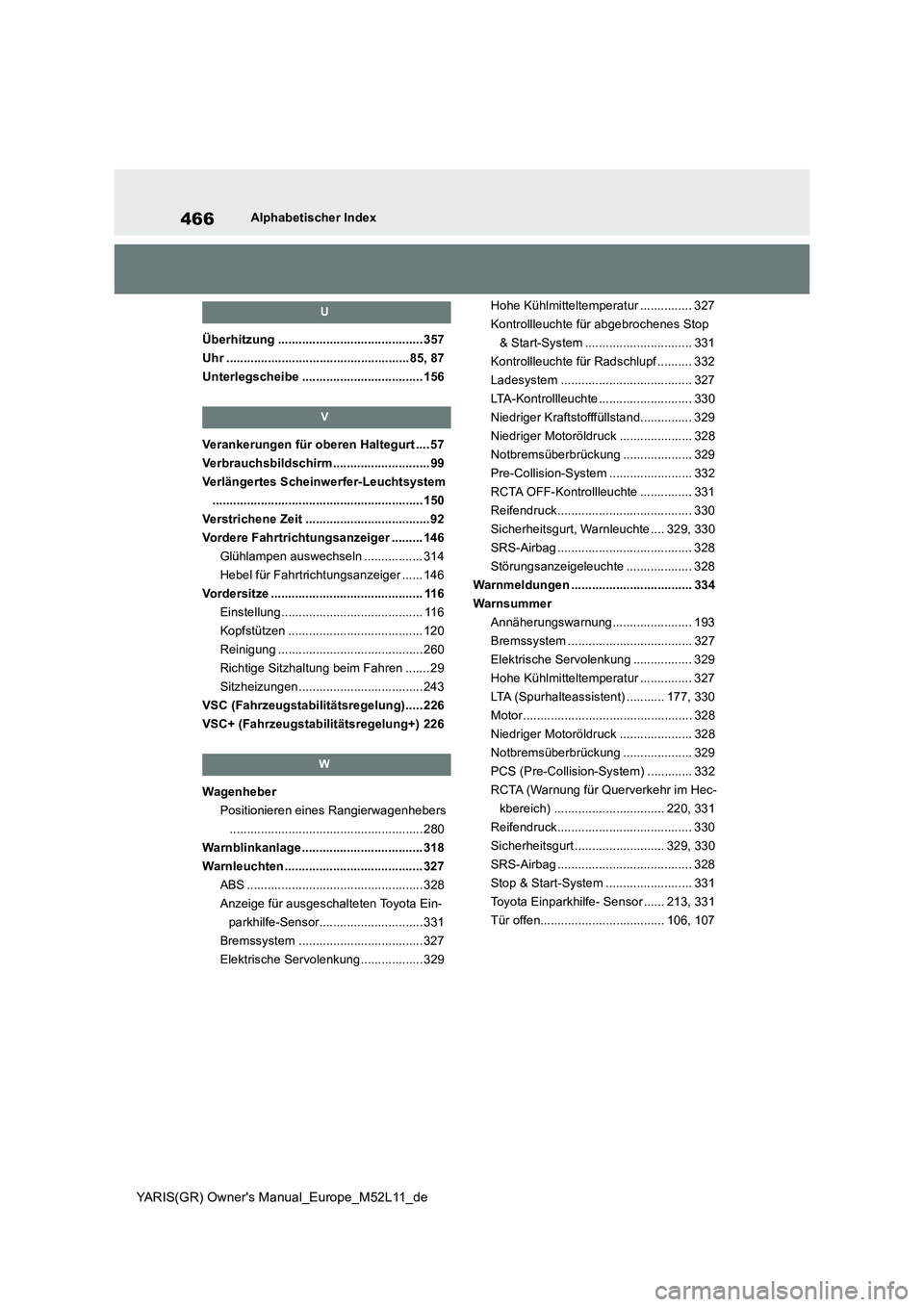

466
YARIS(GR) Owner's Manual_Europe_M52L11_de
Alphabetischer Index
U
Überhitzung .......................................... 357
Uhr .....................................................85, 87
Unterlegscheibe ................................... 156
V
Verankerungen für oberen Haltegurt .... 57
Verbrauchsbildschirm............................ 99
Verlängertes Scheinwerfer-Leuchtsystem
............................................................. 150
Verstrichene Zeit ....................................92
Vordere Fahrtrichtungsanzeiger ......... 146
Glühlampen auswechseln ................. 314
Hebel für Fahrtrichtungsanzeiger ...... 146
Vordersitze ............................................ 116
Einstellung ......................................... 116
Kopfstützen ....................................... 120
Reinigung .......................................... 260
Richtige Sitzhaltung beim Fahren ....... 29
Sitzheizungen .................................... 243
VSC (Fahrzeugstabilitätsregelung)..... 226
VSC+ (Fahrzeugstabilitätsregelung+) 226
W
Wagenheber
Positionieren eines Rangierwagenhebers
........................................................ 280
Warnblinkanlage ................................... 318
Warnleuchten ........................................ 327
ABS ................................................... 328
Anzeige für ausgeschalteten Toyota Ein-
parkhilfe-Sensor.............................. 331
Bremssystem ....................................327
Elektrische Servolenkung .................. 329Hohe Kühlmitteltemperatur ............... 327
Kontrollleuchte für abgebrochenes Stop
& Start-System ............................... 331
Kontrollleuchte für Radschlupf .......... 332
Ladesystem ...................................... 327
LTA-Kontrollleuchte ........................... 330
Niedriger Kraftstofffüllstand............... 329
Niedriger Motoröldruck ..................... 328
Notbremsüberbrückung .................... 329
Pre-Collision-System ........................ 332
RCTA OFF-Kontrollleuchte ............... 331
Reifendruck....................................... 330
Sicherheitsgurt, Warnleuchte .... 329, 330
SRS-Airbag ....................................... 328
Störungsanzeigeleuchte ................... 328
Warnmeldungen ................................... 334
Warnsummer
Annäherungswarnung....................... 193
Bremssystem .................................... 327
Elektrische Servolenkung ................. 329
Hohe Kühlmitteltemperatur ............... 327
LTA (Spurhalteassistent) ........... 177, 330
Motor................................................. 328
Niedriger Motoröldruck ..................... 328
Notbremsüberbrückung .................... 329
PCS (Pre-Collision-System) ............. 332
RCTA (Warnung für Querverkehr im Hec-
kbereich) ................................ 220, 331
Reifendruck....................................... 330
Sicherheitsgurt .......................... 329, 330
SRS-Airbag ....................................... 328
Stop & Start-System ......................... 331
Toyota Einparkhilfe- Sensor ...... 213, 331
Tür offen.................................... 106, 107
