2021 TOYOTA GR YARIS Rcta

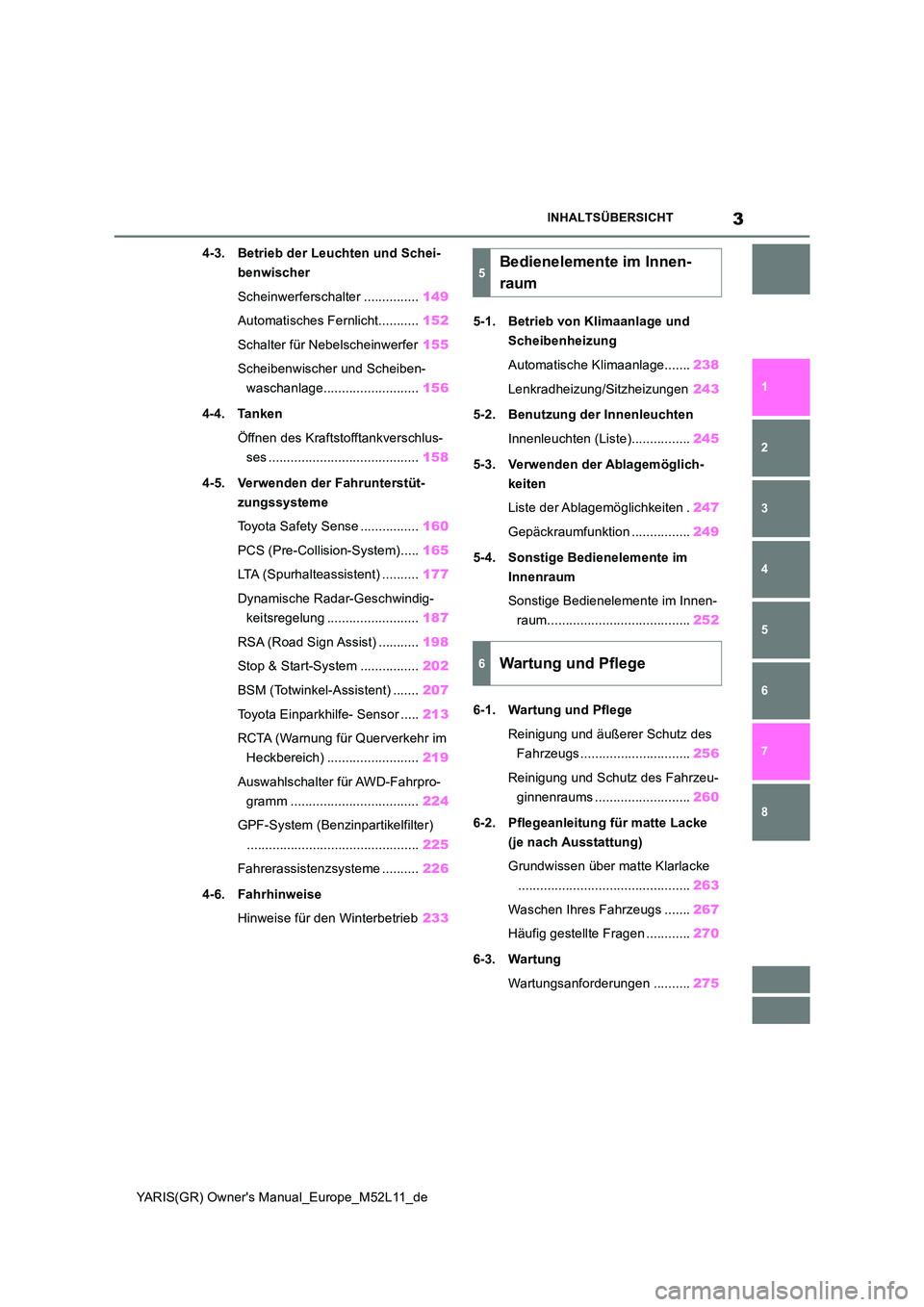

3
YARIS(GR) Owner's Manual_Europe_M52L11_de
INHALTSÜBERSICHT
1
6
5
4
3
2
8
7
4-3. Betrieb der Leuchten und Schei-
benwischer
Scheinwerferschalter ............... 149
Automatisches Fernlicht........... 152
Schalter für Nebelscheinwerfer 155
Scheibenwischer und Scheiben-
waschanlage.......................... 156
4-4. Tanken
Öffnen des Kraftstofftankverschlus-
ses ......................................... 158
4-5. Verwenden der Fahrunterstüt-
zungssysteme
Toyota Safety Sense ................ 160
PCS (Pre-Collision-System)..... 165
LTA (Spurhalteassistent) .......... 177
Dynamische Radar-Geschwindig-
keitsregelung ......................... 187
RSA (Road Sign Assist) ........... 198
Stop & Start-System ................ 202
BSM (Totwinkel-Assistent) ....... 207
Toyota Einparkhilfe- Sensor ..... 213
RCTA (Warnung für Querverkehr im
Heckbereich) ......................... 219
Auswahlschalter für AWD-Fahrpro-
gramm ................................... 224
GPF-System (Benzinpartikelfilter)
............................................... 225
Fahrerassistenzsysteme .......... 226
4-6. Fahrhinweise
Hinweise für den Winterbetrieb 233
5-1. Betrieb von Klimaanlage und
Scheibenheizung
Automatische Klimaanlage....... 238
Lenkradheizung/Sitzheizungen 243
5-2. Benutzung der Innenleuchten
Innenleuchten (Liste)................ 245
5-3. Verwenden der Ablagemöglich-
keiten
Liste der Ablagemöglichkeiten . 247
Gepäckraumfunktion ................ 249
5-4. Sonstige Bedienelemente im
Innenraum
Sonstige Bedienelemente im Innen-
raum....................................... 252
6-1. Wartung und Pflege
Reinigung und äußerer Schutz des
Fahrzeugs .............................. 256
Reinigung und Schutz des Fahrzeu-
ginnenraums .......................... 260
6-2. Pflegeanleitung für matte Lacke
(je nach Ausstattung)
Grundwissen über matte Klarlacke
............................................... 263
Waschen Ihres Fahrzeugs ....... 267
Häufig gestellte Fragen ............ 270
6-3. Wartung
Wartungsanforderungen .......... 275
5Bedienelemente im Innen-
raum
6Wartung und Pflege

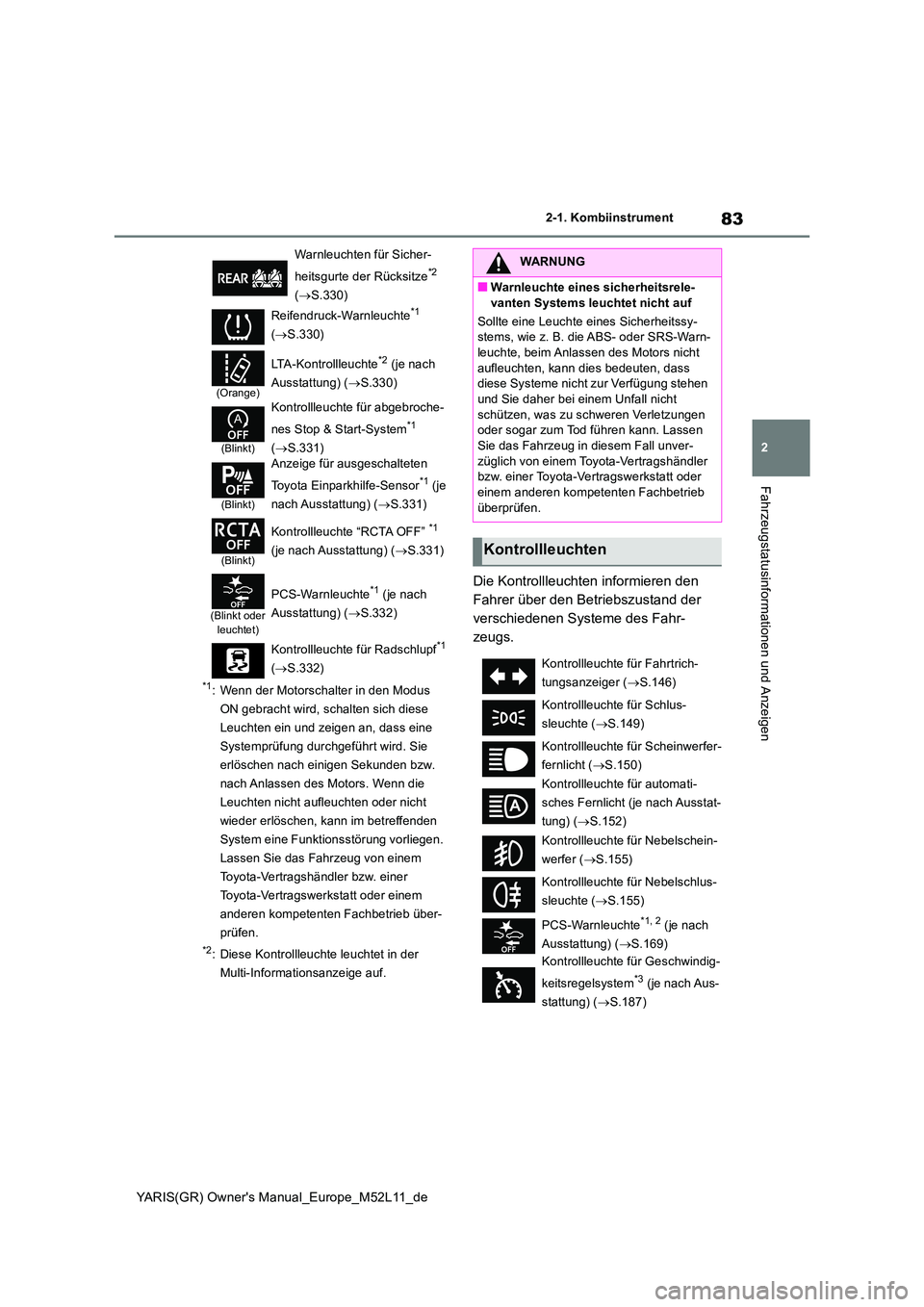

83
2
YARIS(GR) Owner's Manual_Europe_M52L11_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen
*1: Wenn der Motorschalter in den Modus
ON gebracht wird, schalten sich diese
Leuchten ein und zeigen an, dass eine
Systemprüfung durchgeführt wird. Sie
erlöschen nach einigen Sekunden bzw.
nach Anlassen des Motors. Wenn die
Leuchten nicht aufleuchten oder nicht
wieder erlöschen, kann im betreffenden
System eine Funktionsstörung vorliegen.
Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb über-
prüfen.
*2: Diese Kontrollleuchte leuchtet in der
Multi-Informationsanzeige auf.
Die Kontrollleuchten informieren den
Fahrer über den Betriebszustand der
verschiedenen Systeme des Fahr-
zeugs.
Warnleuchten für Sicher-
heitsgurte der Rücksitze*2
( S.330)
Reifendruck-Warnleuchte*1
( S.330)
(Orange)
LTA-Kontrollleuchte*2 (je nach
Ausstattung) ( S.330)
(Blinkt)
Kontrollleuchte für abgebroche-
nes Stop & Start-System*1
( S.331)
(Blinkt)
Anzeige für ausgeschalteten
Toyota Einparkhilfe-Sensor*1 (je
nach Ausstattung) ( S.331)
(Blinkt)
Kontrollleuchte “RCTA OFF” *1
(je nach Ausstattung) ( S.331)
(Blinkt oder leuchtet)
PCS-Warnleuchte*1 (je nach
Ausstattung) ( S.332)
Kontrollleuchte für Radschlupf*1
( S.332)
WARNUNG
■Warnleuchte eines sicherheitsrele-
vanten Systems leuchtet nicht auf
Sollte eine Leuchte eines Sicherheitssy- stems, wie z. B. die ABS- oder SRS-Warn-leuchte, beim Anlassen des Motors nicht
aufleuchten, kann dies bedeuten, dass diese Systeme nicht zur Verfügung stehen und Sie daher bei einem Unfall nicht
schützen, was zu schweren Verletzungen oder sogar zum Tod führen kann. Lassen Sie das Fahrzeug in diesem Fall unver-
züglich von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb
überprüfen.
Kontrollleuchten
Kontrollleuchte für Fahrtrich-
tungsanzeiger ( S.146)
Kontrollleuchte für Schlus-
sleuchte ( S.149)
Kontrollleuchte für Scheinwerfer-
fernlicht ( S.150)
Kontrollleuchte für automati-
sches Fernlicht (je nach Ausstat-
tung) ( S.152)
Kontrollleuchte für Nebelschein-
werfer ( S.155)
Kontrollleuchte für Nebelschlus-
sleuchte ( S.155)
PCS-Warnleuchte*1, 2 (je nach
Ausstattung) ( S.169)
Kontrollleuchte für Geschwindig-
keitsregelsystem*3 (je nach Aus-
stattung) ( S.187)

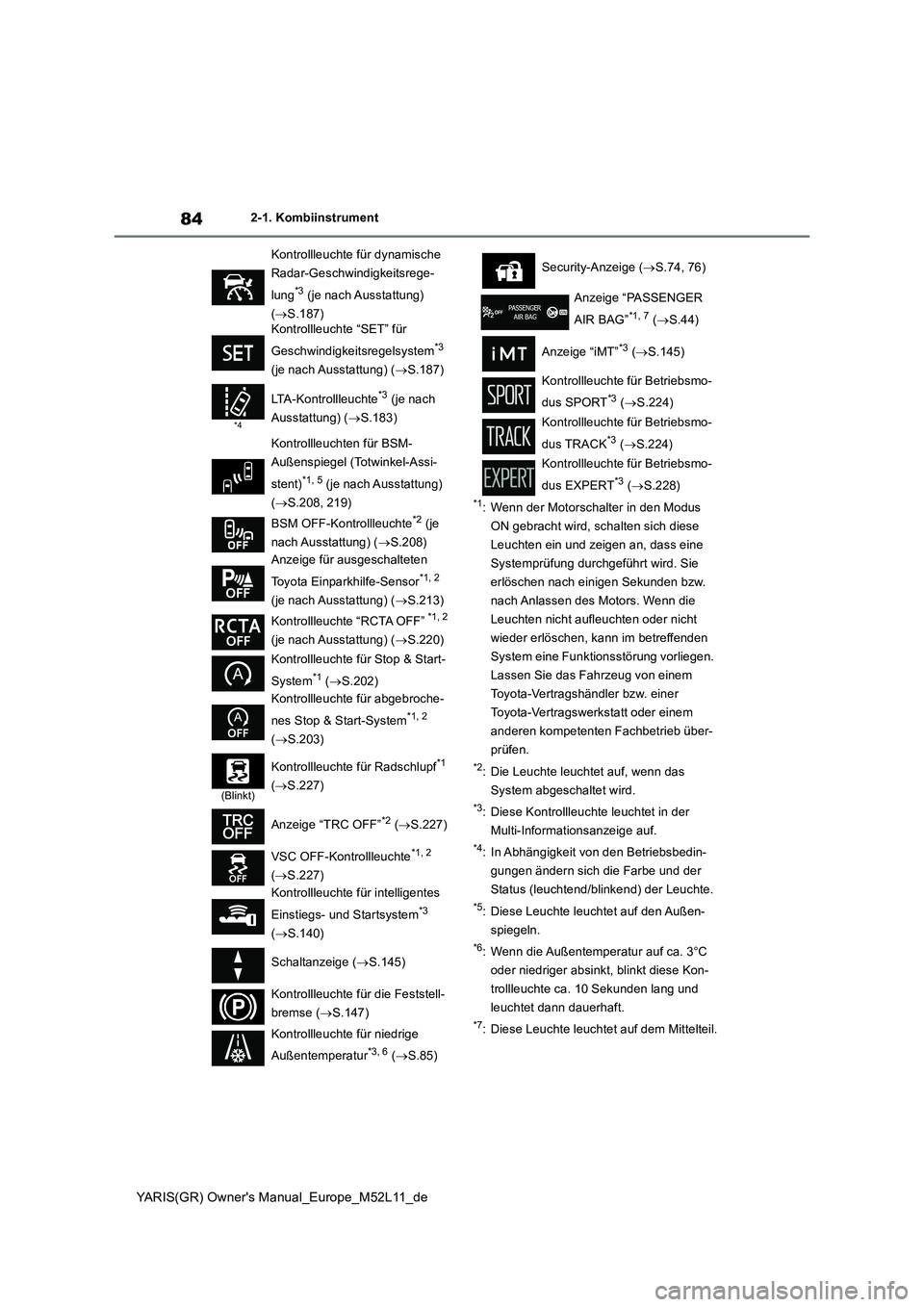

84
YARIS(GR) Owner's Manual_Europe_M52L11_de
2-1. Kombiinstrument
*1: Wenn der Motorschalter in den Modus
ON gebracht wird, schalten sich diese
Leuchten ein und zeigen an, dass eine
Systemprüfung durchgeführt wird. Sie
erlöschen nach einigen Sekunden bzw.
nach Anlassen des Motors. Wenn die
Leuchten nicht aufleuchten oder nicht
wieder erlöschen, kann im betreffenden
System eine Funktionsstörung vorliegen.
Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb über-
prüfen.
*2: Die Leuchte leuchtet auf, wenn das
System abgeschaltet wird.
*3: Diese Kontrollleuchte leuchtet in der
Multi-Informationsanzeige auf.
*4: In Abhängigkeit von den Betriebsbedin-
gungen ändern sich die Farbe und der
Status (leuchtend/blinkend) der Leuchte.
*5: Diese Leuchte leuchtet auf den Außen-
spiegeln.
*6: Wenn die Außentemperatur auf ca. 3°C
oder niedriger absinkt, blinkt diese Kon-
trollleuchte ca. 10 Sekunden lang und
leuchtet dann dauerhaft.
*7: Diese Leuchte leuchtet auf dem Mittelteil.
Kontrollleuchte für dynamische
Radar-Geschwindigkeitsrege-
lung*3 (je nach Ausstattung)
( S.187) Kontrollleuchte “SET” für
Geschwindigkeitsregelsystem*3
(je nach Ausstattung) ( S.187)
*4
LTA-Kontrollleuchte*3 (je nach
Ausstattung) ( S.183)
Kontrollleuchten für BSM-
Außenspiegel (Totwinkel-Assi-
stent)*1, 5 (je nach Ausstattung)
( S.208, 219)
BSM OFF-Kontrollleuchte*2 (je
nach Ausstattung) ( S.208)
Anzeige für ausgeschalteten
Toyota Einparkhilfe-Sensor*1, 2
(je nach Ausstattung) ( S.213)
Kontrollleuchte “RCTA OFF” *1, 2
(je nach Ausstattung) ( S.220)
Kontrollleuchte für Stop & Start-
System*1 ( S.202)
Kontrollleuchte für abgebroche-
nes Stop & Start-System*1, 2
( S.203)
(Blinkt)
Kontrollleuchte für Radschlupf*1
( S.227)
Anzeige “TRC OFF”*2 ( S.227)
VSC OFF-Kontrollleuchte*1, 2
( S.227)
Kontrollleuchte für intelligentes
Einstiegs- und Startsystem*3
( S.140)
Schaltanzeige ( S.145)
Kontrollleuchte für die Feststell-
bremse ( S.147)
Kontrollleuchte für niedrige
Außentemperatur*3, 6 ( S.85)
Security-Anzeige (S.74, 76)
Anzeige “PASSENGER
AIR BAG”*1, 7 ( S.44)
Anzeige “iMT”*3 ( S.145)
Kontrollleuchte für Betriebsmo-
dus SPORT*3 ( S.224)
Kontrollleuchte für Betriebsmo-
dus TRACK*3 ( S.224)
Kontrollleuchte für Betriebsmo-
dus EXPERT*3 ( S.228)

4

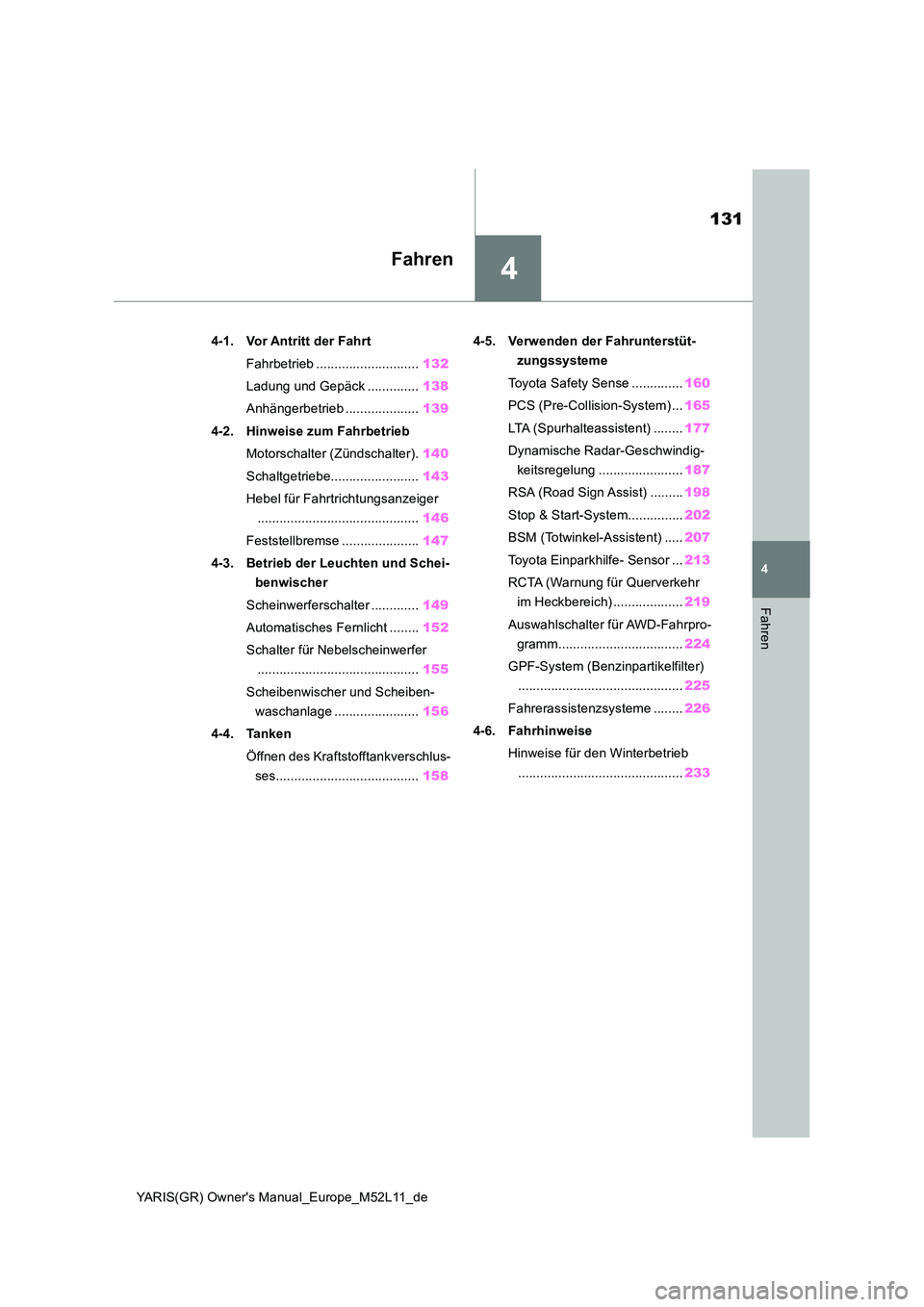

131
YARIS(GR) Owner's Manual_Europe_M52L11_de
4
Fahren
Fahren
4-1. Vor Antritt der Fahrt
Fahrbetrieb ............................ 132
Ladung und Gepäck .............. 138
Anhängerbetrieb .................... 139
4-2. Hinweise zum Fahrbetrieb
Motorschalter (Zündschalter). 140
Schaltgetriebe........................ 143
Hebel für Fahrtrichtungsanzeiger
............................................ 146
Feststellbremse ..................... 147
4-3. Betrieb der Leuchten und Schei-
benwischer
Scheinwerferschalter ............. 149
Automatisches Fernlicht ........ 152
Schalter für Nebelscheinwerfer
............................................ 155
Scheibenwischer und Scheiben-
waschanlage ....................... 156
4-4. Tanken
Öffnen des Kraftstofftankverschlus-
ses....................................... 158
4-5. Verwenden der Fahrunterstüt-
zungssysteme
Toyota Safety Sense .............. 160
PCS (Pre-Collision-System) ... 165
LTA (Spurhalteassistent) ........ 177
Dynamische Radar-Geschwindig-
keitsregelung ....................... 187
RSA (Road Sign Assist) ......... 198
Stop & Start-System............... 202
BSM (Totwinkel-Assistent) ..... 207
Toyota Einparkhilfe- Sensor ... 213
RCTA (Warnung für Querverkehr
im Heckbereich) ................... 219
Auswahlschalter für AWD-Fahrpro-
gramm.................................. 224
GPF-System (Benzinpartikelfilter)
............................................. 225
Fahrerassistenzsysteme ........ 226
4-6. Fahrhinweise
Hinweise für den Winterbetrieb
............................................. 233

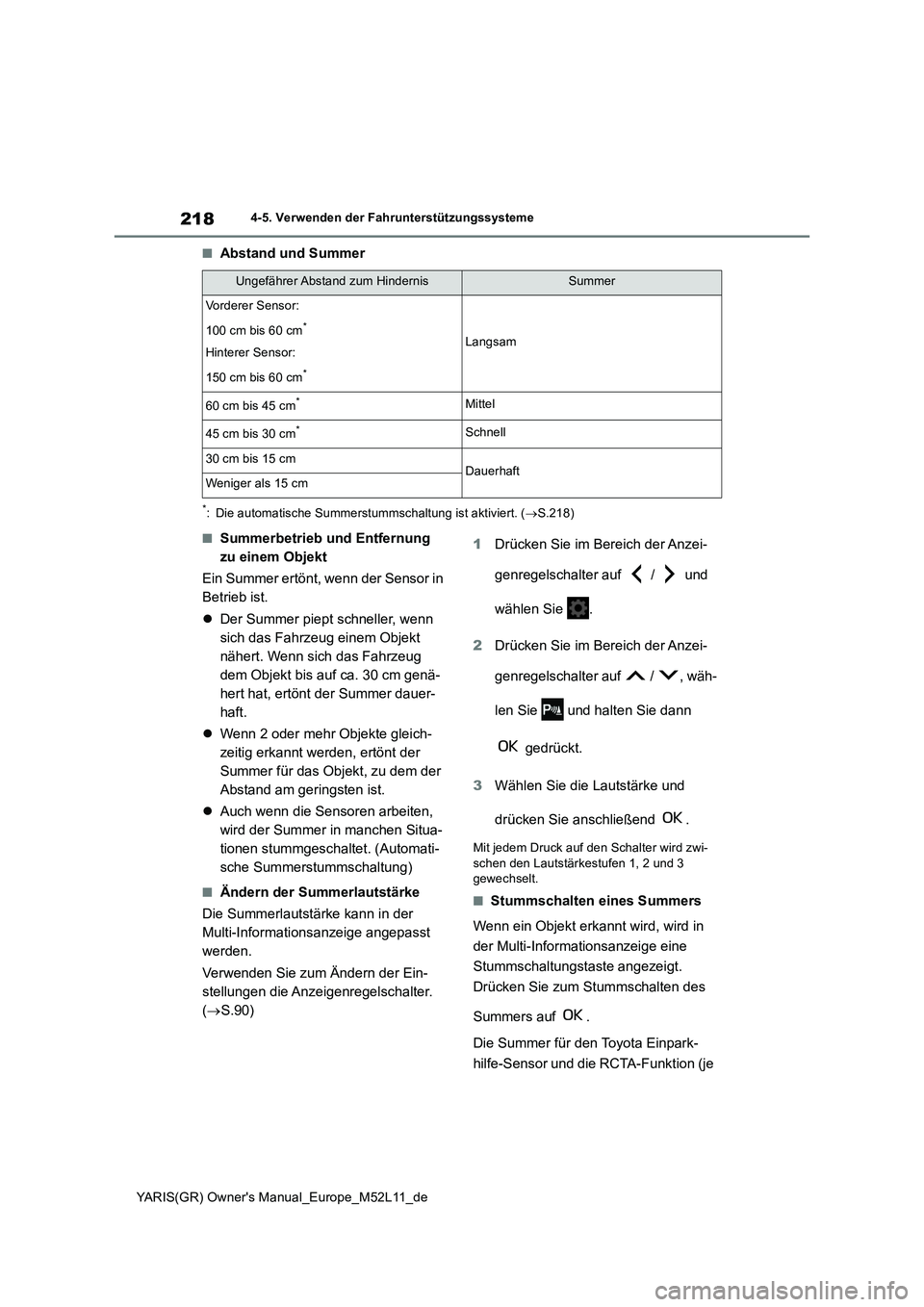

218
YARIS(GR) Owner's Manual_Europe_M52L11_de
4-5. Verwenden der Fahrunterstützungssysteme
■Abstand und Summer
*: Die automatische Summerstummschaltung ist aktiviert. (S.218)
■Summerbetrieb und Entfernung
zu einem Objekt
Ein Summer ertönt, wenn der Sensor in
Betrieb ist.
 Der Summer piept schneller, wenn
sich das Fahrzeug einem Objekt
nähert. Wenn sich das Fahrzeug
dem Objekt bis auf ca. 30 cm genä-
hert hat, ertönt der Summer dauer-
haft.
 Wenn 2 oder mehr Objekte gleich-
zeitig erkannt werden, ertönt der
Summer für das Objekt, zu dem der
Abstand am geringsten ist.
 Auch wenn die Sensoren arbeiten,
wird der Summer in manchen Situa-
tionen stummgeschaltet. (Automati-
sche Summerstummschaltung)
■Ändern der Summerlautstärke
Die Summerlautstärke kann in der
Multi-Informationsanzeige angepasst
werden.
Verwenden Sie zum Ändern der Ein-
stellungen die Anzeigenregelschalter.
( S.90)
1 Drücken Sie im Bereich der Anzei-
genregelschalter auf / und
wählen Sie .
2 Drücken Sie im Bereich der Anzei-
genregelschalter auf / , wäh-
len Sie und halten Sie dann
gedrückt.
3 Wählen Sie die Lautstärke und
drücken Sie anschließend .
Mit jedem Druck auf den Schalter wird zwi-
schen den Lautstärkestufen 1, 2 und 3 gewechselt.
■Stummschalten eines Summers
Wenn ein Objekt erkannt wird, wird in
der Multi-Informationsanzeige eine
Stummschaltungstaste angezeigt.
Drücken Sie zum Stummschalten des
Summers auf .
Die Summer für den Toyota Einpark-
hilfe-Sensor und die RCTA-Funktion (je
Ungefährer Abstand zum HindernisSummer
Vorderer Sensor:
100 cm bis 60 cm*
Hinterer Sensor:
150 cm bis 60 cm*
Langsam
60 cm bis 45 cm*Mittel
45 cm bis 30 cm*Schnell
30 cm bis 15 cmDauerhaftWeniger als 15 cm

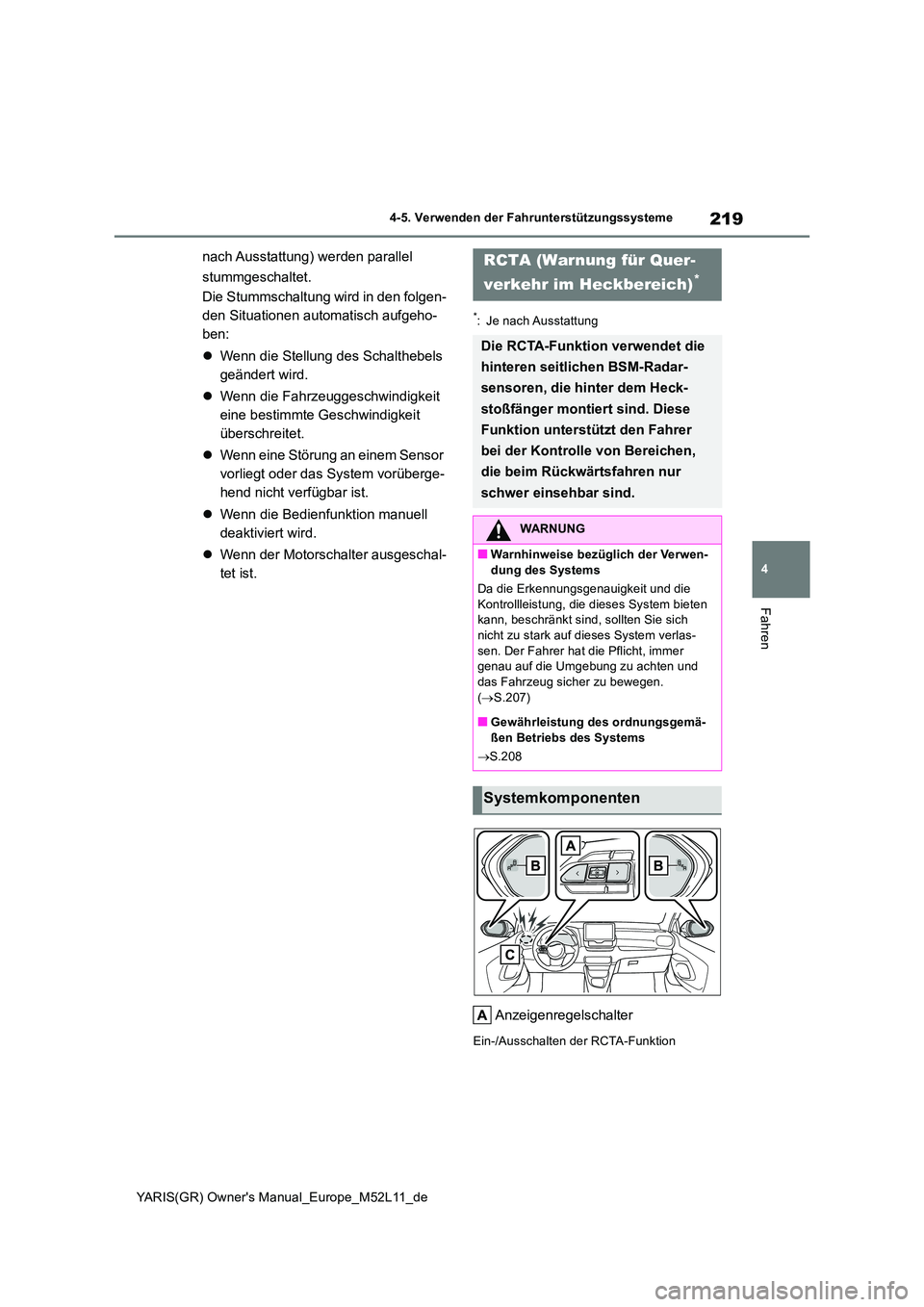

219
4
YARIS(GR) Owner's Manual_Europe_M52L11_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
nach Ausstattung) werden parallel
stummgeschaltet.
Die Stummschaltung wird in den folgen-
den Situationen automatisch aufgeho-
ben:
 Wenn die Stellung des Schalthebels
geändert wird.
 Wenn die Fahrzeuggeschwindigkeit
eine bestimmte Geschwindigkeit
überschreitet.
 Wenn eine Störung an einem Sensor
vorliegt oder das System vorüberge-
hend nicht verfügbar ist.
 Wenn die Bedienfunktion manuell
deaktiviert wird.
 Wenn der Motorschalter ausgeschal-
tet ist.
*: Je nach Ausstattung
Anzeigenregelschalter
Ein-/Ausschalten der RCTA-Funktion
RCTA (Warnung für Quer-
verkehr im Heckbereich)*
Die RCTA-Funktion verwendet die
hinteren seitlichen BSM-Radar-
sensoren, die hinter dem Heck-
stoßfänger montiert sind. Diese
Funktion unterstützt den Fahrer
bei der Kontrolle von Bereichen,
die beim Rückwärtsfahren nur
schwer einsehbar sind.
WARNUNG
■Warnhinweise bezüglich der Verwen-
dung des Systems
Da die Erkennungsgenauigkeit und die Kontrollleistung, die dieses System bieten kann, beschränkt sind, sollten Sie sich
nicht zu stark auf dieses System verlas- sen. Der Fahrer hat die Pflicht, immer genau auf die Umgebung zu achten und
das Fahrzeug sicher zu bewegen. ( S.207)
■Gewährleistung des ordnungsgemä-
ßen Betriebs des Systems
 S.208
Systemkomponenten

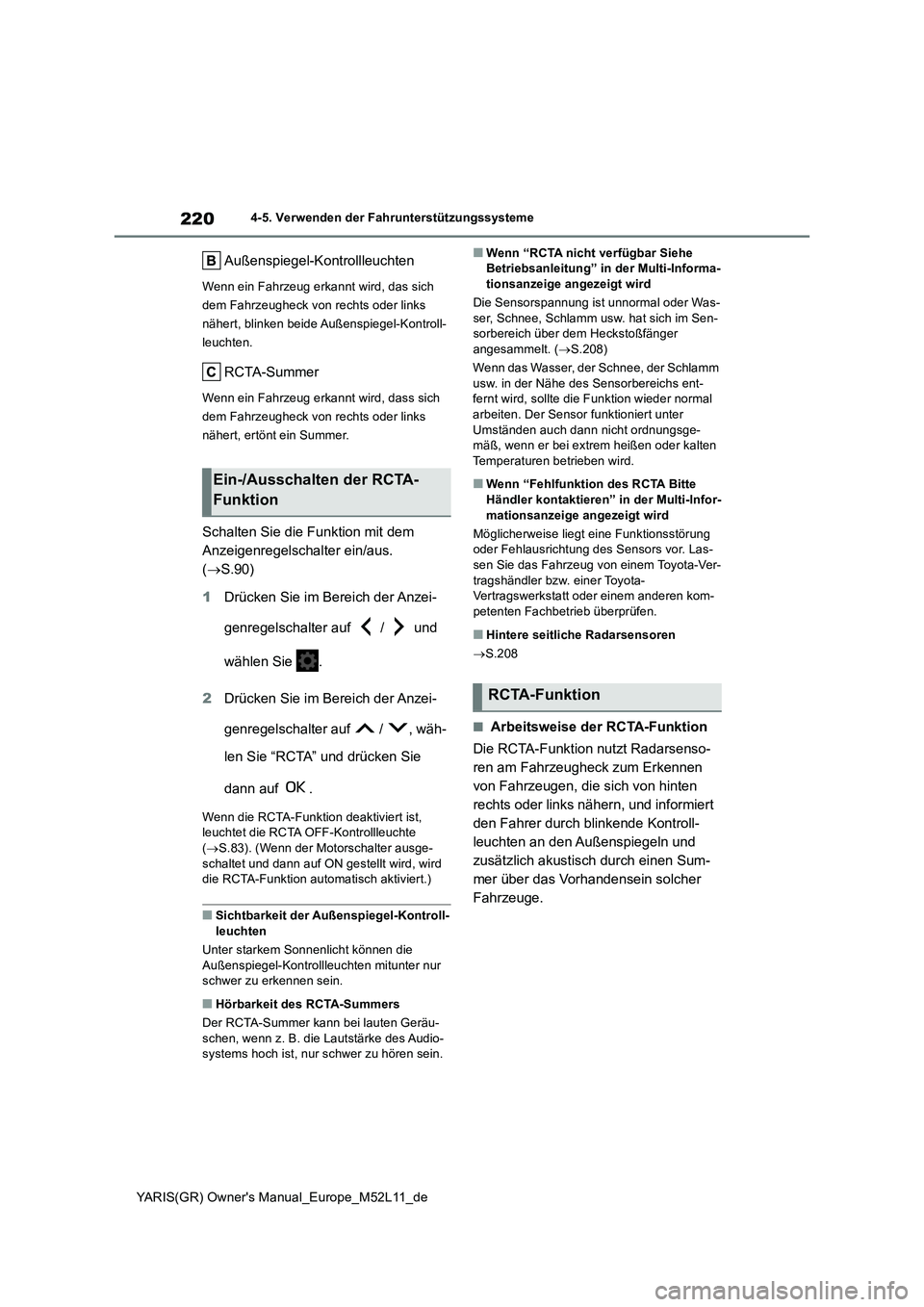

220
YARIS(GR) Owner's Manual_Europe_M52L11_de
4-5. Verwenden der Fahrunterstützungssysteme
Außenspiegel-Kontrollleuchten
Wenn ein Fahrzeug erkannt wird, das sich
dem Fahrzeugheck von rechts oder links
nähert, blinken beide Außenspiegel-Kontroll-
leuchten.
RCTA-Summer
Wenn ein Fahrzeug erkannt wird, dass sich
dem Fahrzeugheck von rechts oder links
nähert, ertönt ein Summer.
Schalten Sie die Funktion mit dem
Anzeigenregelschalter ein/aus.
( S.90)
1 Drücken Sie im Bereich der Anzei-
genregelschalter auf / und
wählen Sie .
2 Drücken Sie im Bereich der Anzei-
genregelschalter auf / , wäh-
len Sie “RCTA” und drücken Sie
dann auf .
Wenn die RCTA-Funktion deaktiviert ist, leuchtet die RCTA OFF-Kontrollleuchte
( S.83). (Wenn der Motorschalter ausge- schaltet und dann auf ON gestellt wird, wird die RCTA-Funktion automatisch aktiviert.)
■Sichtbarkeit der Außenspiegel-Kontroll-
leuchten
Unter starkem Sonnenlicht können die Außenspiegel-Kontrollleuchten mitunter nur schwer zu erkennen sein.
■Hörbarkeit des RCTA-Summers
Der RCTA-Summer kann bei lauten Geräu-
schen, wenn z. B. die Lautstärke des Audio- systems hoch ist, nur schwer zu hören sein.
■Wenn “RCTA nicht verfügbar Siehe Betriebsanleitung” in der Multi-Informa-tionsanzeige angezeigt wird
Die Sensorspannung ist unnormal oder Was-
ser, Schnee, Schlamm usw. hat sich im Sen- sorbereich über dem Heckstoßfänger angesammelt. ( S.208)
Wenn das Wasser, der Schnee, der Schlamm
usw. in der Nähe des Sensorbereichs ent- fernt wird, sollte die Funktion wieder normal arbeiten. Der Sensor funktioniert unter
Umständen auch dann nicht ordnungsge- mäß, wenn er bei extrem heißen oder kalten Temperaturen betrieben wird.
■Wenn “Fehlfunktion des RCTA Bitte
Händler kontaktieren” in der Multi-Infor- mationsanzeige angezeigt wird
Möglicherweise liegt eine Funktionsstörung oder Fehlausrichtung des Sensors vor. Las-
sen Sie das Fahrzeug von einem Toyota-Ver- tragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kom-
petenten Fachbetrieb überprüfen.
■Hintere seitliche Radarsensoren
 S.208
■Arbeitsweise der RCTA-Funktion
Die RCTA-Funktion nutzt Radarsenso-
ren am Fahrzeugheck zum Erkennen
von Fahrzeugen, die sich von hinten
rechts oder links nähern, und informiert
den Fahrer durch blinkende Kontroll-
leuchten an den Außenspiegeln und
zusätzlich akustisch durch einen Sum-
mer über das Vorhandensein solcher
Fahrzeuge.
Ein-/Ausschalten der RCTA-
Funktion
RCTA-Funktion

221
4
YARIS(GR) Owner's Manual_Europe_M52L11_de

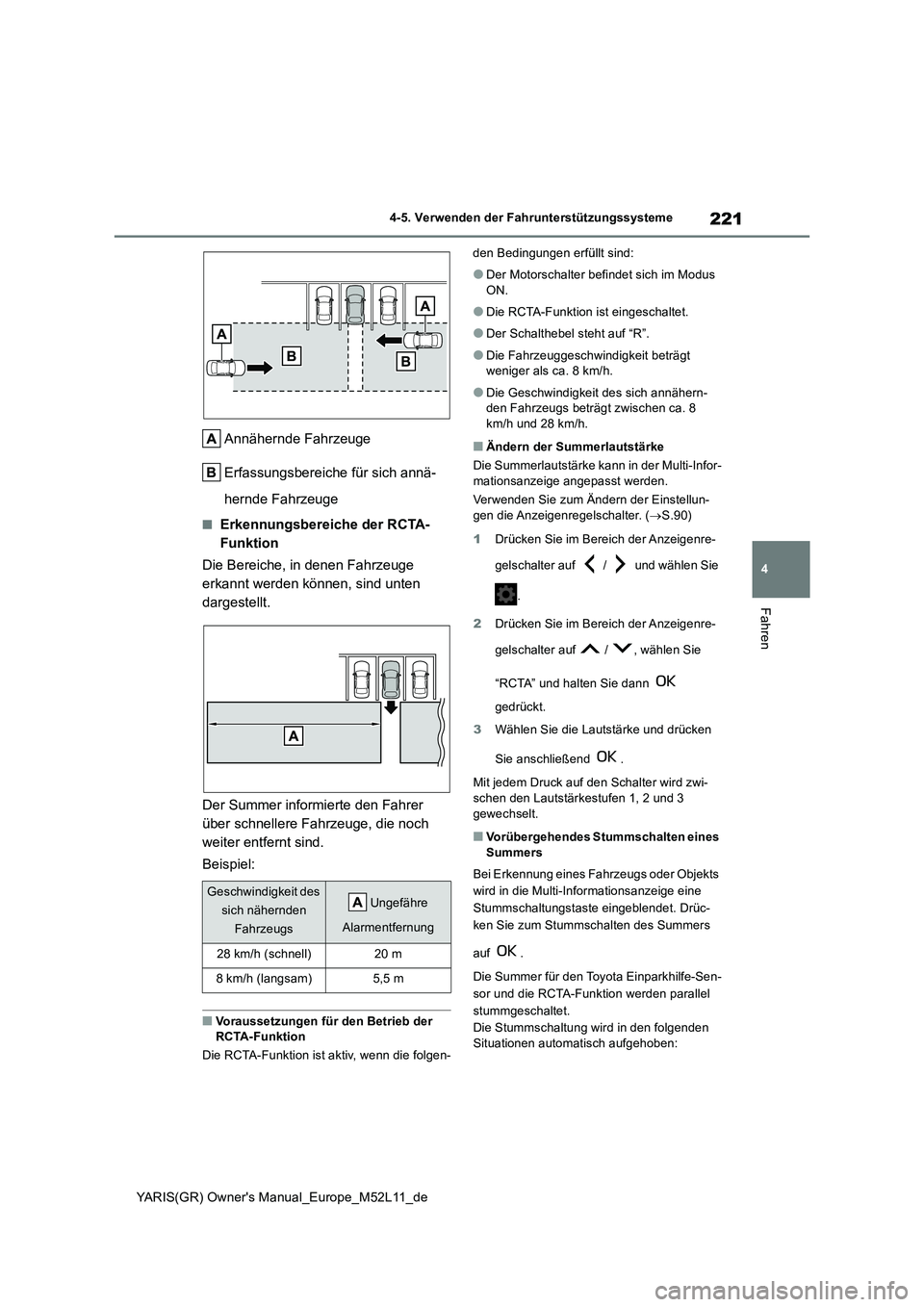

4-5. Verwenden der Fahrunterstützungssysteme
Fahren
Annähernde Fahrzeuge
Erfassungsbereiche für sich annä-
hernde Fahrzeuge
■Erkennungsbereiche der RCTA-
Funktion
Die Bereiche, in denen Fahrzeuge
erkannt werden können, sind unten
dargestellt.
Der Summer informierte den Fahrer
über schnellere Fahrzeuge, die noch
weiter entfernt sind.
Beispiel:
■Voraussetzungen für den Betrieb der RCTA-Funktion
Die RCTA-Funktion ist aktiv, wenn die folgen-
den Bedingungen erfüllt sind:
●Der Motorschalter befindet sich im Modus
ON.
●Die RCTA-Funktion ist eingeschaltet.
●Der Schalthebel steht auf “R”.
●Die Fahrzeuggeschwindigkeit beträgt weniger als ca. 8 km/h.
●Die Geschwindigkeit des sich annähern-den Fahrzeugs beträgt zwischen ca. 8 km/h und 28 km/h.
■Ändern der Summerlautstärke
Die Summerlautstärke kann in der Multi-Infor-
mationsanzeige angepasst werden.
Verwenden Sie zum Ändern der Einstellun- gen die Anzeigenregelschalter. ( S.90)
1 Drücken Sie im Bereich der Anzeigenre-
gelschalter auf / und wählen Sie
.
2 Drücken Sie im Bereich der Anzeigenre-
gelschalter auf / , wählen Sie
“RCTA” und halten Sie dann
gedrückt.
3 Wählen Sie die Lautstärke und drücken
Sie anschließend .
Mit jedem Druck auf den Schalter wird zwi-
schen den Lautstärkestufen 1, 2 und 3 gewechselt.
■Vorübergehendes Stummschalten eines Summers
Bei Erkennung eines Fahrzeugs oder Objekts
wird in die Multi-Informationsanzeige eine
Stummschaltungstaste eingeblendet. Drüc-
ken Sie zum Stummschalten des Summers
auf .
Die Summer für den Toyota Einparkhilfe-Sen-
sor und die RCTA-Funktion werden parallel
stummgeschaltet.
Die Stummschaltung wird in den folgenden
Situationen automatisch aufgehoben:
Geschwindigkeit des
sich nähernden
Fahrzeugs
Ungefähre
Alarmentfernung
28 km/h (schnell)20 m
8 km/h (langsam)5,5 m
