2021 TOYOTA COROLLA HYBRID Instructieboekje (in Dutch)

4967-3. Zelf uit te voeren onderhoud
COROLLA HV_TMMT_EE
WAARSCHUWING
●Zet het contact UIT om het hybridesys-
teem uit te schakelen alvorens de venti-
latieopening schoon te maken.
■Bij het verwijderen van de afdekkap
van de ventilatieopening
Raak de servicestekker die zich in de
buurt van de ventilatieopening bevindt niet
aan. ( Blz. 79)
OPMERKING
■Bij het schoonmaken van de ventila-
tieopening
Gebruik bij het reinigen van de ventilatie-
opening alleen een stofzuiger voor het ver-
wijderen van verontreinigingen. Als er
perslucht wordt gebruikt om de verontreini-
gingen te verwijderen, kunnen deze in de
ventilatieopening geblazen worden, waar-
door de prestaties van het batterijpakket
(tractiebatterij) in negatieve zin beïnvloed
kunnen worden en er een storing kan ont-
staan.
■Voorkomen van beschadigingen aan
de auto
●Zorg dat er geen water en verontreini-
gingen in de ventilatieopening terecht-
komen als de afdekkap is verwijderd.
●Ga voorzichtig om met het filter om te
voorkomen dat het filter beschadigd
raakt.
Laat een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige een beschadigd filter ver-
vangen door een nieuw filter.
●Plaats het filter en de afdekkap na het
reinigen in hun oorspronkelijke positie.
●Plaats alleen het voor deze auto
bestemde filter in de ventilatieopening
en gebruik de auto niet terwijl het filter
verwijderd is.
■Als Maintenance Required for Trac-
tion Battery Cooling Parts See
Owner’s Manual (Onderhoud vereist
voor koelonderdelen tractiebatterij,
zie handleiding) wordt weergegeven
op het multi-informatiedisplay
Als er met de auto wordt doorgereden ter-
wijl de waarschuwingsmelding (die aan-
geeft dat het laden/ontladen van het
batterijpakket [tractiebatterij] wordt
begrensd) weergegeven wordt, kan het
batterijpakket (tractiebatterij) oververhit
raken waardoor er een storing kan ont-
staan. Reinig de ventilatieopening onmid-
dellijk als de waarsc huwingsmelding wordt
weergegeven.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 496 Tuesday, August 25, 2020 9:11 AM

497
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
COROLLA HV_TMMT_EE
■Als de batterij van de elektronische
sleutel ontladen is
De volgende verschijnselen kunnen zich
voordoen:
●Het Smart entry-systeem met startknop en
de afstandsbediening zullen niet goed wer-
ken.
●Het bereik van de afstandsbediening zal
kleiner worden.
 Sleufkopschroevendraaier
 Kleine sleufkopschroevendraaier
 Lithiumbatterij CR2032
■Gebruik een CR2032 lithiumbatterij
●Batterijen zijn verkrijgbaar bij een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige, plaatselijke
elektrozaken of fotospeciaalzaken.
●Vervang de batterij alleen door het door de
fabrikant aanbevolen type.
●Gooi batterijen niet weg, maar lever ze in
als KCA.
1 Maak de borging los en verwijder de
mechanische sleutel.
2 Verwijder het kapje van de sleutel.
Omwikkel het uiteinde van de sleufkop-
schroevendraaier met een doek om schade
aan de sleutel te voorkomen.
3Verwijder de lege batterij met een
kleine sleufkopschroevendraaier.
Bij het verwijderen van het kapje kan de
module van de elektronische sleutel aan het
kapje vastzitten, waardoor de batterij niet
zichtbaar is. Verwijder in dat geval de
module van de elektroni sche sleutel om de
batterij te kunnen verwijderen.

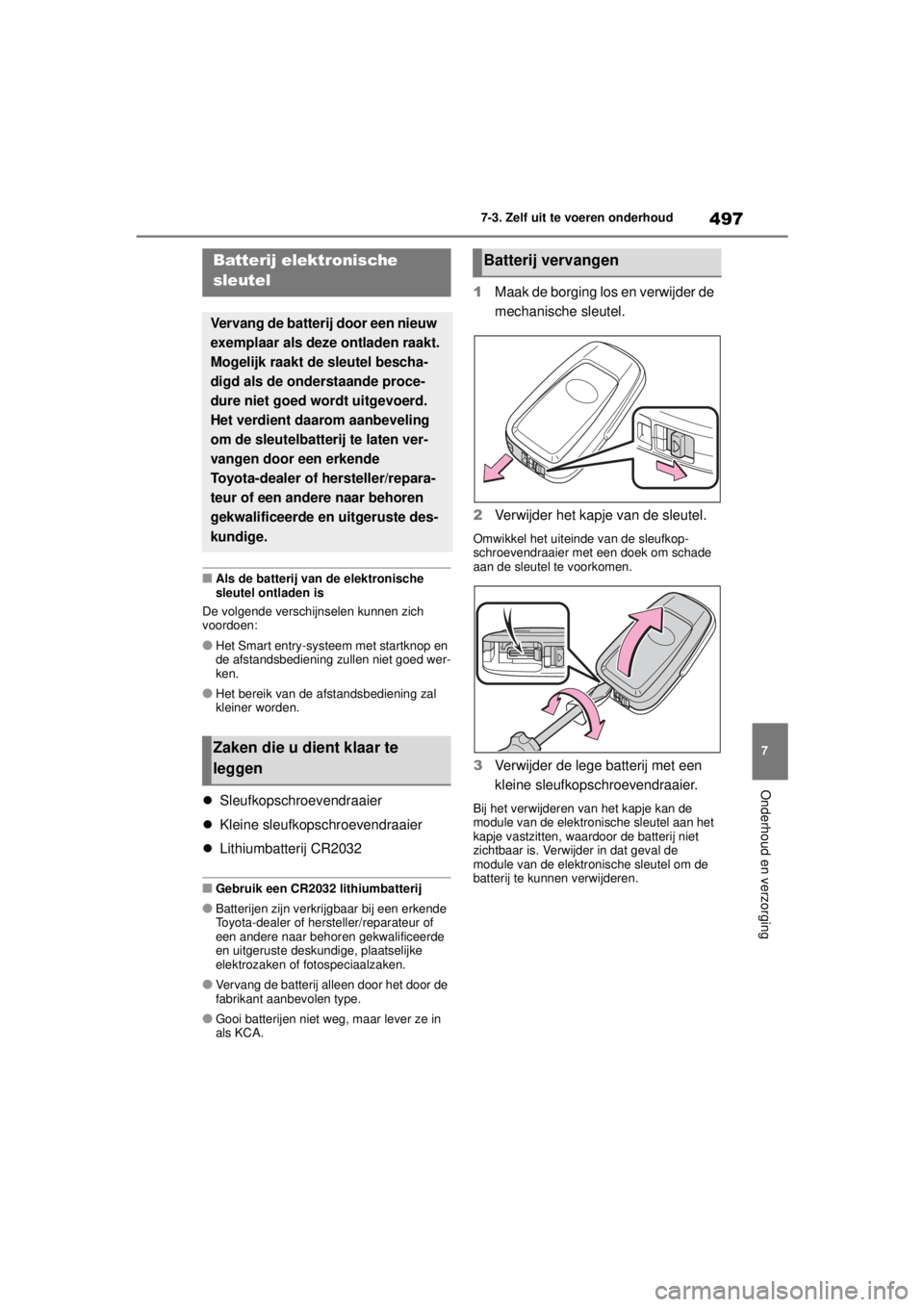

Batterij elektronische
sleutel
Vervang de batterij door een nieuw
exemplaar als deze ontladen raakt.
Mogelijk raakt de sleutel bescha-
digd als de onderstaande proce-
dure niet goed wordt uitgevoerd.
Het verdient daarom aanbeveling
om de sleutelbatterij te laten ver-
vangen door een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige.
Zaken die u dient klaar te
leggen
Batterij vervangen
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 497 Tuesday, August 25, 2020 9:11 AM

4987-3. Zelf uit te voeren onderhoud

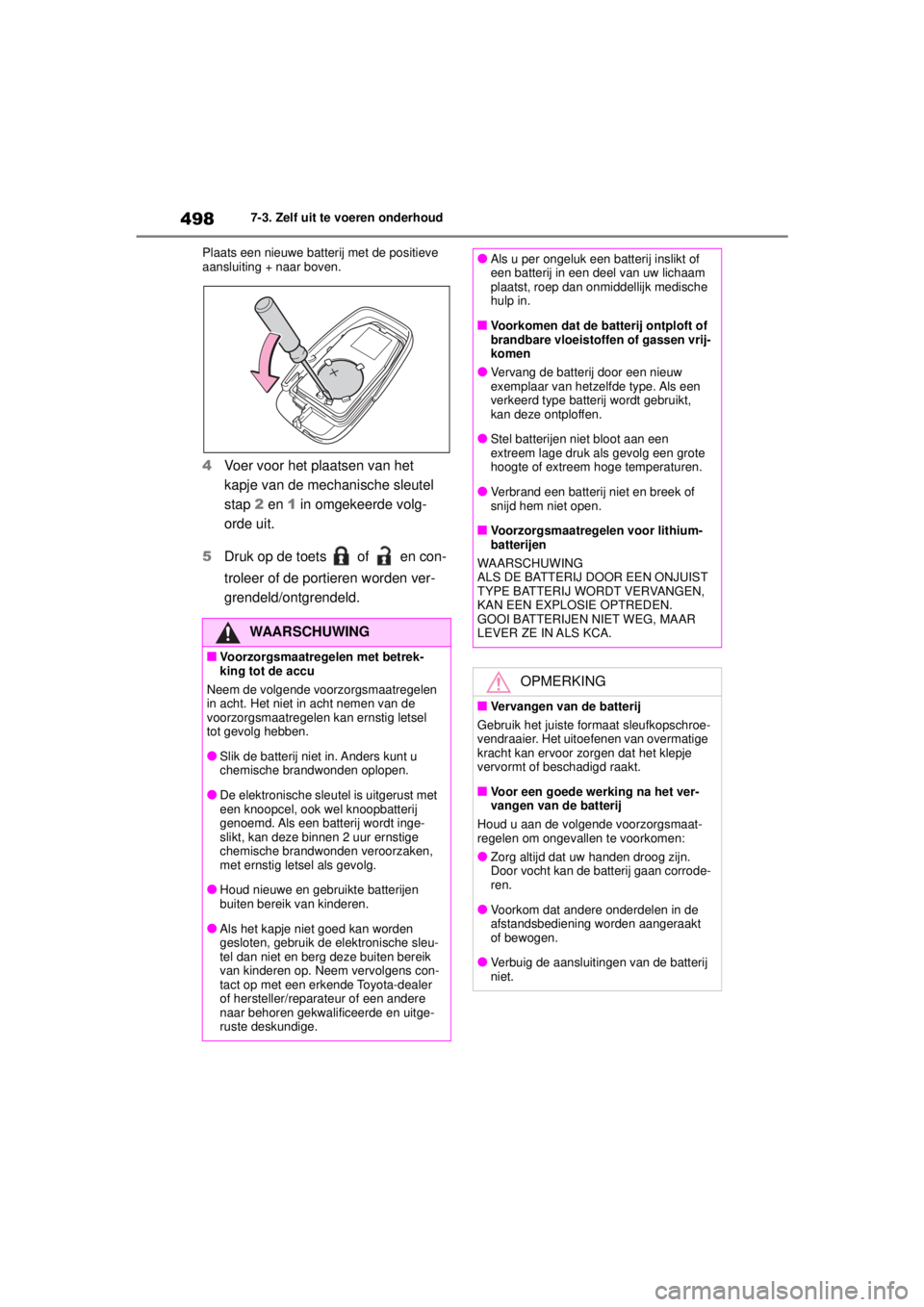

COROLLA HV_TMMT_EE Plaats een nieuwe batterij met de positieve
aansluiting + naar boven.
4
Voer voor het plaatsen van het
kapje van de mechanische sleutel
stap 2 en 1 in omgekeerde volg-
orde uit.
5 Druk op de toets of en con-
troleer of de portieren worden ver-
grendeld/ontgrendeld.
WAARSCHUWING
■Voorzorgsmaatregelen met betrek-
king tot de accu
Neem de volgende voorzorgsmaatregelen
in acht. Het niet in acht nemen van de
voorzorgsmaatregelen kan ernstig letsel
tot gevolg hebben.
●Slik de batterij niet in. Anders kunt u
chemische brandwonden oplopen.
●De elektronische sleutel is uitgerust met
een knoopcel, ook wel knoopbatterij
genoemd. Als een batterij wordt inge-
slikt, kan deze binnen 2 uur ernstige
chemische brandwonden veroorzaken,
met ernstig letsel als gevolg.
●Houd nieuwe en gebruikte batterijen
buiten bereik van kinderen.
●Als het kapje niet goed kan worden
gesloten, gebruik de elektronische sleu-
tel dan niet en berg deze buiten bereik
van kinderen op. Neem vervolgens con-
tact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
●Als u per ongeluk een batterij inslikt of
een batterij in een deel van uw lichaam
plaatst, roep dan on middellijk medische
hulp in.
■Voorkomen dat de batterij ontploft of
brandbare vloeistoffen of gassen vrij-
komen
●Vervang de batterij door een nieuw
exemplaar van hetzelfde type. Als een
verkeerd type batterij wordt gebruikt,
kan deze ontploffen.
●Stel batterijen niet bloot aan een
extreem lage druk als gevolg een grote
hoogte of extreem hoge temperaturen.
●Verbrand een batterij niet en breek of
snijd hem niet open.
■Voorzorgsmaatregelen voor lithium-
batterijen
WAARSCHUWING
ALS DE BATTERIJ DOOR EEN ONJUIST
TYPE BATTERIJ WORDT VERVANGEN,
KAN EEN EXPLOSIE OPTREDEN.
GOOI BATTERIJEN NIET WEG, MAAR
LEVER ZE IN ALS KCA.
OPMERKING
■Vervangen van de batterij
Gebruik het juiste formaat sleufkopschroe-
vendraaier. Het uitoefenen van overmatige
kracht kan ervoor zorgen dat het klepje
vervormt of beschadigd raakt.
■Voor een goede werking na het ver-
vangen van de batterij
Houd u aan de volgende voorzorgsmaat-
regelen om ongevallen te voorkomen:
●Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corrode-
ren.
●Voorkom dat andere onderdelen in de
afstandsbediening worden aangeraakt
of bewogen.
●Verbuig de aansluitingen van de batterij
niet.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 498 Tuesday, August 25, 2020 9:11 AM

499
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
COROLLA HV_TMMT_EE
1
Zet het contact UIT.
2 Open het deksel van de zekeringen-
kast.
Motorruimte: zekeringenkast type A
Druk de borglippen in en til de klep eraf.

Motorruimte: zekeringenkast type B
Druk de borglippen in en til de klep eraf. 
Onder het dashboard aan bestuur-
derszijde (auto's met linkse bestu-
ring)
Verwijder de klep.
Druk tijdens het verwijderen/plaatsen van de
klep de klauw in.

Onder het dashboard aan passa-
gierszijde (auto's met rechtse bestu-
ring)
Verwijder het deksel en vervolgens de klep.
Druk tijdens het verwijderen/plaatsen van de
klep de klauw in.
3
Verwijder de zekering met de zeke-
ringtrekker.
Controleren en ver vangen
van zekeringen
Als een bepaalde stroomverbrui-
ker niet werkt, kan het zijn dat een
zekering is doorgebrand. Contro-
leer in dat geval de desbetreffende
zekering en vervang deze indien
nodig.
Controleren en vervangen van
zekeringen
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 499 Tuesday, August 25, 2020 9:11 AM

5007-3. Zelf uit te voeren onderhoud
COROLLA HV_TMMT_EE

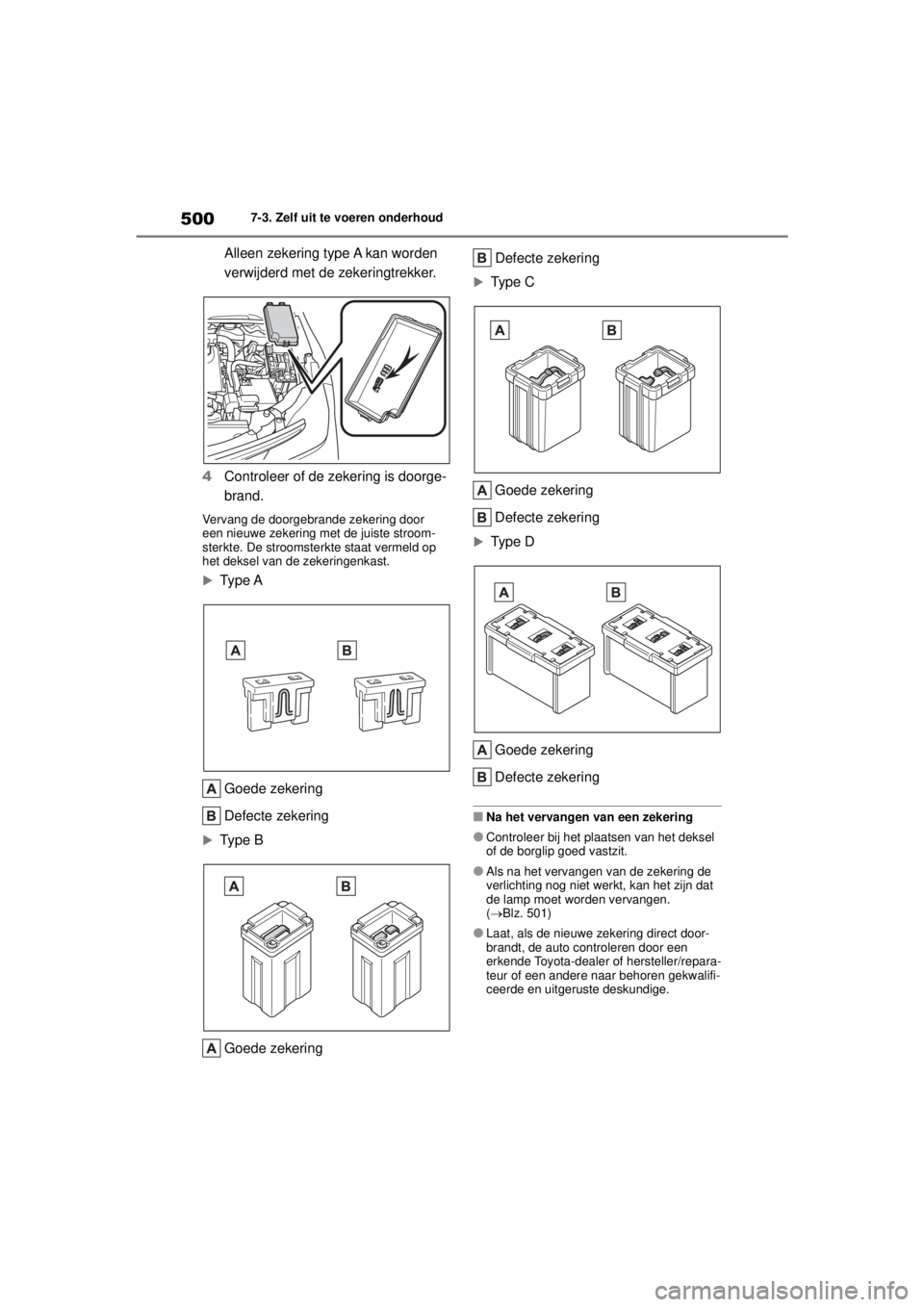

Alleen zekering type A kan worden
verwijderd met de zekeringtrekker.
4 Controleer of de zekering is doorge-
brand.
Vervang de doorgebrande zekering door
een nieuwe zekering met de juiste stroom-
sterkte. De stroomsterkte staat vermeld op
het deksel van de zekeringenkast.

Type A
Goede zekering
Defecte zekering
Type BGoede zekering Defecte zekering
Ty p e C
Goede zekering
Defecte zekering
Ty p e DGoede zekering
Defecte zekering
■Na het vervangen van een zekering
●Controleer bij het plaatsen van het deksel
of de borglip goed vastzit.
●Als na het vervangen van de zekering de
verlichting nog niet werkt, kan het zijn dat
de lamp moet worden vervangen.
(  Blz. 501)
●Laat, als de nieuwe zekering direct door-
brandt, de auto controleren door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 500 Tuesday, August 25, 2020 9:11 AM

501
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
COROLLA HV_TMMT_EE
■Als de stroomafname van een circuit te
groot is
De zekeringen zullen doorbranden voordat
de bedrading van de auto onherstelbaar
beschadigd raakt.
■Bij het vervangen van lampen
Toyota raadt u aan om originele Toyota-pro-
ducten te gebruiken, die speciaal voor deze
auto ontworpen zijn.
Doordat bepaalde lampen in verbinding staan
met circuits die zijn ontworpen om overbelas-
ting te voorkomen, kunnen niet-originele
onderdelen of onderdelen die niet voor deze
auto ontworpen zijn onbruikbaar zijn.
Controleer het vermogen van de
defecte lamp. ( Blz. 579)
■Vo o r
Koplampen (gloeilamp)
Richtingaanwijzers voor (gloeilamp)
WAARSCHUWING
■Voorkomen van storingen en het ont-
staan van brand
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan resulteren in schade aan
de auto, brand en ernstig letsel.
●Monteer nooit een zekering voor een
hogere stroomsterkte dan aangegeven,
of een stukje metaal.
●Gebruik altijd een originele Toyota-zeke-
ring of een gelijkwaardige zekering.
Vervang de zekering nooit door een
stukje draad of metaal, ook niet tijdelijk.
●Breng geen wijzigingen aan de zekerin-
gen of de zekeringenkasten aan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomaf-
name zo snel mogelijk vaststellen en repa-
reren door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.

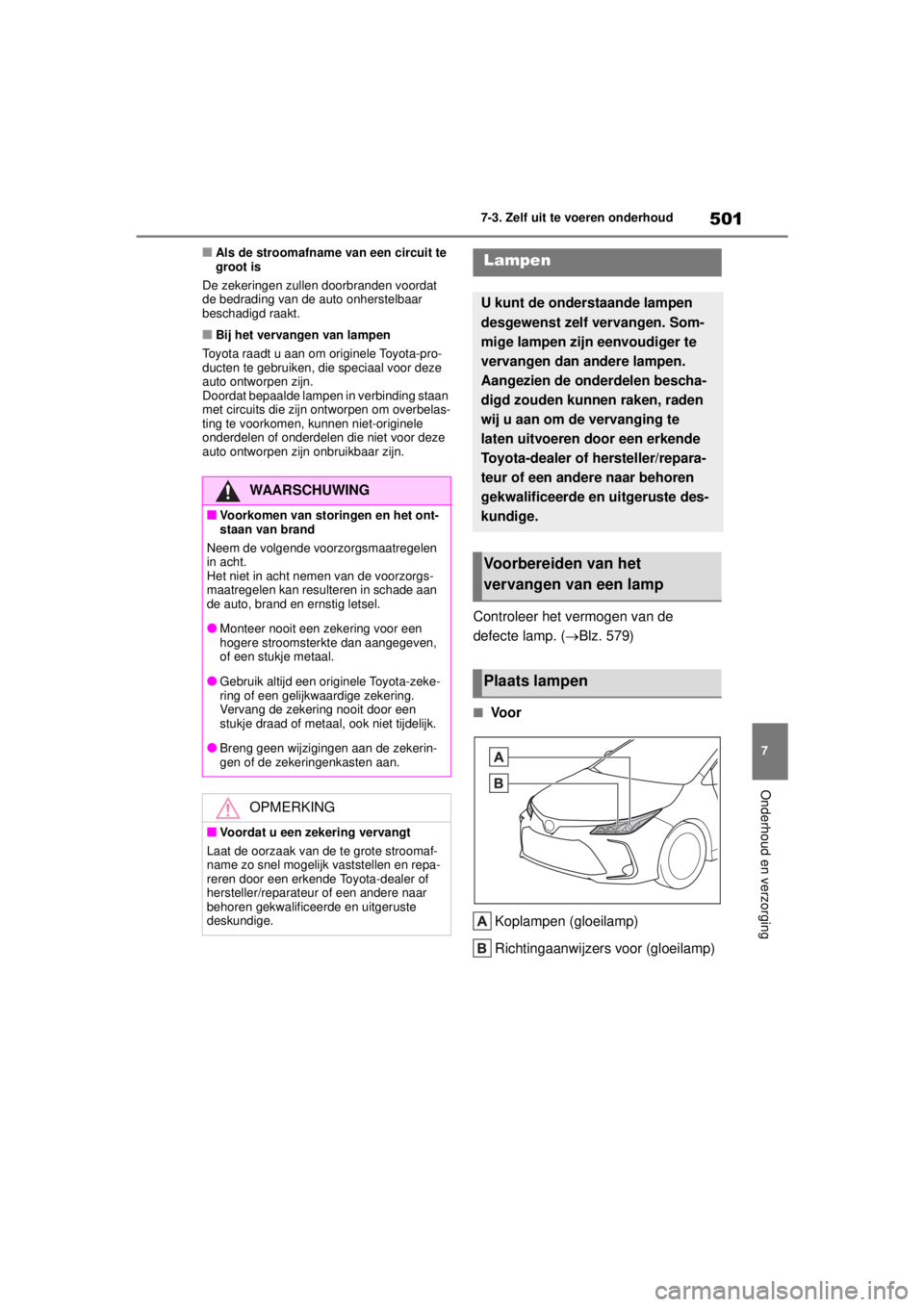

Lampen
U kunt de onderstaande lampen
desgewenst zelf vervangen. Som-
mige lampen zijn eenvoudiger te
vervangen dan andere lampen.
Aangezien de onderdelen bescha-
digd zouden kunnen raken, raden
wij u aan om de vervanging te
laten uitvoeren door een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige.
Voorbereiden van het
vervangen van een lamp
Plaats lampen
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 501 Tuesday, August 25, 2020 9:11 AM

5027-3. Zelf uit te voeren onderhoud
COROLLA HV_TMMT_EE

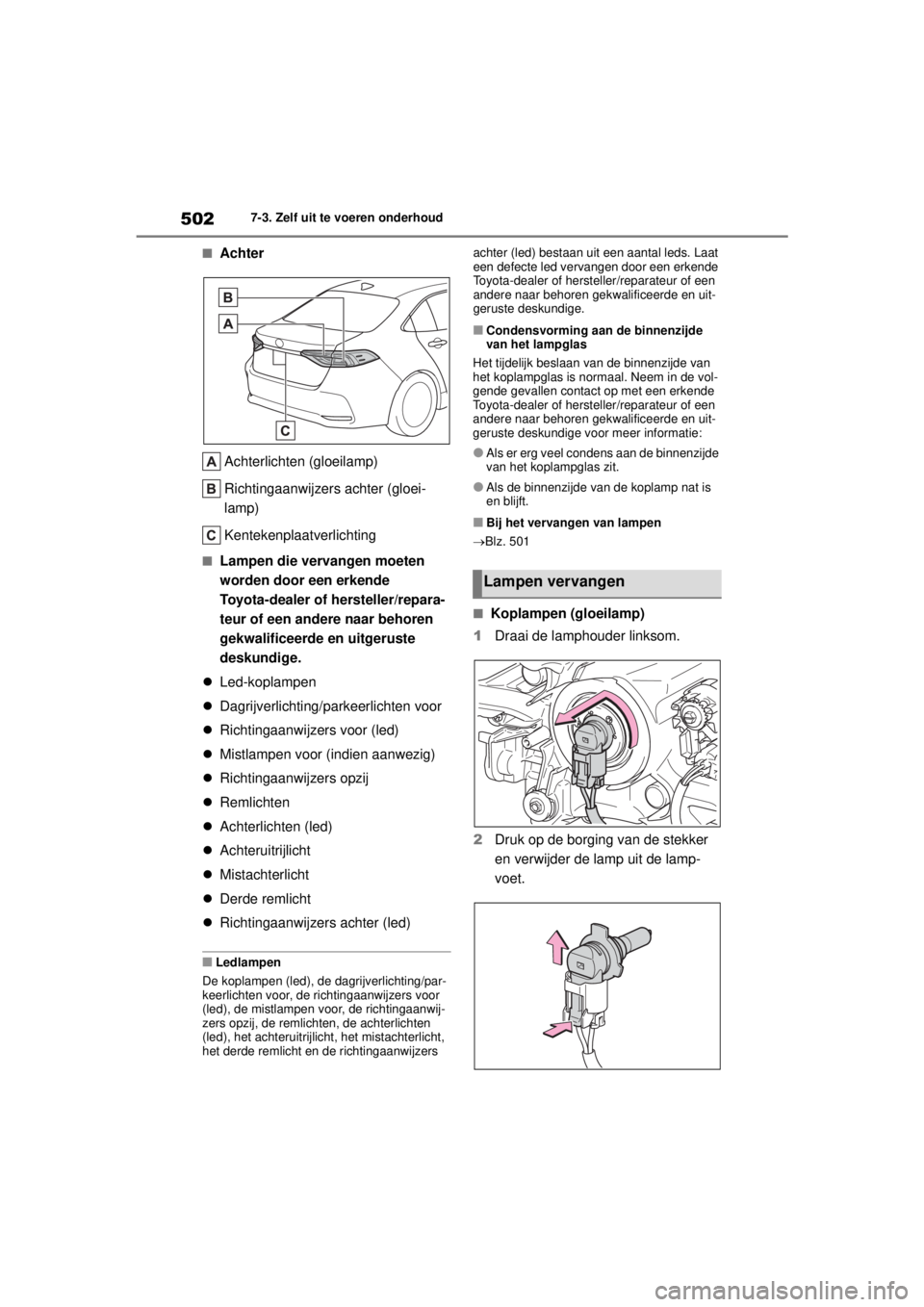

■Achter Achterlichten (gloeilamp)
Richtingaanwijzers achter (gloei-
lamp)
Kentekenplaatverlichting
■Lampen die vervangen moeten
worden door een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
 Led-koplampen
 Dagrijverlichting/ parkeerlichten voor
 Richtingaanwijzers voor (led)
 Mistlampen voor (indien aanwezig)
 Richtingaanwijzers opzij
 Remlichten
 Achterlichten (led)
 Achteruitrijlicht
 Mistachterlicht
 Derde remlicht
 Richtingaanwijzers achter (led)
■Ledlampen
De koplampen (led), de dagrijverlichting/par-
keerlichten voor, de richtingaanwijzers voor
(led), de mistlampen voor, de richtingaanwij-
zers opzij, de remlichten, de achterlichten
(led), het achteruitrijli cht, het mistachterlicht,
het derde remlicht en de richtingaanwijzers achter (led) bestaan uit een aantal leds. Laat
een defecte led vervangen door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
■Condensvorming aan de binnenzijde
van het lampglas
Het tijdelijk beslaan van de binnenzijde van
het koplampglas is normaal. Neem in de vol-
gende gevallen contact op met een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige voor meer informatie:
●Als er erg veel con dens aan de binnenzijde
van het koplampglas zit.
●Als de binnenzijde van de koplamp nat is
en blijft.
■Bij het vervangen van lampen
 Blz. 501
■Koplampen (gloeilamp)
1 Draai de lamphouder linksom.
2 Druk op de borging van de stekker
en verwijder de lamp uit de lamp-
voet.
Lampen vervangen
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 502 Tuesday, August 25, 2020 9:11 AM

503
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
COROLLA HV_TMMT_EE

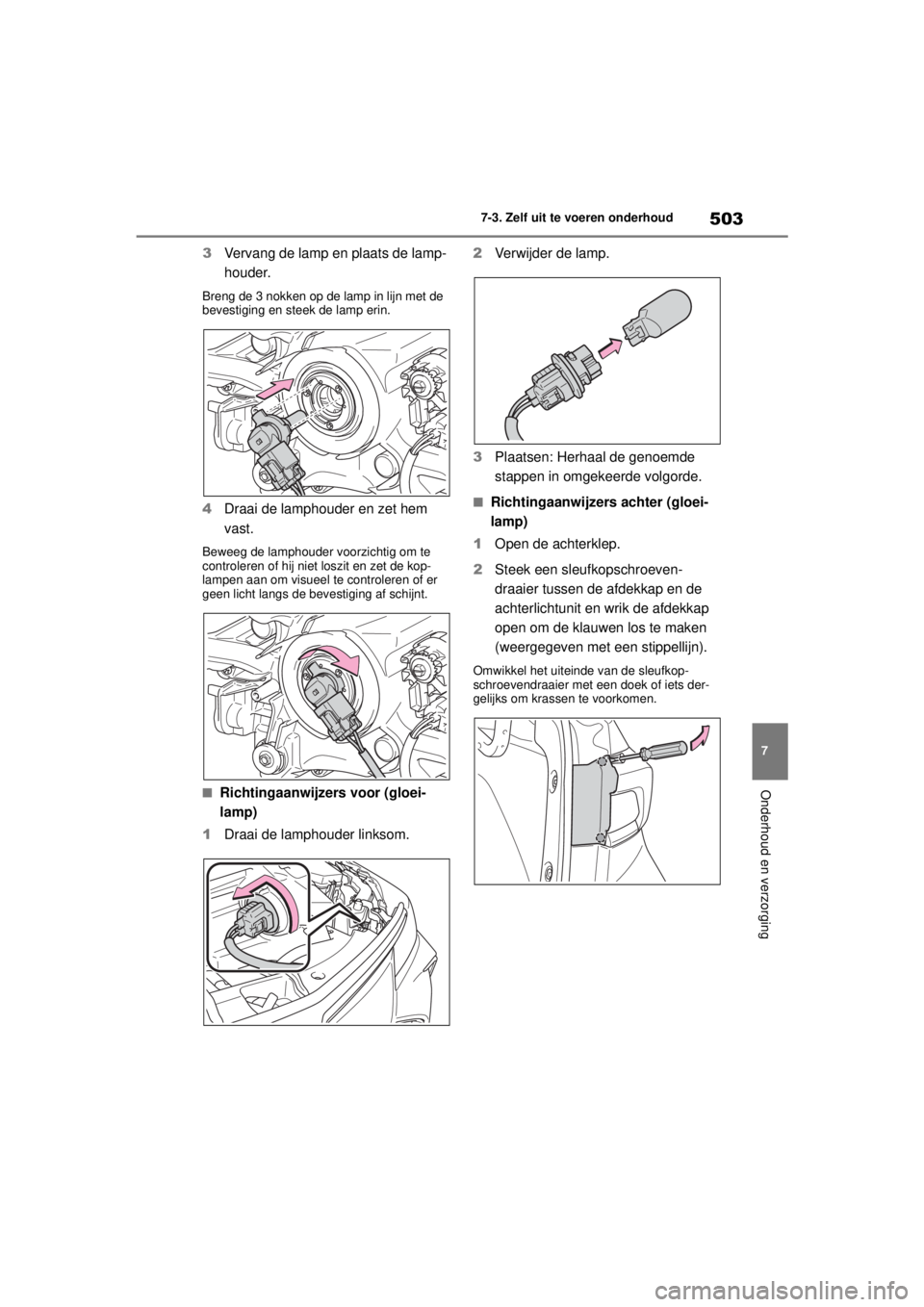

3
Vervang de lamp en plaats de lamp-
houder.
Breng de 3 nokken op de lamp in lijn met de
bevestiging en steek de lamp erin.
4Draai de lamphouder en zet hem
vast.
Beweeg de lamphouder voorzichtig om te
controleren of hij niet loszit en zet de kop-
lampen aan om visueel te controleren of er
geen licht langs de bevestiging af schijnt.
■Richtingaanwijzers voor (gloei-
lamp)
1 Draai de lamphouder linksom. 2
Verwijder de lamp.
3 Plaatsen: Herhaal de genoemde
stappen in omgekeerde volgorde.
■Richtingaanwijzers achter (gloei-
lamp)
1 Open de achterklep.
2 Steek een sleufkopschroeven-
draaier tussen de afdekkap en de
achterlichtunit en wrik de afdekkap
open om de klauwen los te maken
(weergegeven met een stippellijn).
Omwikkel het uiteinde van de sleufkop-
schroevendraaier met een doek of iets der-
gelijks om krassen te voorkomen.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 503 Tuesday, August 25, 2020 9:11 AM
