4647-3. Zelf uit te voeren onderhoud
COROLLA HV_TMMT_EE
7-3.Zelf uit te voeren onderhoudVoorzorgsmaatregelen bij
zelf uit te voeren
onderhoud
Als u controles en onderhouds-
werkzaamheden uitvoert, dient u
dit precies te doen zoals in dit
hoofdstuk wordt beschreven.
Onderhoud
OnderwerpBenodigdheden
Conditie
12V-accu
(  Blz. 472)
•Warm water
• Zuiveringszout
•Vet
• Universele sleutel (voor
de bouten van de accu-
kabels)
Koelvloeistof-
niveau motor/
vermogens-
regeleenheid
( Blz. 471)
• Toyota Super Long Life
Coolant of een gelijk-
waardig product
Toyota Super Long Life
koelvloeistof is voorge-
mixt met 50% koelvloei-
stof en 50% gedestilleerd
water.
• Trechter (uitsluitend voor het bijvullen van koel-
vloeistof)
Motoroliepeil
( Blz. 469)
• Originele Toyota-motor-
olie of gelijkwaardig
• Doek of poetspapier
• Trechter (uitsluitend voor
het bijvullen van motor-
olie)
Zekeringen
( Blz. 499)• Zekering met dezelfde
stroomsterkte als de oor-
spronkelijke zekering
Ventilatie-
opening
batterijpakket
(tractie-
batterij)
( Blz. 493)
• Stofzuiger, enz.
• Kruiskopschroeven-
draaier
Lampen
( Blz. 501)
• Lamp met hetzelfde num-
mer en vermogen als het
oorspronkelijke exem-
plaar
• Sleufkopschroeven- draaier
• Sleutel
Radiateur en
condensor
(  Blz. 472)

Banden-
spanning
( Blz. 489)• Bandenspanningsmeter
• Compressor
Ruitensproei-
ervloeistof
( Blz. 473)
• Water of ruitensproeier-
vloeistof met antivries
(voor gebruik onder win-
terse omstandigheden)
• Trechter (uitsluitend voor
het bijvullen van ruiten-
sproeiervloeistof)
WAARSCHUWING
In de motorruimte bevinden zich allerlei
mechanismen en vloeistoffen die plotse-
ling in beweging kunnen komen, heet kun-
nen worden of elektrisch geladen kunnen
worden. Neem onderstaande voorzorgs-
maatregelen in acht om ernstig letsel te
voorkomen.
■Tijdens werkzaamheden in de motor-
ruimte
●Controleer of ACCESSORY (stand
ACC) of IGNITION ON (contact AAN)
niet op het multi-informatiedisplay wordt
weergegeven en het controlelampje
READY uit is.
OnderwerpBenodigdheden
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 464 Tuesday, August 25, 2020 9:11 AM

465
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
COROLLA HV_TMMT_EE
WAARSCHUWING
●Houd handen, kleding en gereedschap
uit de buurt van de ventilatoren als die in
werking zijn.
●Raak de motor, de vermogensregeleen-
heid, de radiateur, het uitlaatspruitstuk,
enz. niet direct na het rijden aan, aange-
zien deze onderdelen heet kunnen zijn.
De olie en andere vloeistoffen kunnen
ook heet zijn.
●Laat geen brandbare voorwerpen, zoals
een stuk papier of een doek, achter in
de motorruimte.
●Rook niet, veroorzaak geen vonken en
voorkom open vuur in de buurt van de
12V-accu. De brandstof- en accudam-
pen zijn licht ontvlambaar.
●Wees uiterst voorzichtig als u aan de
12V-accu werkt. De accu bevat namelijk
het giftige en corrosieve zwavelzuur.
●Wees voorzichtig, want remvloeistof is
gevaarlijk voor uw handen en ogen en
kan gelakte oppervlakken beschadigen.
Als u remvloeistof op uw handen of in
uw ogen krijgt, spoel
ze dan onmiddellijk
met schoon water.
Raadpleeg een arts als u last blijft hou-
den.
■Werkzaamheden bij de elektrische
koelventilatoren of de radiateur
Zorg ervoor dat het contact UIT staat.
Wanneer het contact AAN staat, kunnen
de elektrische koelventilatoren automa-
tisch worden ingeschakeld als de aircondi-
tioning wordt ingeschakeld en/of als de
koelvloeistoftemperatuur hoog is.
(  Blz. 472)
■Veiligheidsbril
Draag een veiligheidsbril om uw ogen te
beschermen tegen rondvliegend of vallend
materiaal, een straal vloeistof, enz.
OPMERKING
■Wanneer u het luchtfilter verwijdert
Rijden zonder luchtfilter kan leiden tot
overmatige motorslijtage door vuil in de
inlaatlucht.
■Als het vloeistofniveau te laag of te
hoog is
Het is normaal dat het remvloeistofniveau
iets lager wordt door slijtage van de rem-
blokken of door een hoog vloeistofniveau
in de accumulator.
Als het reservoir regelmatig moet worden
bijgevuld, kan dit duiden op een serieus
probleem.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 465 Tuesday, August 25, 2020 9:11 AM

4667-3. Zelf uit te voeren onderhoud
COROLLA HV_TMMT_EE

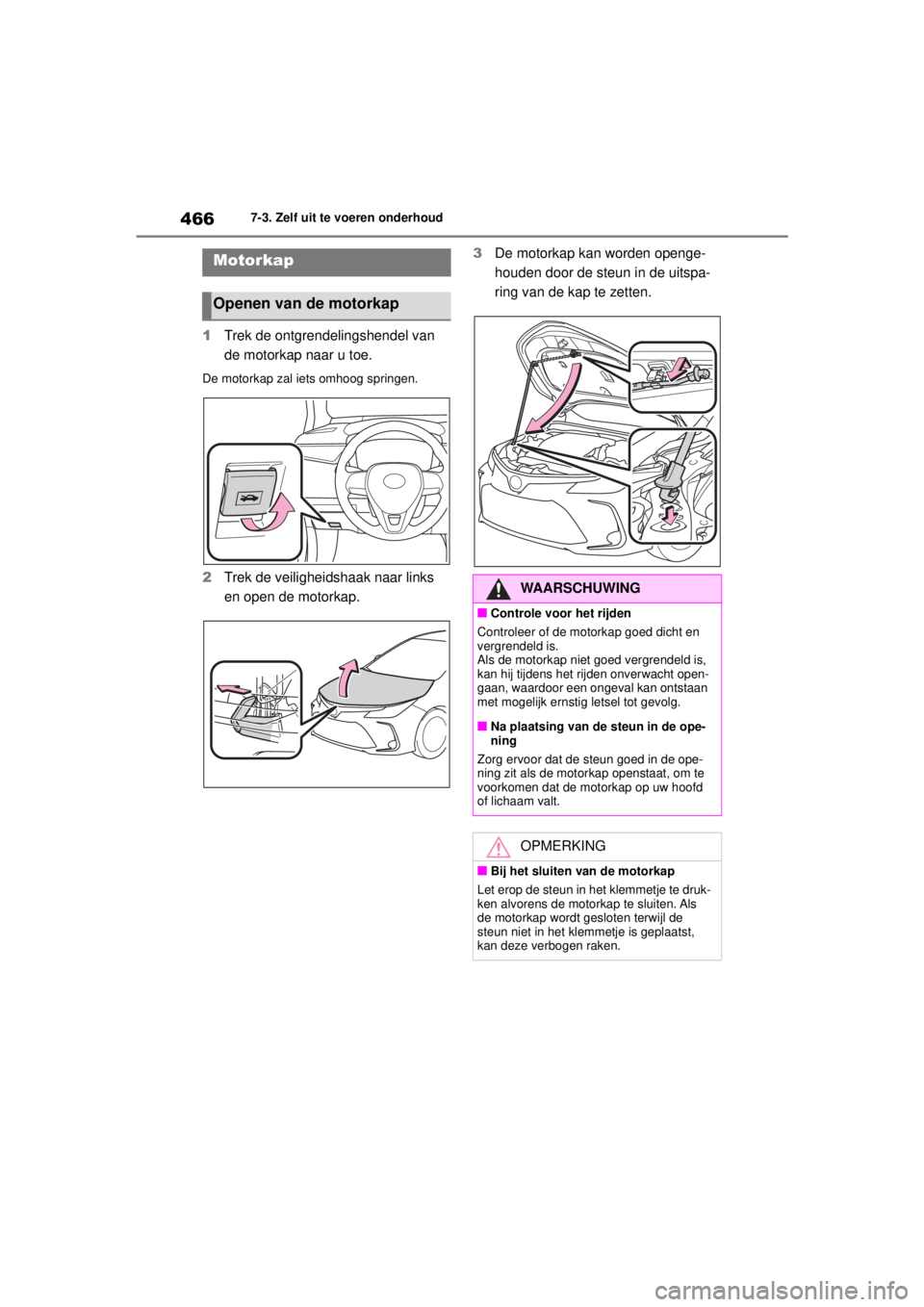

1 Trek de ontgrendelingshendel van
de motorkap naar u toe.
De motorkap zal iets omhoog springen.
2Trek de veiligheidshaak naar links
en open de motorkap. 3
De motorkap kan worden openge-
houden door de steun in de uitspa-
ring van de kap te zetten.
Motorkap
Openen van de motorkap
WAARSCHUWING
■Controle voor het rijden
Controleer of de motorkap goed dicht en
vergrendeld is.
Als de motorkap niet goed vergrendeld is,
kan hij tijdens het rijden onverwacht open-
gaan, waardoor een ongeval kan ontstaan
met mogelijk ernstig letsel tot gevolg.
■Na plaatsing van de steun in de ope-
ning
Zorg ervoor dat de steun goed in de ope-
ning zit als de motorkap openstaat, om te
voorkomen dat de motorkap op uw hoofd
of lichaam valt.
OPMERKING
■Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te druk-
ken alvorens de motorkap te sluiten. Als
de motorkap wordt gesloten terwijl de
steun niet in het klemmetje is geplaatst,
kan deze verbogen raken.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 466 Tuesday, August 25, 2020 9:11 AM

467
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
COROLLA HV_TMMT_EE
■Vo o r
■AchterPlaatsen van een
garagekrik
Volg bij het gebruik van een gara-
gekrik altijd de bij de krik gele-
verde handleiding en wees
voorzichtig.
Krik de auto uitsluitend op met de
garagekrik onder een van de aan-
gegeven kriksteunpunten. Als de
auto wordt opgekrikt terwijl de krik
niet goed is geplaatst, kan de auto
beschadigd raken of van de krik
vallen en ernstig letsel veroorza-
ken.
Plaats van het kriksteunpunt
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book
Page 467 Tuesday, August 25, 2020 9:11 AM

4687-3. Zelf uit te voeren onderhoud
COROLLA HV_TMMT_EE

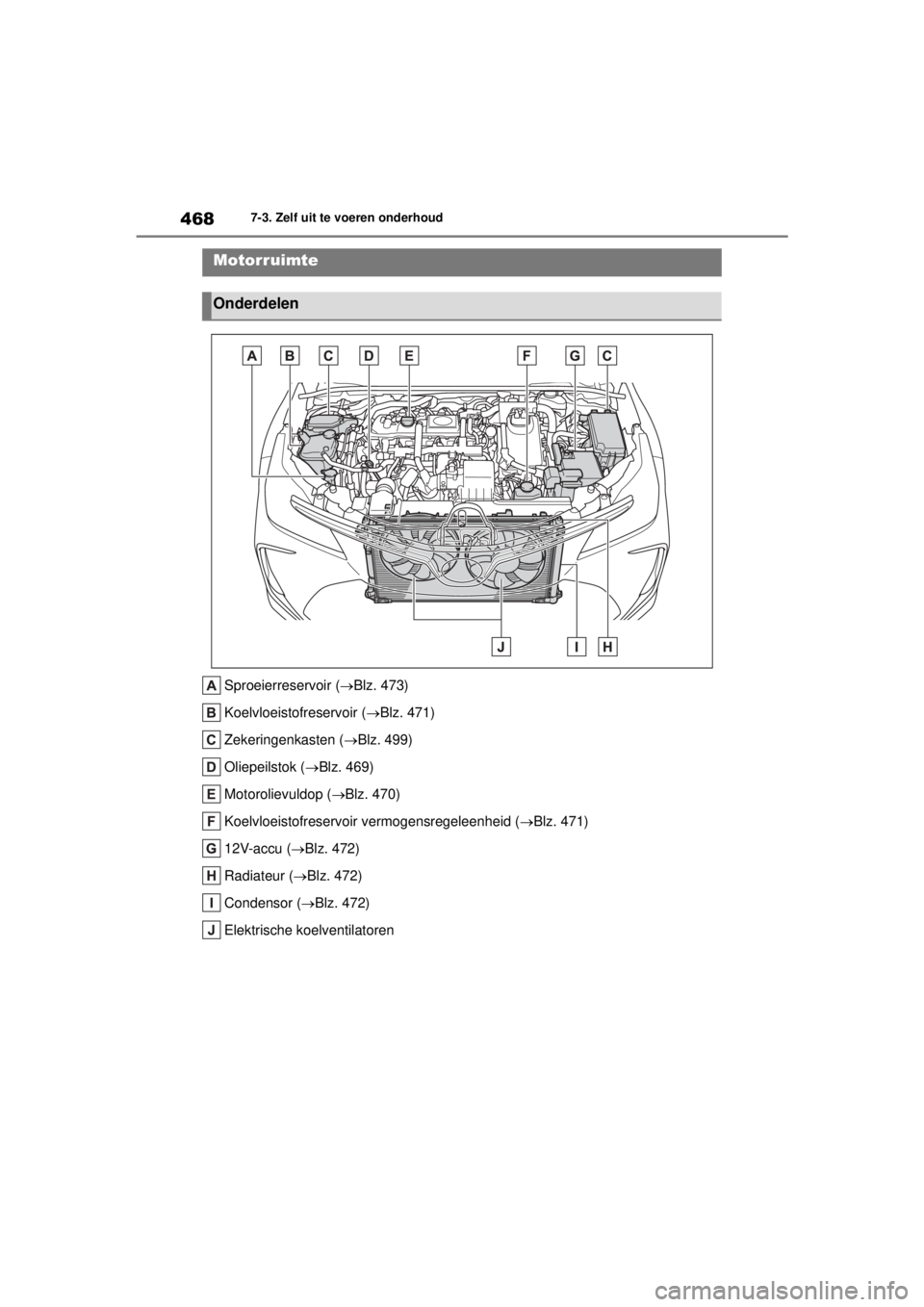

Sproeierreservoir ( Blz. 473)
Koelvloeistofreservoir ( Blz. 471)
Zekeringenkasten ( Blz. 499)
Oliepeilstok ( Blz. 469)
Motorolievuldop ( Blz. 470)
Koelvloeistofreservoir vermogensregeleenheid ( Blz. 471)
12V-accu (Blz. 472)
Radiateur ( Blz. 472)
Condensor (Blz. 472)
Elektrische koelventilatoren
Motorruimte
Onderdelen
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 468 Tuesday, August 25, 2020 9:11 AM

469
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
COROLLA HV_TMMT_EE

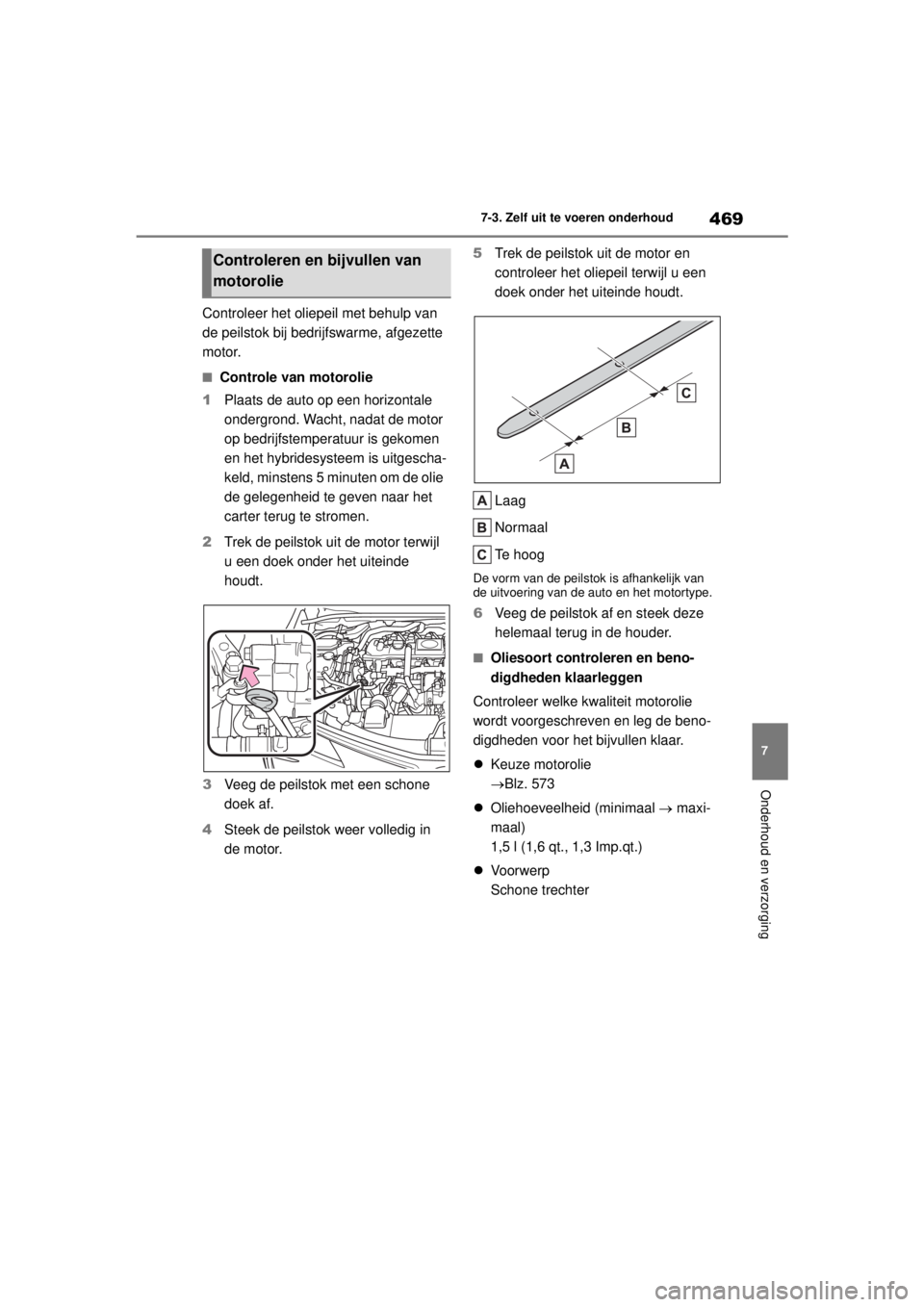

Controleer het oliepeil met behulp van
de peilstok bij bedrijfswarme, afgezette
motor.
■Controle van motorolie
1 Plaats de auto op een horizontale
ondergrond. Wacht, nadat de motor
op bedrijfstemperatuur is gekomen
en het hybridesysteem is uitgescha-
keld, minstens 5 minuten om de olie
de gelegenheid te geven naar het
carter terug te stromen.
2 Trek de peilstok uit de motor terwijl
u een doek onder het uiteinde
houdt.
3 Veeg de peilstok met een schone
doek af.
4 Steek de peilstok we er volledig in
de motor. 5
Trek de peilstok uit de motor en
controleer het oliepeil terwijl u een
doek onder het uiteinde houdt.
Laag
Normaal
Te hoog
De vorm van de peils tok is afhankelijk van
de uitvoering van de auto en het motortype.
6 Veeg de peilstok af en steek deze
helemaal terug in de houder.
■Oliesoort controleren en beno-
digdheden klaarleggen
Controleer welke kwaliteit motorolie
wordt voorgeschreven en leg de beno-
digdheden voor het bijvullen klaar.
 Keuze motorolie
Blz. 573
 Oliehoeveelheid (minimaal  maxi-
maal)
1,5 l (1,6 qt., 1,3 Imp.qt.)
 Voorwerp
Schone trechter
Controleren en bijvullen van
motorolie
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 469 Tuesday, August 25, 2020 9:11 AM

4707-3. Zelf uit te voeren onderhoud
COROLLA HV_TMMT_EE
■Motorolie bijvullen
Als het oliepeil onder het onderste
merkteken of er net boven ligt, moet u
olie bijvullen van het type zoals hierna
is vermeld, of van hetzelfde type als
waarmee de motor eerder werd gevuld.
1 Verwijder de olievuldop door deze
linksom te draaien.
2 Giet beetje voor beetje motorolie in
de vulopening en controleer onder-
tussen het oliepeil steeds door mid-
del van de peilstok.
3 Plaats de olievuldop door deze
rechtsom te draaien.
■Olieverbruik
Er wordt tijdens het rijden een bepaalde hoe-
veelheid motorolie verbruikt. In de volgende
situaties neemt het olieverbruik mogelijk toe
en moet er mogelijk tussen de onderhoudsin-
tervallen motorolie worden bijgevuld.
●Als de motor nog nieuw is, bijvoorbeeld
direct na aanschaf van de auto of nadat de
motor is vervangen
●Als een lagere kwaliteit motorolie of motor-
olie met een verkeerde viscositeit wordt
gebruikt
●Bij het rijden met hoge motortoerentallen,
met een zwaar beladen auto, met een aan-
hangwagen of bij veelvuldig optrekken en
afremmen
●Als de motor langdurig stationair draait, of
bij veelvuldig rijden in druk verkeer
WAARSCHUWING
■Afgewerkte motorolie
●Afgewerkte motorolie bevat schadelijke
stoffen die huidaandoeningen zoals ont-
steking of huidkanker kunnen veroorza-
ken. Wees daarom voorzichtig en
vermijd langdurig en herhaaldelijk con-
tact met de huid. Verwijder afgewerkte
motorolie door goed met water en zeep
te wassen.
●Voer afgewerkte motorolie en gebruikte
oliefilters op een veilige en acceptabele
manier af. Gooi afgewerkte motorolie en
gebruikte oliefilters nooit weg in de vuil-
nisbak, in het riool of zomaar ergens.
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur,
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige, tank-
station of een automaterialenzaak voor
meer informatie over recycling of afvoe-
ren.
●Houd motorolie buiten het bereik van
kinderen.
OPMERKING
■Voorkomen van ernstige schade aan
de motor
Controleer regelmatig het oliepeil.
■Bij het olie verversen of bijvullen
●Let erop dat er geen motorolie op
onderdelen van de auto terechtkomt.
●Vul nooit te veel olie bij, anders kan de
motor beschadigd raken.
●Controleer na het olie verversen altijd
het oliepeil met de peilstok.
●Controleer of de olievuldop goed is vast-
gedraaid.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 470 Tuesday, August 25, 2020 9:11 AM

471
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
COROLLA HV_TMMT_EE
■Koelvloeistofreservoir
Het koelvloeistofniveau is correct als
het zich bij koude motor tussen de
streepjes FULL en LOW bevindt.
Dop reservoir
FULL-streepje
LOW-streepje
Als het niveau zich op of onder het
LOW-streepje bevindt, moet koelvloeistof
worden bijgevuld tot aan het FULL-streepje.
( Blz. 563)
■Koelvloeistofreservoir vermo-
gensregeleenheid
Het koelvloeistofniveau is correct als
het zich bij koude motor tussen het
FULL- en het LOW-streepje bevindt.
Dop reservoir
FULL-streepje
LOW-streepje
Als het niveau zich op of onder het
LOW-streepje bevindt, moet koelvloeistof
worden bijgevuld tot aan het FULL-streepje.
( Blz. 563)
■Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life Cool-
ant of een gelijkwaardig product.
Toyota Super Long Life Coolant is een meng-
sel van 50% koelvloeistof en 50% gedemine-
raliseerd water. (Minimumtemperatuur:
-35°C)
Neem voor meer informat ie over koelvloeistof
contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Als het koelvloeistofniveau korte tijd na
het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de dop-
pen van de koelvloeistofreservoirs, de aftap-
kraan en de waterpomp.
Als u geen lek kunt vinden, laat dan een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige de druk op
de dop nakijken en controleren op lekkages
in het koelsysteem.
Koelvloeistof controleren
WAARSCHUWING
■Wanneer het hybridesysteem heet is
Verwijder de dop van het koelvloeistofre-
servoir van de motor/vermogensregeleen-
heid niet.
Als het koelsysteem nog onder druk staat,
kan hete koelvloeistof uit de vulopening
spuiten als de dop wordt verwijderd en
brandwonden of ander ernstig letsel ver-
oorzaken.
OPMERKING
■Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of
alleen water. Een goede mengverhouding
van water en antivries zorgt voor een
goede smering, corrosiebescherming en
koeling. Lees altijd de informatie op het eti-
ket van de antivries of koelvloeistof.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 471 Tuesday, August 25, 2020 9:11 AM
