115
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
COROLLA HV_TMMT_EE

Begeleiding milieubewust bedienen
gaspedaal
Eco-gebied

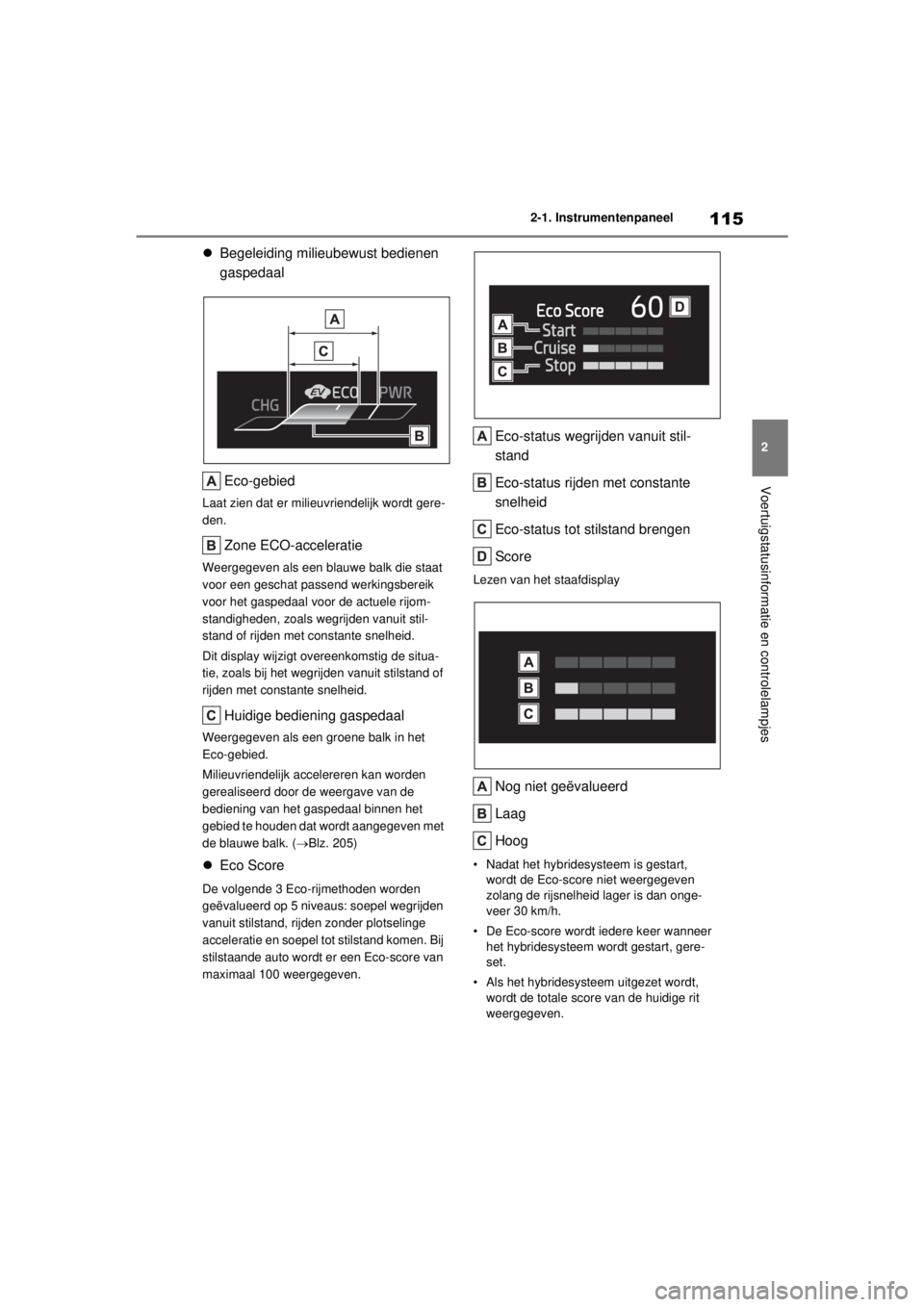

Laat zien dat er milieuvriendelijk wordt gere-
den.
Zone ECO-acceleratie
Weergegeven als een blauwe balk die staat
voor een geschat pass end werkingsbereik
voor het gaspedaal voor de actuele rijom-
standigheden, zoals wegrijden vanuit stil-
stand of rijden met constante snelheid.
Dit display wijzigt overeenkomstig de situa-
tie, zoals bij het wegrijden vanuit stilstand of
rijden met constante snelheid.
Huidige bediening gaspedaal
Weergegeven als een groene balk in het
Eco-gebied.
Milieuvriendelijk accelereren kan worden
gerealiseerd door de weergave van de
bediening van het gaspedaal binnen het
gebied te houden dat wordt aangegeven met
de blauwe balk. ( Blz. 205)
 Eco Score
De volgende 3 Eco-rijmethoden worden
geëvalueerd op 5 niveaus: soepel wegrijden
vanuit stilstand, rijden zonder plotselinge
acceleratie en soepel tot stilstand komen. Bij
stilstaande auto wordt er een Eco-score van
maximaal 100 weergegeven.
Eco-status wegrijden vanuit stil-
stand
Eco-status rijden met constante
snelheid
Eco-status tot stilstand brengen
Score
Lezen van het staafdisplay
Nog niet geëvalueerd
Laag
Hoog
• Nadat het hybridesysteem is gestart, wordt de Eco-score niet weergegeven
zolang de rijsnelheid lager is dan onge-
veer 30 km/h.
• De Eco-score wordt iedere keer wanneer het hybridesysteem wordt gestart, gere-
set.
• Als het hybridesysteem uitgezet wordt, wordt de totale score van de huidige rit
weergegeven.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 115 Tuesday, August 25, 2020 9:11 AM

1162-1. Instrumentenpaneel
COROLLA HV_TMMT_EE

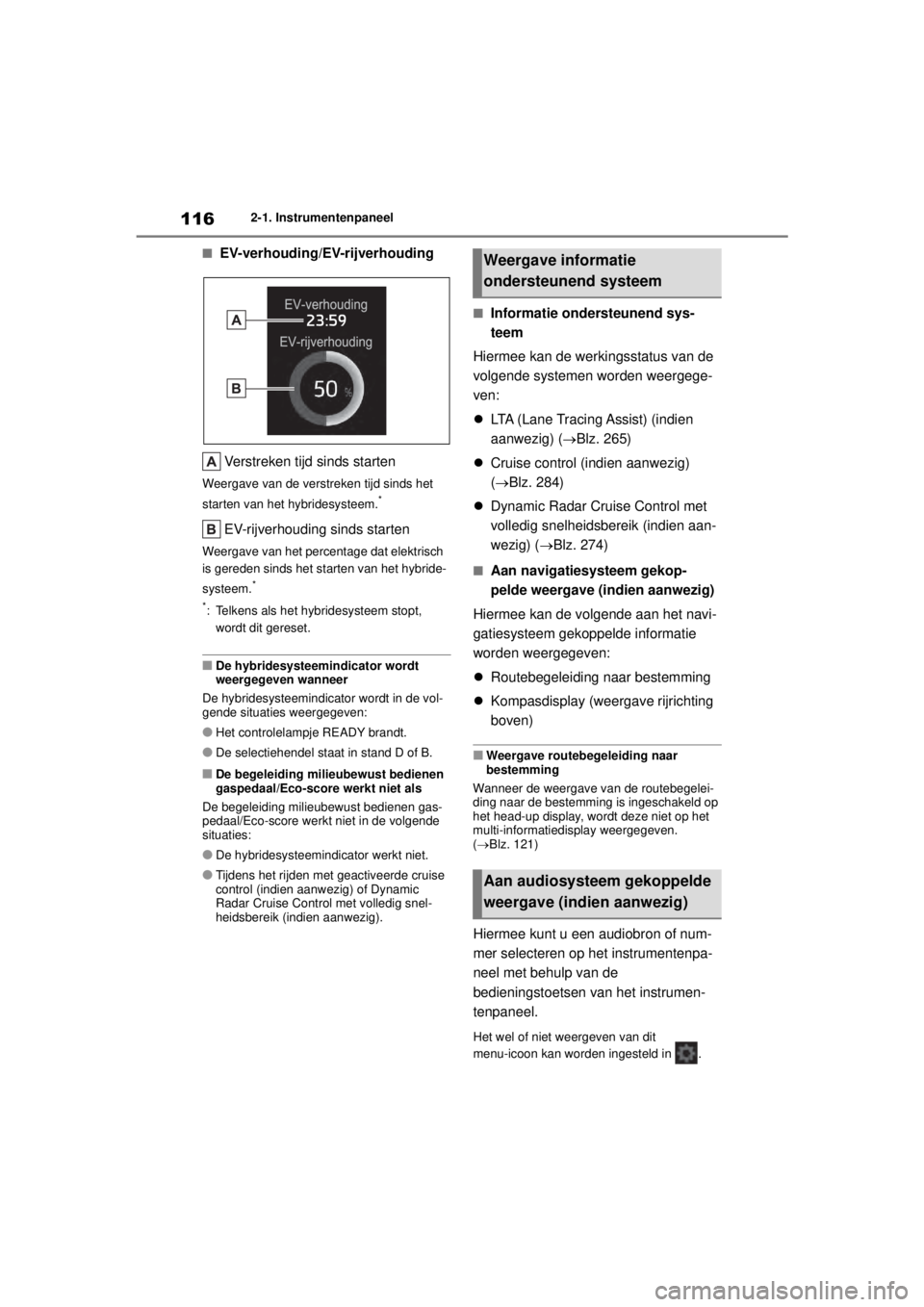

■EV-verhouding/EV-rijverhouding Verstreken tijd sinds starten
Weergave van de verstreken tijd sinds het
starten van het hybridesysteem.*
EV-rijverhouding sinds starten
Weergave van het percentage dat elektrisch
is gereden sinds het st arten van het hybride-
systeem.
*
*
: Telkens als het hybridesysteem stopt, wordt dit gereset.
■De hybridesysteemindicator wordt
weergegeven wanneer
De hybridesysteemindicator wordt in de vol-
gende situaties weergegeven:
●Het controlelampje READY brandt.
●De selectiehendel staat in stand D of B.
■De begeleiding milieubewust bedienen
gaspedaal/Eco-score werkt niet als
De begeleiding milieubewust bedienen gas-
pedaal/Eco-score werkt niet in de volgende
situaties:
●De hybridesysteemindicator werkt niet.
●Tijdens het rijden met geactiveerde cruise
control (indien aanwezig) of Dynamic
Radar Cruise Control met volledig snel-
heidsbereik (indien aanwezig).
■Informatie ondersteunend sys-
teem
Hiermee kan de werkingsstatus van de
volgende systemen worden weergege-
ven:
 LTA (Lane Tracing Assist) (indien
aanwezig) ( Blz. 265)
 Cruise control (indien aanwezig)
(Blz. 284)
 Dynamic Radar Cruise Control met
volledig snelheidsbereik (indien aan-
wezig) ( Blz. 274)
■Aan navigatiesysteem gekop-
pelde weergave (indien aanwezig)
Hiermee kan de volgende aan het navi-
gatiesysteem gekoppelde informatie
worden weergegeven:
 Routebegeleiding naar bestemming
 Kompasdisplay (weergave rijrichting
boven)
■Weergave routebegeleiding naar
bestemming
Wanneer de weergave van de routebegelei-
ding naar de bestemming is ingeschakeld op
het head-up display, wordt deze niet op het
multi-informatiedisplay weergegeven.
(  Blz. 121)
Hiermee kunt u een audiobron of num-
mer selecteren op het instrumentenpa-
neel met behulp van de
bedieningstoetsen van het instrumen-
tenpaneel.
Het wel of niet weergeven van dit
menu-icoon kan worden ingesteld in .
Weergave informatie
ondersteunend systeem
Aan audiosysteem gekoppelde
weergave (indien aanwezig)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 116 Tuesday, August 25, 2020 9:11 AM

117
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
COROLLA HV_TMMT_EE
■Onderwerpen die worden weerge-
geven
 Rij-informatie
 Energiemonitor ( Blz. 124)
■Rij-informatie
Geeft verschillende soorten rij-informatie
weer, zoals:
Type rij-informatie
Rij-informatie-items
Geeft het volgende weer, afhankelijk
van welk rij-informatietype en welke
rij-informatie-items zijn geselecteerd in
. (Blz. 117)

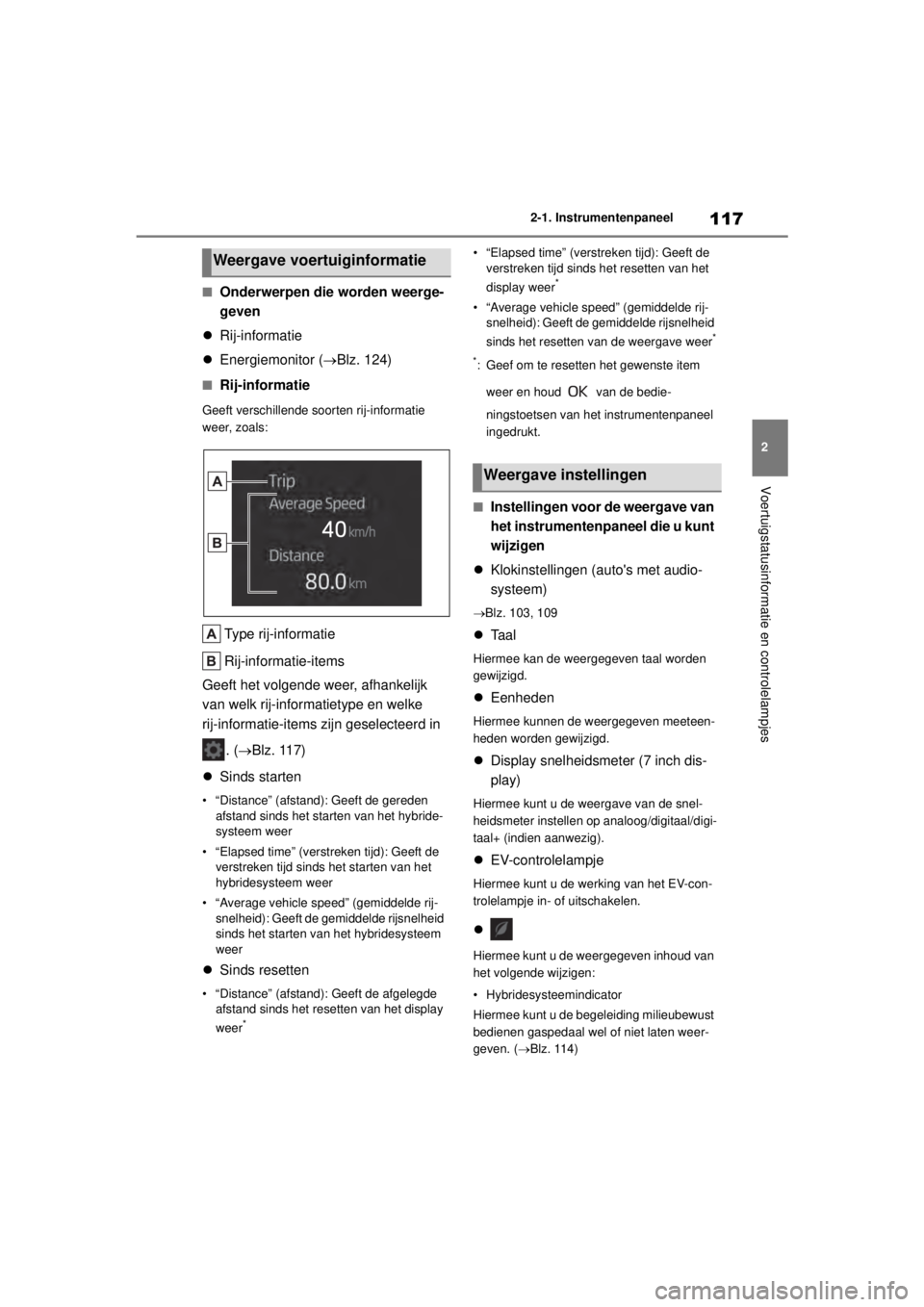

 Sinds starten
• “Distance” (afstand): Geeft de gereden
afstand sinds het starten van het hybride-
systeem weer
• “Elapsed time” (verstreken tijd): Geeft de verstreken tijd sinds het starten van het
hybridesysteem weer
• “Average vehicle speed” (gemiddelde rij- snelheid): Geeft de gemiddelde rijsnelheid
sinds het starten van het hybridesysteem
weer
 Sinds resetten
• “Distance” (afstand): Geeft de afgelegde
afstand sinds het resetten van het display
weer
*
• “Elapsed time” (verstreken tijd): Geeft de verstreken tijd sinds het resetten van het
display weer
*
• “Average vehicle speed” (gemiddelde rij-
snelheid): Geeft de gemiddelde rijsnelheid
sinds het resetten van de weergave weer
*
*
: Geef om te resetten het gewenste item weer en houd van de bedie-
ningstoetsen van het instrumentenpaneel
ingedrukt.
■Instellingen voor de weergave van
het instrumentenpaneel die u kunt
wijzigen
 Klokinstellingen (auto's met audio-
systeem)
Blz. 103, 109
 Ta a l
Hiermee kan de weergegeven taal worden
gewijzigd.
Eenheden
Hiermee kunnen de weergegeven meeteen-
heden worden gewijzigd.
Display snelheidsmeter (7 inch dis-
play)
Hiermee kunt u de weergave van de snel-
heidsmeter instellen op analoog/digitaal/digi-
taal+ (indien aanwezig).
EV-controlelampje
Hiermee kunt u de werking van het EV-con-
trolelampje in- of uitschakelen.

Hiermee kunt u de weergegeven inhoud van
het volgende wijzigen:
• Hybridesysteemindicator
Hiermee kunt u de begeleiding milieubewust
bedienen gaspedaal wel of niet laten weer-
geven. ( Blz. 114)
Weergave voertuiginformatie
Weergave instellingen
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 117 Tuesday, August 25, 2020 9:11 AM

1182-1. Instrumentenpaneel
COROLLA HV_TMMT_EE • Weergave brandstofverbruik
Hiermee kunt u de weergave van het gemid-
delde brandstofverbruik na starten/na reset-
ten wijzigen. (
Blz. 113)
 (indien aanwezig)
Hiermee kunt u het audiosysteemgekop-
pelde display wel of niet laten weergeven.

Hiermee kunt u de weergegeven inhoud van
het volgende wijzigen:
• Informatie op display
Hiermee kunt u de energiemonitor wel of
niet laten weergeven. ( Blz. 124)
• Type rij-informatie
Hiermee kunt u de weergave van het
rij-informatietype wijzigen na starten/na
resetten.
• Rij-informatie-items
Hiermee kunt u het eerste en tweede item
van de weergave van de rij-informatie instel-
len op een van de volgende onderwerpen:
gemiddelde rijsnelheid/afstand/verstreken
tijd.
 Weergave resultaat huidige rit
Hiermee kunt u de weergegeven informatie
over de huidige rit, gemeten vanaf het star-
ten van het hybridesyst eem tot het uitzetten,
wijzigen tussen rij-informatie/Eco-score. (De
informatie wordt kortstondig weergegeven
als het hybridesysteem uitgezet wordt.)
 Pop-updisplay
Hiermee kunt u pop-updisplays voor elk rele-
vant systeem in- of uitschakelen.
Multi-informatiedisplay uit (als ana-
loge/digitale snelheidsmeter wordt
weergegeven)
Hiermee kunt u het multi-informatiedisplay
uitzetten. Druk op een van de volgende bedie-
ningstoetsen van het instrumentenpaneel
//// / om het
multi-informatiedisplay weer aan te zetten.
 Analoge klok (wanneer de digitaal+
snelheidsmeter wordt weergege-
ven) (indien aanwezig)
De analoge klok weergeven.
Druk op een van de volgende bedie-
ningstoetsen van het instrumentenpaneel
//// / om het
multi-informatiedisplay weer aan te zetten.
 Standaardinstelling
Hiermee kunnen de instellingen van de
weergave van het instrumentenpaneel wor-
den gereset naar de standaardinstelling.
■Voertuigfuncties en instellingen
die u kunt wijzigen
Blz. 581
■Onderbreking van de weergave van de
instellingen
●Bepaalde instellingen kunnen niet gewij-
zigd worden tijdens het rijden. Breng de
auto op een veilige plaats tot stilstand
voordat u instellingen wijzigt.
●Als er een waarschuwingsmelding wordt
weergegeven, kan het instelscherm tijdelijk
niet worden bediend.
WAARSCHUWING
■Waarschuwing bij het instellen van
het display
Zorg dat de auto geparkeerd staat op een
plaats met voldoende ventilatie als het
hybridesysteem tij dens het wijzigen van
instellingen op het scherm instellingen in
werking is. In een afgesloten ruimte, zoals
een garage, kunnen uitlaatgassen die het
schadelijke koolmonoxid e (CO) bevatten,
zich ophopen en in de auto terechtkomen.
Dit kan zeer schadel ijk zijn voor de
gezondheid.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 118 Tuesday, August 25, 2020 9:11 AM

119
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
COROLLA HV_TMMT_EE
OPMERKING
■Tijdens het instellen van het display
Zorg ervoor dat het hybridesysteem draait
tijdens het instellen van het display om te
voorkomen dat de 12V-accu leeg raakt.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 119 Tuesday, August 25, 2020 9:11 AM

1202-1. Instrumentenpaneel
COROLLA HV_TMMT_EE
*: Indien aanwezig
De afbeeldingen die hier worden gebruikt, dienen slechts als voorbeeld en verschillen mogelijk
van de daadwerkelijk door het head-up display weergegeven afbeelding.

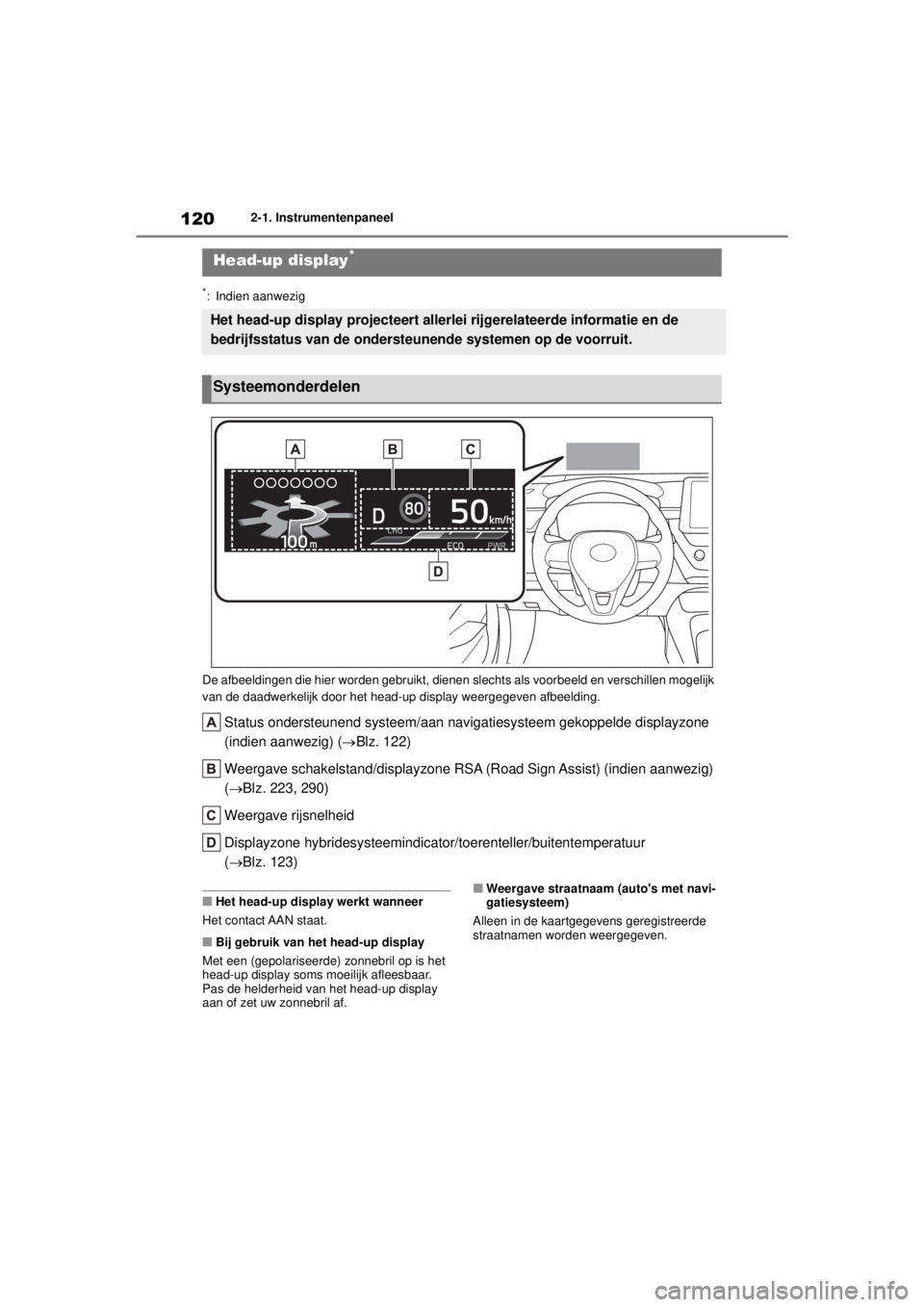

Status ondersteunend systeem/aan navig atiesysteem gekoppelde displayzone
(indien aanwezig) ( Blz. 122)
Weergave schakelstand/displayzone RSA (Road Sign Assist) (indien aanwezig)
( Blz. 223, 290)
Weergave rijsnelheid
Displayzone hybridesysteemindicator/ toerenteller/buitentemperatuur
( Blz. 123)
■Het head-up display werkt wanneer
Het contact AAN staat.
■Bij gebruik van het head-up display
Met een (gepolariseerde) zonnebril op is het
head-up display soms moeilijk afleesbaar.
Pas de helderheid van het head-up display
aan of zet uw zonnebril af.
■Weergave straatnaam (auto's met navi-
gatiesysteem)
Alleen in de kaartgegevens geregistreerde
straatnamen worden weergegeven.
Head-up display*
Het head-up display projecteert allerl ei rijgerelateerde informatie en de
bedrijfsstatus van de ondersteunende systemen op de voorruit.
Systeemonderdelen
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 120 Tuesday, August 25, 2020 9:11 AM

121
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
COROLLA HV_TMMT_EE
Selecteer op het multi-informatie-
display (
Blz. 117) en vervolgens
“HUD Main”.
■Inschakelen/uitschakelen van het
head-up display
Druk op van de bedieningstoetsen
van het instrumentenpaneel om het
head-up display in of uit te schakelen.
■Wijzigen van de instellingen van
het head-up display
Houd van de bedieningstoetsen
van het instrumentenpaneel ingedrukt
om de volgende instellingen te wijzigen:
 Helderheid en verticale positie van
het head-up display
Hiermee kunnen de helderheid en de verti-
cale positie van het head-up display worden
ingesteld.
Informatie op het display
Hiermee kunt u de weergave wijzigen tussen
de onderwerpen:
• Geen inhoud
• Hybridesysteemindicator
• Toerenteller
Hiermee kan de weergave van de volgende
onderwerpen worden in- of uitgeschakeld:
• Routebegeleiding naar bestemming
(indien aanwezig)
• Weergave ondersteunend systeem
• Kompas (weergave met rijrichting boven) (indien aanwezig)
• Status bediening audiosysteem (indien aanwezig)
 Hoek display
Hiermee kan de hoek van het head-up dis-
play worden ingesteld.
WAARSCHUWING
■Bij gebruik van het head-up display
●Controleer of de positie en de helder-
heid van het head-up display geen
belemmering vormen voor veilig rijden.
Als de positie of de helderheid van het
display niet goed is afgesteld, kan het
zicht van de bestuurder worden belem-
merd, waardoor een ongeval en ernstig
letsel kunnen ontstaan.
●Kijk tijdens het rijden niet voortdurend
op het head-up display, aangezien u
anders voetgangers, objecten op de
weg, enz. over het hoofd kunt zien.
OPMERKING

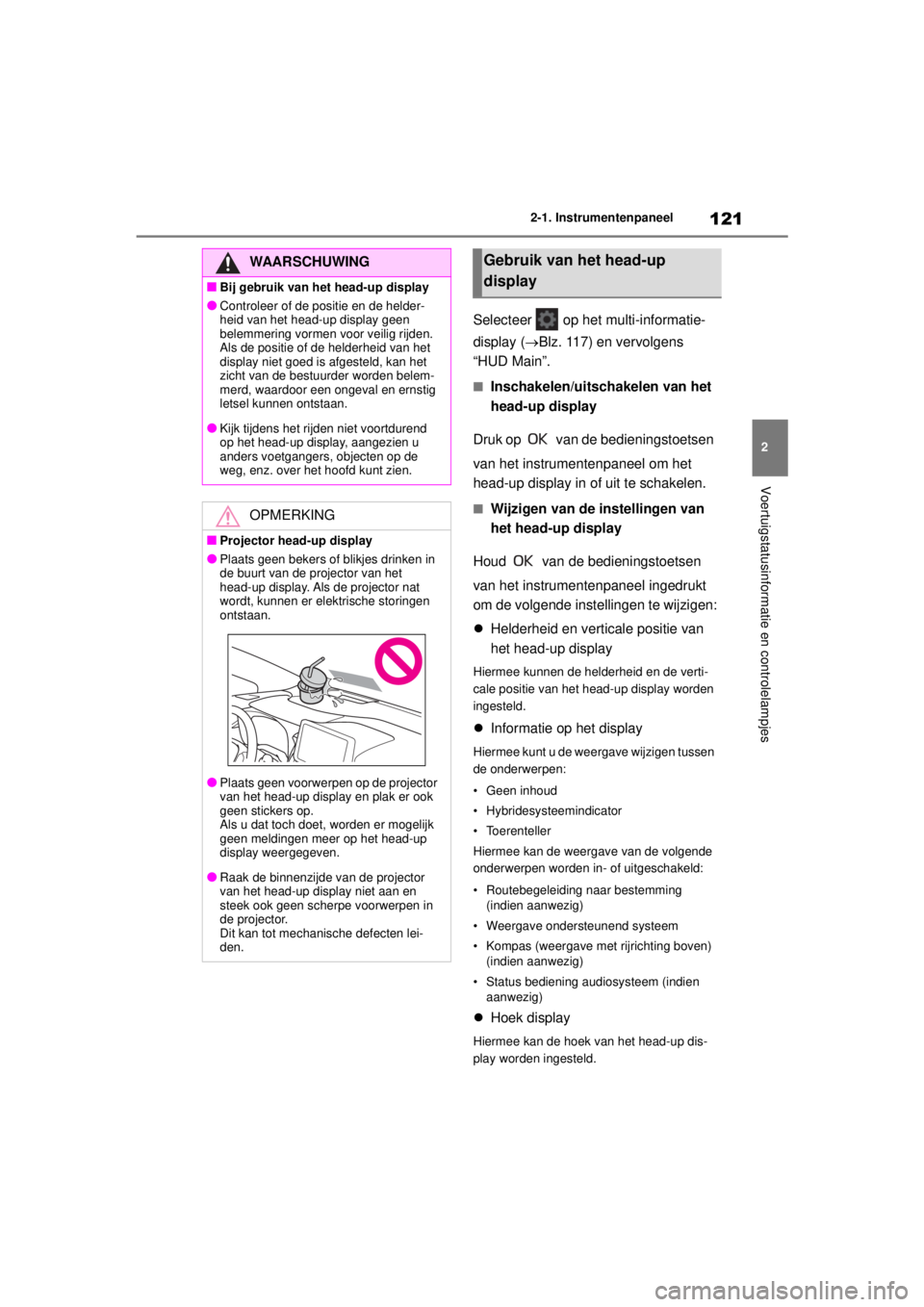

■Projector head-up display
●Plaats geen bekers of blikjes drinken in
de buurt van de projector van het
head-up display. Als de projector nat
wordt, kunnen er elektrische storingen
ontstaan.
●Plaats geen voorwerpen op de projector
van het head-up display en plak er ook
geen stickers op.
Als u dat toch doet, worden er mogelijk
geen meldingen meer op het head-up
display weergegeven.
●Raak de binnenzijde van de projector
van het head-up display niet aan en
steek ook geen scherpe voorwerpen in
de projector.
Dit kan tot mechanische defecten lei-
den.
Gebruik van het head-up
display
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 121 Tuesday, August 25, 2020 9:11 AM

1222-1. Instrumentenpaneel
COROLLA HV_TMMT_EE
■Inschakelen/uitschakelen van het
head-up display
Als het head-up display is uitgeschakeld, blijft
het uitgeschakeld als het contact UIT en ver-
volgens weer AAN wordt gezet.
■Helderheid display
De helderheid van het head-up display kan
worden ingesteld via op het multi-infor-
matiedisplay. Bovendien wordt de helderheid
automatisch aangepast aan de lichtsterkte
van de omgeving.
■Weergave status ondersteunend
systeem
Hiermee wordt de status van de vol-
gende systemen weergegeven:
 Dynamic Radar Cruise Control met
volledig snelheidsbereik ( Blz. 274)
LTA (Lane Tracing Assist)
(Blz. 265)
Gedetailleerde inhoud die op het head-up
display wordt weergegeven verschilt moge-
lijk van de weergave op het multi-informatie-
display. Zie de beschrijving van de
desbetreffende systemen voor meer infor-
matie.
■Aan navigatiesysteem gekop-
pelde displayzone (indien aanwe-
zig)
De volgende gegevens van het naviga-
tiesysteem worden weergegeven:
 Straatnaam
 Routebegeleiding naar bestemming
 Kompas (weergave rijrichting boven)
Pop-updisplays voor de onderstaande
systemen worden i ndien nodig weerge-
geven:
■Ondersteunende systemen
Geeft een waarschuwing/melding/tip of
de bedrijfsst atus van een relevant sys-
teem weer.
 PCS (Pre-Crash Safety-systeem)
(Blz. 256)
 Brake Override-systeem
(Blz. 204)
 Wegrijregeling ( Blz. 205)
Gedetailleerde inhoud die op het head-up
display wordt weergegeven verschilt moge-
lijk van de weergave op het multi-informatie-
display. Zie de beschrijving van de
desbetreffende systemen voor meer infor-
matie.
WAARSCHUWING
■Waarschuwing met betrekking tot het
instellen van het head-up display
Zorg dat de auto geparkeerd staat op een
plaats met voldoende ventilatie als het
hybridesysteem tijdens het wijzigen van
instellingen op het scherm instellingen in
werking is. In een afgesloten ruimte, zoals
een garage, kunnen uitlaatgassen die het
schadelijke koolmonoxide (CO) bevatten,
zich ophopen en in de auto terechtkomen.
Dit kan zeer schadelijk zijn voor de
gezondheid.
OPMERKING
■Bij het wijzigen van de instellingen
van het head-up display
Zorg ervoor dat het hybridesysteem tijdens
het instellen van het head-up display
draait, om te voorkomen dat de 12V-accu
ontladen raakt.
Status ondersteunend
systeem/aan navigatiesysteem
gekoppelde displayzone
(indien aanwezig)
Pop-updisplay
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 122 Tuesday, August 25, 2020 9:11 AM
