2021 TOYOTA COROLLA HYBRID coolant

4647-3. Zelf uit te voeren onderhoud
COROLLA HV_TMMT_EE
7-3.Zelf uit te voeren onderhoudVoorzorgsmaatregelen bij
zelf uit te voeren
onderhoud
Als u controles en onderhouds-
werkzaamheden uitvoert, dient u
dit precies te doen zoals in dit
hoofdstuk wordt beschreven.
Onderhoud
OnderwerpBenodigdheden
Conditie
12V-accu
(  Blz. 472)
•Warm water
• Zuiveringszout
•Vet
• Universele sleutel (voor
de bouten van de accu-
kabels)
Koelvloeistof-
niveau motor/
vermogens-
regeleenheid
( Blz. 471)
• Toyota Super Long Life
Coolant of een gelijk-
waardig product
Toyota Super Long Life
koelvloeistof is voorge-
mixt met 50% koelvloei-
stof en 50% gedestilleerd
water.
• Trechter (uitsluitend voor het bijvullen van koel-
vloeistof)
Motoroliepeil
( Blz. 469)
• Originele Toyota-motor-
olie of gelijkwaardig
• Doek of poetspapier
• Trechter (uitsluitend voor
het bijvullen van motor-
olie)
Zekeringen
( Blz. 499)• Zekering met dezelfde
stroomsterkte als de oor-
spronkelijke zekering
Ventilatie-
opening
batterijpakket
(tractie-
batterij)
( Blz. 493)
• Stofzuiger, enz.
• Kruiskopschroeven-
draaier
Lampen
( Blz. 501)
• Lamp met hetzelfde num-
mer en vermogen als het
oorspronkelijke exem-
plaar
• Sleufkopschroeven- draaier
• Sleutel
Radiateur en
condensor
(  Blz. 472)

Banden-
spanning
( Blz. 489)• Bandenspanningsmeter
• Compressor
Ruitensproei-
ervloeistof
( Blz. 473)
• Water of ruitensproeier-
vloeistof met antivries
(voor gebruik onder win-
terse omstandigheden)
• Trechter (uitsluitend voor
het bijvullen van ruiten-
sproeiervloeistof)
WAARSCHUWING
In de motorruimte bevinden zich allerlei
mechanismen en vloeistoffen die plotse-
ling in beweging kunnen komen, heet kun-
nen worden of elektrisch geladen kunnen
worden. Neem onderstaande voorzorgs-
maatregelen in acht om ernstig letsel te
voorkomen.
■Tijdens werkzaamheden in de motor-
ruimte
●Controleer of ACCESSORY (stand
ACC) of IGNITION ON (contact AAN)
niet op het multi-informatiedisplay wordt
weergegeven en het controlelampje
READY uit is.
OnderwerpBenodigdheden
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 464 Tuesday, August 25, 2020 9:11 AM

471
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
COROLLA HV_TMMT_EE

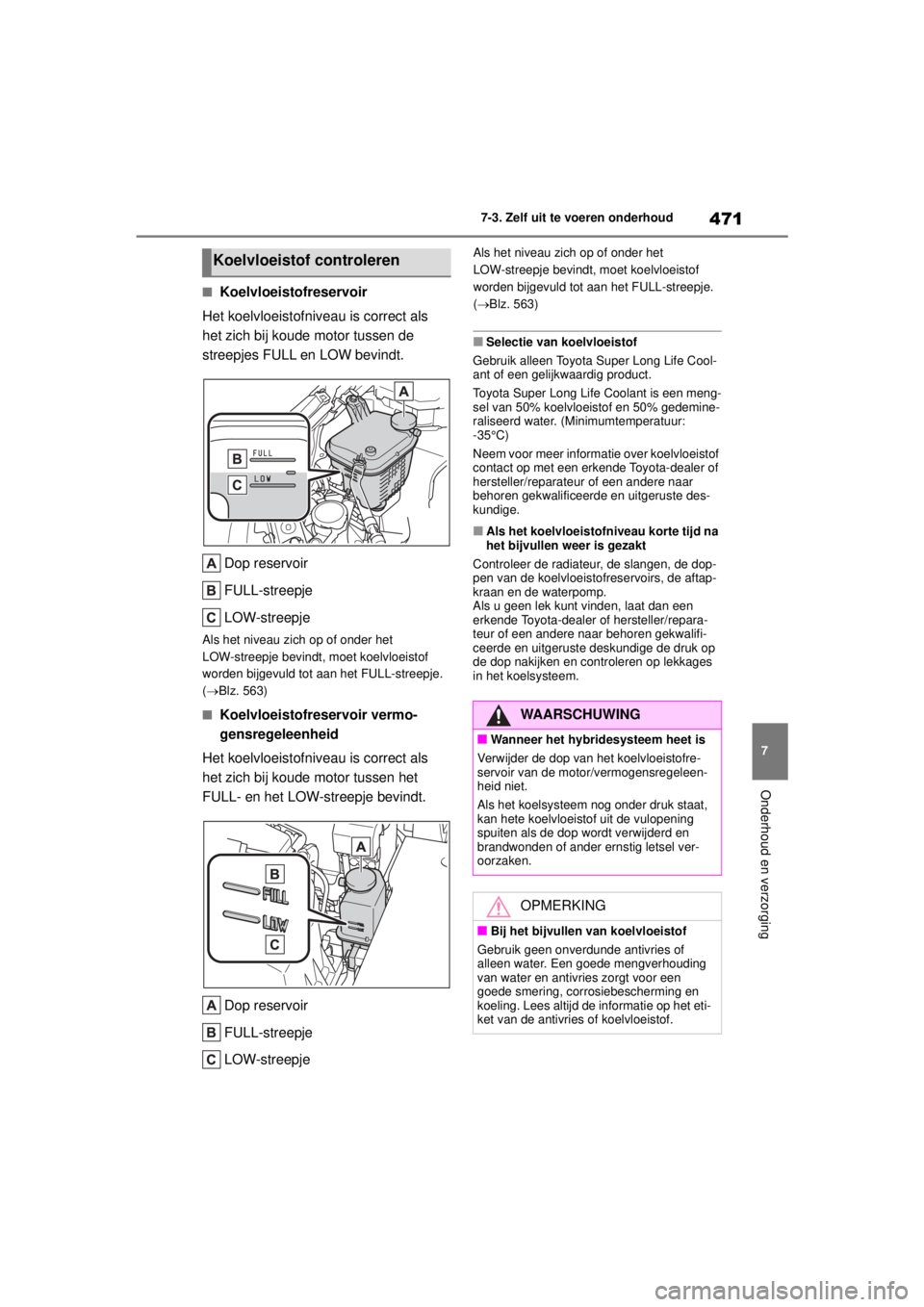

■Koelvloeistofreservoir
Het koelvloeistofniveau is correct als
het zich bij koude motor tussen de
streepjes FULL en LOW bevindt.
Dop reservoir
FULL-streepje
LOW-streepje
Als het niveau zich op of onder het
LOW-streepje bevindt, moet koelvloeistof
worden bijgevuld tot aan het FULL-streepje.
( Blz. 563)
■Koelvloeistofreservoir vermo-
gensregeleenheid
Het koelvloeistofniveau is correct als
het zich bij koude motor tussen het
FULL- en het LOW-streepje bevindt.
Dop reservoir
FULL-streepje
LOW-streepje
Als het niveau zich op of onder het
LOW-streepje bevindt, moet koelvloeistof
worden bijgevuld tot aan het FULL-streepje.
( Blz. 563)
■Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life Cool-
ant of een gelijkwaardig product.
Toyota Super Long Life Coolant is een meng-
sel van 50% koelvloeistof en 50% gedemine-
raliseerd water. (Minimumtemperatuur:
-35°C)
Neem voor meer informat ie over koelvloeistof
contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Als het koelvloeistofniveau korte tijd na
het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de dop-
pen van de koelvloeistofreservoirs, de aftap-
kraan en de waterpomp.
Als u geen lek kunt vinden, laat dan een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige de druk op
de dop nakijken en controleren op lekkages
in het koelsysteem.
Koelvloeistof controleren
WAARSCHUWING
■Wanneer het hybridesysteem heet is
Verwijder de dop van het koelvloeistofre-
servoir van de motor/vermogensregeleen-
heid niet.
Als het koelsysteem nog onder druk staat,
kan hete koelvloeistof uit de vulopening
spuiten als de dop wordt verwijderd en
brandwonden of ander ernstig letsel ver-
oorzaken.
OPMERKING
■Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of
alleen water. Een goede mengverhouding
van water en antivries zorgt voor een
goede smering, corrosiebescherming en
koeling. Lees altijd de informatie op het eti-
ket van de antivries of koelvloeistof.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 471 Tuesday, August 25, 2020 9:11 AM

527
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
COROLLA HV_TMMT_EE
■Als “Shift Out of N Release Accelerator
Before Shifting” (Zet selectiehendel in
andere stand dan N. Laat vóór het scha-
kelen het gaspedaal los) wordt weerge-
geven
Het gaspedaal wordt ingetrapt terwijl de
selectiehendel in stand N staat.
Laat het gaspedaal los en zet de selectiehen-
del in stand D of R.
■Als “Press Brake when Vehicle is Stop-
ped Hybrid System may Overheat”
(Trap rempedaal in wanneer auto stil-
staat. Hybridesysteem is mogelijk over-
verhit) wordt weergegeven
De melding wordt mogelijk weergegeven
wanneer het gaspedaal wordt ingetrapt om
de auto op een helling op zijn plaats te hou-
den, enz. Het hybridesys teem kan oververhit
raken. Laat het gaspedaal los en trap het
rempedaal in.
■Als “Auto Power OFF to Conserve Bat-
tery” (Auto power off-functie ingescha-
keld om accu te sparen) wordt
weergegeven
Het contact is UIT gezet door de automati-
sche power off-functie. Bedien de volgende
keer dat u het hybridesysteem start het hybri-
desysteem gedurende ongeveer 5 minuten
om de 12V-accu op te laden.
■Als “Headlight System Malfunction Visit
Your Dealer” (Storing in koplampsys-
teem. Ga naar uw dealer) wordt weerge-
geven
Er is mogelijk een storing in de onderstaande
systemen aanwezig. Laat de auto onmiddel-
lijk nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
●De led-koplampen (indien aanwezig)
●Automatic High Beam-systeem (indien
aanwezig)
■Als er een melding wordt weergegeven
dat er een storing in de camera voor
aanwezig is
De onderstaande systemen worden mogelijk
tijdelijk uitgeschakeld tot het in de melding
aangegeven probleem is opgelost.
(  Blz. 255, 516)
●PCS (Pre-Crash Safety-systeem) (indien
aanwezig)
●LTA (Lane Tracing Assist) (indien aanwe-
zig)
●Automatic High Beam-systeem (indien
aanwezig)
●RSA (Road Sign Assist) (indien aanwezig)
●Dynamic Radar Cruise Control met volle-
dig snelheidsbereik (indien aanwezig)
■Als “Radar Cruise Control Unavailable
See Owner's Manual” (Dynamic Radar
Cruise Control-systeem niet beschik-
baar. Zie handleiding) wordt weergege-
ven (indien aanwezig)
De Dynamic Radar Cruise Control met volle-
dig snelheidsbereik word t tijdelijk uitgescha-
keld of tot het in de melding aangegeven
probleem is opgelost. (O orzaken en oplossin-
gen:  Blz. 255)
■Als “Radar Cruise Control Unavailable”
(Dynamic Radar Cruise Control-sys-
teem niet beschikbaar) wordt weergege-
ven (indien aanwezig)
De Dynamic Radar Cruise Control met volle-
dig snelheidsbereik kan ti jdelijk niet gebruikt
worden. Gebruik het systeem wanneer dit
weer beschikbaar is.
■Als er een melding wordt weergegeven
dat u naar uw erkende Toyota-dealer
moet gaan
Het systeem of onderdeel dat op het
multi-informatiedisplay wordt weergegeven,
is defect. Laat de auto onmiddellijk nakijken
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■Als er een melding wordt weergegeven
dat de handleiding moet worden
geraadpleegd
●Volg de bijbehorende instructies als
“Engine Coolant Temp High” (temperatuur
koelvloeistof te hoog) wordt weergegeven.
(  Blz. 563)
●Volg de bijbehorende instructies als
“Exhaust Filter Full” (uitlaatgasfiltersys-
teem vol) wordt weergegeven. ( Blz. 366)
●Als een van de onderstaande meldingen
wordt weergegeven op het multi-informa-
tiedisplay, kan dit duiden op een storing.
Laat de auto onmiddellijk nakijken door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
• “Smart Entry & Start System Malfunction” (storing Smart entry-systeem met start-
knop)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 527 Tuesday, August 25, 2020 9:11 AM

563
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
COROLLA HV_TMMT_EE

Als de koelvloeistoftemperatuurme-
ter in het rode gebied komt of
“Engine Coolant Temp High Stop in a
Safe Place See Owner’s Manual”
(Koelvloeistoftemperatuur te hoog.
Breng auto op veilige plaats tot stil-
stand. Raadpleeg handleiding) op
het multi-informa
tiedisplay wordt
weergegeven
1 Breng de auto op een veilige plaats
tot stilstand en schakel de aircondi-
tioning en vervolgens het hybride-
systeem uit. 2
Als er stoom te zien is: Open, nadat
de stoom is verdwenen, voorzichtig
de motorkap.
Als er geen stoom te zien is: Open
voorzichtig de motorkap.
3 Controleer nadat het hybridesys-
teem voldoende is afgekoeld de
slangen en het radiateurblok (radia-
teur) op sporen van lekkage.
Radiateur
Koelventilatoren
Neem bij lekkage van een grote hoeveelheid
koelvloeistof onmiddellij k contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
4 Het koelvloeistofniveau is correct
als het zich tussen de streepjes
FULL en LOW van het reservoir
bevindt.
Reservoir
FULL-streepje
Als de motor over verhit
raakt
Het volgende kan erop duiden dat
de auto oververhit raakt.
De koelvloeistoftemperatuurme-
ter (Blz. 101, 105) komt in het
rode gebied of u merkt dat het
hybridesysteem minder vermo-
gen levert. (De auto accelereert
bijvoorbeeld niet als het gaspe-
daal wordt ingetrapt.)
 “Engine Coolant Temp High Stop
in a Safe Place See Owner’s
Manual” (Temperatuur koelvloei-
stof te hoog. Breng auto op veilige
plaats tot stilstand. Raadpleeg
handleiding) of “Hybrid System
Overheated Output Power Redu-
ced” (Hybridesyst eem oververhit.
Gereduceerd uitgangsvermogen)
wordt weergegeven op het
multi-informatiedisplay.
 Er komt stoom onder de motorkap
uit.
Correctieprocedures
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 563 Tuesday, August 25, 2020 9:11 AM

5749-1. Specificaties
COROLLA HV_TMMT_EE
Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie
op of ten minste één van beide boven-
staande symbolen op de verpakking is
gedrukt. API-symbool
Bovenste deel: API SERVICE SN geeft de
kwaliteit van de motorolie aan en is vastge-
steld door API (American Petroleum Insti-
tute).
Middelste deel: SAE 0W-16 geeft de viscosi-
teit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat staat voor
brandstofbesparende en groene eigen-
schappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant
Standardization and Approval Committee)
staat op de voorzijde van de verpakking.
Koelsysteem
Inhoud (refe-
rentiewaarde)Benzinemotor5,4 l (5,7 qt., 4,8 Imp. qt.)
Vermogensre-
geleenheid1,4 l (1,5 qt., 1,2 Imp.qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen:

Toyota Super Long Life Coolant
 Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
Ontstekingssysteem (bougie)
MerkDENSO FC16HR-CY9
Elektrodenafstand0,9 mm (0,035 in.)
OPMERKING
■Bougies met iridium elektroden
Gebruik alleen bougies met iridium elek troden. Wijzig de elektrodenafstand niet.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 574 Tuesday, August 25, 2020 9:11 AM
