2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
COROLLA HV_TMMT_EE
■Icoon
Wordt weergegeven als op het
multi-informatiedisplay een waarschu-
wingsmelding wordt weergegeven.
(Blz. 526)
■Waarschuwingsmelding
Sommige waarschuwingsmeldingen
worden indien nodig weergegeven,
overeenkomstig bepaalde voorwaar-
den.
Gedetailleerde inhoud die op het head-up
display wordt weergegeven verschilt moge-
lijk van de weergave op het multi-informatie-
display.
■Status bediening audiosysteem
(indien aanwezig)
Wordt weergegeven wanneer de bedie-
ningstoetsen voor het audiosysteem op
het stuurwiel worden bediend.
■Status handsfree-systeem (indien
aanwezig)
Wordt weergegeven als het hands-
free-systeem wordt bediend.
■Wanneer er een pop-updisplay wordt
weergegeven
Wanneer er een pop-updisplay wordt weer-
gegeven, wordt het actuele display mogelijk
niet langer weergegeven. In dat geval keert
het display terug zodra het pop-updisplay is
verdwenen.
■Hybridesysteemindicator
Laadgebied
Hybride eco-gebied
Eco-gebied
PWR-gebied
Er wordt dezelfde informatie weergegeven
als op het multi-informatiedisplay (hybride-
systeemindicator). Zie Blz. 114 voor meer
informatie.
■Toerenteller
Geeft het motortoerental aan in
omwentelingen per minuut.
■Weergave buitentemperatuur
Weergegeven als het contact AAN
staat of als het controlelampje lage bui-
tentemperatuur knippert.
■Weergave buitentemperatuur
●Wanneer de omgevingstemperatuur onge-
veer 3°C of lager is, gaat het controle-
lampje lage buitentemperatuur gedurende
ongeveer 10 seconden knipperen en dooft
de weergave van de buitentemperatuur. In
dit geval wordt het display opnieuw weer-
gegeven wanneer de buitentemperatuur
ongeveer 5°C of hoger wordt.
Weergave hybridesysteem-
indicator/toerenteller/
buitentemperatuur
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 123 Tuesday, August 25, 2020 9:11 AM

1242-1. Instrumentenpaneel
COROLLA HV_TMMT_EE
●Onder de volgende omstandigheden wordt
mogelijk niet de juiste buitentemperatuur
weergegeven of duurt het langer voordat
de weergave wordt gewijzigd:
• Wanneer de auto stilstaat of met lage snel- heid rijdt (lager dan 25 km/h)
• Wanneer de buitentemperatuur plotseling verandert (bijvoorbeeld bij het in- of uitrij-
den van een garage of tunnel)
●Wanneer -- of E wordt weergegeven, zit er
mogelijk een storing in het systeem. Laat
de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
*: Indien aanwezig
Scherm audiosysteem
Multi-informatiedisplay
Bedieningstoetsen instrumentenpa-
neel
■Scherm audiosysteem
1 Druk op de toets MENU.
2 Selecteer “Info” op het scherm
“Menu”.
Als een ander scherm dan “Energiemonitor”
wordt weergegeven, selecteert u “Energie”.
■Multi-informatiedisplay
Druk een aantal keer op de bedie-
ningstoetsen van het instrumentenpa-
neel op het stuurwiel om de weergave
van de energiemonitor te selecteren.
Energiemonitor/
verbruiksscherm*
U kunt de status van het hybride-
systeem zien op het multi-informa-
tiedisplay en op het scherm van
het audiosysteem.
Systeemonderdelen
Energiemonitor
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 124 Tuesday, August 25, 2020 9:11 AM

125
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
COROLLA HV_TMMT_EE

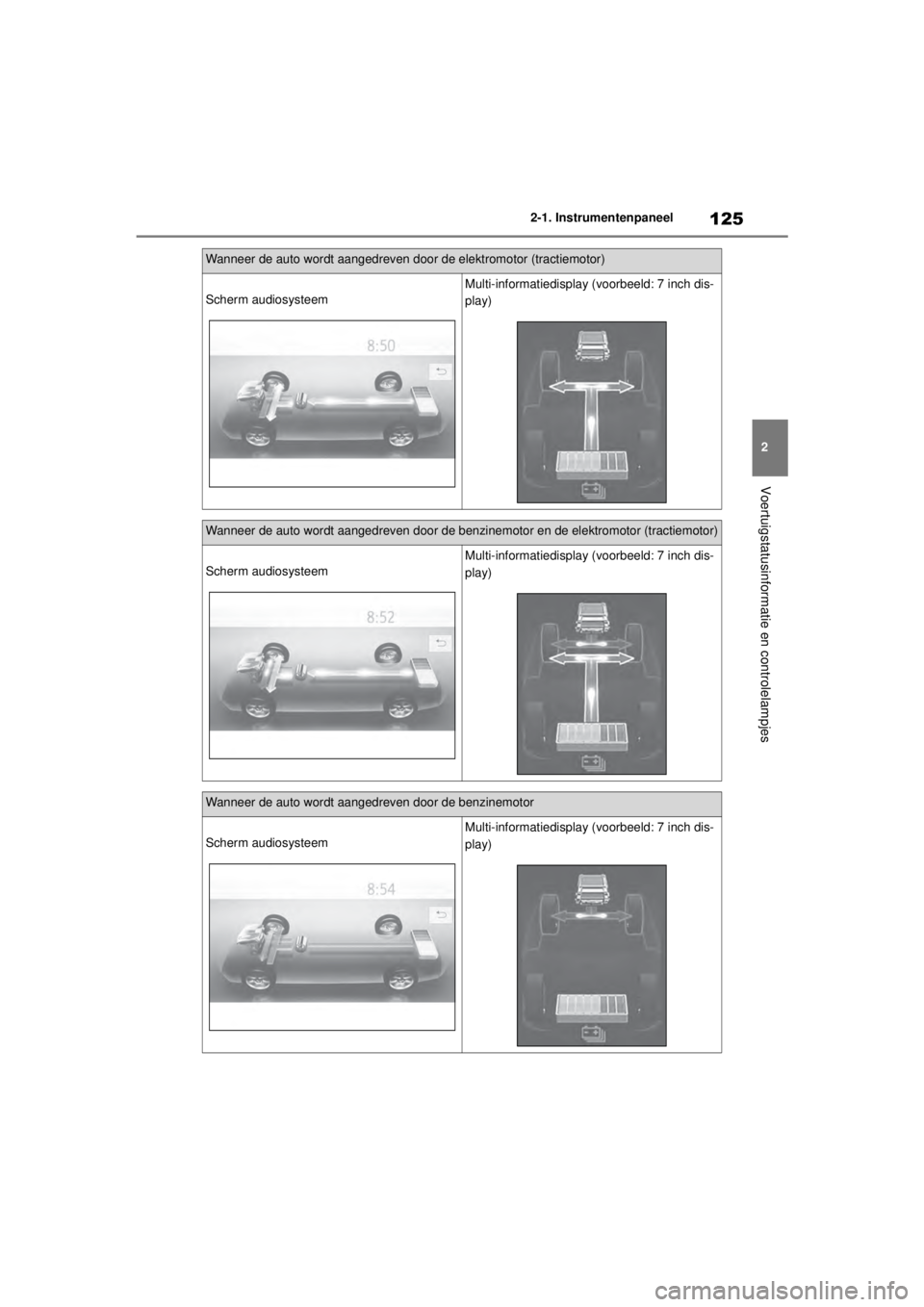

Wanneer de auto wordt aangedreven door de elektromotor (tractiemotor)
Scherm audiosysteem
Multi-informatiedisplay (voorbeeld: 7 inch dis-
play)
Wanneer de auto wordt aangedreven door de benzinemotor en de elektromotor (tractiemotor)
Scherm audiosysteem
Multi-informatiedisplay (voorbeeld: 7 inch dis-
play)
Wanneer de auto wordt aangedreven door de benzinemotor
Scherm audiosysteem
Multi-informatiedisplay (voorbeeld: 7 inch dis-
play)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book
Page 125 Tuesday, August 25, 2020 9:11 AM

1262-1. Instrumentenpaneel

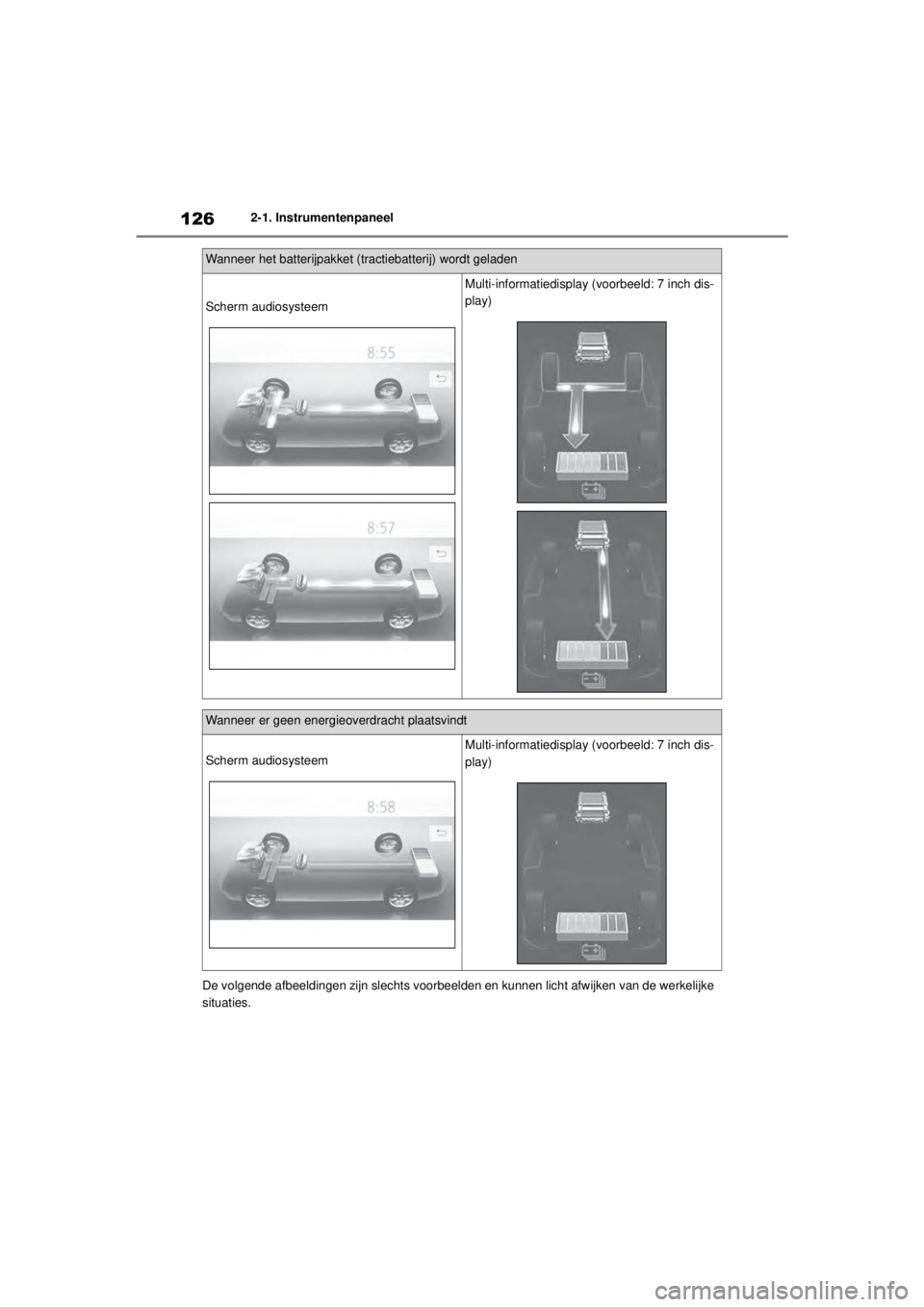

COROLLA HV_TMMT_EE De volgende afbeeldingen zijn slechts voorbeelden
en kunnen licht afwijken van de werkelijke
situaties.
Wanneer het batterijpakket (tractiebatterij) wordt geladen
Scherm audiosysteem
Multi-informatiedisplay (voorbeeld: 7 inch dis-
play)
Wanneer er geen energieoverdracht plaatsvindt
Scherm audiosysteem
Multi-informatiedisplay (voorbeeld: 7 inch dis-
play)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 126 Tuesday, August 25, 2020 9:11 AM

127
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
COROLLA HV_TMMT_EE
■Status batterijpakket (tractiebatte-
rij)
Scherm audiosysteem
Laag
Grootlicht
Multi-informatiedisplayDimlicht
Grootlicht
De volgende afbeeldingen zijn slechts voor-
beelden en kunnen licht afwijken van de
werkelijke situaties.
■Ritinformatie
1 Druk op de toets MENU.
2 Selecteer “Info” op het scherm
“Menu”.
Als een ander scherm dan “Ritinformatie”
wordt weergegeven, selecteert u “Ritinfor-
matie”.
Resetten van de verbruiksgegevens
Het brandstofverbruik gedurende de
laatste 15 minuten
Actueel brandstofverbruik
De geregenereerde energie gedu-
rende de laatste 15 minuten
Eén symbool staat voor 30 Wh. Er worden
maximaal 5 symbolen getoond.
Gemiddelde rijsnelheid sinds het
starten van het hybridesysteem.
Verstreken tijd sinds het starten van
het hybridesysteem.
Actieradius
Het gemiddelde brandstofverbruik
gedurende de laatste 15 minuten wordt
door middel van kleuren verdeeld in
vorige gemiddelden en gemiddelden
sinds de laatste keer dat het contact
AAN is gezet. Het weergegeven gemid-
delde brandstofverbruik is een globale
waarde.
Ve rb r u i k
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 127 Tuesday, August 25, 2020 9:11 AM

1303-1. Informatie over sleutels
COROLLA HV_TMMT_EE
3-1.Informatie over sleutels
Bij de auto worden de volgende sleu-
tels geleverd. Elektronische sleutels
• Bedienen van het Smart entry-systeem met startknop ( Blz. 139)
• Gebruik van de afstandsbedieningsfunctie
( Blz. 131)
Mechanische sleutels
Plaatje met sleutelnummer
■Aan boord van een vliegtuig
Zorg ervoor dat u aan boord van een vliegtuig
niet op de toetsen van de elektronische sleu-
tel drukt. Zorg ervoor dat de toetsen niet per
ongeluk ingedrukt kunnen worden als u de
elektronische sleutel in bijvoorbeeld een tas
hebt opgeborgen. Bij het indrukken van de
toetsen kan de elektronische sleutel radiogol-
ven uitzenden die de bediening van het vlieg-
tuig kunnen beïnvloeden.
■Leegraken batterij elektronische sleutel
●De standaard levensduur van de batterij is
1 - 2 jaar.
●Als de batterij bijna leeg is, klinkt een waar-
schuwingssignaal in de auto en wordt er
een melding weergegeven op het
multi-informatiedisplay als het hybridesys-
teem wordt uitgeschakeld.
●Schakel de energiebespaarmodus van de
elektronische sleutel in om te voorkomen
dat de batterij van de elektronische sleutel
leegraakt wanneer deze gedurende lan-
gere tijd niet wordt gebruikt. ( Blz. 141)
●Omdat de elektronische sl eutel altijd radio-
golven ontvangt, raakt de batterij ook ont-
laden wanneer de elektronische sleutel
niet wordt gebruikt. De volgende sympto-
men geven aan dat de batterij van de elek-
tronische sleutel mogelijk ontladen is.
Vervang de batterij indien nodig.
(  Blz. 497)
• Het Smart entry-systeem met startknop of de afstandsbediening werkt niet.
• Het detectiegebied wordt kleiner.
• Het ledcontrolelampje in de sleutel gaat niet branden.
●Houd, om de levensduur van de batterij
niet nodeloos te bekor ten, de elektronische
sleutel op een afstand van minimaal 1 m
van de volgende elektrische apparaten
met een magnetisch veld:
• Televisietoestellen
• Computers
• Mobiele telefoons, draadloze telefoons en batterijladers
• Oplaadapparatuur voor draadloze en mobiele telefoons
• Tafellampen
• Inductiekookplaten
●Als de elektronische sleutel zich langer
dan noodzakelijk is in de buurt van de auto
bevindt, kan, zelfs als het Smart entry-sys-
teem met startknop niet bediend wordt, de
sleutelbatterij sneller dan normaal ontladen
raken.
■Batterij vervangen
 Blz. 497
■Als “New Key Registered Contact Your
Dealer if You Did Not Register a New
Key” (Er is een nieuwe sleutel geregis-
treerd. Neem contact op met uw dealer
als u geen nieuwe sleutel geregistreerd
hebt) wordt weergegeven op het
multi-informatiedisplay
Deze melding wordt weergegeven elke keer
dat het bestuurdersportier wordt geopend als
de portieren van buitenaf worden ontgren-
deld gedurende ongeveer 10 dagen nadat er
een nieuwe elektronisc he sleutel is geregis-
treerd.
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige als de melding wordt
weergegeven, maar u geen nieuwe elektroni-
sche sleutel hebt geregistreerd, om te contro-
leren of er een onbekende elektronische
sleutel (anders dan de sleutels die u in uw
bezit hebt) is geregistreerd.
Sleutels
De sleutels
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 130 Tuesday, August 25, 2020 9:11 AM

1343-2. Openen, sluiten en vergrendelen van de portieren
COROLLA HV_TMMT_EE Voor auto's met een alarm: om te voorkomen
dat het alarm onbedoeld wordt geactiveerd,
moet u de portieren ontgrendelen met de
afstandsbediening en een portier eenmaal
openen en sluiten als de instellingen zijn
gewijzigd. (Als er binnen 30 seconden nadat
op is gedrukt geen portier wordt
geopend, worden de portieren weer vergren-
deld en wordt het alarm automatisch inge-
schakeld.)
Zet het alarm onmiddellijk uit wanneer dit
wordt geactiveerd. (
Blz. 92)
■Feedbacksignalen
De alarmknipperlichten knipperen om aan te
geven dat de portieren zijn vergrendeld/ont-
grendeld met behulp van de instapfunctie
* of
de afstandsbediening. (Vergrendeld: een-
maal; ontgrendeld: tweemaal)
Er klinkt een zoemer om aan te geven dat de
ruiten en het schuifdak
* bediend worden.*: Indien aanwezig
■Beveiligingsfunctie
Als er niet binnen ongeveer 30 seconden na
het ontgrendelen van de auto met de instap-
functie (indien aanwezig) of de afstandsbe-
diening een portier wordt geopend, zorgt de
beveiligingsfunctie erv oor dat de auto weer
automatisch wordt vergrendeld.
■Wanneer het portier niet kan worden
vergrendeld met de vergrendelsensor
op het oppervlak van de voorportier-
greep (auto's met instapfunctie)
Wanneer de portieren niet kunnen worden
vergrendeld als u de vergrendelsensor op het
oppervlak van de portiergreep met uw vinger
aanraakt, raak dan de vergrendelsensor aan
met uw handpalm.
Als u handschoenen draagt, doe deze dan
uit.
■Zoemer centrale vergrendeling
Als geprobeerd wordt de portieren te ver-
grendelen met de instapfunctie (indien aan-
wezig) of de afstandsbediening wanneer een
portier niet geheel gesloten is, klinkt er gedu-
rende 5 seconden een zoemer. Sluit het por-
tier volledig om de zoemer uit te schakelen
en vergrendel de portieren opnieuw.
■Alarm (indien aanwezig)
Wanneer de portieren worden vergrendeld,
wordt het alarmsysteem ingeschakeld.
(  Blz. 92)
■Omstandigheden die de werking van
het Smart entry-systeem met startknop
en de afstandsbediening beïnvloeden
 Blz. 141
■Wanneer het Smart entry-systeem met
startknop of de afstandsbediening niet
goed werkt
Gebruik de mechanische sleutel om de por-
tieren te vergrendelen en ontgrendelen.
(  Blz. 558)
Vervang de sleutelbatterij door een nieuw
exemplaar als deze ontladen raakt.
(  Blz. 497)
Multi-informatie-
display/piepsignaalOntgrendelfunctie
(auto's met linkse besturing)
(auto's met rechtse besturing)
Exterieur: 3 keer een piepsignaal
Interieur:
Eén belsignaal
Als u de portiergreep
van het bestuurders-
portier vasthoudt,
wordt alleen het
bestuurdersportier
ontgrendeld.
Als u de portiergreep
van het voorpassa-
giersportier vast-
houdt, worden alle
portieren ontgren-
deld.
Exterieur:
Twee piepsignalen
Interieur:
Eén belsignaal
Als u een voorportier-
greep vasthoudt,
worden alle portie-
ren ontgrendeld.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 134 Tuesday, August 25, 2020 9:11 AM

1363-2. Openen, sluiten en vergrendelen van de portieren
COROLLA HV_TMMT_EE
2 Ontgrendelen van het portier
De voorportieren kunnen worden geopend
door aan de portiergrepen aan de binnen-
zijde te trekken, ook al staan de vergrendel-
knoppen in de stand vergrendeld.
■Vergrendelen van de voorportieren van
buitenaf zonder gebruik te maken van
een sleutel
1 Zet de vergrendelknop aan de binnen-
zijde in de vergrendelde stand.
2 Sluit het portier met de portiergreep uit-
getrokken.
Het portier kan niet worden vergrendeld als
het contact in stand ACC of AAN staat of als
de elektronische sleutel zich in de auto
bevindt.
De sleutel wordt mogelijk niet juist gesigna-
leerd waardoor het portier wellicht vergren-
deld wordt.
■Waarschuwingszoemer open por-
tier/achterklep
Als een portier of de achterklep niet goed
gesloten is, klinkt er vanaf een rijsnelheid van
5 km/h een zoemer.
Het geopende portier of de openstaande ach-
terklep wordt weergegeven op het multi-infor-
matiedisplay.
Het portier kan niet vanaf de binnen-
zijde van de auto worden geopend
wanneer het kinderslot is geactiveerd.
1 Ontgrendelen
2 Vergrendelen
Hierdoor wordt voorkomen dat kinderen per
ongeluk de achterportieren openen. Druk de
schakelaars op beide achterportieren naar
beneden om de kindersloten te activeren.
Kindersloten achterportieren
Achterklep
De achterklep kan worden ont-
grendeld met het openingssys-
teem van de achterklep, de
instapfunctie (indien aanwezig) of
de afstandsbediening.
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernsti g letsel tot gevolg
hebben.
■Voordat u gaat rijden
●Zorg ervoor dat de achterklep volledig
gesloten is. Als de achterklep niet volle-
dig is gesloten, kan deze tijdens het rij-
den onverwacht opengaan en nabij
gelegen objecten raken en kunnen er
voorwerpen of bagage uit de bagage-
ruimte vallen, waardoor een ongeval
kan ontstaan.
●Laat kinderen niet in de bagageruimte
spelen.
Als een kind per ongeluk in de bagage-
ruimte opgesloten wordt, kan het ernstig
letsel oplopen als gevolg van blootstel-
ling aan hoge temperaturen of stikken.
●Laat nooit kinderen de achterklep ope-
nen of sluiten.
Anders wordt de achterklep mogelijk
onbedoeld geopend en kan een hand,
het hoofd of de nek van een kind
bekneld raken bij het sluiten van de ach-
terklep.
■Belangrijke punten tijdens het rijden
Sta nooit toe dat personen in de bagage-
ruimte meerijden. In het geval van plotse-
ling remmen of een aanrijding kunnen ze
ernstig letsel oplopen.
■Gebruik van de bagageruimte
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ertoe leiden dat
lichaamsdelen bekneld ra ken, met ernstig
letsel tot gevolg.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 136 Tuesday, August 25, 2020 9:11 AM
