2021 PEUGEOT EXPERT Manual del propietario (in Spanish)

199
Información práctica
7Carga rápida, modo 3
Unidad de carga rápida (Wallbox)
(carga rápida: corriente alterna monofase o trifase (CA))


Según versión, en modo 3 con una unidad
de carga rápida (Wallbox): corriente de carga máxima de 32

A.
Cable de carga, modo 3 (CA)


Unidad de carga rápida (Wallbox)
No desmonte ni modifique la unidad
de carga, existe riesgo de electrocución e
incendio.
Consulte las instrucciones de funcionamiento
en el manual de usuario del fabricante de la
unidad de carga.
Carga rápida, modo 4
Unidad de carga superrápida pública
(carga superrápida: corriente continua (CC))


Cable de carga, modo 4 (CC)
(integrado en la unidad de carga superrápida pública)


Use las unidades de carga superrápida
públicas sólo cuando la longitud del cable no supere 30 metros.
Carga de la batería de
tracción (eléctrica)
Para realizar la recarga, conecte el vehículo a
una fuente de alimentación doméstica (carga
doméstica o rápida) o a una unidad de carga
superrápida pública (carga superrápida).
Para realizar una carga completa, siga
el procedimiento de carga deseado
sin interrumpirlo hasta que finalice
automáticamente. La carga puede ser inmediata
o programada (salvo con la unidad de carga
superrápida pública, modo 4).
Puede detener la carga doméstica o rápida en
cualquier momento desbloqueando el vehículo y
retirando la boquilla. Para la carga superrápida,
consulte la información relativa a la unidad de
carga superrápida pública.
Para obtener más información sobre
las pantallas de carga en el cuadro de
instrumentos y la pantalla táctil, consulte el
apartado correspondiente.
También es posible supervisar el curso de la carga mediante la aplicación
MyPeugeot.
Para obtener más información sobre las
Funciones remotas, consulte el apartado
correspondiente.
Como medida de seguridad, el motor no
arrancará si el cable de carga está
conectado al conector del vehículo. Se
mostrará una alerta en el cuadro de
instrumentos.

200
Información práctica

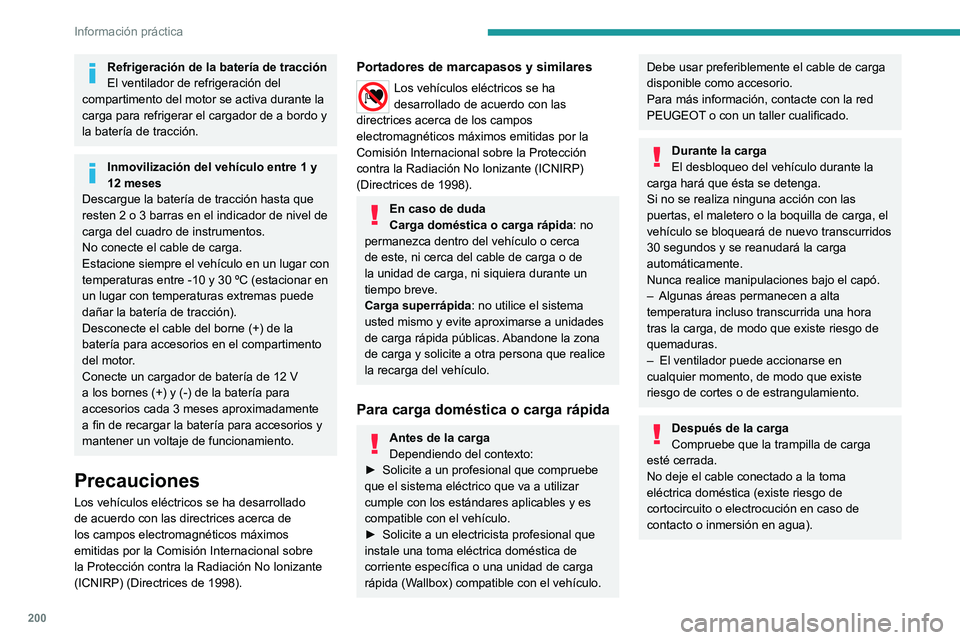

Refrigeración de la batería de tracción
El ventilador de refrigeración del
compartimento del motor se activa durante la
carga para refrigerar el cargador de a bordo y
la batería de tracción.
Inmovilización del vehículo entre 1 y
12 meses
Descargue la batería de tracción hasta que
resten 2 o 3 barras en el indicador de nivel de
carga del cuadro de instrumentos.
No conecte el cable de carga.
Estacione siempre el vehículo en un lugar con
temperaturas entre -10 y 30 ºC (estacionar en
un lugar con temperaturas extremas puede
dañar la batería de tracción).
Desconecte el cable del borne (+) de la
batería para accesorios en el compartimento
del motor.
Conecte un cargador de batería de 12 V
a los bornes (+) y (-) de la batería para
accesorios cada 3 meses aproximadamente
a fin de recargar la batería para accesorios y
mantener un voltaje de funcionamiento.
Precauciones
Los vehículos eléctricos se ha desarrollado
de acuerdo con las directrices acerca de
los campos electromagnéticos máximos
emitidas por la Comisión Internacional sobre
la Protección contra la Radiación No Ionizante
(ICNIRP) (Directrices de 1998).
Portadores de marcapasos y similares
Los vehículos eléctricos se ha
desarrollado de acuerdo con las
directrices acerca de los campos
electromagnéticos máximos emitidas por la
Comisión Internacional sobre la Protección
contra la Radiación No Ionizante (ICNIRP)
(Directrices de 1998).
En caso de duda
Carga doméstica o carga rápida: no
permanezca dentro del vehículo o cerca
de este, ni cerca del cable de carga o de
la unidad de carga, ni siquiera durante un
tiempo breve.
Carga superrápida: no utilice el sistema
usted mismo y evite aproximarse a unidades
de carga rápida públicas. Abandone la zona
de carga y solicite a otra persona que realice
la recarga del vehículo.
Para carga doméstica o carga rápida
Antes de la carga
Dependiendo del contexto:
►

Solicite a un profesional que compruebe
que el sistema eléctrico que va a utilizar
cumple con los estándares aplicables y es
compatible con el vehículo.
►


Solicite a un electricista profesional que
instale una toma eléctrica doméstica de
corriente específica o una unidad de carga
rápida (W

allbox) compatible con el vehículo.
Debe usar preferiblemente el cable de carga
disponible como accesorio.
Para más información, contacte con la red
PEUGEOT o con un taller cualificado.
Durante la carga
El desbloqueo del vehículo durante la
carga hará que ésta se detenga.
Si no se realiza ninguna acción con las
puertas, el maletero o la boquilla de carga, el
vehículo se bloqueará de nuevo transcurridos
30 segundos y se reanudará la carga
automáticamente.
Nunca realice manipulaciones bajo el capó.
–

Algunas áreas permanecen a alta
temperatura incluso transcurrida una hora
tras la carga, de modo que existe riesgo de
quemaduras.
–


El ventilador puede accionarse en
cualquier momento, de modo que existe
riesgo de cortes o de estrangulamiento.
Después de la carga
Compruebe que la trampilla de carga
esté cerrada.
No deje el cable conectado a la toma
eléctrica doméstica (existe riesgo de
cortocircuito o electrocución en caso de
contacto o inmersión en agua).
Para carga superrápida
Antes de la carga
Compruebe que la unidad de carga
superrápida pública y el cable de carga sean
compatibles con el vehículo.
Cuando la temperatura exterior es inferior a:
– 0°C, el tiempo de carga puede ser mayor.
– -20°C, es posible realizar la carga pero los
tiempos de carga pueden extenderse aún
más (la batería debe calentarse primero).
Después de la carga
Compruebe que la trampilla de carga
esté cerrada.
Conexión
► Antes de realizar la carga, compruebe que
el selector de marchas está en modo P, puesto
que, de lo contrario, no será posible realizar la
carga.
► Abra la trampilla de carga presionando
el botón pulsador y compruebe que no haya
cuerpos extraños en el conector de carga.
Carga doméstica, modo 2

201
Información práctica

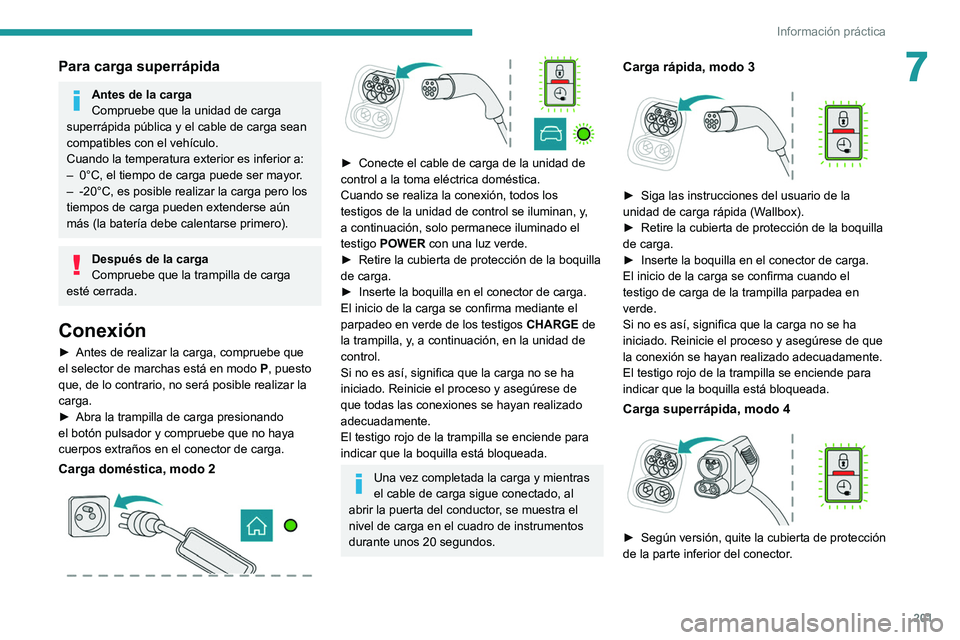

7Para carga superrápida
Antes de la carga
Compruebe que la unidad de carga
superrápida pública y el cable de carga sean
compatibles con el vehículo.
Cuando la temperatura exterior es inferior a:
–

0°C, el tiempo de carga puede ser mayor
.
–

-20°C, es posible realizar la carga pero los
tiempos de carga pueden extenderse aún
más (la batería debe calentarse primero).
Después de la carga
Compruebe que la trampilla de carga
esté cerrada.
Conexión
► Antes de realizar la carga, compruebe que
el selector de marchas está en modo P, puesto
que, de lo contrario, no será posible realizar la
carga.
►

Abra la trampilla de carga presionando
el botón pulsador y compruebe que no haya
cuerpos extraños en el conector de carga.
Carga doméstica, modo 2



► Conecte el cable de carga de la unidad de
control a la toma eléctrica doméstica.
Cuando se realiza la conexión, todos los
testigos de la unidad de control se iluminan, y
,
a continuación, solo permanece iluminado el
testigo POWER con una luz verde.
►

Retire la cubierta de protección de la boquilla
de carga.
►


Inserte la boquilla en el conector de carga.
El inicio de la carga se confirma mediante el
parpadeo en verde de los testigos CHARGE

de
la trampilla, y, a continuación, en la unidad de
control.
Si no es así, significa que la carga no se ha
iniciado. Reinicie el proceso y asegúrese de
que todas las conexiones se hayan realizado
adecuadamente.
El testigo rojo de la trampilla se enciende para
indicar que la boquilla está bloqueada.
Una vez completada la carga y mientras
el cable de carga sigue conectado, al
abrir la puerta del conductor, se muestra el
nivel de carga en el cuadro de instrumentos
durante unos 20 segundos.
Carga rápida, modo 3

► Siga las instrucciones del usuario de la
unidad de carga rápida (W allbox).
►

Retire la cubierta de protección de la boquilla
de carga.
►


Inserte la boquilla en el conector de carga.
El inicio de la carga se confirma cuando el
testigo de carga de la trampilla parpadea en
verde.
Si no es así, significa que la carga no se ha
iniciado. Reinicie el proceso y asegúrese de que
la conexión se hayan realizado adecuadamente.
El testigo rojo de la trampilla se enciende para
indicar que la boquilla está bloqueada.
Carga superrápida, modo 4

► Según versión, quite la cubierta de protección
de la parte inferior del conector.

202
Información práctica
► Siga las instrucciones de uso de la unidad de
carga superrápida pública y conecte el cable de
dicha unidad
al conector del vehículo.
El inicio de la carga se confirma mediante el
parpadeo en verde del testigo de carga en la
trampilla.
Si no es así, significa que la carga no se ha
iniciado. Reinicie el proceso y asegúrese de que
la conexión se ha realizado adecuadamente.
El testigo rojo de la trampilla se enciende para
indicar que la boquilla está bloqueada.
Carga programada
Ajustes
En un concesionario autorizado PEUGEOT o
en un taller cualificado, con sistema de audio
Bluetooth
®
De forma predeterminada, la hora de inicio de
la carga programada es a medianoche (hora del
vehículo).
La hora de inicio de la carga programada se
puede modificar.
Acuda a un concesionario PEUGEOT o taller
cualificado.
En un teléfono móvil o tableta (GSM), con
PEUGEOT Connect Radio o PEUGEOT
Connect Nav
También puede configurar la función de carga programada en cualquier momento
en la aplicación MyPeugeot.
Para obtener más información sobre las
Funciones remotas, consulte el apartado
correspondiente.
En el vehículo, con PEUGEOT Connect Nav
► En el menú Energía de la pantalla
táctil, seleccione la página Carga.
►

Establezca la hora de inicio de la carga.
►


Pulse
OK.
La configuración se guarda en el sistema.
Activación
La carga programada sólo tiene lugar
con los modos 2 o 3.
►

Después de configurar la carga programada,
conecte el vehículo al equipo de carga deseado.


► Pulse este botón en la trampilla antes de un
minuto para activar el sistema (confirmado al
encenderse en azul el testigo de carga).
Desconexión

Antes de desconectar la boquilla del conector
de carga:
►

Si el vehículo está desbloqueado, bloquéelo
y luego desbloquéelo .
►


Si el vehículo está bloqueado, desbloquéelo.
El testigo rojo de la trampilla se apaga para
confirmar que la boquilla de carga está
desbloqueada.
►


Al cabo de
30 segundos, retire la boquilla
de carga.
El testigo de carga se enciende en blanco.
Con el desbloqueo selectivo de puertas
activado, pulse el botón de desbloqueo
dos veces para desconectar la boquilla de
carga.
Una vez completada la carga, el testigo
de carga verde de la trampilla se apaga
transcurridos 2 minutos aproximadamente.

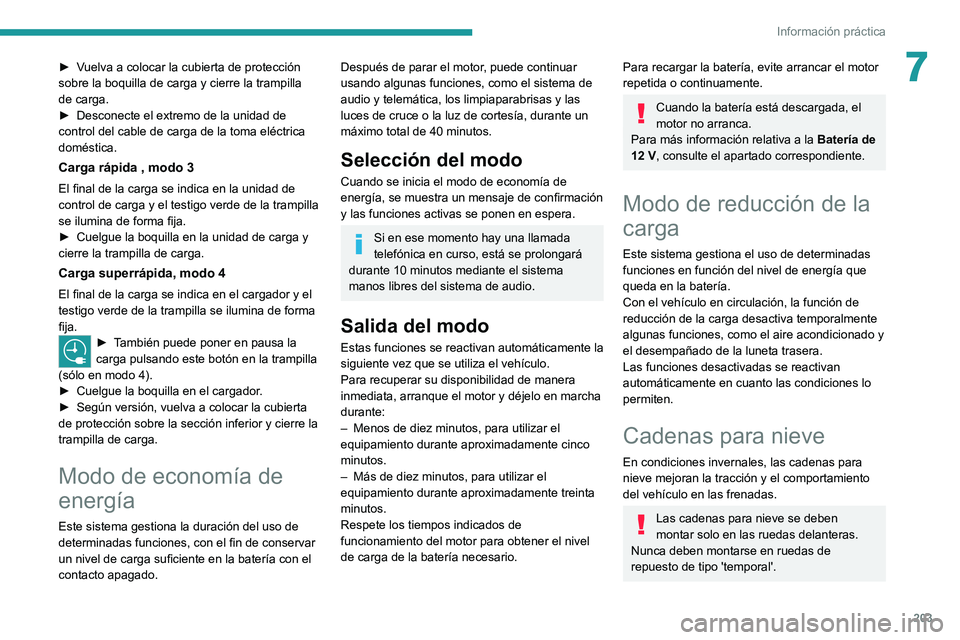

Carga doméstica, modo 2
La finalización de la carga se confirma mediante
la iluminación fija del testigo CHARGE verde en
la unidad de control y por la iluminación fija del
testigo de carga verde de la trampilla.
► Vuelva a colocar la cubierta de protección
sobre la boquilla de carga y cierre la trampilla
de carga.
► Desconecte el extremo de la unidad de
control del cable de carga de la toma eléctrica
doméstica.
Carga rápida , modo 3
El final de la carga se indica en la unidad de
control de carga y el testigo verde de la trampilla
se ilumina de forma fija.
► Cuelgue la boquilla en la unidad de carga y
cierre la trampilla de carga.
Carga superrápida, modo 4
El final de la carga se indica en el cargador y el
testigo verde de la trampilla se ilumina de forma
fija.
► También puede poner en pausa la
carga pulsando este botón en la trampilla
(sólo en modo 4).
► Cuelgue la boquilla en el cargador.
► Según versión, vuelva a colocar la cubierta
de protección sobre la sección inferior y cierre la
trampilla de carga.
Modo de economía de
energía
Este sistema gestiona la duración del uso de
determinadas funciones, con el fin de conservar
un nivel de carga suficiente en la batería con el
contacto apagado.

203
Información práctica
7► Vuelva a colocar la cubierta de protección
sobre la boquilla de carga y cierre la trampilla
de carga.
►
Desconecte el extremo de la unidad de
control del cable de carga de la toma eléctrica
doméstica.
Carga rápida , modo 3
El final de la carga se indica en la unidad de
control de carga y el testigo verde de la trampilla
se ilumina de forma fija.
►

Cuelgue la boquilla en la unidad de carga y
cierre la trampilla de carga.
Carga superrápida, modo 4
El final de la carga se indica en el cargador y el
testigo verde de la trampilla se ilumina de forma
fija.
► También puede poner en pausa la
carga pulsando este botón en la trampilla
(sólo en modo 4).
►

Cuelgue la boquilla en el cargador
.
►

Según versión, vuelva a colocar la cubierta
de protección sobre la sección inferior y cierre la
trampilla de carga.
Modo de economía de
energía
Este sistema gestiona la duración del uso de
determinadas funciones, con el fin de conservar
un nivel de carga suficiente en la batería con el
contacto apagado.
Después de parar el motor, puede continuar
usando algunas funciones, como el sistema de
audio y telemática, los limpiaparabrisas y las
luces de cruce o la luz de cortesía, durante un
máximo total de 40 minutos.
Selección del modo
Cuando se inicia el modo de economía de
energía, se muestra un mensaje de confirmación
y las funciones activas se ponen en espera.
Si en ese momento hay una llamada
telefónica en curso, está se prolongará
durante 10 minutos mediante el sistema
manos libres del sistema de audio.
Salida del modo
Estas funciones se reactivan automáticamente la
siguiente vez que se utiliza el vehículo.
Para recuperar su disponibilidad de manera
inmediata, arranque el motor y déjelo en marcha
durante:
–

Menos de diez minutos, para utilizar el
equipamiento durante aproximadamente cinco
minutos.
–


Más de diez minutos, para utilizar el
equipamiento durante aproximadamente treinta
minutos.
Respete los tiempos indicados de
funcionamiento del motor para obtener el nivel
de carga de la batería necesario.
Para recargar la batería, evite arrancar el motor
repetida o continuamente.
Cuando la batería está descargada, el
motor no arranca.
Para más información relativa a la Batería de
12

V, consulte el apartado correspondiente.
Modo de reducción de la
carga
Este sistema gestiona el uso de determinadas
funciones en función del nivel de energía que
queda en la batería.
Con el vehículo en circulación, la función de
reducción de la carga desactiva temporalmente
algunas funciones, como el aire acondicionado y
el desempañado de la luneta trasera.
Las funciones desactivadas se reactivan
automáticamente en cuanto las condiciones lo
permiten.
Cadenas para nieve
En condiciones invernales, las cadenas para
nieve mejoran la tracción y el comportamiento
del vehículo en las frenadas.
Las cadenas para nieve se deben
montar solo en las ruedas delanteras.
Nunca deben montarse en ruedas de
repuesto de tipo 'temporal'.

204
Información práctica

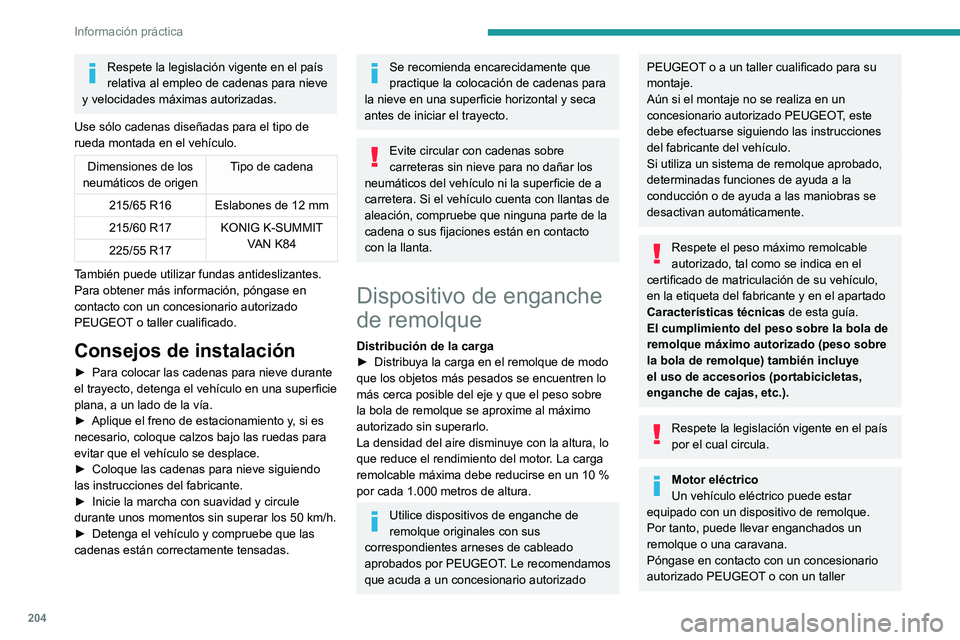

Respete la legislación vigente en el país
relativa al empleo de cadenas para nieve
y velocidades máximas autorizadas.
Use sólo cadenas diseñadas para el tipo de
rueda montada en el vehículo.
Dimensiones de los
neumáticos de origen Tipo de cadena
215/65 R16 Eslabones de 12 mm
215/60 R17 KONIG K-SUMMIT VAN K84
225/55 R17
También puede utilizar fundas antideslizantes.
Para obtener más información, póngase en
contacto con un concesionario autorizado
PEUGEOT o taller cualificado.
Consejos de instalación
► Para colocar las cadenas para nieve durante
el trayecto, detenga el vehículo en una superficie
plana, a un lado de la vía.
►

Aplique el freno de estacionamiento y
, si es
necesario, coloque calzos bajo las ruedas para
evitar que el vehículo se desplace.
►

Coloque las cadenas para nieve siguiendo
las instrucciones del fabricante.
►


Inicie la marcha con suavidad y circule
durante unos momentos sin superar los 50

km/h.
►

Detenga el vehículo y compruebe que las
cadenas están correctamente tensadas.
Se recomienda encarecidamente que
practique la colocación de cadenas para
la nieve en una superficie horizontal y seca
antes de iniciar el trayecto.
Evite circular con cadenas sobre
carreteras sin nieve para no dañar los
neumáticos del vehículo ni la superficie de a
carretera. Si el vehículo cuenta con llantas de
aleación, compruebe que ninguna parte de la
cadena o sus fijaciones están en contacto
con la llanta.
Dispositivo de enganche
de remolque
Distribución de la carga
► Distribuya la carga en el remolque de modo
que los objetos más pesados se encuentren lo
más cerca posible del eje y que el peso sobre
la bola de remolque se aproxime al máximo
autorizado sin superarlo.
La densidad del aire disminuye con la altura, lo
que reduce el rendimiento del motor
. La carga
remolcable máxima debe reducirse en un 10
%
por cada 1.000 metros de altura.
Utilice dispositivos de enganche de
remolque originales con sus
correspondientes arneses de cableado
aprobados por PEUGEOT. Le recomendamos
que acuda a un concesionario autorizado
PEUGEOT o a un taller cualificado para su
montaje.
Aún si el montaje no se realiza en un
concesionario autorizado PEUGEOT, este
debe efectuarse siguiendo las instrucciones
del fabricante del vehículo.
Si utiliza un sistema de remolque aprobado,
determinadas funciones de ayuda a la
conducción o de ayuda a las maniobras se
desactivan automáticamente.
Respete el peso máximo remolcable
autorizado, tal como se indica en el
certificado de matriculación de su vehículo,
en la etiqueta del fabricante y en el apartado
Características técnicas de esta guía.
El cumplimiento del peso sobre la bola de
remolque máximo autorizado (peso sobre
la bola de remolque) también incluye
el uso de accesorios (portabicicletas,
enganche de cajas, etc.).
Respete la legislación vigente en el país
por el cual circula.
Motor eléctrico
Un vehículo eléctrico puede estar
equipado con un dispositivo de remolque.
Por tanto, puede llevar enganchados un
remolque o una caravana.
Póngase en contacto con un concesionario
autorizado PEUGEOT o con un taller
cualificado para obtener información adicional
y para obtener un dispositivo de remolque
adaptado.
Barras de techoy barras
transversales
Por motivos de seguridad y para evitar
que se dañe el techo, se deben utilizar
barras de techo y bacas homologados para
su vehículo.
Respete las instrucciones de montaje y uso
indicadas en la guía que se incluye con las
barras de techo y bacas.
Recomendaciones
Distribuya la carga de modo uniforme
con cuidado de no sobrecargar uno de los
lados.
Sitúe la parte más pesada de la carga lo más
cerca del techo posible.
Asegure bien la carga.
Conduzca con suavidad: el vehículo es más
sensible al viento lateral y su estabilidad
podría verse afectada.
Compruebe periódicamente la seguridad y el
apriete de las barras de techo, por lo menos
antes de cada viaje.
Retire las barras de techo una vez haya
finalizado el transporte.

205
Información práctica
7cualificado para obtener información adicional
y para obtener un dispositivo de remolque
adaptado.

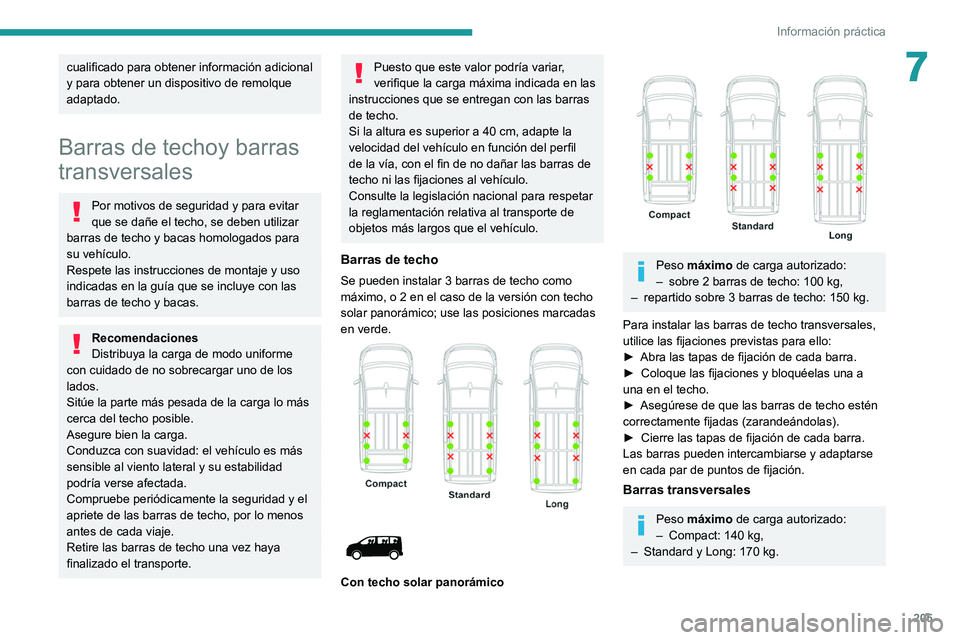

Barras de techoy barras
transversales
Por motivos de seguridad y para evitar
que se dañe el techo, se deben utilizar
barras de techo y bacas homologados para
su vehículo.
Respete las instrucciones de montaje y uso
indicadas en la guía que se incluye con las
barras de techo y bacas.
Recomendaciones
Distribuya la carga de modo uniforme
con cuidado de no sobrecargar uno de los
lados.
Sitúe la parte más pesada de la carga lo más
cerca del techo posible.
Asegure bien la carga.
Conduzca con suavidad: el vehículo es más
sensible al viento lateral y su estabilidad
podría verse afectada.
Compruebe periódicamente la seguridad y el
apriete de las barras de techo, por lo menos
antes de cada viaje.
Retire las barras de techo una vez haya
finalizado el transporte.
Puesto que este valor podría variar,
verifique la carga máxima indicada en las
instrucciones que se entregan con las barras
de techo.
Si la altura es superior a 40 cm, adapte la
velocidad del vehículo en función del perfil
de la vía, con el fin de no dañar las barras de
techo ni las fijaciones al vehículo.
Consulte la legislación nacional para respetar
la reglamentación relativa al transporte de
objetos más largos que el vehículo.
Barras de techo
Se pueden instalar 3 barras de techo como
máximo, o 2 en el caso de la versión con techo
solar panorámico; use las posiciones marcadas
en verde.




Con techo solar panorámico


Peso máximo de carga autorizado:
– sobre 2 barras de techo: 100 kg,
–

repartido sobre 3 barras de techo: 150
kg.
Para instalar las barras de techo transversales,
utilice las fijaciones previstas para ello:
►

Abra las tapas de fijación de cada barra.
►


Coloque las fijaciones y bloquéelas una a
una en el techo.
►


Asegúrese de que las barras de techo estén
correctamente fijadas (zarandeándolas).
►


Cierre las tapas de fijación de cada barra.
Las barras pueden intercambiarse y adaptarse
en cada par de puntos de fijación.
Barras transversales
Peso máximo de carga autorizado:
– Compact: 140 kg,
–

Standard y Long: 170 kg.

206
Información práctica

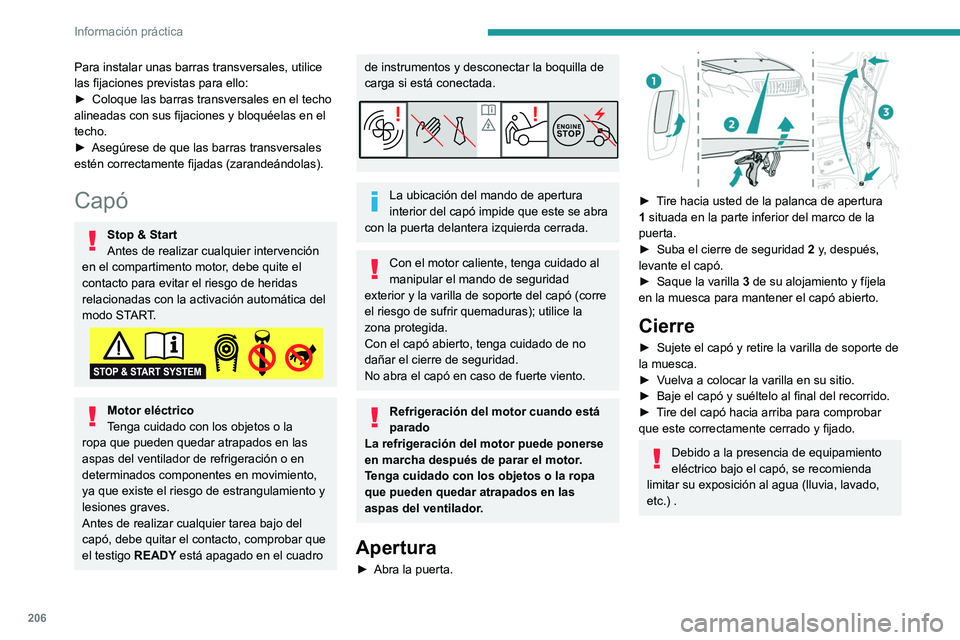

Para instalar unas barras transversales, utilice
las fijaciones previstas para ello:
►
Coloque las barras transversales en el techo
alineadas con sus fijaciones y bloquéelas en el
techo.
►


Asegúrese de que las barras transversales
estén correctamente fijadas (zarandeándolas).
Capó
Stop & Start
Antes de realizar cualquier intervención
en el compartimento motor, debe quite el
contacto para evitar el riesgo de heridas
relacionadas con la activación automática del
modo START.
Motor eléctrico
Tenga cuidado con los objetos o la
ropa que pueden quedar atrapados en las
aspas del ventilador de refrigeración o en
determinados componentes en movimiento,
ya que existe el riesgo de estrangulamiento y
lesiones graves.
Antes de realizar cualquier tarea bajo del
capó, debe quitar el contacto, comprobar que
el testigo READY está apagado en el cuadro
de instrumentos y desconectar la boquilla de
carga si está conectada.
La ubicación del mando de apertura
interior del capó impide que este se abra
con la puerta delantera izquierda cerrada.
Con el motor caliente, tenga cuidado al
manipular el mando de seguridad
exterior y la varilla de soporte del capó (corre
el riesgo de sufrir quemaduras); utilice la
zona protegida.
Con el capó abierto, tenga cuidado de no
dañar el cierre de seguridad.
No abra el capó en caso de fuerte viento.
Refrigeración del motor cuando está
parado
La refrigeración del motor puede ponerse
en marcha después de parar el motor.
Tenga cuidado con los objetos o la ropa
que pueden quedar atrapados en las
aspas del ventilador.
Apertura
► Abra la puerta.

► Tire hacia usted de la palanca de apertura
1 situada en la parte inferior del marco de la
puerta.
►

Suba el cierre de seguridad 2

y, después,
levante el capó.
►

Saque la varilla 3

de su alojamiento y fíjela
en la muesca para mantener el capó abierto.
Cierre
► Sujete el capó y retire la varilla de soporte de
la muesca.
►

V
uelva a colocar la varilla en su sitio.
►

Baje el capó y suéltelo al final del recorrido.
►


T
ire del capó hacia arriba para comprobar
que este correctamente cerrado y fijado.
Debido a la presencia de equipamiento
eléctrico bajo el capó, se recomienda
limitar su exposición al agua (lluvia, lavado,
etc.) .
Compartimento del motor
El motor que se muestra aquí es un ejemplo con
fines meramente ilustrativos.
Las ubicaciones de los siguientes componentes
pueden variar:
– Filtro de aire.
– Varilla de nivel de aceite del motor.
– Tapón de llenado de aceite del motor.
– Bomba de cebado
Motor diésel

1. Depósito del líquido lavaparabrisas
2. Depósito del líquido de refrigeración del
motor
3. Depósito del líquido de frenos
4. Batería
5. Punto de masa desplazado (-)
6. Caja de fusibles
7. Filtro de aire
8. Tapón de llenado de aceite del motor
9. Varilla de nivel de aceite del motor
10. Bomba de cebado*
11 . Depósito de líquido de dirección asistida
* En función de la motorización.
