2021 PEUGEOT 508 Omistajan Käsikirja (in Finnish)

191
Häiriön sattuessa

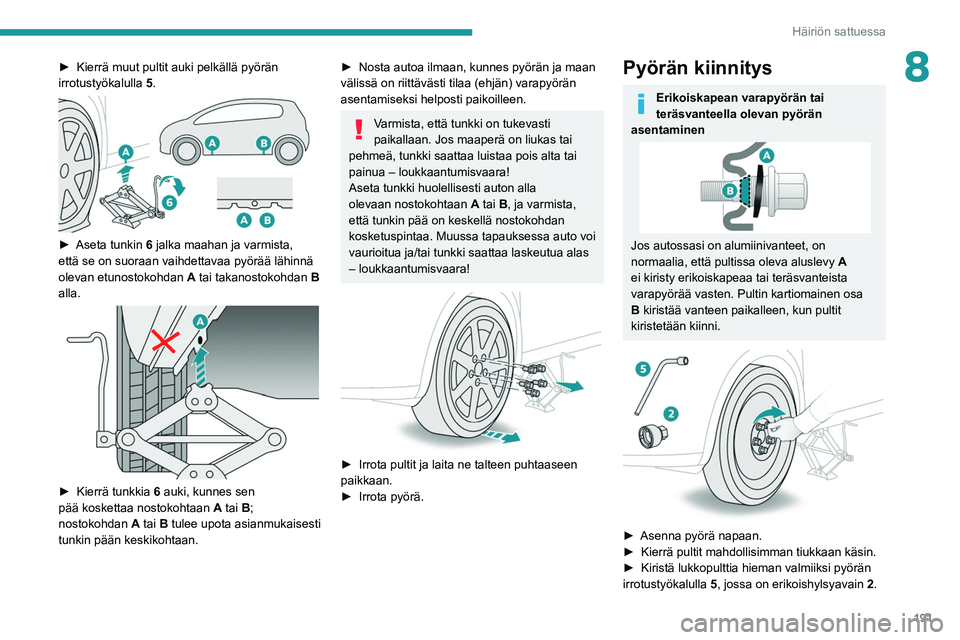

8►  Kierrä muut pultit auki pelkällä pyörän irrotustyökalulla 5 .


►  Aseta tunkin 6 jalka maahan ja varmista,
että se on suoraan vaihdettavaa pyörää lähinnä
olevan etunostokohdan

A
tai takanostokohdan
B

alla.


►  Kierrä tunkkia 6 auki, kunnes sen
pää koskettaa nostokohtaan A tai B;
nostokohdan

A
tai B tulee upota asianmukaisesti
tunkin pään keskikohtaan.
►  Nosta autoa ilmaan, kunnes pyörän ja maan välissä on riittävästi tilaa (ehjän) varapyörän
asentamiseksi helposti paikoilleen.
Varmista, että tunkki on tukevasti
paikallaan. Jos maaperä on liukas tai
pehmeä, tunkki saattaa luistaa pois alta tai
painua – loukkaantumisvaara!
Aseta tunkki huolellisesti auton alla
olevaan nostokohtaan A tai B, ja varmista,
että tunkin pää on keskellä nostokohdan
kosketuspintaa. Muussa tapauksessa auto voi
vaurioitua ja/tai tunkki saattaa laskeutua alas
– loukkaantumisvaara!


►  Irrota pultit ja laita ne talteen puhtaaseen paikkaan.
► 
Irrota   pyörä.
Pyörän kiinnitys
Erikoiskapean varapyörän tai
teräsvanteella olevan pyörän
asentaminen
Jos autossasi on alumiinivanteet, on
normaalia, että pultissa oleva aluslevy A
ei kiristy erikoiskapeaa tai teräsvanteista
varapyörää vasten. Pultin kartiomainen osa
B kiristää vanteen paikalleen, kun pultit
kiristetään kiinni.


►  Asenna pyörä napaan.
►  Kierrä   pultit   mahdollisimman   tiukkaan   käsin.
►  Kiristä
  lukkopulttia   hieman   valmiiksi   pyörän  
irrotustyökalulla


5
, jossa on erikoishylsyavain 2.

192
Häiriön sattuessa

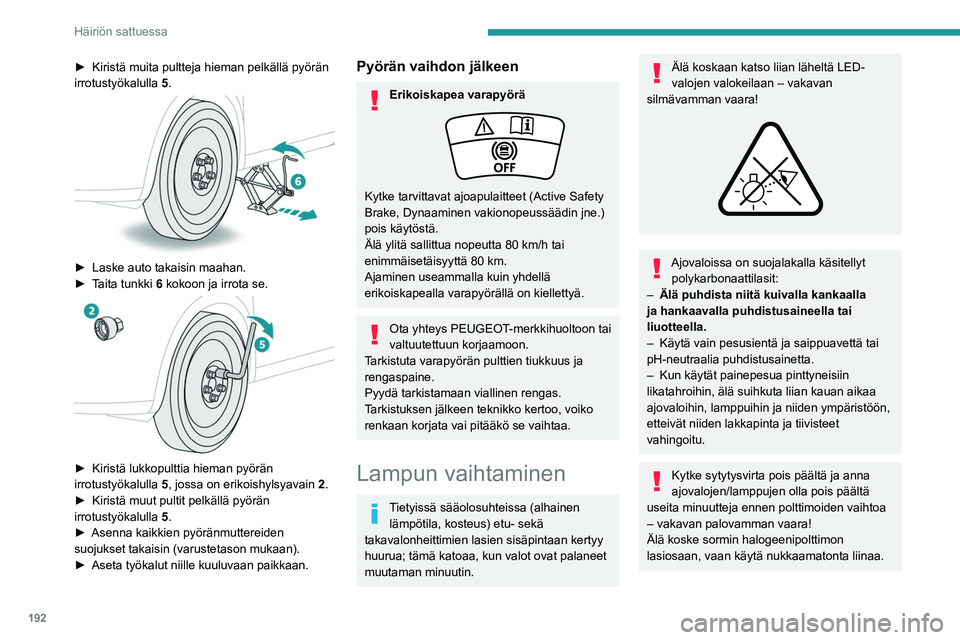

►  Kiristä muita pultteja hieman pelkällä pyörän irrotustyökalulla 5 .


►  Laske auto takaisin maahan.
►  Taita   tunkki   6 kokoon ja irrota se.


►  Kiristä lukkopulttia hieman pyörän irrotustyökalulla 5 , jossa on erikoishylsyavain 2 .
►  Kiristä
  muut   pultit   pelkällä   pyörän  
irrotustyökalulla


5
.
►  Asenna
  kaikkien   pyöränmuttereiden  
suojukset takaisin (varustetason mukaan).
► 

Aseta   työkalut   niille   kuuluvaan   paikkaan.
Pyörän vaihdon jälkeen
Erikoiskapea varapyörä
Kytke tarvittavat ajoapulaitteet (Active Safety
Brake, Dynaaminen vakionopeussäädin jne.)
pois käytöstä.
Älä ylitä sallittua nopeutta 80 km/h tai
enimmäisetäisyyttä 80 km.
Ajaminen useammalla kuin yhdellä
erikoiskapealla varapyörällä on kiellettyä.
Ota yhteys PEUGEOT-merkkihuoltoon tai
valtuutettuun korjaamoon.
Tarkistuta varapyörän pulttien tiukkuus ja
rengaspaine.
Pyydä tarkistamaan viallinen rengas.
Tarkistuksen jälkeen teknikko kertoo, voiko
renkaan korjata vai pitääkö se vaihtaa.
Lampun vaihtaminen
Tietyissä sääolosuhteissa (alhainen lämpötila, kosteus) etu- sekä
takavalonheittimien lasien sisäpintaan kertyy
huurua; tämä katoaa, kun valot ovat palaneet
muutaman minuutin.
Älä koskaan katso liian läheltä LED-
valojen valokeilaan – vakavan
silmävamman vaara!


Ajovaloissa on suojalakalla käsitellyt polykarbonaattilasit:
–

Älä puhdista niitä kuivalla kankaalla
ja hankaavalla puhdistusaineella tai
liuotteella.
–


Käytä vain pesusientä ja saippuavettä tai
pH-neutraalia puhdistusainetta.
–


Kun käytät painepesua pinttyneisiin
likatahroihin, älä suihkuta liian kauan aikaa
ajovaloihin, lamppuihin ja niiden ympäristöön,
etteivät niiden lakkapinta ja tiivisteet
vahingoitu.
Kytke sytytysvirta pois päältä ja anna
ajovalojen/lamppujen olla pois päältä
useita minuutteja ennen polttimoiden vaihtoa
– vakavan palovamman vaara!
Älä koske sormin halogeenipolttimon
lasiosaan, vaan käytä nukkaamatonta liinaa.
On hyvin tärkeää käyttää UV-suojattuja
polttimoita, jotta ajovalot eivät vaurioidu.
Vaihda viallinen polttimo uuteen polttimoon,
joka on samaa tyyppiä ja ominaisuuksiltaan
sama kuin edellinen. Vaihda polttimot
pareittain valaistuksen epätasaisuuden
välttämiseksi.
Valoyksiköiden asentaminen
Suorita toimenpiteet päinvastaisessa
järjestyksessä kuin purkaminen.
Loistediodiajovalot ja
polttimot (LED-merkkivalot)
Mallin mukaan kyseiset ajovalojen/polttimoiden
tyypit ovat:
– Full LED-teknologian ajovalot
– Huomiovalot, poikkeama
– Sivusuuntavalot
– Sivukohdevalot
– 3D-takavalot
– Lisäjarruvalo
– Rekisterikilven lamput
Jos sinun on vaihdettava tämäntyyppinen
polttimo, sinun on otettava yhteys
PEUGEOT-jälleenmyyjään tai valtuutettuun
korjaamoon.
Älä kosketa Full LED-ajovaloja tai -polttimoita
käsin – sähköiskun vaara!

193
Häiriön sattuessa

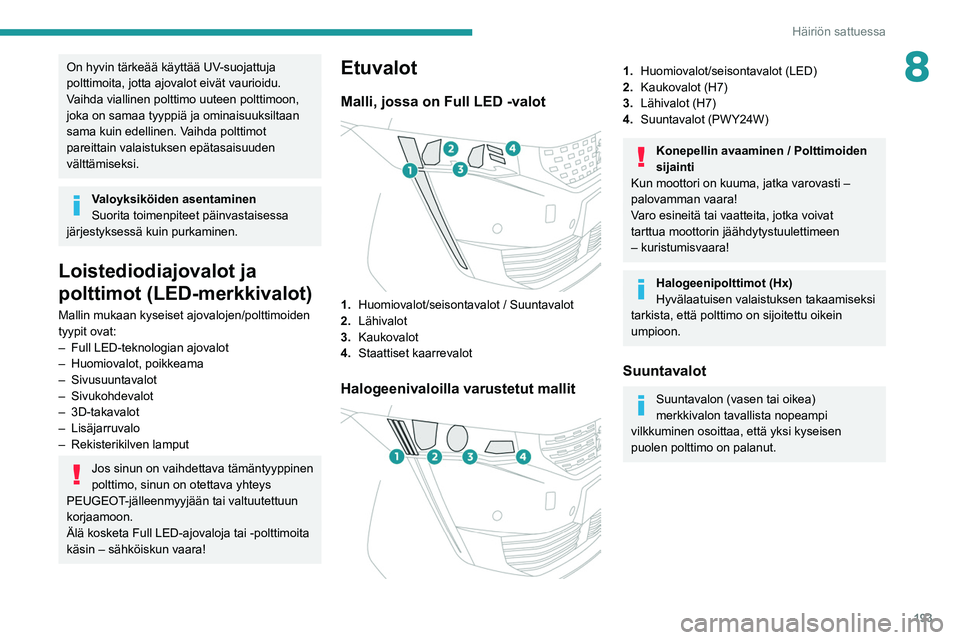

8On hyvin tärkeää käyttää UV-suojattuja
polttimoita, jotta ajovalot eivät vaurioidu.
Vaihda viallinen polttimo uuteen polttimoon,
joka on samaa tyyppiä ja ominaisuuksiltaan
sama kuin edellinen. Vaihda polttimot
pareittain valaistuksen epätasaisuuden
välttämiseksi.
Valoyksiköiden asentaminen
Suorita toimenpiteet päinvastaisessa
järjestyksessä kuin purkaminen.
Loistediodiajovalot ja
polttimot (LED-merkkivalot)
Mallin mukaan kyseiset ajovalojen/polttimoiden
tyypit ovat:
–

Full LED-teknologian ajovalot
–


Huomiovalot, poikkeama
–

Sivusuuntavalot
–
Sivukohdevalot
–
3D-takavalot
–
Lisäjarruvalo
–

Rekisterikilven lamput
Jos sinun on vaihdettava tämäntyyppinen
polttimo, sinun on otettava yhteys
PEUGEOT-jälleenmyyjään tai valtuutettuun
korjaamoon.
Älä kosketa Full LED-ajovaloja tai -polttimoita
käsin – sähköiskun vaara!
Etuvalot
Malli, jossa on Full LED -valot

1. Huomiovalot/seisontavalot / Suuntavalot
2. Lähivalot
3. Kaukovalot
4. Staattiset kaarrevalot
Halogeenivaloilla varustetut mallit

1.Huomiovalot/seisontavalot (LED)
2. Kaukovalot (H7)
3. Lähivalot (H7)
4. Suuntavalot (PWY24W)
Konepellin avaaminen / Polttimoiden
sijainti
Kun moottori on kuuma, jatka varovasti –
palovamman vaara!
Varo esineitä tai vaatteita, jotka voivat
tarttua moottorin jäähdytystuulettimeen
– kuristumisvaara!
Halogeenipolttimot (Hx)
Hyvälaatuisen valaistuksen takaamiseksi
tarkista, että polttimo on sijoitettu oikein
umpioon.
Suuntavalot
Suuntavalon (vasen tai oikea)
merkkivalon tavallista nopeampi
vilkkuminen osoittaa, että yksi kyseisen
puolen polttimo on palanut.

194
Häiriön sattuessa

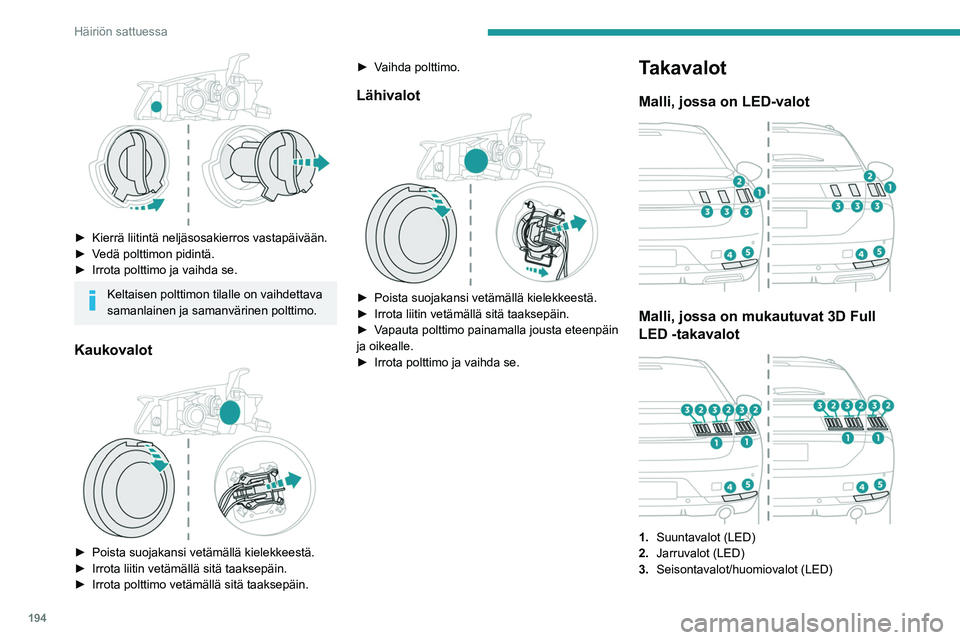

►  Kierrä liitintä neljäsosakierros vastapäivään.
►  Vedä   polttimon   pidintä.
►  Irrota
  polttimo   ja   vaihda   se.
Keltaisen polttimon tilalle on vaihdettava
samanlainen ja samanvärinen polttimo.
Kaukovalot

►  Poista suojakansi vetämällä kielekkeestä.
►  Irrota   liitin   vetämällä   sitä   taaksepäin.
►  Irrota
  polttimo   vetämällä   sitä   taaksepäin.►  Vaihda
  polttimo.
Lähivalot

►  Poista suojakansi vetämällä kielekkeestä.
►  Irrota   liitin   vetämällä   sitä   taaksepäin.
►  Vapauta
  polttimo   painamalla   jousta   eteenpäin  
ja oikealle.
► 

Irrota   polttimo   ja   vaihda   se.
Takavalot
Malli, jossa on LED-valot

Malli, jossa on mukautuvat 3D Full
LED -takavalot


1.Suuntavalot (LED)
2. Jarruvalot (LED)
3. Seisontavalot/huomiovalot (LED)
4.Peruutusvalot (P21W)
5. Sumuvalot (P21W)
Peruutusvalot/sumuvalot

Peruutusvalot

Sumuvalot
Nämä polttimot vaihdetaan takapuskurin
ulkopuolelta.
►  Vie kätesi puskurin alle.

195
Häiriön sattuessa

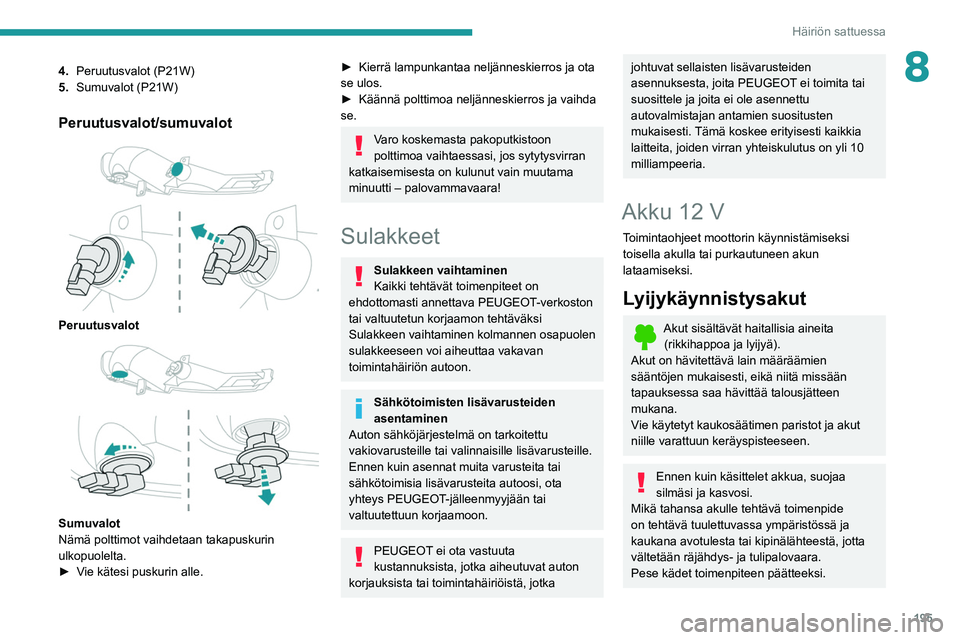

84.Peruutusvalot (P21W)
5. Sumuvalot (P21W)
Peruutusvalot/sumuvalot

Peruutusvalot

Sumuvalot
Nämä polttimot vaihdetaan takapuskurin
ulkopuolelta.
►  Vie
  kätesi   puskurin   alle.
►  Kierrä lampunkantaa neljänneskierros ja ota se ulos.
► Käännä   polttimoa   neljänneskierros   ja   vaihda  
se.
Varo koskemasta pakoputkistoon
polttimoa vaihtaessasi, jos sytytysvirran
katkaisemisesta on kulunut vain muutama
minuutti – palovammavaara!
Sulakkeet
Sulakkeen vaihtaminen
Kaikki tehtävät toimenpiteet on
ehdottomasti annettava PEUGEOT-verkoston
tai valtuutetun korjaamon tehtäväksi
Sulakkeen vaihtaminen kolmannen osapuolen
sulakkeeseen voi aiheuttaa vakavan
toimintahäiriön autoon.
Sähkötoimisten lisävarusteiden
asentaminen
Auton sähköjärjestelmä on tarkoitettu
vakiovarusteille tai valinnaisille lisävarusteille.
Ennen kuin asennat muita varusteita tai
sähkötoimisia lisävarusteita autoosi, ota
yhteys PEUGEOT-jälleenmyyjään tai
valtuutettuun korjaamoon.
PEUGEOT ei ota vastuuta
kustannuksista, jotka aiheutuvat auton
korjauksista tai toimintahäiriöistä, jotka
johtuvat sellaisten lisävarusteiden
asennuksesta, joita PEUGEOT ei toimita tai
suosittele ja joita ei ole asennettu
autovalmistajan antamien suositusten
mukaisesti. Tämä koskee erityisesti kaikkia
laitteita, joiden virran yhteiskulutus on yli 10
milliampeeria.
Akku 12 V
Toimintaohjeet moottorin käynnistämiseksi toisella akulla tai purkautuneen akun
lataamiseksi.
Lyijykäynnistysakut
Akut sisältävät haitallisia aineita (rikkihappoa ja lyijyä).
Akut on hävitettävä lain määräämien
sääntöjen mukaisesti, eikä niitä missään
tapauksessa saa hävittää talousjätteen
mukana.
Vie käytetyt kaukosäätimen paristot ja akut
niille varattuun keräyspisteeseen.
Ennen kuin käsittelet akkua, suojaa
silmäsi ja kasvosi.
Mikä tahansa akulle tehtävä toimenpide
on tehtävä tuulettuvassa ympäristössä ja
kaukana avotulesta tai kipinälähteestä, jotta
vältetään räjähdys- ja tulipalovaara.
Pese kädet toimenpiteen päätteeksi.

196
Häiriön sattuessa

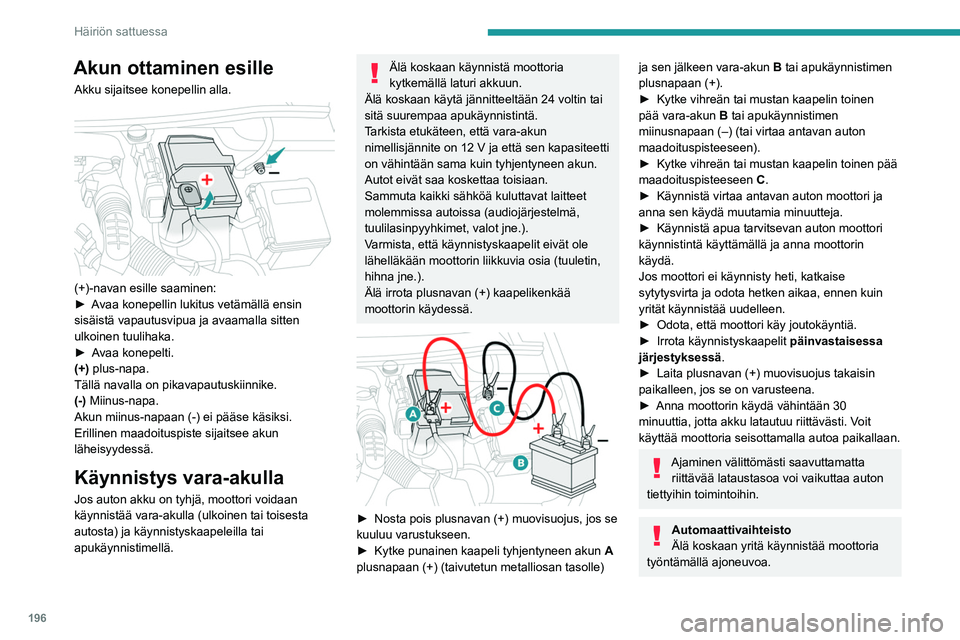

Akun ottaminen esille
Akku sijaitsee konepellin alla.

(+)-navan esille saaminen:
►  Avaa  konepellin   lukitus   vetämällä   ensin  
sisäistä vapautusvipua ja avaamalla sitten
ulkoinen tuulihaka.
► 

Avaa   konepelti.
(+) plus-napa.
Tällä navalla on pikavapautuskiinnike.
(-) Miinus-napa.
Akun miinus-napaan (-) ei pääse käsiksi.
Erillinen maadoituspiste sijaitsee akun
läheisyydessä.
Käynnistys vara-akulla
Jos auton akku on tyhjä, moottori voidaan
käynnistää vara-akulla (ulkoinen tai toisesta
autosta) ja käynnistyskaapeleilla tai
apukäynnistimellä.
Älä koskaan käynnistä moottoria
kytkemällä laturi akkuun.
Älä koskaan käytä jännitteeltään 24 voltin tai
sitä suurempaa apukäynnistintä.
Tarkista etukäteen, että vara-akun
nimellisjännite on 12 V ja että sen kapasiteetti
on vähintään sama kuin tyhjentyneen akun.
Autot eivät saa koskettaa toisiaan.
Sammuta kaikki sähköä kuluttavat laitteet
molemmissa autoissa (audiojärjestelmä,
tuulilasinpyyhkimet, valot jne.).
Varmista, että käynnistyskaapelit eivät ole
lähelläkään moottorin liikkuvia osia (tuuletin,
hihna jne.).
Älä irrota plusnavan (+) kaapelikenkää
moottorin käydessä.


►  Nosta pois plusnavan (+) muovisuojus, jos se kuuluu varustukseen.
► 
Kytke   punainen   kaapeli   tyhjentyneen   akun  
A

plusnapaan (+) (taivutetun metalliosan tasolle)
ja sen jälkeen vara-akun B tai apukäynnistimen
plusnapaan (+).
►  Kytke
  vihreän   tai   mustan   kaapelin   toinen  
pää vara-akun


B
tai apukäynnistimen
miinusnapaan (–) (tai virtaa antavan auton
maadoituspisteeseen).
►  Kytke
  vihreän   tai   mustan   kaapelin   toinen   pää  
maadoituspisteeseen


C
.
►  Käynnistä
  virtaa   antavan   auton   moottori   ja  
anna sen käydä muutamia minuutteja.
► 

Käynnistä   apua   tarvitsevan   auton   moottori  
käynnistintä käyttämällä ja anna moottorin
käydä.
Jos moottori ei käynnisty heti, katkaise
sytytysvirta ja odota hetken aikaa, ennen kuin
yrität käynnistää uudelleen.
► 

Odota,   että   moottori   käy   joutokäyntiä.
►  Irrota
  käynnistyskaapelit  
päinvastaisessa
järjestyksessä .
► 

Laita   plusnavan   (+)   muovisuojus   takaisin  
paikalleen, jos se on varusteena.
► 

Anna   moottorin   käydä   vähintään   30  
minuuttia, jotta akku latautuu riittävästi. V

oit
käyttää moottoria seisottamalla autoa paikallaan.
Ajaminen välittömästi saavuttamatta riittävää lataustasoa voi vaikuttaa auton
tiettyihin toimintoihin.
Automaattivaihteisto
Älä koskaan yritä käynnistää moottoria
työntämällä ajoneuvoa.
Akun lataaminen akkulaturilla
Akun optimaalisen käyttöiän varmistamiseksi
on ehdottoman tärkeää pitää yllä riittävä akun
varaustila.
Joissakin tilanteissa on tarpeen ladata akku:
– Jos autoa käytetään lähinnä lyhyillä matkoilla.
– Jos tiedät ennakolta, että autoa seisotetaan
useita viikkoja.
Ota yhteys PEUGEOT-merkkihuoltoon.
Jos lataat akun itse, käytä vain laturia,
joka on yhteensopiva
nimellisjännitteeltään 12 voltin lyijyakkujen
kanssa.
Noudata akkulaturin valmistajan antamaa
käyttöohjetta.
Älä koskaan käännä napaisuutta
päinvastaiseksi.
Akkua ei tarvitse kytkeä irti.
►  Katkaise sytytysvirta.
►  Sammuta kaikki sähköä kuluttavat laitteet 
(audiojärjestelmä, valot, tuulilasinpyyhkimet jne.).

197
Häiriön sattuessa
8Akun lataaminen akkulaturilla
Akun optimaalisen käyttöiän varmistamiseksi
on ehdottoman tärkeää pitää yllä riittävä akun
varaustila.
Joissakin tilanteissa on tarpeen ladata akku:
–

Jos autoa käytetään lähinnä lyhyillä matkoilla.
–


Jos tiedät ennakolta, että autoa seisotetaan
useita viikkoja.
Ota yhteys PEUGEOT

-merkkihuoltoon.
Jos lataat akun itse, käytä vain laturia,
joka on yhteensopiva
nimellisjännitteeltään 12 voltin lyijyakkujen
kanssa.
Noudata akkulaturin valmistajan antamaa
käyttöohjetta.
Älä koskaan käännä napaisuutta
päinvastaiseksi.
Akkua ei tarvitse kytkeä irti.
►  Katkaise   sytytysvirta.
►  Sammuta
  kaikki   sähköä   kuluttavat   laitteet  
(audiojärjestelmä, valot, tuulilasinpyyhkimet jne.).

►  Ennen kuin kytket kaapelit akkuun, katkaise laturin B virta, jotta vaarallista kipinöintiä ei
synny.
►  Varmista,
  että   laturin   kaapelit   ovat   kunnossa.
►  Nosta
  pois   plusnavan   (+)   muovisuojus,   jos   se  
kuuluu varustukseen.
► 

Kytke   laturin   B kaapelit seuraavasti:
•

punainen pluskaapeli (+) akun A

plusnapaan
(+)
•

musta miinuskaapeli (–) auton
maadoituspisteeseen C

.
►  Kun
  lataus   on   valmis,   katkaise   laturin  
B
virta
ennen kaapelien irrottamista akusta A.
Mikäli autossa on tämä tarra, on
käytettävä ainoastaan 12 V:n laturia, jolla
estetään peruuttamattomat vahingot
kytkettyihin sähkölaitteisiin.
24V
12V
Älä koskaan yritä ladata jäätynyttä akkua
– räjähdysvaara!
Jos akku on jäätynyt, tarkistuta se PEUGEOT-
jälleenmyyjällä tai valtuutetussa korjaamossa,
jossa varmistetaan, että akun sisäiset
komponentit eivät ole vahingoittuneet ja että
akkukotelo ei ole haljennut, jotta myrkyllistä ja
syövyttävää happoa ei pääse vuotamaan.
Tietyt toiminnot, esimerkiksi Stop & Start, eivät ole käytettävissä niin kauan, kun
akun lataustaso on riittämätön.
Akun irrottaminen
Jotta moottorin käynnistykseen vaadittava akun
varaustaso olisi riittävä, suosittelemme akun
irrottamista, jos ajoneuvoa ei käytetä pitkään
aikaan.
Ennen kuin irrotat akun:
►  Sulje
 
kaikki
 
avattavat
 
kohteet
 
(ovet,
 
tavaratila,
 
ikkunat, katto).

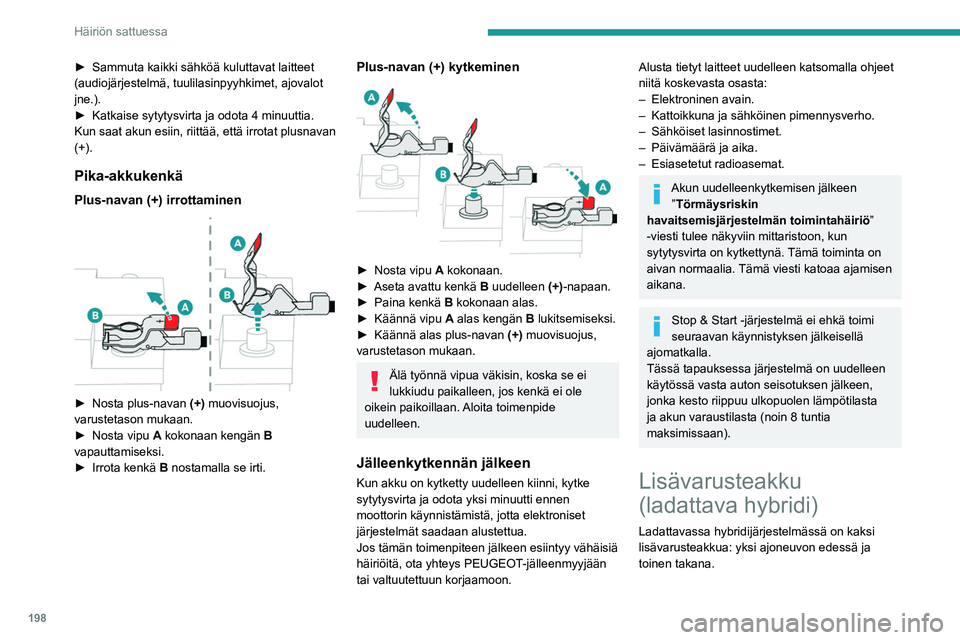

198
Häiriön sattuessa
►  Sammuta kaikki sähköä kuluttavat laitteet (audiojärjestelmä, tuulilasinpyyhkimet, ajovalot
jne.).
► Katkaise   sytytysvirta   ja   odota   4   minuuttia.
Kun saat akun esiin, riittää, että irrotat plusnavan
(+).
Pika-akkukenkä
Plus-navan (+) irrottaminen

►  Nosta plus-navan (+) muovisuojus,
varustetason mukaan.
►  Nosta
  vipu   A kokonaan kengän B
vapauttamiseksi.
►  Irrota
  kenkä   B nostamalla se irti.
Plus-navan (+) kytkeminen

►  Nosta vipu A kokonaan.
►  Aseta   avattu   kenkä   B uudelleen (+)-napaan.
►  Paina
  kenkä  
B
kokonaan alas.
►  Käännä
  vipu  
A
alas kengän B lukitsemiseksi.
►  Käännä
  alas   plus-navan  
(+)
muovisuojus,
varustetason mukaan.
Älä työnnä vipua väkisin, koska se ei
lukkiudu paikalleen, jos kenkä ei ole
oikein paikoillaan. Aloita toimenpide
uudelleen.
Jälleenkytkennän jälkeen
Kun akku on kytketty uudelleen kiinni, kytke
sytytysvirta ja odota yksi minuutti ennen
moottorin käynnistämistä, jotta elektroniset
järjestelmät saadaan alustettua.
Jos tämän toimenpiteen jälkeen esiintyy vähäisiä
häiriöitä, ota yhteys PEUGEOT-jälleenmyyjään
tai valtuutettuun korjaamoon.
Alusta tietyt laitteet uudelleen katsomalla ohjeet
niitä koskevasta osasta:
–

Elektroninen avain.
–


Kattoikkuna ja sähköinen pimennysverho.
–


Sähköiset lasinnostimet.
–


Päivämäärä ja aika.
–


Esiasetetut radioasemat.
Akun uudelleenkytkemisen jälkeen ”Törmäysriskin
havaitsemisjärjestelmän toimintahäiriö”
-viesti tulee näkyviin mittaristoon, kun
sytytysvirta on kytkettynä. Tämä toiminta on
aivan normaalia. Tämä viesti katoaa ajamisen
aikana.
Stop & Start -järjestelmä ei ehkä toimi
seuraavan käynnistyksen jälkeisellä
ajomatkalla.
Tässä tapauksessa järjestelmä on uudelleen
käytössä vasta auton seisotuksen jälkeen,
jonka kesto riippuu ulkopuolen lämpötilasta
ja akun varaustilasta (noin 8 tuntia
maksimissaan).
Lisävarusteakku
(ladattava hybridi)
Ladattavassa hybridijärjestelmässä on kaksi
lisävarusteakkua: yksi ajoneuvon edessä ja
toinen takana.
Akut sisältävät haitallisia aineita (rikkihappoa ja lyijyä).
Akut on hävitettävä lain määräämien
sääntöjen mukaisesti, eikä niitä missään
tapauksessa saa hävittää talousjätteen
mukana.
Vie käytetyt kaukosäätimen paristot ja akut
niille varattuun keräyspisteeseen.
Ennen kuin käsittelet akkuja, suojaa
silmäsi ja kasvosi.
Mikä tahansa akuille tehtävät toimenpiteet
on tehtävä tuulettuvassa ympäristössä ja
kaukana avotulesta tai kipinälähteestä, jotta
estetään räjähdys- ja tulipalovaara.
Pese kädet toimenpiteen päätteeksi.
Akkujen vaihtaminen
Ota yhteys PEUGEOT-merkkihuoltoon tai
valtuutettuun korjaamoon.
Toisen auton käynnistäminen
Älä käynnistä tai kaapelikäynnistä toista
autoa auton akuista.
Akkujen sijainti
Edessä
Etuakku sijaitsee konepellin alla.
