2021 PEUGEOT 508 Omistajan Käsikirja (in Finnish)

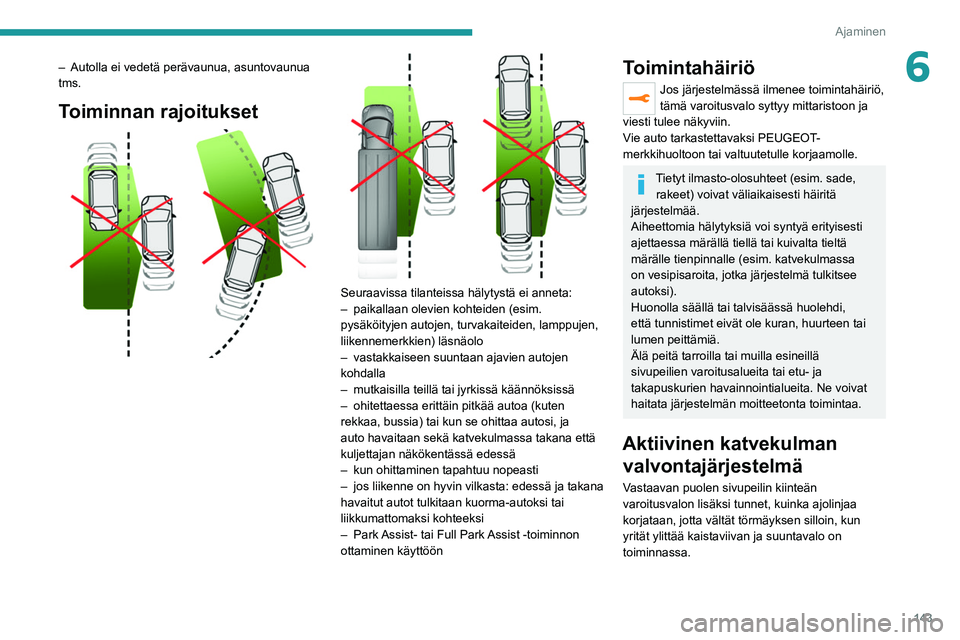

143
Ajaminen
6– Autolla ei vedetä perävaunua, asuntovaunua
tms.
Toiminnan rajoitukset



Seuraavissa tilanteissa hälytystä ei anneta:
– paikallaan olevien kohteiden (esim.
pysäköityjen autojen, turvakaiteiden, lamppujen,
liikennemerkkien) läsnäolo
–

vastakkaiseen suuntaan ajavien autojen
kohdalla
–


mutkaisilla teillä tai jyrkissä käännöksissä
–


ohitettaessa erittäin pitkää autoa (kuten
rekkaa, bussia) tai kun se ohittaa autosi, ja
auto havaitaan sekä katvekulmassa takana että
kuljettajan näkökentässä edessä
–


kun ohittaminen tapahtuu nopeasti
–


jos liike
nne on hyvin vilkasta: edessä ja takana
havaitut autot tulkitaan kuorma-autoksi tai
liikkumattomaksi kohteeksi
–

Park
Assist- tai Full Park Assist -toiminnon
ottaminen käyttöön
Toimintahäiriö
Jos järjestelmässä ilmenee toimintahäiriö,
tämä varoitusvalo syttyy mittaristoon ja
viesti tulee näkyviin.
Vie auto tarkastettavaksi PEUGEOT-
merkkihuoltoon tai valtuutetulle korjaamolle.
Tietyt ilmasto-olosuhteet (esim. sade, rakeet) voivat väliaikaisesti häiritä
järjestelmää.
Aiheettomia hälytyksiä voi syntyä erityisesti
ajettaessa märällä tiellä tai kuivalta tieltä
märälle tienpinnalle (esim. katvekulmassa
on vesipisaroita, jotka järjestelmä tulkitsee
autoksi).
Huonolla säällä tai talvisäässä huolehdi,
että tunnistimet eivät ole kuran, huurteen tai
lumen peittämiä.
Älä peitä tarroilla tai muilla esineillä
sivupeilien varoitusalueita tai etu- ja
takapuskurien havainnointialueita. Ne voivat
haitata järjestelmän moitteetonta toimintaa.
Aktiivinen katvekulman valvontajärjestelmä
Vastaavan puolen sivupeilin kiinteän
varoitusvalon lisäksi tunnet, kuinka ajolinjaa
korjataan, jotta vältät törmäyksen silloin, kun
yrität ylittää kaistaviivan ja suuntavalo on
toiminnassa.

144
Ajaminen
Pysäköintitutka edessä
Takana olevan pysäköintitutkan lisänä
järjestelmässä on pysäköintitutka edessä, joka
käynnistyy heti, kun auton edessä havaitaan
este ja ajoneuvon nopeus on alle 10 km/h.
Edessä olevan pysäköintitutkan toiminnot
keskeytetään, jos auto pysähtyy yli kolmeksi
sekunniksi eteenpäin menevä vaihde päällä, jos
estettä ei enää havaita tai jos ajoneuvon nopeus
on yli 10 km/h.
Etu- tai takakaiuttimesta kuuluva ääni
paikantaa sen reitillä olevan esteen
suhteessa ajoneuvoon edessä tai takana.
Pysäköintitutkat sivulla

Järjestelmä taltioi kiinteiden esteiden sijainnin
ohjausliikkeen aikana puskurien kyljissä olevilla
neljällä lisäanturilla ja ilmoittaa esteistä, kun ne
sijaitsevat auton sivulla.
Vain kiinteät esteet ilmoitetaan oikein.
Ohjausliikkeen alussa havaituista
liikkuvista esteistä voidaan antaa virheellinen
ilmoitus, kun taas auton sivuille ilmestyvistä
Tämä järjestelmä hyödyntää sekä toimintoa
Aktiivinen kaistavahtijärjestelmä että toimintoa
Katvekulman valvonta.
Näiden kahden toiminnon on oltava aktivoituna
ja toiminnassa.
Ajonopeuden on oltava 70–140 km/h.
Nämä toiminnot soveltuvat erityisesti
moottoritiellä ja päätiellä ajoon.
Katso lisätietoja Aktiivinen
kaistavahtijärjestelmä ja Katvekulman
valvonta asiaa käsittelevistä kohdista.
Pysäköintitutka
Katso lisätietoja kohdasta Ajo- ja
ohjausavustinjärjestelmien käyttöä
koskevat yleiset suositukset .


Tämä järjestelmä varoittaa esteistä (esim.
jalankulkija, ajoneuvo, puu, turvakaide), jotka se
on havainnut puskurissa olevien anturien avulla.
Pysäköintitutka takana
►  Järjestelmä käynnistyy, kun peruutusvaihde
kytketään päälle (vahvistukseksi kuuluu
merkkiääni).
Järjestelmä sammuu, kun peruutusvaihde
kytketään pois päältä.
Merkkiääni

Järjestelmä ilmoittaa esteistä sekä anturin
tunnistusalueen sisällä että ohjauspyörän
asennon määrittämällä ajoneuvon reitillä.


Mallin mukaan kuvatussa esimerkissä
merkkiääni ilmoittaa vain varjostetulla alueella
olevista esteistä.
Järjestelmä ilmoittaa esteen lähestymisestä
katkonaisella merkkiäänellä, joka muuttuu sitä
tiheämmäksi, mitä lähemmäksi auto lähestyy
estettä.
Kun esteen ja auton välinen etäisyys on alle noin
30 cm, merkkiääni muuttuu yhtäjaksoiseksi.
Oikeasta tai vasemmasta kaiuttimesta kuuluva
ääni auttaa paikantamaan, kummalla puolella
autoa este on.
Merkkiäänen säätäminenMallin mukaan kohteella
PEUGEOT Connect Radio tai
PEUGEOT Connect Nav tämän painikkeen
painaminen avaa merkkiäänen säätöikkunan.
Visuaalinen avustusnäyttö

Tämä täydentää merkkiääntä, ajolinjaa
huomioimatta, näyttämällä näytöllä palkkeja,
joiden sijainti esittää ajoneuvon etäisyyttä
esteeseen ja ajoneuvoon (valkoinen: kaukana
olevat, oranssi: lähellä olevat, punainen: erittäin
lähellä olevat).
Kun este on lähes kohdalla, näyttöön ilmestyy
Vaara-symboli.

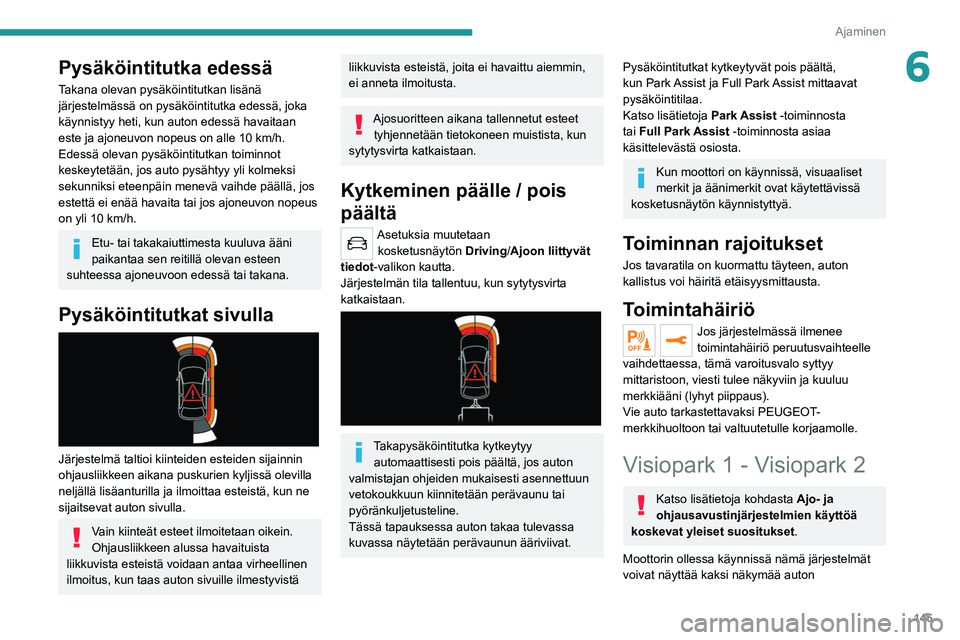

145
Ajaminen
6Pysäköintitutka edessä
Takana olevan pysäköintitutkan lisänä
järjestelmässä on pysäköintitutka edessä, joka
käynnistyy heti, kun auton edessä havaitaan
este ja ajoneuvon nopeus on alle 10 km/h.
Edessä olevan pysäköintitutkan toiminnot
keskeytetään, jos auto pysähtyy yli kolmeksi
sekunniksi eteenpäin menevä vaihde päällä, jos
estettä ei enää havaita tai jos ajoneuvon nopeus
on yli 10 km/h.
Etu- tai takakaiuttimesta kuuluva ääni
paikantaa sen reitillä olevan esteen
suhteessa ajoneuvoon edessä tai takana.
Pysäköintitutkat sivulla

Järjestelmä taltioi kiinteiden esteiden sijainnin
ohjausliikkeen aikana puskurien kyljissä olevilla
neljällä lisäanturilla ja ilmoittaa esteistä, kun ne
sijaitsevat auton sivulla.
Vain kiinteät esteet ilmoitetaan oikein.
Ohjausliikkeen alussa havaituista
liikkuvista esteistä voidaan antaa virheellinen
ilmoitus, kun taas auton sivuille ilmestyvistä
liikkuvista esteistä, joita ei havaittu aiemmin,
ei anneta ilmoitusta.
Ajosuoritteen aikana tallennetut esteet tyhjennetään tietokoneen muistista, kun
sytytysvirta katkaistaan.
Kytkeminen päälle / pois
päältä
Asetuksia muutetaan kosketusnäytön Driving /Ajoon liittyvät
tiedot-valikon kautta.
Järjestelmän tila tallentuu, kun sytytysvirta
katkaistaan.


Takapysäköintitutka kytkeytyy automaattisesti pois päältä, jos auton
valmistajan ohjeiden mukaisesti asennettuun
vetokoukkuun kiinnitetään perävaunu tai
pyöränkuljetusteline.
Tässä tapauksessa auton takaa tulevassa
kuvassa näytetään perävaunun ääriviivat.
Pysäköintitutkat kytkeytyvät pois päältä,
kun Park Assist ja Full Park Assist mittaavat
pysäköintitilaa.
Katso lisätietoja Park Assist -toiminnosta
tai Full Park Assist -toiminnosta asiaa
käsittelevästä osiosta.
Kun moottori on käynnissä, visuaaliset
merkit ja äänimerkit ovat käytettävissä
kosketusnäytön käynnistyttyä.
Toiminnan rajoitukset
Jos tavaratila on kuormattu täyteen, auton
kallistus voi häiritä etäisyysmittausta.
Toimintahäiriö
Jos järjestelmässä ilmenee
toimintahäiriö peruutusvaihteelle
vaihdettaessa, tämä varoitusvalo syttyy
mittaristoon, viesti tulee näkyviin ja kuuluu
merkkiääni (lyhyt piippaus).
Vie auto tarkastettavaksi PEUGEOT-
merkkihuoltoon tai valtuutetulle korjaamolle.
Visiopark 1 - Visiopark 2
Katso lisätietoja kohdasta Ajo- ja ohjausavustinjärjestelmien käyttöä
koskevat yleiset suositukset .
Moottorin ollessa käynnissä nämä järjestelmät
voivat näyttää kaksi näkymää auton

146
Ajaminen
Vakionäkymä

Auton takana oleva alue tulee näyttöön.
Auton ääriviivat 1 näkyvät sinisinä ja ne esittävät
auton leveyden sivupeilit auki: niiden suunta
vaihtuu ohjauspyörän asennon mukaisesti.
Takapuskurista lähtevä punainen viiva 2 esittää
välimatkaa 30 cm päässä ja kaksi sinistä viivaa 3
ja 4 esittävät välimatkaa 1 m ja 2 m päässä.
Tämä näkymä on käytettävissä AUTO-tilassa tai
tekemällä valinta näkymän vaihtovalikosta.

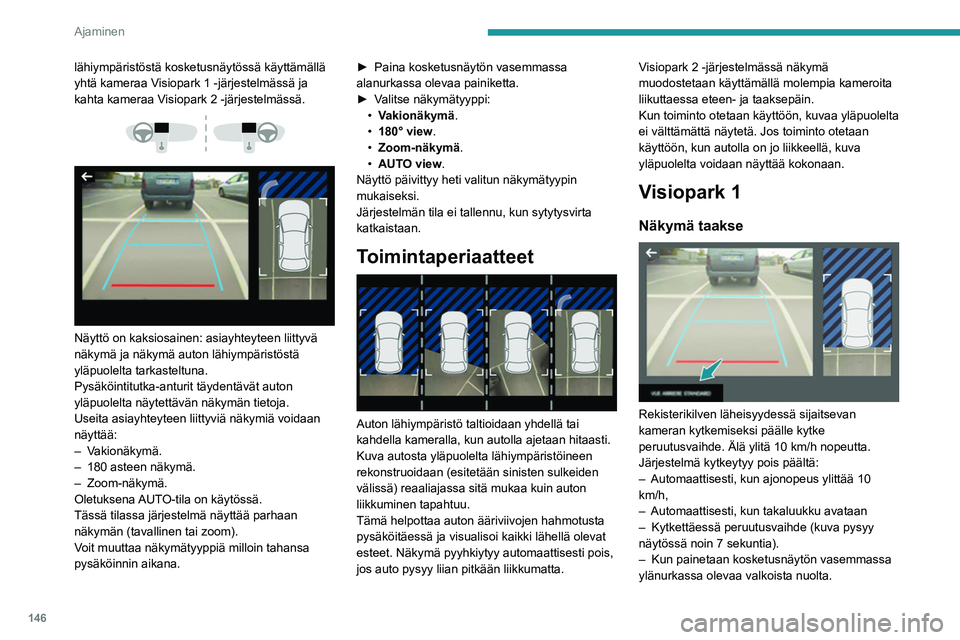

lähiympäristöstä kosketusnäytössä käyttämä\
llä
yhtä kameraa Visiopark 1 -järjestelmässä ja
kahta kameraa Visiopark 2 -järjestelmässä.




Näyttö on kaksiosainen: asiayhteyteen liittyvä
näkymä ja näkymä auton lähiympäristöstä
yläpuolelta tarkasteltuna.
Pysäköintitutka-anturit täydentävät auton
yläpuolelta näytettävän näkymän tietoja.
Useita asiayhteyteen liittyviä näkymiä voidaan
näyttää:
– Vakionäkymä.
–

180 asteen näkymä.
–

Zoom-näkymä.
Oletuksena AUTO-tila on käytössä.
Tässä tilassa järjestelmä näyttää parhaan
näkymän (tavallinen tai zoom).
Voit muuttaa näkymätyyppiä milloin tahansa
pysäköinnin aikana. ►  Paina
  kosketusnäytön   vasemmassa  
alanurkassa olevaa painiketta.
► 

Valitse   näkymätyyppi:
•
V
akionäkymä.
•
180° view
.
•
Zoom-näkymä
.
•
AUT
O view.
Näyttö päivittyy heti valitun näkymätyypin
mukaiseksi.
Järjestelmän tila ei tallennu, kun sytytysvirta
katkaistaan.
Toimintaperiaatteet

Auton lähiympäristö taltioidaan yhdellä tai
kahdella kameralla, kun autolla ajetaan hitaasti.
Kuva autosta yläpuolelta lähiympäristöineen
rekonstruoidaan (esitetään sinisten sulkeiden
välissä) reaaliajassa sitä mukaa kuin auton
liikkuminen tapahtuu.
Tämä helpottaa auton ääriviivojen hahmotusta
pysäköitäessä ja visualisoi kaikki lähellä olevat
esteet. Näkymä pyyhkiytyy automaattisesti pois,
jos auto pysyy liian pitkään liikkumatta. Visiopark 2 -järjestelmässä näkymä
muodostetaan käyttämällä molempia kameroita
liikuttaessa eteen- ja taaksepäin.
Kun toiminto otetaan käyttöön, kuvaa yläpuolelta
ei välttämättä näytetä. Jos toiminto otetaan
käyttöön, kun autolla on jo liikkeellä, kuva
yläpuolelta voidaan näyttää kokonaan.
Visiopark 1
Näkymä taakse

Rekisterikilven läheisyydessä sijaitsevan
kameran kytkemiseksi päälle kytke
peruutusvaihde. Älä ylitä 10 km/h nopeutta.
Järjestelmä kytkeytyy pois päältä:
–

Automaattisesti, kun ajonopeus ylittää 10
km/h,
–


Automaattisesti, kun takaluukku avataan
–


Kytkettäessä peruutusvaihde (kuva pysyy
näytössä noin 7 sekuntia).
–


Kun painetaan kosketusnäytön vasemmassa
ylänurkassa olevaa valkoista nuolta.

147
Ajaminen
6Vakionäkymä

Auton takana oleva alue tulee näyttöön.
Auton ääriviivat 1 näkyvät sinisinä ja ne esittävät
auton leveyden sivupeilit auki: niiden suunta
vaihtuu ohjauspyörän asennon mukaisesti.
Takapuskurista lähtevä punainen viiva 2 esittää
välimatkaa 30 cm päässä ja kaksi sinistä viivaa 3
ja 4 esittävät välimatkaa 1 m ja 2 m päässä.
Tämä näkymä on käytettävissä AUTO-tilassa tai
tekemällä valinta näkymän vaihtovalikosta.
Zoom-näkymä

Kamera tallentaa ympäristön ohjailun aikana,
jolloin se muodostaa näkymän takaosan
yläpuolelta, ja joka mahdollistaa auton
liikkumisen ympäristön esteet huomioiden.
Tämä näkymä on käytettävissä AUTO-tilassa tai
tekemällä valinta näkymän vaihtovalikosta.
Esteet voivat näyttää olevan kauempana
kuin ne todellisuudessa ovat.
Kun liikutat autoa pysäköinnin aikana, on
tärkeää tarkkailla sivunäkymiä peilien kautta.
Pysäköintitutka antaa lisätietoja autoa
ympäröivästä alueesta.
AUTO-tila

Tämä tila on oletuksena käytössä.
Takapuskurissa olevien tunnistimien avulla
automaattinen näkymä vaihtuu takanäkymästä
(vakio) näkymään ylhäältä (zoom), kun auto
lähestyy estettä punaisen viivan tasolla (alle 30
cm).

148
Ajaminen

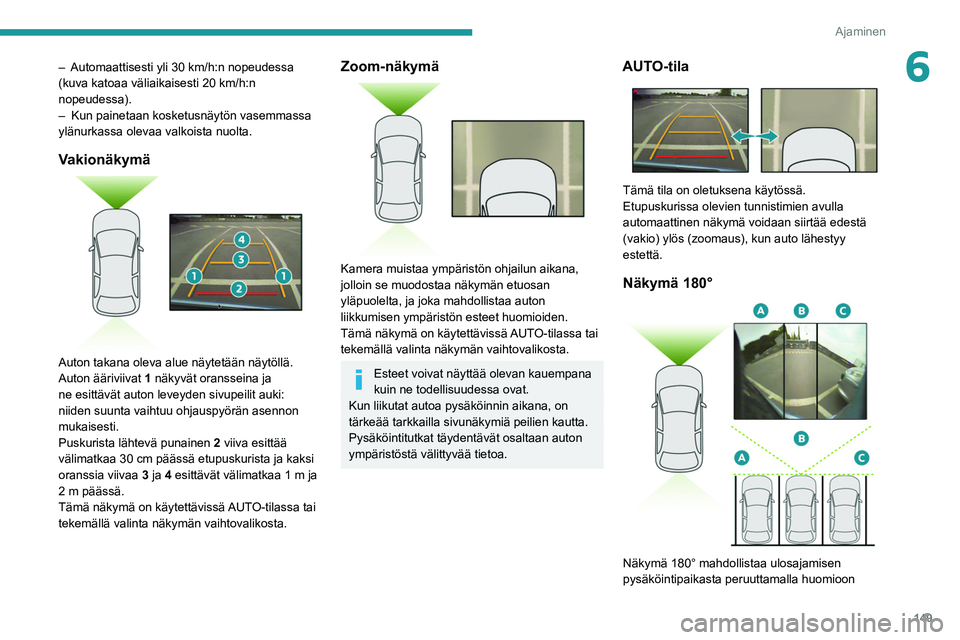

– Automaattisesti yli 30 km/h:n nopeudessa
(kuva katoaa väliaikaisesti 20 km/h:n
nopeudessa).
– Kun painetaan kosketusnäytön vasemmassa
ylänurkassa olevaa valkoista nuolta.
Vakionäkymä

Auton takana oleva alue näytetään näytöllä.
Auton ääriviivat 1 näkyvät oransseina ja
ne esittävät auton leveyden sivupeilit auki:
niiden suunta vaihtuu ohjauspyörän asennon
mukaisesti.
Puskurista lähtevä punainen 2 viiva esittää
välimatkaa 30 cm päässä etupuskurista ja kaksi
oranssia viivaa 3 ja 4 esittävät välimatkaa 1 m ja
2 m päässä.
Tämä näkymä on käytettävissä AUTO-tilassa tai
tekemällä valinta näkymän vaihtovalikosta.
Näkymä 180°

Näkymä 180° mahdollistaa ulosajamisen
pysäköintipaikasta peruuttamalla niin, että
muiden autojen, jalankulkijan tai pyöräilijän
lähestyminen on mahdollista nähdä.
Tätä näkymää ei suositella koko ohjailun
suorittamiseksi loppuun.
Siinä on kolme aluetta: vasen A, keski B ja oikea
C.
Tämä näkymä on käytettävissä vain valitsemalla
se näkymän vaihtovalikosta.
Visiopark 2
Autossa on yksi kamera edessä jäähdyttimen säleikössä ja toinen kamera takana
rekisterikilven valojen lähellä.
Näitä kameroita käyttämällä järjestelmä näytt\
ää
ajoneuvon lähiympäristön kosketusnäytöllä ja
tarjoaa näkymät ajoneuvon takaa (takanäkymä),
kun peruutusvaihde on kytkettynä, ja näkymät
ajoneuvon edestä (etunäkymä), kun vaihteisto
on vapaa tai vaihde on kytkettynä.
Näkymä taakse

Järjestelmä aktivoituu automaattisesti, kun
peruutusvaihde kytketään.
Järjestelmä kytkeytyy pois päältä:
–

Automaattisesti, kun ajonopeus ylittää 10 km/h
–


Jos peruutusvaihde vapautetaan (etunäkymän
kuva korvaa takanäkymän kuvan noin 7
sekunnin ajan).
–


Kun painetaan kosketusnäytön vasemmassa
ylänurkassa olevaa valkoista nuolta.
Jos autoon on kytketty perävaunu tai
vetolaitteeseen on kiinnitetty
pyöränkuljetusteline, ylänäkymä auton takaa
muuttuu mustaksi.
Vain etupäässä oleva kamera muodostaa
näkymiä lähiympäristöstä.
Näkymät auton takaa ovat samankaltaisia kuin
Visiopark 1 -toiminnolla.
Katso lisätietoja Visiopark 1 -toiminnosta asiaa
käsittelevästä kohdasta.
Näkymät edestä ja takaa

Moottorin käydessä ja nopeuden ollessa
alle 20 km/h järjestelmä aktivoidaan
kosketusnäytön Driving/Ajoon liittyvät
tiedot-valikon kautta:
►  Valitse
  Pysäköinnin visuaalinen apu .
AUTO-tila tulee oletuksena näyttöön etunäkymän
kanssa, jos vaihteisto on vapaalla tai joku vaihde
on kytkettynä tai takanäkymän kanssa, jos
peruutusvaihde on kytkettynä.
Järjestelmä kytkeytyy pois päältä:

149
Ajaminen
6– Automaattisesti yli 30 km/h:n nopeudessa
(kuva katoaa väliaikaisesti 20 km/h:n
nopeudessa).
–

Kun painetaan kosketusnäytön vasemmassa
ylänurkassa olevaa valkoista nuolta.
Vakionäkymä

Auton takana oleva alue näytetään näytöllä.
Auton ääriviivat 1 näkyvät oransseina ja
ne esittävät auton leveyden sivupeilit auki:
niiden suunta vaihtuu ohjauspyörän asennon
mukaisesti.
Puskurista lähtevä punainen 2 viiva esittää
välimatkaa 30 cm päässä etupuskurista ja kaksi
oranssia viivaa 3 ja 4 esittävät välimatkaa 1 m ja
2 m päässä.
Tämä näkymä on käytettävissä AUTO-tilassa tai
tekemällä valinta näkymän vaihtovalikosta.
Zoom-näkymä

Kamera muistaa ympäristön ohjailun aikana,
jolloin se muodostaa näkymän etuosan
yläpuolelta, ja joka mahdollistaa auton
liikkumisen ympäristön esteet huomioiden.
Tämä näkymä on käytettävissä AUTO-tilassa tai
tekemällä valinta näkymän vaihtovalikosta.
Esteet voivat näyttää olevan kauempana
kuin ne todellisuudessa ovat.
Kun liikutat autoa pysäköinnin aikana, on
tärkeää tarkkailla sivunäkymiä peilien kautta.
Pysäköintitutkat täydentävät osaltaan auton
ympäristöstä välittyvää tietoa.
AUTO-tila

Tämä tila on oletuksena käytössä.
Etupuskurissa olevien tunnistimien avulla
automaattinen näkymä voidaan siirtää edestä
(vakio) ylös (zoomaus), kun auto lähestyy
estettä.
Näkymä 180°

Näkymä 180° mahdollistaa ulosajamisen
pysäköintipaikasta peruuttamalla huomioon

150
Ajaminen
Pysäköintipaikan etsintä
►  Aja 0,5–1,5 metrin etäisyydellä pysäköidyistä 
autoista enintään 30 km/h nopeudella, kunnes
järjestelmä löytää vapaan paikan.
Pysäköintipaikan etsintä loppuu tämän rajan
yläpuolella. Toiminto kytkeytyy automaattisesti
pois päältä, kun ajonopeus ylittää 50 km/h.
Taskupysäköintiä varten tilan on oltava vähintään ajoneuvosi pituus plus 0,60 m.
Rinnakkaispysäköintiä varten tilan leveyden
on oltava ajoneuvosi leveys plus 0,70 m.
Jos pysäköintitutka on poistettu käytöstä
kosketusnäytön valikossa
Ajaminen/Auto, se kytkeytyy automaattisesti
uudelleen käyttöön, kun järjestelmä
aktivoidaan.


Kun järjestelmä löytää vapaan paikan,
pysäköintinäkymässä näytetään OK ja samalla
kuuluu merkkiääni.
ottaen muiden autojen, jalankulkijan tai
pyöräilijän saapumisen.
Tätä näkymää ei suositella koko ohjailun
suorittamiseksi loppuun.
Se koostuu kolmesta alueesta: vasen A, keski B
ja oikea C.
Tämä näkymä on käytettävissä vain valitsemalla
se näkymän vaihtovalikosta.

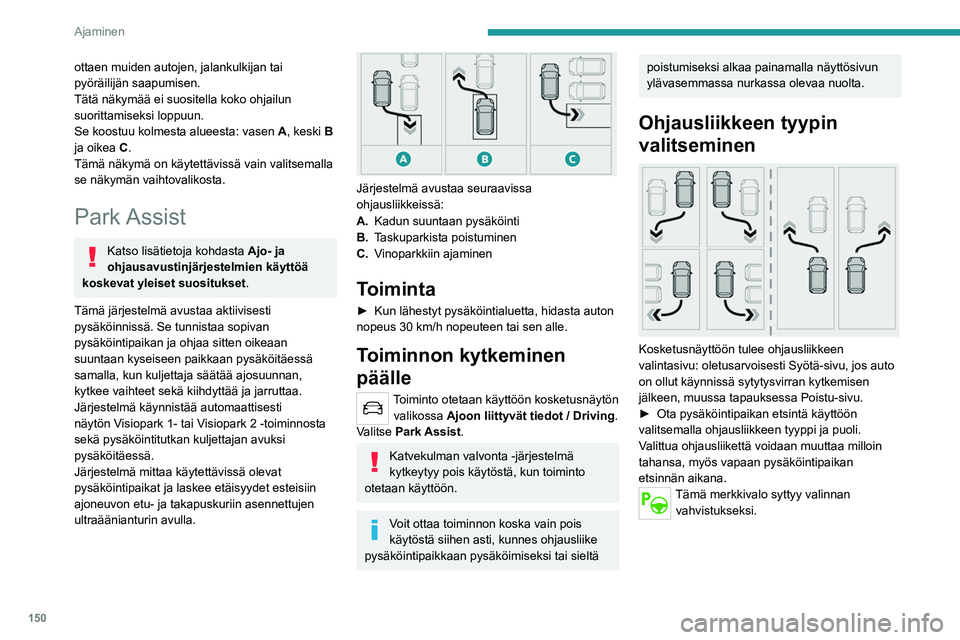

Park Assist
Katso lisätietoja kohdasta Ajo- ja
ohjausavustinjärjestelmien käyttöä
koskevat yleiset suositukset .
Tämä järjestelmä avustaa aktiivisesti
pysäköinnissä. Se tunnistaa sopivan
pysäköintipaikan ja ohjaa sitten oikeaan
suuntaan kyseiseen paikkaan pysäköitäessä
samalla, kun kuljettaja säätää ajosuunnan,
kytkee vaihteet sekä kiihdyttää ja jarruttaa.
Järjestelmä käynnistää automaattisesti
näytön
Visiopark 1- tai Visiopark 2 -toiminnosta
sekä pysäköintitutkan kuljettajan avuksi
pysäköitäessä.
Järjestelmä mittaa käytettävissä olevat
pysäköintipaikat ja laskee etäisyydet esteisiin
ajoneuvon etu- ja takapuskuriin asennettujen
ultraäänianturin avulla.


Järjestelmä avustaa seuraavissa
ohjausliikkeissä:
A. Kadun suuntaan pysäköinti
B. Taskuparkista poistuminen
C. Vinoparkkiin ajaminen
Toiminta
►  Kun lähestyt pysäköintialuetta, hidasta auton nopeus 30
km/h nopeuteen tai sen alle.
Toiminnon kytkeminen
päälle
Toiminto otetaan käyttöön kosketusnäytön valikossa Ajoon liittyvät tiedot
/ Driving.
Valitse Park Assist.
Katvekulman valvonta -järjestelmä
kytkeytyy pois käytöstä, kun toiminto
otetaan käyttöön.
Voit ottaa toiminnon koska vain pois
käytöstä siihen asti, kunnes ohjausliike
pysäköintipaikkaan pysäköimiseksi tai sieltä
poistumiseksi alkaa painamalla näyttösivun
ylävasemmassa nurkassa olevaa nuolta.
Ohjausliikkeen tyypin
valitseminen


Kosketusnäyttöön tulee ohjausliikkeen
valintasivu: oletusarvoisesti Syötä-sivu, jos auto
on ollut käynnissä sytytysvirran kytkemisen
jälkeen, muussa tapauksessa Poistu-sivu.
►  Ota
  pysäköintipaikan   etsintä   käyttöön  
valitsemalla ohjausliikkeen tyyppi ja puoli.
V

alittua ohjausliikettä voidaan muuttaa milloin
tahansa, myös vapaan pysäköintipaikan
etsinnän aikana.
Tämä merkkivalo syttyy valinnan vahvistukseksi.
