2021 Peugeot 308 ESP

162
En caso de avería

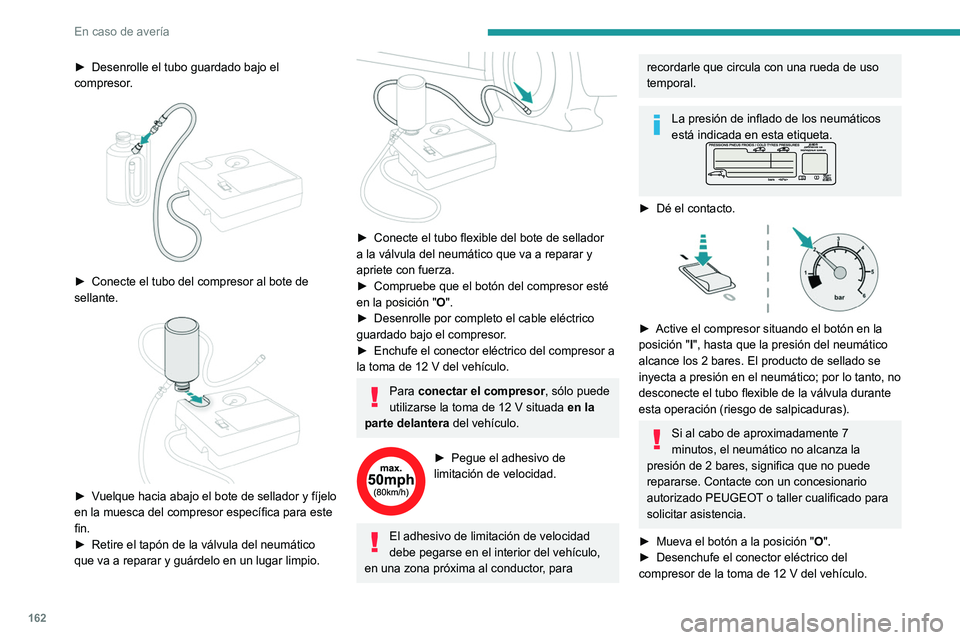

► Desenrolle el tubo guardado bajo el
compresor .


► Conecte el tubo del compresor al bote de
sellante.


► Vuelque hacia abajo el bote de sellador y fíjelo
en la muesca del compresor específica para este
fin.
►

Retire el tapón de la válvula del neumático
que va a reparar y guárdelo en un lugar limpio.


► Conecte el tubo flexible del bote de sellador
a la válvula del neumático que va a reparar y
apriete con fuerza.
►

Compruebe que el botón del compresor esté
en la posición "

O".
►

Desenrolle por completo el cable eléctrico
guardado bajo el compresor

.
►

Enchufe el conector eléctrico del compresor a
la toma de 12

V del vehículo.
Para conectar el compresor, sólo puede
utilizarse la toma de 12 V situada en la
parte delantera del vehículo.
► Pegue el adhesivo de
limitación de velocidad.
El adhesivo de limitación de velocidad
debe pegarse en el interior del vehículo,
en una zona próxima al conductor, para
recordarle que circula con una rueda de uso
temporal.
La presión de inflado de los neumáticos
está indicada en esta etiqueta.
► Dé el contacto.

► Active el compresor situando el botón en la
posición " I", hasta que la presión del neumático
alcance los 2 bares. El producto de sellado se
inyecta a presión en el neumático; por lo tanto, no
desconecte el tubo flexible de la válvula durante
esta operación (riesgo de salpicaduras).
Si al cabo de aproximadamente 7
minutos, el neumático no alcanza la
presión de 2 bares, significa que no puede
repararse. Contacte con un concesionario
autorizado PEUGEOT o taller cualificado para
solicitar asistencia.
►

Mueva el botón a la posición "
O".
►

Desenchufe el conector eléctrico del
compresor de la toma de 12

V del vehículo.

163
En caso de avería

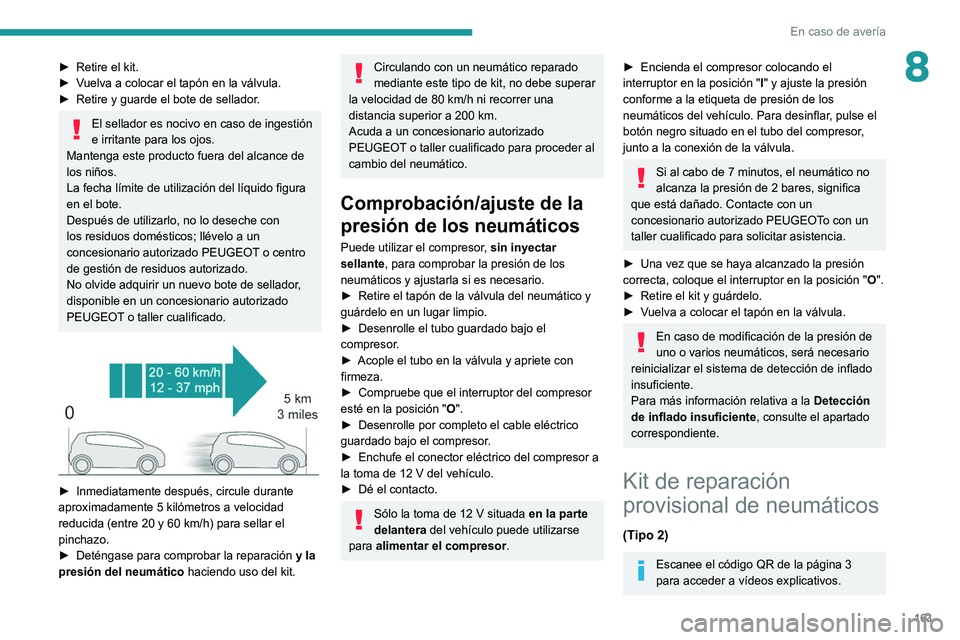

8► Retire el kit.
► V uelva a colocar el tapón en la válvula.
►

Retire y guarde el bote de sellador
.
El sellador es nocivo en caso de ingestión
e irritante para los ojos.
Mantenga este producto fuera del alcance de
los niños.
La fecha límite de utilización del líquido figura
en el bote.
Después de utilizarlo, no lo deseche con
los residuos domésticos; llévelo a un
concesionario autorizado PEUGEOT o centro
de gestión de residuos autorizado.
No olvide adquirir un nuevo bote de sellador,
disponible en un concesionario autorizado
PEUGEOT o taller cualificado.


► Inmediatamente después, circule durante
aproximadamente 5 kilómetros a velocidad
reducida (entre 20 y 60
km/h) para sellar el
pinchazo.
►

Deténgase para comprobar la reparación
y la
presión del neumático haciendo uso del kit.
Circulando con un neumático reparado
mediante este tipo de kit, no debe superar
la velocidad de 80 km/h ni recorrer una
distancia superior a 200 km.
Acuda a un concesionario autorizado
PEUGEOT o taller cualificado para proceder al
cambio del neumático.
Comprobación/ajuste de la
presión de los neumáticos
Puede utilizar el compresor, sin inyectar
sellante, para comprobar la presión de los
neumáticos y ajustarla si es necesario.
►

Retire el tapón de la válvula del neumático y
guárdelo en un lugar limpio.
►


Desenrolle el tubo guardado bajo el
compresor

.
►

Acople el tubo en la válvula y apriete con
firmeza.
►


Compruebe que el interruptor del compresor
esté en la posición "

O".
►

Desenrolle por completo el cable eléctrico
guardado bajo el compresor

.
►

Enchufe el conector eléctrico del compresor a
la toma de 12 V del vehículo.
►


Dé el contacto.
Sólo la toma de 12 V situada en la parte
delantera del vehículo puede utilizarse
para alimentar el compresor.
► Encienda el compresor colocando el
interruptor en la posición " I" y ajuste la presión
conforme a la etiqueta de presión de los
neumáticos del vehículo. Para desinflar, pulse el
botón negro situado en el tubo del compresor,
junto a la conexión de la válvula.
Si al cabo de 7 minutos, el neumático no
alcanza la presión de 2 bares, significa
que está dañado. Contacte con un
concesionario autorizado PEUGEOTo con un
taller cualificado para solicitar asistencia.
►

Una vez que se haya alcanzado la presión
correcta, coloque el interruptor en la posición "

O".
►

Retire el kit y guárdelo.
►


V

uelva a colocar el tapón en la válvula.
En caso de modificación de la presión de
uno o varios neumáticos, será necesario
reinicializar el sistema de detección de inflado
insuficiente.
Para más información relativa a la Detección
de inflado insuficiente, consulte el apartado
correspondiente.
Kit de reparación
provisional de neumáticos
(Tipo 2)
Escanee el código QR de la página 3
para acceder a vídeos explicativos.

164
En caso de avería

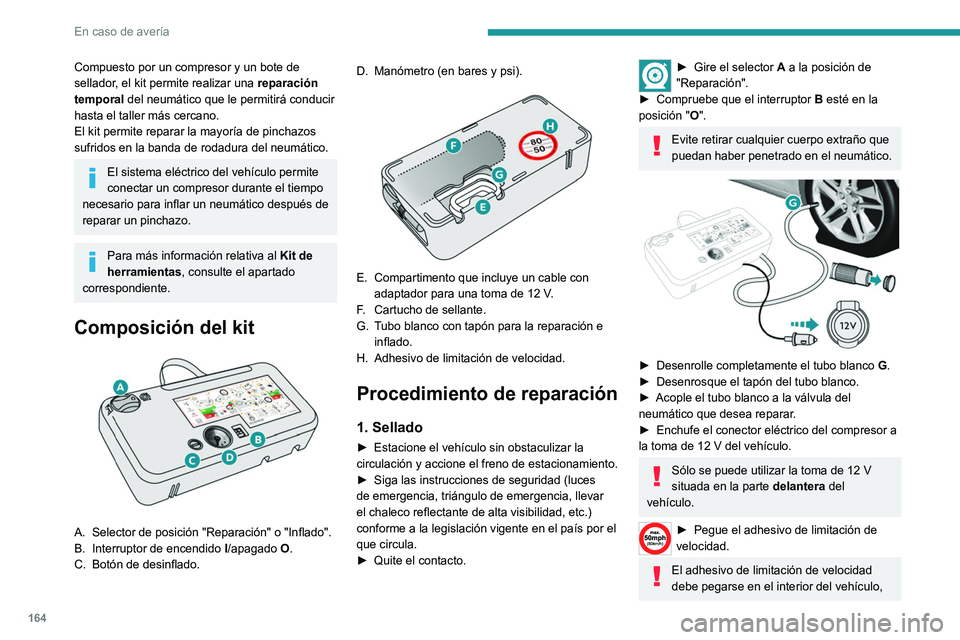

Compuesto por un compresor y un bote de
sellador, el kit permite realizar una reparación
temporal del neumático que le permitirá conducir
hasta el taller más cercano.
El kit permite reparar la mayoría de pinchazos
sufridos en la banda de rodadura del neumático.
El sistema eléctrico del vehículo permite
conectar un compresor durante el tiempo
necesario para inflar un neumático después de
reparar un pinchazo.
Para más información relativa al Kit de
herramientas, consulte el apartado
correspondiente.
Composición del kit

A. Selector de posición "Reparación" o "Inflado".
B. Interruptor de encendido I/apagado O.
C. Botón de desinflado. D. Manómetro (en bares y psi).


E. Compartimento que incluye un cable con
adaptador para una toma de 12 V.
F. Cartucho de sellante.
G. Tubo blanco con tapón para la reparación e inflado.
H. Adhesivo de limitación de velocidad.
Procedimiento de reparación
1. Sellado
► Estacione el vehículo sin obstaculizar la
circulación y accione el freno de estacionamiento.
►

Siga las instrucciones de seguridad (luces
de emergencia, triángulo de emergencia, llevar
el chaleco reflectante de alta visibilid

ad, etc.)
conforme a la legislación vigente en el país por el
que circula.
►

Quite el contacto.
► Gire el selector A a la posición de
"Reparación".
►

Compruebe que el interruptor
B esté en la
posición "O".
Evite retirar cualquier cuerpo extraño que
puedan haber penetrado en el neumático.


► Desenrolle completamente el tubo blanco G.
► Desenrosque el tapón del tubo blanco.
►

Acople el tubo blanco a la válvula del
neumático que desea reparar

.
►

Enchufe el conector eléctrico del compresor a
la toma de 12 V del vehículo.
Sólo se puede utilizar la toma de 12 V
situada en la parte delantera del
vehículo.
► Pegue el adhesivo de limitación de
velocidad.
El adhesivo de limitación de velocidad
debe pegarse en el interior del vehículo,

165
En caso de avería

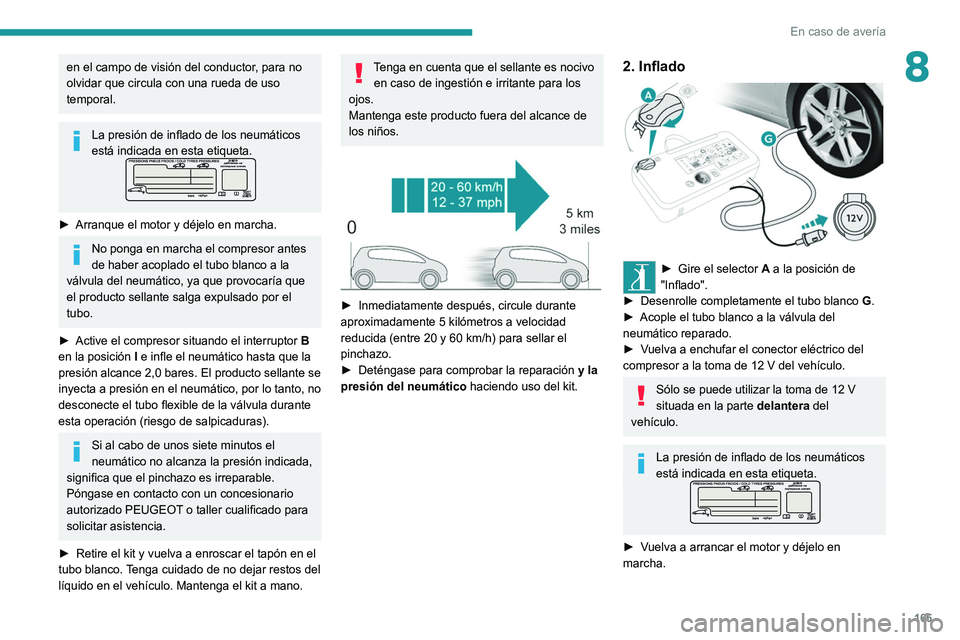

8en el campo de visión del conductor, para no
olvidar que circula con una rueda de uso
temporal.
La presión de inflado de los neumáticos
está indicada en esta etiqueta.
► Arranque el motor y déjelo en marcha.
No ponga en marcha el compresor antes
de haber acoplado el tubo blanco a la
válvula del neumático, ya que provocaría que
el producto sellante salga expulsado por el
tubo.
►

Active el compresor situando el interruptor
B
en la posición I e infle el neumático hasta que la
presión alcance 2,0 bares. El producto sellante se
inyecta a presión en el neumático, por lo tanto, no
desconecte el tubo flexible de la válvula durante
esta operación (riesgo de salpicaduras).
Si al cabo de unos siete minutos el
neumático no alcanza la presión indicada,
significa que el pinchazo es irreparable.
Póngase en contacto con un concesionario
autorizado PEUGEOT o taller cualificado para
solicitar asistencia.
►

Retire el kit y vuelva a enroscar el tapón en el
tubo blanco.

Tenga cuidado de no dejar restos del
líquido en el vehículo. Mantenga el kit a mano.
Tenga en cuenta que el sellante es nocivo en caso de ingestión e irritante para los
ojos.
Mantenga este producto fuera del alcance de
los niños.


► Inmediatamente después, circule durante
aproximadamente 5 kilómetros a velocidad
reducida (entre 20 y 60
km/h) para sellar el
pinchazo.
►

Deténgase para comprobar la reparación
y la
presión del neumático haciendo uso del kit.
2. Inflado

► Gire el selector A a la posición de
"Inflado".
►

Desenrolle completamente el tubo blanco
G.
►

Acople el tubo blanco a la válvula del
neumático reparado.
►


V

uelva a enchufar el conector eléctrico del
compresor a la toma de 12
V del vehículo.
Sólo se puede utilizar la toma de 12 V
situada en la parte delantera del
vehículo.
La presión de inflado de los neumáticos
está indicada en esta etiqueta.
► Vuelva a arrancar el motor y déjelo en
marcha.

166
En caso de avería

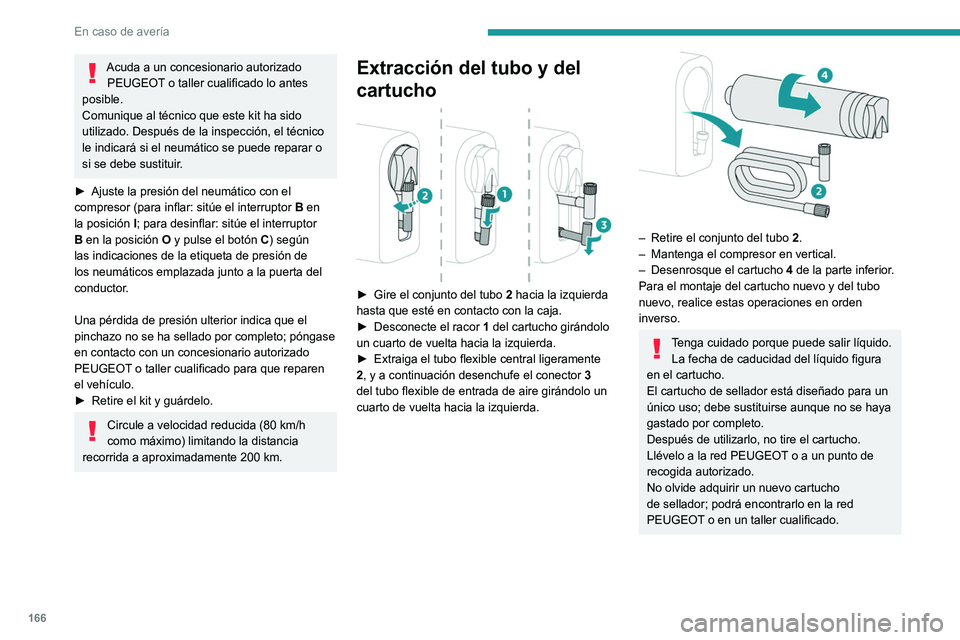

Acuda a un concesionario autorizado PEUGEOT o taller cualificado lo antes
posible.
Comunique al técnico que este kit ha sido
utilizado. Después de la inspección, el técnico
le indicará si el neumático se puede reparar o
si se debe sustituir.
►

Ajuste la presión del neumático con el
compresor (para inflar: sitúe el interruptor

B en
la posición I; para desinflar: sitúe el interruptor
B en la posición O y pulse el botón C) según
las indicaciones de la etiqueta de presión de
los neumáticos emplazada junto a la puerta del
conductor.
Una pérdida de presión ulterior indica que el
pinchazo no se ha sellado por completo; póngase
en contacto con un concesionario autorizado
PEUGEOT o taller cualificado para que reparen
el vehículo.
►

Retire el kit y guárdelo.
Circule a velocidad reducida (80 km/h
como máximo) limitando la distancia
recorrida a aproximadamente 200
km.
Extracción del tubo y del
cartucho


► Gire el conjunto del tubo 2 hacia la izquierda
hasta que esté en contacto con la caja.
►

Desconecte el racor
1 del cartucho girándolo
un cuarto de vuelta hacia la izquierda.
►

Extraiga el tubo flexible central ligeramente
2

, y a continuación desenchufe el conector 3
del tubo flexible de entrada de aire girándolo un
cuarto de vuelta hacia la izquierda.


– Retire el conjunto del tubo 2.
– Mantenga el compresor en vertical.
–

Desenrosque el cartucho
4 de la parte inferior.
Para el montaje del cartucho nuevo y del tubo
nuevo, realice estas operaciones en orden
inverso.
Tenga cuidado porque puede salir líquido. La fecha de caducidad del líquido figura
en el cartucho.
El cartucho de sellador está diseñado para un
único uso; debe sustituirse aunque no se haya
gastado por completo.
Después de utilizarlo, no tire el cartucho.
Llévelo a la red PEUGEOT o a un punto de
recogida autorizado.
No olvide adquirir un nuevo cartucho
de sellador; podrá encontrarlo en la red
PEUGEOT o en un taller cualificado.
Comprobación y ajuste de la
presión de los neumáticos
Emplee el compresor, sin inyectar
sellante, para comprobar y, si es
necesario, ajustar la presión de los
neumáticos.


► Gire el selector A a la posición de
"Inflado".
► Desenrolle completamente el tubo blanco G.
► Acople el tubo a la válvula de la rueda.
► Enchufe el conector eléctrico del compresor a
la toma de 12 V del vehículo.
Sólo se puede utilizar la toma de 12 V
situada en la parte delantera del
vehículo.
► Vuelva a arrancar el motor y déjelo en
marcha.

167
En caso de avería

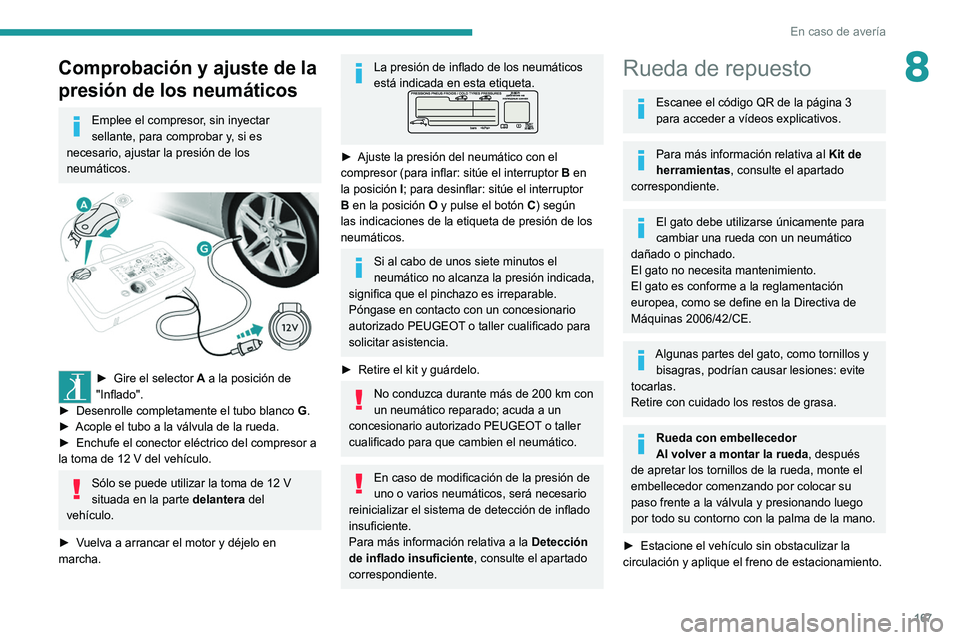

8Comprobación y ajuste de la
presión de los neumáticos
Emplee el compresor, sin inyectar
sellante, para comprobar y, si es
necesario, ajustar la presión de los
neumáticos.


► Gire el selector A a la posición de
"Inflado".
►

Desenrolle completamente el tubo blanco
G.
►

Acople el tubo a la válvula de la rueda.
►


Enchufe el conector eléctrico del compresor a
la toma de 12 V del vehículo.
Sólo se puede utilizar la toma de 12 V
situada en la parte delantera del
vehículo.
►

V

uelva a arrancar el motor y déjelo en
marcha.
La presión de inflado de los neumáticos
está indicada en esta etiqueta.
► Ajuste la presión del neumático con el
compresor (para inflar: sitúe el interruptor B en
la posición I; para desinflar: sitúe el interruptor
B en la posición O y pulse el botón C) según
las indicaciones de la etiqueta de presión de los
neumáticos.
Si al cabo de unos siete minutos el
neumático no alcanza la presión indicada,
significa que el pinchazo es irreparable.
Póngase en contacto con un concesionario
autorizado PEUGEOT o taller cualificado para
solicitar asistencia.
►

Retire el kit y guárdelo.
No conduzca durante más de 200 km con
un neumático reparado; acuda a un
concesionario autorizado PEUGEOT
o taller
cualificado para que cambien el neumático.
En caso de modificación de la presión de
uno o varios neumáticos, será necesario
reinicializar el sistema de detección de inflado
insuficiente.
Para más información relativa a la Detección
de inflado insuficiente, consulte el apartado
correspondiente.
Rueda de repuesto
Escanee el código QR de la página 3
para acceder a vídeos explicativos.
Para más información relativa al Kit de
herramientas, consulte el apartado
correspondiente.
El gato debe utilizarse únicamente para
cambiar una rueda con un neumático
dañado o pinchado.
El gato no necesita mantenimiento.
El gato es conforme a la reglamentación
europea, como se define en la Directiva de
Máquinas 2006/42/CE.
Algunas partes del gato, como tornillos y bisagras, podrían causar lesiones: evite
tocarlas.
Retire con cuidado los restos de grasa.
Rueda con embellecedor
Al volver a montar la rueda, después
de apretar los tornillos de la rueda, monte el
embellecedor comenzando por colocar su
paso frente a la válvula y presionando luego
por todo su contorno con la palma de la mano.
►

Estacione el vehículo sin obstaculizar la
circulación y aplique el freno de estacionamiento.

169

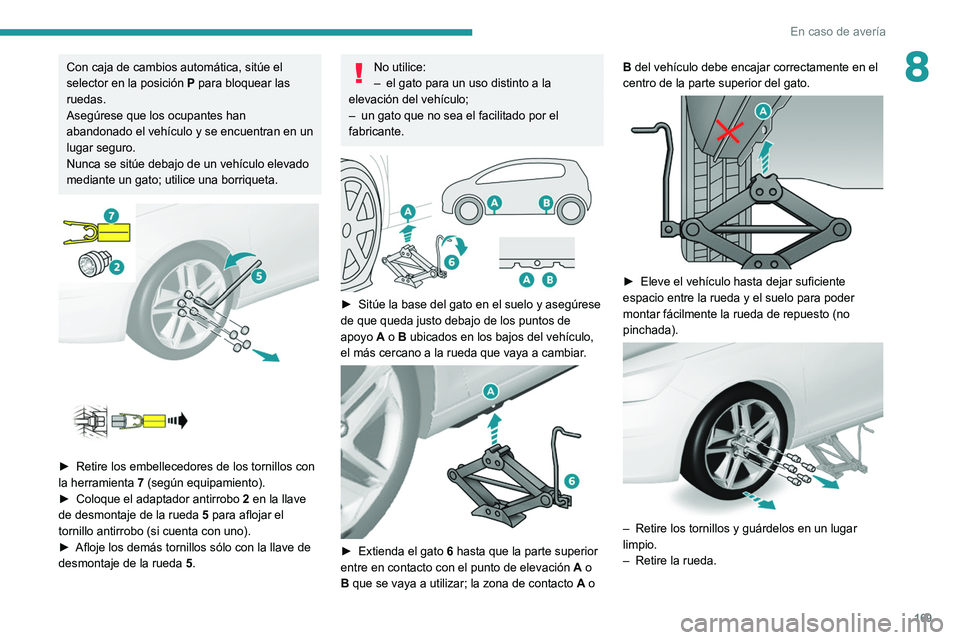

En caso de avería
8Con caja de cambios automática, sitúe el
selector en la posición P para bloquear las
ruedas.
Asegúrese que los ocupantes han
abandonado el vehículo y se encuentran en un
lugar seguro.
Nunca se sitúe debajo de un vehículo elevado
mediante un gato; utilice una borriqueta.




► Retire los embellecedores de los tornillo s con
la herramienta 7 (según equipamiento).
►

Coloque el adaptador antirrobo
2 en la llave
de desmontaje de la rueda 5 para aflojar el
tornillo antirrobo (si cuenta con uno).
►

Afloje los demás tornillo
s sólo con la llave de
desmontaje de la rueda 5.
No utilice:
– el gato para un uso distinto a la
elevación del vehículo;
–

un gato que no sea el facilitado por el
fabricante.


► Sitúe la base del gato en el suelo y asegúrese
de que queda justo debajo de los puntos de
apoyo
A o B ubicados en los bajos del vehículo,
el más cercano a la rueda que vaya a cambiar.


► Extienda el gato 6 hasta que la parte superior
entre en contacto con el punto de elevación A o
B que se vaya a utilizar; la zona de contacto A o B del vehículo debe encajar correctamente en el
centro de la parte superior del gato.


► Eleve el vehículo hasta dejar suficiente
espacio entre la rueda y el suelo para poder
montar fácilmente la rueda de repuesto (no
pinchada).


– Retire los tornillo s y guárdelos en un lugar
limpio.
–

Retire la rueda.

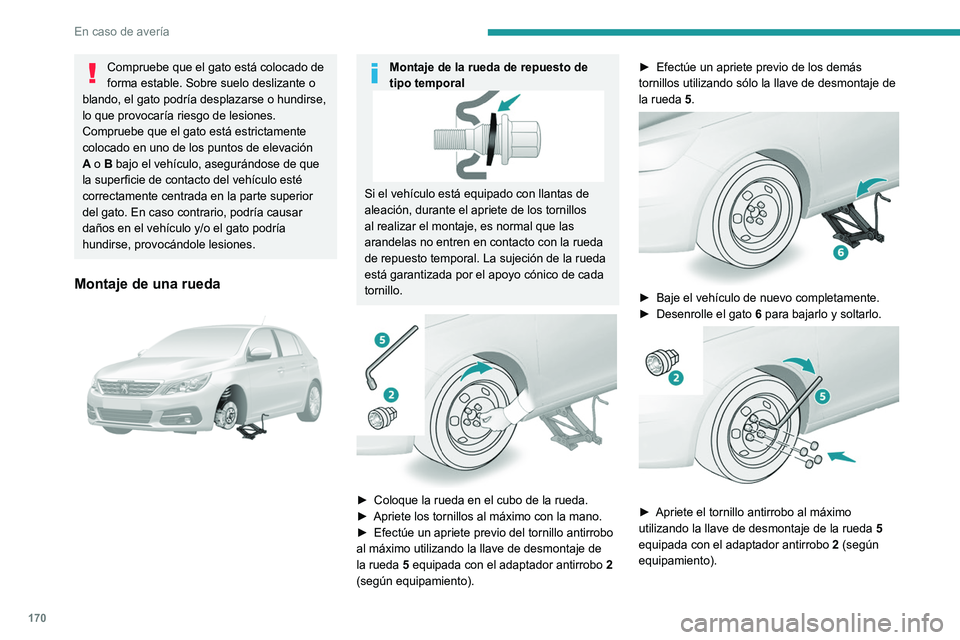

170
En caso de avería
Compruebe que el gato está colocado de
forma estable. Sobre suelo deslizante o
blando, el gato podría desplazarse o hundirse,
lo que provocaría riesgo de lesiones.
Compruebe que el gato está estrictamente
colocado en uno de los puntos de elevación
A o B bajo el vehículo, asegurándose de que
la superficie de contacto del vehículo esté
correctamente centrada en la parte superior
del gato. En caso contrario, podría causar
daños en el vehículo y/o el gato podría
hundirse, provocándole lesiones.
Montaje de una rueda

Montaje de la rueda de repuesto de
tipo temporal
Si el vehículo está equipado con llantas de
aleación, durante el apriete de los tornillos
al realizar el montaje, es normal que las
arandelas no entren en contacto con la rueda
de repuesto temporal. La sujeción de la rueda
está garantizada por el apoyo cónico de cada
tornillo.


► Coloque la rueda en el cubo de la rueda.
► Apriete los tornillos al máximo con la mano.
►

Efectúe un apriete previo del tornillo
antirrobo
al máximo utilizando la llave de desmontaje de
la rueda 5 equipada con el adaptador antirrobo 2
(según equipamiento). ►

Efectúe un apriete previo de los demás
tornillo
s utilizando sólo la llave de desmontaje de
la rueda 5.


► Baje el vehículo de nuevo completamente.
► Desenrolle el gato 6 para bajarlo y soltarlo.


► Apriete el tornillo antirrobo al máximo
utilizando la llave de desmontaje de la rueda 5
equipada con el adaptador antirrobo 2 (según
equipamiento).
► Apriete los demás tornillos utilizando sólo la
llave de desmontaje de la rueda 5.
► Vuelva a colocar el o los embellecedores de
los tornillos (según versión).
► Guarde las herramientas en la caja auxiliar.
Después de cambiar una rueda
Para guardar correctamente la rueda
pinchada en el maletero, retire previamente la
tapa central.
No supere la velocidad de 80 km/h si circula
con una rueda de repuesto de tipo "temporal".
Lleve el vehículo a la red PEUGEOT o a un
taller cualificado para revisar el apriete de los
tornillos y la presión de la rueda de repuesto lo
antes posible.
Lleve a reparar la rueda pinchada y vuelva a
montarla en el vehículo lo antes posible.
Si el vehículo va equipado con un sistema
de detección de inflado insuficiente, controle
la presión de los neumáticos y reinicie el
sistema.
Para más información relativa a la Detección
de inflado insuficiente, consulte el apartado
correspondiente.
