2021 PEUGEOT 208 ESP

20
Instrumentos do painel de bordo




► Pressione e mantenha pressionado botão
situado na extremidade do comando de iluminação e
mantenha-o pressionado.
►

Se não carregar no pedal do travão, pressione

o botão START/STOP uma vez. É apresentada
uma janela temporária e é iniciada uma contagem
decrescente.
►

Quando o ecrã indica = 0, liberte o botão do

comando de iluminação; o símbolo de chave
desaparece.
Se desligou a bateria depois desta operação, tranque o veículo e aguarde pelo menos 5
minutos para que a reposição a zeros seja
registada.
Lembrete das informações de revisão
Pode visualizar as informações de manutenção pressionando o botão “Check” no menu do
ecrã tátil Driving/Veículo.
Indicador de nível de óleo do
motor
(Consoante a versão)
Nas versões equipadas com um indicador elétrico, o
estado do nível de óleo do motor é apresentado no
quadro de bordo durante alguns segundos depois de
ligar a ignição, a seguir à informação de manutençã\
o.
A leitura do nível só é válida se o veículo estiver num solo nivelado e se o motor estiver
desligado há mais de 30 minutos.
Falta de óleo
É indicado pela mensagem “ÓLEO” ou pela mensagem
“ Nível de óleo incorreto” (consoante o quadro
de bordo), acompanhado do acendimento da luz
avisadora de revisão e um sinal sonoro.
Se a falta de óleo for confirmada pela vareta, é
necessário atestar o nível para evitar danos no motor.
Para obter mais informações sobre a Verificação dos
níveis, consulte a secção correspondente.
Anomalia de funcionamento no indicador do
óleo
É indicado pela mensagem “ÓLEO_ _” ou da
mensagem “Medição do nível de óleo inválida”
(consoante o quadro de bordo), acompanhada do
acendimento da luz avisadora de revisão e um sinal
sonoro.
Consultar um concessionário PEUGEOT ou uma
oficina autorizada.
Em caso de anomalia de funcionamento do indicador elétrico, o nível de óleo deixa de ser
vigiado.
Se o sistema apresentar um problema de
funcionamento, deve verificar o nível de óleo do
motor com a vareta manual situada debaixo do
compartimento do motor.
Para obter mais informações sobre a Verificação
dos níveis, consulte a secção correspondente.
Indicador de temperatura do
líquido de refrigeração


Com o motor em funcionamento:
– Na zona A, a temperatura está correta.
–

Na zona
B, a temperatura é demasiado elevada.
A luz avisadora associada e a luz avisadora
STOP
acendem-se a vermelho no quadro de bordo,
acompanhadas de uma mensagem e de um sinal
sonoro.
Tem de parar o veículo assim que for possível
fazê-lo em segurança.
Aguarde alguns minutos antes de desligar o motor.

21
Instrumentos do painel de bordo

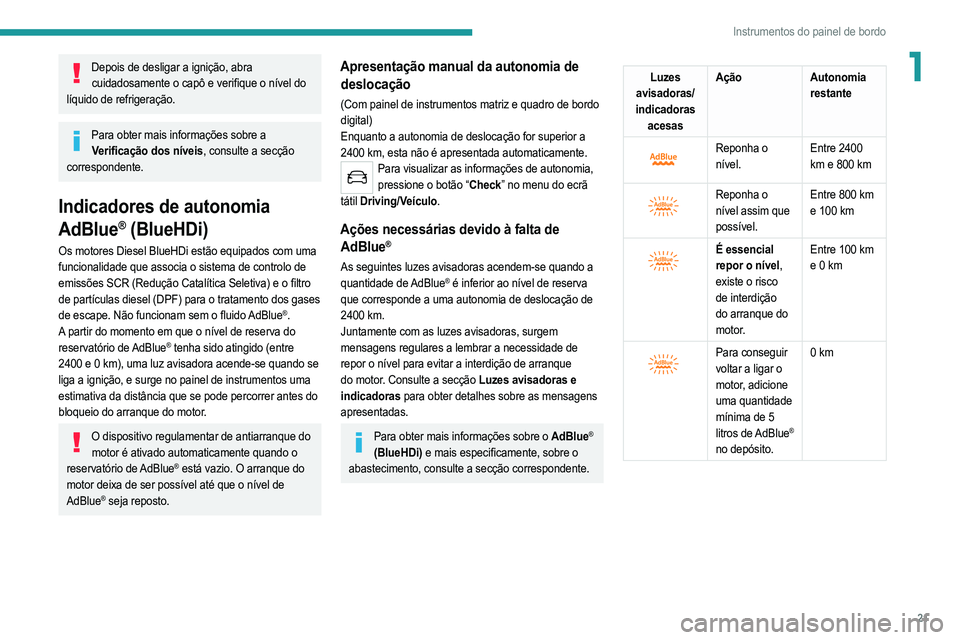

1Depois de desligar a ignição, abra cuidadosamente o capô e verifique o nível do
líquido de refrigeração.
Para obter mais informações sobre a Verificação dos níveis, consulte a secção
correspondente.
Indicadores de autonomia
AdBlue
® (BlueHDi)
Os motores Diesel BlueHDi estão equipados com uma
funcionalidade que associa o sistema de controlo de
emissões SCR (Redução Catalítica Seletiva) e o filtro
de partículas diesel (DPF) para o tratamento dos gases
de escape. Não funcionam sem o fluido AdBlue
®.
A partir do momento em que o nível de reserva do
reservatório de AdBlue
® tenha sido atingido (entre
2400 e 0 km), uma luz avisadora acende-se quando se
liga a ignição, e surge no painel de instrumentos uma
estimativa da distância que se pode percorrer antes do
bloqueio do arranque do motor.
O dispositivo regulamentar de antiarranque do motor é ativado automaticamente quando o
reservatório de AdBlue
® está vazio. O arranque do
motor deixa de ser possível até que o nível de
AdBlue
® seja reposto.
Apresentação manual da autonomia de deslocação
(Com painel de instrumentos matriz e quadro de bordo
digital)
Enquanto a autonomia de deslocação for superior a
2400 km, esta não é apresentada automaticamente.
Para visualizar as informações de autonomia,
pressione o botão “Check” no menu do ecrã
tátil

Driving/V
eículo.
Ações necessárias devido à falta de AdBlue®
As seguintes luzes avisadoras acendem-se quando a
quantidade de AdBlue® é inferior ao nível de reserva
que corresponde a uma autonomia de deslocação de
2400 km.
Juntamente com as luzes avisadoras, surgem
mensagens regulares a lembrar a necessidade de
repor o nível para evitar a interdição de arranque
do motor. Consulte a secção Luzes avisadoras e
indicadoras para obter detalhes sobre as mensagens
apresentadas.
Para obter mais informações sobre o AdBlue®
(BlueHDi) e mais especificamente, sobre o
abastecimento, consulte a secção correspondente.
Luzes
avisadoras/
indicadoras acesas Ação
Autonomia
restante


Reponha o
nível.Entre 2400
km e 800 km


Reponha o
nível assim que
possível.Entre 800 km
e 100 km


É essencial
repor o nível,
existe o risco
de interdição
do arranque do
motor.Entre 100 km
e 0 km


Para conseguir
voltar a ligar o
motor, adicione
uma quantidade
mínima de 5
litros de AdBlue
®
no depósito. 0 km

23
Instrumentos do painel de bordo

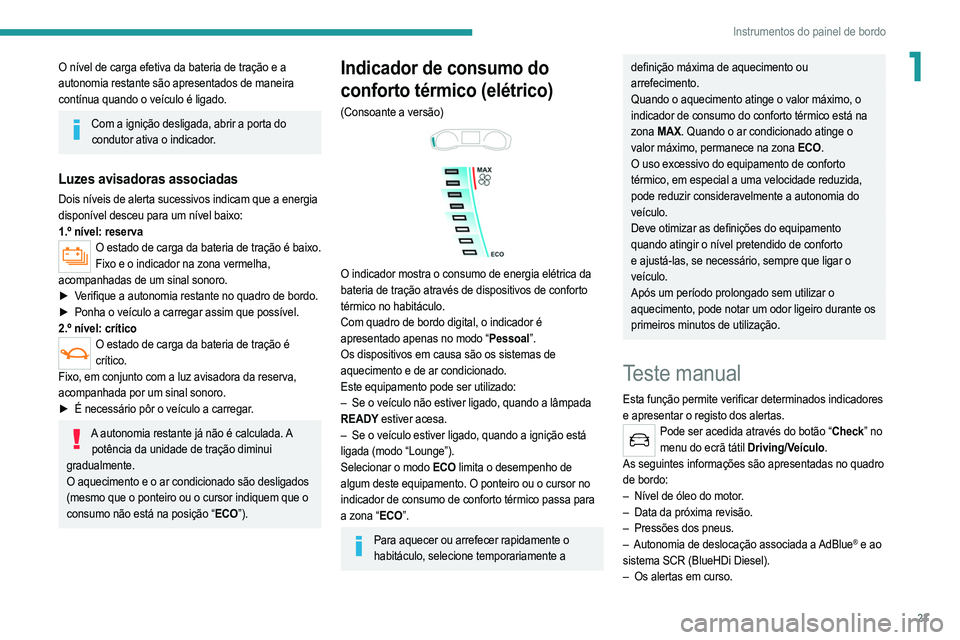

1O nível de carga efetiva da bateria de tração e a
autonomia restante são apresentados de maneira
contínua quando o veículo é ligado.
Com a ignição desligada, abrir a porta do condutor ativa o indicador.
Luzes avisadoras associadas
Dois níveis de alerta sucessivos indicam que a energia
disponível desceu para um nível baixo:
1.º nível: reserva
O estado de carga da bateria de tração é baixo.Fixo e o indicador na zona vermelha,
acompanhadas de um sinal sonoro.
►

V

erifique a autonomia restante no quadro de bordo.
►

Ponha o veículo a carregar assim que possível.
2.º nível: crítico
O estado de carga da bateria de tração é crítico.
Fixo, em conjunto com a luz avisadora da reserva,
acompanhada por um sinal sonoro.
►

É necessário pôr o veículo a carregar
.
A autonomia restante já não é calculada. A potência da unidade de tração diminui
gradualmente.
O aquecimento e o ar condicionado são desligados
(mesmo que o ponteiro ou o cursor indiquem que o
consumo não está na posição “ECO”).
Indicador de consumo do
conforto térmico (elétrico)
(Consoante a versão)

O indicador mostra o consumo de energia elétrica da
bateria de tração através de dispositivos de conforto
térmico no habitáculo.
Com quadro de bordo digital, o indicador é
apresentado apenas no modo “Pessoal”.
Os dispositivos em causa são os sistemas de
aquecimento e de ar condicionado.
Este equipamento pode ser utilizado:
–

Se o veículo não estiver ligado, quando a lâmpada

READY estiver acesa.
–

Se o veículo estiver ligado, quando a ignição está

ligada (modo “Lounge”).
Selecionar o modo ECO limita o desempenho de
algum deste equipamento. O ponteiro ou o cursor no
indicador de consumo de conforto térmico passa para
a zona “ECO”.
Para aquecer ou arrefecer rapidamente o habitáculo, selecione temporariamente a
definição máxima de aquecimento ou
arrefecimento.
Quando o aquecimento atinge o valor máximo, o
indicador de consumo do conforto térmico está na
zona MAX. Quando o ar condicionado atinge o
valor máximo, permanece na zona ECO.
O uso excessivo do equipamento de conforto
térmico, em especial a uma velocidade reduzida,
pode reduzir consideravelmente a autonomia do
veículo.
Deve otimizar as definições do equipamento
quando atingir o nível pretendido de conforto
e ajustá-las, se necessário, sempre que ligar o
veículo.
Após um período prolongado sem utilizar o
aquecimento, pode notar um odor ligeiro durante os
primeiros minutos de utilização.
Teste manual
Esta função permite verificar determinados indicadores
e apresentar o registo dos alertas.
Pode ser acedida através do botão “Check” no menu do ecrã tátil Driving/Veículo.
As seguintes informações são apresentadas no quadro
de bordo:
–

Nível de óleo do motor
.
–

Data da próxima revisão.
–


Pressões dos pneus.
–


Autonomia de deslocação associada a

AdBlue® e ao
sistema SCR (BlueHDi Diesel).
–

Os alertas em curso.

25
Instrumentos do painel de bordo
1Os dados do computador de bordo são apresentados
de maneira permanente quando o modo de
visualização “Pessoal” é selecionado.
Em todos os outros modos de visualização, se
pressionar a extremidade do comando do limpa-vidros,
estes dados são apresentados temporariamente num
ecrã específico.
Visualização de vários separadores




► A pressão do botão situado na extremidade do
comando do limpa-vidros apresenta os seguintes
separadores de maneira sucessiva:
–
Informações instantâneas:•


Autonomia de deslocação (gasolina ou diesel).
•


Consumo instantâneo de combustível.
•


Contador de tempo do Stop & Start (gasolina ou

diesel).
–

T
rajetos “1 ” e depois “2 ”:
•

V
elocidade média.
•

Consumo médio de combustível.
•


Distância percorrida.
Reposição do conta-
quilómetros de distância
percorrida
► Quando o trajeto desejado é apresentado,
pressione o botão durante mais de 2 segundos
na extremidade do comando do limpa-vidros.
Os trajetos “1” e “2” são independentes, mas são
utilizados da mesma forma.
Definições
Autonomia
(km)Número de quilómetros que ainda podem ser percorridos com o combustível que resta no
depósito (com base no consumo médio de combustível
nos últimos quilómetros percorridos).
Este valor pode variar se uma alteração do estilo
de condução ou do terreno resultar numa variação
considerável do consumo de combustível instantâneo.
Quando a autonomia é inferior a 30 km, são
apresentados traços.
Mediante um complemento de combustível de pelo
menos 5 litros, a autonomia é calculada de novo e é
apresentada se ultrapassar os 100 km.
Se aparecem traços em vez dos números durante
a condução, significa que ocorreu uma anomalia de
funcionamento.
Consultar um concessionário PEUGEOT ou uma
oficina autorizada.
Consumo atual
(l/100 km ou km/l)
(kWh/100 km ou km/kWh) (Elétrico)
/Calculado durante os últimos segundos.
Esta função é apresentada apenas a velocidades
superiores a 30 km/h (gasolina ou diesel).
Consumo médio
(l/100 km ou km/l)
(kWh/100 km ou km/kWh) (Elétrico)
/Calculada desde a última reinicialização do computador de
bordo.
Velocidade média
(km/h)Calculada desde a última reinicialização do computador de bordo.
Distância percorrida
(km)Calculada desde a última reinicialização do computador de bordo.
Contador de tempo do Stop & Start
(minutos/segundos ou horas/minutos)
Se o seu veículo se encontrar equipado com a função
Stop & Start, um contador de tempo calcula o tempo
gasto em modo STOP durante um trajeto.
O contador de tempo é reposto sempre que a ignição
é ligada.

26
Instrumentos do painel de bordo
Ecrã tátil de 5" (13 cm)
Este sistema permite aceder aos seguintes elementos:
– Comandos do sistema de áudio e do telemóvel e
visualização das informações associadas.
–

Funções do veículo e menus de definição do

equipamento.
–

Comandos do sistema do ar condicionado

(dependendo da versão).
Por motivos de segurança, pare sempre o veículo antes de efetuar operações que
solicitam maior atenção.
Algumas funções não estão acessíveis durante a
condução.
Recomendações
Não utilize objetos pontiagudos no ecrã táctil.
Não toque no ecrã táctil com as mãos molhadas.
Utilize um pano limpo e macio para limpar o ecrã tátil.
Comandos principais

Com a ignição desligada: arranque do sistema Com o motor em funcionamento: silêncio
Botão esquerdo: regulação do volume (rotação)/acesso direto ao menu Multimédia
(pressão)
Botão direito: regulação do fluxo de ar (rotação)/acesso
direto ao menu Climate (pressão)
Acesso aos menus
Voltar ao ecrã anterior ou confirmação
Se não realizar qualquer ação na segunda
página, a primeira página é apresentada
novamente após alguns instantes.
Menus
Rádio
Multimédia
Climate Definições da temperatura, fluxo de ar, etc.
Para obter mais informações sobre a função
Ar condicionado manual, consulte a secção
correspondente.
Telefone
Driving Ativação, desativação e definições de
determinadas funções.
Definições Definições principais do sistema.
Para obter mais informações sobre os menus, consulte as secções que descrevem os
sistemas de áudio e telemática.
Em ecrã tátil de 7" (18 cm) ou
10" (25 cm)
Este sistema permite aceder aos seguintes elementos:
– A visualização permanente da hora e a da
temperatura exterior (uma luz avisadora azul é
apresentada em caso de risco de gelo).
–

Comandos do sistema de aquecimento/ar

condicionado.
–

Funções do veículo e menus de definição do

equipamento.
–

Comandos do sistema de áudio e do telemóvel e

visualização das informações associadas.
–

V
isualização das funções de assistência à conduçã\
o
(ajuda gráfica ao estacionamento, Park Assist, etc.).
–

Serviços de Internet e visualização de informações

relacionadas.
–

Comandos do sistema de navegação e

apresentação de informações relacionadas (consoante
a versão).
Por motivos de segurança, pare sempre o veículo antes de efetuar operações que
solicitam maior atenção.
Algumas funções não estão acessíveis durante a
condução.
Recomendações
Este ecrã é de tipo capacitivo.
– Não utilize objetos pontiagudos no ecrã táctil.
–

Não toque no ecrã táctil com as mãos molhadas.

27
Instrumentos do painel de bordo
1– Utilize um pano limpo e macio para limpar o ecrã
tátil.
Comandos principais
Com Tudo em um



Ligar/desligar sistema de áudio.
Regulação do volume/silêncio.
Consulte a secção “Equipamento de
áudio e a telemática”.
Acesso à visualização do menu pendente.
►

Pressione este botão situado na parte lateral do

ecrã tátil, pressione os botões virtuais no ecrã tátil.
Acesso às definições do ar condicionado. ► Pressione este botão situado abaixo do
ecrã tátil. Para obter mais informações sobre o Ar condicionado
manual ou Ar condicionado automático, consulte a
secção correspondente.
Com ecrã tátil de 7" (18 cm)



Utilize os botões à volta do ecrã tátil para aceder aos
menus e depois pressione os botões virtuais no ecrã
tátil.
Com ecrã tátil de 10" (25 cm)



Utilize os botões debaixo do ecrã tátil para aceder aos
menus e depois pressione os botões virtuais no ecrã
tátil.
Princípios
Alguns menus podem ser apresentados em duas
páginas: pressione o botão "OPÇÕES" para aceder à
segunda página.
Se não realizar qualquer ação na segunda página, a primeira página é apresentada
automaticamente.
Para desativar/ativar uma função, selecione
“ DESLIGADO” ou “LIGADO”.
Configure uma função.
Acesso a informações adicionais sobre a
função.
Validar.
Retorno à página anterior ou confirmação.
Menus
Pressione o ecrã tátil com três dedos para
mostrar todos os botões do menu.
Para obter mais informações sobre os menus, consulte as secções que descrevem os
sistemas de áudio e telemática.
Rádio/Multimédia
Climate Definições da temperatura, fluxo de ar, etc.

28
Instrumentos do painel de bordo
Para obter mais informações sobre o Ar condicionado
manual ou Ar condicionado automático, consulte a
secção correspondente.
Navegação (consoante o equipamento)
Driving ou Veículo (consoante o
equipamento)
Ativação, desativação e definições de determinadas
funções.
As funções estão organizadas em 2 separadores:
“ Acessos rápidos” e “Outras regulações”.
Telefone
Connect-App
Acesso a determinado equipamento
configurável.
Energia Acesso às funções elétricas especificas
(fluxos de energia, estatísticas sobre consumo,
carga posterior) organizadas nos 3 separadores
correspondentes.
ou
Definições Principais definições do sistema de
áudio, ecrã tátil e quadro de bordo digital.
Regulação do volume/silêncio
Barra(s) de informação
Algumas informações estão sempre visíveis na(s)
barra(s) do ecrã tátil.
Barra superior do ecrã tátil de 7"
– Hora e temperatura exterior (é apresentada uma luz
avisadora azul se houver risco de gelo).
–

Lembrete da informação do ar condicionado e

acesso direto ao menu correspondente.
–

Lembrete das informações nos menus

Rádio
Multimédia e Telefone.
–

Notificações.
–


Acesso às
Regulações para o ecrã tátil e o quadro
de bordo digital (data/hora, idiomas, unidades, etc.).
Barras laterais do ecrã tátil de 10"
– Temperatura exterior (aparece uma luz avisadora
azul se houver risco de gelo).
–

Acesso às
Regulações para o ecrã tátil e o quadro
de bordo digital (data/hora, idiomas, unidades, etc.).
–

Notificações.
–


Lembrete da informação do ar condicionado e

acesso direto ao menu correspondente.
–
Hora.
Menu de energia
Este menu está disponível apenas no PEUGEOT
Connect Nav .
Dependendo da versão, está acessível:
– diretamente, pressionando o botão perto do
ecrã tátil (com ecrã tátil de 10").
– através do menu Aplicações.
Fluxo
A página apresenta uma representação em tempo real
do funcionamento da unidade de tração elétrica.


1.Modo de condução ativa
2. Motor elétrico
3. Nível estimado de carga da bateria de tração
4. Fluxos de energia
Os fluxos de energia têm uma cor específica para cada
tipo de condução:
A. Azul: consumo de energia
B. Verde: recuperação de energia
Estatísticas
Esta página mostra estatísticas de consumo de energia
elétrica.


– Gráfico de barras azuis: energia consumida
diretamente fornecida pela bateria de tração.
–

Gráfico de barras verdes: energia recuperada

durante a desaceleração e a travagem, utilizada para
recarregar a bateria.

29
Instrumentos do painel de bordo

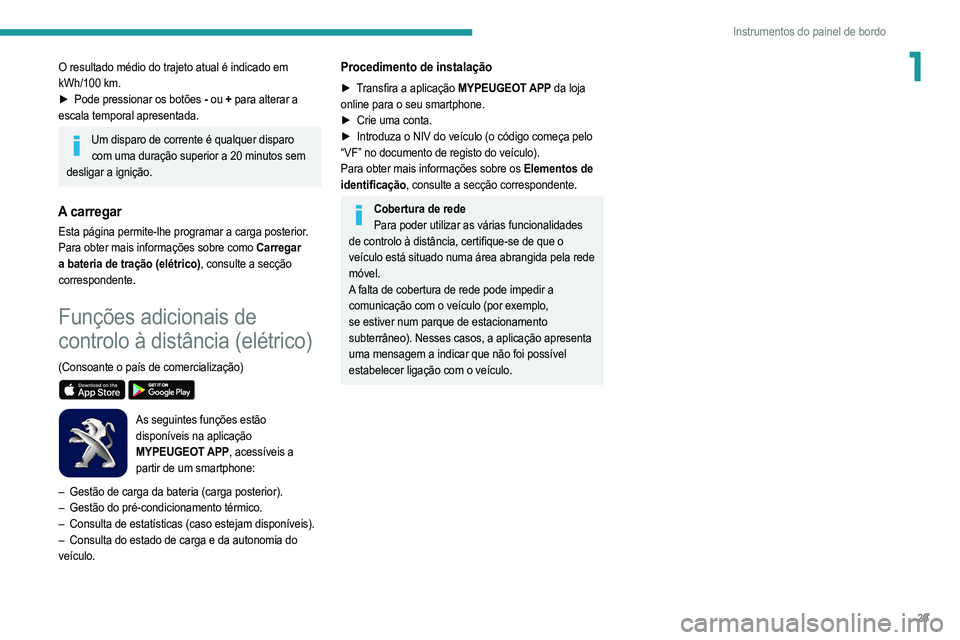

1O resultado médio do trajeto atual é indicado em
kWh/100 km.
►
Pode pressionar os botões
- ou + para alterar a
escala temporal apresentada.
Um disparo de corrente é qualquer disparo com uma duração superior a 20 minutos sem
desligar a ignição.
A carregar
Esta página permite-lhe programar a carga posterior.
Para obter mais informações sobre como Carregar
a bateria de tração (elétrico), consulte a secção
correspondente.
Funções adicionais de
controlo à distância (elétrico)
(Consoante o país de comercialização)

As seguintes funções estão
disponíveis na aplicação
MYPEUGEOT APP, acessíveis a
partir de um smartphone:
–

Gestão de carga da bateria (carga posterior).
–


Gestão do pré-condicionamento térmico.
–


Consulta de estatísticas (caso estejam disponíveis).
–


Consulta do estado de carga e da autonomia do

veículo.
Procedimento de instalação
► Transfira a aplicação MYPEUGEOT APP da loja
online para o seu smartphone.
►

Crie uma conta.
►


Introduza o NIV do veículo (o código começa pelo

“VF” no documento de registo do veículo).
Para obter mais informações sobre os Elementos de
identificação, consulte a secção correspondente.
Cobertura de rede Para poder utilizar as várias funcionalidades
de controlo à distância, certifique-se de que o
veículo está situado numa área abrangida pela rede
móvel.
A falta de cobertura de rede pode impedir a
comunicação com o veículo (por exemplo,
se estiver num parque de estacionamento
subterrâneo). Nesses casos, a aplicação apresenta
uma mensagem a indicar que não foi possível
estabelecer ligação com o veículo.
