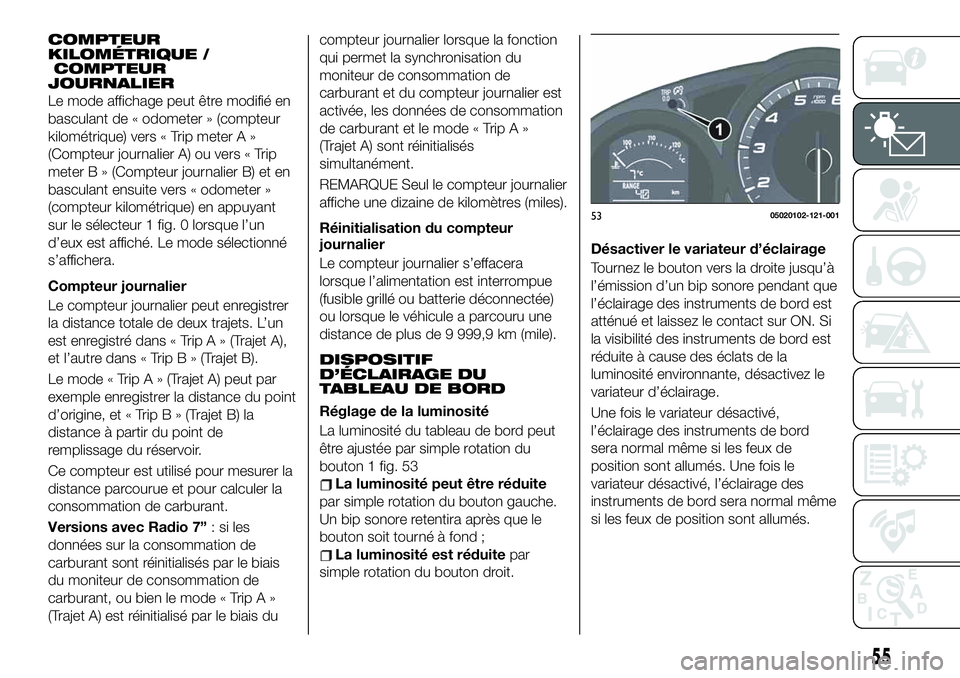

COMPTEUR
KILOMÉTRIQUE /
COMPTEUR
JOURNALIER
Le mode affichage peut être modifié en
basculant de « odometer » (compteur
kilométrique) vers « Trip meter A »
(Compteur journalier A) ou vers « Trip
meter B » (Compteur journalier B) et en
basculant ensuite vers « odometer »
(compteur kilométrique) en appuyant
sur le sélecteur 1 fig. 0 lorsque l’un
d’eux est affiché. Le mode sélectionné
s’affichera.
Compteur journalier
Le compteur journalier peut enregistrer
la distance totale de deux trajets. L’un
est enregistré dans « TripA»(Trajet A),
et l’autre dans « TripB»(Trajet B).
Lemode«TripA»(Trajet A) peut par
exemple enregistrer la distance du point
d’origine, et « TripB»(Trajet B) la
distance à partir du point de
remplissage du réservoir.
Ce compteur est utilisé pour mesurer la
distance parcourue et pour calculer la
consommation de carburant.
Versions avec Radio 7”:siles
données sur la consommation de
carburant sont réinitialisés par le biais
du moniteur de consommation de
carburant, ou bien le mode « Trip A »
(Trajet A) est réinitialisé par le biais ducompteur journalier lorsque la fonction
qui permet la synchronisation du
moniteur de consommation de
carburant et du compteur journalier est
activée, les données de consommation
de carburant et le mode « Trip A »
(Trajet A) sont réinitialisés
simultanément.
REMARQUE Seul le compteur journalier
affiche une dizaine de kilomètres (miles).
Réinitialisation du compteur
journalier
Le compteur journalier s’effacera
lorsque l’alimentation est interrompue
(fusible grillé ou batterie déconnectée)
ou lorsque le véhicule a parcouru une
distance de plus de 9 999,9 km (mile).
DISPOSITIF
D’ÉCLAIRAGE DU
TABLEAU DE BORD
Réglage de la luminosité
La luminosité du tableau de bord peut
être ajustée par simple rotation du
bouton 1 fig. 53
La luminosité peut être réduite
par simple rotation du bouton gauche.
Un bip sonore retentira après que le
bouton soit tourné à fond ;
La luminosité est réduitepar
simple rotation du bouton droit.Désactiver le variateur d’éclairage
Tournez le bouton vers la droite jusqu’à
l’émission d’un bip sonore pendant que
l’éclairage des instruments de bord est
atténué et laissez le contact sur ON. Si
la visibilité des instruments de bord est
réduite à cause des éclats de la
luminosité environnante, désactivez le
variateur d’éclairage.
Une fois le variateur désactivé,
l’éclairage des instruments de bord
sera normal même si les feux de
position sont allumés. Une fois le
variateur désactivé, l’éclairage des
instruments de bord sera normal même
si les feux de position sont allumés.
5305020102-121-001
55

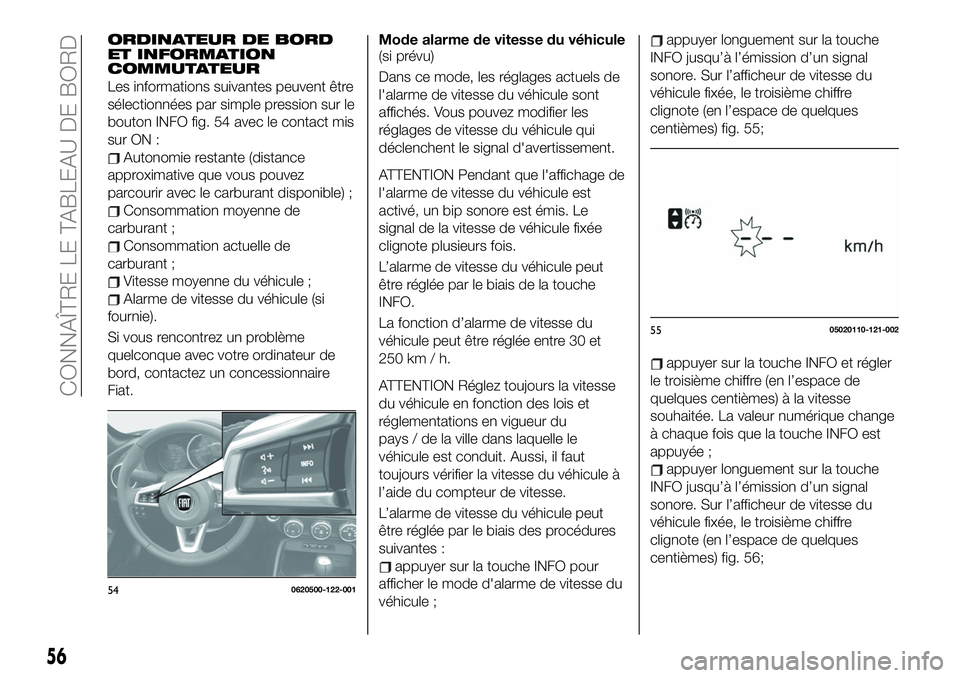

ORDINATEUR DE BORD
ET INFORMATION
COMMUTATEUR
Les informations suivantes peuvent être
sélectionnées par simple pression sur le
bouton INFO fig. 54 avec le contact mis
sur ON :
Autonomie restante (distance
approximative que vous pouvez
parcourir avec le carburant disponible) ;
Consommation moyenne de
carburant ;
Consommation actuelle de
carburant ;
Vitesse moyenne du véhicule ;
Alarme de vitesse du véhicule (si
fournie).
Si vous rencontrez un problème
quelconque avec votre ordinateur de
bord, contactez un concessionnaire
Fiat.Mode alarme de vitesse du véhicule
(si prévu)
Dans ce mode, les réglages actuels de
l'alarme de vitesse du véhicule sont
affichés. Vous pouvez modifier les
réglages de vitesse du véhicule qui
déclenchent le signal d'avertissement.
ATTENTION Pendant que l'affichage de
l'alarme de vitesse du véhicule est
activé, un bip sonore est émis. Le
signal de la vitesse de véhicule fixée
clignote plusieurs fois.
L’alarme de vitesse du véhicule peut
être réglée par le biais de la touche
INFO.
La fonction d’alarme de vitesse du
véhicule peut être réglée entre 30 et
250 km / h.
ATTENTION Réglez toujours la vitesse
du véhicule en fonction des lois et
réglementations en vigueur du
pays / de la ville dans laquelle le
véhicule est conduit. Aussi, il faut
toujours vérifier la vitesse du véhicule à
l’aide du compteur de vitesse.
L’alarme de vitesse du véhicule peut
être réglée par le biais des procédures
suivantes :
appuyer sur la touche INFO pour
afficher le mode d'alarme de vitesse du
véhicule ;
appuyer longuement sur la touche
INFO jusqu’à l’émission d’un signal
sonore. Sur l’afficheur de vitesse du
véhicule fixée, le troisième chiffre
clignote (en l’espace de quelques
centièmes) fig. 55;
appuyer sur la touche INFO et régler
le troisième chiffre (en l’espace de
quelques centièmes) à la vitesse
souhaitée. La valeur numérique change
à chaque fois que la touche INFO est
appuyée ;
appuyer longuement sur la touche
INFO jusqu’à l’émission d’un signal
sonore. Sur l’afficheur de vitesse du
véhicule fixée, le troisième chiffre
clignote (en l’espace de quelques
centièmes) fig. 56;
540620500-122-001
5505020110-121-002
56
CONNAÎTRE LE TABLEAU DE BORD

appuyer sur la touche INFO et
déterminer les deux chiffres les plus bas
(en l’espace d’un dixième de seconde)
de la vitesse souhaitée. La valeur
numérique change à chaque fois que la
touche INFO est appuyée ;
appuyer longuement sur la touche
INFO jusqu’à l’émission d’un signal
sonore. La vitesse du véhicule fixée
s'affiche sur l'écran de l'alarme de
vitesse du véhicule.
INDICATEUR BOÎTE DE
VITESSES
(si prévu)
L’indicateur de changement de vitesse
vous procure une consommation de
carburant optimale et une conduite en
souplesse.
Il affiche la position de train
sélectionnée (première) fig. 57 sur les
instruments de bord et signale
également au conducteur de passer en
deuxième, vitesse adaptée à la situation
réelle de conduite.
Indication Situation
ChiffreLa position de train
choisie s’affiche
Les chiffres
égalementSoulever ou abaisser
le train dans la
position indiquée est
recommandé
ATTENTION Ne vous fiez pas
seulement aux recommandations
shift-up/shift-down (soulever / abaisser)
des indications. La situation réelle de
conduite peut nécessiter des
opérations de changement de vitesse
différentes de celles des indications.
Pour éviter le risque d’accident, l’état
de la route et les conditions de la
circulation doivent être correctement
évalués par le conducteur avant le
changement de vitesse.
Versions avec boîte de vitesse
manuelle
L’indicateur de changement de vitesse
s’arrête lorsque les opérations
suivantes sont effectuées :
le véhicule est à l’arrêt ;
le véhicule est au point mort ;
le véhicule roule en marche arrière ;
l’embrayage n’est pas complètement
engagé au moment de l’accélération
après un arrêt ;
la pédale d’embrayage reste
enfoncée pendant 2 secondes ou plus
longtemps lors de la conduite.
5605020110-121-003
57
5705210102-12A-001

Versions avec boîte de vitesse
automatique
L’indicateur de changement de vitesse
s’arrête lorsque les opérations
suivantes sont effectuées :
le véhicule est à l’arrêt ;
le mode de changement de vitesse
manuel est désactivé.
Changement de vitesse manuel
(versions avec boîte de vitesse
automatique)
Utilisez le levier sélecteur : pour passer
au rapport supérieur, appuyez sur le
levier sélecteur arrière une fois.
MONITEUR
D'ENTRETIEN
(si fourni)
Versions avec Radio 7”
Procédez ainsi qu'il suit :
Sélectionner l’icônesur l’écran
d’accueil pour afficher l’écran
« Applications » ;
sélectionner l’option « Maintenance »
(Entretien) pour afficher l’écran de la
liste d’entretien ;
Activer l’onglet et sélectionner
l’élément que vous souhaitez modifier :
« Scheduled » (programmer),«Tire
rotation » (rotation des pneus),«Oil
Change » (vidange d’huile).
Vous pouvez personnaliser les
paramètres de l’affichage de
configuration comme suit :
Programmé
Rotation des pneumatiques
VidangePour chaque fonction, les éléments
suivants sont disponibles : « Setting »
(Réglage)/«Time(months) » (Temps en
mois) / « Distance (km or mile) »
(Distance en km ou mile) / « Reset »
(Réinitialisation).
Vous pouvez également activer « Oil life
(%) » (durée de vie d’huile moteur en %)
dans l’option « Oil Change » (vidange
d’huile).
58
CONNAÎTRE LE TABLEAU DE BORD

TÉMOINS ET
MESSAGES
ATTENTION Ces indications du voyant
sur le tableau de bord sont données à
titre indicatif et de précaution. Par
conséquent, elles ne doivent pas être
considérées comme étant exhaustives
et/ou alternatives aux informations
contenues dans le Manuel du
conducteur, que nous vous
recommandons de lire minutieusement
dans tous les cas. Consultez toujours
les informations de ce chapitre en cas
d'indication de panne.
ATTENTION Le voyant du tableau de
bord reste allumer jusqu’à l’élimination
de la cause de la panne.
Véhicules avec Radio 7 po
Les détails de certains avertissements
peuvent être visualisés sur l'écran
central.
Procédez comme suit :
Si le voyant d’avertissement
s’allume, sélectionnez l'icône
sur
l’écran d’accueil pour afficher l’écran
d’application ;
SélectionnezMoniteur d'état du
véhicule;
Sélectionnez «Avertissements»
pour afficher les avertissements
actuels ;
Sélectionnez un avertissement pour
voir ses détails.
Pour les voyants d'avertissement/
d'indications :
Voyant principal ;
Voyant d'avertissement du système
de freins ;
Voyant d'avertissement d'ABS ;
Voyant d'avertissement du système
de charge ;
Voyant d'avertissement d'huile
moteur ;
Voyant de contrôle du moteur ;
Voyant de température élevée du
liquide de refroidissement du moteur ;
Voyant de transmission
automatique ;
Voyant de dysfonctionnement de la
direction assistée électrique ;
Voyant du système d'Air
Bags/prétensionneur de ceinture de
sécurité ;
Voyant de capot actif ;
Voyant d’avertissement de ceinture
de sécurité ;
Voyant d’avertissement de portière
entrouverte ;
Voyant du système de contrôle de
pression des pneus (Tyre Pressure
Monitoring System) ;
Voyant d’avertissement de la clé de
contact ;
Voyant de clé de phare LED ;
Voyant de clé ;
Voyant TCS/DSC ;
Voyant DSC OFF ;
Voyant de sécurité ;
Voyant de désactivation de l’Air Bag
passager (si fourni).
59

60
CONNAÎTRE LE TABLEAU DE BORD

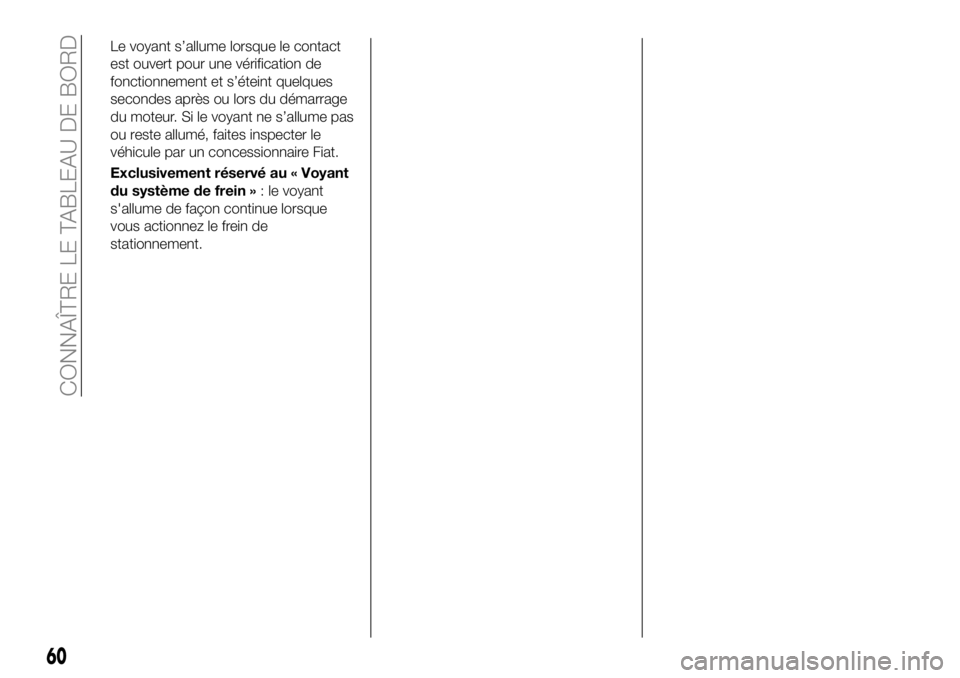

Le voyant s’allume lorsque le contact
est ouvert pour une vérification de
fonctionnement et s’éteint quelques
secondes après ou lors du démarrage
du moteur. Si le voyant ne s’allume pas
ou reste allumé, faites inspecter le
véhicule par un concessionnaire Fiat.
Exclusivement réservé au « Voyant
du système de frein »: le voyant
s'allume de façon continue lorsque
vous actionnez le frein de
stationnement.

Voyants d’avertissement rouges
Voyant d’avertissement Signification Que faire
AVERTISSEMENT DU FREIN DE
STATIONNEMENT - INSPECTION DU
VOYANT D’AVERTISSEMENT /
AVERTISSEMENT DU NIVEAU BAS DE
FLUIDE DE LIQUIDE
Avertissement du frein de stationnement /
Inspection du voyant d’avertissement
Le voyant s’allume lorsque le frein de
stationnement est serré avec le contact mis
sur la position START ou ON. Il s’éteint
lorsque le frein de stationnement est
complètement desserré.
Avertissement du niveau bas de liquide de
frein
Si le voyant de frein reste toujours allumé
après le desserrage du frein de stationnement,
le liquide de frein pourrait être bas ou le
système de freinage pourrait avoir un
problème.
REMARQUE IMPORTANTE : Ne conduisez
pas avec le voyant du système de freinage
allumé. Contactez un concessionnaire Fiat
pour qu’il inspecte les freins dès que possible.
Conduire avec le voyant du système de
freinage allumé est dangereux. Ce voyant
indique que les freins pourraient ne pas
fonctionner ou qu’ils pourraient complètement
tomber en panne à tout moment. Si ce voyant
reste allumé après avoir vérifié si le frein de
stationnement est complètement desserré,
faites immédiatement inspecter les freins.
REMARQUE IMPORTANTE : En plus,
l’efficacité du système de freinage peut
diminuer, par conséquent, vous pourriez avoir
besoin d’appuyer plus fortement que
d’habitude sur la pédale de frein pour arrêter
le véhicule.Arrêtez immédiatement le véhicule en un lieu
sûr et contactez un concessionnaire Fiat.
61
VOYANTS D’AVERTISSEMENT DU TABLEAU DE BORD

Voyant d’avertissement Signification Que faire
AVERTISSEMENT DU SYSTÈME EBD
(Electronic Brake-force Distribution/répartiteur
électronique de freinage)
Si l’unité de commande EBD (Electronic
Brake-force Distribution/répartiteur
électronique de freinage) détermine que
certains composants fonctionnent
anormalement, elle allumera simultanément le
voyant du système de freinage et le voyant
ABS. Le problème peut provenir du système
de répartition électronique de freinage.Arrêtez immédiatement le véhicule en un lieu
sûr et contactez un concessionnaire Fiat.
REMARQUE IMPORTANTE : Ne conduisez
pas lorsque le voyant ABS et le voyant de frein
s’allume. Contactez un concessionnaire Fiat
pour qu’il inspecte les freins dès que possible.
Conduire lorsque le voyant du système de
freinage et le voyant ABS sont simultanément
allumés est dangereux. Lorsque ces deux
voyants sont allumés, les roues arrières
peuvent se bloquer plus rapidement qu’en
temps normal en cas d’arrêt d’urgence.
VOYANT D'AVERTISSEMENT DU SYSTÈME
DE CHARGE
Si le voyant d’avertissement s’allume pendant
la conduite, cela indique un
dysfonctionnement de l’alternateur ou du
système de charge. Conduisez sur le bord de
la route et garez sur l’emprise.Arrêtez immédiatement le véhicule en un lieu
sûr et contactez un concessionnaire Fiat.
REMARQUE IMPORTANTE : Ne continuez pas
à conduire lorsque le voyant du système de
charge s’allume, car le moteur pourrait
s’arrêter inopinément.
VOYANT D'AVERTISSEMENT D'HUILE
MOTEUR
Ce voyant d’avertissement indique la faible
pression d’huile moteur.
REMARQUE IMPORTANTE : Ne mettez pas le
moteur en marche si la pression d’huile est
faible. Sinon, le moteur pourrait subir des
dégâts importants.
REMARQUE IMPORTANTE : Ne mettez pas le
moteur en marche si le niveau d’huile est bas.
Sinon, le moteur pourrait subir des dégâts
importants.
Si le voyant reste allumer même si le niveau
d’huile est normal ou après l’ajout de l’huile,
arrêtez immédiatement le moteur et contactez
un concessionnaire Fiat.Si le voyant s’allume ou si l’indication
d’avertissement s’affiche pendant la conduite :
Conduisez sur le bord de la route et garez
sur le terrain-plat de l’emprise ;
Arrêtez le moteur et patientez 5 minutes
pour permettre à l’huile de rentrer dans le
carter ;
Contrôlez le niveau d’huile moteur. Si la
pression est faible, ajoutez la quantité requise
d’huile moteur en prenant soin d’éviter le
trop-plein ;
Démarrez le moteur et vérifiez le voyant
d’avertissement.
62
CONNAÎTRE LE TABLEAU DE BORD
