2021 FIAT 124 SPIDER Notice d'entretien (in French)

PRISE EN MAIN DE VOTRE VÉHICULE
C'est ici que vous allez vraiment
commencer à faire connaissance en
profondeur avec votre nouveau
véhicule.
Le Manuel que vous êtes en train de
parcourir explique, en termes simples et
directs, comment il est fabriqué et
comment il fonctionne.
C'est pourquoi nous vous invitons à le
lire, assis confortablement derrière le
volant, afin de constater
immédiatement par vous-même ce qu'il
décrit.TABLEAU DE BORD............8
CLÉS.....................9
CLÉ DE CONTACT............11
SYSTÈME AVANCÉ D'ENTRÉE
SANS CLÉ.................15
ALARME DE SÉCURITÉ DU
VÉHICULE.................16
PORTES ..................17
SIEGES...................21
APPUIE-TÊTE...............24
VOLANT...................24
RÉTROVISEURS.............25
ÉCLAIRAGE EXTÉRIEUR........27
LAVE-GLACE DE PARE-BRISE....33
SYSTÈME DE RÉGULATION DE LA
CLIMATISATION..............36
VITRES ELECTRIQUES.........41
ÉQUIPEMENTS INTERNES.......43
HAYON ...................43
CAPOT...................46
TOIT DÉCAPOTABLE
(TOIT SOUPLE)..............47
7

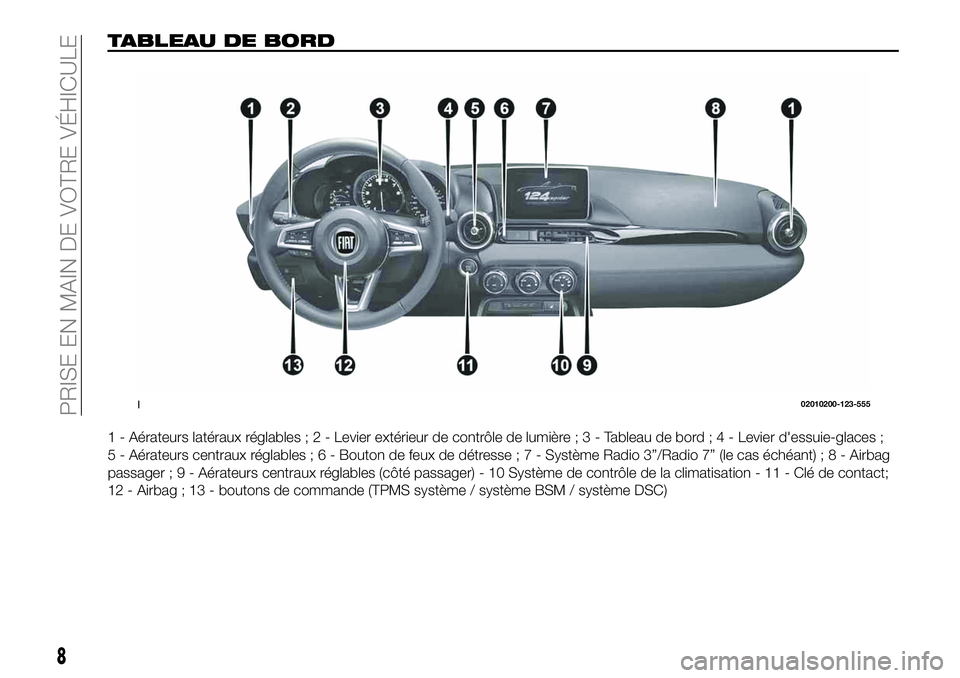

TABLEAU DE BORD
1 - Aérateurs latéraux réglables;2-Levier extérieur de contrôle de lumière;3-Tableau de bord;4-Levier d'essuie-glaces ;
5 - Aérateurs centraux réglables;6-Bouton de feux de détresse;7-Système Radio 3”/Radio 7” (le cas échéant);8-Airbag
passager;9-Aérateurs centraux réglables (côté passager) - 10 Système de contrôle de la climatisation - 11 - Clé de contact;
12 - Airbag ; 13 - boutons de commande (TPMS système / système BSM / système DSC)
102010200-123-555
8
PRISE EN MAIN DE VOTRE VÉHICULE

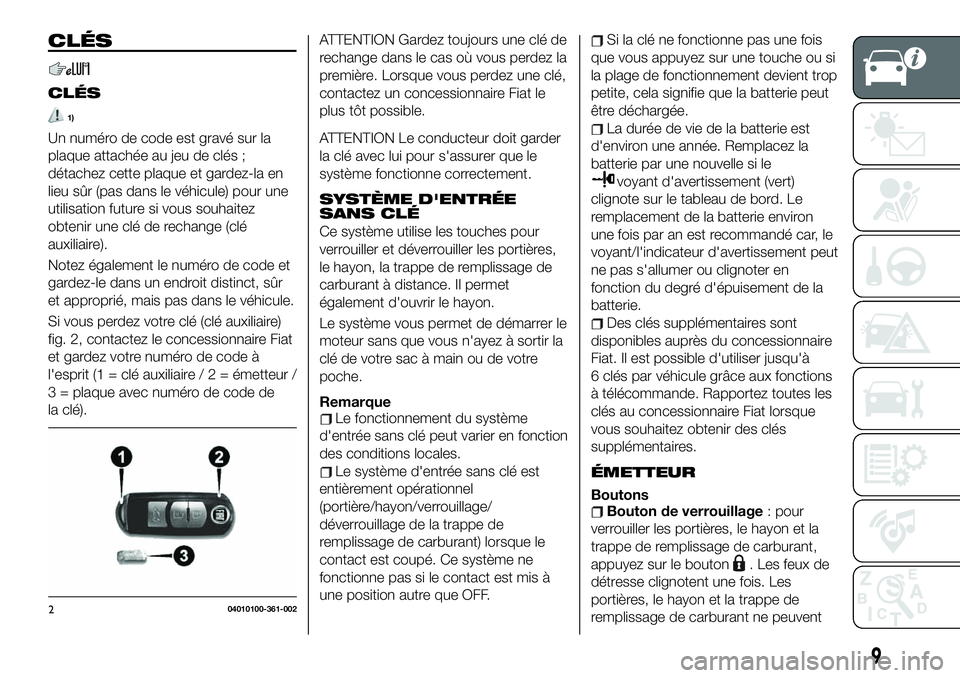

CLÉS
CLÉS
1)
Un numéro de code est gravé sur la
plaque attachée au jeu de clés ;
détachez cette plaque et gardez-la en
lieu sûr (pas dans le véhicule) pour une
utilisation future si vous souhaitez
obtenir une clé de rechange (clé
auxiliaire).
Notez également le numéro de code et
gardez-le dans un endroit distinct, sûr
et approprié, mais pas dans le véhicule.
Si vous perdez votre clé (clé auxiliaire)
fig. 2, contactez le concessionnaire Fiat
et gardez votre numéro de code à
l'esprit (1 = clé auxiliaire/2=émetteur /
3 = plaque avec numéro de code de
la clé).
ATTENTION Gardez toujours une clé de
rechange dans le cas où vous perdez la
première. Lorsque vous perdez une clé,
contactez un concessionnaire Fiat le
plus tôt possible.
ATTENTION Le conducteur doit garder
la clé avec lui pour s'assurer que le
système fonctionne correctement.
SYSTÈME D'ENTRÉE
SANS CLÉ
Ce système utilise les touches pour
verrouiller et déverrouiller les portières,
le hayon, la trappe de remplissage de
carburant à distance. Il permet
également d'ouvrir le hayon.
Le système vous permet de démarrer le
moteur sans que vous n'ayez à sortir la
clé de votre sac à main ou de votre
poche.
Remarque
Le fonctionnement du système
d'entrée sans clé peut varier en fonction
des conditions locales.
Le système d'entrée sans clé est
entièrement opérationnel
(portière/hayon/verrouillage/
déverrouillage de la trappe de
remplissage de carburant) lorsque le
contact est coupé. Ce système ne
fonctionne pas si le contact est mis à
une position autre que OFF.
Si la clé ne fonctionne pas une fois
que vous appuyez sur une touche ou si
la plage de fonctionnement devient trop
petite, cela signifie que la batterie peut
être déchargée.
La durée de vie de la batterie est
d'environ une année. Remplacez la
batterie par une nouvelle si le
voyant d'avertissement (vert)
clignote sur le tableau de bord. Le
remplacement de la batterie environ
une fois par an est recommandé car, le
voyant/l'indicateur d'avertissement peut
ne pas s'allumer ou clignoter en
fonction du degré d'épuisement de la
batterie.
Des clés supplémentaires sont
disponibles auprès du concessionnaire
Fiat. Il est possible d'utiliser jusqu'à
6 clés par véhicule grâce aux fonctions
à télécommande. Rapportez toutes les
clés au concessionnaire Fiat lorsque
vous souhaitez obtenir des clés
supplémentaires.
ÉMETTEUR
BoutonsBouton de verrouillage: pour
verrouiller les portières, le hayon et la
trappe de remplissage de carburant,
appuyez sur le bouton
. Les feux de
détresse clignotent une fois. Les
portières, le hayon et la trappe de
remplissage de carburant ne peuvent
9
204010100-361-002

être verrouillés en appuyant sur le
bouton de verrouillage lorsque toute
autre portière est ouverte. Les feux de
détresse ne clignotent pas également.
Bouton de déverrouillage: pour
déverrouiller les portières et le hayon,
appuyez sur le bouton
. Les feux de
détresse clignotent deux fois.
Bouton d'ouverture: pour ouvrir le
hayon, appuyez et maintenez enfoncé
le bouton
jusqu'à ce que le hayon
s'ouvre.
FONCTION DE
SUSPENSION DE CLÉ
Si une clé est laissée dans le véhicule,
les fonctions de cette clé sont
temporairement suspendues afin
d'empêcher le vol du véhicule.
Pour restaurer les fonctions, appuyez
sur le bouton de déverrouillage de la
clé, dans le véhicule.
REMPLACEMENT DE LA
BATTERIE PRINCIPALE
2)
1) 2) 3) 4) 5)
1)
Si les touches de l'émetteur ne
fonctionnent pas et le voyant lumineux
de fonctionnement ne clignote pas,
alors la batterie peut être déchargée.
Remplacez-la par une batterie neuve(de type CR2025) afin de pouvoir vous
servir à nouveau de l'émetteur.
Les conditions suivantes indiquent que
la puissance de la batterie est faible :
le voyant lumineux (vert) clignote
sur le tableau de bord pendant environ
30 secondes après que le moteur soit
éteint ;
le système ne fonctionne pas et le
voyant lumineux de fonctionnement de
l'émetteur ne clignote pas lorsque les
touches sont pressées ;
la plage de fonctionnement du
système est réduite.
REMARQUE : tout remplacement de la
batterie effectué par un concessionnaire
Fiat est recommandé afin d'éviter tout
dommage à la clé. Si vous souhaitez
remplacer la batterie par vous-même,
suivez les instructions ci-dessous.
ATTENTION
1)Évitez de laisser la clé dans votre
véhicule à la portée des enfants, rangez-les
plutôt hors de leur portée : Il est dangereux
de laisser les enfants dans un véhicule
avec la clé. Cela pourrait causer de
blessures graves ou même la mort. Les
enfants peuvent trouver intéressant de
jouer avec ces clés et pourraient alors
enclencher le fonctionnement des vitres
électriques ou d'autres commandes, ou
même déplacer le véhicule.2)Une batterie mal placée présente un
danger d'explosion.
ATTENTION
1)Les composants électroniques de la clé
peuvent être endommagés si la clé subit
des chocs violents. Afin d'assurer
l'efficacité complète des dispositifs
électroniques de la clé, évitez d'exposer
cette dernière à la lumière directe du soleil.
2)Par conséquent, assurez-vous que la
batterie est placée correctement. Des fuites
pourraient survenir en cas de mauvaise
installation de la batterie.
3)Lors du remplacement de la batterie,
veillez à ne toucher à aucun des circuits
internes et aucunes bornes électriques,
pliez les bornes électriques ou retirez la
saleté contenue dans l'émetteur car cela
pourrait endommager l'émetteur.
4)Jetez les batteries usagées
conformément aux instructions suivantes :
isolez les bornes plus et moins de la
batterie à l'aide de cellophane ou d'une
bande équivalente. Ne démontez jamais la
batterie. Ne jetez jamais la batterie dans le
feu ou dans de l'eau. Ne déformez ni ne
détruisez la batterie.
5)Remplacez-la uniquement avec une
batterie du même type (CR2025 ou
l'équivalent).
10
PRISE EN MAIN DE VOTRE VÉHICULE

ATTENTION
1)Les batteries utilisées peuvent s'avérer
nocives pour l'environnement si elles ne
sont pas mises au rebut comme il convient.
Elles doivent être jetées comme spécifié
par la loi dans des récipients spéciaux ou
déposées auprès d'un concessionnaire
Fiat, qui s'occupera de leur mise au rebut.

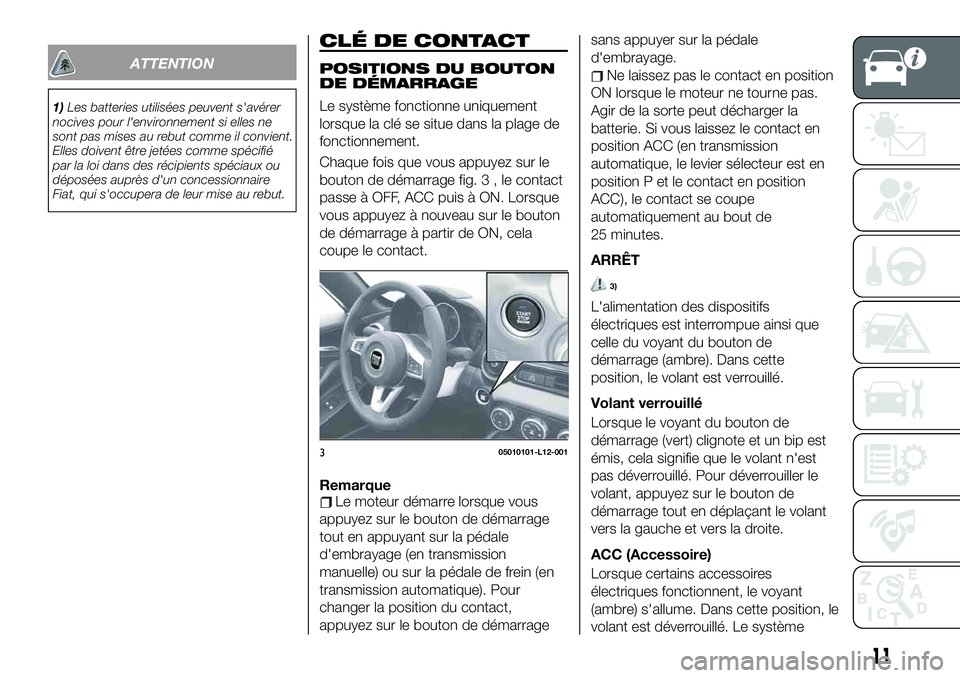

CLÉ DE CONTACT
POSITIONS DU BOUTON
DE DÉMARRAGE
Le système fonctionne uniquement
lorsque la clé se situe dans la plage de
fonctionnement.
Chaque fois que vous appuyez sur le
bouton de démarrage fig.3,lecontact
passe à OFF, ACC puis à ON. Lorsque
vous appuyez à nouveau sur le bouton
de démarrage à partir de ON, cela
coupe le contact.
Remarque
Le moteur démarre lorsque vous
appuyez sur le bouton de démarrage
tout en appuyant sur la pédale
d'embrayage (en transmission
manuelle) ou sur la pédale de frein (en
transmission automatique). Pour
changer la position du contact,
appuyez sur le bouton de démarragesans appuyer sur la pédale
d'embrayage.
Ne laissez pas le contact en position
ON lorsque le moteur ne tourne pas.
Agir de la sorte peut décharger la
batterie. Si vous laissez le contact en
position ACC (en transmission
automatique, le levier sélecteur est en
position P et le contact en position
ACC), le contact se coupe
automatiquement au bout de
25 minutes.
ARRÊT
3)
L'alimentation des dispositifs
électriques est interrompue ainsi que
celle du voyant du bouton de
démarrage (ambre). Dans cette
position, le volant est verrouillé.
Volant verrouillé
Lorsque le voyant du bouton de
démarrage (vert) clignote et un bip est
émis, cela signifie que le volant n'est
pas déverrouillé. Pour déverrouiller le
volant, appuyez sur le bouton de
démarrage tout en déplaçant le volant
vers la gauche et vers la droite.
ACC (Accessoire)
Lorsque certains accessoires
électriques fonctionnent, le voyant
(ambre) s'allume. Dans cette position, le
volant est déverrouillé. Le système
305010101-L12-001
11

d'entrée sans clé n'est pas opérationnel
lorsque vous appuyez sur le bouton de
démarrage en position ACC, et les
portières ne se verrouillent/
déverrouillent pas même lorsqu'elles
ont été verrouillées manuellement.
MARCHE
C'est la position normale de
fonctionnement après le démarrage du
moteur. Le voyant (ambre) s'éteint (le
voyant ambre s'allume lorsque le
contact est mis sur ON et le moteur ne
tourne pas).
DÉMARRAGE DU
MOTEUR
4)
Procédez comme suit :
Assurez-vous de tenir la clé ;
Les passagers doivent attacher les
ceintures de sécurité ;
Assurez-vous que le frein de
stationnement est serré. Continuez à
appuyer fermement sur la pédale de
frein jusqu'au démarrage complet du
moteur ;
Transmission manuelle: continuez
à appuyer fermement sur la pédale
d'embrayage jusqu'au démarrage
complet du moteur.Transmission
automatique: Arrêtez le véhicule (P).
Si vous devez redémarrer le véhicule
pendant que le moteur tourne, passezau point mort (N) ;
vérifiez quele voyant (vert) du
tableau de bord fig. 4 et le voyant du
bouton de démarrage (vert) sont
allumés ;
appuyez sur le bouton de démarrage
après vous être assuré
que le
voyant du tableau de bord (vert) et celui
du bouton de démarrage (vert) sont
allumés ;
après avoir démarré le moteur,
laissez-le tourner au ralenti pendant
environ 10 secondes.
Transmission manuelle:le
démarreur ne s'enclenche pas si vous
n'appuyez pas suffisamment sur la
pédale d'embrayage.
Transmission automatique:le
démarreur ne s'enclenche pas si le
levier sélecteur n'est pas sur P ou surN, et si vous n'appuyez pas
suffisamment sur la pédale de frein.
ATTENTION Si levoyant
d'avertissement (rouge) s'allume, ou si
le voyant du bouton de démarrage
(ambre) clignote, cela pourrait indiquer
un problème au niveau du système de
démarrage du moteur et qu'il n'est pas
possible de démarrer le moteur ou de
faire passer le contact à ACC ou ON.
Contactez un concessionnaire Fiat dès
que possible.
Le voyant d'avertissement (rouge)
clignote quand vous avez appuyé
sur le bouton de démarrage pour vous
informer que celui-ci ne pourra pas
passer à ACC, même si vous avez
appuyé dessus lorsqu'il était à l'arrêt :
la batterie principale est vide ;
la clé est hors de la plage de
fonctionnement ;
la clé se trouve dans un endroit où il
est difficile pour le système de détecter
son signal ;
une clé d'un autre fabricant similaire
à la clé se trouve dans la plage de
fonctionnement ;
démarrage forcé du moteur:sile
voyant d'avertissement (rouge)
s'allume, ou si le voyant du bouton de
démarrage (ambre) clignote, cela
pourrait indiquer qu'il sera impossible
de démarrer le moteur avec la méthode
405020106-12A-001
12
PRISE EN MAIN DE VOTRE VÉHICULE

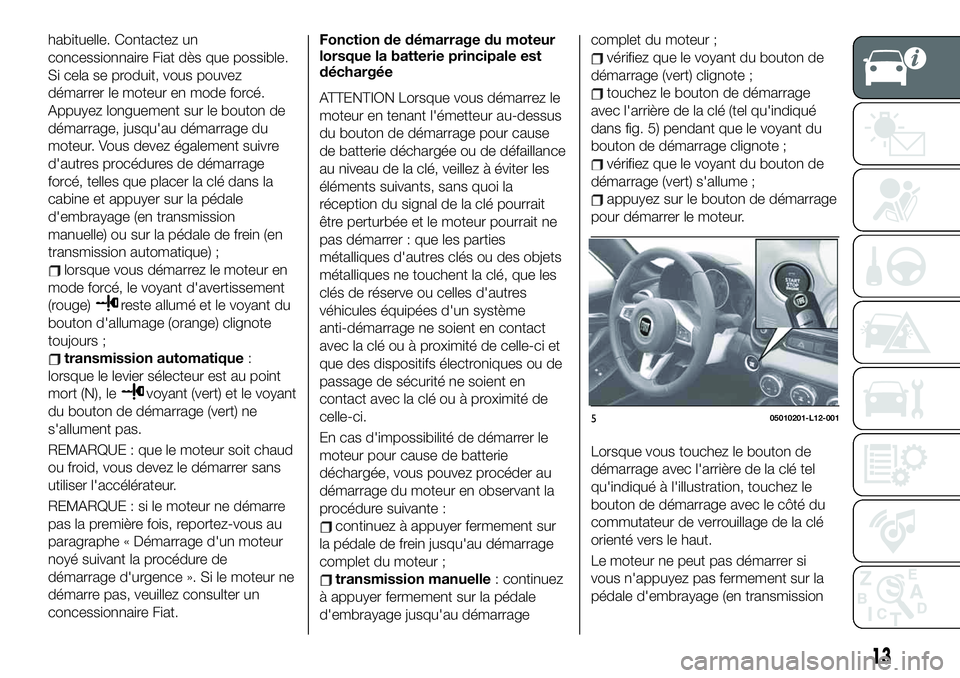

habituelle. Contactez un
concessionnaire Fiat dès que possible.
Si cela se produit, vous pouvez
démarrer le moteur en mode forcé.
Appuyez longuement sur le bouton de
démarrage, jusqu'au démarrage du
moteur. Vous devez également suivre
d'autres procédures de démarrage
forcé, telles que placer la clé dans la
cabine et appuyer sur la pédale
d'embrayage (en transmission
manuelle) ou sur la pédale de frein (en
transmission automatique) ;
lorsque vous démarrez le moteur en
mode forcé, le voyant d'avertissement
(rouge)
reste allumé et le voyant du
bouton d'allumage (orange) clignote
toujours ;
transmission automatique:
lorsque le levier sélecteur est au point
mort (N), le
voyant (vert) et le voyant
du bouton de démarrage (vert) ne
s'allument pas.
REMARQUE : que le moteur soit chaud
ou froid, vous devez le démarrer sans
utiliser l'accélérateur.
REMARQUE : si le moteur ne démarre
pas la première fois, reportez-vous au
paragraphe « Démarrage d'un moteur
noyé suivant la procédure de
démarrage d'urgence ». Si le moteur ne
démarre pas, veuillez consulter un
concessionnaire Fiat.Fonction de démarrage du moteur
lorsque la batterie principale est
déchargée
ATTENTION Lorsque vous démarrez le
moteur en tenant l'émetteur au-dessus
du bouton de démarrage pour cause
de batterie déchargée ou de défaillance
au niveau de la clé, veillez à éviter les
éléments suivants, sans quoi la
réception du signal de la clé pourrait
être perturbée et le moteur pourrait ne
pas démarrer : que les parties
métalliques d'autres clés ou des objets
métalliques ne touchent la clé, que les
clés de réserve ou celles d'autres
véhicules équipées d'un système
anti-démarrage ne soient en contact
avec la clé ou à proximité de celle-ci et
que des dispositifs électroniques ou de
passage de sécurité ne soient en
contact avec la clé ou à proximité de
celle-ci.
En cas d'impossibilité de démarrer le
moteur pour cause de batterie
déchargée, vous pouvez procéder au
démarrage du moteur en observant la
procédure suivante :
continuez à appuyer fermement sur
la pédale de frein jusqu'au démarrage
complet du moteur ;
transmission manuelle: continuez
à appuyer fermement sur la pédale
d'embrayage jusqu'au démarragecomplet du moteur ;
vérifiez que le voyant du bouton de
démarrage (vert) clignote ;
touchez le bouton de démarrage
avec l'arrière de la clé (tel qu'indiqué
dans fig. 5) pendant que le voyant du
bouton de démarrage clignote ;
vérifiez que le voyant du bouton de
démarrage (vert) s'allume ;
appuyez sur le bouton de démarrage
pour démarrer le moteur.
Lorsque vous touchez le bouton de
démarrage avec l'arrière de la clé tel
qu'indiqué à l'illustration, touchez le
bouton de démarrage avec le côté du
commutateur de verrouillage de la clé
orienté vers le haut.
Le moteur ne peut pas démarrer si
vous n'appuyez pas fermement sur la
pédale d'embrayage (en transmission
505010201-L12-001
13

manuelle) ou sur la pédale de frein (en
transmission automatique).
En cas de dysfonctionnement du
bouton de démarrage, son voyant
(ambre) clignote. Dans ce cas, le
moteur peut démarrer, mais vous devez
contacter un concessionnaire Fiat le
plus tôt possible.
Si le voyant du bouton de démarrage
(vert) ne s'allume pas, reprenez
l'opération depuis le début. S'il ne
s'allume toujours pas, contactez un
concessionnaire Fiat.
Pour déplacer le contact sans démarrer
le moteur, effectuez les opérations
suivante dès que le voyant du bouton
de démarrage (vert) s'allume :
relâchez la pédale d'embrayage
(transmission manuelle) ou la pédale de
frein (transmission automatique) ;
appuyez sur le bouton de démarrage
pour déplacer le contact. Le contact
passe ainsi à ACC, à ON puis à OFF
chaque fois que vous appuyez sur le
bouton de démarrage. Pour déplacer à
nouveau le contact, reprenez
l'opération depuis le début.
MISE DU SYSTÈME HORS
TENSION
5) 6)
Procédez ainsi qu'il suit :
arrêtez le véhicule complètement ;
transmission manuelle: passez au
point mort et appliquez le frein de
stationnement.Transmission
automatique: placez le sélecteur de
vitesse à la position P et appliquez le
frein de stationnement.
appuyez sur le bouton de démarrage
pour arrêter le moteur. Le contact est
sur OFF.
ATTENTION En quittant le véhicule,
assurez-vous que le bouton de
démarrage est éteint.
Arrêt du moteur en urgence
Appuyez continuellement sur le bouton
de démarrage ou appuyez dessus un
certain nombre de fois pendant que le
moteur tourne ou que vous conduisez
le véhicule, et le moteur s'arrête
immédiatement. Le contact passe à
ACC.
ATTENTION
3)Avant de quitter le siège du conducteur,
coupez toujours le contact, enclenchez le
frein de stationnement et assurez-vous que
le levier sélecteur est à la position P
(transmission automatique) ou en 1
ère
vitesse ou encore à la position R
(transmission manuelle). Si vous ne le faites
pas, vous vous exposez à un danger. Un
mouvement inattendu du véhicule pourrait
se produire, ce qui pourrait alors provoquer
un accident. En outre, si votre intention est
de quitter le véhicule, même pour une
courte période, il est important de couper
le contact, car, lorsque vous laissez votre
véhicule dans une autre position, cela
désactive certains des systèmes de
sécurité du véhicule et décharge la batterie
de ce dernier.
4)Les ondes radio de la clé peuvent
affecter les dispositifs médicaux tels que
les stimulateurs cardiaques. Avant d'utiliser
la clé de contact près des personnes
portant des dispositifs médicaux,
rassurez-vous auprès du fabricant de ces
derniers ou de votre médecin que les
ondes radio de la clé n'auront aucune
incidence sur de tels dispositifs.
14
PRISE EN MAIN DE VOTRE VÉHICULE
