2021 FIAT 124 SPIDER Notice d'entretien (in French)

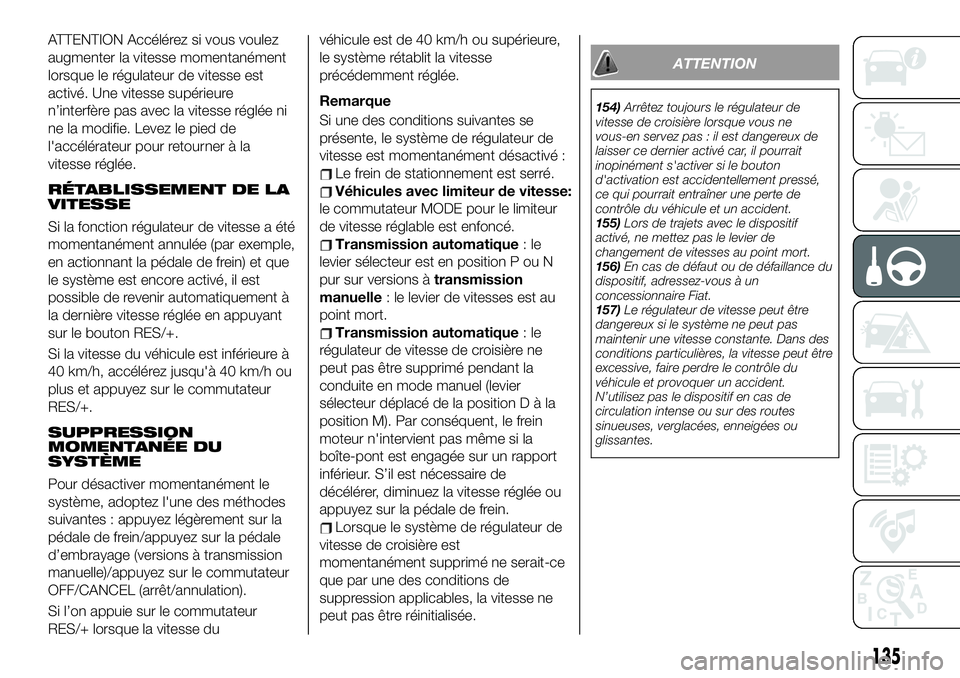

ATTENTION Accélérez si vous voulez
augmenter la vitesse momentanément
lorsque le régulateur de vitesse est
activé. Une vitesse supérieure
n’interfère pas avec la vitesse réglée ni
ne la modifie. Levez le pied de
l'accélérateur pour retourner à la
vitesse réglée.
RÉTABLISSEMENT DE LA
VITESSE
Si la fonction régulateur de vitesse a été
momentanément annulée (par exemple,
en actionnant la pédale de frein) et que
le système est encore activé, il est
possible de revenir automatiquement à
la dernière vitesse réglée en appuyant
sur le bouton RES/+.
Si la vitesse du véhicule est inférieure à
40 km/h, accélérez jusqu'à 40 km/h ou
plus et appuyez sur le commutateur
RES/+.
SUPPRESSION
MOMENTANÉE DU
SYSTÈME
Pour désactiver momentanément le
système, adoptez l'une des méthodes
suivantes : appuyez légèrement sur la
pédale de frein/appuyez sur la pédale
d’embrayage (versions à transmission
manuelle)/appuyez sur le commutateur
OFF/CANCEL (arrêt/annulation).
Si l’on appuie sur le commutateur
RES/+ lorsque la vitesse duvéhicule est de 40 km/h ou supérieure,
le système rétablit la vitesse
précédemment réglée.
Remarque
Si une des conditions suivantes se
présente, le système de régulateur de
vitesse est momentanément désactivé :
Le frein de stationnement est serré.
Véhicules avec limiteur de vitesse:
le commutateur MODE pour le limiteur
de vitesse réglable est enfoncé.
Transmission automatique:le
levier sélecteur est en position P ou N
pur sur versions àtransmission
manuelle: le levier de vitesses est au
point mort.
Transmission automatique:le
régulateur de vitesse de croisière ne
peut pas être supprimé pendant la
conduite en mode manuel (levier
sélecteur déplacé de la positionDàla
position M). Par conséquent, le frein
moteur n'intervient pas même si la
boîte-pont est engagée sur un rapport
inférieur. S’il est nécessaire de
décélérer, diminuez la vitesse réglée ou
appuyez sur la pédale de frein.
Lorsque le système de régulateur de
vitesse de croisière est
momentanément supprimé ne serait-ce
que par une des conditions de
suppression applicables, la vitesse ne
peut pas être réinitialisée.
ATTENTION
154)Arrêtez toujours le régulateur de
vitesse de croisière lorsque vous ne
vous-en servez pas : il est dangereux de
laisser ce dernier activé car, il pourrait
inopinément s'activer si le bouton
d'activation est accidentellement pressé,
ce qui pourrait entraîner une perte de
contrôle du véhicule et un accident.
155)Lors de trajets avec le dispositif
activé, ne mettez pas le levier de
changement de vitesses au point mort.
156)En cas de défaut ou de défaillance du
dispositif, adressez-vous à un
concessionnaire Fiat.
157)Le régulateur de vitesse peut être
dangereux si le système ne peut pas
maintenir une vitesse constante. Dans des
conditions particulières, la vitesse peut être
excessive, faire perdre le contrôle du
véhicule et provoquer un accident.
N’utilisez pas le dispositif en cas de
circulation intense ou sur des routes
sinueuses, verglacées, enneigées ou
glissantes.
135

LIMITEUR DE
VITESSE
(si fourni)
158) 159)
Le limiteur de vitesse peut être réglé
entre 30 km/h et 200 km/h.
Le système se compose de l’affichage
du limiteur de vitesse et du
commutateur sur le volant fig. 92.
ACTIVATION /
DÉSACTIVATION
Activation
Appuyez sur le commutateur ON
(marche) pour utiliser le système.
L’affichage du limiteur de vitesse
réglable s’affiche et le voyant principal
du limiteur de vitesse (ambre) s’allume.
ATTENTION Lorsque le régulateur de
vitesse est activé après avoir appuyé
sur le commutateur ON (marche),
appuyez de nouveau sur le
commutateur mode pour passer au
limiteur de vitesse réglable.
Désactivation
Pour désactiver le système, effectuez
les opérations suivantes :
Si une vitesse de croisière a été
réglée(le voyant vert s’allume) :
appuyez longuement sur le
commutateur OFF/CAN (arrêt/
annulation) ou appuyez 2 fois sur le
commutateur OFF/CAN (arrêt/
annulation). L’affichage du limiteur de
vitesse n'est plus affiché et le voyant de
réglage du limiteur de vitesse (vert)
s’éteint.
Si une vitesse de croisière n'a
pas été réglée(le voyant ambre
s’allume) : appuyez sur le commutateur
OFF/CAN (arrêt/annulation). L’affichage
du limiteur de vitesse n’est plus affiché
et le voyant de réglage du limiteur devitesse (ambre) s’éteint.
Si le commutateur ON (marche) est
activé pendant le fonctionnement du
limiteur de vitesse réglable, le système
passe au régulateur de vitesse.
RÉGLAGE D’UNE
VITESSE
Procédez comme suit :
Appuyez sur le commutateur ON
(marche) pour utiliser le système.
Appuyez sur SET/- pour régler la
vitesse. Lorsque la vitesse courante est
égale ou supérieure à 30 km/h, elle est
réglée sur la vitesse courante du
véhicule. Lorsque la vitesse courante
est inférieure à 30 km/h, elle est réglée
sur 30 km/h.
Pour augmenter la vitesse réglée:
appuyez de façon continue sur le
commutateur RES/+.Pour diminuer
la vitesse réglée: appuyez de façon
continue sur le commutateur SET/-.
REMARQUE Lorsque la vitesse réglée
s’affiche sur le tableau de bord,
appuyez sur le commutateur RES/+
pour mémoriser la vitesse affichée.
REMARQUE En pente, la vitesse du
véhicule peut dépasser celle réglée.
9205281500-12A-002
136
DÉMARRAGE ET UTILISATION

SUPPRESSION
MOMENTANÉE DU
SYSTÈME
Le système est momentanément
désactivé (en état de veille) lorsqu’une
des opérations suivantes est effectuée
pendant l'affichage du limiteur de
vitesse :
le commutateur OFF/CAN
(arrêt/annulation) est enfoncé,
la pédale d’accélérateur est
fortement enfoncée.
Appuyez sur le commutateur RES/+
pour reporter le fonctionnement à la
vitesse préalablement réglée. La vitesse
réglée peut être enregistrée en
appuyant sur le commutateur SET/-
pendant que le système est en mode
veille.
ATTENTION
158)Désactivez toujours le système en cas
de changement de conducteur. En cas de
changement de conducteur, si le nouveau
conducteur ne sait pas que le limiteur de
vitesse (Speed Limiter) est activé, le
véhicule peut ne pas accélérer lorsqu’il
appuie sur la pédale d’accélérateur, ce qui
peut causer un accident.
159)Vérifiez toujours les conditions de
sécurité environnantes et gardez une plus
grande distance de sécurité entre les
véhicules devant et derrière vous lorsque
vous activez le limiteur de vitesse (Speed
Limiter). Si la vitesse réglée est inférieure à
la vitesse actuelle du véhicule, la vitesse du
véhicule descend à la vitesse réglée.
137

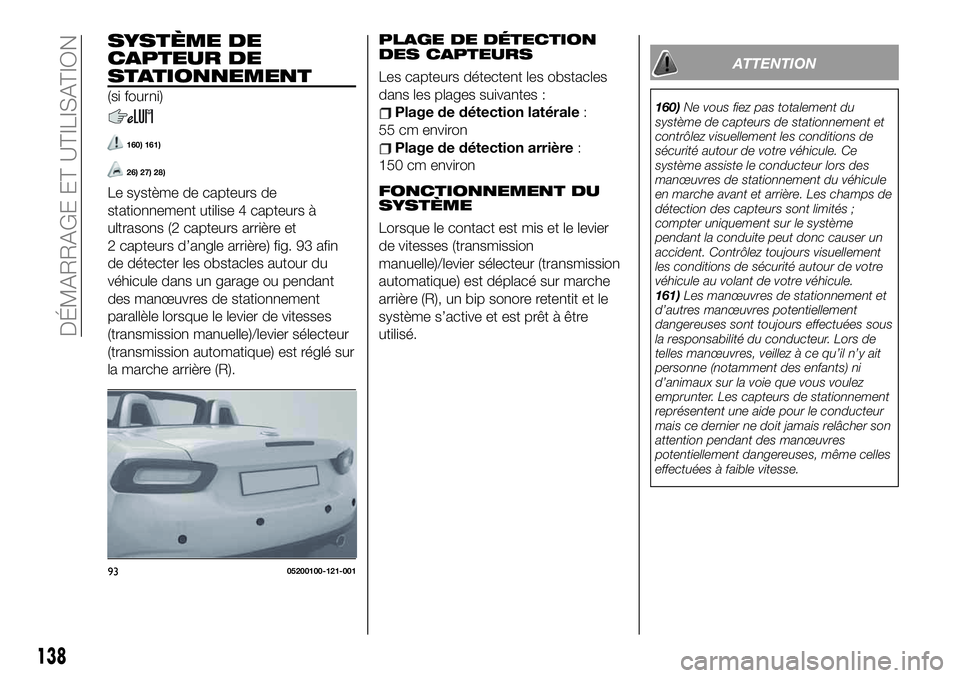

SYSTÈME DE
CAPTEUR DE
STATIONNEMENT
(si fourni)
160) 161)
26) 27) 28)
Le système de capteurs de
stationnement utilise 4 capteurs à
ultrasons (2 capteurs arrière et
2 capteurs d’angle arrière) fig. 93 afin
de détecter les obstacles autour du
véhicule dans un garage ou pendant
des manœuvres de stationnement
parallèle lorsque le levier de vitesses
(transmission manuelle)/levier sélecteur
(transmission automatique) est réglé sur
la marche arrière (R).
PLAGE DE DÉTECTION
DES CAPTEURS
Les capteurs détectent les obstacles
dans les plages suivantes :
Plage de détection latérale:
55 cm environ
Plage de détection arrière:
150 cm environ
FONCTIONNEMENT DU
SYSTÈME
Lorsque le contact est mis et le levier
de vitesses (transmission
manuelle)/levier sélecteur (transmission
automatique) est déplacé sur marche
arrière (R), un bip sonore retentit et le
système s’active et est prêt à être
utilisé.
ATTENTION
160)Ne vous fiez pas totalement du
système de capteurs de stationnement et
contrôlez visuellement les conditions de
sécurité autour de votre véhicule. Ce
système assiste le conducteur lors des
manœuvres de stationnement du véhicule
en marche avant et arrière. Les champs de
détection des capteurs sont limités ;
compter uniquement sur le système
pendant la conduite peut donc causer un
accident. Contrôlez toujours visuellement
les conditions de sécurité autour de votre
véhicule au volant de votre véhicule.
161)Les manœuvres de stationnement et
d’autres manœuvres potentiellement
dangereuses sont toujours effectuées sous
la responsabilité du conducteur. Lors de
telles manœuvres, veillez à ce qu’il n’y ait
personne (notamment des enfants) ni
d’animaux sur la voie que vous voulez
emprunter. Les capteurs de stationnement
représentent une aide pour le conducteur
mais ce dernier ne doit jamais relâcher son
attention pendant des manœuvres
potentiellement dangereuses, même celles
effectuées à faible vitesse.
9305200100-121-001
138
DÉMARRAGE ET UTILISATION

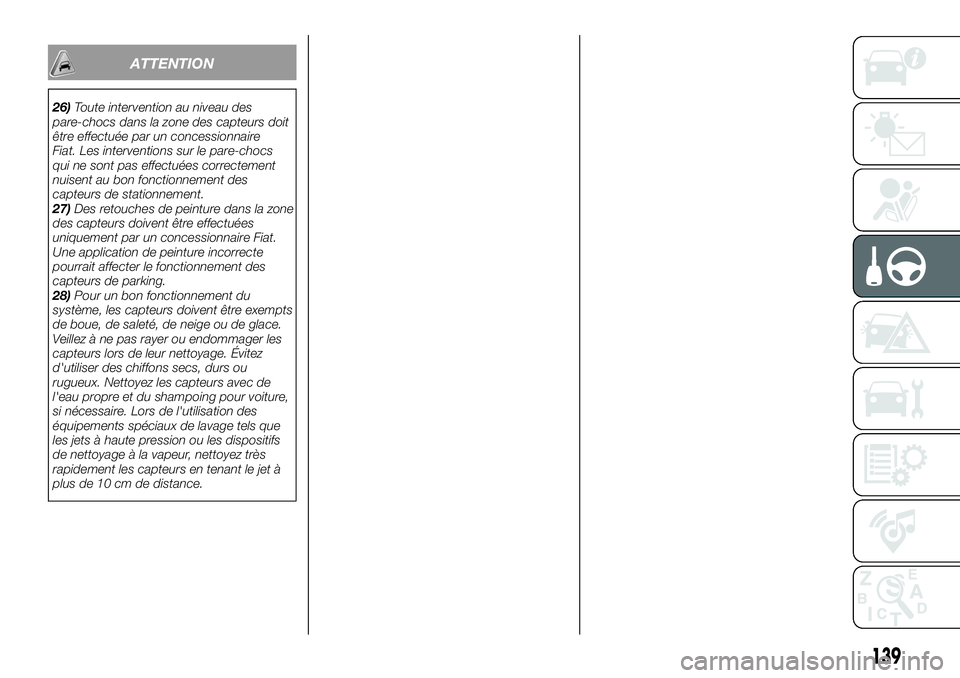

ATTENTION
26)Toute intervention au niveau des
pare-chocs dans la zone des capteurs doit
être effectuée par un concessionnaire
Fiat. Les interventions sur le pare-chocs
qui ne sont pas effectuées correctement
nuisent au bon fonctionnement des
capteurs de stationnement.
27)Des retouches de peinture dans la zone
des capteurs doivent être effectuées
uniquement par un concessionnaire Fiat.
Une application de peinture incorrecte
pourrait affecter le fonctionnement des
capteurs de parking.
28)Pour un bon fonctionnement du
système, les capteurs doivent être exempts
de boue, de saleté, de neige ou de glace.
Veillez à ne pas rayer ou endommager les
capteurs lors de leur nettoyage. Évitez
d'utiliser des chiffons secs, durs ou
rugueux. Nettoyez les capteurs avec de
l'eau propre et du shampoing pour voiture,
si nécessaire. Lors de l'utilisation des
équipements spéciaux de lavage tels que
les jets à haute pression ou les dispositifs
de nettoyage à la vapeur, nettoyez très
rapidement les capteurs en tenant le jet à
plus de 10 cm de distance.
139

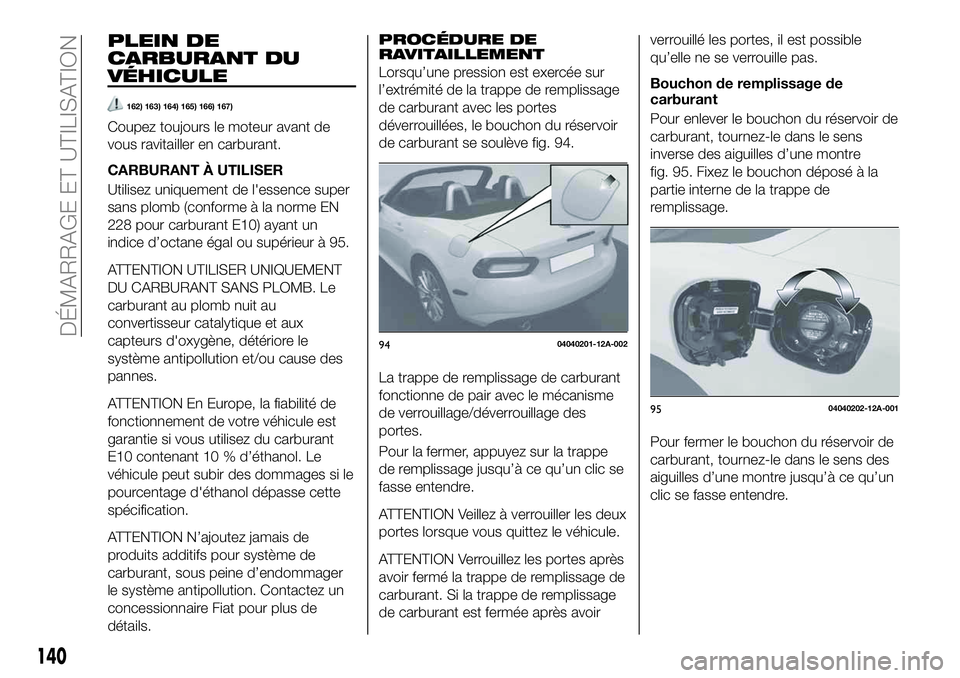

PLEIN DE
CARBURANT DU
VÉHICULE
162) 163) 164) 165) 166) 167)
Coupez toujours le moteur avant de
vous ravitailler en carburant.
CARBURANT À UTILISER
Utilisez uniquement de l'essence super
sans plomb (conforme à la norme EN
228 pour carburant E10) ayant un
indice d’octane égal ou supérieur à 95.
ATTENTION UTILISER UNIQUEMENT
DU CARBURANT SANS PLOMB. Le
carburant au plomb nuit au
convertisseur catalytique et aux
capteurs d'oxygène, détériore le
système antipollution et/ou cause des
pannes.
ATTENTION En Europe, la fiabilité de
fonctionnement de votre véhicule est
garantie si vous utilisez du carburant
E10 contenant 10 % d’éthanol. Le
véhicule peut subir des dommages si le
pourcentage d'éthanol dépasse cette
spécification.
ATTENTION N’ajoutez jamais de
produits additifs pour système de
carburant, sous peine d’endommager
le système antipollution. Contactez un
concessionnaire Fiat pour plus de
détails.PROCÉDURE DE
RAVITAILLEMENT
Lorsqu’une pression est exercée sur
l’extrémité de la trappe de remplissage
de carburant avec les portes
déverrouillées, le bouchon du réservoir
de carburant se soulève fig. 94.
La trappe de remplissage de carburant
fonctionne de pair avec le mécanisme
de verrouillage/déverrouillage des
portes.
Pour la fermer, appuyez sur la trappe
de remplissage jusqu’à ce qu’un clic se
fasse entendre.
ATTENTION Veillez à verrouiller les deux
portes lorsque vous quittez le véhicule.
ATTENTION Verrouillez les portes après
avoir fermé la trappe de remplissage de
carburant. Si la trappe de remplissage
de carburant est fermée après avoirverrouillé les portes, il est possible
qu’elle ne se verrouille pas.
Bouchon de remplissage de
carburant
Pour enlever le bouchon du réservoir de
carburant, tournez-le dans le sens
inverse des aiguilles d’une montre
fig. 95. Fixez le bouchon déposé à la
partie interne de la trappe de
remplissage.
Pour fermer le bouchon du réservoir de
carburant, tournez-le dans le sens des
aiguilles d’une montre jusqu’à ce qu’un
clic se fasse entendre.
9404040201-12A-002
9504040202-12A-001
140
DÉMARRAGE ET UTILISATION

OUVERTURE D’URGENCE
DE LA TRAPPE DE
REMPLISSAGE
En cas d’urgence (par exemple, lorsque
la batterie est à plat), pour ouvrir la
trappe de remplissage de carburant,
procédez comme suit :
ouvrez le couvercle du coffre et tirez
la partie centrale du système de
fermeture en plastique 1 et enlevez le
système de fermeture fig. 96 ;
détachez partiellement le couvercle 2
fig. 96 à l’intérieur du coffre, tirez
ensuite le levier de déblocage
d’urgence 3 fig. 97.Carburants - Identification de la
compatibilité des véhicules
Symbole graphique pour
l'information des consommateurs
conformément à la norme EN16942
Les symboles indiqués ci-après
facilitent la reconnaissance du type
correct de carburant à employer sur
votre véhicule. Avant de remplir le
réservoir de carburant, vérifiez les
symboles à l'intérieur de la trappe du
réservoir de carburant (si fournis) et
comparez-les avec les symboles
affichés sur la pompe à carburant (si
fournis).
E5: Essence sans plomb contenantjusqu'à 2,7% (m/m) d'oxygène et
jusqu'à 5,0% (V/V) maximum d'éthanol,
conforme à la normeEN228
E10: Essence sans plomb contenant
jusqu'à 3,7% (m/m) d'oxygène et
jusqu'à 10,0% (V/V) maximum
d'éthanol, conforme à la normeEN228
ATTENTION
162)Lors du retrait du bouchon du
réservoir de carburant, desserrez le
bouchon légèrement et attendez que le
sifflement cesse. Retirez ensuite le
bouchon : le jet de carburant est
dangereux. Le carburant risque de causer
des brûlures à la peau et aux yeux et est
dangereux pour la santé si ingéré. Du
carburant est projeté si le réservoir de
carburant est sous pression et si le
bouchon du réservoir de carburant est
retiré trop rapidement.
163)Avant de faire le plein de carburant,
arrêtez le moteur et éloignez les étincelles
et les flammes de la goulotte de
remplissage de carburant : les vapeurs de
carburant sont dangereuses. Elles peuvent
être enflammées par des étincelles ou des
flammes, causant de graves brûlures et
blessures. De plus, l'utilisation d'un
bouchon de réservoir de carburant non
adapté ou l'absence de bouchon peut
provoquer une fuite de carburant
susceptible d’entraîner de graves blessures
ou la mort en cas d'accident.
9608100100-121-002
9708100100-122-001
141

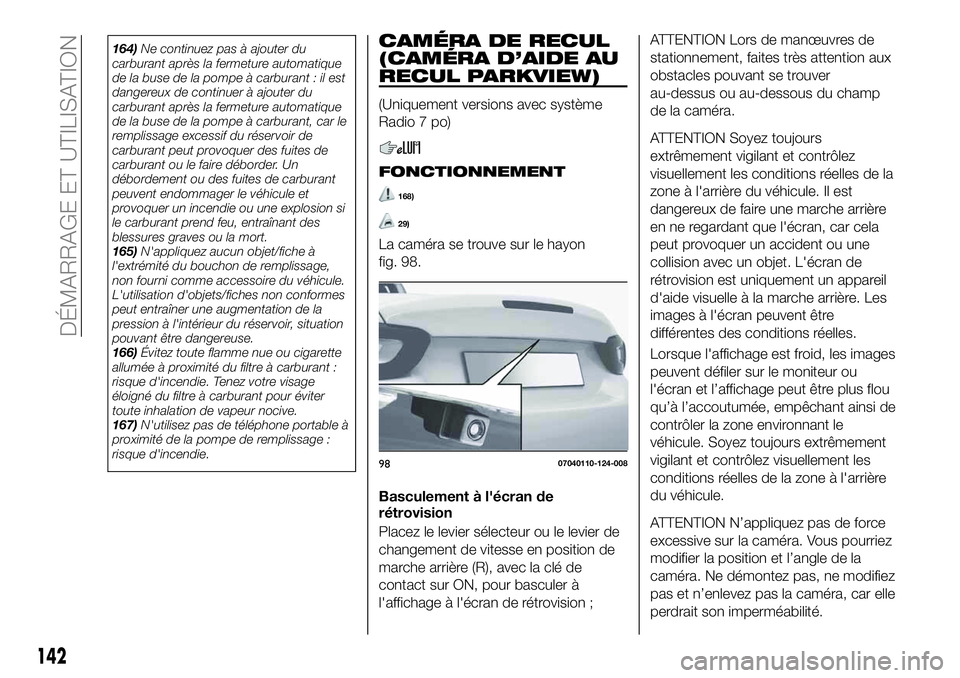

164)Ne continuez pas à ajouter du
carburant après la fermeture automatique
de la buse de la pompe à carburant : il est
dangereux de continuer à ajouter du
carburant après la fermeture automatique
de la buse de la pompe à carburant, car le
remplissage excessif du réservoir de
carburant peut provoquer des fuites de
carburant ou le faire déborder. Un
débordement ou des fuites de carburant
peuvent endommager le véhicule et
provoquer un incendie ou une explosion si
le carburant prend feu, entraînant des
blessures graves ou la mort.
165)N'appliquez aucun objet/fiche à
l'extrémité du bouchon de remplissage,
non fourni comme accessoire du véhicule.
L'utilisation d'objets/fiches non conformes
peut entraîner une augmentation de la
pression à l'intérieur du réservoir, situation
pouvant être dangereuse.
166)Évitez toute flamme nue ou cigarette
allumée à proximité du filtre à carburant :
risque d'incendie. Tenez votre visage
éloigné du filtre à carburant pour éviter
toute inhalation de vapeur nocive.
167)N'utilisez pas de téléphone portable à
proximité de la pompe de remplissage :
risque d'incendie.CAMÉRA DE RECUL
(CAMÉRA D’AIDE AU
RECUL PARKVIEW)
(Uniquement versions avec système
Radio 7 po)
FONCTIONNEMENT
168)
29)
La caméra se trouve sur le hayon
fig. 98.
Basculement à l'écran de
rétrovision
Placez le levier sélecteur ou le levier de
changement de vitesse en position de
marche arrière (R), avec la clé de
contact sur ON, pour basculer à
l'affichage à l'écran de rétrovision ;
ATTENTION Lors de manœuvres de
stationnement, faites très attention aux
obstacles pouvant se trouver
au-dessus ou au-dessous du champ
de la caméra.
ATTENTION Soyez toujours
extrêmement vigilant et contrôlez
visuellement les conditions réelles de la
zone à l'arrière du véhicule. Il est
dangereux de faire une marche arrière
en ne regardant que l'écran, car cela
peut provoquer un accident ou une
collision avec un objet. L'écran de
rétrovision est uniquement un appareil
d'aide visuelle à la marche arrière. Les
images à l'écran peuvent être
différentes des conditions réelles.
Lorsque l'affichage est froid, les images
peuvent défiler sur le moniteur ou
l'écran et l’affichage peut être plus flou
qu’à l’accoutumée, empêchant ainsi de
contrôler la zone environnant le
véhicule. Soyez toujours extrêmement
vigilant et contrôlez visuellement les
conditions réelles de la zone à l'arrière
du véhicule.
ATTENTION N’appliquez pas de force
excessive sur la caméra. Vous pourriez
modifier la position et l’angle de la
caméra. Ne démontez pas, ne modifiez
pas et n’enlevez pas la caméra, car elle
perdrait son imperméabilité.
9807040110-124-008
142
DÉMARRAGE ET UTILISATION
