mehr gedimmt werden. Nach
Abschaltung des Beleuchtungsdimmers
schaltet der Bildschirm der mittleren
Anzeige auf konstanten
Tageslichtmodus.

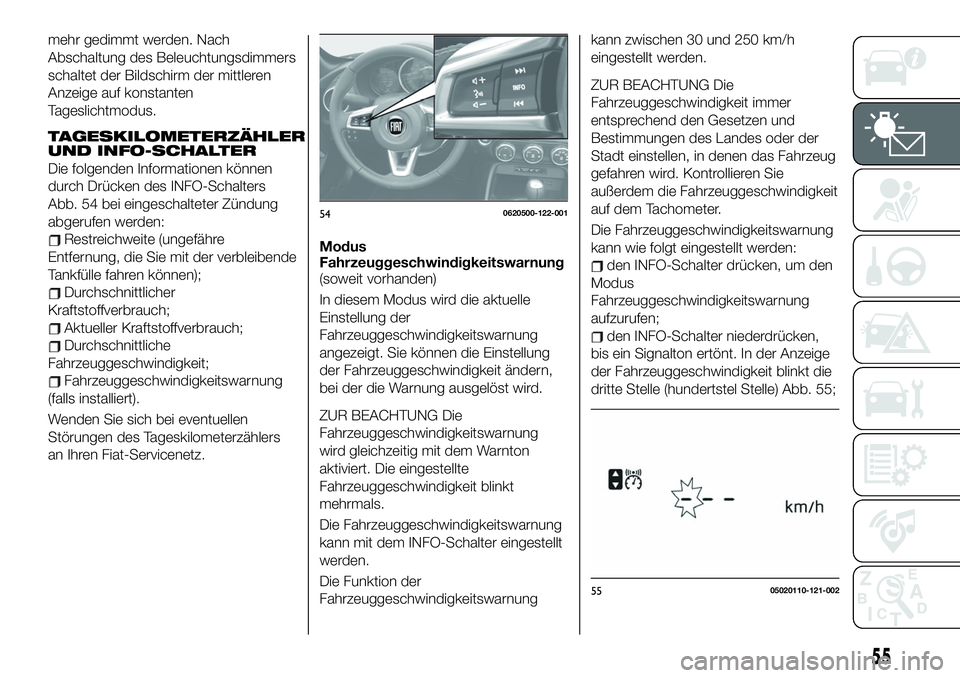

TAGESKILOMETERZÄHLER
UND INFO-SCHALTER
Die folgenden Informationen können
durch Drücken des INFO-Schalters
Abb. 54 bei eingeschalteter Zündung
abgerufen werden:
Restreichweite (ungefähre
Entfernung, die Sie mit der verbleibende
Tankfülle fahren können);
Durchschnittlicher
Kraftstoffverbrauch;
Aktueller Kraftstoffverbrauch;
Durchschnittliche
Fahrzeuggeschwindigkeit;
Fahrzeuggeschwindigkeitswarnung
(falls installiert).
Wenden Sie sich bei eventuellen
Störungen des Tageskilometerzählers
an Ihren Fiat-Servicenetz.Modus
Fahrzeuggeschwindigkeitswarnung
(soweit vorhanden)
In diesem Modus wird die aktuelle
Einstellung der
Fahrzeuggeschwindigkeitswarnung
angezeigt. Sie können die Einstellung
der Fahrzeuggeschwindigkeit ändern,
bei der die Warnung ausgelöst wird.
ZUR BEACHTUNG Die
Fahrzeuggeschwindigkeitswarnung
wird gleichzeitig mit dem Warnton
aktiviert. Die eingestellte
Fahrzeuggeschwindigkeit blinkt
mehrmals.
Die Fahrzeuggeschwindigkeitswarnung
kann mit dem INFO-Schalter eingestellt
werden.
Die Funktion der
Fahrzeuggeschwindigkeitswarnungkann zwischen 30 und 250 km/h
eingestellt werden.
ZUR BEACHTUNG Die
Fahrzeuggeschwindigkeit immer
entsprechend den Gesetzen und
Bestimmungen des Landes oder der
Stadt einstellen, in denen das Fahrzeug
gefahren wird. Kontrollieren Sie
außerdem die Fahrzeuggeschwindigkeit
auf dem Tachometer.
Die Fahrzeuggeschwindigkeitswarnung
kann wie folgt eingestellt werden:
den INFO-Schalter drücken, um den
Modus
Fahrzeuggeschwindigkeitswarnung
aufzurufen;
den INFO-Schalter niederdrücken,
bis ein Signalton ertönt. In der Anzeige
der Fahrzeuggeschwindigkeit blinkt die
dritte Stelle (hundertstel Stelle) Abb. 55;
540620500-122-001
5505020110-121-002
55

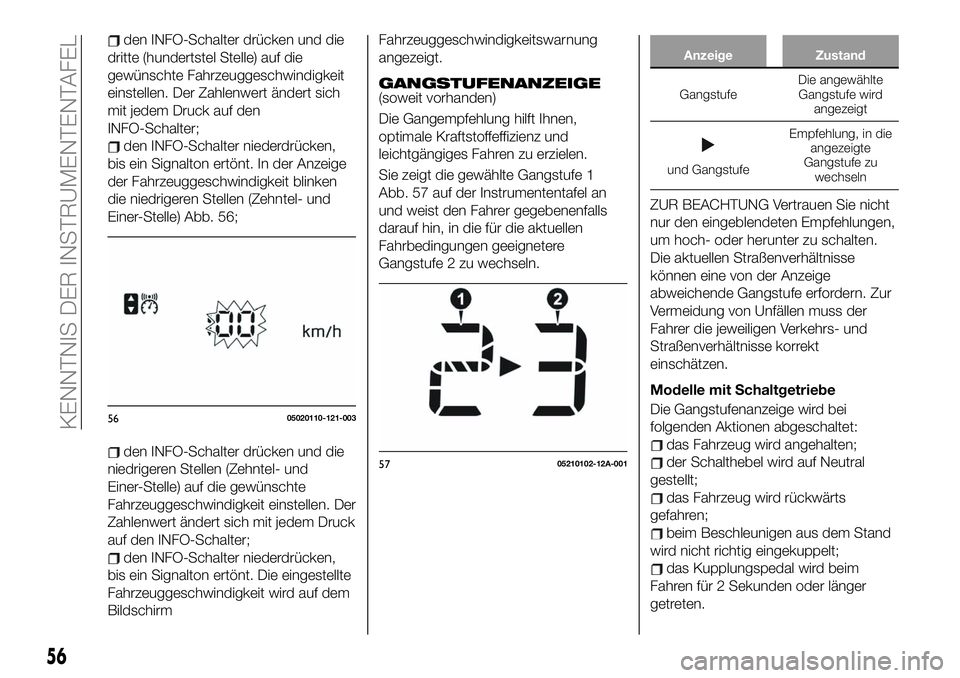

den INFO-Schalter drücken und die
dritte (hundertstel Stelle) auf die
gewünschte Fahrzeuggeschwindigkeit
einstellen. Der Zahlenwert ändert sich
mit jedem Druck auf den
INFO-Schalter;
den INFO-Schalter niederdrücken,
bis ein Signalton ertönt. In der Anzeige
der Fahrzeuggeschwindigkeit blinken
die niedrigeren Stellen (Zehntel- und
Einer-Stelle) Abb. 56;
den INFO-Schalter drücken und die
niedrigeren Stellen (Zehntel- und
Einer-Stelle) auf die gewünschte
Fahrzeuggeschwindigkeit einstellen. Der
Zahlenwert ändert sich mit jedem Druck
auf den INFO-Schalter;
den INFO-Schalter niederdrücken,
bis ein Signalton ertönt. Die eingestellte
Fahrzeuggeschwindigkeit wird auf dem
BildschirmFahrzeuggeschwindigkeitswarnung
angezeigt.
GANGSTUFENANZEIGE(soweit vorhanden)
Die Gangempfehlung hilft Ihnen,
optimale Kraftstoffeffizienz und
leichtgängiges Fahren zu erzielen.
Sie zeigt die gewählte Gangstufe 1
Abb. 57 auf der Instrumententafel an
und weist den Fahrer gegebenenfalls
darauf hin, in die für die aktuellen
Fahrbedingungen geeignetere
Gangstufe 2 zu wechseln.
Anzeige Zustand
GangstufeDie angewählte
Gangstufe wird
angezeigt
und GangstufeEmpfehlung, in die
angezeigte
Gangstufe zu
wechseln
ZUR BEACHTUNG Vertrauen Sie nicht
nur den eingeblendeten Empfehlungen,
um hoch- oder herunter zu schalten.
Die aktuellen Straßenverhältnisse
können eine von der Anzeige
abweichende Gangstufe erfordern. Zur
Vermeidung von Unfällen muss der
Fahrer die jeweiligen Verkehrs- und
Straßenverhältnisse korrekt
einschätzen.
Modelle mit Schaltgetriebe
Die Gangstufenanzeige wird bei
folgenden Aktionen abgeschaltet:
das Fahrzeug wird angehalten;
der Schalthebel wird auf Neutral
gestellt;
das Fahrzeug wird rückwärts
gefahren;
beim Beschleunigen aus dem Stand
wird nicht richtig eingekuppelt;
das Kupplungspedal wird beim
Fahren für 2 Sekunden oder länger
getreten.
5605020110-121-003
5705210102-12A-001
56
KENNTNIS DER INSTRUMENTENTAFEL

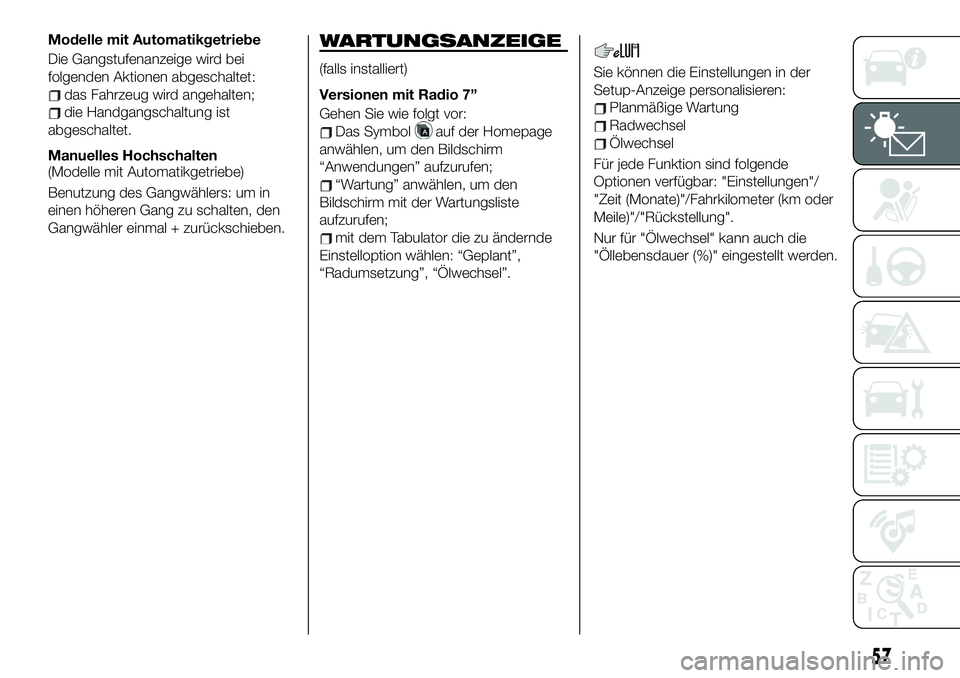

Modelle mit Automatikgetriebe
Die Gangstufenanzeige wird bei
folgenden Aktionen abgeschaltet:
das Fahrzeug wird angehalten;
die Handgangschaltung ist
abgeschaltet.
Manuelles Hochschalten
(Modelle mit Automatikgetriebe)
Benutzung des Gangwählers: um in
einen höheren Gang zu schalten, den
Gangwähler einmal + zurückschieben.
WARTUNGSANZEIGE
(falls installiert)
Versionen mit Radio 7”
Gehen Sie wie folgt vor:
Das Symbolauf der Homepage
anwählen, um den Bildschirm
“Anwendungen” aufzurufen;
“Wartung” anwählen, um den
Bildschirm mit der Wartungsliste
aufzurufen;
mit dem Tabulator die zu ändernde
Einstelloption wählen: “Geplant”,
“Radumsetzung”, “Ölwechsel”.
Sie können die Einstellungen in der
Setup-Anzeige personalisieren:
Planmäßige Wartung
Radwechsel
Ölwechsel
Für jede Funktion sind folgende
Optionen verfügbar: "Einstellungen"/
"Zeit (Monate)"/Fahrkilometer (km oder
Meile)"/"Rückstellung".
Nur für "Ölwechsel" kann auch die
"Öllebensdauer (%)" eingestellt werden.
57

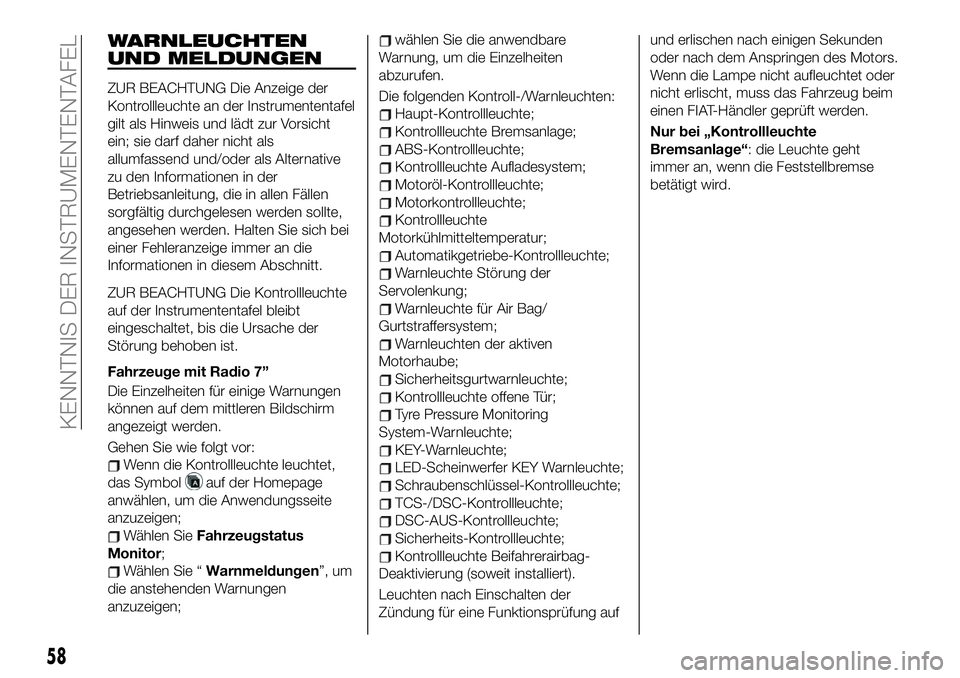

WARNLEUCHTEN
UND MELDUNGEN
ZUR BEACHTUNG Die Anzeige der
Kontrollleuchte an der Instrumententafel
gilt als Hinweis und lädt zur Vorsicht
ein; sie darf daher nicht als
allumfassend und/oder als Alternative
zu den Informationen in der
Betriebsanleitung, die in allen Fällen
sorgfältig durchgelesen werden sollte,
angesehen werden. Halten Sie sich bei
einer Fehleranzeige immer an die
Informationen in diesem Abschnitt.
ZUR BEACHTUNG Die Kontrollleuchte
auf der Instrumententafel bleibt
eingeschaltet, bis die Ursache der
Störung behoben ist.
Fahrzeuge mit Radio 7”
Die Einzelheiten für einige Warnungen
können auf dem mittleren Bildschirm
angezeigt werden.
Gehen Sie wie folgt vor:
Wenn die Kontrollleuchte leuchtet,
das Symbol
auf der Homepage
anwählen, um die Anwendungsseite
anzuzeigen;
Wählen SieFahrzeugstatus
Monitor;
Wählen Sie “Warnmeldungen”, um
die anstehenden Warnungen
anzuzeigen;
wählen Sie die anwendbare
Warnung, um die Einzelheiten
abzurufen.
Die folgenden Kontroll-/Warnleuchten:
Haupt-Kontrollleuchte;
Kontrollleuchte Bremsanlage;
ABS-Kontrollleuchte;
Kontrollleuchte Aufladesystem;
Motoröl-Kontrollleuchte;
Motorkontrollleuchte;
Kontrollleuchte
Motorkühlmitteltemperatur;
Automatikgetriebe-Kontrollleuchte;
Warnleuchte Störung der
Servolenkung;
Warnleuchte für Air Bag/
Gurtstraffersystem;
Warnleuchten der aktiven
Motorhaube;
Sicherheitsgurtwarnleuchte;
Kontrollleuchte offene Tür;
Tyre Pressure Monitoring
System-Warnleuchte;
KEY-Warnleuchte;
LED-Scheinwerfer KEY Warnleuchte;
Schraubenschlüssel-Kontrollleuchte;
TCS-/DSC-Kontrollleuchte;
DSC-AUS-Kontrollleuchte;
Sicherheits-Kontrollleuchte;
Kontrollleuchte Beifahrerairbag-
Deaktivierung (soweit installiert).
Leuchten nach Einschalten der
Zündung für eine Funktionsprüfung aufund erlischen nach einigen Sekunden
oder nach dem Anspringen des Motors.
Wenn die Lampe nicht aufleuchtet oder
nicht erlischt, muss das Fahrzeug beim
einen FIAT-Händler geprüft werden.
Nur bei „Kontrollleuchte
Bremsanlage“: die Leuchte geht
immer an, wenn die Feststellbremse
betätigt wird.
58
KENNTNIS DER INSTRUMENTENTAFEL

WARNLEUCHTEN AN DER INSTRUMENTENTAFEL
Rote Warnleuchten
Kontrollleuchte Bedeutung Maßnahme
WARNLEUCHTE FESTSTELLBREMSE -
WARNLEUCHTE WARTUNG -
WARNLEUCHTE NIEDRIGER
BREMSFLÜSSIGKEITSSTAND
Warnleuchte Feststellbremse /
Warnleuchte Wartung
Die Lampe leuchtet bei eingelegter
Feststellbremse auf, wenn die Zündung auf
START oder ON gestellt wird. Sie erlischt,
wenn die Feststellbremse voll gelöst wird.
Warnung niedriger
Bremsflüssigkeitsstand
Wenn die Bremswarnleuchte nach dem Lösen
der Feststellbremse nicht erlischt, kann der
Bremsflüssigkeitsstand niedrig sein oder im
Bremssystem liegt eine Störung vor.
WICHTIG Fahren Sie nicht mit dem Fahrzeug,
wenn die Warnleuchte der Bremsanlage
leuchtet. Lassen Sie die Bremsen
schnellstmöglich von einem Fiat-Servicenetz
kontrollieren. Das Fahren mit aktivierter
Warnleuchte des Bremssystems ist gefährlich.
Sie zeigt an, dass die Bremsen nicht
funktionstüchtig sind und ganz ausfallen
können. Wenn die Warnleuchte nach dem
Lösen der Feststellbremse nicht erlischt, die
Bremse sofort kontrollieren lassen.
WICHTIG Außerdem kann die Bremswirkung
nachlassen, sodass Sie das Bremspedal
stärker als normal treten müssen, um das
Fahrzeug anzuhalten.Halten Sie das Fahrzeug sofort an einem
sicheren Ort an und wenden Sie sich an einen
Fiat-Servicenetz.
59

Kontrollleuchte Bedeutung Maßnahme

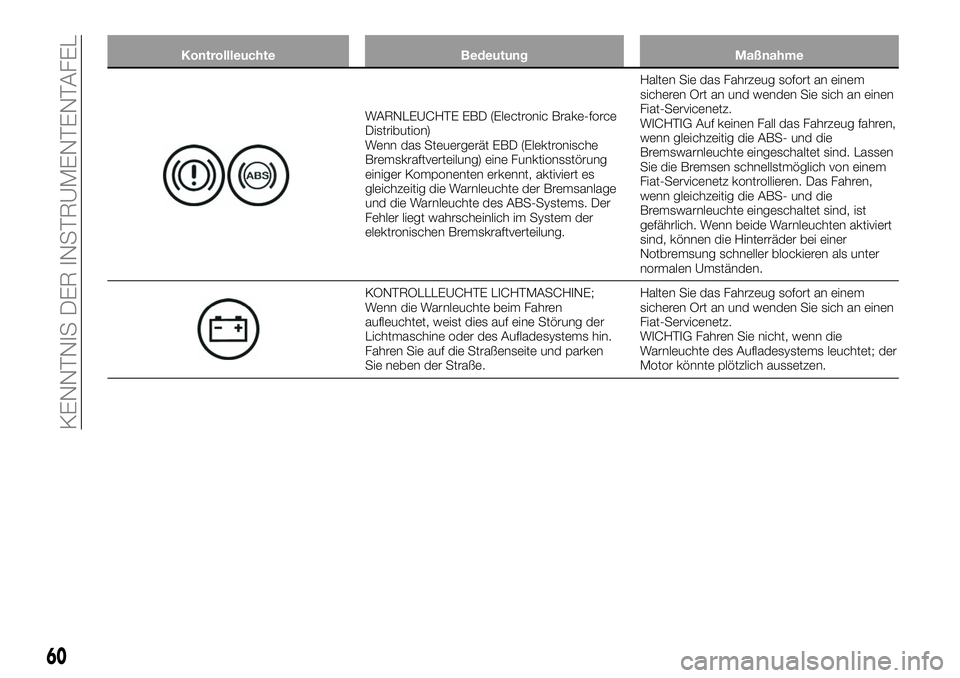

WARNLEUCHTE EBD (Electronic Brake-force
Distribution)
Wenn das Steuergerät EBD (Elektronische
Bremskraftverteilung) eine Funktionsstörung
einiger Komponenten erkennt, aktiviert es
gleichzeitig die Warnleuchte der Bremsanlage
und die Warnleuchte des ABS-Systems. Der
Fehler liegt wahrscheinlich im System der
elektronischen Bremskraftverteilung.Halten Sie das Fahrzeug sofort an einem
sicheren Ort an und wenden Sie sich an einen
Fiat-Servicenetz.
WICHTIG Auf keinen Fall das Fahrzeug fahren,
wenn gleichzeitig die ABS- und die
Bremswarnleuchte eingeschaltet sind. Lassen
Sie die Bremsen schnellstmöglich von einem
Fiat-Servicenetz kontrollieren. Das Fahren,
wenn gleichzeitig die ABS- und die
Bremswarnleuchte eingeschaltet sind, ist
gefährlich. Wenn beide Warnleuchten aktiviert
sind, können die Hinterräder bei einer
Notbremsung schneller blockieren als unter
normalen Umständen.
KONTROLLLEUCHTE LICHTMASCHINE;
Wenn die Warnleuchte beim Fahren
aufleuchtet, weist dies auf eine Störung der
Lichtmaschine oder des Aufladesystems hin.
Fahren Sie auf die Straßenseite und parken
Sie neben der Straße.Halten Sie das Fahrzeug sofort an einem
sicheren Ort an und wenden Sie sich an einen
Fiat-Servicenetz.
WICHTIG Fahren Sie nicht, wenn die
Warnleuchte des Aufladesystems leuchtet; der
Motor könnte plötzlich aussetzen.
60
KENNTNIS DER INSTRUMENTENTAFEL

Kontrollleuchte Bedeutung Maßnahme

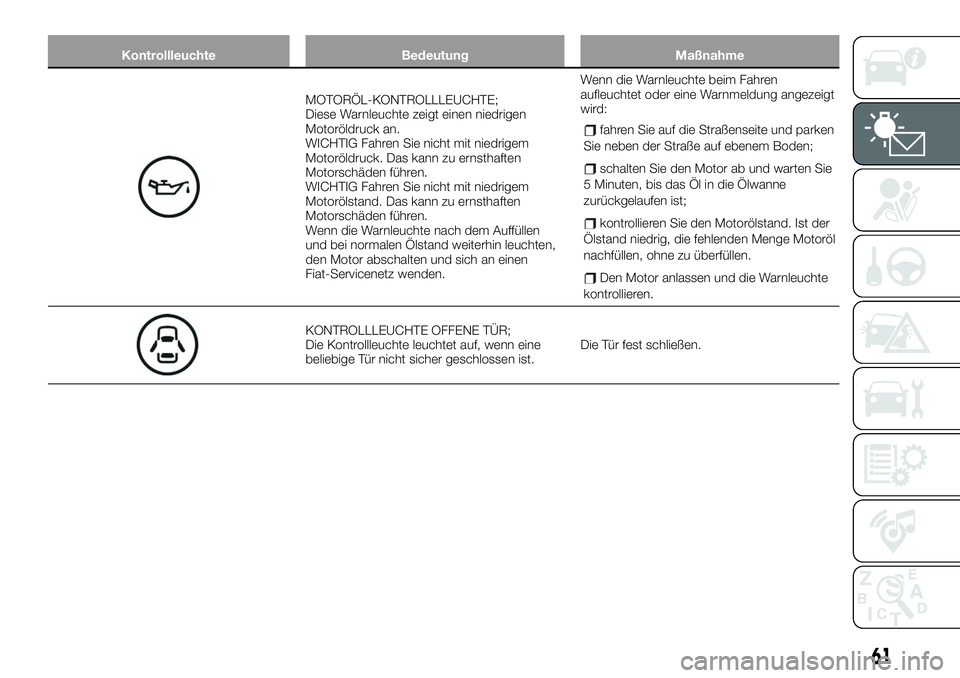

MOTORÖL-KONTROLLLEUCHTE;
Diese Warnleuchte zeigt einen niedrigen
Motoröldruck an.
WICHTIG Fahren Sie nicht mit niedrigem
Motoröldruck. Das kann zu ernsthaften
Motorschäden führen.
WICHTIG Fahren Sie nicht mit niedrigem
Motorölstand. Das kann zu ernsthaften
Motorschäden führen.
Wenn die Warnleuchte nach dem Auffüllen
und bei normalen Ölstand weiterhin leuchten,
den Motor abschalten und sich an einen
Fiat-Servicenetz wenden.Wenn die Warnleuchte beim Fahren
aufleuchtet oder eine Warnmeldung angezeigt
wird:
fahren Sie auf die Straßenseite und parken
Sie neben der Straße auf ebenem Boden;
schalten Sie den Motor ab und warten Sie
5 Minuten, bis das Öl in die Ölwanne
zurückgelaufen ist;
kontrollieren Sie den Motorölstand. Ist der
Ölstand niedrig, die fehlenden Menge Motoröl
nachfüllen, ohne zu überfüllen.
Den Motor anlassen und die Warnleuchte
kontrollieren.
KONTROLLLEUCHTE OFFENE TÜR;
Die Kontrollleuchte leuchtet auf, wenn eine
beliebige Tür nicht sicher geschlossen ist.Die Tür fest schließen.
61

Kontrollleuchte Bedeutung Maßnahme

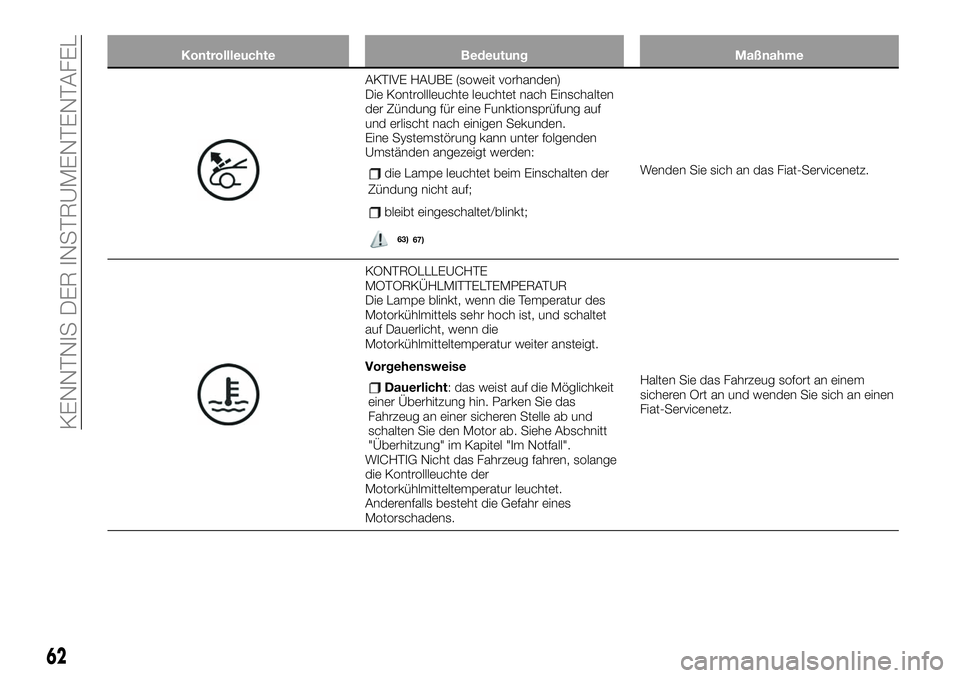

AKTIVE HAUBE (soweit vorhanden)
Die Kontrollleuchte leuchtet nach Einschalten
der Zündung für eine Funktionsprüfung auf
und erlischt nach einigen Sekunden.
Eine Systemstörung kann unter folgenden
Umständen angezeigt werden:
die Lampe leuchtet beim Einschalten der
Zündung nicht auf;
bleibt eingeschaltet/blinkt;
63)
Wenden Sie sich an das Fiat-Servicenetz.
KONTROLLLEUCHTE
MOTORKÜHLMITTELTEMPERATUR
Die Lampe blinkt, wenn die Temperatur des
Motorkühlmittels sehr hoch ist, und schaltet
auf Dauerlicht, wenn die
Motorkühlmitteltemperatur weiter ansteigt.
Vorgehensweise
Dauerlicht: das weist auf die Möglichkeit
einer Überhitzung hin. Parken Sie das
Fahrzeug an einer sicheren Stelle ab und
schalten Sie den Motor ab. Siehe Abschnitt
"Überhitzung" im Kapitel "Im Notfall".
WICHTIG Nicht das Fahrzeug fahren, solange
die Kontrollleuchte der
Motorkühlmitteltemperatur leuchtet.
Anderenfalls besteht die Gefahr eines
Motorschadens.Halten Sie das Fahrzeug sofort an einem
sicheren Ort an und wenden Sie sich an einen
Fiat-Servicenetz.
62
KENNTNIS DER INSTRUMENTENTAFEL
67)
