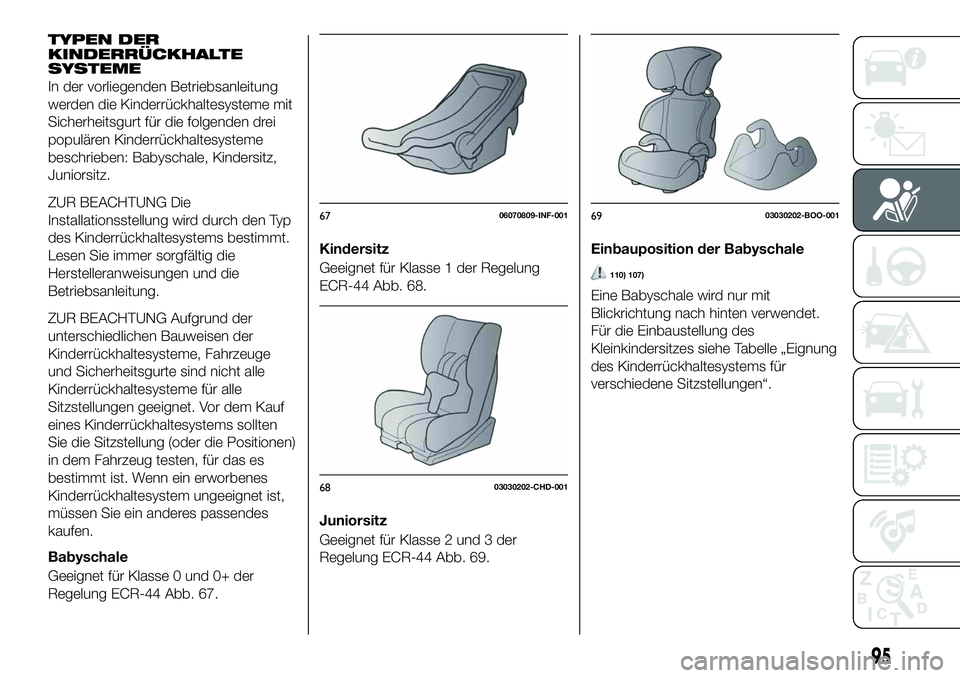

TYPEN DER
KINDERRÜCKHALTE
SYSTEME
In der vorliegenden Betriebsanleitung
werden die Kinderrückhaltesysteme mit
Sicherheitsgurt für die folgenden drei
populären Kinderrückhaltesysteme
beschrieben: Babyschale, Kindersitz,
Juniorsitz.
ZUR BEACHTUNG Die
Installationsstellung wird durch den Typ
des Kinderrückhaltesystems bestimmt.
Lesen Sie immer sorgfältig die
Herstelleranweisungen und die
Betriebsanleitung.
ZUR BEACHTUNG Aufgrund der
unterschiedlichen Bauweisen der
Kinderrückhaltesysteme, Fahrzeuge
und Sicherheitsgurte sind nicht alle
Kinderrückhaltesysteme für alle
Sitzstellungen geeignet. Vor dem Kauf
eines Kinderrückhaltesystems sollten
Sie die Sitzstellung (oder die Positionen)
in dem Fahrzeug testen, für das es
bestimmt ist. Wenn ein erworbenes
Kinderrückhaltesystem ungeeignet ist,
müssen Sie ein anderes passendes
kaufen.
Babyschale
Geeignet für Klasse 0 und 0+ der
Regelung ECR-44 Abb. 67.Kindersitz
Geeignet für Klasse 1 der Regelung
ECR-44 Abb. 68.
Juniorsitz
Geeignet für Klasse 2 und 3 der
Regelung ECR-44 Abb. 69.Einbauposition der Babyschale
110) 107)
Eine Babyschale wird nur mit
Blickrichtung nach hinten verwendet.
Für die Einbaustellung des
Kleinkindersitzes siehe Tabelle „Eignung
des Kinderrückhaltesystems für
verschiedene Sitzstellungen“.
6706070809-INF-001
6803030202-CHD-001
6903030202-BOO-001
95

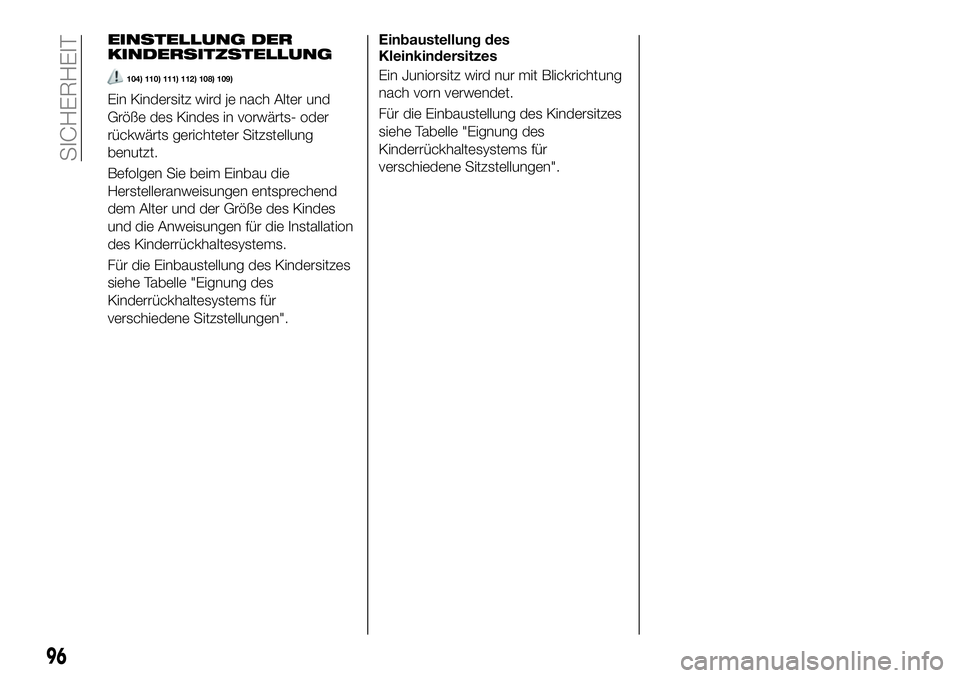

EINSTELLUNG DER
KINDERSITZSTELLUNG
104) 110) 111) 112) 108) 109)
Ein Kindersitz wird je nach Alter und
Größe des Kindes in vorwärts- oder
rückwärts gerichteter Sitzstellung
benutzt.
Befolgen Sie beim Einbau die
Herstelleranweisungen entsprechend
dem Alter und der Größe des Kindes
und die Anweisungen für die Installation
des Kinderrückhaltesystems.
Für die Einbaustellung des Kindersitzes
siehe Tabelle "Eignung des
Kinderrückhaltesystems für
verschiedene Sitzstellungen".Einbaustellung des
Kleinkindersitzes
Ein Juniorsitz wird nur mit Blickrichtung
nach vorn verwendet.
Für die Einbaustellung des Kindersitzes
siehe Tabelle "Eignung des
Kinderrückhaltesystems für
verschiedene Sitzstellungen".
96
SICHERHEIT

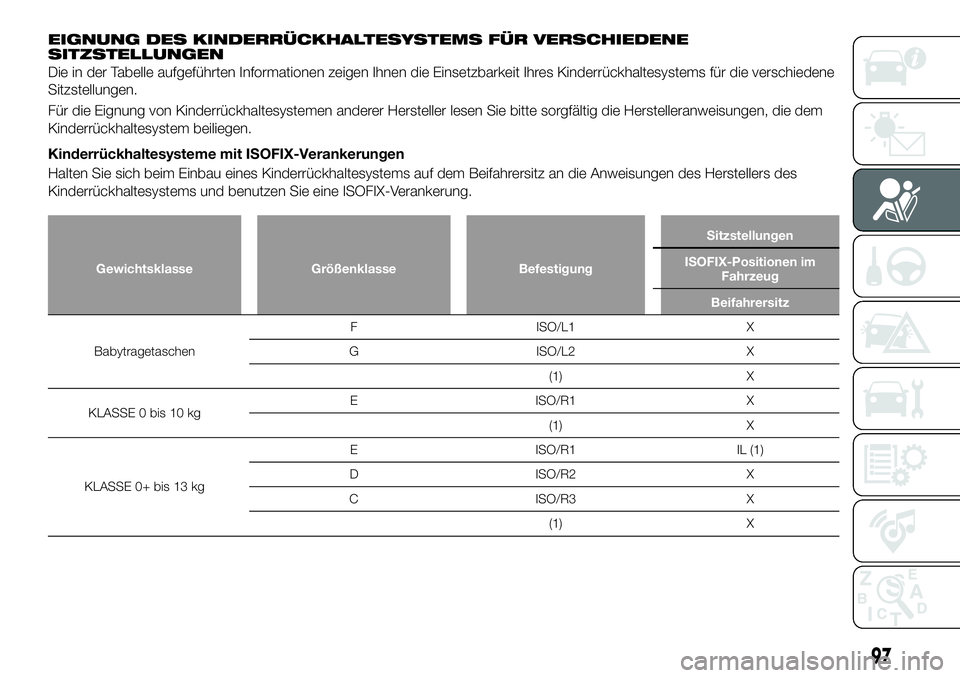

EIGNUNG DES KINDERRÜCKHALTESYSTEMS FÜR VERSCHIEDENE
SITZSTELLUNGEN
Die in der Tabelle aufgeführten Informationen zeigen Ihnen die Einsetzbarkeit Ihres Kinderrückhaltesystems für die verschiedene
Sitzstellungen.
Für die Eignung von Kinderrückhaltesystemen anderer Hersteller lesen Sie bitte sorgfältig die Herstelleranweisungen, die dem
Kinderrückhaltesystem beiliegen.
Kinderrückhaltesysteme mit ISOFIX-Verankerungen
Halten Sie sich beim Einbau eines Kinderrückhaltesystems auf dem Beifahrersitz an die Anweisungen des Herstellers des
Kinderrückhaltesystems und benutzen Sie eine ISOFIX-Verankerung.
Gewichtsklasse Größenklasse BefestigungSitzstellungen
ISOFIX-Positionen im
Fahrzeug
Beifahrersitz
BabytragetaschenF ISO/L1 X
G ISO/L2 X
(1) X
KLASSE 0 bis 10 kgE ISO/R1 X
(1) X
KLASSE 0+ bis 13 kgE ISO/R1 IL (1)
D ISO/R2 X
C ISO/R3 X
(1) X
97

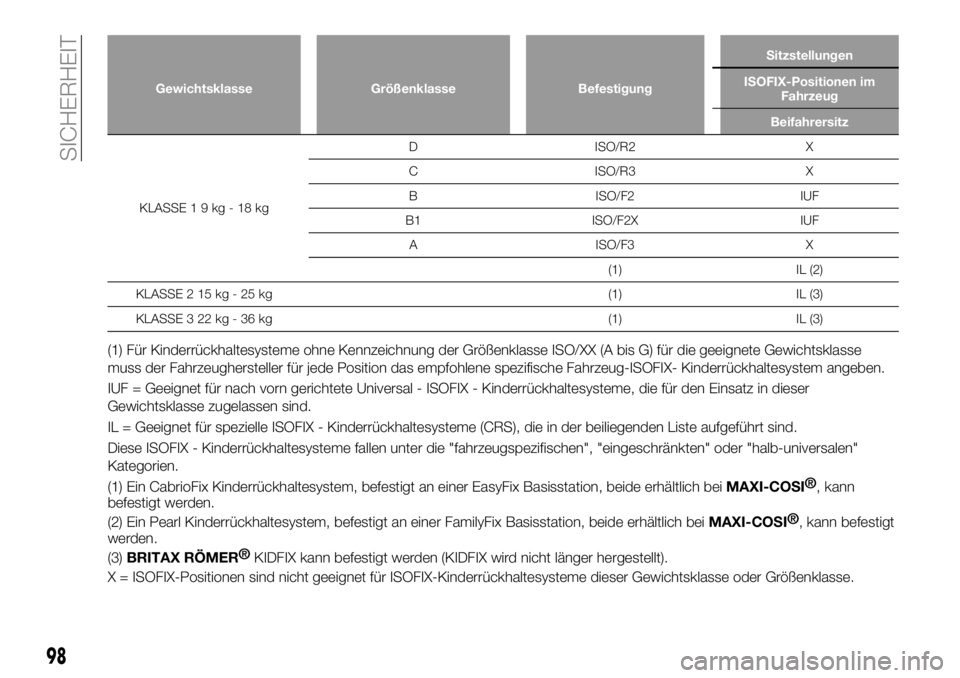

Gewichtsklasse Größenklasse BefestigungSitzstellungen
ISOFIX-Positionen im
Fahrzeug
Beifahrersitz
KLASSE19kg-18kgD ISO/R2 X
C ISO/R3 X
B ISO/F2 IUF
B1 ISO/F2X IUF
A ISO/F3 X
(1) IL (2)
KLASSE 2 15 kg - 25 kg (1) IL (3)
KLASSE 3 22 kg - 36 kg (1) IL (3)
(1) Für Kinderrückhaltesysteme ohne Kennzeichnung der Größenklasse ISO/XX (A bis G) für die geeignete Gewichtsklasse
muss der Fahrzeughersteller für jede Position das empfohlene spezifische Fahrzeug-ISOFIX- Kinderrückhaltesystem angeben.
IUF = Geeignet für nach vorn gerichtete Universal - ISOFIX - Kinderrückhaltesysteme, die für den Einsatz in dieser
Gewichtsklasse zugelassen sind.
IL = Geeignet für spezielle ISOFIX - Kinderrückhaltesysteme (CRS), die in der beiliegenden Liste aufgeführt sind.
Diese ISOFIX - Kinderrückhaltesysteme fallen unter die "fahrzeugspezifischen", "eingeschränkten" oder "halb-universalen"
Kategorien.
(1) Ein CabrioFix Kinderrückhaltesystem, befestigt an einer EasyFix Basisstation, beide erhältlich bei
MAXI-COSI®
, kann
befestigt werden.
(2) Ein Pearl Kinderrückhaltesystem, befestigt an einer FamilyFix Basisstation, beide erhältlich bei
MAXI-COSI®
, kann befestigt
werden.
(3)
BRITAX RÖMER®
KIDFIX kann befestigt werden (KIDFIX wird nicht länger hergestellt).
X = ISOFIX-Positionen sind nicht geeignet für ISOFIX-Kinderrückhaltesysteme dieser Gewichtsklasse oder Größenklasse.
98
SICHERHEIT

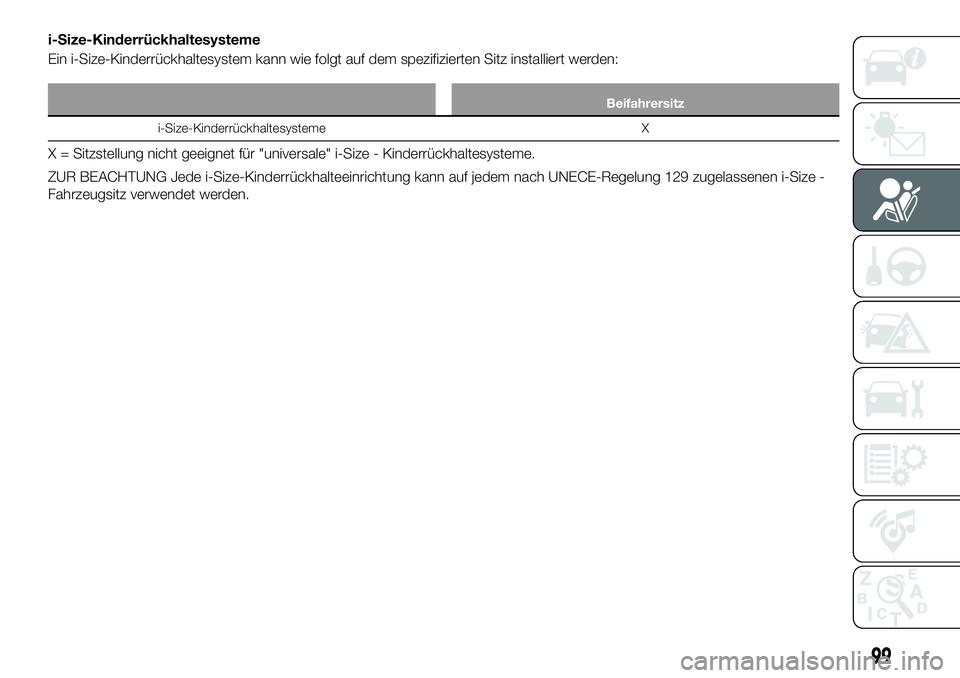

i-Size-Kinderrückhaltesysteme
Ein i-Size-Kinderrückhaltesystem kann wie folgt auf dem spezifizierten Sitz installiert werden:
Beifahrersitz
i-Size-Kinderrückhaltesysteme X
X = Sitzstellung nicht geeignet für "universale" i-Size - Kinderrückhaltesysteme.
ZUR BEACHTUNG Jede i-Size-Kinderrückhalteeinrichtung kann auf jedem nach UNECE-Regelung 129 zugelassenen i-Size -
Fahrzeugsitz verwendet werden.
99

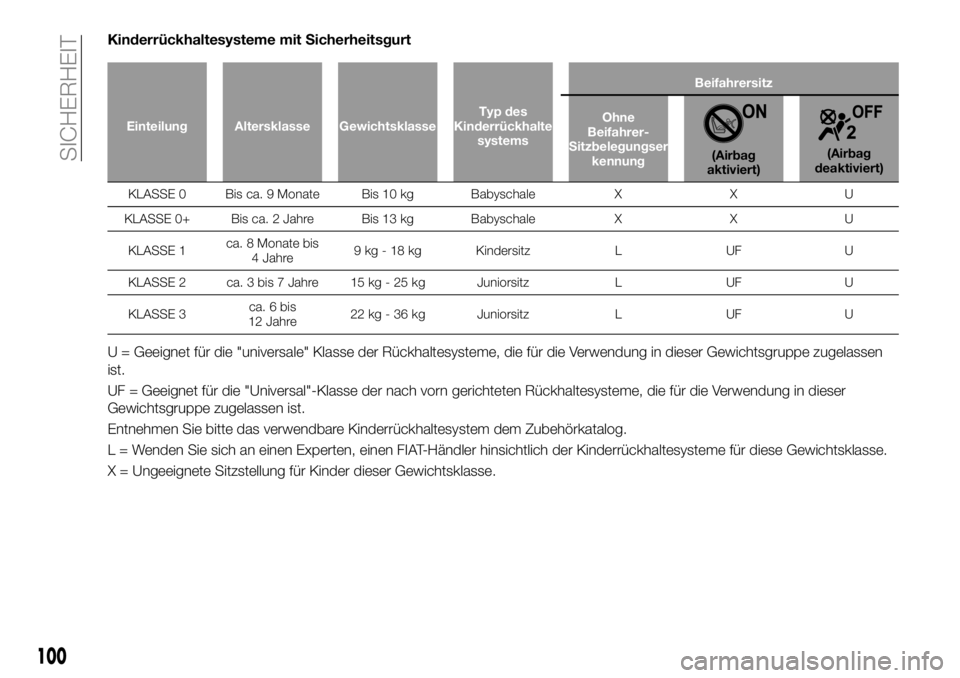

Kinderrückhaltesysteme mit Sicherheitsgurt
Einteilung Altersklasse GewichtsklasseTyp des
Kinderrückhalte
systemsBeifahrersitz
Ohne
Beifahrer-
Sitzbelegungser
kennung
(Airbag
aktiviert)(Airbag
deaktiviert)
KLASSE 0 Bis ca. 9 Monate Bis 10 kg Babyschale X X U
KLASSE 0+ Bis ca. 2 Jahre Bis 13 kg Babyschale X X U
KLASSE 1ca. 8 Monate bis
4 Jahre9 kg - 18 kg Kindersitz L UF U
KLASSE 2 ca. 3 bis 7 Jahre 15 kg - 25 kg Juniorsitz L UF U
KLASSE 3ca. 6 bis
12 Jahre22 kg - 36 kg Juniorsitz L UF U
U = Geeignet für die "universale" Klasse der Rückhaltesysteme, die für die Verwendung in dieser Gewichtsgruppe zugelassen
ist.
UF = Geeignet für die "Universal"-Klasse der nach vorn gerichteten Rückhaltesysteme, die für die Verwendung in dieser
Gewichtsgruppe zugelassen ist.
Entnehmen Sie bitte das verwendbare Kinderrückhaltesystem dem Zubehörkatalog.
L = Wenden Sie sich an einen Experten, einen FIAT-Händler hinsichtlich der Kinderrückhaltesysteme für diese Gewichtsklasse.
X = Ungeeignete Sitzstellung für Kinder dieser Gewichtsklasse.
100
SICHERHEIT

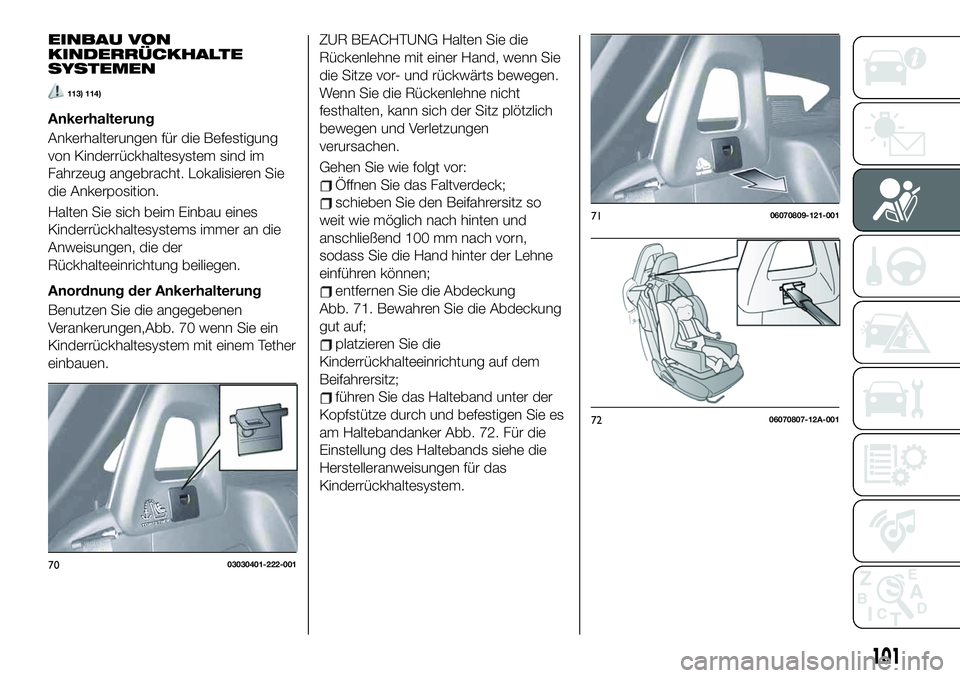

EINBAU VON
KINDERRÜCKHALTE
SYSTEMEN
113) 114)
Ankerhalterung
Ankerhalterungen für die Befestigung
von Kinderrückhaltesystem sind im
Fahrzeug angebracht. Lokalisieren Sie
die Ankerposition.
Halten Sie sich beim Einbau eines
Kinderrückhaltesystems immer an die
Anweisungen, die der
Rückhalteeinrichtung beiliegen.
Anordnung der Ankerhalterung
Benutzen Sie die angegebenen
Verankerungen,Abb. 70 wenn Sie ein
Kinderrückhaltesystem mit einem Tether
einbauen.
ZUR BEACHTUNG Halten Sie die
Rückenlehne mit einer Hand, wenn Sie
die Sitze vor- und rückwärts bewegen.
Wenn Sie die Rückenlehne nicht
festhalten, kann sich der Sitz plötzlich
bewegen und Verletzungen
verursachen.
Gehen Sie wie folgt vor:
Öffnen Sie das Faltverdeck;
schieben Sie den Beifahrersitz so
weit wie möglich nach hinten und
anschließend 100 mm nach vorn,
sodass Sie die Hand hinter der Lehne
einführen können;
entfernen Sie die Abdeckung
Abb. 71. Bewahren Sie die Abdeckung
gut auf;
platzieren Sie die
Kinderrückhalteeinrichtung auf dem
Beifahrersitz;
führen Sie das Halteband unter der
Kopfstütze durch und befestigen Sie es
am Haltebandanker Abb. 72. Für die
Einstellung des Haltebands siehe die
Herstelleranweisungen für das
Kinderrückhaltesystem.
7003030401-222-001
7106070809-121-001
7206070807-12A-001
101

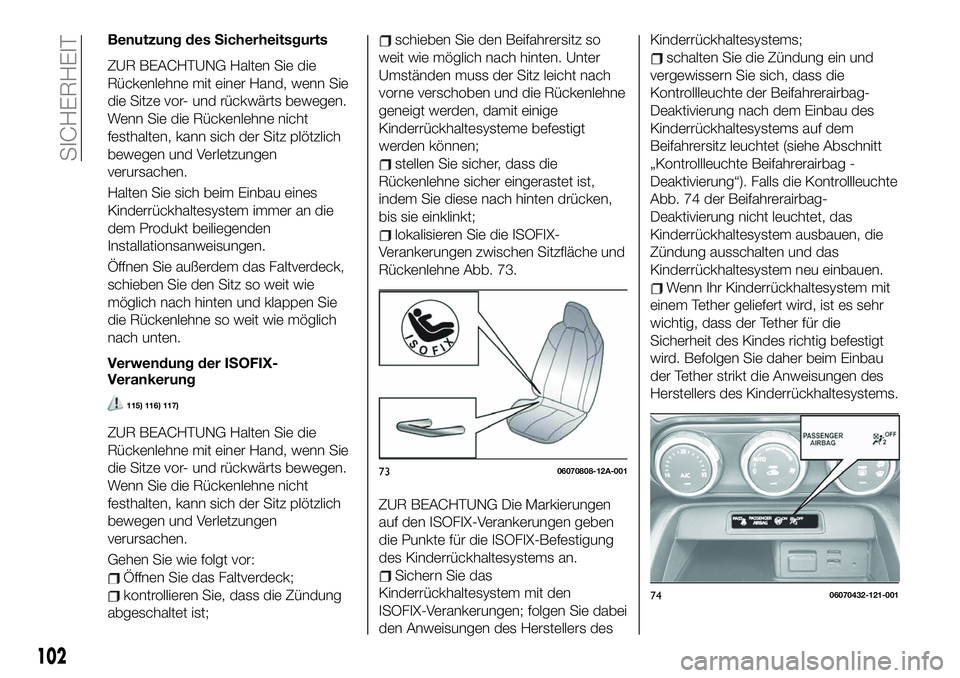

Benutzung des Sicherheitsgurts
ZUR BEACHTUNG Halten Sie die
Rückenlehne mit einer Hand, wenn Sie
die Sitze vor- und rückwärts bewegen.
Wenn Sie die Rückenlehne nicht
festhalten, kann sich der Sitz plötzlich
bewegen und Verletzungen
verursachen.
Halten Sie sich beim Einbau eines
Kinderrückhaltesystem immer an die
dem Produkt beiliegenden
Installationsanweisungen.
Öffnen Sie außerdem das Faltverdeck,
schieben Sie den Sitz so weit wie
möglich nach hinten und klappen Sie
die Rückenlehne so weit wie möglich
nach unten.
Verwendung der ISOFIX-
Verankerung
115) 116) 117)
ZUR BEACHTUNG Halten Sie die
Rückenlehne mit einer Hand, wenn Sie
die Sitze vor- und rückwärts bewegen.
Wenn Sie die Rückenlehne nicht
festhalten, kann sich der Sitz plötzlich
bewegen und Verletzungen
verursachen.
Gehen Sie wie folgt vor:
Öffnen Sie das Faltverdeck;
kontrollieren Sie, dass die Zündung
abgeschaltet ist;
schieben Sie den Beifahrersitz so
weit wie möglich nach hinten. Unter
Umständen muss der Sitz leicht nach
vorne verschoben und die Rückenlehne
geneigt werden, damit einige
Kinderrückhaltesysteme befestigt
werden können;
stellen Sie sicher, dass die
Rückenlehne sicher eingerastet ist,
indem Sie diese nach hinten drücken,
bis sie einklinkt;
lokalisieren Sie die ISOFIX-
Verankerungen zwischen Sitzfläche und
Rückenlehne Abb. 73.
ZUR BEACHTUNG Die Markierungen
auf den ISOFIX-Verankerungen geben
die Punkte für die ISOFIX-Befestigung
des Kinderrückhaltesystems an.
Sichern Sie das
Kinderrückhaltesystem mit den
ISOFIX-Verankerungen; folgen Sie dabei
den Anweisungen des Herstellers desKinderrückhaltesystems;
schalten Sie die Zündung ein und
vergewissern Sie sich, dass die
Kontrollleuchte der Beifahrerairbag-
Deaktivierung nach dem Einbau des
Kinderrückhaltesystems auf dem
Beifahrersitz leuchtet (siehe Abschnitt
„Kontrollleuchte Beifahrerairbag -
Deaktivierung“). Falls die Kontrollleuchte
Abb. 74 der Beifahrerairbag-
Deaktivierung nicht leuchtet, das
Kinderrückhaltesystem ausbauen, die
Zündung ausschalten und das
Kinderrückhaltesystem neu einbauen.
Wenn Ihr Kinderrückhaltesystem mit
einem Tether geliefert wird, ist es sehr
wichtig, dass der Tether für die
Sicherheit des Kindes richtig befestigt
wird. Befolgen Sie daher beim Einbau
der Tether strikt die Anweisungen des
Herstellers des Kinderrückhaltesystems.
7306070808-12A-001
7406070432-121-001
102
SICHERHEIT
