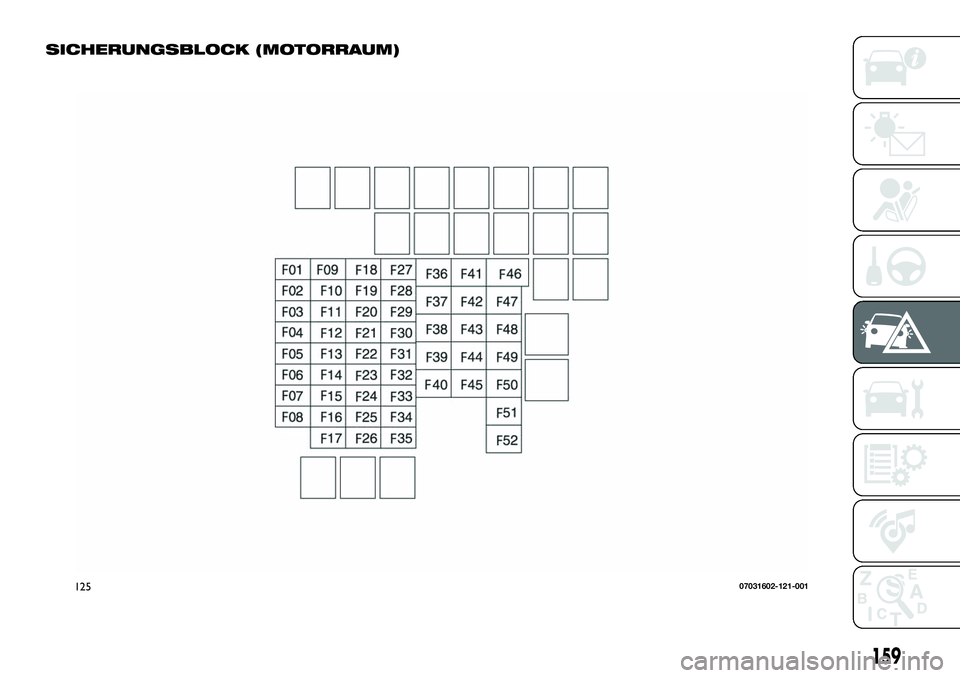

SICHERUNGSBLOCK (MOTORRAUM)
12507031602-121-001

160
IM NOTFALL

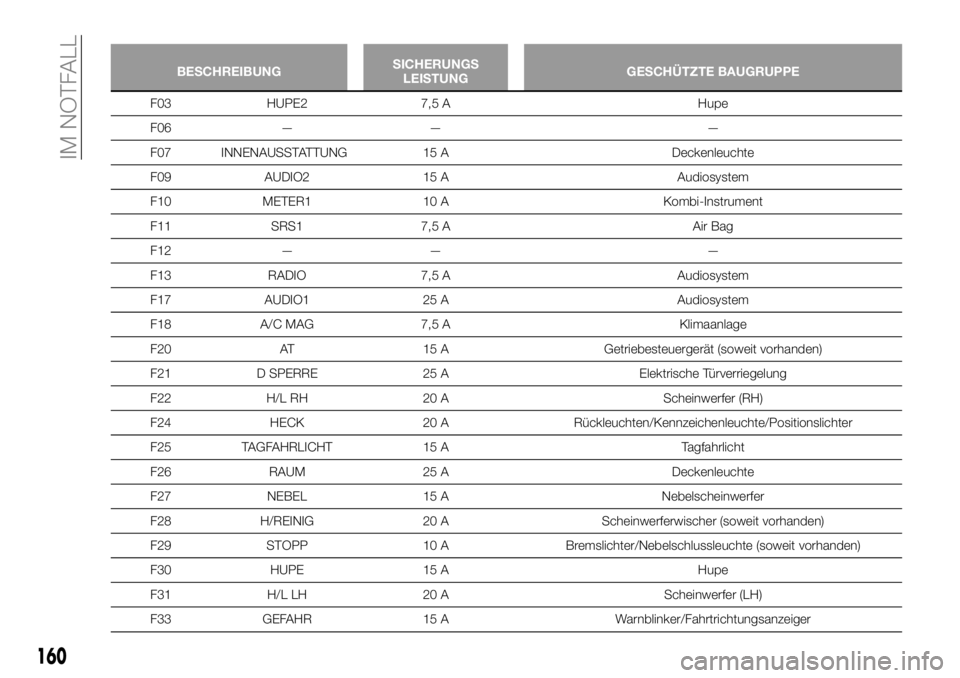

BESCHREIBUNGSICHERUNGS
LEISTUNGGESCHÜTZTE BAUGRUPPE
F03 HUPE2 7,5 A Hupe
F06 — — —
F07 INNENAUSSTATTUNG 15 A Deckenleuchte
F09 AUDIO2 15 A Audiosystem
F10 METER1 10 A Kombi-Instrument
F11 SRS1 7,5 A Air Bag
F12 — — —
F13 RADIO 7,5 A Audiosystem
F17 AUDIO1 25 A Audiosystem
F18 A/C MAG 7,5 A Klimaanlage
F20 AT 15 A Getriebesteuergerät (soweit vorhanden)
F21 D SPERRE 25 A Elektrische Türverriegelung
F22 H/L RH 20 A Scheinwerfer (RH)
F24 HECK 20 A Rückleuchten/Kennzeichenleuchte/Positionslichter
F25 TAGFAHRLICHT 15 A Tagfahrlicht
F26 RAUM 25 A Deckenleuchte
F27 NEBEL 15 A Nebelscheinwerfer
F28 H/REINIG 20 A Scheinwerferwischer (soweit vorhanden)
F29 STOPP 10 A Bremslichter/Nebelschlussleuchte (soweit vorhanden)
F30 HUPE 15 A Hupe
F31 H/L LH 20 A Scheinwerfer (LH)
F33 GEFAHR 15 A Warnblinker/Fahrtrichtungsanzeiger

161
BESCHREIBUNGSICHERUNGS
LEISTUNGGESCHÜTZTE BAUGRUPPE

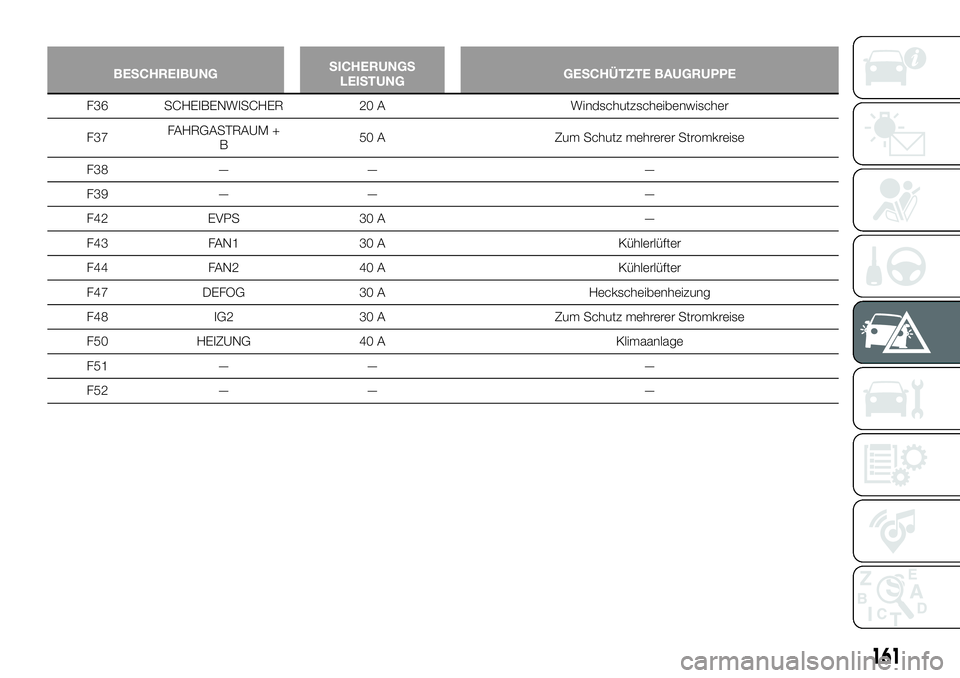

F36 SCHEIBENWISCHER 20 A Windschutzscheibenwischer
F37FAHRGASTRAUM +
B50 A Zum Schutz mehrerer Stromkreise
F38 — — —
F39 — — —
F42 EVPS 30 A —
F43 FAN1 30 A Kühlerlüfter
F44 FAN2 40 A Kühlerlüfter
F47 DEFOG 30 A Heckscheibenheizung
F48 IG2 30 A Zum Schutz mehrerer Stromkreise
F50 HEIZUNG 40 A Klimaanlage
F51 — — —
F52 — — —

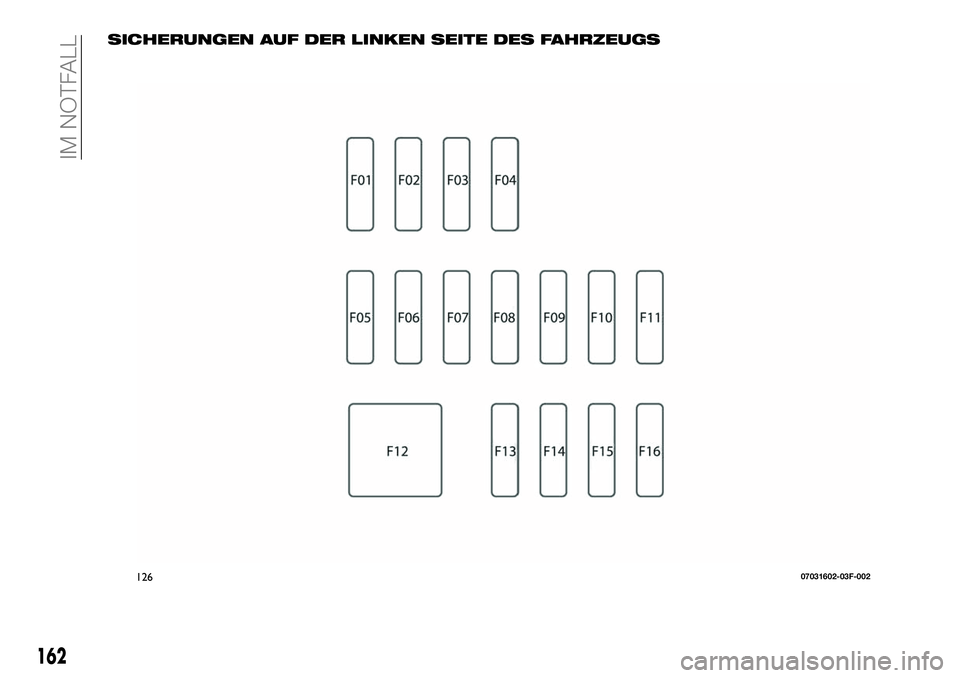

SICHERUNGEN AUF DER LINKEN SEITE DES FAHRZEUGS
12607031602-03F-002
162
IM NOTFALL

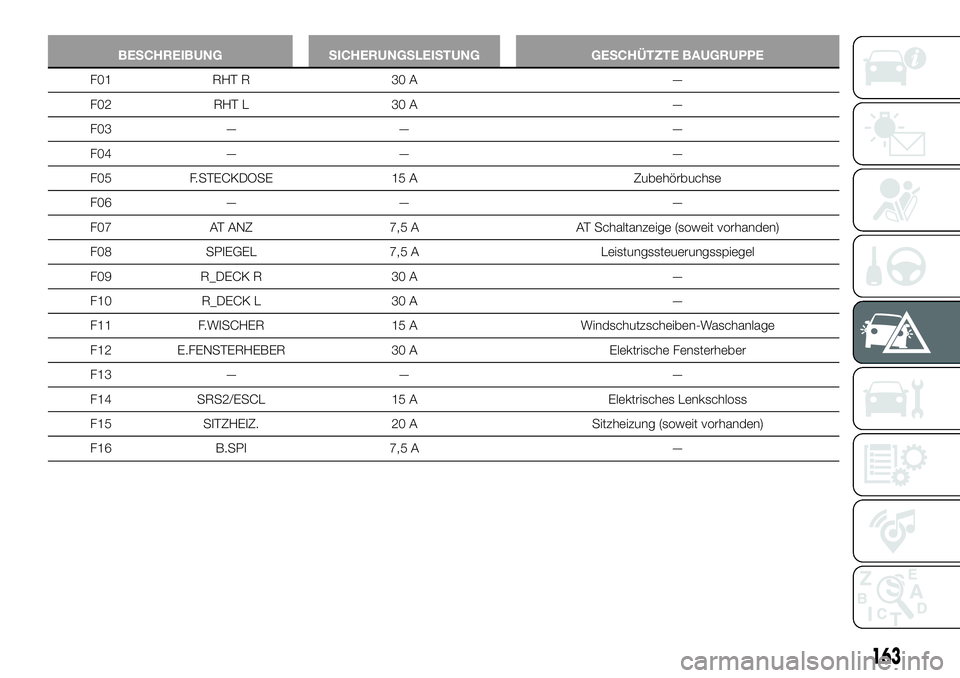

BESCHREIBUNG SICHERUNGSLEISTUNG GESCHÜTZTE BAUGRUPPE
F01 RHT R 30 A —
F02 RHT L 30 A —
F03 — — —
F04 — — —
F05 F.STECKDOSE 15 A Zubehörbuchse
F06 — — —
F07 AT ANZ 7,5 A AT Schaltanzeige (soweit vorhanden)
F08 SPIEGEL 7,5 A Leistungssteuerungsspiegel
F09 R_DECK R 30 A —
F10 R_DECK L 30 A —
F11 F.WISCHER 15 A Windschutzscheiben-Waschanlage
F12 E.FENSTERHEBER 30 A Elektrische Fensterheber
F13 — — —
F14 SRS2/ESCL 15 A Elektrisches Lenkschloss
F15 SITZHEIZ. 20 A Sitzheizung (soweit vorhanden)
F16 B.SPI 7,5 A —
163

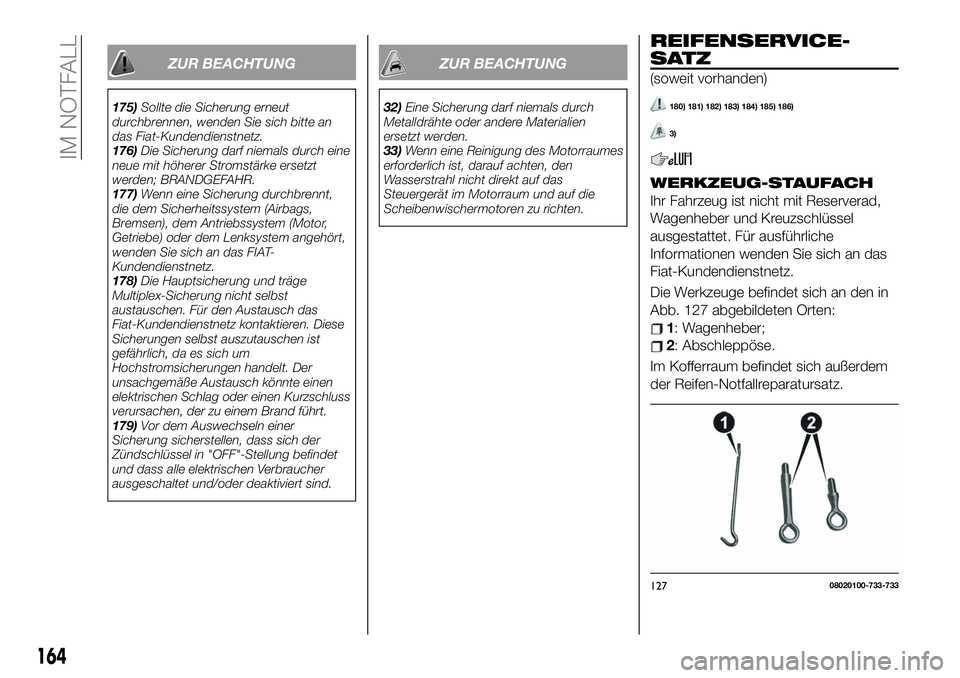

ZUR BEACHTUNG
175)Sollte die Sicherung erneut
durchbrennen, wenden Sie sich bitte an
das Fiat-Kundendienstnetz.
176)Die Sicherung darf niemals durch eine
neue mit höherer Stromstärke ersetzt
werden; BRANDGEFAHR.
177)Wenn eine Sicherung durchbrennt,
die dem Sicherheitssystem (Airbags,
Bremsen), dem Antriebssystem (Motor,
Getriebe) oder dem Lenksystem angehört,
wenden Sie sich an das FIAT-
Kundendienstnetz.
178)Die Hauptsicherung und träge
Multiplex-Sicherung nicht selbst
austauschen. Für den Austausch das
Fiat-Kundendienstnetz kontaktieren. Diese
Sicherungen selbst auszutauschen ist
gefährlich, da es sich um
Hochstromsicherungen handelt. Der
unsachgemäße Austausch könnte einen
elektrischen Schlag oder einen Kurzschluss
verursachen, der zu einem Brand führt.
179)Vor dem Auswechseln einer
Sicherung sicherstellen, dass sich der
Zündschlüssel in "OFF"-Stellung befindet
und dass alle elektrischen Verbraucher
ausgeschaltet und/oder deaktiviert sind.
ZUR BEACHTUNG
32)Eine Sicherung darf niemals durch
Metalldrähte oder andere Materialien
ersetzt werden.
33)Wenn eine Reinigung des Motorraumes
erforderlich ist, darauf achten, den
Wasserstrahl nicht direkt auf das
Steuergerät im Motorraum und auf die
Scheibenwischermotoren zu richten.
REIFENSERVICE-
SATZ
(soweit vorhanden)
180) 181) 182) 183) 184) 185) 186)
3)
WERKZEUG-STAUFACH
Ihr Fahrzeug ist nicht mit Reserverad,
Wagenheber und Kreuzschlüssel
ausgestattet. Für ausführliche
Informationen wenden Sie sich an das
Fiat-Kundendienstnetz.
Die Werkzeuge befindet sich an den in
Abb. 127 abgebildeten Orten:
1: Wagenheber;
2: Abschleppöse.
Im Kofferraum befindet sich außerdem
der Reifen-Notfallreparatursatz.
12708020100-733-733
164
IM NOTFALL

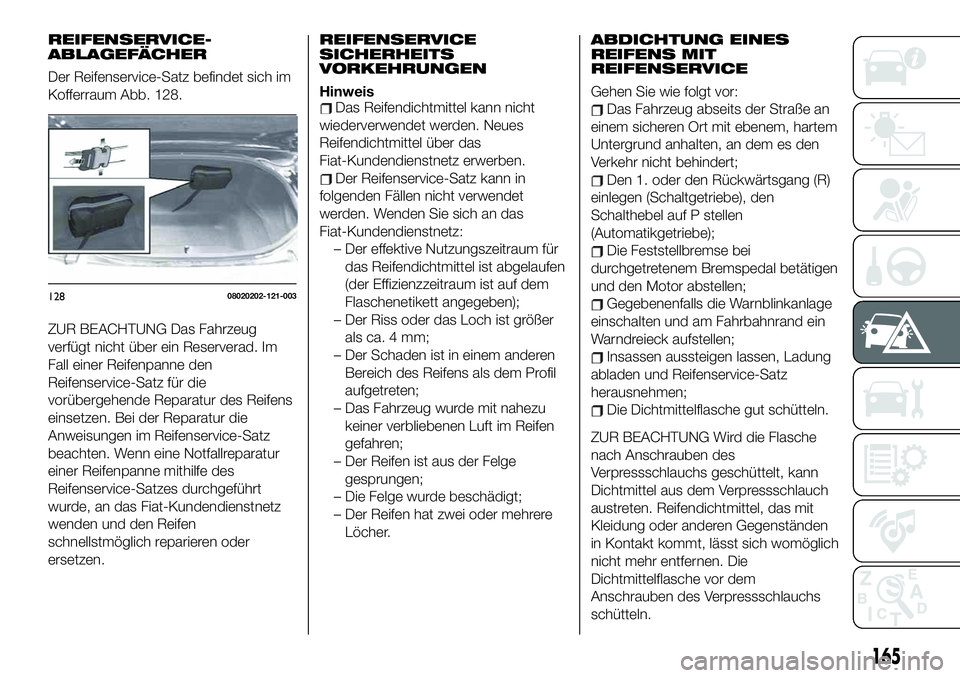

REIFENSERVICE-
ABLAGEFÄCHER
Der Reifenservice-Satz befindet sich im
Kofferraum Abb. 128.
ZUR BEACHTUNG Das Fahrzeug
verfügt nicht über ein Reserverad. Im
Fall einer Reifenpanne den
Reifenservice-Satz für die
vorübergehende Reparatur des Reifens
einsetzen. Bei der Reparatur die
Anweisungen im Reifenservice-Satz
beachten. Wenn eine Notfallreparatur
einer Reifenpanne mithilfe des
Reifenservice-Satzes durchgeführt
wurde, an das Fiat-Kundendienstnetz
wenden und den Reifen
schnellstmöglich reparieren oder
ersetzen.REIFENSERVICE
SICHERHEITS
VORKEHRUNGEN
HinweisDas Reifendichtmittel kann nicht
wiederverwendet werden. Neues
Reifendichtmittel über das
Fiat-Kundendienstnetz erwerben.
Der Reifenservice-Satz kann in
folgenden Fällen nicht verwendet
werden. Wenden Sie sich an das
Fiat-Kundendienstnetz:
– Der effektive Nutzungszeitraum für
das Reifendichtmittel ist abgelaufen
(der Effizienzzeitraum ist auf dem
Flaschenetikett angegeben);
– Der Riss oder das Loch ist größer
als ca. 4 mm;
– Der Schaden ist in einem anderen
Bereich des Reifens als dem Profil
aufgetreten;
– Das Fahrzeug wurde mit nahezu
keiner verbliebenen Luft im Reifen
gefahren;
– Der Reifen ist aus der Felge
gesprungen;
– Die Felge wurde beschädigt;
– Der Reifen hat zwei oder mehrere
Löcher.
ABDICHTUNG EINES
REIFENS MIT
REIFENSERVICE
Gehen Sie wie folgt vor:
Das Fahrzeug abseits der Straße an
einem sicheren Ort mit ebenem, hartem
Untergrund anhalten, an dem es den
Verkehr nicht behindert;
Den 1. oder den Rückwärtsgang (R)
einlegen (Schaltgetriebe), den
Schalthebel auf P stellen
(Automatikgetriebe);
Die Feststellbremse bei
durchgetretenem Bremspedal betätigen
und den Motor abstellen;
Gegebenenfalls die Warnblinkanlage
einschalten und am Fahrbahnrand ein
Warndreieck aufstellen;
Insassen aussteigen lassen, Ladung
abladen und Reifenservice-Satz
herausnehmen;
Die Dichtmittelflasche gut schütteln.
ZUR BEACHTUNG Wird die Flasche
nach Anschrauben des
Verpressschlauchs geschüttelt, kann
Dichtmittel aus dem Verpressschlauch
austreten. Reifendichtmittel, das mit
Kleidung oder anderen Gegenständen
in Kontakt kommt, lässt sich womöglich
nicht mehr entfernen. Die
Dichtmittelflasche vor dem
Anschrauben des Verpressschlauchs
schütteln.
12808020202-121-003
165

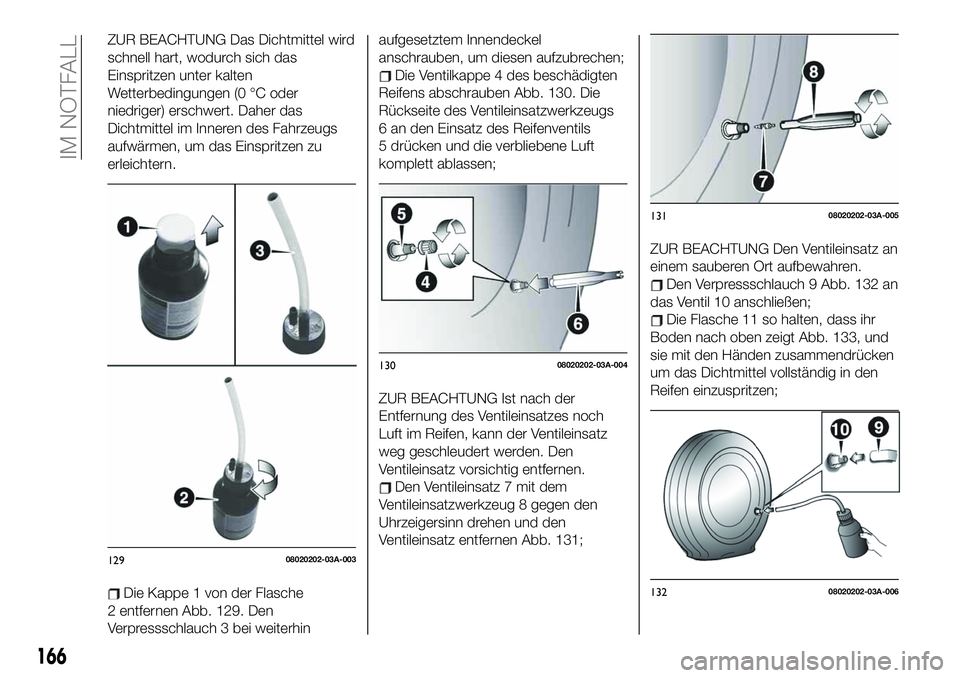

ZUR BEACHTUNG Das Dichtmittel wird
schnell hart, wodurch sich das
Einspritzen unter kalten
Wetterbedingungen (0 °C oder
niedriger) erschwert. Daher das
Dichtmittel im Inneren des Fahrzeugs
aufwärmen, um das Einspritzen zu
erleichtern.
Die Kappe 1 von der Flasche
2 entfernen Abb. 129. Den
Verpressschlauch 3 bei weiterhinaufgesetztem Innendeckel
anschrauben, um diesen aufzubrechen;
Die Ventilkappe 4 des beschädigten
Reifens abschrauben Abb. 130. Die
Rückseite des Ventileinsatzwerkzeugs
6 an den Einsatz des Reifenventils
5 drücken und die verbliebene Luft
komplett ablassen;
ZUR BEACHTUNG Ist nach der
Entfernung des Ventileinsatzes noch
Luft im Reifen, kann der Ventileinsatz
weg geschleudert werden. Den
Ventileinsatz vorsichtig entfernen.
Den Ventileinsatz 7 mit dem
Ventileinsatzwerkzeug 8 gegen den
Uhrzeigersinn drehen und den
Ventileinsatz entfernen Abb. 131;
ZUR BEACHTUNG Den Ventileinsatz an
einem sauberen Ort aufbewahren.
Den Verpressschlauch 9 Abb. 132 an
das Ventil 10 anschließen;
Die Flasche 11 so halten, dass ihr
Boden nach oben zeigt Abb. 133, und
sie mit den Händen zusammendrücken
um das Dichtmittel vollständig in den
Reifen einzuspritzen;
12908020202-03A-003
13008020202-03A-004
13108020202-03A-005
13208020202-03A-006
166
