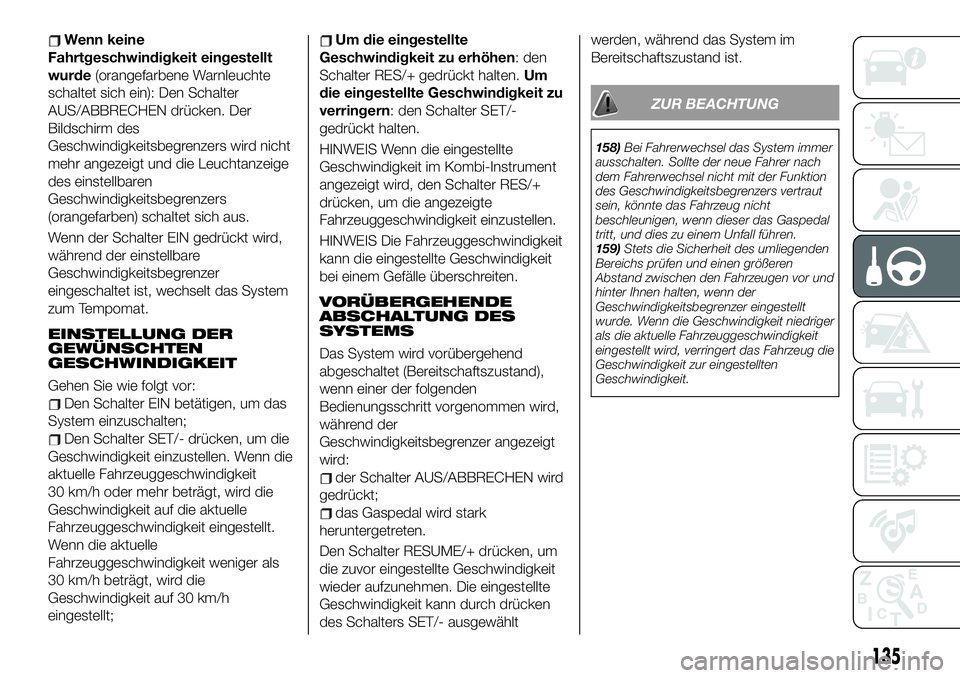

2021 FIAT 124 SPIDER Betriebsanleitung (in German)

Wenn keine
Fahrtgeschwindigkeit eingestellt
wurde(orangefarbene Warnleuchte
schaltet sich ein): Den Schalter
AUS/ABBRECHEN drücken. Der
Bildschirm des
Geschwindigkeitsbegrenzers wird nicht
mehr angezeigt und die Leuchtanzeige
des einstellbaren
Geschwindigkeitsbegrenzers
(orangefarben) schaltet sich aus.
Wenn der Schalter EIN gedrückt wird,
während der einstellbare
Geschwindigkeitsbegrenzer
eingeschaltet ist, wechselt das System
zum Tempomat.
EINSTELLUNG DER
GEWÜNSCHTEN
GESCHWINDIGKEIT
Gehen Sie wie folgt vor:
Den Schalter EIN betätigen, um das
System einzuschalten;
Den Schalter SET/- drücken, um die
Geschwindigkeit einzustellen. Wenn die
aktuelle Fahrzeuggeschwindigkeit
30 km/h oder mehr beträgt, wird die
Geschwindigkeit auf die aktuelle
Fahrzeuggeschwindigkeit eingestellt.
Wenn die aktuelle
Fahrzeuggeschwindigkeit weniger als
30 km/h beträgt, wird die
Geschwindigkeit auf 30 km/h
eingestellt;
Um die eingestellte
Geschwindigkeit zu erhöhen: den
Schalter RES/+ gedrückt halten.Um
die eingestellte Geschwindigkeit zu
verringern: den Schalter SET/-
gedrückt halten.
HINWEIS Wenn die eingestellte
Geschwindigkeit im Kombi-Instrument
angezeigt wird, den Schalter RES/+
drücken, um die angezeigte
Fahrzeuggeschwindigkeit einzustellen.
HINWEIS Die Fahrzeuggeschwindigkeit
kann die eingestellte Geschwindigkeit
bei einem Gefälle überschreiten.
VORÜBERGEHENDE
ABSCHALTUNG DES
SYSTEMS
Das System wird vorübergehend
abgeschaltet (Bereitschaftszustand),
wenn einer der folgenden
Bedienungsschritt vorgenommen wird,
während der
Geschwindigkeitsbegrenzer angezeigt
wird:
der Schalter AUS/ABBRECHEN wird
gedrückt;
das Gaspedal wird stark
heruntergetreten.
Den Schalter RESUME/+ drücken, um
die zuvor eingestellte Geschwindigkeit
wieder aufzunehmen. Die eingestellte
Geschwindigkeit kann durch drücken
des Schalters SET/- ausgewähltwerden, während das System im
Bereitschaftszustand ist.
ZUR BEACHTUNG
158)Bei Fahrerwechsel das System immer
ausschalten. Sollte der neue Fahrer nach
dem Fahrerwechsel nicht mit der Funktion
des Geschwindigkeitsbegrenzers vertraut
sein, könnte das Fahrzeug nicht
beschleunigen, wenn dieser das Gaspedal
tritt, und dies zu einem Unfall führen.
159)Stets die Sicherheit des umliegenden
Bereichs prüfen und einen größeren
Abstand zwischen den Fahrzeugen vor und
hinter Ihnen halten, wenn der
Geschwindigkeitsbegrenzer eingestellt
wurde. Wenn die Geschwindigkeit niedriger
als die aktuelle Fahrzeuggeschwindigkeit
eingestellt wird, verringert das Fahrzeug die
Geschwindigkeit zur eingestellten
Geschwindigkeit.
135

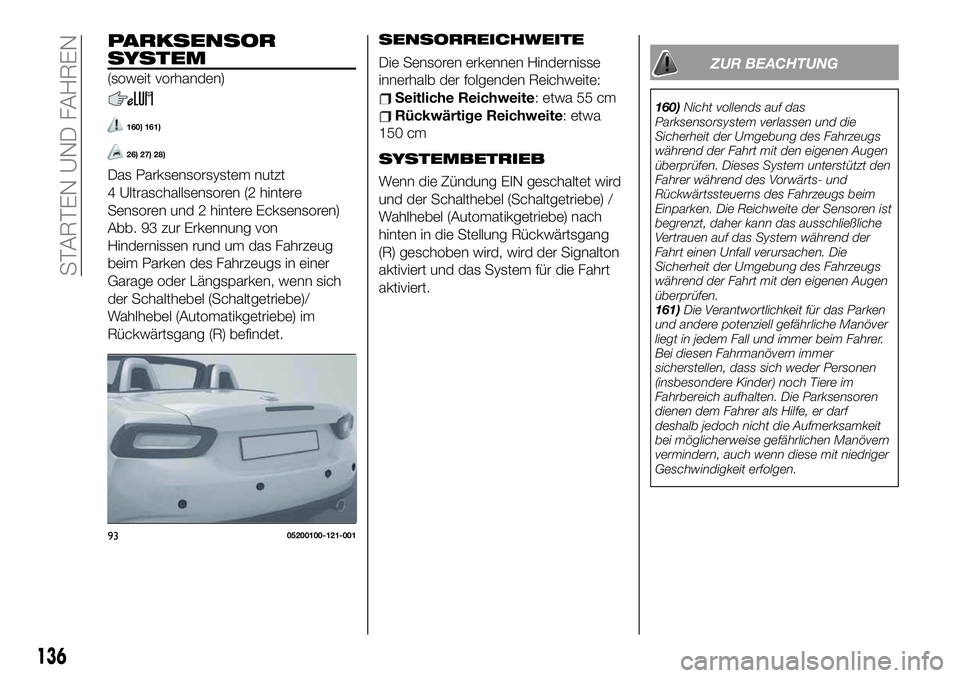

PARKSENSOR
SYSTEM
(soweit vorhanden)
160) 161)
26) 27) 28)
Das Parksensorsystem nutzt
4 Ultraschallsensoren (2 hintere
Sensoren und 2 hintere Ecksensoren)
Abb. 93 zur Erkennung von
Hindernissen rund um das Fahrzeug
beim Parken des Fahrzeugs in einer
Garage oder Längsparken, wenn sich
der Schalthebel (Schaltgetriebe)/
Wahlhebel (Automatikgetriebe) im
Rückwärtsgang (R) befindet.
SENSORREICHWEITE
Die Sensoren erkennen Hindernisse
innerhalb der folgenden Reichweite:
Seitliche Reichweite: etwa 55 cm
Rückwärtige Reichweite: etwa
150 cm
SYSTEMBETRIEB
Wenn die Zündung EIN geschaltet wird
und der Schalthebel (Schaltgetriebe) /
Wahlhebel (Automatikgetriebe) nach
hinten in die Stellung Rückwärtsgang
(R) geschoben wird, wird der Signalton
aktiviert und das System für die Fahrt
aktiviert.
ZUR BEACHTUNG
160)Nicht vollends auf das
Parksensorsystem verlassen und die
Sicherheit der Umgebung des Fahrzeugs
während der Fahrt mit den eigenen Augen
überprüfen. Dieses System unterstützt den
Fahrer während des Vorwärts- und
Rückwärtssteuerns des Fahrzeugs beim
Einparken. Die Reichweite der Sensoren ist
begrenzt, daher kann das ausschließliche
Vertrauen auf das System während der
Fahrt einen Unfall verursachen. Die
Sicherheit der Umgebung des Fahrzeugs
während der Fahrt mit den eigenen Augen
überprüfen.
161)Die Verantwortlichkeit für das Parken
und andere potenziell gefährliche Manöver
liegt in jedem Fall und immer beim Fahrer.
Bei diesen Fahrmanövern immer
sicherstellen, dass sich weder Personen
(insbesondere Kinder) noch Tiere im
Fahrbereich aufhalten. Die Parksensoren
dienen dem Fahrer als Hilfe, er darf
deshalb jedoch nicht die Aufmerksamkeit
bei möglicherweise gefährlichen Manövern
vermindern, auch wenn diese mit niedriger
Geschwindigkeit erfolgen.
9305200100-121-001
136
STARTEN UND FAHREN

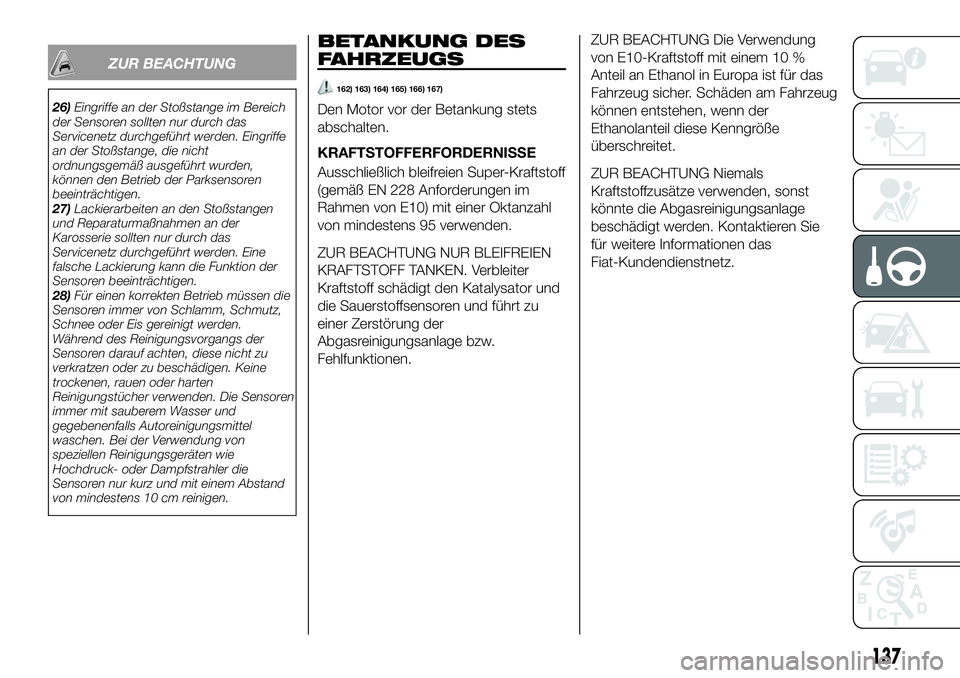

ZUR BEACHTUNG
26)Eingriffe an der Stoßstange im Bereich
der Sensoren sollten nur durch das
Servicenetz durchgeführt werden. Eingriffe
an der Stoßstange, die nicht
ordnungsgemäß ausgeführt wurden,
können den Betrieb der Parksensoren
beeinträchtigen.
27)Lackierarbeiten an den Stoßstangen
und Reparaturmaßnahmen an der
Karosserie sollten nur durch das
Servicenetz durchgeführt werden. Eine
falsche Lackierung kann die Funktion der
Sensoren beeinträchtigen.
28)Für einen korrekten Betrieb müssen die
Sensoren immer von Schlamm, Schmutz,
Schnee oder Eis gereinigt werden.
Während des Reinigungsvorgangs der
Sensoren darauf achten, diese nicht zu
verkratzen oder zu beschädigen. Keine
trockenen, rauen oder harten
Reinigungstücher verwenden. Die Sensoren
immer mit sauberem Wasser und
gegebenenfalls Autoreinigungsmittel
waschen. Bei der Verwendung von
speziellen Reinigungsgeräten wie
Hochdruck- oder Dampfstrahler die
Sensoren nur kurz und mit einem Abstand
von mindestens 10 cm reinigen.
137
BETANKUNG DES
FAHRZEUGS
162) 163) 164) 165) 166) 167)
Den Motor vor der Betankung stets
abschalten.
KRAFTSTOFFERFORDERNISSE
Ausschließlich bleifreien Super-Kraftstoff
(gemäß EN 228 Anforderungen im
Rahmen von E10) mit einer Oktanzahl
von mindestens 95 verwenden.
ZUR BEACHTUNG NUR BLEIFREIEN
KRAFTSTOFF TANKEN. Verbleiter
Kraftstoff schädigt den Katalysator und
die Sauerstoffsensoren und führt zu
einer Zerstörung der
Abgasreinigungsanlage bzw.
Fehlfunktionen.ZUR BEACHTUNG Die Verwendung
von E10-Kraftstoff mit einem 10 %
Anteil an Ethanol in Europa ist für das
Fahrzeug sicher. Schäden am Fahrzeug
können entstehen, wenn der
Ethanolanteil diese Kenngröße
überschreitet.
ZUR BEACHTUNG Niemals
Kraftstoffzusätze verwenden, sonst
könnte die Abgasreinigungsanlage
beschädigt werden. Kontaktieren Sie
für weitere Informationen das
Fiat-Kundendienstnetz.

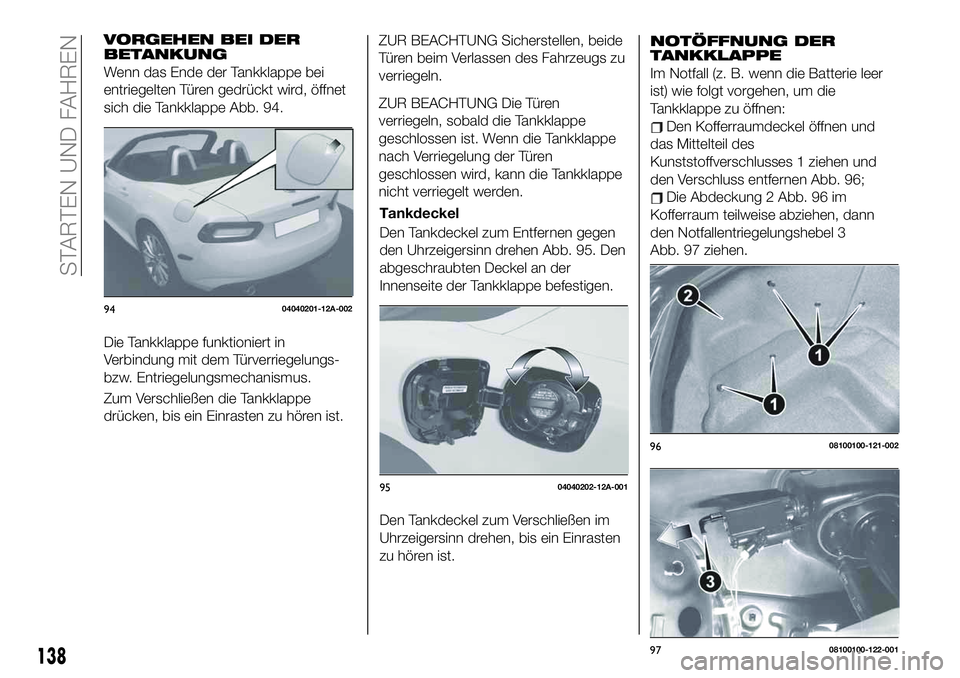

VORGEHEN BEI DER
BETANKUNG
Wenn das Ende der Tankklappe bei
entriegelten Türen gedrückt wird, öffnet
sich die Tankklappe Abb. 94.
Die Tankklappe funktioniert in
Verbindung mit dem Türverriegelungs-
bzw. Entriegelungsmechanismus.
Zum Verschließen die Tankklappe
drücken, bis ein Einrasten zu hören ist.
ZUR BEACHTUNG Sicherstellen, beide
Türen beim Verlassen des Fahrzeugs zu
verriegeln.
ZUR BEACHTUNG Die Türen
verriegeln, sobald die Tankklappe
geschlossen ist. Wenn die Tankklappe
nach Verriegelung der Türen
geschlossen wird, kann die Tankklappe
nicht verriegelt werden.
Tankdeckel
Den Tankdeckel zum Entfernen gegen
den Uhrzeigersinn drehen Abb. 95. Den
abgeschraubten Deckel an der
Innenseite der Tankklappe befestigen.
Den Tankdeckel zum Verschließen im
Uhrzeigersinn drehen, bis ein Einrasten
zu hören ist.
NOTÖFFNUNG DER
TANKKLAPPE
Im Notfall (z. B. wenn die Batterie leer
ist) wie folgt vorgehen, um die
Tankklappe zu öffnen:
Den Kofferraumdeckel öffnen und
das Mittelteil des
Kunststoffverschlusses 1 ziehen und
den Verschluss entfernen Abb. 96;
Die Abdeckung 2 Abb. 96 im
Kofferraum teilweise abziehen, dann
den Notfallentriegelungshebel 3
Abb. 97 ziehen.
9404040201-12A-002
9504040202-12A-001
138
STARTEN UND FAHREN
9608100100-121-002
9708100100-122-001

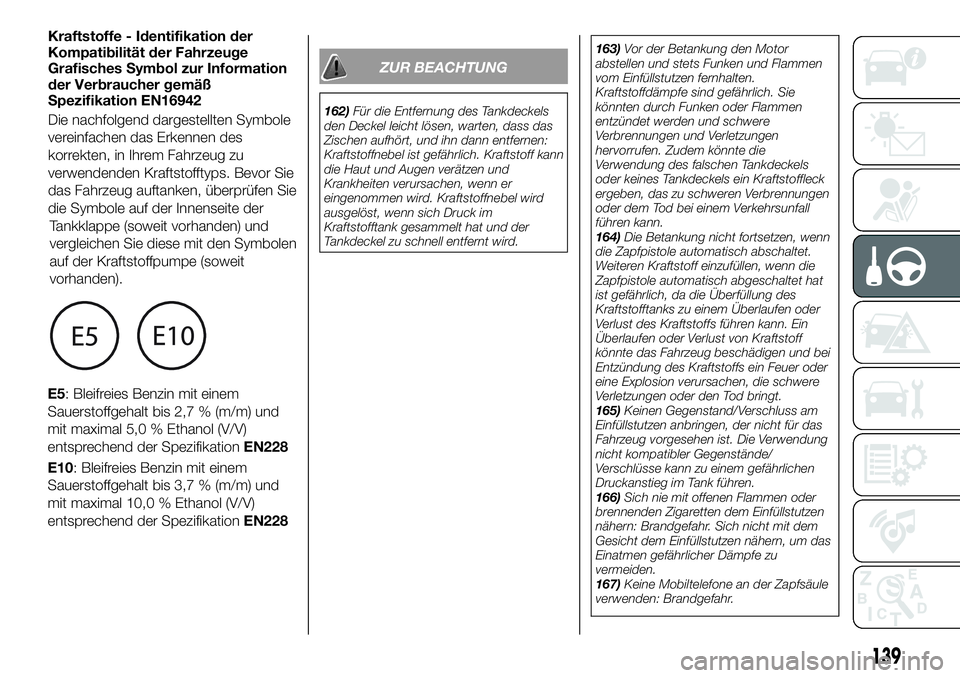

Kraftstoffe - Identifikation der
Kompatibilität der Fahrzeuge
Grafisches Symbol zur Information
der Verbraucher gemäß
Spezifikation EN16942
Die nachfolgend dargestellten Symbole
vereinfachen das Erkennen des
korrekten, in Ihrem Fahrzeug zu
verwendenden Kraftstofftyps. Bevor Sie
das Fahrzeug auftanken, überprüfen Sie
die Symbole auf der Innenseite der
Tankklappe (soweit vorhanden) und
vergleichen Sie diese mit den Symbolen
auf der Kraftstoffpumpe (soweit
vorhanden).
E5: Bleifreies Benzin mit einem
Sauerstoffgehalt bis 2,7 % (m/m) und
mit maximal 5,0 % Ethanol (V/V)
entsprechend der SpezifikationEN228
E10: Bleifreies Benzin mit einem
Sauerstoffgehalt bis 3,7 % (m/m) und
mit maximal 10,0 % Ethanol (V/V)
entsprechend der SpezifikationEN228
ZUR BEACHTUNG
162)Für die Entfernung des Tankdeckels
den Deckel leicht lösen, warten, dass das
Zischen aufhört, und ihn dann entfernen:
Kraftstoffnebel ist gefährlich. Kraftstoff kann
die Haut und Augen verätzen und
Krankheiten verursachen, wenn er
eingenommen wird. Kraftstoffnebel wird
ausgelöst, wenn sich Druck im
Kraftstofftank gesammelt hat und der
Tankdeckel zu schnell entfernt wird.163)Vor der Betankung den Motor
abstellen und stets Funken und Flammen
vom Einfüllstutzen fernhalten.
Kraftstoffdämpfe sind gefährlich. Sie
könnten durch Funken oder Flammen
entzündet werden und schwere
Verbrennungen und Verletzungen
hervorrufen. Zudem könnte die
Verwendung des falschen Tankdeckels
oder keines Tankdeckels ein Kraftstoffleck
ergeben, das zu schweren Verbrennungen
oder dem Tod bei einem Verkehrsunfall
führen kann.
164)Die Betankung nicht fortsetzen, wenn
die Zapfpistole automatisch abschaltet.
Weiteren Kraftstoff einzufüllen, wenn die
Zapfpistole automatisch abgeschaltet hat
ist gefährlich, da die Überfüllung des
Kraftstofftanks zu einem Überlaufen oder
Verlust des Kraftstoffs führen kann. Ein
Überlaufen oder Verlust von Kraftstoff
könnte das Fahrzeug beschädigen und bei
Entzündung des Kraftstoffs ein Feuer oder
eine Explosion verursachen, die schwere
Verletzungen oder den Tod bringt.
165)Keinen Gegenstand/Verschluss am
Einfüllstutzen anbringen, der nicht für das
Fahrzeug vorgesehen ist. Die Verwendung
nicht kompatibler Gegenstände/
Verschlüsse kann zu einem gefährlichen
Druckanstieg im Tank führen.
166)Sich nie mit offenen Flammen oder
brennenden Zigaretten dem Einfüllstutzen
nähern: Brandgefahr. Sich nicht mit dem
Gesicht dem Einfüllstutzen nähern, um das
Einatmen gefährlicher Dämpfe zu
vermeiden.
167)Keine Mobiltelefone an der Zapfsäule
verwenden: Brandgefahr.
139

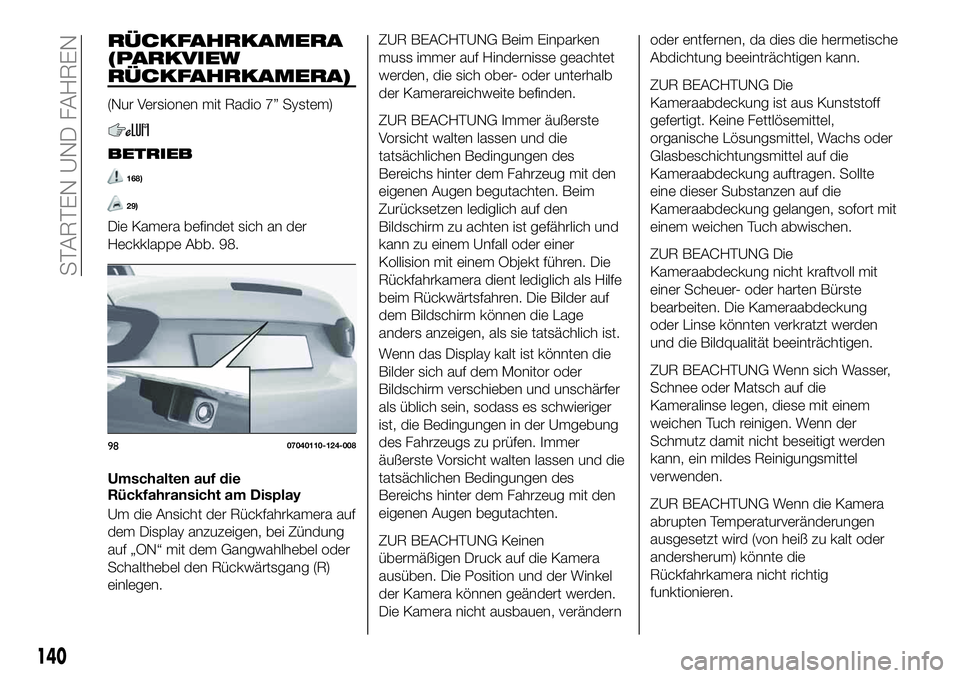

RÜCKFAHRKAMERA
(PARKVIEW
RÜCKFAHRKAMERA)
(Nur Versionen mit Radio 7” System)
BETRIEB
168)
29)
Die Kamera befindet sich an der
Heckklappe Abb. 98.
Umschalten auf die
Rückfahransicht am Display
Um die Ansicht der Rückfahrkamera auf
dem Display anzuzeigen, bei Zündung
auf „ON“ mit dem Gangwahlhebel oder
Schalthebel den Rückwärtsgang (R)
einlegen.
ZUR BEACHTUNG Beim Einparken
muss immer auf Hindernisse geachtet
werden, die sich ober- oder unterhalb
der Kamerareichweite befinden.
ZUR BEACHTUNG Immer äußerste
Vorsicht walten lassen und die
tatsächlichen Bedingungen des
Bereichs hinter dem Fahrzeug mit den
eigenen Augen begutachten. Beim
Zurücksetzen lediglich auf den
Bildschirm zu achten ist gefährlich und
kann zu einem Unfall oder einer
Kollision mit einem Objekt führen. Die
Rückfahrkamera dient lediglich als Hilfe
beim Rückwärtsfahren. Die Bilder auf
dem Bildschirm können die Lage
anders anzeigen, als sie tatsächlich ist.
Wenn das Display kalt ist könnten die
Bilder sich auf dem Monitor oder
Bildschirm verschieben und unschärfer
als üblich sein, sodass es schwieriger
ist, die Bedingungen in der Umgebung
des Fahrzeugs zu prüfen. Immer
äußerste Vorsicht walten lassen und die
tatsächlichen Bedingungen des
Bereichs hinter dem Fahrzeug mit den
eigenen Augen begutachten.
ZUR BEACHTUNG Keinen
übermäßigen Druck auf die Kamera
ausüben. Die Position und der Winkel
der Kamera können geändert werden.
Die Kamera nicht ausbauen, verändernoder entfernen, da dies die hermetische
Abdichtung beeinträchtigen kann.
ZUR BEACHTUNG Die
Kameraabdeckung ist aus Kunststoff
gefertigt. Keine Fettlösemittel,
organische Lösungsmittel, Wachs oder
Glasbeschichtungsmittel auf die
Kameraabdeckung auftragen. Sollte
eine dieser Substanzen auf die
Kameraabdeckung gelangen, sofort mit
einem weichen Tuch abwischen.
ZUR BEACHTUNG Die
Kameraabdeckung nicht kraftvoll mit
einer Scheuer- oder harten Bürste
bearbeiten. Die Kameraabdeckung
oder Linse könnten verkratzt werden
und die Bildqualität beeinträchtigen.
ZUR BEACHTUNG Wenn sich Wasser,
Schnee oder Matsch auf die
Kameralinse legen, diese mit einem
weichen Tuch reinigen. Wenn der
Schmutz damit nicht beseitigt werden
kann, ein mildes Reinigungsmittel
verwenden.
ZUR BEACHTUNG Wenn die Kamera
abrupten Temperaturveränderungen
ausgesetzt wird (von heiß zu kalt oder
andersherum) könnte die
Rückfahrkamera nicht richtig
funktionieren.
9807040110-124-008
140
STARTEN UND FAHREN

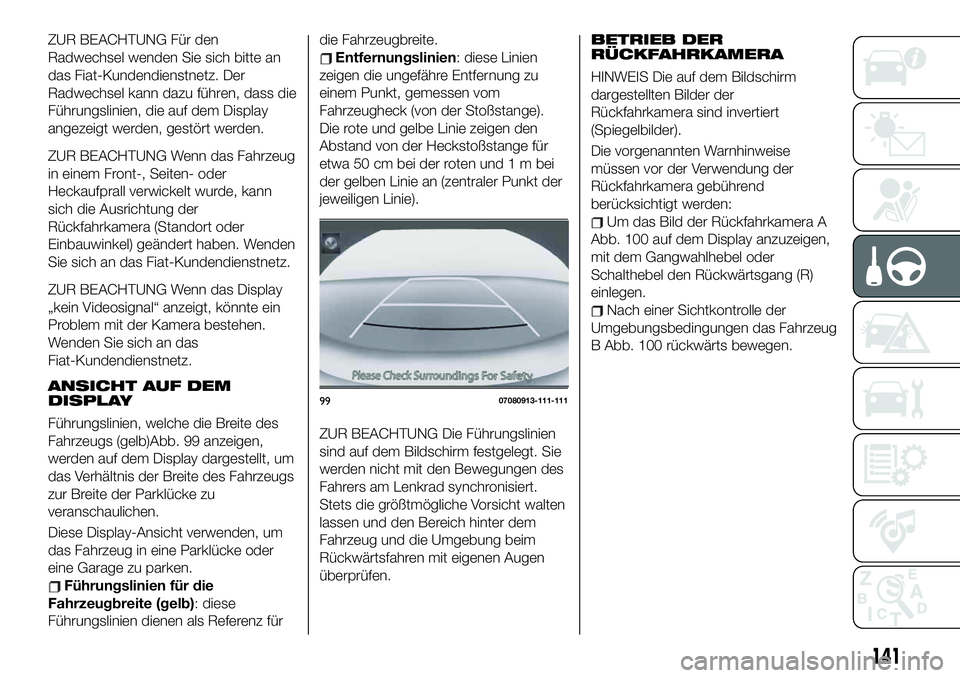

ZUR BEACHTUNG Für den
Radwechsel wenden Sie sich bitte an
das Fiat-Kundendienstnetz. Der
Radwechsel kann dazu führen, dass die
Führungslinien, die auf dem Display
angezeigt werden, gestört werden.
ZUR BEACHTUNG Wenn das Fahrzeug
in einem Front-, Seiten- oder
Heckaufprall verwickelt wurde, kann
sich die Ausrichtung der
Rückfahrkamera (Standort oder
Einbauwinkel) geändert haben. Wenden
Sie sich an das Fiat-Kundendienstnetz.
ZUR BEACHTUNG Wenn das Display
„kein Videosignal“ anzeigt, könnte ein
Problem mit der Kamera bestehen.
Wenden Sie sich an das
Fiat-Kundendienstnetz.
ANSICHT AUF DEM
DISPLAY
Führungslinien, welche die Breite des
Fahrzeugs (gelb)Abb. 99 anzeigen,
werden auf dem Display dargestellt, um
das Verhältnis der Breite des Fahrzeugs
zur Breite der Parklücke zu
veranschaulichen.
Diese Display-Ansicht verwenden, um
das Fahrzeug in eine Parklücke oder
eine Garage zu parken.
Führungslinien für die
Fahrzeugbreite (gelb): diese
Führungslinien dienen als Referenz fürdie Fahrzeugbreite.
Entfernungslinien: diese Linien
zeigen die ungefähre Entfernung zu
einem Punkt, gemessen vom
Fahrzeugheck (von der Stoßstange).
Die rote und gelbe Linie zeigen den
Abstand von der Heckstoßstange für
etwa 50 cm bei der roten und1mbei
der gelben Linie an (zentraler Punkt der
jeweiligen Linie).
ZUR BEACHTUNG Die Führungslinien
sind auf dem Bildschirm festgelegt. Sie
werden nicht mit den Bewegungen des
Fahrers am Lenkrad synchronisiert.
Stets die größtmögliche Vorsicht walten
lassen und den Bereich hinter dem
Fahrzeug und die Umgebung beim
Rückwärtsfahren mit eigenen Augen
überprüfen.BETRIEB DER
RÜCKFAHRKAMERA
HINWEIS Die auf dem Bildschirm
dargestellten Bilder der
Rückfahrkamera sind invertiert
(Spiegelbilder).
Die vorgenannten Warnhinweise
müssen vor der Verwendung der
Rückfahrkamera gebührend
berücksichtigt werden:
Um das Bild der Rückfahrkamera A
Abb. 100 auf dem Display anzuzeigen,
mit dem Gangwahlhebel oder
Schalthebel den Rückwärtsgang (R)
einlegen.
Nach einer Sichtkontrolle der
Umgebungsbedingungen das Fahrzeug
B Abb. 100 rückwärts bewegen.
9907080913-111-111
141

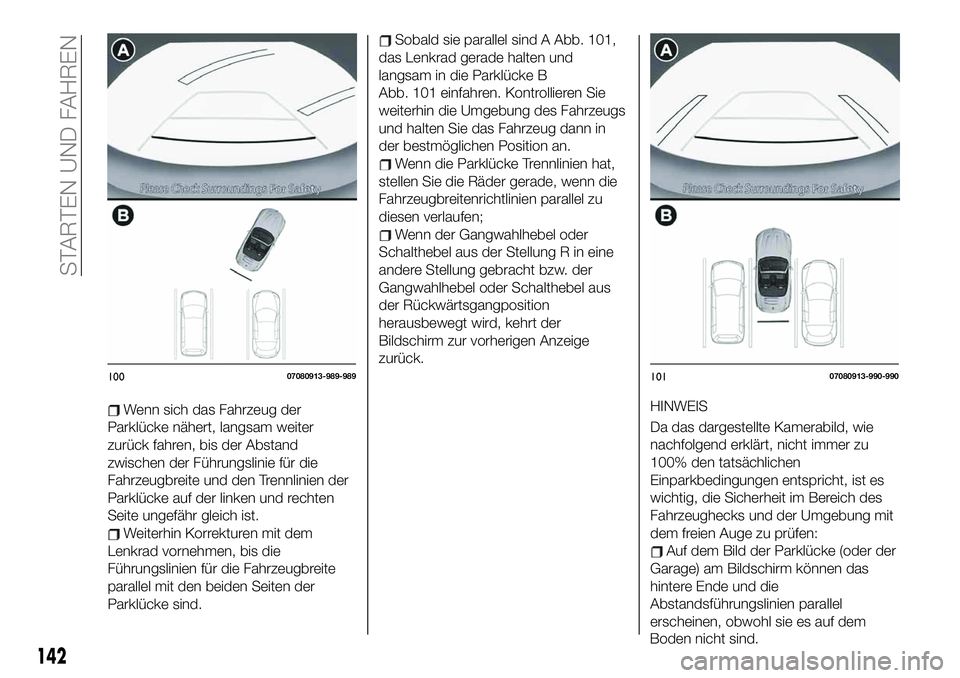

Wenn sich das Fahrzeug der
Parklücke nähert, langsam weiter
zurück fahren, bis der Abstand
zwischen der Führungslinie für die
Fahrzeugbreite und den Trennlinien der
Parklücke auf der linken und rechten
Seite ungefähr gleich ist.
Weiterhin Korrekturen mit dem
Lenkrad vornehmen, bis die
Führungslinien für die Fahrzeugbreite
parallel mit den beiden Seiten der
Parklücke sind.
Sobald sie parallel sind A Abb. 101,
das Lenkrad gerade halten und
langsam in die Parklücke B
Abb. 101 einfahren. Kontrollieren Sie
weiterhin die Umgebung des Fahrzeugs
und halten Sie das Fahrzeug dann in
der bestmöglichen Position an.
Wenn die Parklücke Trennlinien hat,
stellen Sie die Räder gerade, wenn die
Fahrzeugbreitenrichtlinien parallel zu
diesen verlaufen;
Wenn der Gangwahlhebel oder
Schalthebel aus der Stellung R in eine
andere Stellung gebracht bzw. der
Gangwahlhebel oder Schalthebel aus
der Rückwärtsgangposition
herausbewegt wird, kehrt der
Bildschirm zur vorherigen Anzeige
zurück.
HINWEIS
Da das dargestellte Kamerabild, wie
nachfolgend erklärt, nicht immer zu
100% den tatsächlichen
Einparkbedingungen entspricht, ist es
wichtig, die Sicherheit im Bereich des
Fahrzeughecks und der Umgebung mit
dem freien Auge zu prüfen:
Auf dem Bild der Parklücke (oder der
Garage) am Bildschirm können das
hintere Ende und die
Abstandsführungslinien parallel
erscheinen, obwohl sie es auf dem
10007080913-989-98910107080913-990-990
142
STARTEN UND FAHREN
Boden nicht sind.
