2021 CITROEN C4 ESP

126
Kørelys
Funktion
► Når du nærmer dig et parkeringssted, skal du
nedsætte hastigheden til maks. 30 km/t.
Aktivering af funktionen
Funktionen aktiveres i touch-
skærmmenuen Bil/Kørelys.
Vælg "Park Assist".
Ved aktivering af funktionen deaktiveres
Blindvinkelsystem-systemet.
Du kan til enver tid deaktivere funktionen,
indtil indkørsel på parkeringsplads eller
manøvrering begynder, ved at trykke på pilen,
der er placeret øverst til venstre på
display-siden.
Vælg en manøvretype

På touch-skærmen bliver der vist en side med
manøvrer, som kan vælges. Som standard bliver
De orange streger 1 viser bilens bredde med
udfoldede sidespejle, og deres retning varierer
efter rattets stilling.
Den røde streg 2 svarer til en afstand på 30 cm
fra forkofangeren; og de to blå streger 3 og 4
svarer til en afstand på henholdsvis 1 m og 2 m.
Denne visning er tilgængelig med AUTO-
funktionen eller på menuen til valg af visning.
Zoom-visning

Kameraet optager omgivelserne ved parkering
for at rekonstruere et billede set oppefra af
området umiddelbart foran bilen, så bilen kan
manøvreres uden om forhindringer i nærheden.
Denne visning er tilgængelig med AUTO-
funktionen eller på menuen til valg af visning.
Forhindringer kan se ud til at være
længere væk, end de reelt er.
Ved parkering er det vigtigt at holde øje med
bilens sider i sidespejlene.
Parkeringshjælpen informerer også om
omgivelserne omkring bilen.
180°-visning

180° visningen hjælper med at køre ud af en
parkeringsbås i et fremadgear, så føreren kan
se, om en bil, fodgænger eller cyklist nærmer
sig.
Denne visning anbefales ikke til at gennemføre
manøvrer.
Den er opdelt i 3 dele: venstre A, midten B og
højre C.
Denne visning kan kun vælges på menuen til
valg af visning.
Park Assist
Se de generelle anbefalinger vedrørende brug
af fører- og manøvrehjælpefunktioner for
yderligere oplysninger.
Systemet hjælper aktivt med at parkere. Det
registrerer en parkeringsbås og styrer bilen ind
i båsen, mens føreren kører frem/tilbage, skifter
gear og betjener speeder og bremsepedal.
Systemet udløser displayet fra funktionen
Top Rear Vision eller Vision 360 og aktiverer
parkeringshjælpen automatisk for at hjælpe
føreren med at overvåge manøvren.
Systemet opmåler de ledige parkeringsbåse og
beregner afstanden til hindringer ved hjælp af
ultralydsfølere i bilens for- og bagkofanger.


Systemet assisterer føreren ved følgende former
for parkering:
A. Parallelparkering
B. Udkørsel fra parallelparkering
C. Parkering

132
Praktiske oplysninger

► Med bilen oplåst trykkes på den bagest
midterste del af tankklappen for at åbne det.
►

Vælg pumpen med det rigtige brændstof
til din bil (se mærkaten på indersiden af
tankklappen).
►


Drej tankklappen til venstre, fjern
den og placer den på dens støtte (på
påfyldningsklappen).
►


Isæt pistolen helt, før du begynder at tanke
(risiko for tilbagesprøjt).
Stop, når

pistolen klikker tredje gang. Det kan
medføre fejl.
►

Sæt tankklappen tilbage på plads og drej den
mod højre.
►


Luk tankklappen.
Fyldes den forkerte type brændstof på
bilen, skal brændstoftanken tømmes og
påfyldes korrekt brændstof, inden motoren
startes. Bilen er udstyret med en katalysator, der
reducerer udstødningsgassernes forurenende
stoffer.
På benzinmotorer skal der påfyldes blyfri
benzin.
Påfyldningsstudsen har en mindre åbning, så
der kun kan isættes påfyldningspistoler til blyfri
benzin.
Brændstofsikring (diesel)
(Afhængigt af hvilket land bilen er købt i).
Denne mekaniske anordning forhindrer
påfyldning af benzin på en dieselbil.
Sikringsanordningen i påfyldningsstudsen kan
ses, når dækslet tages af.
Funktion

Når der sættes en benzinpistol i
påfyldningsstudsen på en dieselbil, rører den
klappen. Systemet forbliver låst og hindrer
påfyldning.
Lad være med at forsøge at tanke med
denne påfyldningspistol, og brug i stedet en
dieselpistol.
Det er fortsat muligt at fylde tanken fra en
dunk.
Kørsel i udlandet
Dieselpistoler kan variere i de forskellige
lande. Med brændstofsikringen vil det
eventuelt ikke være muligt at tanke op.
Før kørsel i udlandet anbefaler vi, at man
kontrollerer med en CITROËN-forhandler,
om bilen er egenet til fordeling af udstyr i det
land, der besøges.
Opladningssystemet (el)
Elektrisk system på 400 V
Det elektriske system, der arbejder ved en
spænding på ca. 400 V, er identificeret med
orange kabler, og dets komponenter er markeret
med dette symbol:


En el-bils transmission kan blive varm
ved brug og når tændingen slukkes.
Vær opmærksom på advarsler, der vises
på mærkaterne, især dem på indersiden af
klappen.
Alt arbejde på eller modifikationer af bilens
elektriske system (herunder drivbatteriet, stik,
orange kabler og andre komponenter, der er
synlige ude- eller indefra) er strengt forbudt
- risiko for alvorlige forbrændinger eller
potentielt dødelig elektrisk stød (kortslutning/
stød)!
Kontakt altid et autoriseret CITROËN-
værksted eller et andet kvalificeret værksted,
hvis der opstår problemer.


Denne mærkat er udelukkende beregnet
til brug for brandmænd og mekanikere,
når der skal foretages arbejde på bilen.
Ingen andre må røre den enhed, der er vist
på mærkaten.
Uheld eller kollision, der involverer
den nederste del af bilens karrosseri
I disse situationer kan bilens elektriske
kredsløb eller drivbatteriet blive alvorligt
beskadiget.

133
Praktiske oplysninger
7Alt arbejde på eller modifikationer af bilens
elektriske system (herunder drivbatteriet, stik,
orange kabler og andre komponenter, der er
synlige ude- eller indefra) er strengt forbudt
- risiko for alvorlige forbrændinger eller
potentielt dødelig elektrisk stød (kortslutning/
stød)!
Kontakt altid et autoriseret CITROËN-
værksted eller et andet kvalificeret værksted,
hvis der opstår problemer.


Denne mærkat er udelukkende beregnet
til brug for brandmænd og mekanikere,
når der skal foretages arbejde på bilen.
Ingen andre må røre den enhed, der er vist
på mærkaten.
Uheld eller kollision, der involverer
den nederste del af bilens karrosseri
I disse situationer kan bilens elektriske
kredsløb eller drivbatteriet blive alvorligt
beskadiget.
Stands bilen, så snart det er sikkert at gøre
det, og afbryd tændingen.
Kontakt et autoriseret CITROËN værksted
eller et andet kvalificeret værksted.
I tilfælde af brand
Forlad og evakuer øjeblikkeligt alle
passagerer fra bilen. Forsøg aldrig selv at
slukke ilden - der er risiko for elektrisk stød!
Du skal øjeblikkeligt kontakte
nødhjælpstjenesten og give besked om, at
branden involverer en el-bil.
Ved vask
Før du vasker bilen, skal du altid
kontrollere, at ladeklappen er lukket korrekt.
Bilen må ikke vaskes under batteriets
opladningsprocedure.
Vask med højtryksrenser
For at undgå at beskadige de elektriske
komponenter er det udtrykkeligt forbudt at
bruge højtryksrenser i motorrummet eller
under karrosseriet.
Brug ikke tryk på over 80 bar til at vaske
karrosseriet.
Lad aldrig vand eller støv komme ind i
stikket eller ladepistolen - risiko for
elektrisk stød eller brand!
Tilslut/frakobl aldrig ladepistolen eller
kablerne med våde hænder - risiko for
elektrisk stød!
Drivbatteri
Dette batteri lagrer energien, som driver den
elektriske motor og det termiske komfortudstyr
i kabinen. Det aflader ved brug og skal derfor
regelmæssigt oplades. Det er ikke nødvendigt at
vente på, at drivbatteriet når reserveniveauet, før
det genoplades.
Batterilevetiden kan variere i forhold til
kørselstypen, vejen, brug af det termiske
komfortudstyr og batterikomponentens alder.
Drivbatteriets forældelsesproces påvirkes
af flere faktorer herunder klimaforhold,
den kørte afstand og hvor ofte det
hurtigt-oplades.
I tilfælde af skade på drivbatteriet
Det er strengt forbudt selv at arbejde på
bilen.
Rør aldrig ved væsker, der kommer fra
drivbatteriet; hvis huden kommer i kontakt
med disse produkter, skylles der straks med
rigeligt vand, og en læge kontaktes hurtigst
muligt.

134
Praktiske oplysninger
Kontakt en CITROËN-forhandler eller et
andet kvalificeret værksted for at få systemet
kontrolleret.
Ladestik og kontrollamper

1.Ladestik
2. Knap til forprogrammeret opladning
3. Kontrollampe til låsning af stik
Fast rød: pistol placeret korrekt og fastlåst i
stikket.
Blinker rødt: stikket er forkert placeret eller
låsning er ikke muligt.
4. Ladelampe


Ladelampes
tilstand Betydning
Konstant hvid Lys i lysskinne, når ladeklappen åbnes og ladekablet frakobles.
Konstant blå Forprogrammeret opladning.
Blinker grønt Oplader.
Konstant grøn Ladning gennemført. Opladningskontrollampen slukker efter ca. 2 minut-ter, når bilens funktioner går i standby.
Kontrollampen tænder igen for at indikere, at batteriet er fuldt opla-
det, når bilen låses op
med Nøglefri adgang og start-systemet, eller når en dør åbnes.
Konstant rød Funktionsfejl.
Demonter og lav ikke ændringer på
enheden - risiko for elektrisk stød og/eller
brand!
Kontakt en CITROËN-forhandler eller et
andet kvalificeret værksted.
Ladekabler, stik og opladere
Ladekabler, der er leveret med bilen (afhængigt
af modellen), er beregnet til de elektriske
systemer i salgslandet. Når du rejser til udlandet,
skal du kontrollere, om de lokale elektriske
systemer er kompatible med ladekablet.
Du finder en komplet serie ladekabler hos din
forhandler.
Kontakt en CITROËN-forhandler eller et andet
kvalificeret værksted for yderligere oplysninger
og for at få egnede ladekabler.
Standard opladning, type 2
Stik i hjemmet
(opladning i hjemmet - vekselstrøm (AC))


Tilstand 2 med et almindeligt stik A: 8 A
maksimal ladespænding.


Tilstand 2 med et Green'Up-stik B: 16 A
maksimal ladespænding.
Kontakt en professionel installatør for at få installeret stik af denne type.
Specifikt ladekabel til hjemmet - tilstand 2 (AC)


Specifikt ladekabel til hjemmet
(tilstand 2)
Du må ikke beskadige kablet.
I tilfælde af skader, må kablet ikke bruges, og
man skal kontakte en CITROËN-forhandler
eller et andet kvalificeret værksted for
udskiftning.
Kontrolboks (type 2)

136
Praktiske oplysninger
11 .Dette ladekabel indeholder komponenter,
der kan forårsage lysbuer eller gnister. Må
ikke udsættes for brandfarlige dampe.
12. Brug kun ladekablet til CITROËN-biler.
13. Fjern eller sæt aldrig kablet i stikkontakten i
væggen med våde hænder.
14. Træk ikke i stikket, hvis det er låst fast i
bilen.Kontrolenhedsmærkat - Kontrollampernes
status
Kontrollampes
tilstand
Slukket


Kontrollampes tilstand
Tændt


Blinker

POWER CHARGE FAULT SymbolBeskrivelse

Ikke tilsluttet strømforsyningen eller strømmen er
ikke tilgængelig fra infrastrukturen.


(grøn)


(grøn)


(rød)


Kontrolenheden udfører i øjeblikket en selvtest.


(grøn)


Kun tilsluttet infrastrukturen eller til infrastrukturen
og el-bilen (EV), men der finder ingen opladning
sted.


(grøn)


(grøn)



Tilsluttet strømforsyningen og el-bilen (EV).
EV er under opladning
eller forvarmning/-køling af
kabinen.


(grøn)


(grøn)



Tilsluttet strømforsyningen og el-bilen (EV).
EV venter på, at opladningen eller opladningen af
EV er færdig.
Hurtig opladning, type 3
Hurtig opladningsenhed (vægstik)
(hurtig opladning - enkeltfaset eller trefaset vekselstrøm)


Afhængigt af bilmodellen i tilstand 3 med en
hurtig opladningsenhed (vægmonteret): 32 A maksimal ladespænding.

137
Praktiske oplysninger
7POWERCHARGE FAULT SymbolBeskrivelse

(rød)


Fejl på kontrolenhed Ingen opladning tilladt.
Hvis der vises en fejlindikator efter en manuel
nulstilling, skal kontrolboksen kontrolleres af
en
CITROËN-forhandler inden den næste
opladning.


(grøn)


(grøn)


(rød)


Kontrolboksen er i diagnosetilstand.
Manuel nulstillingsprocedure
Kontrolboksen kan nulstilles ved samtidig afbrydelse af ladestikket og s\
tikkontakten i væggen.
Frakobl vægstikket først. For yderligere oplysninger henvises der

til instruktionsbogen.
Hurtig opladning, type 3
Hurtig opladningsenhed (vægstik)
(hurtig opladning - enkeltfaset eller trefaset vekselstrøm)


Afhængigt af bilmodellen i tilstand 3 med en
hurtig opladningsenhed (vægmonteret): 32 A maksimal ladespænding.
Ladekabel, type 3 (AC)

Hurtig opladningsenhed (vægstik)
Afmonter ikke og foretag ikke ændringer
på opladeren - risiko for elektrisk stød og/eller
brand!
Vi henviser til opladerens brugervejledning for
at se, hvordan den anvendes.
Hurtig opladning, type 4
Offentlig hurtigoplader
(superhurtig opladning - jævnstrøm (DC))

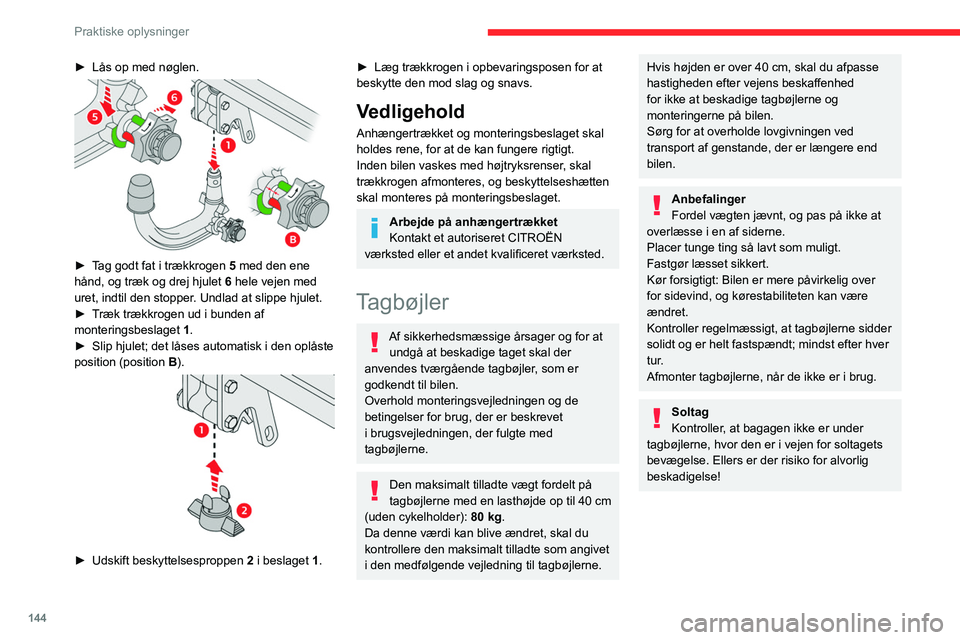

144
Praktiske oplysninger
► Lås op med nøglen.

► Tag godt fat i trækkrogen 5 med den ene
hånd, og træk og drej hjulet 6 hele vejen med
uret, indtil den stopper. Undlad at slippe hjulet.
►

T
ræk trækkrogen ud i bunden af
monteringsbeslaget 1.
►

Slip hjulet; det låses automatisk i den oplåste
position (position B

).


► Udskift beskyttelsesproppen 2 i beslaget 1.
► Læg trækkrogen i opbevaringsposen for at
beskytte den mod slag og snavs.
Vedligehold
Anhængertrækket og monteringsbeslaget skal
holdes rene, for at de kan fungere rigtigt.
Inden bilen vaskes med højtryksrenser, skal
trækkrogen afmonteres, og beskyttelseshætten
skal monteres på monteringsbeslaget.
Arbejde på anhængertrækket
Kontakt et autoriseret CITROËN
værksted eller et andet kvalificeret værksted.
Tagbøjler
Af sikkerhedsmæssige årsager og for at undgå at beskadige taget skal der
anvendes tværgående tagbøjler, som er
godkendt til bilen.
Overhold monteringsvejledningen og de
betingelser for brug, der er beskrevet
i brugsvejledningen, der fulgte med
tagbøjlerne.
Den maksimalt tilladte vægt fordelt på
tagbøjlerne med en lasthøjde op til 40 cm
(uden cykelholder): 80
kg.
Da denne værdi kan blive ændret, skal du
kontrollere den maksimalt tilladte som angivet
i den medfølgende vejledning til tagbøjlerne.
Hvis højden er over 40 cm, skal du afpasse
hastigheden efter vejens beskaffenhed
for ikke at beskadige tagbøjlerne og
monteringerne på bilen.
Sørg for at overholde lovgivningen ved
transport af genstande, der er længere end
bilen.
Anbefalinger
Fordel vægten jævnt, og pas på ikke at
overlæsse i en af siderne.
Placer tunge ting så lavt som muligt.
Fastgør læsset sikkert.
Kør forsigtigt: Bilen er mere påvirkelig over
for sidevind, og kørestabiliteten kan være
ændret.
Kontroller regelmæssigt, at tagbøjlerne sidder
solidt og er helt fastspændt; mindst efter hver
tur.
Afmonter tagbøjlerne, når de ikke er i brug.
Soltag
Kontroller, at bagagen ikke er under
tagbøjlerne, hvor den er i vejen for soltagets
bevægelse. Ellers er der risiko for alvorlig
beskadigelse!
Montering direkte på taget

De tværgående tagbøjler må kun monteres på
de 4 monteringspunkter i tagrammen. Disse
punkter er skjult af bildørene, når dørene er
lukket.
Tagbøjlerne har en tap, der skal føres ind i
åbningen på hvert fastgøringspunkt.
Snekæder
I vintervejr kan snekæder forbedre vejforbindelse
såvel som bilens performance under bremsning.
Kæderne må kun monteres på
forhjulene. De må ikke monteres på
"nødhjul".
Overhold lovgivningen i det pågældende
land vedrørende anvendelse af
snekæder og den tilladte hastighedsgrænse.

148
Praktiske oplysninger
Kontrol af olie- og
væskestande
Kontroller alle følgende olie- og væskestande,
som anvist i bilfabrikantens serviceplan. Påfyld
som nødvendigt, medmindre andet er anvist.
Hvis en olie-/væskestand på bilen falder
mærkbart, bør du få det pågældende system
efterset på et autoriseret CITROËN-værksted
eller et andet kvalificeret værksted.
Olien/væsken skal overholde producent-
og motorkravene.
Pas på ved arbejde i motorrummet, da
nogle steder i motorrummet bliver
ekstremt varme (risiko for at blive forbrændt),
og motorventilatoren kan gå i gang på et
hvilket som helst tidspunkt (også selvom
tændingen er afbrudt).
Spildolie
Undgå længere tids kontakt med spildolie
på huden.
De fleste af disse væsker er sundhedsfarlige
og kan være stærkt ætsende.
Hæld ikke spildolie, bremsevæske eller
kølervæske i kloakken eller ud på
jorden.
Hæld brugt olie i beholdere, der er beregnet
hertil, fra et autoriseret CITROËN-værksted
eller et andet kvalificeret værksted.
Motorolie
Niveauet kontrolleres, når motoren har
været slukket i mindst 30 minutter og på
lige overfalde, enten ved hjælp af
olieniveauindikatoren i instrumentgruppen, når
tændingen er slået til (for biler med en elektrisk
måler) eller ved brug af oliemålepinden.
Det er normalt, at der skal efterfyldes olie
mellem eftersyn. Det anbefales at kontrollere og
eventuelt at efterfylde for hver 5000 km.
For at sikre motorernes ydeevne og
anti-forureningssystemet må der aldrig
anvendes additiver i motorolien.
Kontrol med oliemålepind
Vi henviser til billedet af det relevante motorrum
for placeringen af oliemålepinden.
►

Hold målepinden på det farvede greb, og
træk den helt ud.
►


Aftør målepinden med en ren klud, der ikke
fnugger

.


► Sæt målepinden i bund, og tag den ud igen
for at foretage en visuel kontrol af oliestanden:
den korrekte oliestand er mellem mærke A

(maks.) og B (min).
Motoren må ikke startes, hvis oliestanden er:
–
over A mærket: Kontakt en CITROËN-
forhandler eller et autoriseret værksted.
–
under B mærket: Efterfyld straks med
motorolie.
Oliekvalitet
Inden du efterfylder eller skifter
motorolien, skal du kontrollere, at olien er
egnet til motoren, og at den overholder
anbefalingerne i vedligeholdelsesplanen, der
følger med bilen (eller fås hos din CITROËN-
forhandler og på kvalificerede værksteder).
Brug af ikke-anbefalet olie kan ugyldiggøre
den kontraktlige garanti i tilfælde af motorfejl.
Efterfyldning med motorolie
For placering af motoroliedækslet henvises til det
den tilsvarende tegning af motorrummet.
►

Hæld olie på lidt ad gangen for at undgå at
spilde på motorkomponenterne (risiko for brand).
►


V
ent nogle minutter, inden oliestanden
kontrolleres med den manuelle oliemålepind.
► Efterfyld, når det er nødvendigt.
► Efter kontrol af oliestanden skrues
oliedækslet omhyggeligt på, og målepinden
sættes på plads.
Olieniveauindikatoren, der er vist i
instrumentgruppen, når tændingen
aktiveres, er ikke gyldig i 30 minutter efter en
oliepåfyldning.
Bremsevæske
Væskestanden skal være tæt på
"MAX"-mærket. Hvis ikke, skal slitagen af
bremseklodserne kontrolleres.
Se producentens serviceplan for intervallerne for
skift af bremsevæsken.
Rengør kappen, inden den fjernes ved
påfyldning. Brug kun DOT4-
bremsevæske fra en forseglet beholder.
Kølervæske
(Benzin eller diesel)
Det er helt normalt, at der er behov for
efterfyldning mellem to serviceeftersyn.
Kontrollen og efterfyldning må kun foretages, når
motoren er kold.
Et koldt niveau, der er for lavt, risikerer
at forårsage større skade på motoren;
kølevæskeniveauet skal være tæt på ” MAX"-
mærket uden nogensinde at gå over det.
