Wichtige Fahr- und Bedienungshinweise
5-3
1
2
3
456
7
8
9
10
11
12
GAU16674

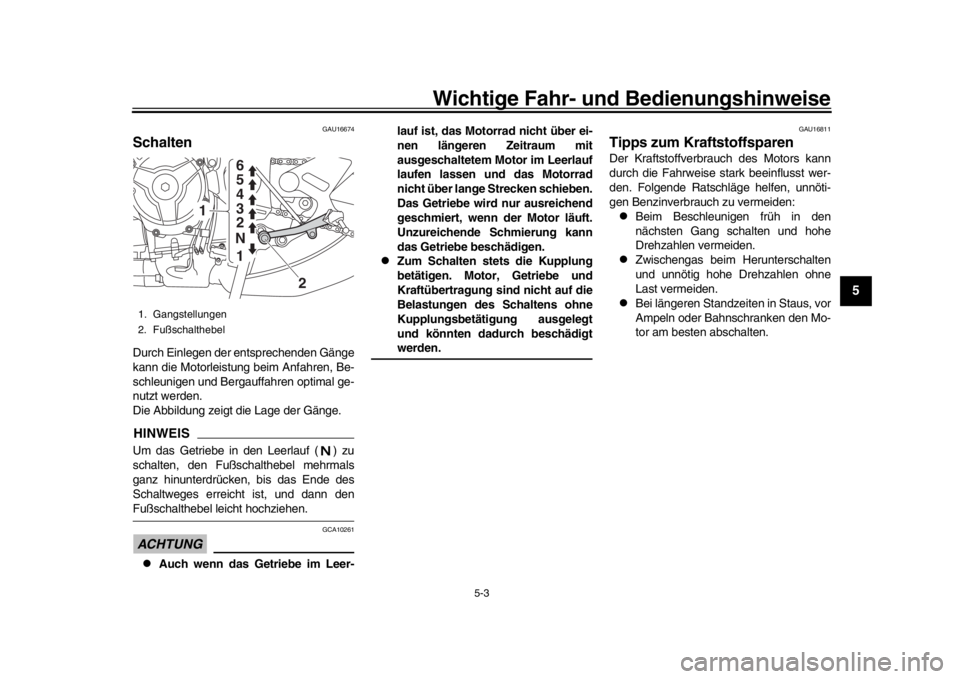

SchaltenDurch Einlegen der entsprechenden Gänge
kann die Motorleistung beim Anfahren, Be-
schleunigen und Bergauffahren optimal ge-
nutzt werden.
Die Abbildung zeigt die Lage der Gänge.HINWEISUm das Getriebe in den Leerlauf ( ) zu
schalten, den Fußschalthebel mehrmals
ganz hinunterdrücken, bis das Ende des
Schaltweges erreicht ist, und dann denFußschalthebel leicht hochziehen.ACHTUNG
GCA10261

Auch wenn das Getriebe im Leer- lauf ist, das Motorrad nicht über ei-
nen längeren Zeitraum mit
ausgeschaltetem Motor im Leerlauf
laufen lassen und das Motorrad
nicht über lange Strecken schieben.
Das Getriebe wird nur ausreichend
geschmiert, wenn der Motor läuft.
Unzureichende Schmierung kann
das Getriebe beschädigen.

Zum Schalten stets die Kupplung
betätigen. Motor, Getriebe und
Kraftübertragung sind nicht auf die
Belastungen des Schaltens ohne
Kupplungsbetätigung ausgelegt
und könnten dadurch beschädigtwerden.
GAU16811
Tipps zum KraftstoffsparenDer Kraftstoffverbrau
ch des Motors kann
durch die Fahrweise stark beeinflusst wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden:
Beim Beschleunigen früh in den
nächsten Gang schalten und hohe
Drehzahlen vermeiden.

Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.

Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
1. Gangstellungen
2. Fußschalthebel
1 2 3 4
5 6
N
1
2
BAE-9-G1.book 3 ページ ２０１９年８月２８日　水曜日　午後１時４１分

Wichtige Fahr- und Bedienungshinweise
5-4
1
2
3
45
6
7
8
9
10
11
12
GAU17214
ParkenZum Parken den Motor abstellen und dann
den Zündschlüssel abziehen.
WARNUNG
GWA10312

Motor und Auspuffanlage können
sehr heiß werden. Deshalb so par-
ken, dass Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren und sich verbrennen kön-
nen.

Das Fahrzeug nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen
kann. Sonst besteht durch austre-
tenden Kraftstoff erhöhte Brandge-
fahr.

Nicht in der Nähe von Gras oder an-
deren leicht brennbaren Stoffen
parken, die in Brand geraten kön-nen.
BAE-9-G1.book 4 ページ ２０１９年８月２８日　水曜日　午後１時４１分

6-1
1
2
3
4
567
8
9
10
11
12
Regelmäßige Wartung und Einstellung
GAU17246
Regelmäßige Inspektionen, Einstellungen
und Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen Zu-
stand Ihres Fahrzeugs. Der Fahrzeughalter/
Fahrer ist für die Sicherheit selbst verant-
wortlich. Auf den folgenden Seiten werden
die wichtigsten Inspektionspunkte, Einstel-
lungen und Schmierstellen des Fahrzeugs
angegeben und erläutert.
Die in den Wartungstabellen empfohlenen
Zeitabstände sollten lediglich als Richtwerte
für den Normalbetrieb angesehen werden.
Je nach Wetterbedingungen, Gelände,
geographischem Einsatzort und persönli-
cher Fahrweise müssen die Wartungsinter-
valle möglicherweise verkürzt werden.
WARNUNG
GWA10322
Ohne die richtige Wartung des Fahr-
zeugs oder durch falsch ausgeführte
Wartungsarbeiten erhöht sich die Ge-
fahr von Verletzungen, auch mit Todes-
folge, während der Wartung und der
Benutzung des Fahrzeugs. Wenn Sie
nicht mit der Fahrzeugwartung vertraut
sind, beauftragen Sie einenYamaha-Händler mit der Wartung.
WARNUNG
GWA15123
Schalten Sie, wenn keine anderslauten-
den Anweisungen angegeben sind, den
Motor zur Durchführung von Wartungs-
arbeiten aus.
Ein laufender Motor hat bewegliche
Teile, die Körperteile oder Kleidung
erfassen und mitreißen können
oder elektrische Teile, die Strom-
schläge oder Brand verursachen
können.

Ein während Wartungsarbeiten lau-
fender Motor kann Augenverletzun-
gen, Verbrennungen, Feuer oder
Kohlenmonoxid-Vergiftungen ver-
ursachen – möglicherweise mit To-
desfolge. Weitere Informationen zuKohlenmonoxid siehe Seite 1-2.WARNUNG
GWA15461
Bremsscheiben, Bremssättel, Brems-
trommeln und Beläge können während
ihres Einsatzes sehr heiß werden. Las-
sen Sie, um mögliche Verbrennungen zu
vermeiden, die Komponenten der
Bremsanlage erst abkühlen, bevor Siesie berühren.
GAU17303
Das Abgaskontrollsystem sorgt nicht nur für
sauberere Luft, sondern ist auch unerläss-
lich für den ordnungsgemäßen Betrieb des
Motors und die Erzielung der maximalen
Leistung. In den folgenden Wartungstabel-
len sind die Servicearbeiten am Abgaskon-
trollsystem separat gruppiert. Diese
Servicearbeiten erfor dern spezielle Daten,
Kenntnisse und Ausrüstung. Wartung, Aus-
tausch oder Reparatur von Abgaskontroll-
geräten und -systemen kann von jeder
Reparaturwerkstatt oder von Fachleuten
vorgenommen werden, die die entspre-
chende Zulassung besitzen (falls zutref-
fend). Yamaha-Fachwerkstätten sind für die
Durchführung dieser speziellen Servicear-
beiten geschult und ausgerüstet.
BAE-9-G1.book 1 ページ ２０１９年８月２８日　水曜日　午後１時４１分

Regelmäßige Wartung und Einstellung
6-2
1
2
3
4
56
7
8
9
10
11
12
GAU85230

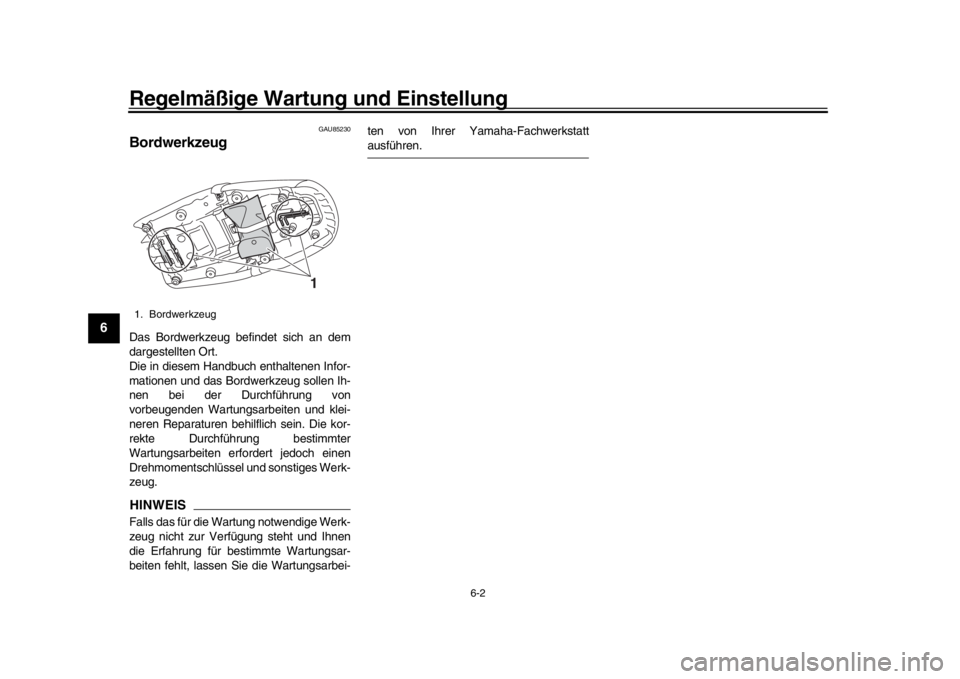

BordwerkzeugDas Bordwerkzeug befindet sich an dem
dargestellten Ort.
Die in diesem Handbuch enthaltenen Infor-
mationen und das Bordwerkzeug sollen Ih-
nen bei der Durchführung von
vorbeugenden Wartungsarbeiten und klei-
neren Reparaturen behilflich sein. Die kor-
rekte Durchführung bestimmter
Wartungsarbeiten erfordert jedoch einen
Drehmomentschlüssel und sonstiges Werk-
zeug.HINWEISFalls das für die Wartung notwendige Werk-
zeug nicht zur Verfügung steht und Ihnen
die Erfahrung für bestimmte Wartungsar-
beiten fehlt, lassen Sie die Wartungsarbei- ten von Ihrer Yamaha-Fachwerkstatt
ausführen.
1. Bordwerkzeug
1
BAE-9-G1.book 2 ページ ２０１９年８月２８日　水曜日　午後１時４１分

Regelmäßige Wartung und Einstellung
6-3
1
2
3
4
567
8
9
10
11
12
GAU71033
Regelmäßige WartungstabellenHINWEIS
Die mit einem Sternchen markierten Arbei ten erfordern Spezialwerkzeuge, besondere Daten und techni sche Fähigkeiten und sollten
daher von Ihrer Yamaha-Fachwerkstatt ausgeführt werden.

Ab 50000 km (30000 mi) sind die Wartungsintervalle alle 10000 km (6000 mi) zu wiederholen.

Die Jahresinspektion kann ausbleiben, wenn stattdessen eine In spektion, basierend auf der gefahrenen Strecke, durchge-führt wird.
GAU71051
Tabelle für regelmäßige Wartung des Abgas-KontrollsystemsNR. PRÜFPUNKTKONTROLLE ODER
WARTUNGSARBEIT KILOMETERSTAND
JAHRES-
KONTROLLE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 * Kraftstoffleitung Kraftstoffschläuche auf Risse
oder Beschädigung kontrollieren.
Ersetzen, falls nötig. 
2 * Zündkerzen Zustand kontrollieren.
Elektrodenabstand einstellen und
reinigen. 
Ersetzen. 
3 * Ventilspiel Kontrollieren und einstellen. Alle 40000 km (24000 mi)
4* Kraftstoff-Einsprit-
zung Leerlaufdrehzahl kontrollieren.

Synchronisierung kontrollieren und einstellen. 
5*Auspuffanlage Auf Leckage kontrollieren.
Ggf. festziehen.
Dichtungen ersetzen, falls nötig. 
6* Verdunstungsemis-
sionen-Kontrollsys-
tem Kontrollsystem auf Beschädigung
kontrollieren.
Ersetzen, falls nötig. 
BAE-9-G1.book 3 ページ ２０１９年８月２８日　水曜日　午後１時４１分

Regelmäßige Wartung und Einstellung
6-4
1
2
3
4
56
7
8
9
10
11
12
7 * Luftansaugsystem Das Luftunterbrechungsventil,
das Zungenventil und den
Schlauch auf Beschädigung kont-
rollieren.
Ggf. beschädigte Teile ersetzen. 
NR. PRÜFPUNKT
KONTROLLE ODER
WARTUNGSARBEIT KILOMETERSTAND
JAHRES-
KONTROLLE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
BAE-9-G1.book 4 ページ ２０１９年８月２８日　水曜日　午後１時４１分

Regelmäßige Wartung und Einstellung
6-5
1
2
3
4
567
8
9
10
11
12
GAU71352
Allgemeine Wartungs- und SchmiertabelleNR. PRÜFPUNKT KONTROLLE ODER
WARTUNGSARBEIT KILOMETERSTAND
JAHRES-
KONTROLLE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1* Diagnosesys-
tem-Kontrolle Dynamische Überprüfung mit
Yamaha-Diagnosegerät durchfüh-
ren.
Die Fehlercodes kontrollieren. 
2 * Luftfiltereinsatz Ersetzen. Alle 40000 km (24000 mi)
3 Kupplung Funktion prüfen.
Einstellen. 
4 * Vorderradbremse Auf ordnungsgemäßen Betrieb,
Flüssigkeitsstand und auf Lecks
überprüfen.
Scheibenbremsbeläge erneuern, falls nötig. 
5 * Hinterradbremse Auf ordnungsgemäßen Betrieb,
Flüssigkeitsstand und auf Lecks
überprüfen.
Scheibenbremsbeläge erneuern, falls nötig. 
6 * Bremsschläuche Auf Risse oder Beschädigung
kontrollieren. 
Ersetzen. Alle 4 Jahre
7 * Bremsflüssigkeit Wechseln. Alle 2 Jahre
8*Räder Rundlauf prüfen und auf Beschä-
digung kontrollieren.
Ersetzen, falls nötig. 
9*Reifen Profiltiefe prüfen und auf Beschä-
digung kontrollieren.
Ersetzen, falls nötig.
Luftdruck kontrollieren.
Korrigieren, falls nötig. 
BAE-9-G1.book 5 ページ ２０１９年８月２８日　水曜日　午後１時４１分

Regelmäßige Wartung und Einstellung
6-6
1
2
3
4
56
7
8
9
10
11
12
10 * Radlager Das Lager auf Lockerung oder
Beschädigung kontrollieren. 
11 * Schwingenlager Funktion und auf übermäßiges
Spiel kontrollieren. 
12 Antriebskette Den Durchhang, die Ausrichtung
und den Zustand der
Antriebskette kontrollieren.
Den Kettendurchhang einstellen und die Kette gründlich mit einem
O-Ring-Kettenspray schmieren. Alle 1000 km (600 mi) und nach dem Wa
schen des Motorrads, einer Fahrt im
Regen oder in feuchter Umgebung
13 * Lenkkopflager Lagerbaugruppen auf festen Sitz
kontrollieren.  
Mäßig mit Lithiumseifenfett schmieren. 
14 * Fahrgestellhalterun-
gen Sicherstellen, dass alle Muttern
und Schrauben richtig festgezo-
gen sind. 
15 Handbremshebe-
lumlenkwelle Mit Silikonfett schmieren.

16 Fußbremshebelum-
lenkwelle Mit Lithiumseifenfett schmieren.

17 Kupplungshebe-
lumlenkwelle Mit Lithiumseifenfett schmieren.

18 Fußschalthebelum-
lenkwelle Mit Lithiumseifenfett schmieren.

19 Seitenständer Funktion prüfen.
Mit Molybdändisulfidfett schmie-
ren. 
20 * Seitenständerschal-
ter Funktion kontrollieren und erneu-
ern, falls nötig. 
NR. PRÜFPUNKT
KONTROLLE ODER
WARTUNGSARBEIT KILOMETERSTAND
JAHRES-
KONTROLLE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
BAE-9-G1.book 6 ページ ２０１９年８月２８日　水曜日　午後１時４１分
