Wenn der Schlüssel auf “ON” gedreht
wird, wird die Traktionskontrolle einge-
schaltet und auf TCS “1” oder “2” ge-
stellt (je nachdem, was ausgewählt
war).

Wenn das Fahrzeug in Schlamm,
Sand oder Ähnlichem stecken geblie-
ben ist, das Traktionskontrollsystem
ausschalten, damit das Hinterrad sichbefreien kann.
ACHTUNG
GCA16801
Nur die vorgeschriebenen Reifen ver-
wenden. (Siehe Seite 6-15.) Werden Rei-
fen anderer Größe verwendet, kann das
Traktionskontrollsystem die Reifenrota-tion nicht exakt regeln.
Zurückstellen des Traktionskontroll-
systems
Das Traktionskontro llsystem wird automa-
tisch ausgeschaltet wenn:
entweder das Vorderrad oder das Hin-
terrad während des Fahrens vom Bo-
den abhebt.

übermäßiges Durchdrehen des Hin-
terrads während des Fahrens erkannt
wird.

eines der Räder gedreht wird während
der Zündschlüssel auf “ON” gestellt ist (z. B. zur Durchführung von Wartungs-
arbeiten).
Wenn das Traktionskontrollsystem ausge-
schaltet wird, leuchten sowohl die
“ ”-Kontrollleuchte als auch die
“ ”-Warnleuchte auf.
Tritt dies auf, ve rsuchen Sie das System
wie folgt zurückzustellen.
1. Das Fahrzeug anhalten und den Zünd- schlüssel auf “OFF” stellen.
2. Einige Sekunden lang warten und
dann den Zündschlüssel zurück auf
“ON” stellen.
3. Die “ ”-Kontrollleuchte sollte erlö-
schen und das System eingeschaltet
werden.
HINWEISWenn die “ ”-Kontrollleuchte nach dem
Zurückstellen nicht erlischt, kann das Fahr-
zeug weiterhin gefahren werden; das Fahr-
zeug sollte jedoch sobald wie möglich von
einer Yamaha-Fachwerkstatt überprüft wer-den.
4. Lassen Sie das Fahrzeug von einer Yamaha-Fachwerkstatt überprüfen
und die “ ”-Warnleuchte ausschal-
ten.
GAU13077

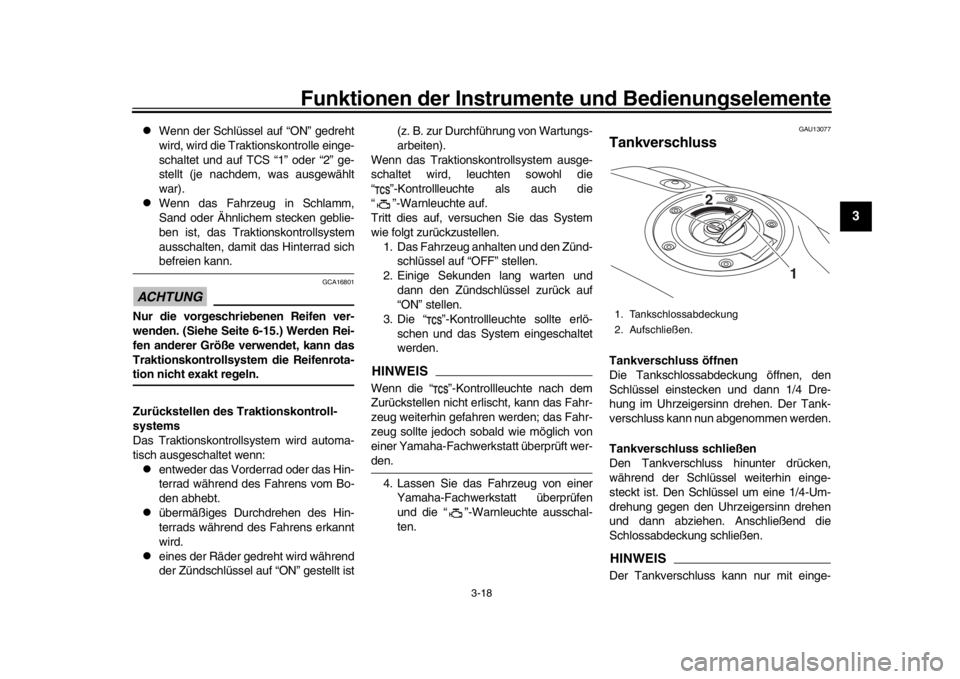

TankverschlussTankverschluss öffnen
Die Tankschlossabdeckung öffnen, den
Schlüssel einstecken und dann 1/4 Dre-
hung im Uhrzeigersinn drehen. Der Tank-
verschluss kann nun abgenommen werden.
Tankverschluss schließen
Den Tankverschluss hinunter drücken,
während der Schlüssel weiterhin einge-
steckt ist. Den Schlüssel um eine 1/4-Um-
drehung gegen den Uhrzeigersinn drehen
und dann abziehen. Anschließend die
Schlossabdeckung schließen.HINWEISDer Tankverschluss kann nur mit einge-1. Tankschlossabdeckung
2. Aufschließen.
1
2
BAE-9-G1.book 18 ページ ２０１９年８月２８日　水曜日　午後１時４１分

Funktionen der Instrumente und Bedienungselemente
3-19
1
23
4
5
6
7
8
9
10
11
12
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel lässt sich nurin der Verriegelungsstellung abziehen.
WARNUNG
GWA11092
Nach dem Betanken sicherstellen, dass
der Tankverschluss korrekt verschlos-
sen ist. Austretender Kraftstoff ist eineBrandgefahr.
GAU13222
KraftstoffVor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10882
Benzin und Benzindämpfe sind extrem
leicht entzündlich. Befolgen Sie diese
Anweisungen, um Brand- und Explosi-
onsgefahr zu vermeiden und die Verlet-
zungsgefahr beim Betanken zuverringern. 1. Vor dem Tanken den Motor ausschal- ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden,
einschließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen.
Beim Tanken sicherstellen, dass die
Zapfpistole in die Einfüllöffnung des
Kraftstofftanks gesteckt ist. Mit dem
Betanken aufhören, wenn der Kraft-
stoff den unteren Rand des Einfüllstut-
zens erreicht hat. Da sich der Kraftstoff
bei Erwärmung ausdehnt, kann bei
heißem Motor oder starker Sonnen- einstrahlung Kraftstoff aus dem Tank
austreten.
3. Verschütteten Kra ftstoff immer sofort
aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
beren, trockenen, weichen Tuch
abwischen, da Kraftstoff lackierte
Oberflächen und Kunststoffteile an-
greift.
[GCA10072]
4. Sicherstellen, dass der Tankver- schluss fest zugedreht ist.
WARNUNG
GWA15152
Benzin ist giftig und kann schwere oder
tödliche Verletzunge n verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-
gen Sie Benzin niemals mit dem Mund
an. Falls Sie etwas Benzin verschluckt,1. Kraftstofftank-Einfüllrohr
2. Maximaler Kraftstoffstand
2
1
BAE-9-G1.book 19 ページ ２０１９年８月２８日　水曜日　午後１時４１分

Funktionen der Instrumente und Bedienungselemente
3-20
1
234
5
6
7
8
9
10
11
12
eine größere Menge an Benzindämpfen
eingeatmet oder etwas Benzin in Ihre
Augen bekommen haben, suchen Sie
sofort einen Arzt auf. Gelangt Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
und Seife waschen. Gelangt Benzin auf
Ihre Kleidung, betroffene Kleidungsstü-cke wechseln.
GAU86072

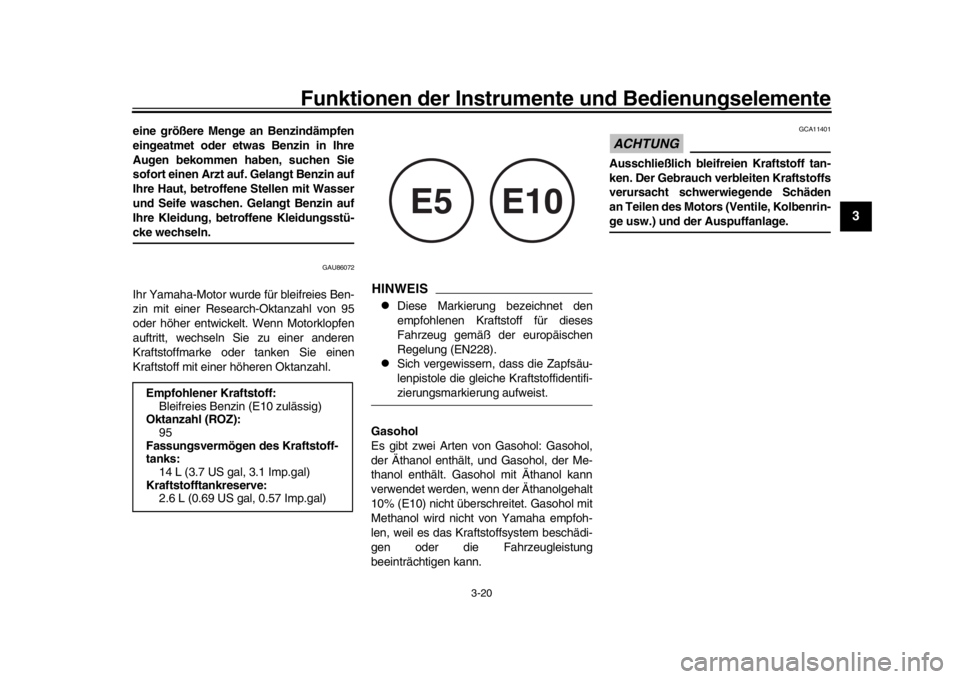

Ihr Yamaha-Motor wurde für bleifreies Ben-
zin mit einer Research-Oktanzahl von 95
oder höher entwickelt. Wenn Motorklopfen
auftritt, wechseln Sie zu einer anderen
Kraftstoffmarke oder tanken Sie einen
Kraftstoff mit einer höheren Oktanzahl.
HINWEIS
Diese Markierung bezeichnet den
empfohlenen Kraftstoff für dieses
Fahrzeug gemäß der europäischen
Regelung (EN228).

Sich vergewissern, dass die Zapfsäu-
lenpistole die gleiche Kraftstoffidentifi-zierungsmarkierung aufweist.
Gasohol
Es gibt zwei Arten von Gasohol: Gasohol,
der Äthanol enthält, und Gasohol, der Me-
thanol enthält. Gasohol mit Äthanol kann
verwendet werden, wenn der Äthanolgehalt
10% (E10) nicht überschreitet. Gasohol mit
Methanol wird nicht von Yamaha empfoh-
len, weil es das Kraftstoffsystem beschädi-
gen oder die Fahrzeugleistung
beeinträchtigen kann.
ACHTUNG
GCA11401
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-ge usw.) und der Auspuffanlage.
Empfohlener Kraftstoff: Bleifreies Benzin (E10 zulässig)
Oktanzahl (ROZ):
95
Fassungsvermögen des Kraftstoff-
tanks: 14 L (3.7 US gal, 3.1 Imp.gal)
Kraftstofftankreserve: 2.6 L (0.69 US gal, 0.57 Imp.gal)
E5
E10
BAE-9-G1.book 20 ページ ２０１９年８月２８日　水曜日　午後１時４１分

Funktionen der Instrumente und Bedienungselemente
3-21
1
23
4
5
6
7
8
9
10
11
12
GAU80200

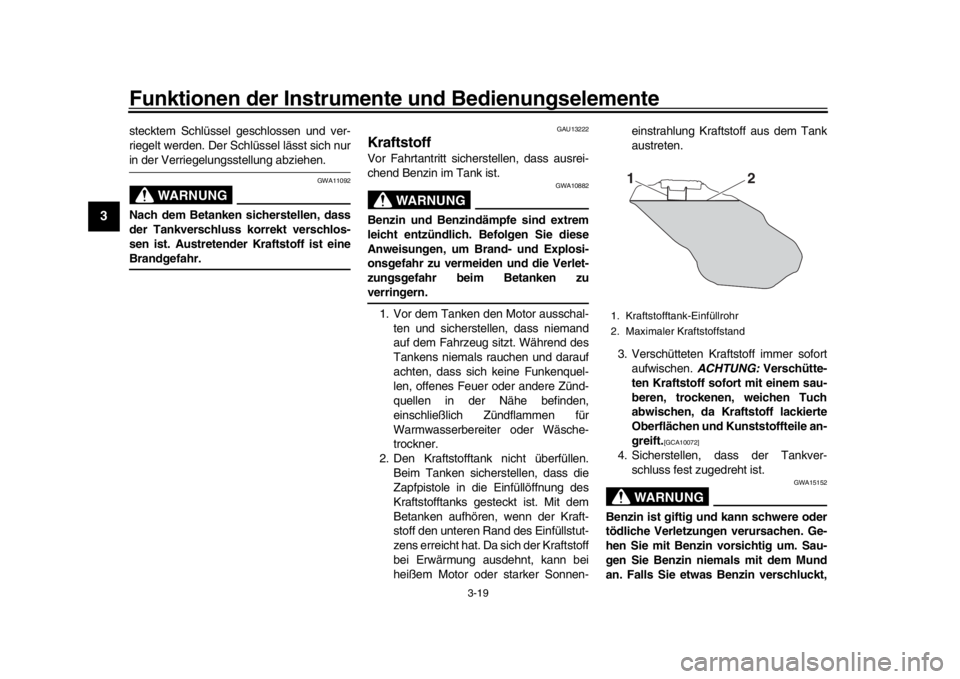

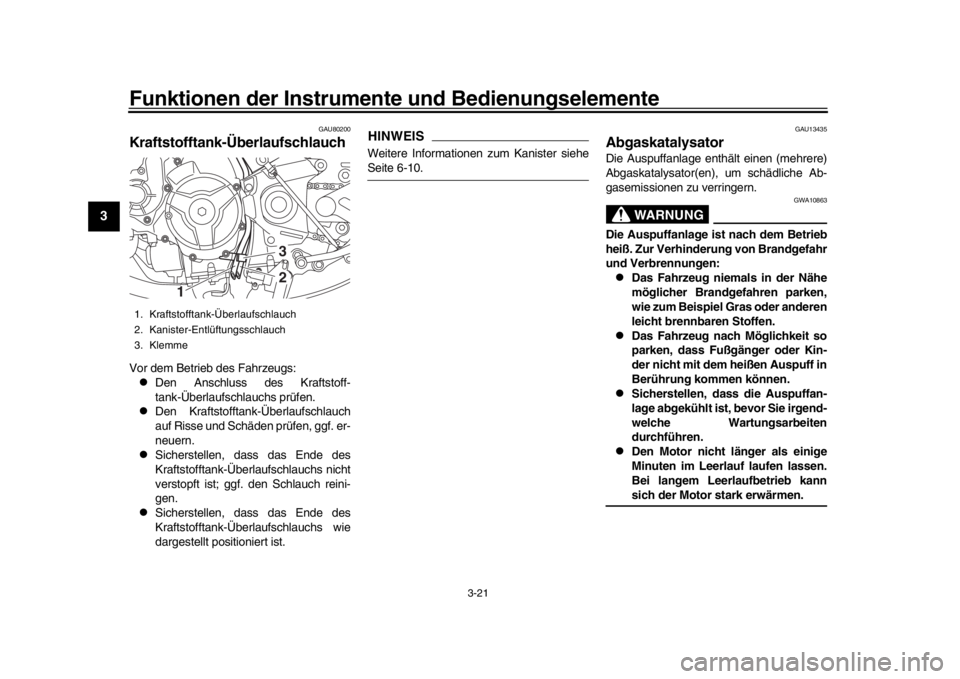

Kraftstofftank-ÜberlaufschlauchVor dem Betrieb des Fahrzeugs:
Den Anschluss des Kraftstoff-
tank-Überlaufschlauchs prüfen.

Den Kraftstofftank-Überlaufschlauch
auf Risse und Schäden prüfen, ggf. er-
neuern.

Sicherstellen, dass das Ende des
Kraftstofftank-Überl aufschlauchs nicht
verstopft ist; ggf. den Schlauch reini-
gen.

Sicherstellen, dass das Ende des
Kraftstofftank-Überl aufschlauchs wie
dargestellt positioniert ist.
HINWEISWeitere Informationen zum Kanister sieheSeite 6-10.
GAU13435
AbgaskatalysatorDie Auspuffanlage enthält einen (mehrere)
Abgaskatalysator(en), um schädliche Ab-
gasemissionen zu verringern.
WARNUNG
GWA10863
Die Auspuffanlage ist nach dem Betrieb
heiß. Zur Verhinderung von Brandgefahr
und Verbrennungen:
Das Fahrzeug niem als in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel Gras oder anderen
leicht brennbaren Stoffen.

Das Fahrzeug nach Möglichkeit so
parken, dass Fußgänger oder Kin-
der nicht mit dem heißen Auspuff in
Berührung kommen können.

Sicherstellen, dass die Auspuffan-
lage abgekühlt ist, bevor Sie irgend-
welche Wartungsarbeiten
durchführen.

Den Motor nicht länger als einige
Minuten im Leerlauf laufen lassen.
Bei langem Leerlaufbetrieb kannsich der Motor stark erwärmen.
1. Kraftstofftank-Überlaufschlauch
2. Kanister-Entlüftungsschlauch
3. Klemme
1
32
BAE-9-G1.book 21 ページ ２０１９年８月２８日　水曜日　午後１時４１分

Funktionen der Instrumente und Bedienungselemente
3-22
1
234
5
6
7
8
9
10
11
12
GAU57992

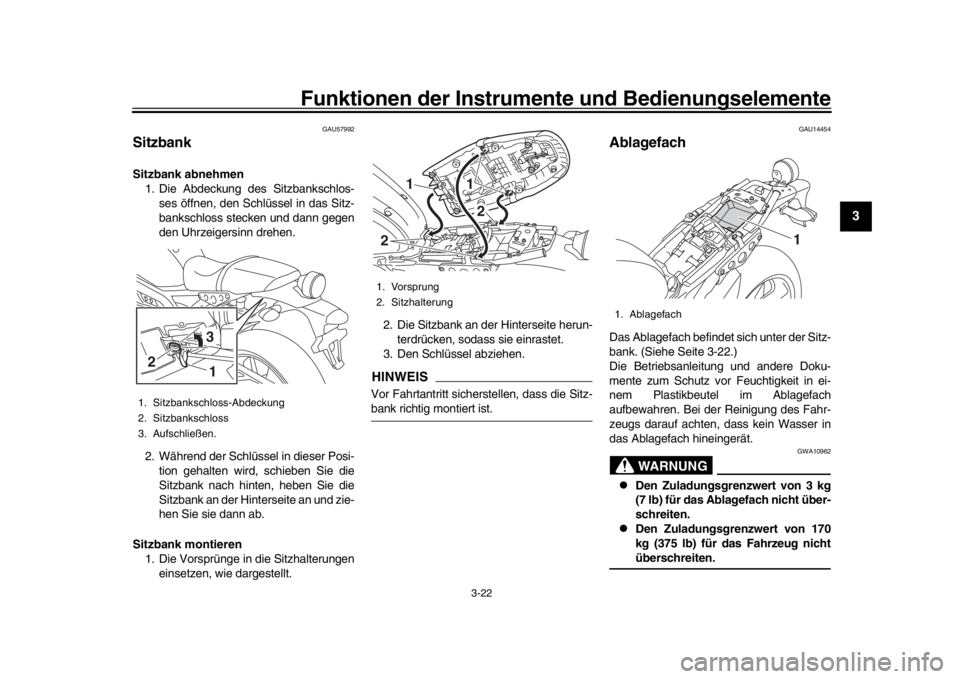

SitzbankSitzbank abnehmen 1. Die Abdeckung des Sitzbankschlos-
ses öffnen, den Schlüssel in das Sitz-
bankschloss stecken und dann gegen
den Uhrzeigersinn drehen.
2. Während der Schlüssel in dieser Posi- tion gehalten wird, schieben Sie die
Sitzbank nach hinten, heben Sie die
Sitzbank an der Hinterseite an und zie-
hen Sie sie dann ab.
Sitzbank montieren 1. Die Vorsprünge in die Sitzhalterungen einsetzen, wie dargestellt. 2. Die Sitzbank an der Hinterseite herun-
terdrücken, sodass sie einrastet.
3. Den Schlüssel abziehen.
HINWEISVor Fahrtantritt sicherstellen, dass die Sitz-bank richtig montiert ist.
GAU14454
AblagefachDas Ablagefach befindet sich unter der Sitz-
bank. (Siehe Seite 3-22.)
Die Betriebsanleitung und andere Doku-
mente zum Schutz vor Feuchtigkeit in ei-
nem Plastikbeutel im Ablagefach
aufbewahren. Bei der Reinigung des Fahr-
zeugs darauf achten, da ss kein Wasser in
das Ablagefach hineingerät.
WARNUNG
GWA10962

Den Zuladungsgrenzwert von 3 kg
(7 lb) für das Ablagefach nicht über-
schreiten.

Den Zuladungsgrenzwert von 170
kg (375 lb) für das Fahrzeug nichtüberschreiten.
1. Sitzbankschloss-Abdeckung
2. Sitzbankschloss
3. Aufschließen.2
31
1. Vorsprung
2. Sitzhalterung
11
2
2
1. Ablagefach
1
BAE-9-G1.book 22 ページ ２０１９年８月２８日　水曜日　午後１時４１分

Funktionen der Instrumente und Bedienungselemente
3-23
1
23
4
5
6
7
8
9
10
11
12
GAU62453
Teleskopgabel einstellen
WARNUNG
GWA14671
Die Federvorspannung an beiden Gabel-
holmen gleichmäßig einstellen, da ande-
renfalls Fahrverhalten und Stabilitätbeeinträchtigt werden könnten.

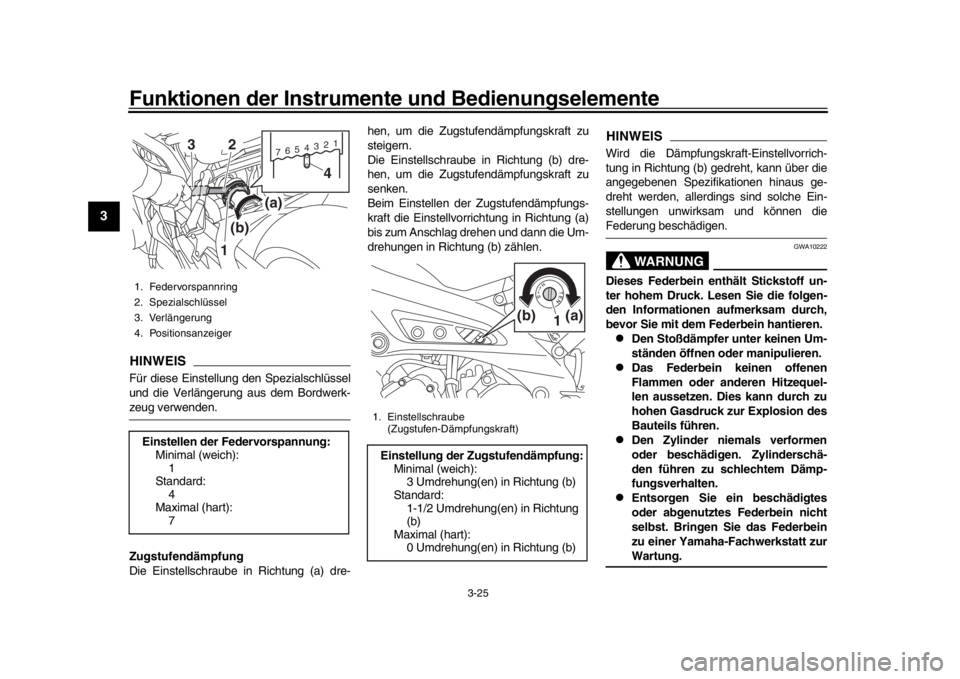

Jeder Gabelholm besitzt eine Einstell-
schraube zur Einstellung der Federvor-
spannung. Der rechte Gabelholm ist mit
einer Einstellschraube (Zugstufen-Dämp-
fungskraft) ausgerüstet.ACHTUNG
GCA10102
Um eine Beschädigung der Einstellvor-
richtung zu vermeiden, darf nicht über
die Maximal- oder Mi nimaleinstellungengedreht werden.
Federvorspannung
Die Einstellschraube in Richtung (a) dre-
hen, um die Federvorspannung zu erhö-
hen.
Die Einstellschraube in Richtung (b) dre-
hen, um die Federvorspannung zu senken. Die Einstellung wird durch Messen des in
der Abbildung gezeigten Abstands A be-
stimmt. Verkürzen des Abstands A erhöht
die Federvorspannung; Verlängern des Ab-
stands A verringert die Federvorspannung.
Zugstufendämpfung
Die Zugstufendämpfung wird nur am rech-
ten Gabelholm eingestellt.
Die Einstellschraube in Richtung (a) dre-
hen, um die Zugstufen-Dämpfungskraft zu
erhöhen.
Die Einstellschraube in Richtung (b) dre-
hen, um die Zugstufen-Dämpfungskraft zu
senken.

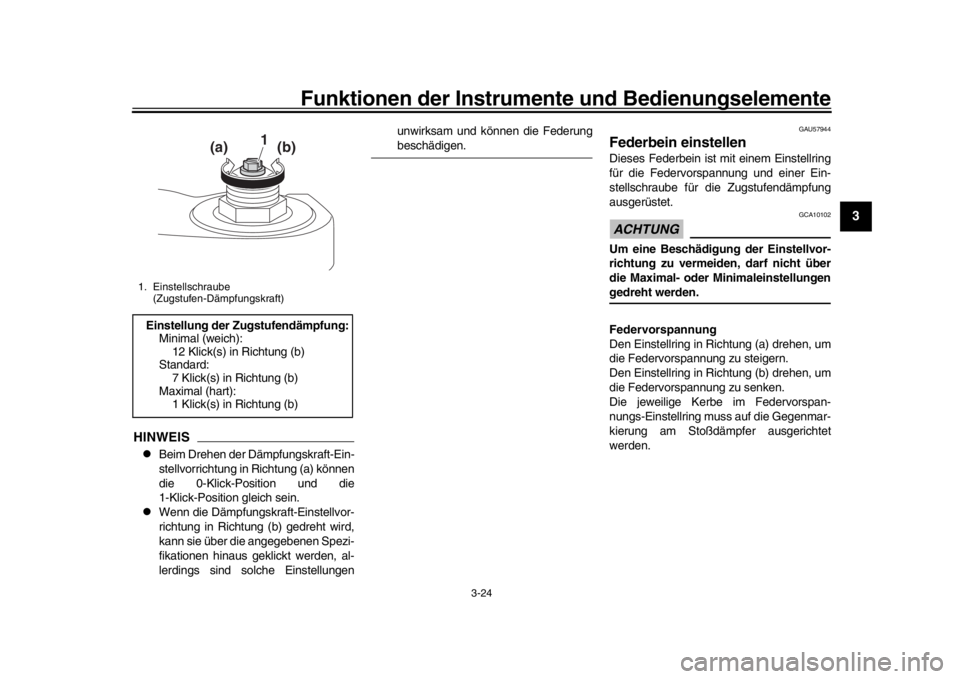

Beim Einstellen der Zugstufen-Dämpfungs-
kraft die Einstellvorrichtung in Richtung (a)
bis zum Anschlag drehen und dann die
Klicks in Richtung (b) zählen.
1. Einstellschraube (Federvorspannung)
1. Abstand A
1
1
(a)
(b)
(a)
(b)
1
Einstellen der Federvorspannung:
Minimal (weich):Abstand A = 19.0 mm (0.75 in)
Standard:
Abstand A = 16.0 mm (0.63 in)
Maximal (hart): Abstand A = 4.0 mm (0.16 in)
BAE-9-G1.book 23 ページ ２０１９年８月２８日　水曜日　午後１時４１分

Funktionen der Instrumente und Bedienungselemente
3-24
1
234
5
6
7
8
9
10
11
12
HINWEIS
Beim Drehen der Dämpfungskraft-Ein-
stellvorrichtung in Richtung (a) können
die 0-Klick-Position und die
1-Klick-Position gleich sein.

Wenn die Dämpfungskraft-Einstellvor-
richtung in Richtung (b) gedreht wird,
kann sie über die angegebenen Spezi-
fikationen hinaus geklickt werden, al-
lerdings sind solche Einstellungen unwirksam und können die Federung
beschädigen.
GAU57944
Federbein einstellenDieses Federbein ist mit einem Einstellring
für die Federvorspannung und einer Ein-
stellschraube für die Zugstufendämpfung
ausgerüstet.ACHTUNG
GCA10102
Um eine Beschädigung der Einstellvor-
richtung zu vermeiden, darf nicht über
die Maximal- oder Minimaleinstellungengedreht werden.
Federvorspannung
Den Einstellring in Richtung (a) drehen, um
die Federvorspannung zu steigern.
Den Einstellring in Richtung (b) drehen, um
die Federvorspannung zu senken.
Die jeweilige Kerbe im Federvorspan-
nungs-Einstellring muss auf die Gegenmar-
kierung am Stoßdämpfer ausgerichtet
werden.
1. Einstellschraube
(Zugstufen-Dämpfungskraft)Einstellung der Zugstufendämpfung:Minimal (weich):
12 Klick(s) in Richtung (b)
Standard: 7 Klick(s) in Richtung (b)
Maximal (hart): 1 Klick(s) in Richtung (b)
1
(a)
(b)
BAE-9-G1.book 24 ページ ２０１９年８月２８日　水曜日　午後１時４１分

Funktionen der Instrumente und Bedienungselemente
3-25
1
23
4
5
6
7
8
9
10
11
12
HINWEISFür diese Einstellung den Spezialschlüssel
und die Verlängerung aus dem Bordwerk-zeug verwenden.
Zugstufendämpfung
Die Einstellschraube in Richtung (a) dre- hen, um die Zugstufendämpfungskraft zu
steigern.
Die Einstellschraube in Richtung (b) dre-
hen, um die Zugstufendämpfungskraft zu
senken.
Beim Einstellen der Zugstufendämpfungs-
kraft die Einstellvorrichtung in Richtung (a)
bis zum Anschlag drehen und dann die Um-
drehungen in Richtung (b) zählen.
HINWEISWird die Dämpfungskraft-Einstellvorrich-
tung in Richtung (b) gedreht, kann über die
angegebenen Spezifikationen hinaus ge-
dreht werden, allerdings sind solche Ein-
stellungen unwirksam und können dieFederung beschädigen.
WARNUNG
GWA10222
Dieses Federbein enthält Stickstoff un-
ter hohem Druck. Lesen Sie die folgen-
den Informationen aufmerksam durch,
bevor Sie mit dem Federbein hantieren.
Den Stoßdämpfer unter keinen Um-
ständen öffnen oder manipulieren.

Das Federbein keinen offenen
Flammen oder anderen Hitzequel-
len aussetzen. Dies kann durch zu
hohen Gasdruck zur Explosion des
Bauteils führen.

Den Zylinder niemals verformen
oder beschädigen. Zylinderschä-
den führen zu schlechtem Dämp-
fungsverhalten.

Entsorgen Sie ein beschädigtes
oder abgenutztes Federbein nicht
selbst. Bringen Sie das Federbein
zu einer Yamaha-Fachwerkstatt zurWartung.
1. Federvorspannring
2. Spezialschlüssel
3. Verlängerung
4. PositionsanzeigerEinstellen der Federvorspannung:
Minimal (weich):
1
Standard: 4
Maximal (hart): 7
7654321
1(b) (a)
4
2
3
1. Einstellschraube
(Zugstufen-Dämpfungskraft)Einstellung der Zugstufendämpfung:Minimal (weich):
3 Umdrehung(en) in Richtung (b)
Standard: 1-1/2 Umdrehung(en) in Richtung
(b)
Maximal (hart): 0 Umdrehung(en) in Richtung (b)
1(a)(b)
BAE-9-G1.book 25 ページ ２０１９年８月２８日　水曜日　午後１時４１分
