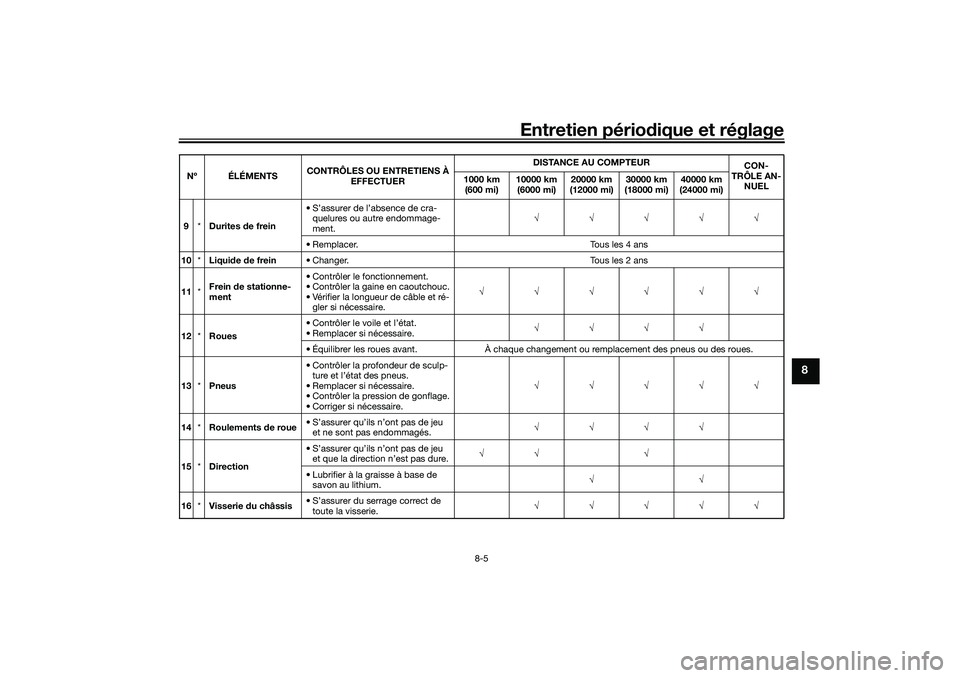

Entretien périodique et réglage
8-5
8
9*Durites de frein• S’assurer de l’absence de cra-
quelures ou autre endommage-
ment.√√√√√
• Remplacer. Tous les 4 ans
10*Liquide de frein• Changer. Tous les 2 ans
11*Frein de stationne-
ment• Contrôler le fonctionnement.
• Contrôler la gaine en caoutchouc.
• Vérifier la longueur de câble et ré-
gler si nécessaire.√√√√√√
12*Roues• Contrôler le voile et l’état.
• Remplacer si nécessaire.√√√√
• Équilibrer les roues avant. À chaque changement ou remplacement des pneus ou des roues.
13*Pneus• Contrôler la profondeur de sculp-
ture et l’état des pneus.
• Remplacer si nécessaire.
• Contrôler la pression de gonflage.
• Corriger si nécessaire.√√√√√
14*Roulements de roue• S’assurer qu’ils n’ont pas de jeu
et ne sont pas endommagés.√√√√
15*Direction• S’assurer qu’ils n’ont pas de jeu
et que la direction n’est pas dure.√√ √
• Lubrifier à la graisse à base de
savon au lithium.√√
16*Visserie du châssis• S’assurer du serrage correct de
toute la visserie.√√√√√ Nº ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
UBX9F0F0.book Page 5 Wednesday, January 22, 2020 10:49 AM

Entretien périodique et réglage
8-6
8
17Axe de pivot de le-
vier de frein avant et
arrière• Lubrifier à la graisse silicone.√√√√√
18Axe de pivot de pé-
dale de frein• Lubrifier à la graisse à base de
savon au lithium.√√√√√
19*Système de frei-
nage unifié• Contrôler la garde du câble et la
régler si nécessaire.
• Lubrifier les pivots et les pièces
mobiles à la graisse de silicone.
• Lubrifier l’extrémité de câble à la
graisse à base de savon au li-
thium.√√√√√√
• Lubrifier le pivot d’articulation de
la pédale de frein de graisse à
base de savon au lithium.√√√√√
20Béquille latérale,
béquille centrale• Contrôler le fonctionnement.
• Lubrifier à la graisse à base de
savon au lithium.√√√√√
21*Contacteur de bé-
quille latérale• Contrôler le fonctionnement et
remplacer si nécessaire.√√√√√√
22*Fourche avant• Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.
• Remplacer si nécessaire.√√√√
23*Combinés ressort-
amortisseur• Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.
• Remplacer si nécessaire.√√√√ Nº ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)UBX9F0F0.book Page 6 Wednesday, January 22, 2020 10:49 AM

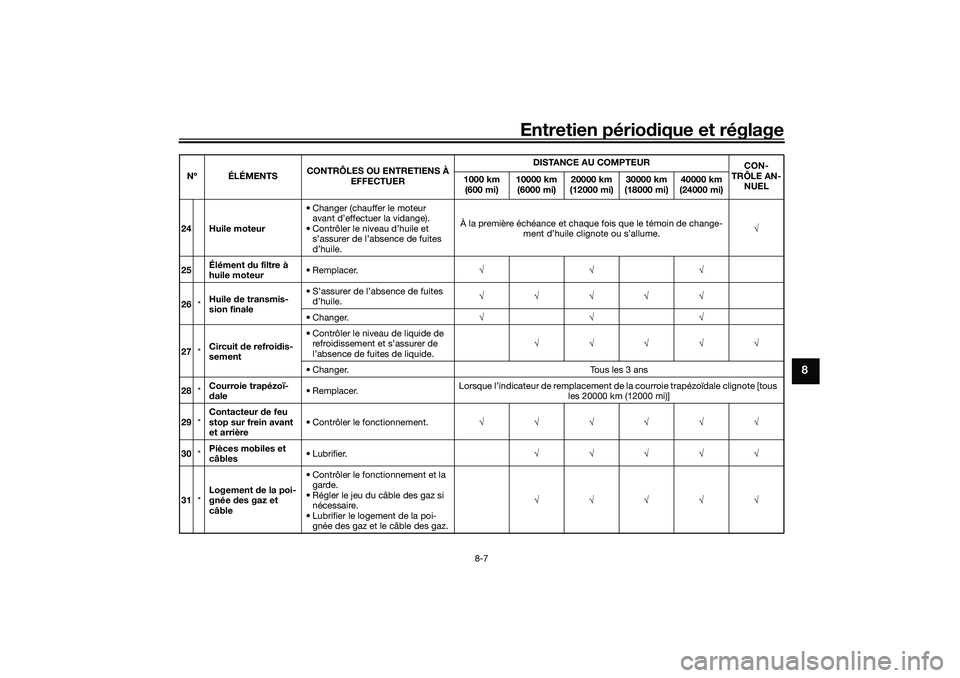

Entretien périodique et réglage
8-7
8
24 Huile moteur• Changer (chauffer le moteur
avant d’effectuer la vidange).
• Contrôler le niveau d’huile et
s’assurer de l’absence de fuites
d’huile.À la première échéance et chaque fois que le témoin de change-
ment d’huile clignote ou s’allume.√
25Élément du filtre à
huile moteur• Remplacer.√√√
26*Huile de transmis-
sion finale• S’assurer de l’absence de fuites
d’huile.√√√√√
• Changer.√√√
27*Circuit de refroidis-
sement• Contrôler le niveau de liquide de
refroidissement et s’assurer de
l’absence de fuites de liquide.√√√√√
• Changer. Tous les 3 ans
28*Courroie trapézoï-
dale• Remplacer.Lorsque l’indicateur de remplacement de la courroie trapézoïdale clignote [tous
les 20000 km (12000 mi)]
29*Contacteur de feu
stop sur frein avant
et arrière• Contrôler le fonctionnement.√√√√√√
30*Pièces mobiles et
câbles• Lubrifier.√√√√√
31*Logement de la poi-
gnée des gaz et
câble• Contrôler le fonctionnement et la
garde.
• Régler le jeu du câble des gaz si
nécessaire.
• Lubrifier le logement de la poi-
gnée des gaz et le câble des gaz.√√√√√ Nº ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
UBX9F0F0.book Page 7 Wednesday, January 22, 2020 10:49 AM

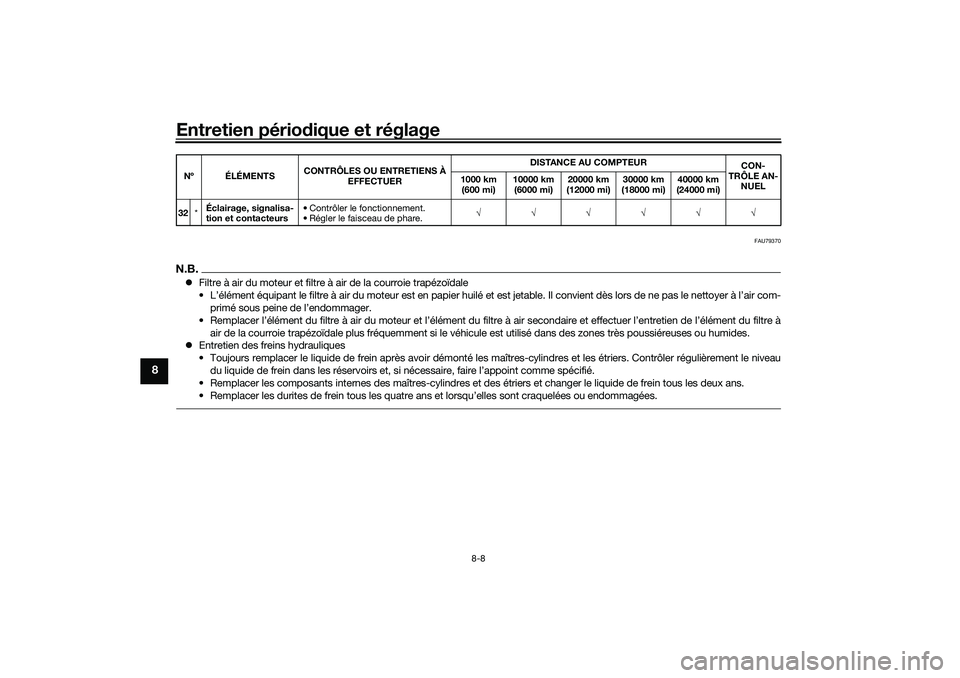

Entretien périodique et réglage
8-8
8
FAU79370
N.B.Filtre à air du moteur et filtre à air de la courroie trapézoïdale
• L’élément équipant le filtre à air du moteur est en papier huilé et est jetable. Il convient dès lors de ne pas le nettoyer à l’air com-
primé sous peine de l’endommager.
• Remplacer l’élément du filtre à air du moteur et l’élément du filtre à air secondaire et effectuer l’entretien de l’élément du filtre à
air de la courroie trapézoïdale plus fréquemment si le véhicule est utilisé dans des zones très poussiéreuses ou humides.
Entretien des freins hydrauliques
• Toujours remplacer le liquide de frein après avoir démonté les maîtres-cylindres et les étriers. Contrôler régulièrement le niveau
du liquide de frein dans les réservoirs et, si nécessaire, faire l’appoint comme spécifié.
• Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein tous les deux ans.
• Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.32*Éclairage, signalisa-
tion et contacteurs• Contrôler le fonctionnement.
• Régler le faisceau de phare.√√√√√√ Nº ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)UBX9F0F0.book Page 8 Wednesday, January 22, 2020 10:49 AM

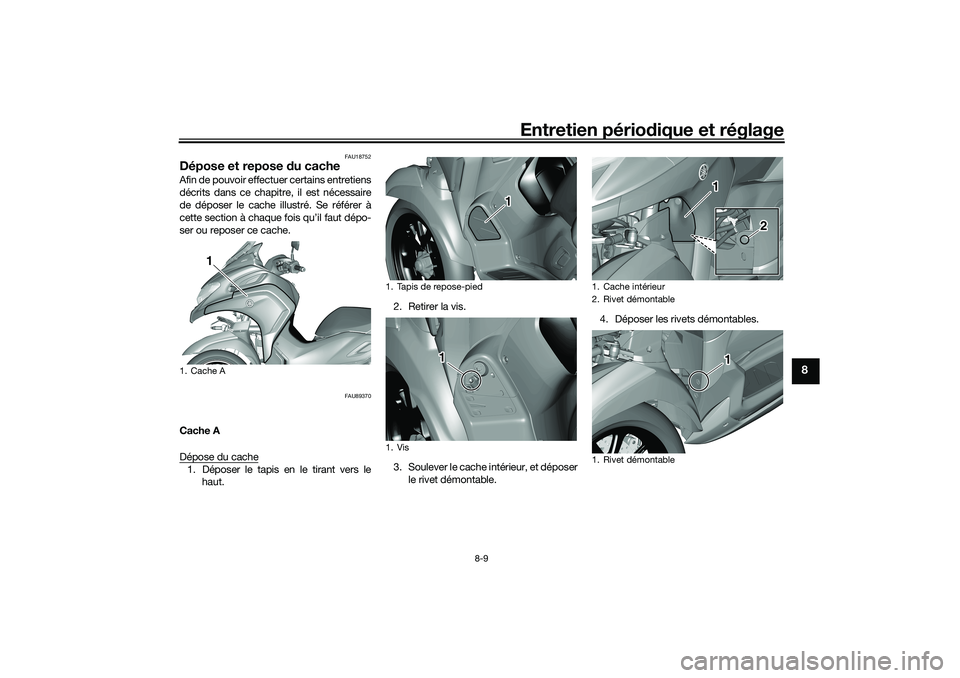

Entretien périodique et réglage
8-9
8
FAU18752
Dépose et repose du cacheAfin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer le cache illustré. Se référer à
cette section à chaque fois qu’il faut dépo-
ser ou reposer ce cache.
FAU89370
Cache A
Dépose du cache1. Déposer le tapis en le tirant vers le
haut.2. Retirer la vis.
3. Soulever le cache intérieur, et déposer
le rivet démontable.4. Déposer les rivets démontables.1. Cache A
1
1. Tapis de repose-pied
1. Vis
1 1
11 1
1. Cache intérieur
2. Rivet démontable
1. Rivet démontable
11 1
2
2
11 1
UBX9F0F0.book Page 9 Wednesday, January 22, 2020 10:49 AM

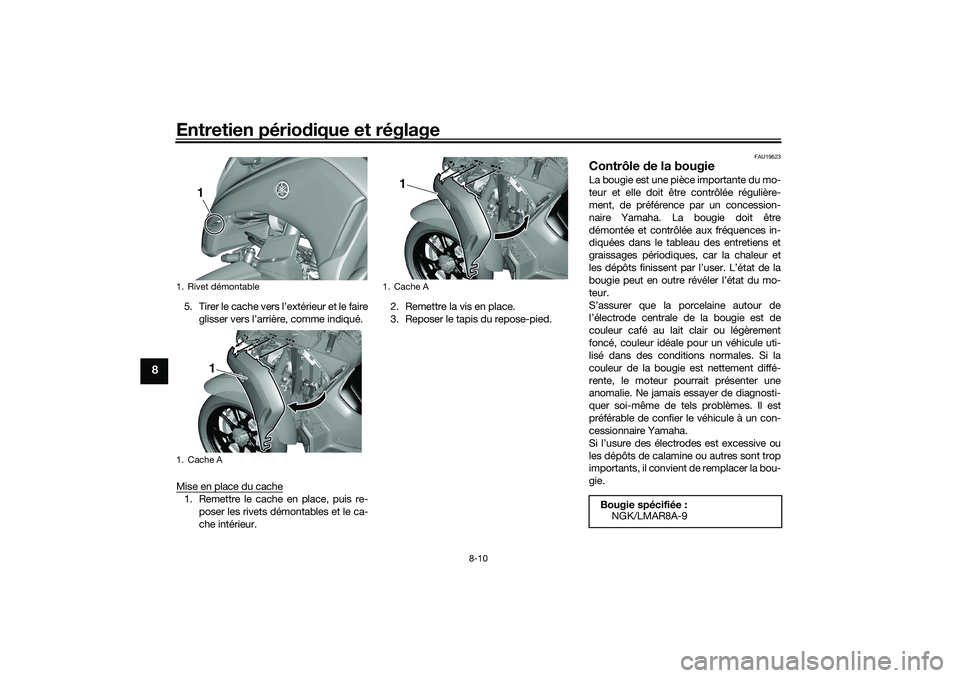

Entretien périodique et réglage
8-10
8
5. Tirer le cache vers l’extérieur et le faire
glisser vers l’arrière, comme indiqué.
Mise en place du cache1. Remettre le cache en place, puis re-
poser les rivets démontables et le ca-
che intérieur.2. Remettre la vis en place.
3. Reposer le tapis du repose-pied.
FAU19623
Contrôle de la bougieLa bougie est une pièce importante du mo-
teur et elle doit être contrôlée régulière-
ment, de préférence par un concession-
naire Yamaha. La bougie doit être
démontée et contrôlée aux fréquences in-
diquées dans le tableau des entretiens et
graissages périodiques, car la chaleur et
les dépôts finissent par l’user. L’état de la
bougie peut en outre révéler l’état du mo-
teur.
S’assurer que la porcelaine autour de
l’électrode centrale de la bougie est de
couleur café au lait clair ou légèrement
foncé, couleur idéale pour un véhicule uti-
lisé dans des conditions normales. Si la
couleur de la bougie est nettement diffé-
rente, le moteur pourrait présenter une
anomalie. Ne jamais essayer de diagnosti-
quer soi-même de tels problèmes. Il est
préférable de confier le véhicule à un con-
cessionnaire Yamaha.
Si l’usure des électrodes est excessive ou
les dépôts de calamine ou autres sont trop
importants, il convient de remplacer la bou-
gie.
1. Rivet démontable
1. Cache A
1
1
1. Cache A
1
Bougie spécifiée :
NGK/LMAR8A-9
UBX9F0F0.book Page 10 Wednesday, January 22, 2020 10:49 AM

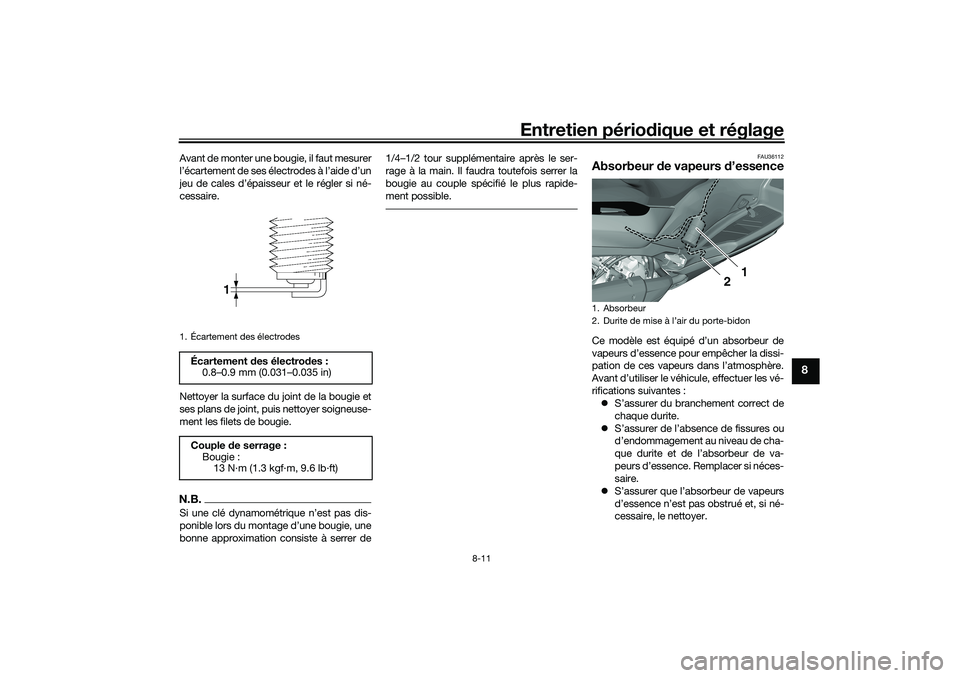

Entretien périodique et réglage
8-11
8
Avant de monter une bougie, il faut mesurer
l’écartement de ses électrodes à l’aide d’un
jeu de cales d’épaisseur et le régler si né-
cessaire.
Nettoyer la surface du joint de la bougie et
ses plans de joint, puis nettoyer soigneuse-
ment les filets de bougie.N.B.

bonne approximation consiste à serrer de1/4…1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.
FAU36112
Absorbeur de vapeurs d’essenceCe modèle est équipé d’un absorbeur de
vapeurs d’essence pour empêcher la dissi-
pation de ces vapeurs dans l’atmosphère.
Avant d’utiliser le véhicule, effectuer les vé-
rifications suivantes :
S’assurer du branchement correct de
chaque durite.
S’assurer de l’absence de fissures ou
d’endommagement au niveau de cha-
que durite et de l’absorbeur de va-
peurs d’essence. Remplacer si néces-
saire.
S’assurer que l’absorbeur de vapeurs
d’essence n’est pas obstrué et, si né-
cessaire, le nettoyer.
1. Écartement des électrodesÉcartement des électrodes :
0.8–0.9 mm (0.031–0.035 in)
Couple de serrage :
Bougie :
13 N·m (1.3 kgf·m, 9.6 lb·ft)
1. Absorbeur
2. Durite de mise à l’air du porte-bidon
1
2
UBX9F0F0.book Page 11 Wednesday, January 22, 2020 10:49 AM

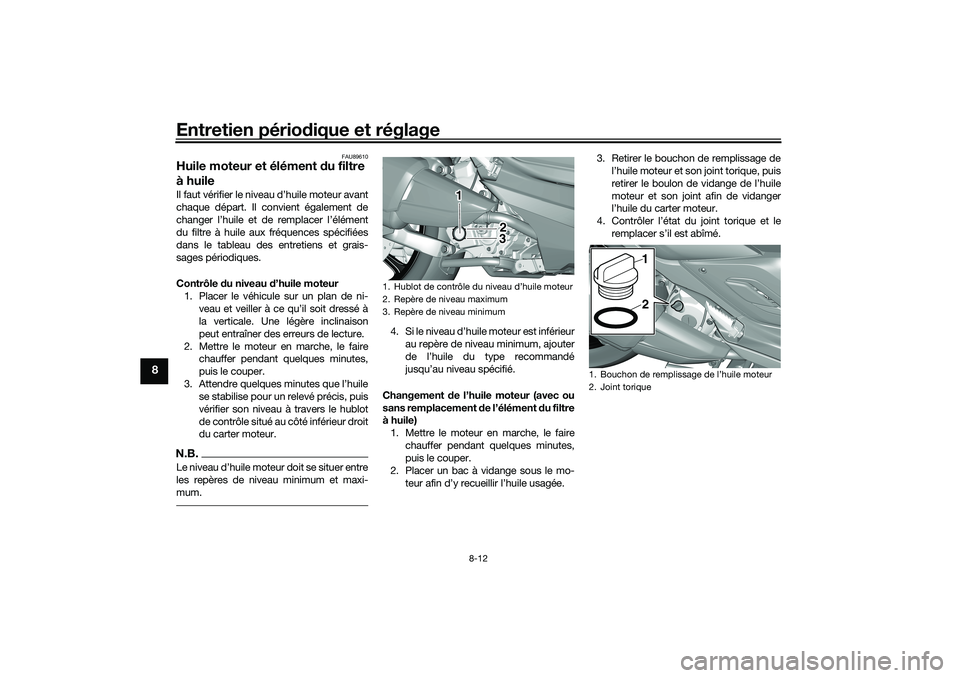

Entretien périodique et réglage
8-12
8
FAU89610
Huile moteur et élément du filtre
à huileIl faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer l’élément
du filtre à huile aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
Contrôle du niveau d’huile moteur
1. Placer le véhicule sur un plan de ni-
veau et veiller à ce qu’il soit dressé à
la verticale. Une légère inclinaison
peut entraîner des erreurs de lecture.
2. Mettre le moteur en marche, le faire
chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile
se stabilise pour un relevé précis, puis
vérifier son niveau à travers le hublot
de contrôle situé au côté inférieur droit
du carter moteur.N.B.
les repères de niveau minimum et maxi-
mum.
4.
au repère de niveau minimum, ajouter


Changement de l’huile moteur (avec ou
sans remplacement de l’élément du filtre
à huile)
1. Mettre le moteur en marche, le faire
chauffer pendant quelques minutes,
puis le couper.
2. Placer un bac à vidange sous le mo-
teur afin d’y recueillir l’huile usagée.3. Retirer le bouchon de remplissage de
l’huile moteur et son joint torique, puis
retirer le boulon de vidange de l’huile
moteur et son joint afin de vidanger
l’huile du carter moteur.
4. Contrôler l’état du joint torique et le
remplacer s’il est abîmé.1. Hublot de contrôle du niveau d’huile moteur
2. Repère de niveau maximum
3. Repère de niveau minimum
1
2
3
1.
2. Joint torique
1
2
