Entretien et entreposage du véhicule9-4
9
FAU83472

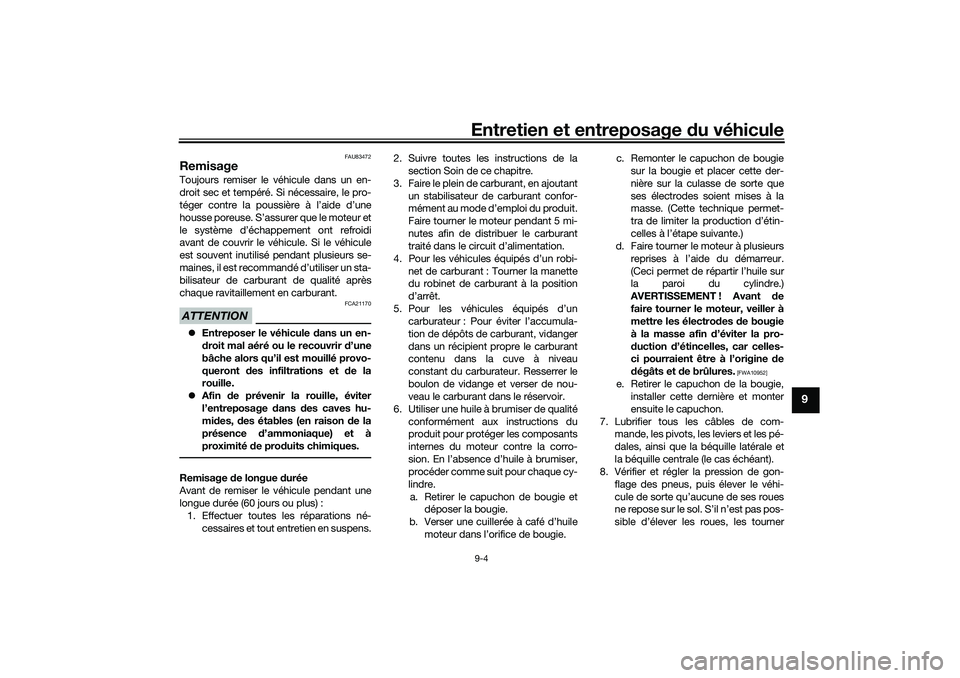

RemisageToujours remiser le véhicule dans un en-
droit sec et tempéré. Si nécessaire, le pro-
téger contre la poussière à l’aide d’une
housse poreuse. S’assurer que le moteur et
le système d’échappement ont refroidi
avant de couvrir le véhicule. Si le véhicule
est souvent inutilisé pendant plusieurs se-
maines, il est recommandé d’utiliser un sta-
bilisateur de carburant de qualité après
chaque ravitaillement en carburant.ATTENTION
FCA21170
Entreposer le véhicule dans un en-
droit mal aéré ou le recouvrir d’une
bâche alors qu’il est mouillé provo-
queront des infiltrations et de la
rouille.
Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mides, des étables (en raison de la
présence d’ammoniaque) et à
proximité de produits chimiques.Remisage de longue durée
Avant de remiser le véhicule pendant une
longue durée (60 jours ou plus) :
1. Effectuer toutes les réparations né-
cessaires et tout entretien en suspens.2. Suivre toutes les instructions de la
section Soin de ce chapitre.
3. Faire le plein de carburant, en ajoutant
un stabilisateur de carburant confor-
mément au mode d’emploi du produit.
Faire tourner le moteur pendant 5 mi-
nutes afin de distribuer le carburant
traité dans le circuit d’alimentation.
4. Pour les véhicules équipés d’un robi-
net de carburant : Tourner la manette
du robinet de carburant à la position
d’arrêt.
5. Pour les véhicules équipés d’un
carburateur : Pour éviter l’accumula-
tion de dépôts de carburant, vidanger
dans un récipient propre le carburant
contenu dans la cuve à niveau
constant du carburateur. Resserrer le
boulon de vidange et verser de nou-
veau le carburant dans le réservoir.
6. Utiliser une huile à brumiser de qualité
conformément aux instructions du
produit pour protéger les composants
internes du moteur contre la corro-
sion. En l’absence d’huile à brumiser,
procéder comme suit pour chaque cy-
lindre.
a. Retirer le capuchon de bougie et
déposer la bougie.
b. Verser une cuillerée à café d’huile
moteur dans l’orifice de bougie.c. Remonter le capuchon de bougie
sur la bougie et placer cette der-
nière sur la culasse de sorte que
ses électrodes soient mises à la
masse. (Cette technique permet-
tra de limiter la production d’étin-
celles à l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi du cylindre.)
AVERTISSEMENT ! Avant de
faire tourner le moteur, veiller à
mettre les électrodes de bougie
à la masse afin d’éviter la pro-
duction d’étincelles, car celles-
ci pourraient être à l’origine de
dégâts et de brûlures.
[FWA10952]
e. Retirer le capuchon de la bougie,
installer cette dernière et monter
ensuite le capuchon.
7. Lubrifier tous les câbles de com-
mande, les pivots, les leviers et les pé-
dales, ainsi que la béquille latérale et
la béquille centrale (le cas échéant).
8. Vérifier et régler la pression de gon-
flage des pneus, puis élever le véhi-
cule de sorte qu’aucune de ses roues
ne repose sur le sol. S’il n’est pas pos-
sible d’élever les roues, les tourner
UBX9F0F0.book Page 4 Wednesday, January 22, 2020 10:49 AM

Entretien et entreposage du véhicule
9-5
9

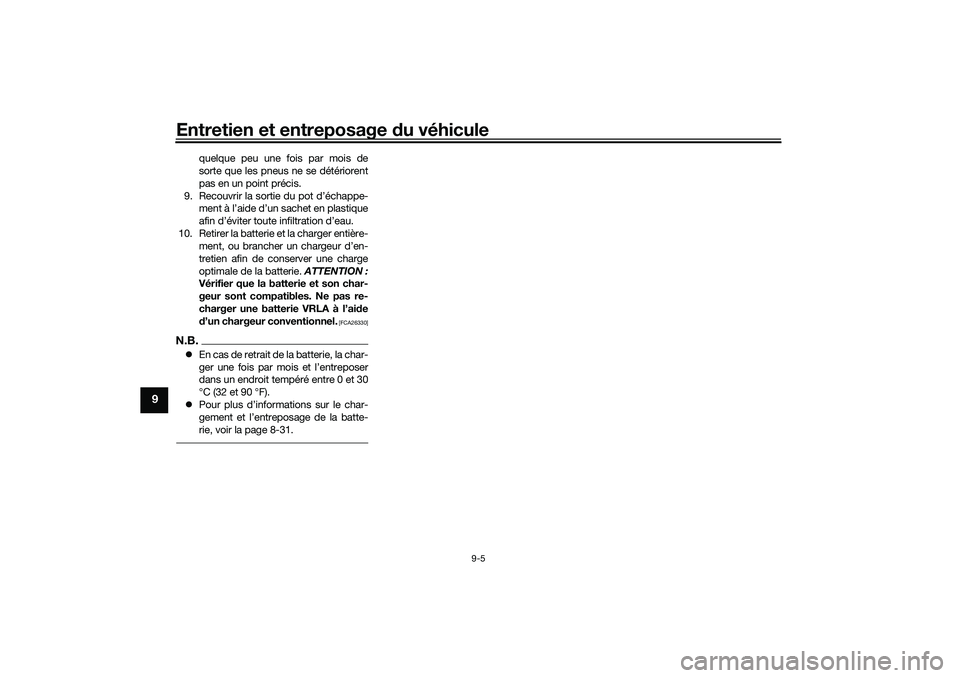

quelque peu une fois par mois de
sorte que les pneus ne se détériorent
pas en un point précis.
9. Recouvrir la sortie du pot d’échappe-
ment à l’aide d’un sachet en plastique
afin d’éviter toute infiltration d’eau.
10. Retirer la batterie et la charger entière-
ment, ou brancher un chargeur d’en-
tretien afin de conserver une charge
optimale de la batterie. ATTENTION :
Vérifier que la batterie et son char-
geur sont compatibles. Ne pas re-
charger une batterie VRLA à l’aide
d’un chargeur conventionnel.
[FCA26330]
N.B.En cas de retrait de la batterie, la char-
ger une fois par mois et l’entreposer
dans un endroit tempéré entre 0 et 30
°C (32 et 90 °F).
Pour plus d’informations sur le char-
gement et l’entreposage de la batte-
rie, voir la page 8-31.
UBX9F0F0.book Page 5 Wednesday, January 22, 2020 10:49 AM

Caractéristiques
10-1
10

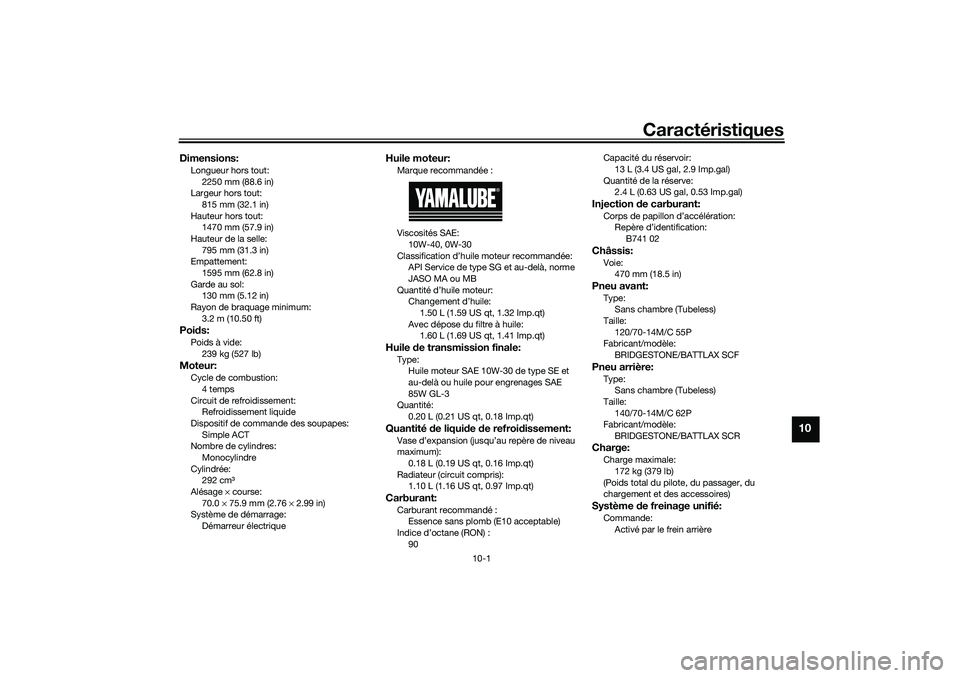

Dimensions:Longueur hors tout:
2250 mm (88.6 in)
Largeur hors tout:
815 mm (32.1 in)
Hauteur hors tout:
1470 mm (57.9 in)
Hauteur de la selle:
795 mm (31.3 in)
Empattement:
1595 mm (62.8 in)
Garde au sol:
130 mm (5.12 in)
Rayon de braquage minimum:
3.2 m (10.50 ft)Poids:Poids à vide:
239 kg (527 lb)Moteur:Cycle de combustion:
4 temps
Circuit de refroidissement:
Refroidissement liquide
Dispositif de commande des soupapes:
Simple ACT
Nombre de cylindres:
Monocylindre
Cylindrée:
292 cm3
Alésage × course:
70.0 × 75.9 mm (2.76 × 2.99 in)
Système de démarrage:
Démarreur électrique
Huile moteur:Marque recommandée :
Viscosités SAE:
10W-40, 0W-30
Classification d’huile moteur recommandée:
API Service de type SG et au-delà, norme
JASO MA ou MB
Quantité d’huile moteur:
Changement d’huile:
1.50 L (1.59 US qt, 1.32 Imp.qt)
Avec dépose du filtre à huile:
1.60 L (1.69 US qt, 1.41 Imp.qt)Huile de transmission finale:Type:
Huile moteur SAE 10W-30 de type SE et
au-delà ou huile pour engrenages SAE
85W GL-3
Quantité:
0.20 L (0.21 US qt, 0.18 Imp.qt)Quantité de liquide de refroidissement:Vase d’expansion (jusqu’au repère de niveau
maximum):
0.18 L (0.19 US qt, 0.16 Imp.qt)
Radiateur (circuit compris):
1.10 L (1.16 US qt, 0.97 Imp.qt)Carburant:Carburant recommandé :
Essence sans plomb (E10 acceptable)
Indice d’octane (RON) :
90Capacité du réservoir:
13 L (3.4 US gal, 2.9 Imp.gal)
Quantité de la réserve:
2.4 L (0.63 US gal, 0.53 Imp.gal)
Injection de carburant:Corps de papillon d’accélération:
Repère d’identification:
B741 02Châssis:Voie:
470 mm (18.5 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
120/70-14M/C 55P
Fabricant/modèle:
BRIDGESTONE/BATTLAX SCFPneu arrière:Type:
Sans chambre (Tubeless)
Taille:
140/70-14M/C 62P
Fabricant/modèle:
BRIDGESTONE/BATTLAX SCRCharge:Charge maximale:
172 kg (379 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Système de freinage unifié:Commande:
Activé par le frein arrière
UBX9F0F0.book Page 1 Wednesday, January 22, 2020 10:49 AM

Caractéristiques
10-2
10

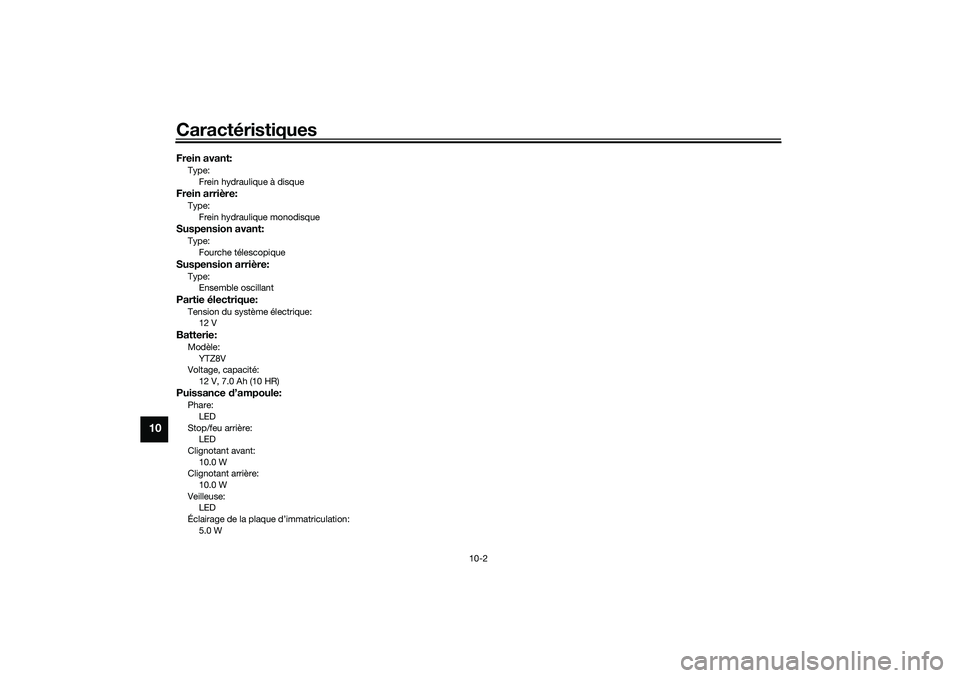

Frein avant:Type:
Frein hydraulique à disqueFrein arrière:Type:
Frein hydraulique monodisqueSuspension avant:Type:
Fourche télescopiqueSuspension arrière:Type:
Ensemble oscillantPartie électrique:Tension du système électrique:
12 VBatterie:Modèle:
YTZ8V
Voltage, capacité:
12 V, 7.0 Ah (10 HR)Puissance d’ampoule:Phare:
LED
Stop/feu arrière:
LED
Clignotant avant:
10.0 W
Clignotant arrière:
10.0 W
Veilleuse:
LED
Éclairage de la plaque d’immatriculation:
5.0 W
UBX9F0F0.book Page 2 Wednesday, January 22, 2020 10:49 AM

Renseignements complémentaires
11-1
11
FAU53562

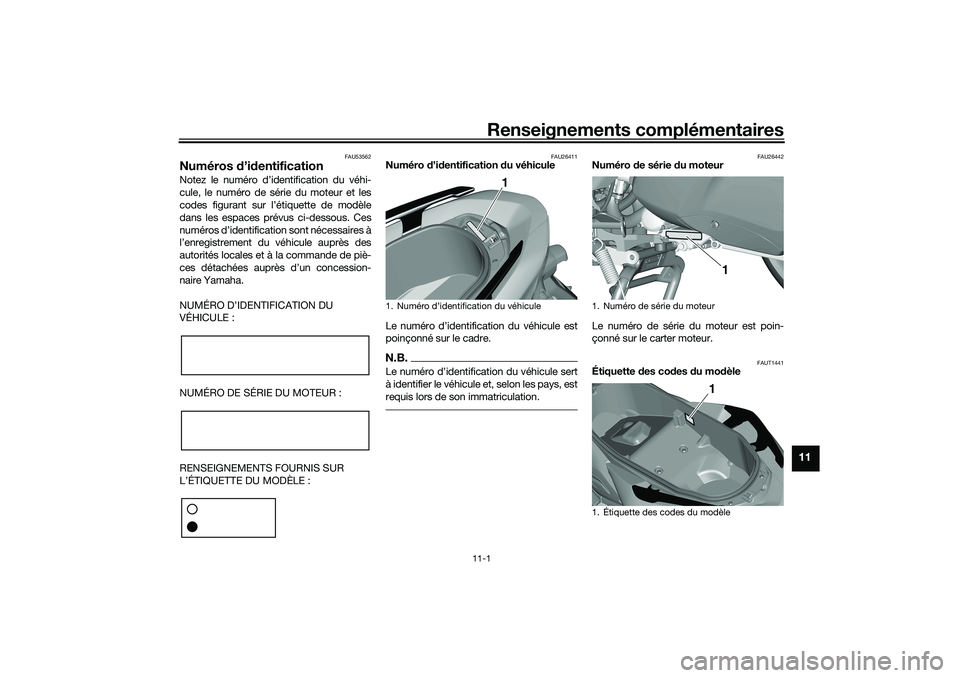

Numéros d’identificationNotez le numéro d’identification du véhi-
cule, le numéro de série du moteur et les
codes figurant sur l’étiquette de modèle
dans les espaces prévus ci-dessous. Ces
numéros d’identification sont nécessaires à
l’enregistrement du véhicule auprès des
autorités locales et à la commande de piè-
ces détachées auprès d’un concession-
naire Yamaha.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
NUMÉRO DE SÉRIE DU MOTEUR :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26411
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le cadre.N.B.
à identifier le véhicule et, selon les pays, est
requis lors de son immatriculation.
FAU26442
Numéro de série du moteur
Le numéro de série du moteur est poin-
çonné sur le carter moteur.
FAUT1441
Étiquette des codes du modèle
1. Numéro d’identification du véhicule
1
1. Numéro de série du moteur
1. Étiquette des codes du modèle
1
1
UBX9F0F0.book Page 1 Wednesday, January 22, 2020 10:49 AM

Renseignements complémentaires
11-2
11

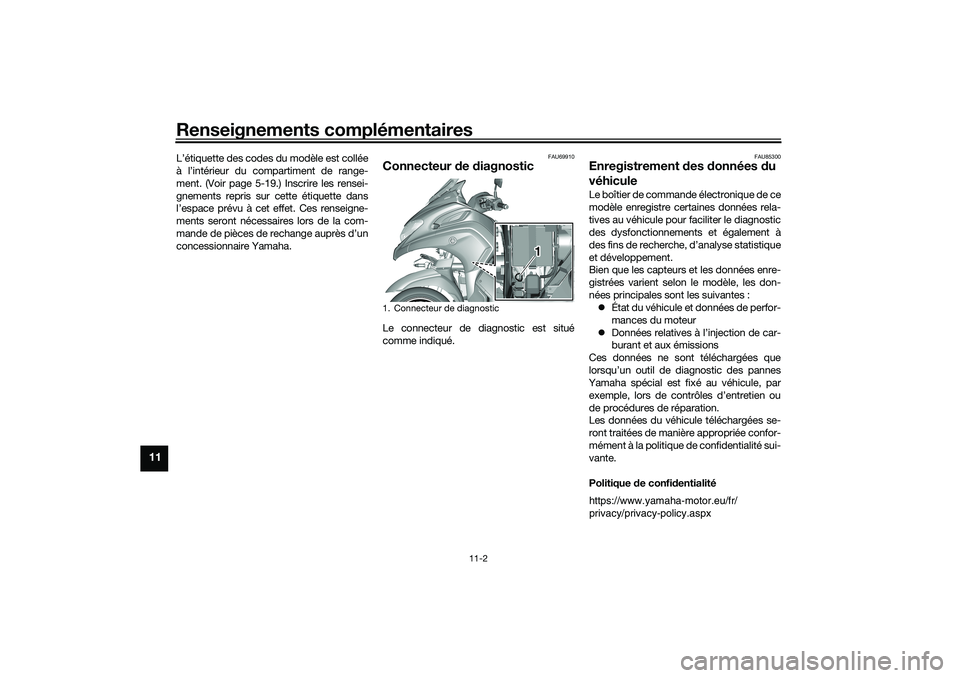

L’étiquette des codes du modèle est collée
à l’intérieur du compartiment de range-
ment. (Voir page 5-19.) Inscrire les rensei-
gnements repris sur cette étiquette dans
l’espace prévu à cet effet. Ces renseigne-
ments seront nécessaires lors de la com-
mande de pièces de rechange auprès d’un
concessionnaire Yamaha.
FAU69910
Connecteur de diagnosticLe connecteur de diagnostic est situé
comme indiqué.
FAU85300
Enregistrement des données du
véhiculeLe boîtier de commande électronique de ce
modèle enregistre certaines données rela-
tives au véhicule pour faciliter le diagnostic
des dysfonctionnements et également à
des fins de recherche, d’analyse statistique
et développement.
Bien que les capteurs et les données enre-
gistrées varient selon le modèle, les don-
nées principales sont les suivantes :
État du véhicule et données de perfor-
mances du moteur
Données relatives à l’injection de car-
burant et aux émissions
Ces données ne sont téléchargées que
lorsqu’un outil de diagnostic des pannes
Yamaha spécial est fixé au véhicule, par
exemple, lors de contrôles d’entretien ou
de procédures de réparation.
Les données du véhicule téléchargées se-
ront traitées de manière appropriée confor-
mément à la politique de confidentialité sui-
vante.
Politique de confidentialité
1. Connecteur de diagnostic
1
1
https://www.yamaha-motor.eu/fr/
privacy/privacy-policy.aspx
UBX9F0F0.book Page 2 Wednesday, January 22, 2020 10:49 AM

Renseignements complémentaires
11-3
11

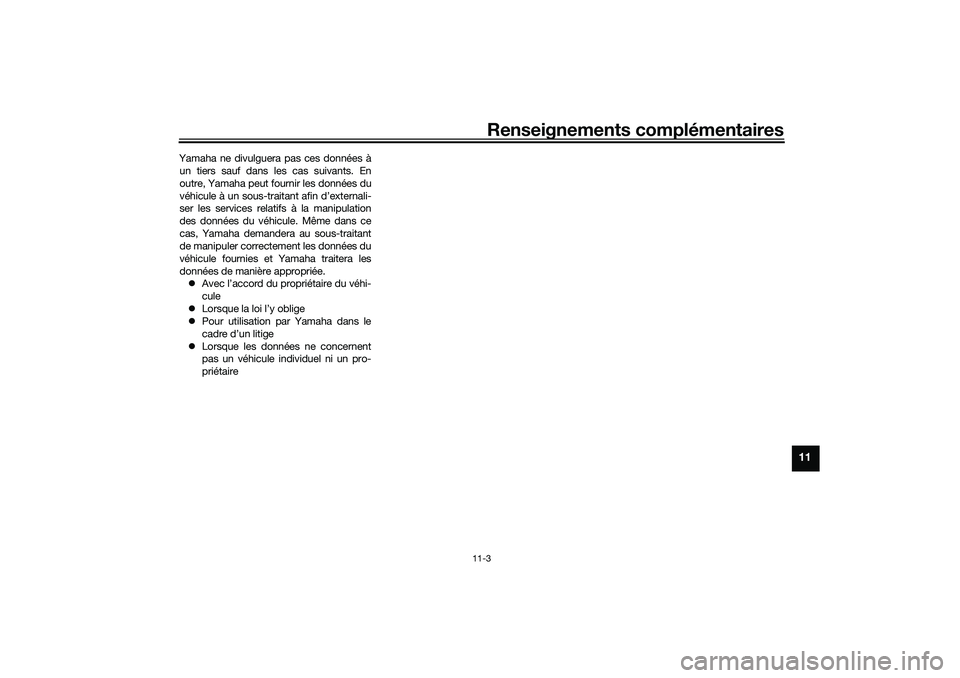

Yamaha ne divulguera pas ces données à
un tiers sauf dans les cas suivants. En
outre, Yamaha peut fournir les données du
véhicule à un sous-traitant afin d’externali-
ser les services relatifs à la manipulation
des données du véhicule. Même dans ce
cas, Yamaha demandera au sous-traitant
de manipuler correctement les données du
véhicule fournies et Yamaha traitera les
données de manière appropriée.
Avec l’accord du propriétaire du véhi-
cule
Lorsque la loi l’y oblige
Pour utilisation par Yamaha dans le
cadre d’un litige
Lorsque les données ne concernent
pas un véhicule individuel ni un pro-
priétaireUBX9F0F0.book Page 3 Wednesday, January 22, 2020 10:49 AM

12-1
12

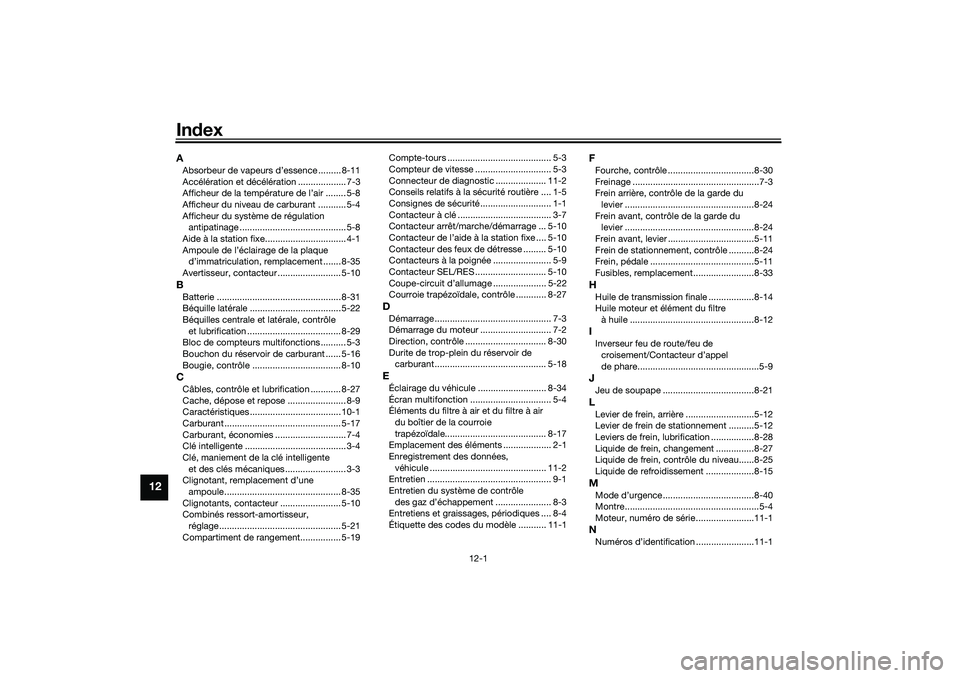

IndexAAbsorbeur de vapeurs d’essence ......... 8-11
Accélération et décélération ................... 7-3
Afficheur de la température de l’air ........ 5-8
Afficheur du niveau de carburant ........... 5-4
Afficheur du système de régulation
antipatinage .......................................... 5-8
Aide à la station fixe................................ 4-1
Ampoule de l’éclairage de la plaque
d’immatriculation, remplacement ....... 8-35
Avertisseur, contacteur ......................... 5-10BBatterie ................................................. 8-31
Béquille latérale .................................... 5-22
Béquilles centrale et latérale, contrôle
et lubrification ..................................... 8-29
Bloc de compteurs multifonctions .......... 5-3
Bouchon du réservoir de carburant ...... 5-16
Bougie, contrôle ................................... 8-10CCâbles, contrôle et lubrification ............ 8-27
Cache, dépose et repose ....................... 8-9
Caractéristiques .................................... 10-1
Carburant .............................................. 5-17
Carburant, économies ............................ 7-4
Clé intelligente ........................................ 3-4
Clé, maniement de la clé intelligente
et des clés mécaniques ........................ 3-3
Clignotant, remplacement d’une
ampoule.............................................. 8-35
Clignotants, contacteur ........................ 5-10
Combinés ressort-amortisseur,
réglage................................................ 5-21
Compartiment de rangement................ 5-19Compte-tours ......................................... 5-3
Compteur de vitesse .............................. 5-3
Connecteur de diagnostic .................... 11-2
Conseils relatifs à la sécurité routière .... 1-5
Consignes de sécurité............................ 1-1
Contacteur à clé ..................................... 3-7
Contacteur arrêt/marche/démarrage ... 5-10
Contacteur de l’aide à la station fixe .... 5-10
Contacteur des feux de détresse ......... 5-10
Contacteurs à la poignée ....................... 5-9
Contacteur SEL/RES ............................ 5-10
Coupe-circuit d’allumage ..................... 5-22
Courroie trapézoïdale, contrôle ............ 8-27
DDémarrage .............................................. 7-3
Démarrage du moteur ............................ 7-2
Direction, contrôle ................................ 8-30
Durite de trop-plein du réservoir de
carburant ............................................ 5-18EÉclairage du véhicule ........................... 8-34
Écran multifonction ................................ 5-4
Éléments du filtre à air et du filtre à air
du boîtier de la courroie
trapézoïdale........................................ 8-17
Emplacement des éléments ................... 2-1
Enregistrement des données,
véhicule .............................................. 11-2
Entretien ................................................. 9-1
Entretien du système de contrôle
des gaz d’échappement ...................... 8-3
Entretiens et graissages, périodiques .... 8-4
Étiquette des codes du modèle ........... 11-1
FFourche, contrôle ..................................8-30
Freinage ..................................................7-3
Frein arrière, contrôle de la garde du
levier ...................................................8-24
Frein avant, contrôle de la garde du
levier ...................................................8-24
Frein avant, levier ..................................5-11
Frein de stationnement, contrôle ..........8-24
Frein, pédale .........................................5-11
Fusibles, remplacement ........................8-33HHuile de transmission finale ..................8-14
Huile moteur et élément du filtre
à huile .................................................8-12IInverseur feu de route/feu de
croisement/Contacteur d’appel
de phare................................................5-9JJeu de soupape ....................................8-21LLevier de frein, arrière ...........................5-12
Levier de frein de stationnement ..........5-12
Leviers de frein, lubrification .................8-28
Liquide de frein, changement ...............8-27
Liquide de frein, contrôle du niveau......8-25
Liquide de refroidissement ...................8-15MMode d’urgence....................................8-40
Montre.....................................................5-4
Moteur, numéro de série.......................11-1NNuméros d’identification .......................11-1
UBX9F0F0.book Page 1 Wednesday, January 22, 2020 10:49 AM
