2020 YAMAHA NMAX 125 Betriebsanleitungen (in German)

Regelmäßige Wartung und Einstellung
9-32
9
HINWEISFalls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage von ei-
ner Yamaha-Fachwerkstatt überprüfen las-
sen.5. Die Abdeckung C montieren. (Siehe
Seite 9-8.)
GAUN2261
FahrzeugleuchtenBei diesem Modell kommen bei den
Scheinwerfern, den Standlichtern vorn und
dem Brems-/Rücklicht LED-Leuchten zum
Einsatz. Wenn ein Licht nicht funktioniert,
die Sicherung kontrollieren und dann das
Fahrzeug von einer Yamaha-Fachwerkstatt
kontrollieren lassen.ACHTUNG
GCA16581
Keinerlei Aufkleber oder Folien an der
Streuscheibe anbringen.
GAU43054
Blinkerlampe vorn auswechseln1. Das Fahrzeug auf den Hauptständer
stellen.
2. Die Blinkerlampenfassung samt Lam-
pe gegen den Uhrzeigersinn heraus-
drehen.
3. Die durchgebrannte Lampe heraus-
ziehen.
1. Scheinwerfer (Fernlicht)
2. Scheinwerfer (Abblendlicht)
3. Standlicht
2
3
1
1. Blinkerlampenfassung
1
UBALG0G0.book Page 32 Friday, October 2, 2020 9:52 AM

Regelmäßige Wartung und Einstellung
9-33
9

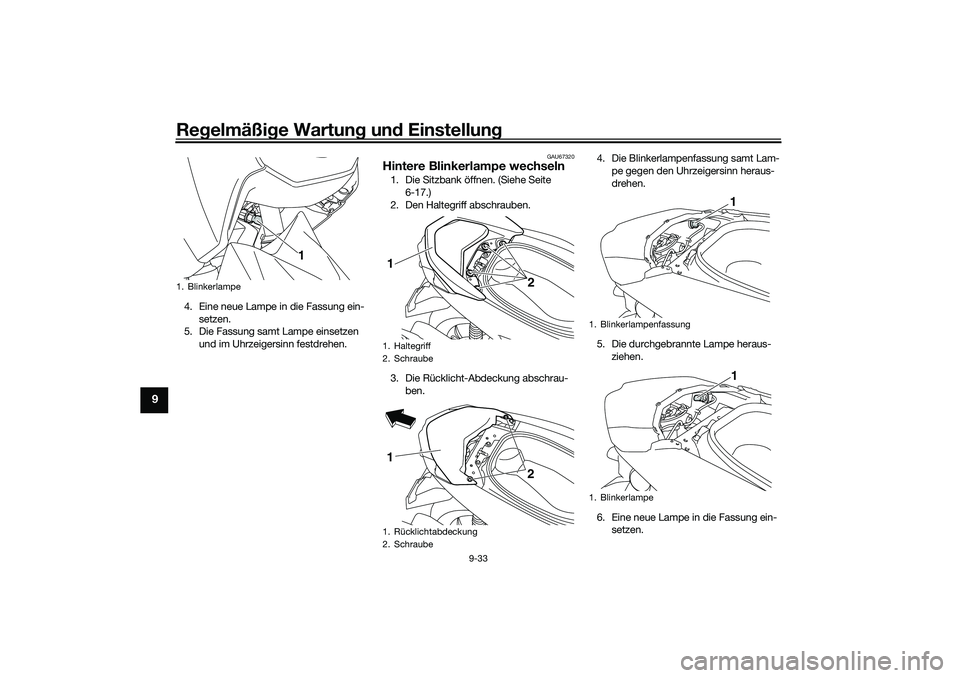

4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
GAU67320
Hintere Blinkerlampe wechseln1. Die Sitzbank öffnen. (Siehe Seite
6-17.)
2. Den Haltegriff abschrauben.
3. Die Rücklicht-Abdeckung abschrau-
ben.4. Die Blinkerlampenfassung samt Lam-
pe gegen den Uhrzeigersinn heraus-
drehen.
5. Die durchgebrannte Lampe heraus-
ziehen.
6. Eine neue Lampe in die Fassung ein-
setzen.
1. Blinkerlampe
1
1. Haltegriff
2. Schraube
1. Rücklichtabdeckung
2. Schraube1
21
2
1. Blinkerlampenfassung
1. Blinkerlampe
11
UBALG0G0.book Page 33 Friday, October 2, 2020 9:52 AM

Regelmäßige Wartung und Einstellung
9-34
9
7. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
8. Die Rücklicht-Abdeckung festschrau-
ben.
9. Den Haltegriff anschrauben und die
Schrauben mit dem vorgeschriebenen
Drehmoment festziehen.
10. Die Sitzbank schließen.
GAU60701
FehlersucheObwohl alle Yamaha-Fahrzeuge vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Fahrzeug sollten jedoch unbedingt von ei-
ner Yamaha-Fachwerkstatt ausgeführt
werden, denn nur diese bietet das Know-
how, die Werkzeuge und die Erfahrung für
eine optimale Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15142
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, einschließ-lich Zündflammen für Warmwasserbe-
reiter oder Öfen. Benzin oder
Benzindämpfe können sich leicht ent-
zünden oder explodieren und dadurch
schwere Augenverletzungen oder Be-
schädigungen verursachen.
GAU76551
Smart-Key-System Fehlersuche
Bitte die folgenden Punkte kontrollieren,
wenn das Smart-Key-System nicht funktio-
niert.
Ist der Smart Key eingeschaltet? (Sie-
he Seite 3-4.)
Ist die Smart-Key-Batterie leer? (Siehe
Seite 3-6.)
Ist die Smart-Key-Batterie korrekt ein-
gebaut? (Siehe Seite 3-6.)
Wird der Smart Key in einer Umge-
bung mit starken Radiowellen oder
anderen elektromagnetischen Stör-
strahlungen verwendet? (Siehe Seite
3-1.)
Wird der für dieses Fahrzeug regist-
rierte Smart Key verwendet?
Ist die Fahrzeugbatterie leer? Wenn
die Fahrzeugbatterie leer ist, funktio-
niert das Smart-Key-System nicht.
Bitte die Fahrzeugbatterie laden oder
erneuern. (Siehe Seite 9-29.) Anzugsmoment:
Haltegriff-Schraube:
17 N·m (1.7 kgf·m, 13 lb·ft)
UBALG0G0.book Page 34 Friday, October 2, 2020 9:52 AM

Regelmäßige Wartung und Einstellung
9-35
9
Wenn das Smart-Key-System nach Kont-
rolle der Punkte oben nicht funktioniert, das
Smart-Key-System von einer Yamaha-
Fachwerkstatt prüfen lassen.HINWEISSiehe Notfall-Modus auf Seite 9-39 für In-
formationen zum Starten des Motors ohne
Smart-Key.
GAU76843
Stopp- und Startsystem-Fehlerbehe-
bung
Wenn ein Problem auftritt, die folgenden
Punkte prüfen, bevor das Fahrzeug zu einer
Yamaha-Fachwerkstatt gebracht wird.
Die Stopp- und Startsystem-Kontroll-
leuchte schaltet sich nicht ein.
1. Ist das Zündschloss eingeschaltet?
2. Ist der Stopp- und Startsystem-Schal-
ter auf “ ” gestellt?
3. Konnte der Motor sich nach dem An-
lassen ausreichend aufwärmen?
4. Nachdem der Motor warmgelaufen
war, wurde der Motor für eine gewisse
Zeit im Leerlauf belassen?
5. Wurde das Fahrzeug ist mit einer Ge-
schwindigkeit von 10 km/h oder mehr
gefahren?Selbst wenn die vorstehenden Bedingun-
gen erfüllt sind, kann es vorkommen, dass
sich das Stopp- und Startsystem nicht ak-
tiviert, um die Batterieleistung zu schonen.
In diesem Fall das Fahrzeug weiterfahren.
Außerdem schaltet sich die Stopp- und
Startsystem-Kontrollleuchte nicht ein,
wenn die Motorstörungs-Warnleuchte ein-
geschaltet ist.
Wenn sich die Stopp- und Startsystem-
Kontrollleuchte nach Überprüfung der vor-
stehenden Bedingungen immer noch nicht
einschaltet, das Fahrzeug so bald wie mög-
lich von einem Yamaha-Händler überprü-
fen lassen.
Die Stopp- und Startsystem-Kontroll-
leuchte schaltet sich ein, aber der Motor
schaltet sich nicht automatisch aus.
1. Wurde das Fahrzeug vollständig zum
Stillstand gebracht?
Der Motor schaltet sich möglicherwei-
se erst dann automatisch aus, wenn
das Fahrzeug für eine bestimmte Zeit
steht. Versuchen, das Fahrzeug voll-
ständig zum Stillstand zu bringen.
2. Ist der Gasdrehgriff gedreht?
Der Motor schaltet sich nicht automa-
tisch aus, wenn sich der Gasdrehgriff
nicht in der vollständig geschlossenen
Stellung befindet.Den Gasdrehgriff in die vollständig ge-
schlossene Stellung drehen.
Wenn sich der Motor nach Überprüfung der
vorstehenden Bedingungen immer noch
nicht automatisch ausschaltet, das Fahr-
zeug so bald wie möglich von einem
Yamaha-Händler überprüfen lassen.
Nachdem der Motor durch das Stopp-
und Startsystem ausgeschaltet wurde,
schaltet sich der Motor nicht wieder ein,
selbst wenn der Gasd
rehgriff gedreht
wird.
1. Ist der Stopp- und Startsystem-Schal-
ter auf “ ” gestellt?
Wenn der Stopp- und Startsystem-
Schalter bei aktiviertem Stopp- und
Startsystem auf “ ” gestellt ist, wird
das Stopp- und Startsystem ausge-
schaltet.
2. Wurde der Seitenständer betätigt?
Wenn der Seitenständer abgesenkt
wird, wird das Stopp- und Startsys-
tem deaktiviert.
3. War der Motor durch das Stopp- und
Startsystem über einen längeren Zeit-
raum ausgeschaltet?
Wenn der Motor über einen längeren
Zeitraum durch das Stopp- und Start-
system ausgeschaltet ist, kann sich
die Batterie entladen.
A
A
A
UBALG0G0.book Page 35 Friday, October 2, 2020 9:52 AM

Regelmäßige Wartung und Einstellung
9-36
9

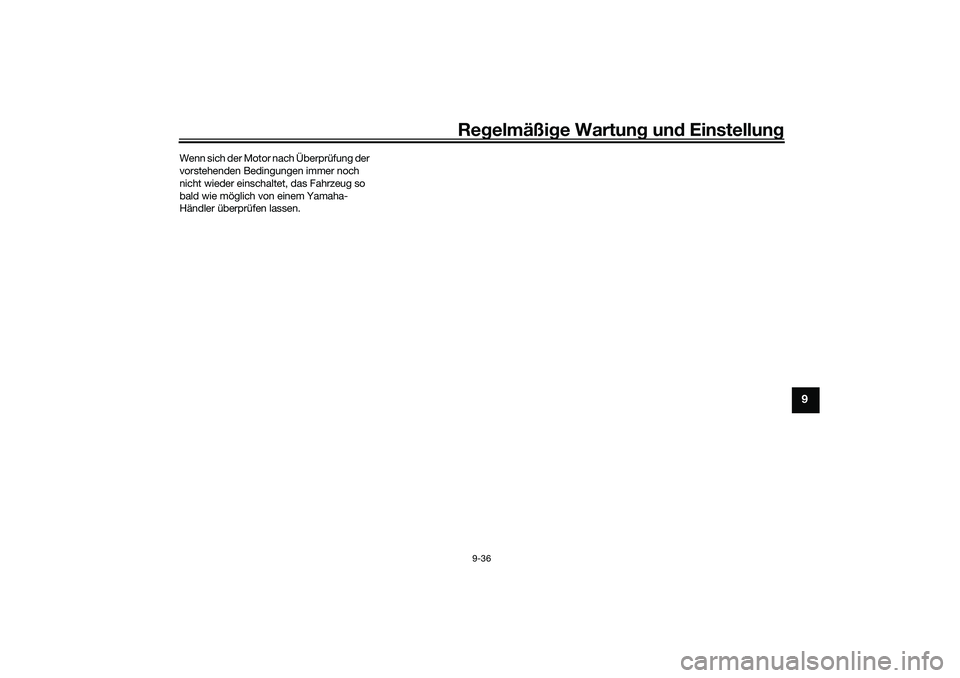

Wenn sich der Motor nach Überprüfung der
vorstehenden Bedingungen immer noch
nicht wieder einschaltet, das Fahrzeug so
bald wie möglich von einem Yamaha-
Händler überprüfen lassen.
UBALG0G0.book Page 36 Friday, October 2, 2020 9:52 AM

Regelmäßige Wartung und Einstellung
9-37
9
GAU86350

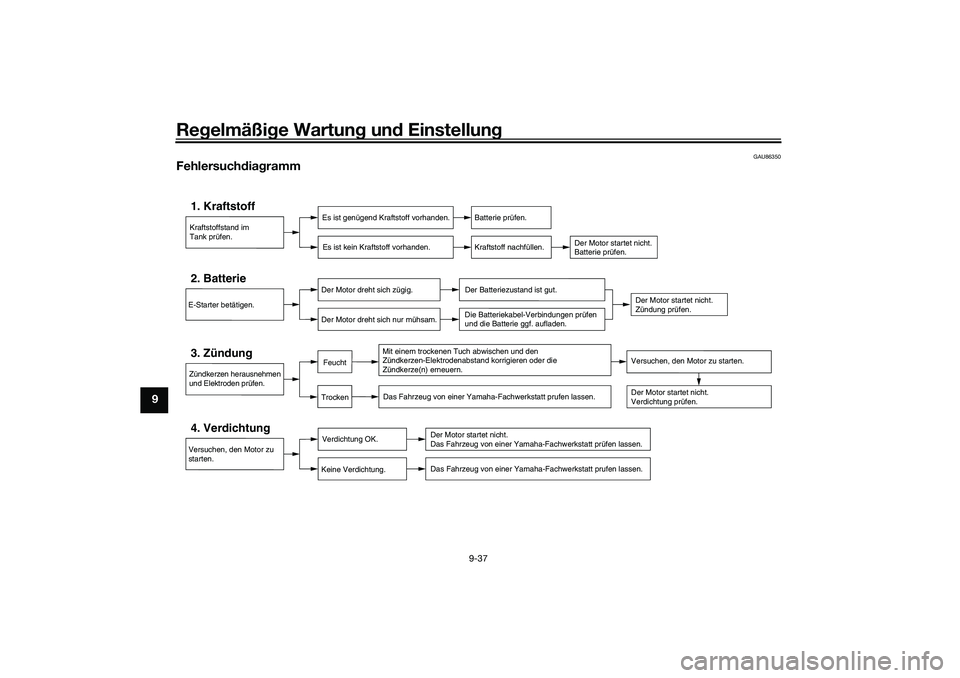

Fehlersuchdiagramm
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Batterie prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Batterie prüfen.
Der Motor startet nicht.
Verdichtung prüfen.
Versuchen, den Motor zu
starten.4. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prufen lassen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und den
Zündkerzen-Elektrodenabstand korrigieren oder die
Zündkerze(n) erneuern.
TrockenFeucht
Versuchen, den Motor zu starten.Der Motor startet nicht.
Zündung prüfen.
E-Starter betätigen.2. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Die Batteriekabel-Verbindungen prüfen
und die Batterie ggf. aufladen.
Der Motor startet nicht.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen lassen.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prufen lassen.
UBALG0G0.book Page 37 Friday, October 2, 2020 9:52 AM

Regelmäßige Wartung und Einstellung
9-38
9
GAU86420

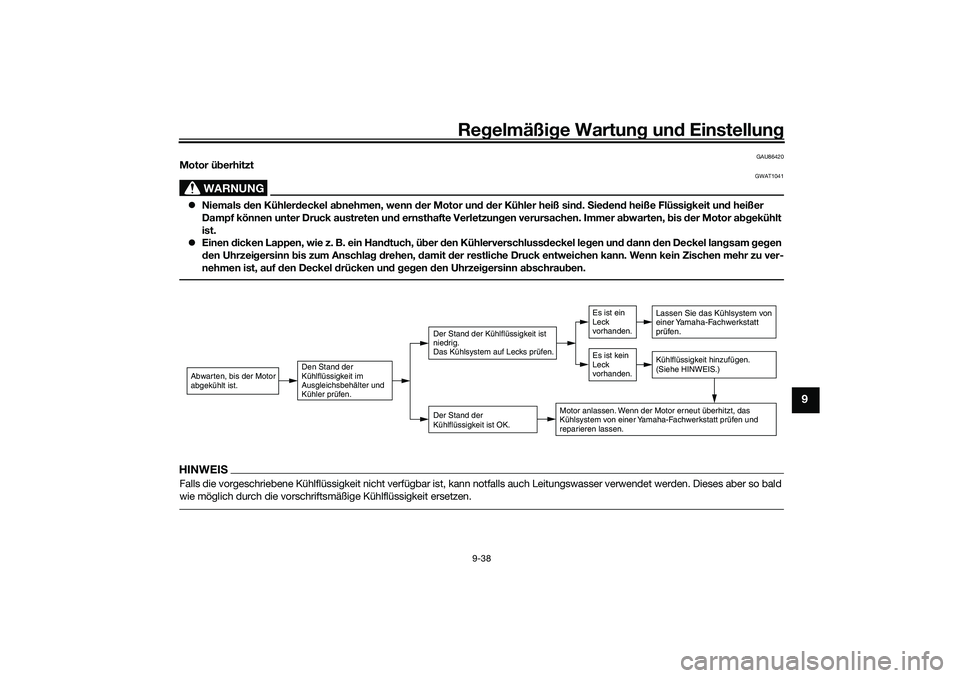

Motor überhitzt
WARNUNG
GWAT1041
Niemals den Kühlerdeckel abnehmen, wenn der Motor und der Kühler heiß sind. Siedend heiße Flüssigkeit und heißer
Dampf können unter Druck austreten und ernsthafte Verletzungen verursachen. Immer abwarten, bis der Motor abgekühlt
ist.
Einen dicken Lappen, wie z. B. ein Handtuch, über den Kühlerverschlussdeckel legen und dann den Deckel langsam gegen
den Uhrzeigersinn bis zum Anschlag drehen, damit der restliche Druck entweichen kann. Wenn kein Zischen mehr zu ver-
nehmen ist, auf den Deckel drücken und gegen den Uhrzeigersinn abschrauben.HINWEISFalls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungswasser verwendet werden. Dieses aber so bald
wie möglich durch die vorschriftsmäßige Kühlflüssigkeit ersetzen.Abwarten, bis der Motor
abgekühlt ist.
Den Stand der
Kühlflüssigkeit im
Ausgleichsbehälter und
Kühler prüfen.
Der Stand der
Kühlflüssigkeit ist OK. Der Stand der Kühlflüssigkeit ist
niedrig.
Das Kühlsystem auf Lecks prüfen.
Lassen Sie das Kühlsystem von
einer Yamaha-Fachwerkstatt
prüfen.Kühlflüssigkeit hinzufügen.
(Siehe HINWEIS.)
Motor anlassen. Wenn der Motor erneut überhitzt, das
Kühlsystem von einer Yamaha-Fachwerkstatt prüfen und
reparieren lassen.
Es ist ein
Leck
vorhanden.
Es ist kein
Leck
vorhanden.
UBALG0G0.book Page 38 Friday, October 2, 2020 9:52 AM

Regelmäßige Wartung und Einstellung
9-39
9
GAU76561

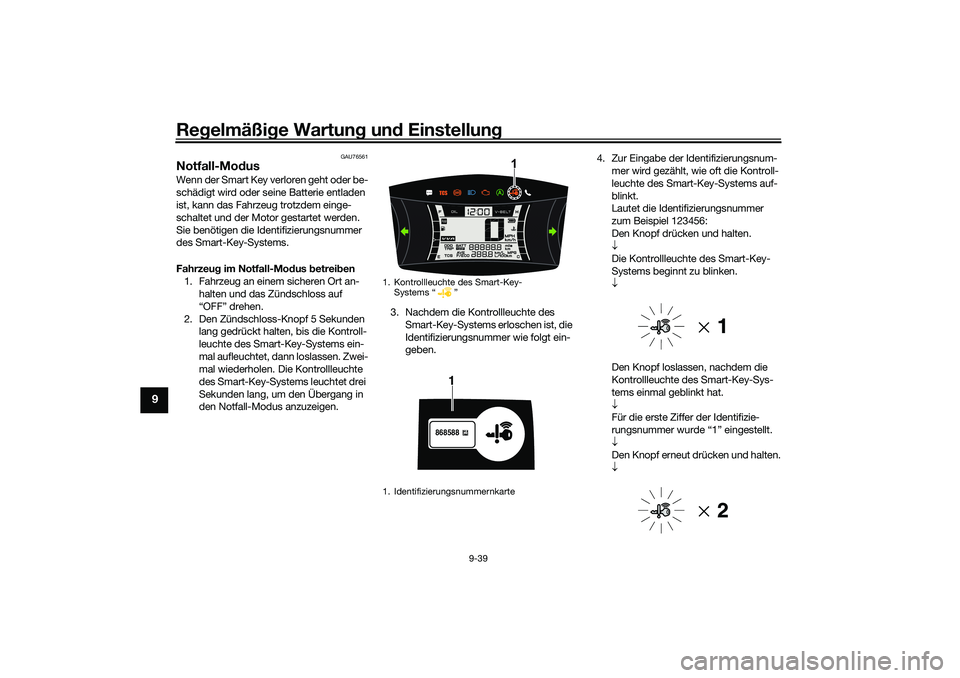

Notfall-Modus Wenn der Smart Key verloren geht oder be-
schädigt wird oder seine Batterie entladen
ist, kann das Fahrzeug trotzdem einge-
schaltet und der Motor gestartet werden.
Sie benötigen die Identifizierungsnummer
des Smart-Key-Systems.
Fahrzeug im Notfall-Modus betreiben
1. Fahrzeug an einem sicheren Ort an-
halten und das Zündschloss auf
“OFF” drehen.
2. Den Zündschloss-Knopf 5 Sekunden
lang gedrückt halten, bis die Kontroll-
leuchte des Smart-Key-Systems ein-
mal aufleuchtet, dann loslassen. Zwei-
mal wiederholen. Die Kontrollleuchte
des Smart-Key-Systems leuchtet drei
Sekunden lang, um den Übergang in
den Notfall-Modus anzuzeigen.3. Nachdem die Kontrollleuchte des
Smart-Key-Systems erloschen ist, die
Identifizierungsnummer wie folgt ein-
geben.4. Zur Eingabe der Identifizierungsnum-
mer wird gezählt, wie oft die Kontroll-
leuchte des Smart-Key-Systems auf-
blinkt.
Lautet die Identifizierungsnummer
zum Beispiel 123456:
Den Knopf drücken und halten.

Die Kontrollleuchte des Smart-Key-
Systems beginnt zu blinken.

Den Knopf loslassen, nachdem die
Kontrollleuchte des Smart-Key-Sys-
tems einmal geblinkt hat.

Für die erste Ziffer der Identifizie-
rungsnummer wurde “1” eingestellt.

Den Knopf erneut drücken und halten.

1. Kontrollleuchte des Smart-Key-
Systems “ ”
1. Identifizierungsnummernkarte
1
868588
1
UBALG0G0.book Page 39 Friday, October 2, 2020 9:52 AM
