Regelmäßige Wartung und Einstellung
9-24
9
GAU22461
Scheibenbremsbeläge hinten
Die Hinterrad-Scheibenbremse weist Ver-
schleißanzeiger auf, die ein Prüfen der
Bremsbeläge ohne Ausbau erlauben. Zur
Prüfung des Bremsbelagverschleißes die
Bremse betätigen und die Verschleißanzei-
ger beobachten. Wenn ein Verschleißanzei-
ger die Bremsscheibe fast berührt, die
Scheibenbremsbeläge im Satz von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
GAU40262
Bremsflüssigkeitsstand prüfenVor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht. Beim Ablesen des Flüssig-
keitsstands muss der Vorratsbehälter
waagerecht stehen. Falls erforderlich,
Bremsflüssigkeit nachfüllen.
VorderradbremseHinterradbremse
WARNUNG
GWA16011
Unsachgemäße Wartung kann zu einem
Verlust der Bremswirkung führen. Fol-
gende Vorsichtsmaßregeln beachten:
Bei Bremsflüssigkeitsmangel kann
Luft in die Bremsanlage eindringen
und die Bremsleistung verringern.
Den Einfüllschraubverschluss vor
dem Abnehmen säubern. Nur
Bremsflüssigkeit DOT 4 aus einem
versiegelten Behälter verwenden.
1. Verschleißanzeiger des Bremsbelags
1
1. Minimalstand-Markierung
1
1. Minimalstand-Markierung
Vo rgeschriebene Bremsflüssigkeit:
DOT 4
1
UBALG0G0.book Page 24 Friday, October 2, 2020 9:52 AM

Regelmäßige Wartung und Einstellung
9-25
9

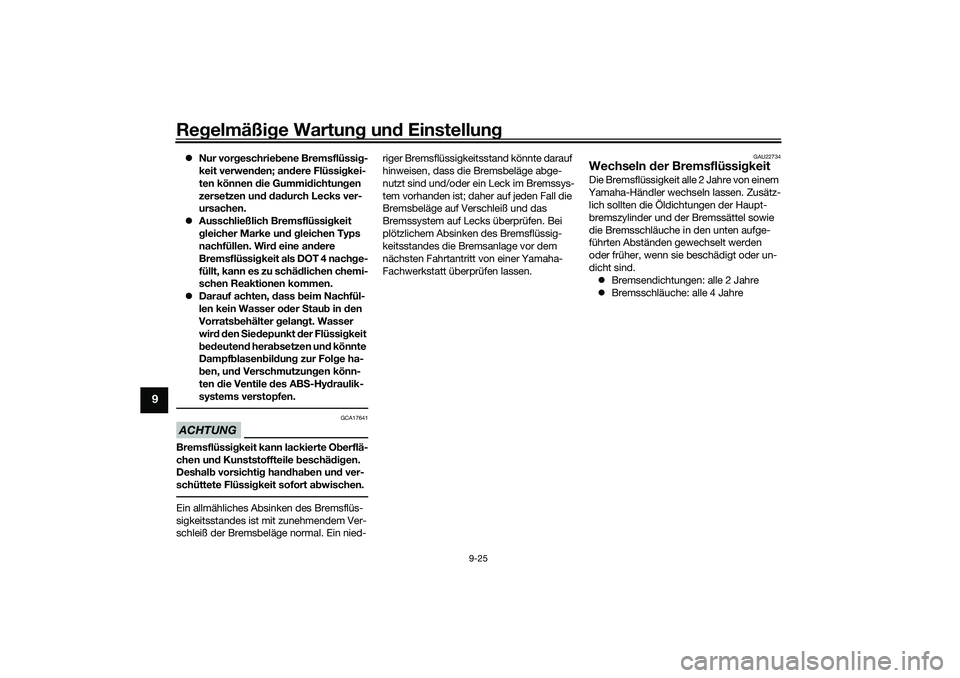

Nur vorgeschriebene Bremsflüssig-
keit verwenden; andere Flüssigkei-
ten können die Gummidichtungen
zersetzen und dadurch Lecks ver-
ursachen.
Ausschließlich Bremsflüssigkeit
gleicher Marke und gleichen Typs
nachfüllen. Wird eine andere
Bremsflüssigkeit als DOT 4 nachge-
füllt, kann es zu schädlichen chemi-
schen Reaktionen kommen.
Darauf achten, dass beim Nachfül-
len kein Wasser oder Staub in den
Vorratsbehälter gelangt. Wasser
wird den Siedepunkt der Flüssigkeit
bedeutend herabsetzen und könnte
Dampfb
lasenbildung zur Folge ha-
ben, und Verschmutzungen könn-
ten die Ventile des ABS-Hydraulik-
systems verstopfen.
ACHTUNG
GCA17641
Bremsflüssigkeit kann lackierte Oberflä-
chen und Kunststoffteile beschädigen.
Deshalb vorsichtig handhaben und ver-
schüttete Flüssigkeit sofort abwischen.Ein allmähliches Absinken des Bremsflüs-
sigkeitsstandes ist mit zunehmendem Ver-
schleiß der Bremsbeläge normal. Ein nied-riger Bremsflüssigkeitsstand könnte darauf
hinweisen, dass die Bremsbeläge abge-
nutzt sind und/oder ein Leck im Bremssys-
tem vorhanden ist; daher auf jeden Fall die
Bremsbeläge auf Verschleiß und das
Bremssystem auf Lecks überprüfen. Bei
plötzlichem Absinken des Bremsflüssig-
keitsstandes die Bremsanlage vor dem
nächsten Fahrtantritt von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAU22734
Wechseln der BremsflüssigkeitDie Bremsflüssigkeit alle 2 Jahre von einem
Yamaha-Händler wechseln lassen. Zusätz-
lich sollten die Öldichtungen der Haupt-
bremszylinder und der Bremssättel sowie
die Bremsschläuche in den unten aufge-
führten Abständen gewechselt werden
oder früher, wenn sie beschädigt oder un-
dicht sind.
Bremsendichtungen: alle 2 Jahre
Bremsschläuche: alle 4 Jahre
UBALG0G0.book Page 25 Friday, October 2, 2020 9:52 AM

Regelmäßige Wartung und Einstellung
9-26
9
GAUU0311

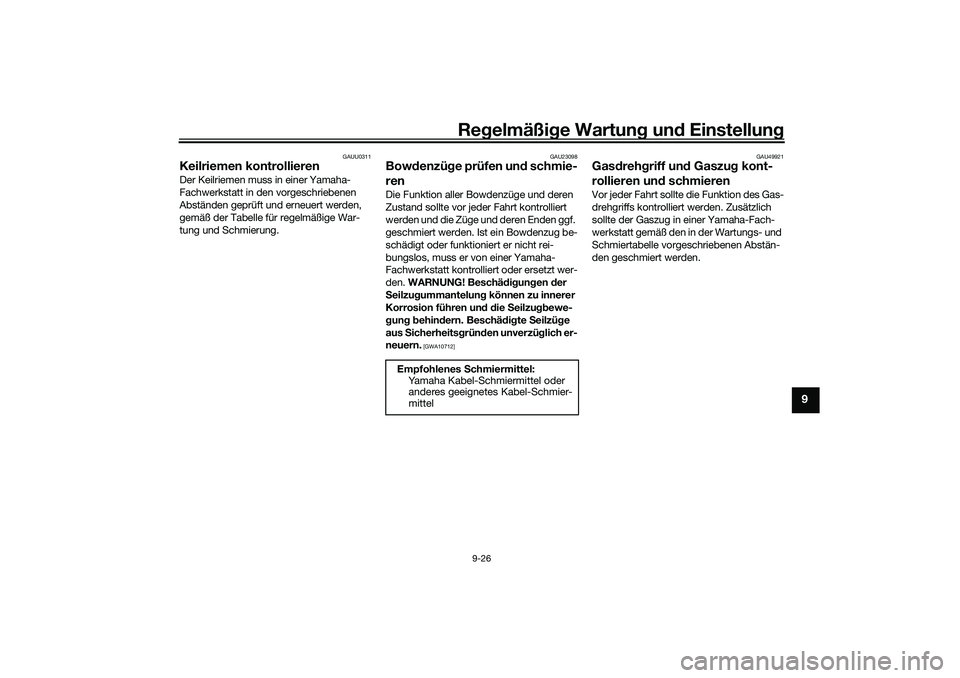

Keilriemen kontrollierenDer Keilriemen muss in einer Yamaha-
Fachwerkstatt in den vorgeschriebenen
Abständen geprüft und erneuert werden,
gemäß der Tabelle für regelmäßige War-
tung und Schmierung.
GAU23098
Bowdenzüge prüfen und schmie-
renDie Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht rei-
bungslos, muss er von einer Yamaha-
Fachwerkstatt kontrolliert oder ersetzt wer-
den. WARNUNG! Beschädigungen der
Seilzugummantelung können zu innerer
Korrosion führen und die Seilzugbewe-
gung behindern. Beschädigte Seilzüge
aus Sicherheitsgründen unverzüglich er-
neuern.
[GWA10712]GAU49921
Gasdrehgriff und Gaszug kont-
rollieren und schmierenVor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug in einer Yamaha-Fach-
werkstatt gemäß den in der Wartungs- und
Schmiertabelle vorgeschriebenen Abstän-
den geschmiert werden.
Empfohlenes Schmiermittel:
Yamaha Kabel-Schmiermittel oder
anderes geeignetes Kabel-Schmier-
mittel
UBALG0G0.book Page 26 Friday, October 2, 2020 9:52 AM

Regelmäßige Wartung und Einstellung
9-27
9
GAU23173

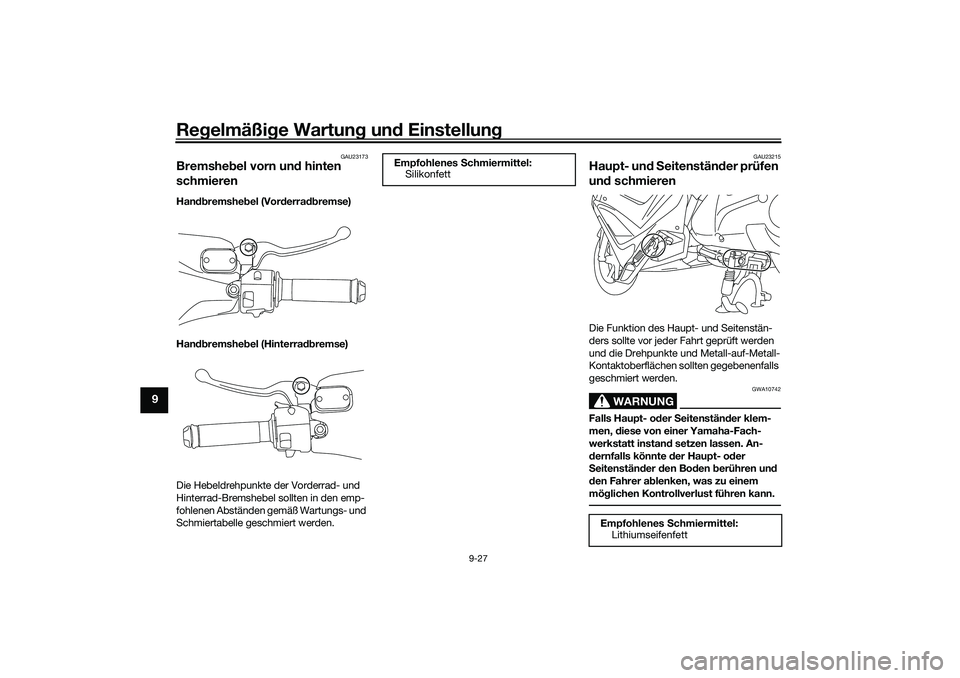

Bremshebel vorn und hinten
schmierenHandbremshebel (Vorderradbremse)
Handbremshebel (Hinterradbremse)
Die Hebeldrehpunkte der Vorderrad- und
Hinterrad-Bremshebel sollten in den emp-
fohlenen Abständen gemäß Wartungs- und
Schmiertabelle geschmiert werden.
GAU23215
Haupt- und Seitenständer prüfen
und schmierenDie Funktion des Haupt- und Seitenstän-
ders sollte vor jeder Fahrt geprüft werden
und die Drehpunkte und Metall-auf-Metall-
Kontaktoberflächen sollten gegebenenfalls
geschmiert werden.
WARNUNG
GWA10742
Falls Haupt- oder Seitenständer klem-
men, diese von einer Yamaha-Fach-
werkstatt instand setzen lassen. An-
dernfalls könnte der Haupt- oder
Seitenständer den Boden berühren und
den Fahrer ablenken, was zu einem
möglichen Kontrollverlust führen kann.
Empfohlenes Schmiermittel:
Silikonfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
UBALG0G0.book Page 27 Friday, October 2, 2020 9:52 AM

Regelmäßige Wartung und Einstellung
9-28
9
GAU23273

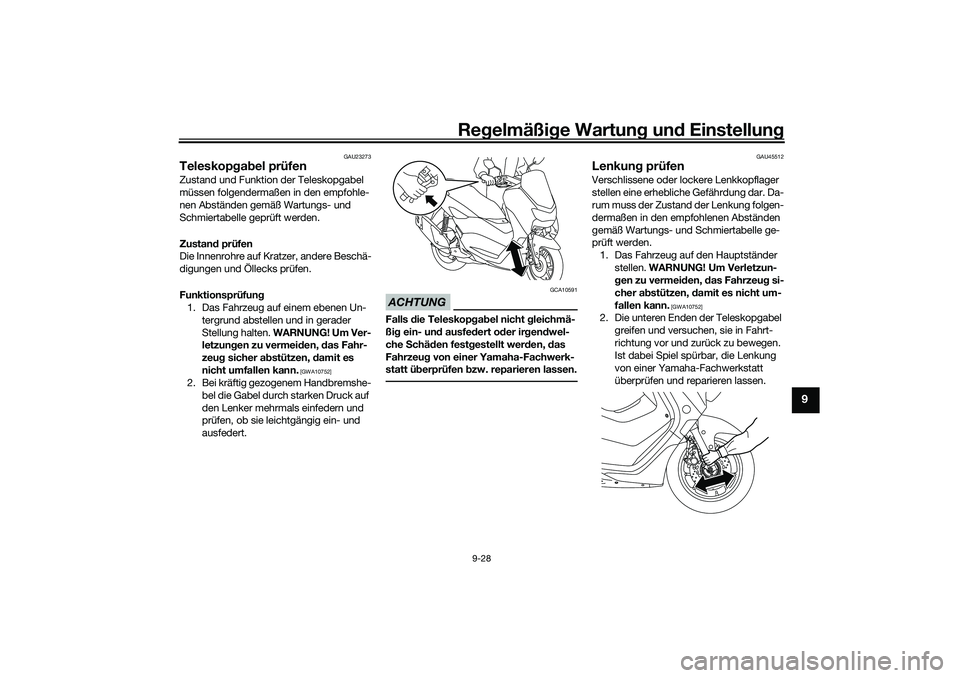

Teleskopgabel prüfenZustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
Die Innenrohre auf Kratzer, andere Beschä-
digungen und Öllecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader
Stellung halten. WARNUNG! Um Ver-
letzungen zu vermeiden, das Fahr-
zeug sicher abstützen, damit es
nicht umfallen kann.
[GWA10752]
2. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
ACHTUNG
GCA10591
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-
statt überprüfen bzw. reparieren lassen.
GAU45512
Lenkung prüfenVerschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Das Fahrzeug auf den Hauptständer
stellen. WARNUNG! Um Verletzun-
gen zu vermeiden, das Fahrzeug si-
cher abstützen, damit es nicht um-
fallen kann.
[GWA10752]
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
UBALG0G0.book Page 28 Friday, October 2, 2020 9:52 AM

Regelmäßige Wartung und Einstellung
9-29
9
GAU23292

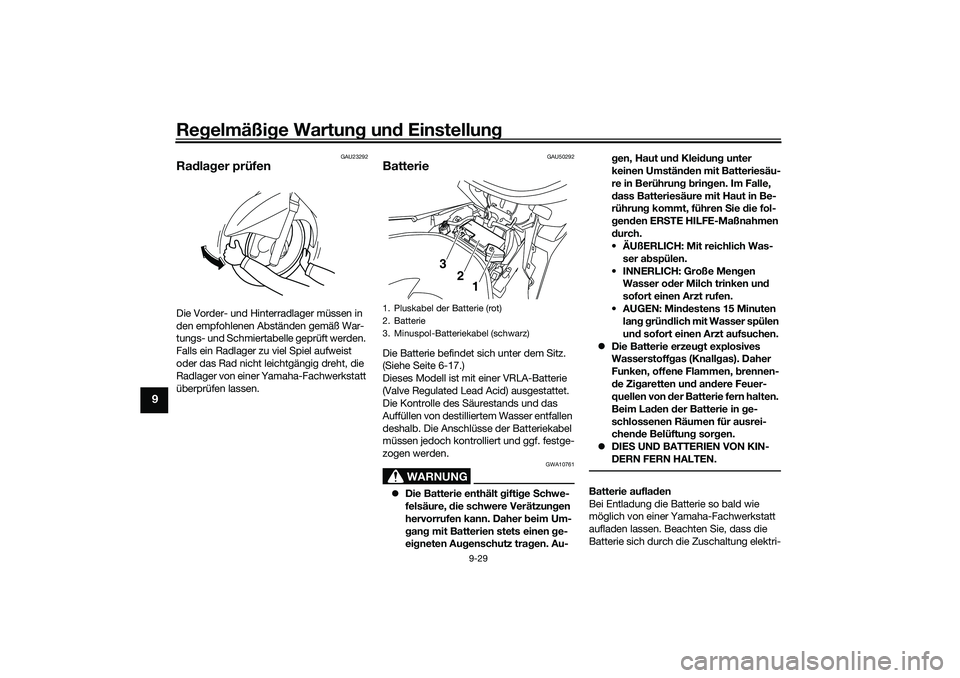

Radlager prüfenDie Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU50292
BatterieDie Batterie befindet sich unter dem Sitz.
(Siehe Seite 6-17.)
Dieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säurestands und das
Auffüllen von destilliertem Wasser entfallen
deshalb. Die Anschlüsse der Batteriekabel
müssen jedoch kontrolliert und ggf. festge-
zogen werden.
WARNUNG
GWA10761
Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge-
eigneten Augenschutz tragen. Au-gen, Haut und Kleidung unter
keinen Umständen mit Batteriesäu-
re in Berührung bringen. Im Falle,
dass Batteriesäure mit Haut in Be-
rührung kommt, führen Sie die fol-
genden ERSTE HILFE-Maßnahmen
durch.
ÄUßERLICH: Mit reichlich Was-
ser abspülen.
INNERLICH: Große Mengen
Wasser oder Milch trinken und
sofort einen Arzt rufen.
destens 15 Minuten
lang gründlich mit Wasser spülen
und sofort einen Arzt aufsuchen.
Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, b
rennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fern halten.
Beim Laden der Batterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.
DIES UND BATTERIEN VON KIN-
DERN FERN HALTEN.
Batterie aufladen
Bei Entladung die Batterie so bald wie
möglich von einer Yamaha-Fachwerkstatt
aufladen lassen. Beachten Sie, dass die
Batterie sich durch die Zuschaltung elektri-
1. Pluskabel der Batterie (rot)
2. Batterie
3. Minuspol-Batteriekabel (schwarz)
3
2
1
UBALG0G0.book Page 29 Friday, October 2, 2020 9:52 AM

Regelmäßige Wartung und Einstellung
9-30
9
scher Nebenverbraucher schneller entlädt,
wenn das Fahrzeug mit solchen ausgestat-
tet ist.ACHTUNG
GCA16522
Zum Laden der VRLA-Batterie (Valve Re-
gulated Lead Acid) ist ein spezielles
Konstantspannungs-Ladegerät nötig.
Bei Verwendung eines herkömmlichen
Ladegeräts nimmt die Batterie Schaden.Batterie lagern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern. ACHTUNG:
Beim Ausbau der Batterie darauf
achten, dass über das Zündschloss
ausgeschaltet wurde, dann zuerst
das Minuskabel und anschließend
das Pluskabel abnehmen.
[GCA16304]
2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän-
dig aufladen. ACHTUNG: Beim Ein-
bau der Batterie darauf achten,
dass über das Zündschloss ausge-schaltet wurde, dann zuerst das
Pluskabel und anschließend das
Minuskabel anschließen.
[GCA16842]
4. Nach der Montage sicherstellen, dass
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.ACHTUNG
GCA16531
Die Batterie immer in aufgeladenem Zu-
stand halten. Die Lagerung einer entla-
denen Batterie kann die Batterie dauer-
haft beschädigen.
GAUN2580
Sicherungen wechselnDie Sicherungskästen mit den Sicherungen
für die einzelnen Schaltkreise befinden sich
unter der Abdeckung C. (Siehe Seite 9-8.)1. Sicherungskasten
1
UBALG0G0.book Page 30 Friday, October 2, 2020 9:52 AM

Regelmäßige Wartung und Einstellung
9-31
9

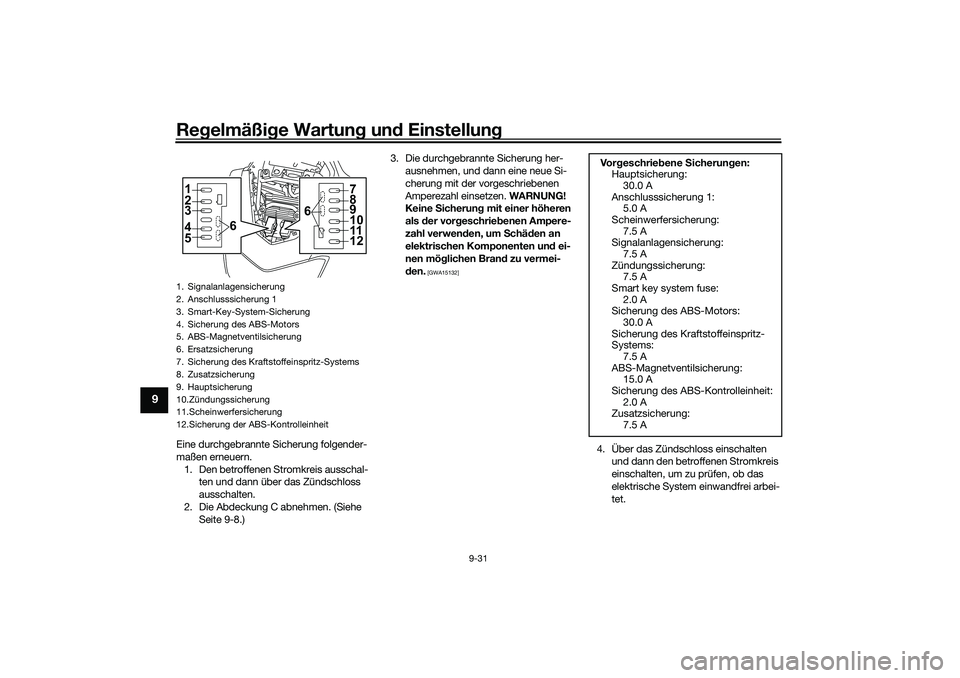

Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den betroffenen Stromkreis ausschal-
ten und dann über das Zündschloss
ausschalten.
2. Die Abdeckung C abnehmen. (Siehe
Seite 9-8.)3. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherung mit einer höheren
als der vorgeschriebenen Ampere-
zahl verwenden, um Schäden an
elektrischen Komponenten und ei-
nen möglichen Brand zu vermei-
den.
[GWA15132]
4. Über das Zündschloss einschalten
und dann den betroffenen Stromkreis
einschalten, um zu prüfen, ob das
elektrische System einwandfrei arbei-
tet.
1. Signalanlagensicherung
2. Anschlusssicherung 1
3. Smart-Key-System-Sicherung
4. Sicherung des ABS-Motors
5. ABS-Magnetventilsicherung
6. Ersatzsicherung
7. Sicherung des Kraftstoffeinspritz-Systems
8. Zusatzsicherung
9. Hauptsicherung
10.Zündungssicherung
11.Scheinwerfersicherung
12.Sicherung der ABS-Kontrolleinheit1
6 2
3
4
5
7
8
9
11
12 610
Vo rgeschriebene Sicherungen:
Hauptsicherung:
30.0 A
Anschlusssicherung 1:
5.0 A
Scheinwerfersicherung:
7.5 A
Signalanlagensicherung:
7.5 A
Zündungssicherung:
7.5 A
Smart key system fuse:
2.0 A
Sicherung des ABS-Motors:
30.0 A
Sicherung des Kraftstoffeinspritz-
Systems:
7.5 A
ABS-Magnetventilsicherung:
15.0 A
Sicherung des ABS-Kontrolleinheit:
2.0 A
Zusatzsicherung:
7.5 A
UBALG0G0.book Page 31 Friday, October 2, 2020 9:52 AM
