2020 YAMAHA FJR1300AS Manual de utilização (in Portuguese)

Informações relativas à segurança
1-3
1
O monóxido de carbono é um gás incolor,
inodoro e insípido que pode estar presente
mesmo que não consiga ver nem cheirar
qualquer gás do escape do motor. Um nível
mortífero de monóxido de carbono pode
acumular-se rapidamente e a pessoa pode
perder os sentidos e não conseguir salvar-
se. Além disso, em locais fechados ou com
má ventilação, um nível mortífero de monó-
xido de carbono pode manter-se durante
horas ou dias. Se tiver algum sintoma de in-
toxicação por monóxido de carbono, aban-
done imediatamente o local, apanhe ar
fresco e PROCURE CUIDADOS MÉDICOS. Não coloque o motor em funciona-
mento em locais fechados. Mesmo
que tente ventilar os gases de escape
do motor com ventiladores ou abrindo
portas e janelas, o monóxido de car-
bono pode atingir rapidamente níveis
perigosos.
 Não coloque o motor em funciona-
mento em locais com má ventilação
ou parcialmente fechados, como ce-
leiros, garagens ou alpendres.
 Não coloque o motor em funciona-
mento no exterior em zonas onde os
gases de escape do motor possam in-
troduzir-se num edifício através de
portas ou janelas.
Carga
O acréscimo de acessórios ou carga ao
seu motociclo pode afetar adversamente a
estabilidade e o manuseamento se a distri-
buição de peso no seu motociclo for altera-
da. Para evitar a possibilidade de um
acidente, tenha bastante cuidado ao adi-
cionar carga ou acessórios ao seu motoci-
clo. Redobre o cuidado quando conduzir
um motociclo que tenha mais carga ou
acessórios. Aqui, juntamente com as infor-
mações sobre acessórios apresentadas
em seguida, encontram-se algumas reco-
mendações gerais a seguir se colocar car-
ga no seu motociclo: O peso total do operador, passageiro,
acessórios e carga não devem exceder o li-
mite máximo de carga.
A utilização de um
veículo sobrecarrega do pod e provocar
um aci dente.
Quando carregar dentro deste limite de pe-
so, mantenha em mente o seguinte:  A carga e os acessórios devem ser re-
duzidas ao mínimo indispensável, de-
vendo os mesmos ser colocados tão
chegados ao motociclo quanto possí-
vel. Acondicione bem os artigos mais
pesados o mais perto possível do
centro do veículo e distribua o peso o
mais uniformemente possível por am-
bos os lados do motociclo para mini-
mizar o desequilíbrio ou a
instabilidade.
 A deslocação dos pesos pode criar
um desequilíbrio súbito. Antes de
conduzir, certifique-se de que os
acessórios e a carga estão bem pre-
sos ao motociclo. Verifique com fre-
quência os suportes dos acessórios e
os prendedores da carga.
• Ajuste a suspensão em função da carga (apenas modelos com sus-
pensão regulável) e verifique o es-
tado e a pressão dos pneus.
• Nunca prenda artigos grandes ou pesados ao guiador, à forquilha
dianteira ou ao guarda-lamas dian-
teiro. Estes artigos, incluindo algu-
ma carga, tal como sacos-cama,
sacos grossos de lã ou tendas, po-
dem criar um manuseamento instá-
vel ou uma fraca resposta da
direção.
 Este veículo não foi concebi do para
puxar um reboque nem para ser
conjuga do com um si decar.
Carga máxima:
208 kg (459 lb)
UB95P2P0.book Page 3 Thursday, September 12, 2019 4:39 PM

Informações relativas à segurança
1-4
1
Acessórios Yamaha genuínos
A escolha de acessórios para o seu veículo
é uma decisão importante. Os acessórios
Yamaha genuínos, disponíveis apenas em concessionários Yamaha, foram concebi-
dos, testados e aprovados pela Yamaha
para utilização no seu veículo.
Muitas empresas sem ligação à Yamaha
fabricam peças e acessórios ou oferecem
outros tipos de modificações para veículos
Yamaha. A Yamaha não está numa posi-
ção que permita testar os produtos que es-
tas empresas do mercado de reposição
fabricam. Por este motivo, a Yamaha não
pode aprovar nem recomendar a utilização
de acessórios não comercializados pela
Yamaha, nem modificações não recomen-
dadas especificamente pela Yamaha, mes-
mo que a venda e a instalação seja
efetuada por um concessionário Yamaha.
Peças, acessórios e mo dificações do
merca do d e reposição
Embora possa encontrar produtos do mer-
cado de reposição idênticos a acessórios
Yamaha genuínos ao nível de design e qua- lidade, deve reconhecer que alguns aces-
sórios ou modificações do mercado de
reposição não são adequados devido aos
potenciais perigos para a sua segurança e
a de terceiros. A instalação de produtos do
mercado de reposição ou a implementação
de modificações no veículo que alterem
qualquer uma das suas características de
design e de funcionamento podem expô-lo
a si e a terceiros a um maior risco de feri-
mentos graves ou morte. O proprietário do
veículo é responsável por ferimentos rela-
cionados com alterações do mesmo.
Quando montar acessórios, tenha em
mente as seguintes linhas de orientação,
bem como as apresentadas na secção
“Carga”.
 Nunca instale acessórios nem trans-
porte carga que possam prejudicar o
desempenho do seu motociclo. Ins- pecione cuidadosamente o acessório
antes de o utilizar, para se certificar de
que este não vai, de modo algum, afe-
tar a visibilidade para a estrada ou a
visibilidade nas curvas, limitar o per-
curso da suspensão, o percurso da
direção ou o funcionamento dos con-
trolos, nem ocultar luzes ou refletores.
• Os acessórios instalados na área do guiador ou da forquilha dianteira
podem criar instabilidade devido à
distribuição de peso inapropriada
ou alterações aerodinâmicas. Se
forem colocados acessórios na
área do guiador ou da forquilha
dianteira, estes devem reduzidos
ao número indispensável e devem
ser tão leves quanto possível.
• Os acessórios volumosos ou gran- des podem afetar seriamente a es-
tabilidade do motociclo devido aos
efeitos aerodinâmicos. O vento
pode fazer o motociclo levantar da
estrada, ou este pode ficar instável
em zonas com ventos cruzados.
Estes acessórios também podem
causar instabilidade ao ultrapassar
ou ao ser ultrapassado por veículos
de grandes dimensões.
• Alguns acessórios podem deslocar o condutor da sua posição normal
de condução. Esta posição inapro-
priada limita a liberdade de movi-
mentos do condutor e pode limitar
a capacidade de controlo, pelo que
tais acessórios não são recomen-
dados.
 Tenha cuidado ao acrescentar aces-
sórios elétricos. Se os acessórios elé-
tricos excederem a capacidade do
sistema elétrico do motociclo pode
ocorrer uma falha elétrica, a qual pode
causar uma perda perigosa de potên-
cia das luzes ou do motor.
UB95P2P0.book Page 4 Thursday, September 12, 2019 4:39 PM

Informações relativas à segurança
1-5
1
Pneus e jantes do mercado de reposição
Os pneus e as jantes fornecidos com o seu
motociclo foram concebidos para corres-
ponder às capacidades de desempenho e
para garantir a melhor combinação possí-
vel de condução, travagem e conforto. Ou-
tros pneus, jantes, dimensões e
combinações podem não ser apropriados.
Consulte a página 6-22 para saber as es-
pecificações dos pneus e obter mais infor-
mações sobre a manutenção e a
substituição dos mesmos.
Transporte do Motociclo
Certifique-se de que segue as instruções
que se seguem antes de transportar o mo-
tociclo noutro veículo.  Retire todos os itens soltos do moto-
ciclo.
 Certifique-se de que a torneira de
combustível (se fizer parte do equipa-
mento) está na posição OFF e de que
não existem fugas de combustível.
 Engrene a transmissão (para os mo-
delos equipados com transmissão
manual).
 Prenda o motociclo com cabos de re-
tenção ou prendedores adequados
que estejam presos a partes sólidas
do motociclo, tal como o chassis ou o
triplo grampo da forquilha dianteira
superior (e não, por exemplo, a guia-
dores montados em borracha ou si-
nais de mudança de direção, ou
peças que possam partir). Escolha
cuidadosamente o local para os pren-
dedores, de modo que estes não fric-
cionem contra superfícies pintadas
durante o transporte.
 A suspensão deve ser ligeiramente
comprimida pelos cabos de retenção,
se possível, para que o motociclo não
ressalte excessivamente durante o
transporte.
UB95P2P0.book Page 5 Thursday, September 12, 2019 4:39 PM

Descrição
2-1
2
PAU63371
Vista esquerda
1 2
3
4
65
789101112
1. Reservatório de refrigerante (página 6-18)
2. Caixa acessória (página 3-39)
3. Jogo de ferramentas (página 6-2)
4. Cavilha de enchimento do óleo da engrenagem final (página 6-16)
5. Cavilha de drenagem do óleo da engrenagem final (página 6-16)
6. Reservatório de líquido da embraiagem YCC-S (página 6-28)
7. Elemento do filtro de ar (página 6-20)
8. Pedal de mudança de velocidades (página 3-26)
9. Tampa de enchimento de óleo do motor (página 6-13)
10.Cartucho do filtro de óleo do motor (página 6-13)
11.Janela de verificação do nível de óleo do motor (página 6-13)
12.Cavilha de drenagem do óleo do motor (página 6-13)
UB95P2P0.book Page 1 Thursday, September 12, 2019 4:39 PM

Descrição
2-2
2
PAU63391

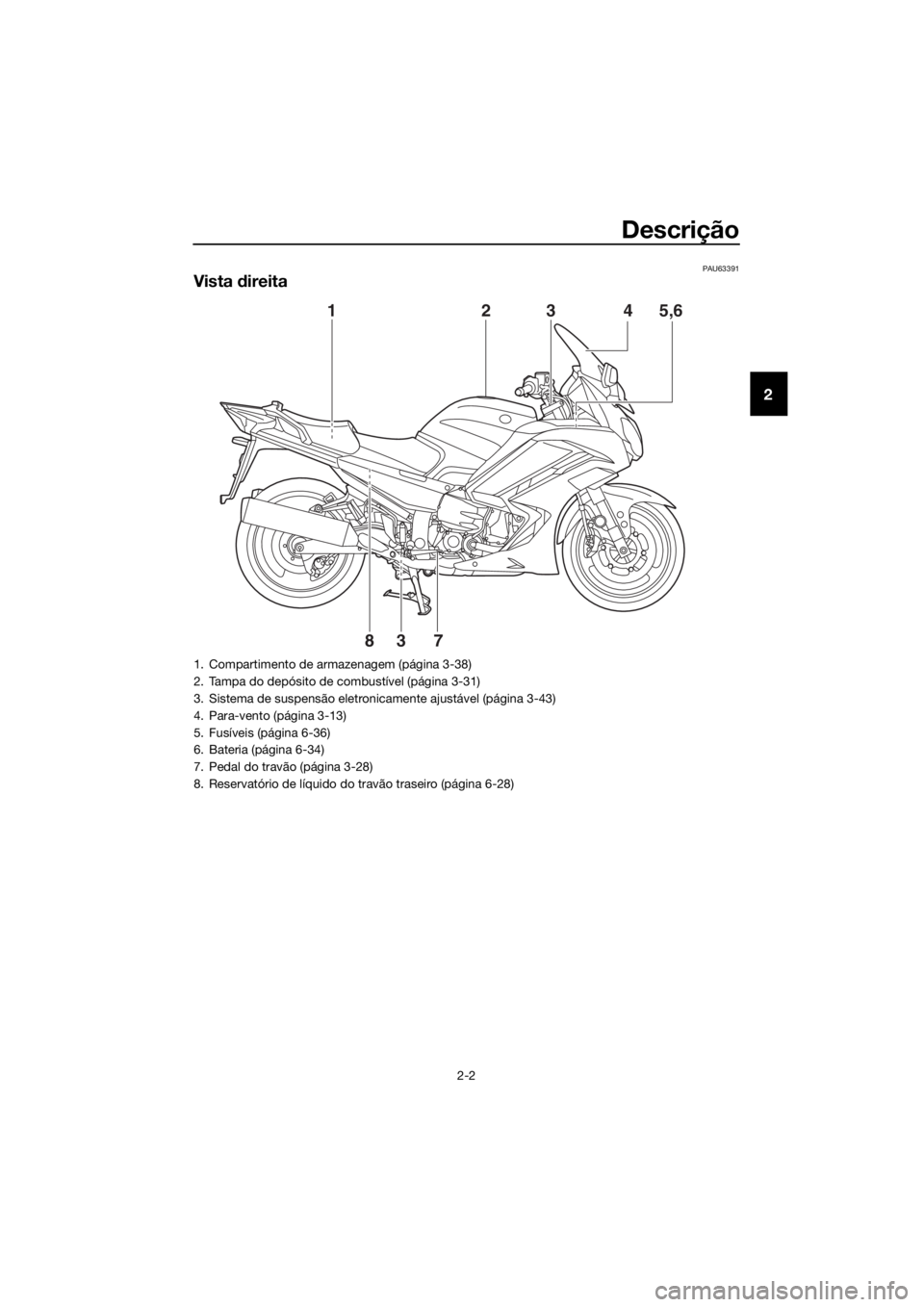

Vista direita
78 5,6
4
23
1
3
1. Compartimento de armazenagem (página 3-38)
2. Tampa do depósito de combustível (página 3-31)
3. Sistema de suspensão eletronicamente ajustável (página 3-43)
4. Para-vento (página 3-13)
5. Fusíveis (página 6-36)
6. Bateria (página 6-34)
7. Pedal do travão (página 3-28)
8. Reservatório de líquido do travão traseiro (página 6-28)
UB95P2P0.book Page 2 Thursday, September 12, 2019 4:39 PM

Descrição
2-3
2
PAU63401

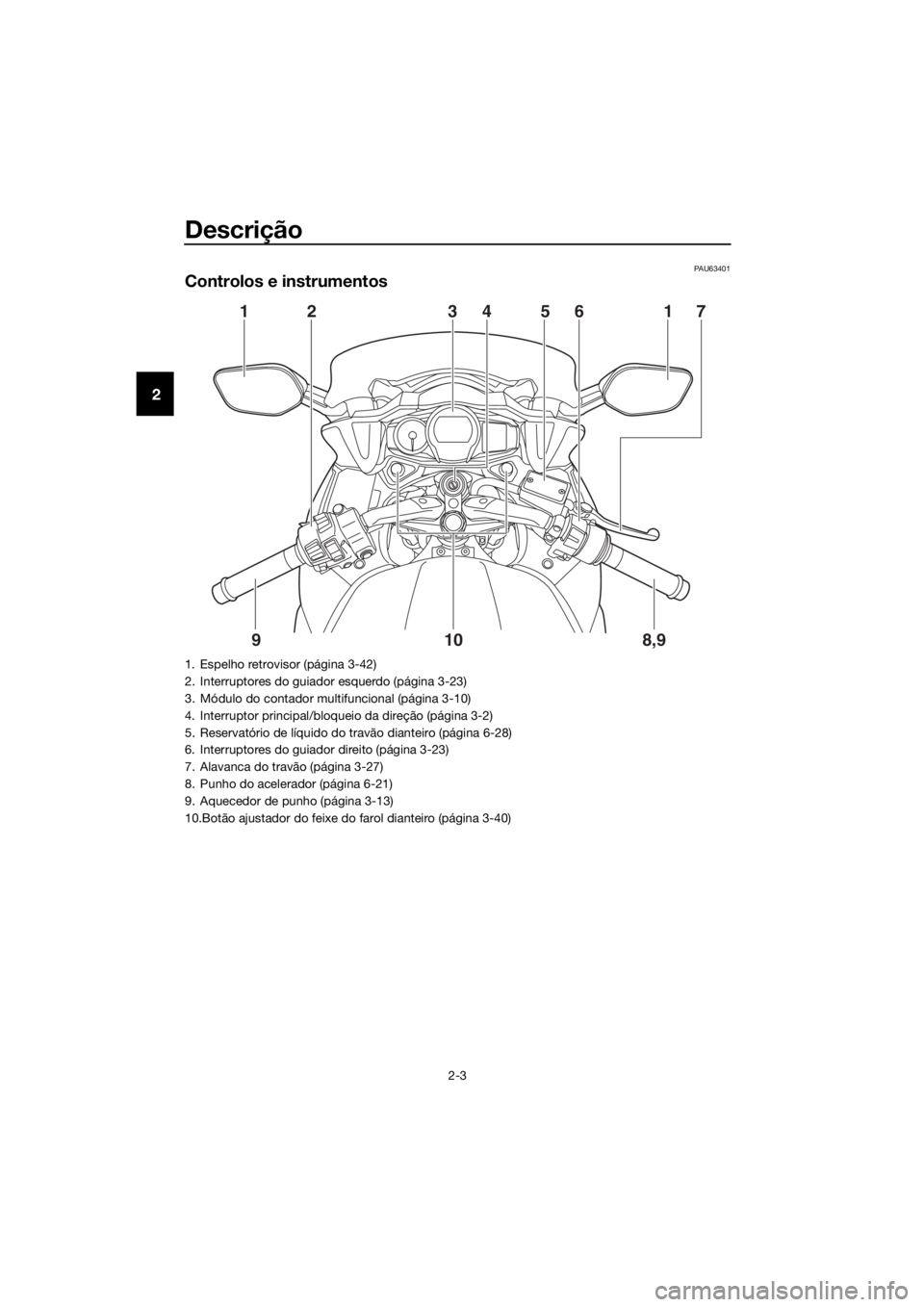

Controlos e instrumentos
12 3456 178,9
10
9
1. Espelho retrovisor (página 3-42)
2. Interruptores do guiador esquerdo (página 3-23)
3. Módulo do contador multifuncional (página 3-10)
4. Interruptor principal/bloqueio da direção (página 3-2)
5. Reservatório de líquido do travão dianteiro (página 6-28)
6. Interruptores do guiador direito (página 3-23)
7. Alavanca do travão (página 3-27)
8. Punho do acelerador (página 6-21)
9. Aquecedor de punho (página 3-13)
10.Botão ajustador do feixe do farol dianteiro (página 3-40)
UB95P2P0.book Page 3 Thursday, September 12, 2019 4:39 PM

Funções dos controlos e instrumentos
3-1
3
PAU1097A
Sistema imobiliza dor
Este veículo está equipado com um siste-
ma imobilizador para evitar o roubo através
da reconfiguração de códigos nas chaves
normais. Este sistema é composto pelo se-
guinte:
 uma chave de reconfiguração do có-
digo
 duas chaves normais
 um transmissor-recetor (em cada
chave)
 uma unidade imobilizadora (no veícu-
lo)
 uma ECU (no veículo)
 um indicador luminoso do sistema
(página 3-6)
Sobre as chaves
A chave de reconfiguração do código fun-
ciona como uma chave mestra. É utilizada
para registar códigos em cada uma das
chaves normais. Guarde a chave de recon-
figuração do código num local seguro. Use
uma chave normal para as operações diá-
rias.
Quando for necessária uma substituição
ou reconfiguração de chaves, leve o veí-
culo, a chave mestra e quaisquer chaves
normais que ainda existam a um conces-
sionário Yamaha, para serem reconfigura-
das.
NOTA
 Mantenha as chaves normais e as
chaves de outros sistemas imobiliza-
dores afastadas da chave de reconfi-
guração do código.
 Mantenha as chaves de outro sistema
imobilizador afastadas do interruptor
principal, uma vez que podem causar
interferência no sinal.
PRECAUÇÃO
PCA11823
NÃO PERCA A CHAVE DE RECONFIGU-
RAÇÃO DO CÓDIGO! SE A PERDER
CONTACTE O CONCESSIONÁRIO IME-
DIATAMENTE! Se per der a chave d e re-
configuração do có digo, as chaves
pa drão existentes continuam a po der
ser utiliza das para ligar o veículo. No en-
tanto, não é possível configurar uma
nova chave pa drão. Se to das as chaves
tiverem sid o perdid as ou d anificadas,
será necessário substituir to do o siste-
ma imobiliza dor. Por isso, as chaves de-
vem ser trata das com cui dad o.
 Não mergulhar em água.
 Não expor a temperaturas eleva-
das.
 Não colocar próximo de ímanes.
 Não colocar junto de objetos que
emitam sinais elétricos.
 Não tratar de forma d escuidad a.
 Não esmagar ou alterar.
 Não desmontar.
 Não coloque duas chaves d e um
sistema imobiliza dor no mesmo
porta-chaves.1. Chave de reconfiguração do código (verme- lha)
2. Chaves standard (pretas)
UB95P2P0.book Page 1 Thursday, September 12, 2019 4:39 PM

Funções dos controlos e instrumentos
3-2
3
PAU10474

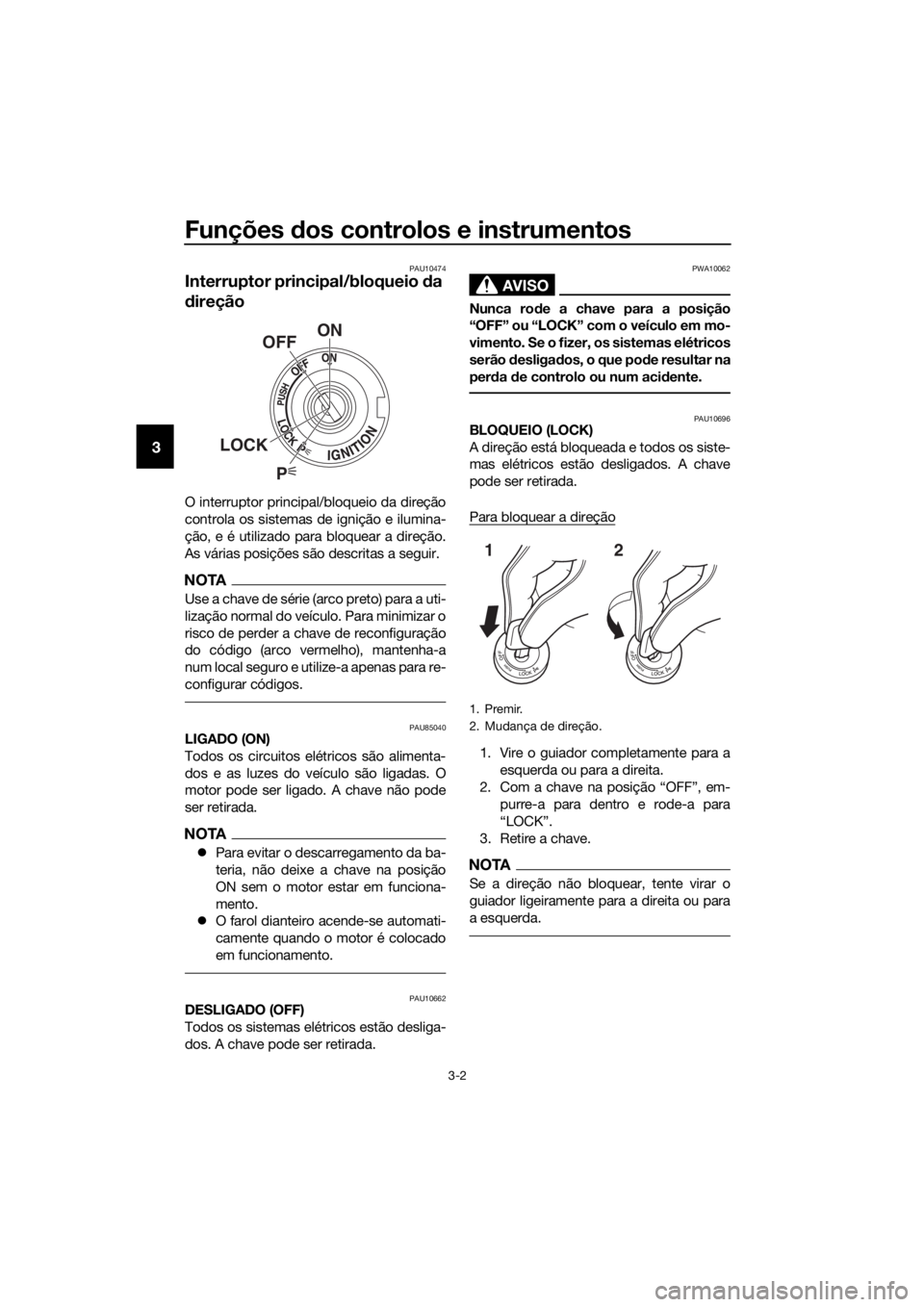

Interruptor principal/bloqueio da
d ireção
O interruptor principal/bloqueio da direção
controla os sistemas de ignição e ilumina-
ção, e é utilizado para bloquear a direção.
As várias posições são descritas a seguir.
NOTA
Use a chave de série (arco preto) para a uti-
lização normal do veículo. Para minimizar o
risco de perder a chave de reconfiguração
do código (arco vermelho), mantenha-a
num local seguro e utilize-a apenas para re-
configurar códigos.
PAU85040LIGADO (ON)
Todos os circuitos elétricos são alimenta-
dos e as luzes do veículo são ligadas. O
motor pode ser ligado. A chave não pode
ser retirada.
NOTA
 Para evitar o descarregamento da ba-
teria, não deixe a chave na posição
ON sem o motor estar em funciona-
mento.
 O farol dianteiro acende-se automati-
camente quando o motor é colocado
em funcionamento.
PAU10662DESLIGADO (OFF)
Todos os sistemas elétricos estão desliga-
dos. A chave pode ser retirada.
AVISO
PWA10062
Nunca ro de a chave para a posição
“OFF” ou “LOCK” com o veículo em mo-
vimento. Se o fizer, os sistemas elétricos
serão desliga dos, o que po de resultar na
per da de controlo ou num aci dente.
PAU10696BLOQUEIO (LOCK)
A direção está bloqueada e todos os siste-
mas elétricos estão desligados. A chave
pode ser retirada.
Para bloquear a direção
1. Vire o guiador completamente para a
esquerda ou para a direita.
2. Com a chave na posição “OFF”, em- purre-a para dentro e rode-a para
“LOCK”.
3. Retire a chave.
NOTA
Se a direção não bloquear, tente virar o
guiador ligeiramente para a direita ou para
a esquerda.
P
ON
OFF
LOCK
1. Premir.
2. Mudança de direção.
12
UB95P2P0.book Page 2 Thursday, September 12, 2019 4:39 PM
