Manutenção periódica e ajustes
6-32
6
PAU23155
Verificação e lubrificação da ala-
vanca do travão
Antes de cada viagem, deverá verificar o
funcionamento da alavanca do travão e, se
necessário, deverá lubrificar o pivô da ala-
vanca.
PAU23215
Verificação e lubrificação d o
d escanso central e d o descanso
lateral
Antes de cada viagem, deverá verificar o
funcionamento dos descansos central e la-
teral e, se necessário, deverá lubrificar os
pivôs e as superfícies de contacto de metal
com metal.
AVISO
PWA10742
Caso o descanso central ou o descanso
lateral não se d esloquem suavemente
para cima e para baixo, solicite a um
concessionário Yamaha que os verifique
ou repare. Caso contrário, o descanso
central ou lateral po dem bater no chão e
d istrair o con dutor, resultand o numa
possível per da de controlo.
Lubrificante recomen dad o:
Massa de lubrificação de silicone
Lubrificante recomen dad o:
Massa de lubrificação de sabão de
lítio
UB95P2P0.book Page 32 Thursday, September 12, 2019 4:39 PM

Manutenção periódica e ajustes
6-33
6
PAU23273
Verificação da forquilha dianteira
O estado e funcionamento da forquilha
dianteira deverão ser verificados como se
segue, nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
Verificação do esta do
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em
excesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni- velada e segure-o numa posição ver-
tical. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10752]
2. Com o travão dianteiro acionado, em-
purre várias vezes o guiador com for-
ça para baixo para verificar se a
forquilha dianteira se comprime e re-
cua suavemente.
PRECAUÇÃO
PCA10591
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
d evi damente, solicite a um concessio-
nário Yamaha que a verifique ou repare.
PAU45512
Verificação da direção
Os rolamentos da direção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direção deverá
ser verificado do modo que se segue e nos
intervalos de tempo especificados na tabe-
la de lubrificação e manutenção periódica.
1. Coloque o veículo no descanso cen- tral. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10752]
2. Segure as extremidades inferiores das
pernas da forquilha dianteira e tente
deslocá-las para a frente e para trás.
Se sentir alguma folga, solicite a um
concessionário Yamaha que verifique
e repare a direção.
UB95P2P0.book Page 33 Thursday, September 12, 2019 4:39 PM

Manutenção periódica e ajustes
6-34
6
PAU23292
Verificação dos rolamentos de
ro da
Os rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda
não virar suavemente, solicite a um con-
cessionário Yamaha que verifique os rola-
mentos de roda.
PAU73301
Bateria
PRECAUÇÃO
PCA22960
Use exclusivamente a bateria YAMAHA
genuína in dica da. O uso de uma bateria
d iferente po de provocar falhas na IMU e
a paragem do motor.
A bateria encontra-se por baixo do painel
A. (Consulte a página 6-8.)
Este modelo está equipado com uma bate-
ria VRLA (chumbo-ácido com regulação
por válvula). Não é necessário verificar o
eletrólito nem acrescentar água destilada.
No entanto, as ligações dos fios para bate-
ria devem ser verificadas e, se necessário,
apertadas.
AVISO
PWA10761
 O eletrólito é venenoso e perigoso
pois contém áci do sulfúrico, o qual
provoca queimad uras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os
olhos quan do trabalhar perto de
baterias. Em caso de contacto, efe-
tue os seguintes PRIMEIROS SO-
CORROS.
EXTERNOS: Lave com água abun dante.

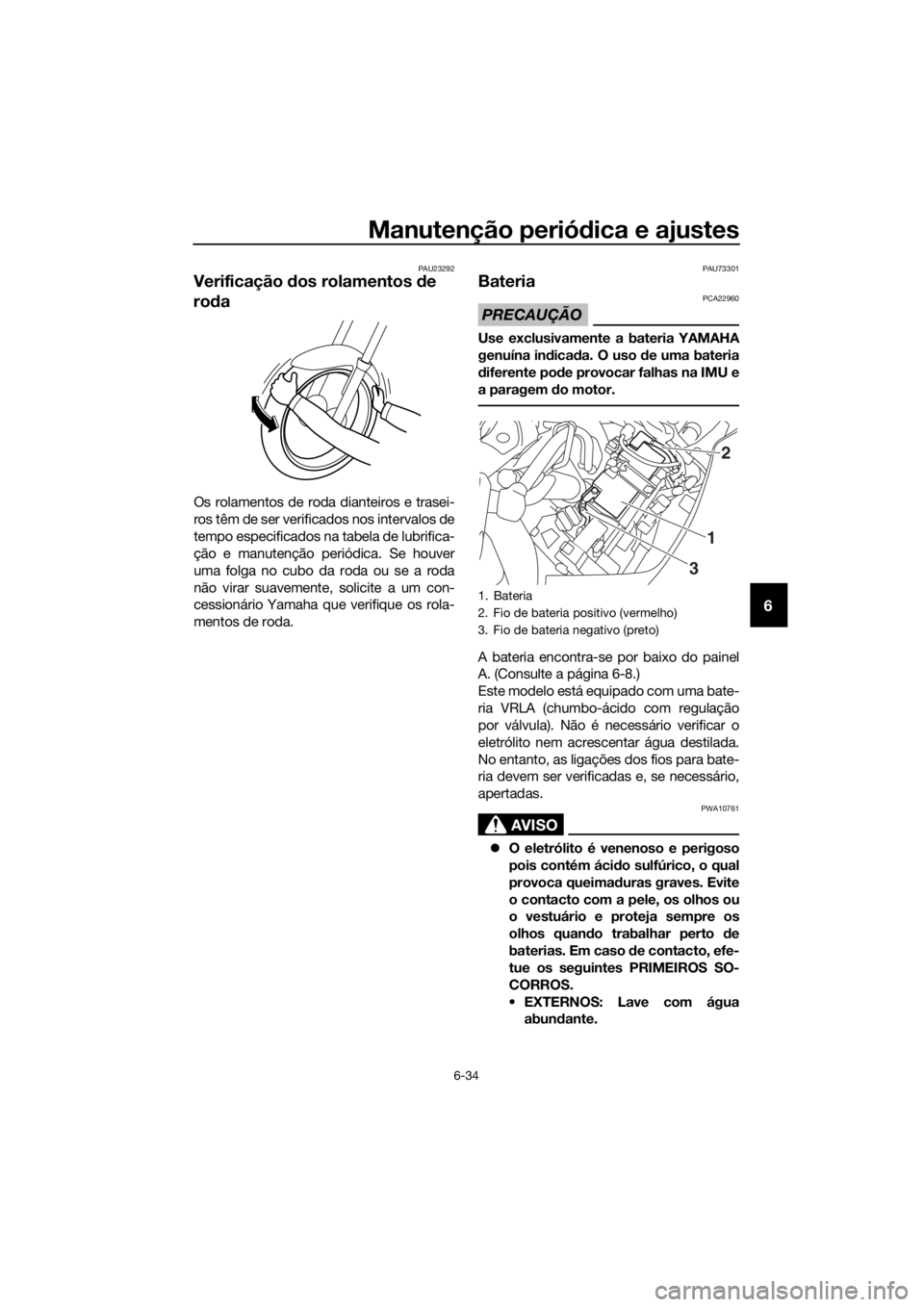

1. Bateria
2. Fio de bateria positivo (vermelho)
3. Fio de bateria negativo (preto)
1 2
3
UB95P2P0.book Page 34 Thursday, September 12, 2019 4:39 PM

Manutenção periódica e ajustes
6-35
6
INTERNOS: Beba gran des quan-
ti d ad es de água ou leite e chame
ime diatamente um mé dico.
OLHOS: Lave com água durante
15 minutos e procure ime diata-
mente cui dad os mé dicos.
 As baterias prod uzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afasta da de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quan do a esti-
ver a carregar num espaço fecha-
d o.
 MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-
ÇAS.
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente
possível se lhe parecer descarregada. Não
se esqueça de que a bateria tende a des-
carregar mais rapidamente se o veículo es-
tiver equipado com acessórios elétricos
opcionais.
PRECAUÇÃO
PCA16522
Para carregar uma bateria VRLA (chum-
bo-áci do com regulação por válvula), é
necessário um carrega dor de baterias
especial (tensão constante). A utilização
d e um carrega dor de baterias conven-
cional danificará a bateria.
Acon dicionamento da bateria
1. Caso não pretenda conduzir o veículo durante mais de um mês, retire a ba-
teria, carregue-a totalmente e colo-
que-a num local fresco e seco.
PRECAUÇÃO: Para remover a bate-
ria, deve verificar se o interruptor
principal está desligad o e, em se-
gui da, desligar o fio negativo antes
d o positivo.
[PCA16304]
2. Caso a bateria fique guardada duran-
te mais de dois meses, verifique-a
pelo menos uma vez por mês e, se ne-
cessário, carregue-a totalmente.
3. Carregue totalmente a bateria antes
de a instalar. PRECAUÇÃO: Para
instalar a bateria, deve verificar se o
interruptor principal está desliga do
e, em segui da, ligar o fio positivo
antes do negativo.
[PCA16842]
4. Após a instalação, certifique-se de
que os fios para bateria estão devida-
mente ligados aos terminais de bate-
ria.
PRECAUÇÃO
PCA16531
Mantenha sempre a bateria carrega da.
Guar dar uma bateria descarrega da po-
d erá provocar danos permanentes na
mesma.
UB95P2P0.book Page 35 Thursday, September 12, 2019 4:39 PM

Manutenção periódica e ajustes
6-36
6
PAU54515
Substituição dos fusíveis
As caixas de fusíveis e os fusíveis individu-
ais encontram-se por baixo do painel A.
(Consulte a página 6-8.)
Se um fusível estiver queimado, substitua-
o do modo seguinte.1. Rode a chave para “OFF” e desligue o circuito elétrico em questão.
2. Retire o fusível queimado e instale um
novo fusível com a amperagem espe-
cificada. AVISO! Não utilize um fusí-
vel com uma amperagem superior à
recomen dad a, para evitar causar
gran des danos no sistema elétrico
e possivelmente um incên dio.
[PWA15132]

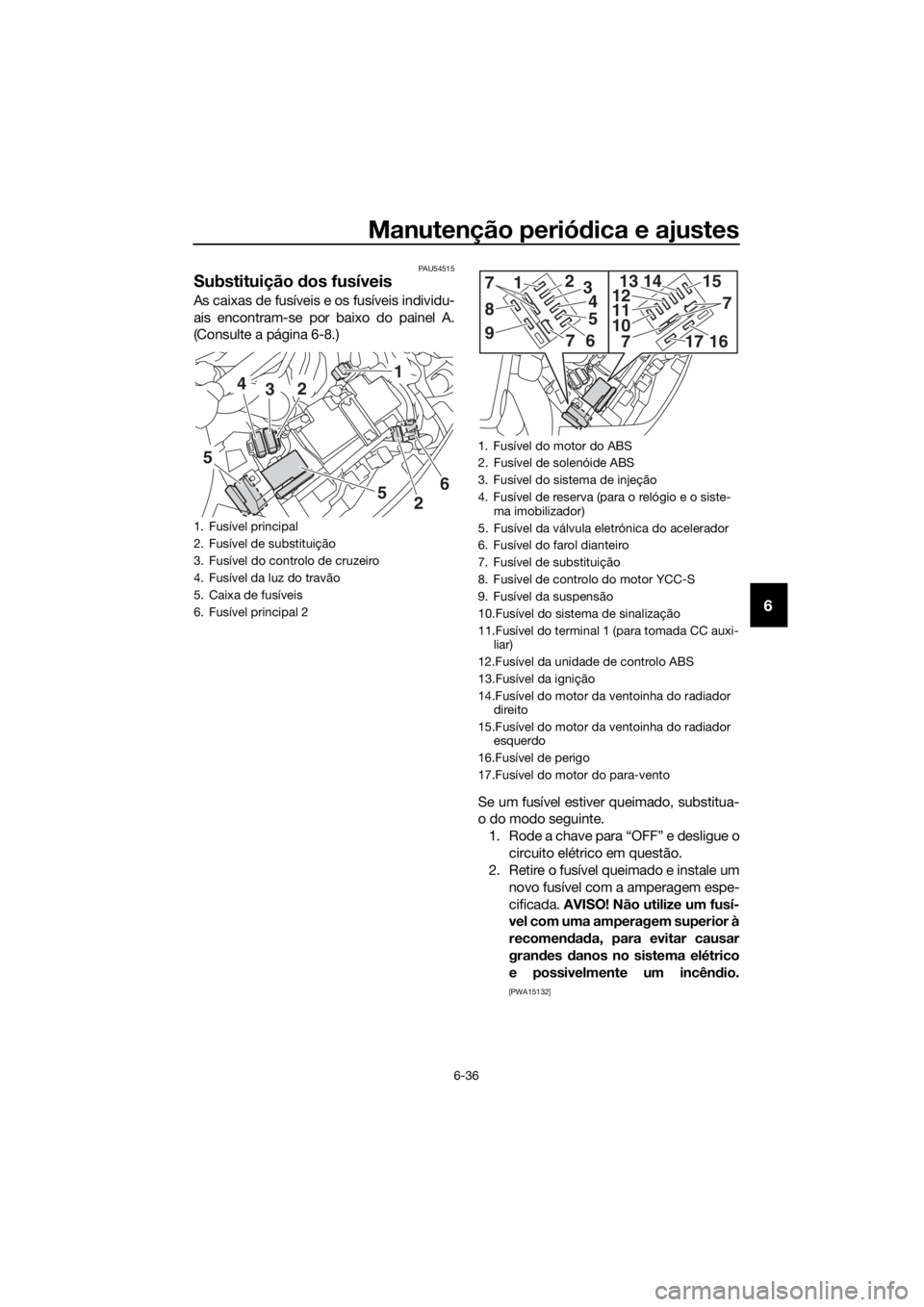

1. Fusível principal
2. Fusível de substituição
3. Fusível do controlo de cruzeiro
4. Fusível da luz do travão
5. Caixa de fusíveis
6. Fusível principal 2
5
1
3
4
2
5 26
1. Fusível do motor do ABS
2. Fusível de solenóide ABS
3. Fusível do sistema de injeção
4. Fusível de reserva (para o relógio e o siste-
ma imobilizador)
5. Fusível da válvula eletrónica do acelerador
6. Fusível do farol dianteiro
7. Fusível de substituição
8. Fusível de controlo do motor YCC-S
9. Fusível da suspensão
10.Fusível do sistema de sinalização
11.Fusível do terminal 1 (para tomada CC auxi- liar)
12.Fusível da unidade de controlo ABS
13.Fusível da ignição
14.Fusível do motor da ventoinha do radiador direito
15.Fusível do motor da ventoinha do radiador esquerdo
16.Fusível de perigo
17.Fusível do motor do para-vento
15 7
11
10121314
71716
8
1
9
234
5
67
7
UB95P2P0.book Page 36 Thursday, September 12, 2019 4:39 PM

Manutenção periódica e ajustes
6-37
6
3. Rode a chave para “ON” e ligue o cir-
cuito elétrico em questão para verifi-
car se o dispositivo funciona. 4. Caso o fusível se volte imediatamente
a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
elétrico.
Fusíveis especifica
dos:
Fusível principal:
50.0 A
Fusível principal 2: 30.0 A
Fusível para terminal 1: 3.0 A
Fusível do farol dianteiro:
7.5 A
Fusível luz freio: 1.0 A
Fusível do sistema de sinalização: 7.5 A
Fusível da ignição:
20.0 A
Fusível do motor da ventoinha do
radiador:
10.0 A × 2
Fusível de reserva: 7.5 A
Fusível da luz de perigo: 7.5 A
Fusível do sistema de injecção:
15.0 A
Fusível da unidade de controlo
ABS:
7.5 A
Fusível motor ABS: 30.0 A
Fusível de solenóide ABS: 20.0 A
Fusível da suspensão:
15.0 A
Fusível de controlo do motor
YCC-S:
30.0 A
Fusível do sistema de controlo de
cruzeiro:
1.0 A
Fusível do motor do pára-vento: 20.0 A
Fusível da válvula eléctrica do ace-
lerador: 7.5 A
UB95P2P0.book Page 37 Thursday, September 12, 2019 4:39 PM

Manutenção periódica e ajustes
6-38
6
PAU72980

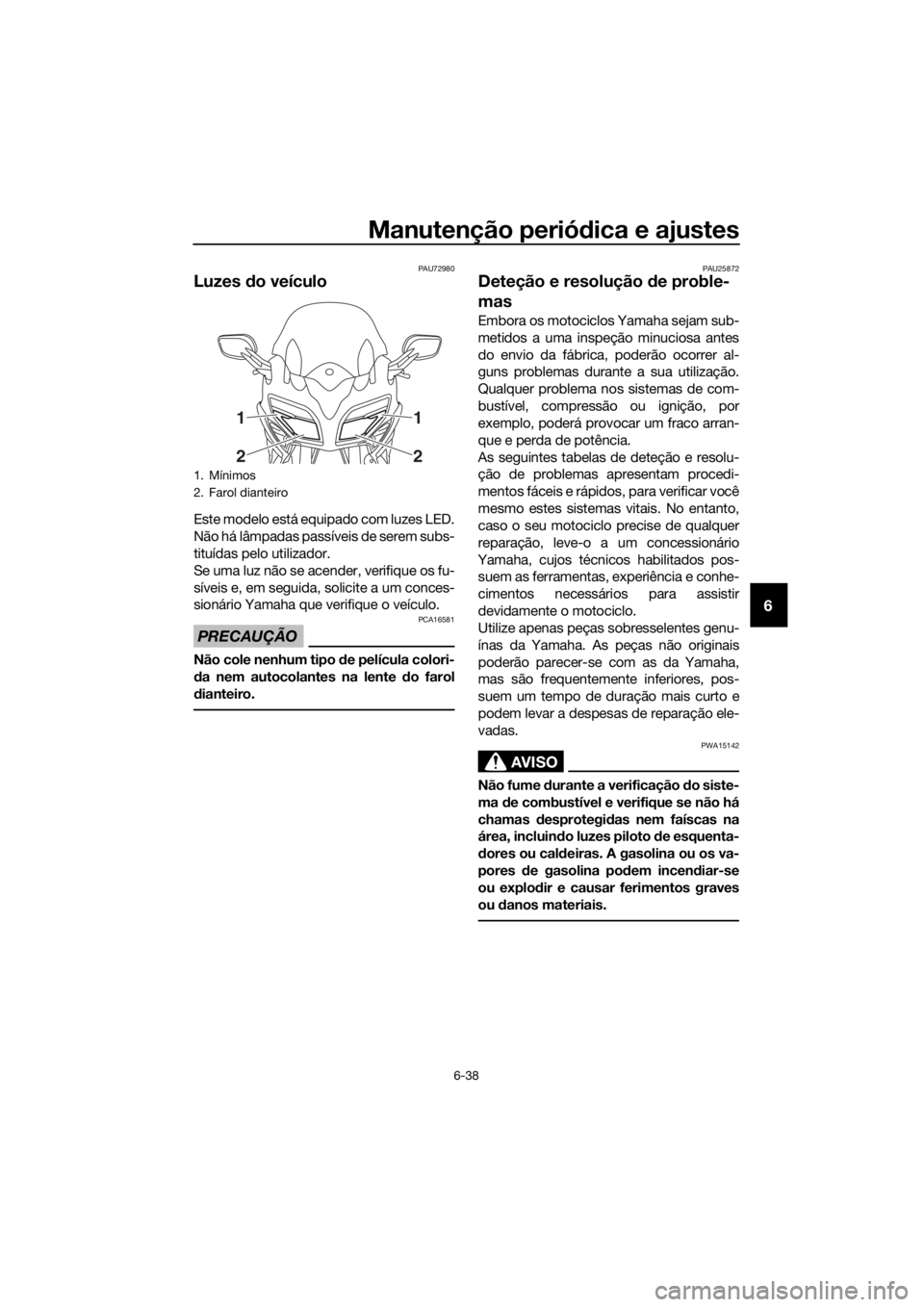

Luzes do veículo
Este modelo está equipado com luzes LED.
Não há lâmpadas passíveis de serem subs-
tituídas pelo utilizador.
Se uma luz não se acender, verifique os fu-
síveis e, em seguida, solicite a um conces-
sionário Yamaha que verifique o veículo.
PRECAUÇÃO
PCA16581
Não cole nenhum tipo d e película colori-
d a nem autocolantes na lente d o farol
d ianteiro.
PAU25872
Deteção e resolução de proble-
mas
Embora os motociclos Yamaha sejam sub-
metidos a uma inspeção minuciosa antes
do envio da fábrica, poderão ocorrer al-
guns problemas durante a sua utilização.
Qualquer problema nos sistemas de com-
bustível, compressão ou ignição, por
exemplo, poderá provocar um fraco arran-
que e perda de potência.
As seguintes tabelas de deteção e resolu-
ção de problemas apresentam procedi-
mentos fáceis e rápidos, para verificar você
mesmo estes sistemas vitais. No entanto,
caso o seu motociclo precise de qualquer
reparação, leve-o a um concessionário
Yamaha, cujos técnicos habilitados pos- suem as ferramentas, experiência e conhe-
cimentos necessários para assistir
devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
AVISO
PWA15142
Não fume d urante a verificação do siste-
ma de combustível e verifique se não há
chamas desprotegi das nem faíscas na
área, incluin do luzes piloto de esquenta-
d ores ou cal deiras. A gasolina ou os va-
pores de gasolina po dem incen diar-se
ou explod ir e causar ferimentos graves
ou danos materiais.
1. Mínimos
2. Farol dianteiro
1
21
2
UB95P2P0.book Page 38 Thursday, September 12, 2019 4:39 PM

Manutenção periódica e ajustes
6-39
6
PAU86390

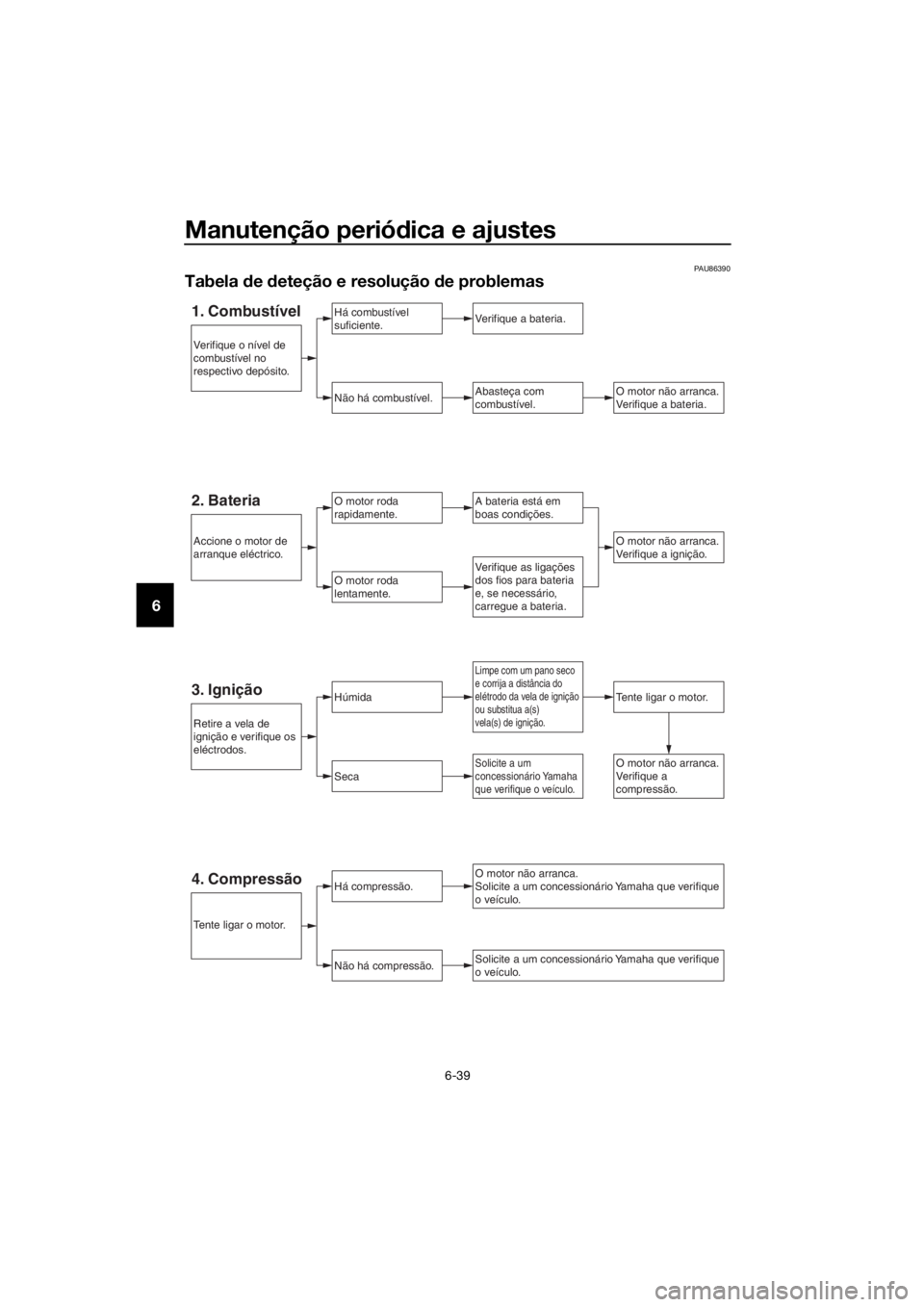

Tabela de deteção e resolução de problemas
1. CombustívelHá combustível
suficiente.
Não há combustível.
Verifique a bateria.
Abasteça com
combustível.
O motor roda
rapidamente.
O motor roda
lentamente.
Tente ligar o motor.
O motor não arranca.
Verifique a bateria.
2. BateriaA bateria está em
boas condições.
O motor não arranca.
Verifique a ignição.
3. IgniçãoHúmida
Seca
Há compressão.
Não há compressão.
O motor não arranca.
Solicite a um concessionário Yamaha que verifique
o veículo.
Solicite a um concessionário Yamaha que verifique
o veículo.
O motor não arranca.
Verifique a
compressão.Solicite a um
concessionário Yamaha
que verifique o veículo.
Retire a vela de
ignição e verifique os
eléctrodos.
Accione o motor de
arranque eléctrico.
Tente ligar o motor.
Verifique o nível de
combustível no
respectivo depósito.
4. Compressão
Verifique as ligações
dos fios para bateria
e, se necessário,
carregue a bateria.
Limpe com um pano seco
e corrija a distância do
elétrodo da vela de ignição
ou substitua a(s)
vela(s) de ignição.
UB95P2P0.book Page 39 Thursday, September 12, 2019 4:39 PM
