2020 YAMAHA FJR1300AS Instructieboekje (in Dutch)

Functies van instrumenten en bed ienin gselementen
3-35
3

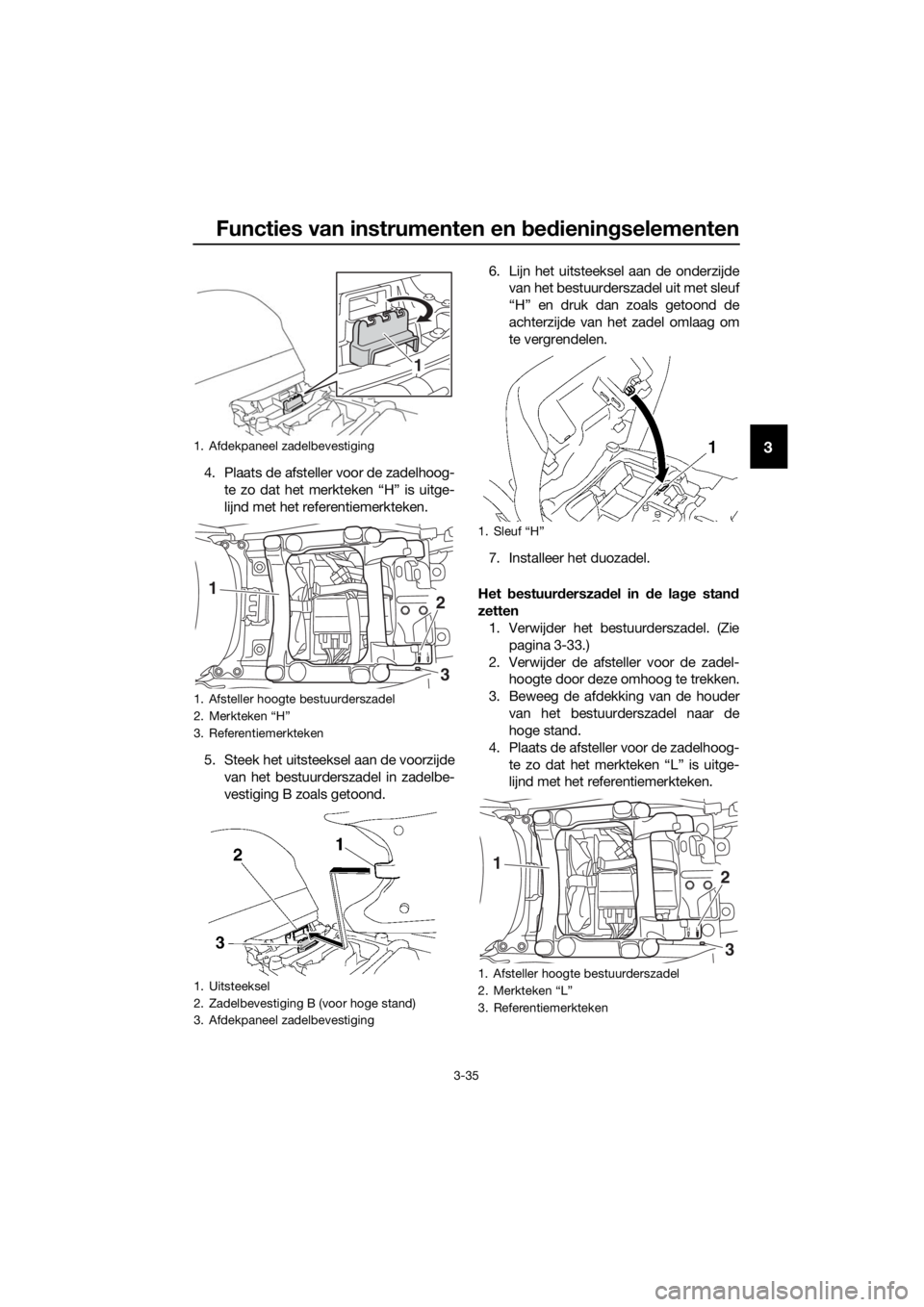

4. Plaats de afsteller voor de zadelhoog-
te zo dat het merk teken “H” is uitge-
lijnd met het referentiemerkteken.
5. Steek het uitsteeksel aan de voorzijde van het bestuurderszadel in zadelbe-
vestiging B zoals getoond. 6. Lijn het uitsteeksel aan de onderzijde
van het bestuurderszadel uit met sleuf
“H” en druk dan zoals getoond de
achterzijde van het zadel omlaag om
te vergrendelen.
7. Installeer het duozadel.
Het bestuur dersza del in de la ge stan d
zetten 1. Verwijder het bestuurderszadel. (Zie
pagina 3-33.)
2. Verwijder de afsteller voor de zadel- hoogte door deze omhoog te trekken.
3. Beweeg de afdekking van de houder van het bestuurderszadel naar de
hoge stand.
4. Plaats de afsteller voor de zadelhoog- te zo dat het merkteken “L” is uitge-
lijnd met het refe rentiemerkteken.
1. Afdekpaneel zadelbevestiging
1. Afsteller hoogte bestuurderszadel
2. Merkteken “H”
3. Referentiemerkteken
1. Uitsteeksel
2. Zadelbevestiging B (voor hoge stand)
3. Afdekpaneel zadelbevestiging
1
HL
12
3
1. Sleuf “H”
1. Afsteller hoogte bestuurderszadel
2. Merkteken “L”
3. Referentiemerkteken
HL
12
3
UB95D2D0.book Page 35 Thursday, September 12, 2019 4:30 PM

Functies van instrumenten en bed iening selementen
3-36
3

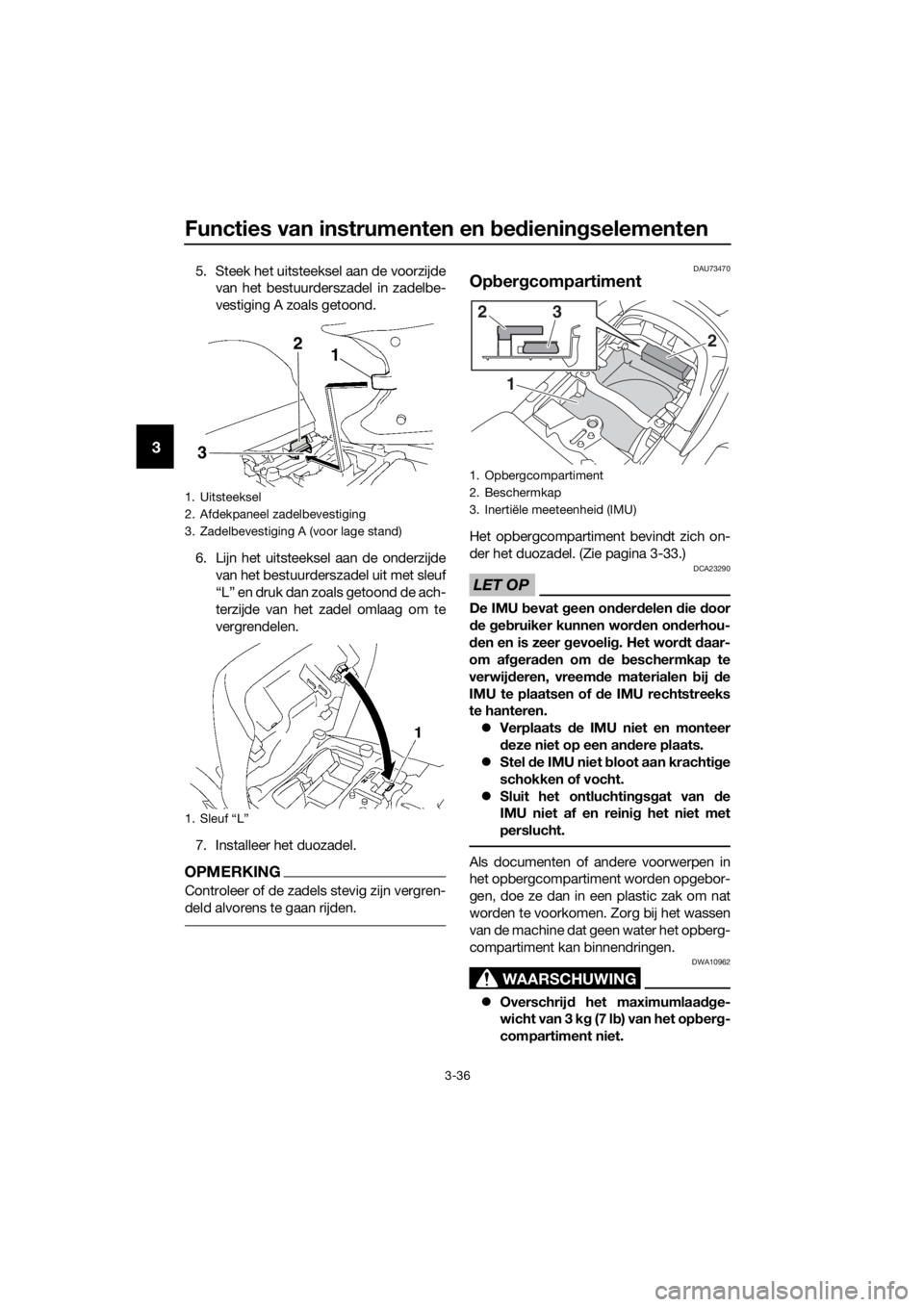

5. Steek het uitsteeksel aan de voorzijde
van het bestuurderszadel in zadelbe-
vestiging A zoals getoond.
6. Lijn het uitsteeksel aan de onderzijde van het bestuurderszadel uit met sleuf
“L” en druk dan zoals getoond de ach-
terzijde van het zadel omlaag om te
vergrendelen.
7. Installeer het duozadel.
OPMERKING
Controleer of de zadels stevig zijn vergren-
deld alvorens te gaan rijden.
DAU73470
Op ber gcompartiment
Het opbergcompartiment bevindt zich on-
der het duozadel. (Zie pagina 3-33.)
LET OP
DCA23290
De IMU b evat geen on der delen die door
d e geb ruiker kunnen wor den on derhou-
d en en is zeer gevoeli g. Het wor dt daar-
om af gerad en om de beschermkap te
verwij deren, vreem de materialen bij de
IMU te plaatsen of de IMU rechtstreeks
te hanteren.
 Verplaats de IMU niet en monteer
d eze niet op een an dere plaats.
 Stel de IMU niet bloot aan krachti ge
schokken of vocht.
 Sluit het ontluchting sg at van d e
IMU niet af en reini g het niet met
perslucht.
Als documenten of andere voorwerpen in
het opbergcompartiment worden opgebor-
gen, doe ze dan in een plastic zak om nat
worden te voorkomen. Zorg bij het wassen
van de machine dat geen water het opberg-
compartiment kan binnendringen.
WAARSCHUWING
DWA10962
 Overschrij d het maximumlaadge-
wicht van 3 k g (7 l b) van het op ber g-
compartiment niet.
1. Uitsteeksel
2. Afdekpaneel zadelbevestiging
3. Zadelbevestiging A (voor lage stand)
1. Sleuf “L”
12
3
1. Opbergcompartiment
2. Beschermkap
3. Inertiële meeteenheid (IMU)
1
2
23
UB95D2D0.book Page 36 Thursday, September 12, 2019 4:30 PM

Functies van instrumenten en bed ienin gselementen
3-37
3
 Overschrij d het maximumlaadge-
wicht van 208 k g (459 l b) voor de
machine niet.DAU39482

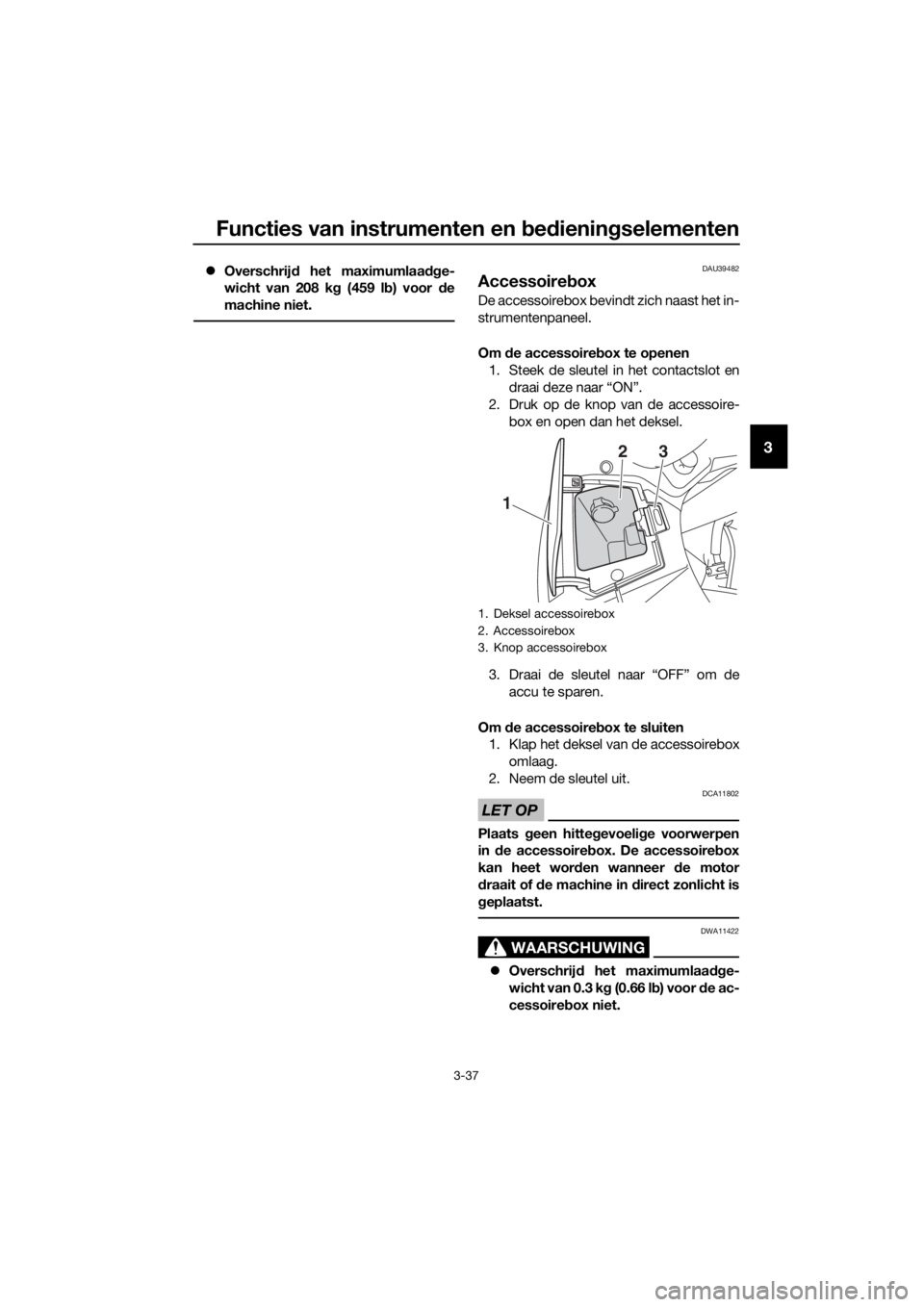

Accessoire box
De accessoirebox bevindt zich naast het in-
strumentenpaneel.
Om de accessoireb ox te openen
1. Steek de sleutel in het contactslot en draai deze naar “ON”.
2. Druk op de knop van de accessoire-
box en open dan het deksel.
3. Draai de sleutel naar “OFF” om de accu te sparen.
Om de accessoireb ox te sluiten
1. Klap het deksel van de accessoirebox
omlaag.
2. Neem de sleutel uit.
LET OP
DCA11802
Plaats geen hitte gevoeli ge voorwerpen
in de accessoire box. De accessoire box
kan heet wor den wanneer d e motor
d raait of de machine in direct zonlicht is
g eplaatst.
WAARSCHUWING
DWA11422
 Overschrij d het maximumlaa dge-
wicht van 0.3 k g (0.66 l b) voor d e ac-
cessoire box niet.
1. Deksel accessoirebox
2. Accessoirebox
3. Knop accessoirebox
1
23
UB95D2D0.book Page 37 Thursday, September 12, 2019 4:30 PM

Functies van instrumenten en bed iening selementen
3-38
3
Overschrij d het maximumg ewicht
van 208 k g (459 l b) voor het voertui g
niet.DAU39612

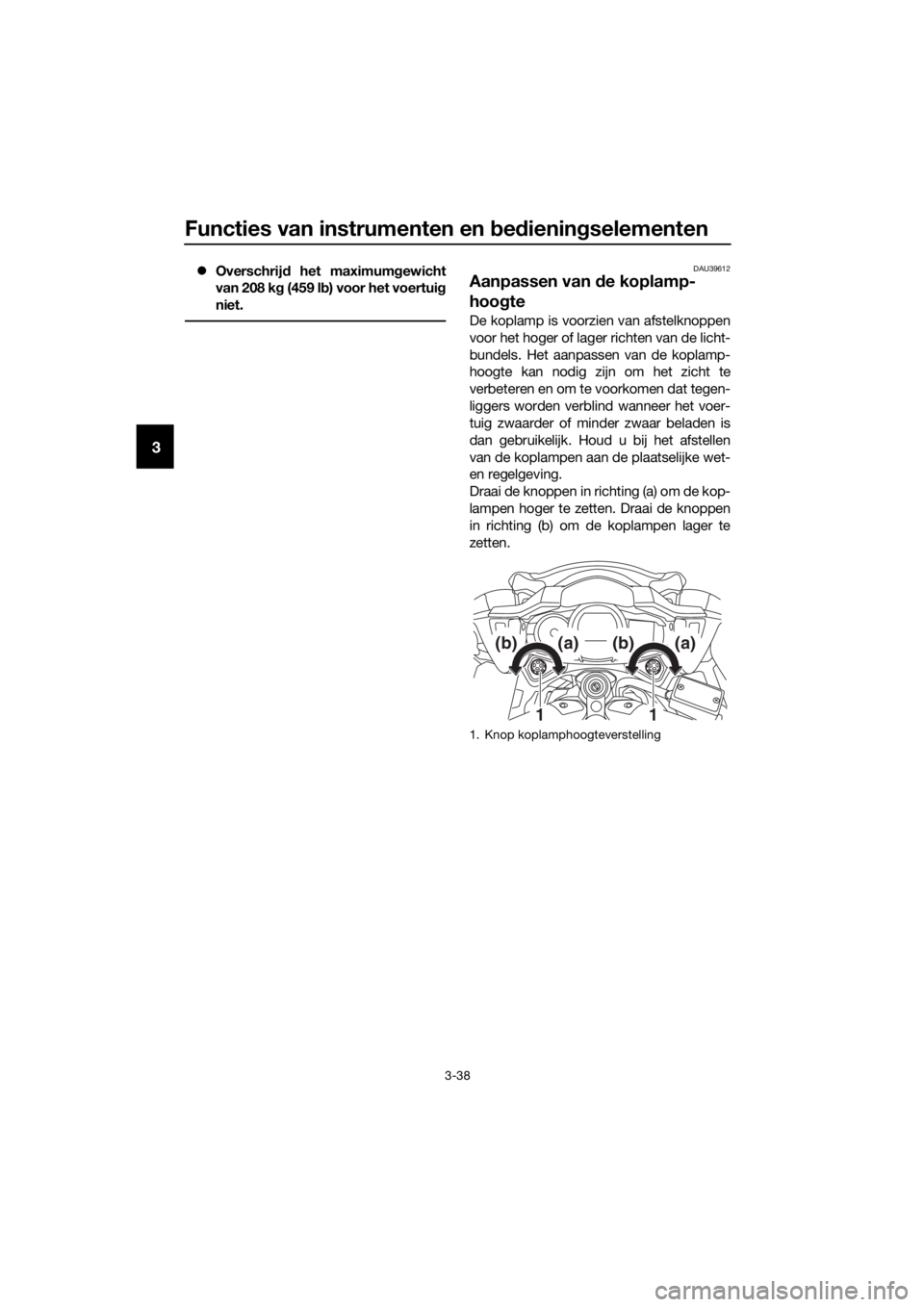

Aanpassen van de koplamp-
hoo gte
De koplamp is voorzien van afstelknoppen
voor het hoger of lager richten van de licht-
bundels. Het aanpassen van de koplamp-
hoogte kan nodig zijn om het zicht te
verbeteren en om te voorkomen dat tegen-
liggers worden verblind wanneer het voer-
tuig zwaarder of minder zwaar beladen is
dan gebruikelijk. Houd u bij het afstellen
van de koplampen aan de plaatselijke wet-
en regelgeving.
Draai de knoppen in richting (a) om de kop-
lampen hoger te zetten. Draai de knoppen
in richting (b) om de koplampen lager te
zetten.
1. Knop koplamphoogteverstelling
11
(b)(a)(b)(a)
UB95D2D0.book Page 38 Thursday, September 12, 2019 4:30 PM

Functies van instrumenten en bed ienin gselementen
3-39
3
DAU39642

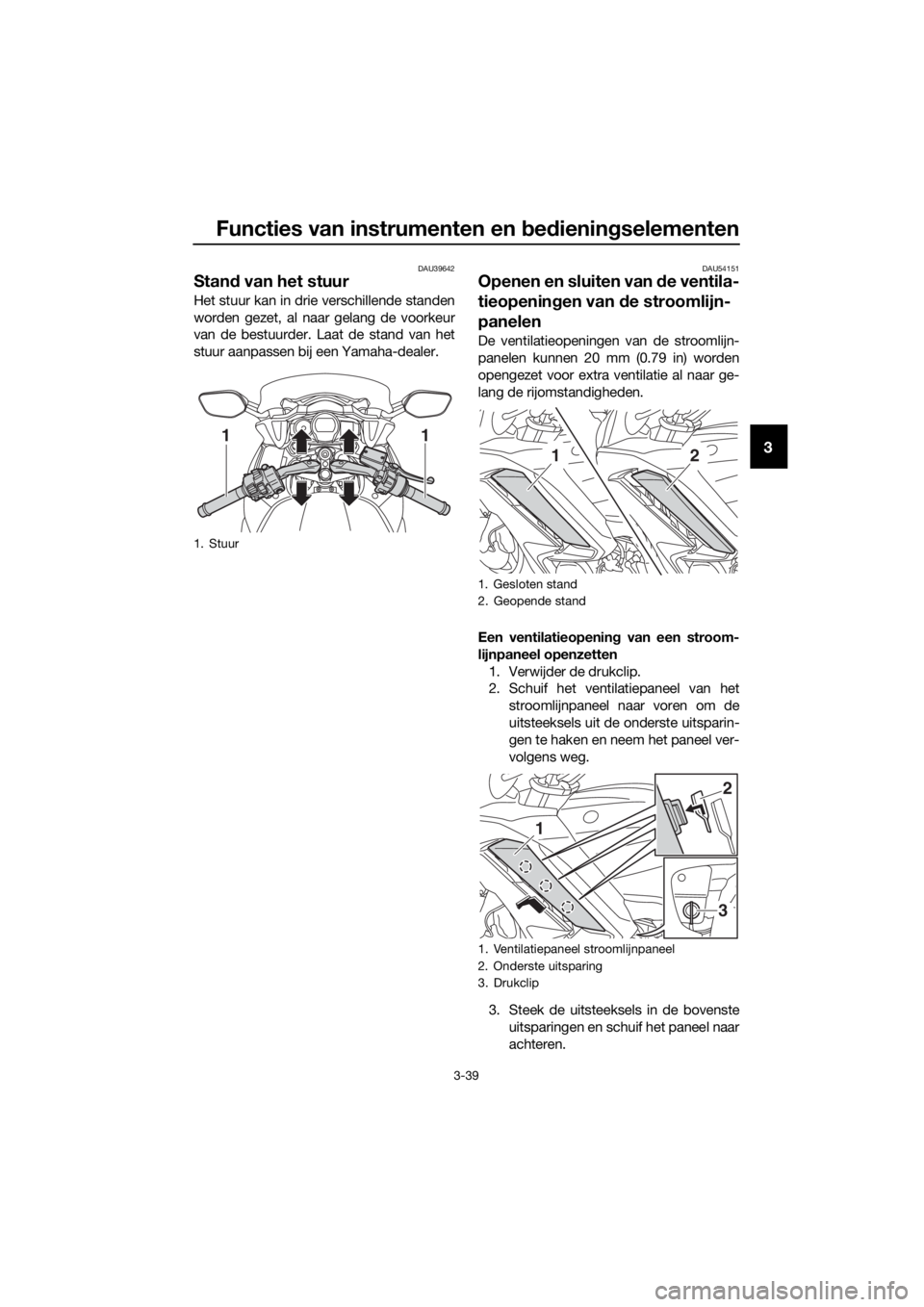

Stan d van het stuur
Het stuur kan in drie verschillende standen
worden gezet, al naar gelang de voorkeur
van de bestuurder. Laat de stand van het
stuur aanpassen bij een Yamaha-dealer.
DAU54151
Openen en sluiten van de ventila-
tieopenin gen van de stroomlijn-
panelen
De ventilatieopeningen van de stroomlijn-
panelen kunnen 20 mm (0.79 in) worden
opengezet voor extra ventilatie al naar ge-
lang de rijomstandigheden.
Een ventilatieopenin g van een stroom-
lijnpaneel openzetten 1. Verwijder de drukclip.
2. Schuif het ventilatiepaneel van het stroomlijnpaneel naar voren om de
uitsteeksels uit de onderste uitsparin-
gen te haken en neem het paneel ver-
volgens weg.
3. Steek de uitsteeksels in de bovenste uitsparingen en schuif het paneel naar
achteren.
1. Stuur
11
1. Gesloten stand
2. Geopende stand
1. Ventilatiepaneel stroomlijnpaneel
2. Onderste uitsparing
3. Drukclip
12
3
1
2
UB95D2D0.book Page 39 Thursday, September 12, 2019 4:30 PM

Functies van instrumenten en bed iening selementen
3-40
3
4. Breng de drukclip aan.

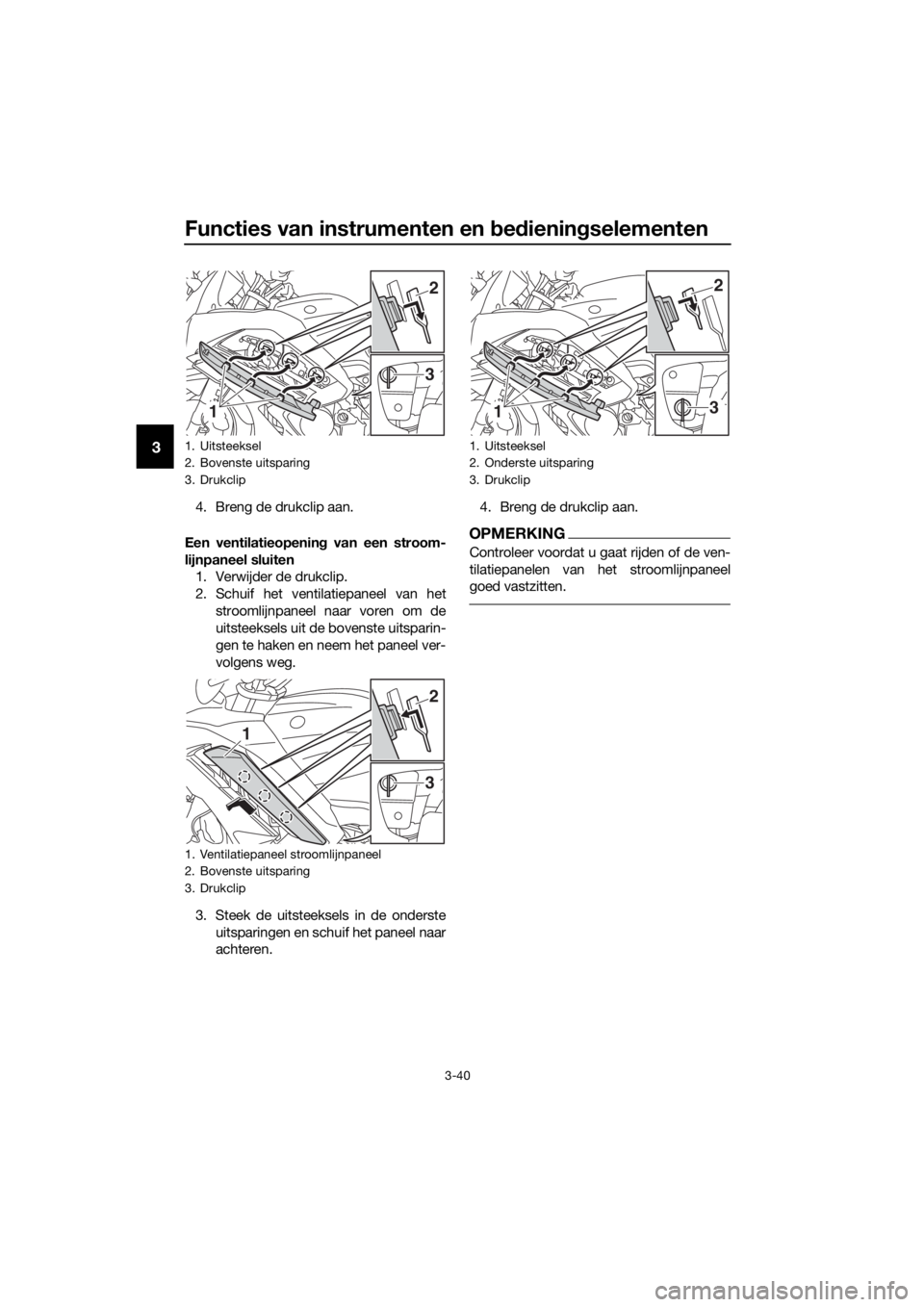

Een ventilatieopenin g van een stroom-
lijnpaneel sluiten 1. Verwijder de drukclip.
2. Schuif het ventilatiepaneel van het
stroomlijnpaneel naar voren om de
uitsteeksels uit de bovenste uitsparin-
gen te haken en neem het paneel ver-
volgens weg.
3. Steek de uitsteeksels in de onderste uitsparingen en schuif het paneel naar
achteren. 4. Breng de drukclip aan.
OPMERKING
Controleer voordat u gaat rijden of de ven-
tilatiepanelen van het stroomlijnpaneel
goed vastzitten.
1. Uitsteeksel
2. Bovenste uitsparing
3. Drukclip
1. Ventilatiepaneel stroomlijnpaneel
2. Bovenste uitsparing
3. Drukclip
1
3
2
3
1
2
1. Uitsteeksel
2. Onderste uitsparing
3. Drukclip
13
2
UB95D2D0.book Page 40 Thursday, September 12, 2019 4:30 PM

Functies van instrumenten en bed ienin gselementen
3-41
3
DAU39672

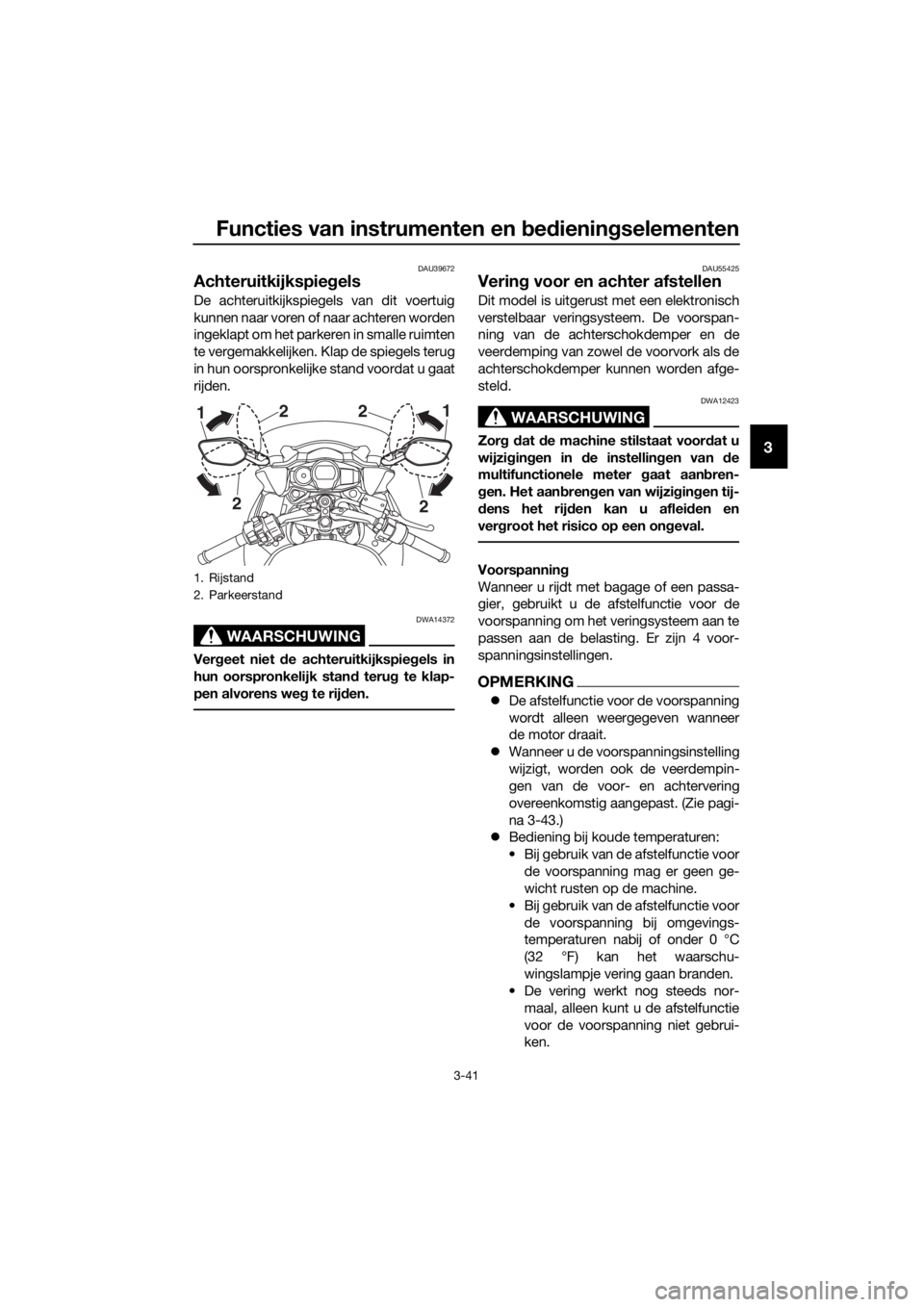

Achteruitkijkspie gels
De achteruitkijkspiegels van dit voertuig
kunnen naar voren of naar achteren worden
ingeklapt om het parkeren in smalle ruimten
te vergemakkelijken. Klap de spiegels terug
in hun oorspronkelijke stand voordat u gaat
rijden.
WAARSCHUWING
DWA14372
Ver geet niet d e achteruitkijkspie gels in
hun oorspronkelijk stan d teru g te klap-
pen alvorens we g te rij den.
DAU55425
Verin g voor en achter afstellen
Dit model is uitgerust met een elektronisch
verstelbaar veringsysteem. De voorspan-
ning van de achterschokdemper en de
veerdemping van zowel de voorvork als de
achterschokdemper kunnen worden afge-
steld.
WAARSCHUWING
DWA12423
Zor g d at de machine stilstaat voor dat u
wijzi gin gen in d e instellin gen van de
multifunctionele meter gaat aan bren-
g en. Het aan bren gen van wijzi gin gen tij-
d ens het rij den kan u aflei den en
ver groot het risico op een on geval.
Voorspannin g
Wanneer u rijdt met bagage of een passa-
gier, gebruikt u de afstelfunctie voor de
voorspanning om het veringsysteem aan te
passen aan de belasting. Er zijn 4 voor-
spanningsinstellingen.
OPMERKING
 De afstelfunctie voor de voorspanning
wordt alleen weergegeven wanneer
de motor draait.
 Wanneer u de voorspanningsinstelling
wijzigt, worden ook de veerdempin-
gen van de voor- en achtervering
overeenkomstig aangepast. (Zie pagi-
na 3-43.)
 Bediening bij koude temperaturen:
• Bij gebruik van de afstelfunctie voor de voorspanning mag er geen ge-
wicht rusten op de machine.
• Bij gebruik van de afstelfunctie voor de voorspanning bij omgevings-
temperaturen nabij of onder 0 °C
(32 °F) kan het waarschu-
wingslampje vering gaan branden.
• De vering werkt nog steeds nor-
maal, alleen kunt u de afstelfunctie
voor de voorspanning niet gebrui-
ken.
1. Rijstand
2. Parkeerstand
2
2
1
2 2
1
UB95D2D0.book Page 41 Thursday, September 12, 2019 4:30 PM

Functies van instrumenten en bed iening selementen
3-42
3
• Om het waarschuwingslampje ve-
ring terug te stellen, wacht u onge-
veer 6 minuten en zet u vervolgens
het contactslot uit of zet u direct het
contactslot uit en wacht u vervol-
gens 6 minuten.
• Laat als het waarschuwingslampje vering blijft branden de machine na-
kijken door een Yamaha dealer.
De voorspanning afstellen
1. Zet het contactslot aan, start de motor
en zet de versnellingsbak in de vrij-
stand.
2. Druk op de menuschakelaar om de
functieweergave te wisselen naar de
afstelfunctie voor de voorspanning. 3. Gebruik de selectieschakelaar om het
pictogram van de gewenste voor-
spanningsinstelling te selecteren.
Selecteer uit de volgende 4 picto-
grammen de instelling die overeen-
komt met de beladingssituatie.
Tijdens het afstellen van de voorspan-
ning toont de informatieweergave een
groep punten die in een cirkel bewe-
gen. Wanneer het geselecteerde pic-
togram weer wordt weergegeven, is
het afstellen van de voorspanning vol-
tooid.
Tijdens het afstellen van de voorspanning
kan de informatieweergave als volgt wijzi-
gen.  Als het contactslot wordt uitgezet of
de motor wordt gestopt terwijl de
voorspanning wordt ingesteld, gaat
het volgende pictogram voor de voor-
spanningsinstelling knipperen om u te
1. Functieweergave
2. Afstelling voorspanning
3. Pictogram voorspanningsinstelling
1. Menuschakelaar “MENU”
2. Selectieschakelaar “ / ”
GEAR
N
1
3
2
1
2
1. Alleen bestuurder
2. Bestuurder met bagage
3. Bestuurder met passagier
4. Bestuurder met passagier en bagage
12
34
GEAR
N
GEAR
N
